Как сделать фронтон крыши — устройство фронтона крыши
При выполнении кровельных работ часто возникают затруднения по поводу того, как сделать фронтон крыши. Хотя это и небольшой участок, который в некоторых случаях практически не несет нагрузки, но от правильности его изготовления может частично зависеть, насколько теплым будет дом.
Зачем прилагать усилия
Фронтоны являются очень важной частью постройки, особенно в тех случаях, когда пространство чердака планируется использовать под мансардный этаж. От того, насколько качественно они будут выполнены, будет зависеть комфорт тех, кто будет находиться в этом помещении. Даже если чердак будет холодным, качественные стены воспрепятствуют выдуванию воздуха, что будет дополнительным барьером на пути холода с улицы в помещение. Кроме того, дождевая вода и другие осадки не будут просачиваться в дом. В некоторых случаях дополнительные балки стропильной системы могут опираться на эти возвышения. При отсутствии фронтонов от сильного порыва ветра вся крыша могла бы быть повреждена или полностью снесена.
Виды фронтонов
Форма фронтонов определяется тем, какая стропильная система выбрана.
ТреугольныйТреугольные. Это вид, который встречается чаще всего. Такими они бывают при односкатной, двускатной крыше, а также вальмовой.
Полукруглые. Фронтон такого типа актуален, если сама крыша выполнена в форме арки.
СамцовыйСамцовые. Обычно присутствуют в строениях из сруба. Фронтон в этом случае является логическим продолжением стены. Он также выполняется в форме треугольника.
СтупенчатыйСтупенчатые. Напоминают две лестницы, которые поднимаются кверху и сходятся одна с другой.
Трапециевидные. Этот вид обычно присутствует при так называемых ломаных стропильных системах, а также полувальмовых крышах, когда по ходу скатов в определенном месте делается еще больший угол.
РазорванныйРазорванные. В обычных домах такой вид встретишь редко, разве что в каких-то особняках. Он представляет собой незавершенный треугольник, верхушка которого не сомкнута, а пространство используется для того, чтобы установить капитель или какую-либо фигуру.
Каждый из таких видов требует особого подхода, а подчас и высокого мастерства при его возведении.
Расчет фронтона
Такой случай — редкостьНекоторые шаги необходимо предпринять еще до того, как начнется возведение фронтона.
- Фронтон практически никогда не возводится до того, как будет готова стропильная система и накрыта крыша. В этом случае очень сложно точно рассчитать его размеры и идеальную форму. Если сделать это раньше времени, тогда возникнет опасность его обрушения, что может нанести достаточно серьезный вред всему строению. Обычно на такой шаг идут в том случае, когда в некоторых узлах стропильная система будет опираться на конструкцию щипцовой стены.
- Нужно определиться с материалом, из которого будет возведено сооружение.
Если здание деревянное, то вопросов тут не возникнет – однозначно будет использоваться древесина.
- Иногда требуется армопояс Хорошо проверьте на качество возведенные стены и фундамент. Если крыша вальмовая и планируется четыре фронтона кирпичной кладки, то это добавит значительный вес, который может быть критичным. Возможно, придется сделать армопояс.
- Важно точно определиться с его формой и размерами. Высота будет зависеть от типа кровельной системы. Чем больше угол кровли, тем большей будет высота. Определить ее достаточно просто – необходимо промерять рулеткой расстояние от коньковой балки до верхней части стены. Оптимальным значением для мансардного чердака является 2,5‒3 м.
- Отталкиваясь от этих значений, можно будет посчитать количество необходимого материала. Чтобы сделать это, необходимо высчитать площадь фигуры, которая положена в основание нашего фронтона. Если это равнобедренный треугольник, то сделать это можно по геометрической формуле.
Когда фигура достаточно сложная, то ее можно разбить на несколько простых, высчитать их площади и суммируя, получить необходимый результат.
- Стоит подумать о том, нужно ли будет усиление жесткости для фронтона. Этого можно добиться, сделав дополнительные бетонные столбики, укрепив конструкцию вертикальными деревянными балками. Раньше очень популярным методом было строительство стены, которая проходила через весь чердак и делила его на две части. Она служила перпендикулярной опорой сразу для двух щипцовых конструкций.
- Будет ли размещаться лаз или окно в одном или нескольких фронтонах.
- Также на этом этапе можно определиться с тем, будут ли обшиваться щипцовые стены, и какая для этого будет применяться облицовка.
- До возведения фронтона можно позаботиться о том, чтобы уже была установлена ливневая система.
Обратите внимание! Если фронтоны повернуты в подветренную сторону, то в этом случае лучше избегать делать в нем какие-либо лазы. Это может привести к разрушению как самого фронтона, так и к повреждению кровли при больших порывах ветра.
Кирпичный фронтон
Для того чтобы фронтон кирпичного дома имел прочное основание и был выдержан во всех плоскостях, необходимо сделать следующее:
- Еще во время кладки кирпичных стен необходимо будет сделать два дополнительных ряда. Их толщина уже может соответствовать толщине будущей конструкции торцевой стены.
- Если не планируется опора стропильной системы на фронтон, и она уже готова, тогда необходимо обеспечить ориентир для вертикальной плоскости. Для этого по отвесу или при помощи уровня монтируем вертикальную балку от коньковой доски. Она должна быть продолжением плоскости стены дома.
- От вершины балки к углам фронтона опускаем леску или веревку, она будет индикатором формы будущей конструкции. Бечевка должна в точности повторять очертания. Если крыша ломаная, тогда необходимо также обеспечить соответствующий угол.
- При кладке кирпича на раствор соблюдайте такой же шаг расшивки, как и у стены, чтобы конструкция выглядела монолитно.
- Дополнительно в швы можно укладывать армирующую сетку. Она придаст большую жесткость и устойчивость.
- Если вы планируете лаз или окно в конструкции фронтона, то на этапе, когда кладка будет подходить к нижнему уровню будущего проема, необходимо установить деревянный каркас прямоугольной или квадратной формы, который будет служить нашим ограничителем, и обложить его по контуру. После того как будет изготовлена верхняя перемычка, его можно будет спокойно демонтировать.
- Для того чтобы обеспечить наилучшее примыкание торцов, крайние кирпичи можно срезать под угол ската болгаркой с алмазным диском.
Возведение деревянного фронтона
Деревянный фронтонВ случае с деревянным вариантом для соблюдения вертикальной и горизонтальной плоскости необходимо выполнить такие же шаги, как были описаны для предыдущего варианта.
- Если фронтон делается, например, для бани из сруба, тогда он должен быть логичным продолжением стен.
- Бревна укладываются также с выборкой продольной канавы в нижней части.
- Т.к. в этой конструкции невозможно осуществить перевязку с боковыми стенами, то необходимо использовать деревянные шипы. Они устанавливаются каждые 80‒100 сантиметров. Для этого необходимо на глубину 2,5 бревен просверлить отверстие при помощи винтового или перьевого сверла. Дальше забивается шип и утапливается, чтобы не мешать укладке следующего бревна.
- Торцы каждого элемента запиливаются под угол ската крыши.
- Дополнительно в каждый торец монтируется саморез с шестигранной головкой.
- Если вы хотите обеспечить дополнительные опоры для жесткости, то можно к нижней стороне стропильных ног установить балки, которые соединят два фронтона. К этим балкам при помощи металлических уголков фиксируются брусья фронтона.
- Окна и двери необходимо планировать заранее, чтобы изготовить бревна необходимой длины.
В этом случае по периметру окна обязательно осуществляется дополнительное усиление при помощи шипов.
Если фронтоны изготавливаются для деревянного дома, который собран каркасным методом, тогда можно использовать способ, который значительно легче. В этом случае нет необходимости в возведении сложных конструкций с переплетом. Достаточно будет установить вертикальные доски, ширина которых должна соответствовать тем, которые использовались при возведении стен. Шаг их монтажа составляет 60 см или больше. Устанавливаются также несколько горизонтальных перемычек, которые связывают вертикали между собой. Там, где планируется оконный проем, делаются дополнительные ребра жесткости.
Обратите внимание! Помните, что фронтон необязательно должен быть кирпичный. Даже для дома из кирпича можно сделать деревянный фронтон по принципу того, который описан для каркасного здания. Такой же метод применим и для строения из бруса.Но в этом случае будет сложнее сделать утепление, если планируется дополнительная комната под крышей.
Обшивка фронтона
Обшивка фронтона сайдингомВ некоторых случаях будет недостаточно просто возвести фронтон, необходимо сделать его облицовку своими руками. Она, например, может понадобиться тогда, когда вы решили все здание обшить сайдингом. Или торец был собран по каркасной технологии и необходимо довершить всю конструкцию.
Если вы решили делать облицовку из сайдинга, тогда необходимо приобрести количество материала, которое будет равно площади фронтона вашего дома. Также понадобится опорный профиль и металлические крепежи, профиль для отлива и планка, которой можно будет закрыть торец там, где кровельный настил примыкает к обрешетке.
- При помощи лазерного нивелира, необходимо определить плоскость фронтона. Для этого понадобится спроецировать линию параллельно стене и промерять рулеткой расстояние от линии до фронтона в различных точках.
(Сделать это можно и другим способом. Для этого вкручиваются два самореза в доски, о которых мы знаем, что они находятся в одной плоскости. Отмеряем одинаковое расстояние от доски до нитки. И точно так же в различных местах замеряем расстояние от нитки до фронтона). Если во время строительства получилось соблюсти точность, тогда особых проблем не будет и сразу можно переходить к монтажу. Если плоскость не соблюдена, тогда нужно определить, на какое расстояние и в каком месте необходимо увеличить зазор между стеной и профилем.
- Для начала вся поверхность фронтона обтягивается паробарьером. Это необходимо, чтобы исключить скопление влаги под будущей облицовкой.
- Планки крепятся к торцевой стене при помощи специального подвеса, который без подкладок дает возможность отступить необходимое расстояние. Шаг металлических реек для сайдинга устанавливается от 40 см. Все будет зависеть от силы порывов ветра. Но обычно этого значения будет достаточно. Чтобы придать дополнительную жесткость, обычно монтируют перемычки.
Если планируется делать утепление, то в полости обрешетки укладывается минеральная вата или пенопласт.
- После установки профиля в нижней части крепится стартовая планка. Ее нужно выровнять при помощи строительного уровня или заранее натянутой бечевки. А по бокам устанавливается G-профиль, в который будет заходить торец каждого листа сайдинга.
- Далее монтируются листы сайдинга. Они набираются cнизу вверх, и крепятся к обрешетке при помощи саморезов с пресс-шайбой, для этого предусмотрены специальные отверстия. Необходимо сделать зазор в 5 мм с каждой стороны, чтобы материал мог играть при температурных перепадах. В этих же целях не стоит заворачивать саморез до конца, необходимо оставить небольшой зазор так, чтобы лист не болтался, но мог смещаться в горизонтальной плоскости.
- После того как мы завершили обшивку основной плоскости, можно переходить к нижним скатам выступающей крыши. Здесь все немного проще. Если выступ небольшой, то будет достаточно двух планок профиля по всей длине.
Снизу крепится стартовая планка, в упор к стене монтируется G-профиль, производится нарезка небольших отрезков сайдинга и он набирается снизу доверху. Также необходимо поступить и со вторым скатом.
- Далее производится монтаж отлива на основание фронтона. Он просто прикручивается при помощи саморезов с пресс-шайбой.
- На заказ изготавливается профиль, которым мы закроем торец, где видно примыкание кровельного настила к обрешетке. По форме он будет напоминать букву П, но одна из сторон может быть немного короче другой. Длина этой планки сверху должна быть такой, чтобы попадать во вторую верхнюю волну, в случае установленного профнастила или шифера.
Обратите внимание! Направление профиля для крепления определяется направлением расположения сайдинга. Они всегда должны быть перпендикулярны. Если сайдинг крепится горизонтально, то обрешетка – вертикально, и наоборот.
Обшивку фронтона можно изготовить не только из сайдинга, но и из профнастила. Технология очень похожа. Обрешетка выполняется таким же способом. Точно так же укладывается утеплитель. Во время монтажа важно соблюдать нахлест одного листа на другой, чтобы вода свободно скатывалась вниз. Также крепление самого профнастила к профилям осуществляется при помощи специальных саморезов с резиновыми уплотнителями.
Видео
Инструкцию по кладке фронтона из кирпича смотрите ниже:
Вторая часть инструкции:
Как сделать фронтон крыши — виды материалов для изготовления фронтона
Фронтон – это пространство в верхней части фасада любого строения, расположение которого находится с боковых сторон крыши или у основания карниза. Ранее под выражением фронтон, подразумевали совместную часть стены под крышей, которая выгонялась кладкой от фундамента. Что касается деревянных домов, то боковые части назывались щипцовыми. Сегодня же эти понятие объединили и назвали одним словом – фронтон. Теперь это любая часть стены, которая располагается с боку чердачных помещений. Для его строительства используют разные строительные материалы. В этой статье будет рассмотрено, как сделать фронтон крыши и из каких материалов.
Разновидности
Существует несколько видов фронтонов, которые нередко используются на территории нашей страны:
- Полукруглый – подразумевается под собой полуциркульные завершения.
- Килевидный – по виду напоминает повернутый киль корабля.
- Прерванный – такой фронтон имеет горизонтальный карниз, который прерывается вставкой для окна и не только. Если карниза нет, а фронтон держится на двух колонах, то его называют полуфронтон.
- Раскрепованный – вперед выступают элементы раскреповки.
- Трапецевидный – имеет форму трапеции.
- Лучковый – по форме напоминает натянутый лук.
Если увеличить сегмент круга, то фронтон становится циркульным.
- Самцовый – в таком случае фронтон изготавливается из бревен и является продолжением венцовой торцевой стены треугольной формы.
- Разорванный – между верхними и не сходящими вверху концами имеется пространство, которое заполняется бюстом, вазой или другим декоративным элементом.
- Треугольный – имеет форму равнобедренного треугольника.
- Ступенчатый – ступеньки кверху фронтона в своих размерах уменьшаются.
Особенности устройства
В большинстве случаев форма фронтона зависит от конструкции крыши. Кроме этого, фронтон можно сделать из разных материалов, например, кирпич, сайдинг, вагонка, дерево. Каждый из этих материалов имеет свои характеристики и отличается особенностью монтажа.
Высота конструкции
Если фронтон сооружается на готовом доме, то высота может отличаться в зависимости от конструкции крыши. Если же крыша еще не стоит, то учитывая чердачное помещение следует выполнить точные расчеты высоты фронтона. Если чердачное помещение не будет использоваться как жилое, то его высота не должна превышать 0,7 м. Что касается жилого помещения, то это от 0,8 до 1 м высоты, при условии изготовления люкарны. Это позволит установить мансардные окна, что визуально расширит помещение.
Если планируется полноценное мансардное помещение, то высота фронтонов на мансардной крыше должна быть в районе 1,4-1,5 м. Ну а самая функциональная и эффективное высота считается 2 м.
Нагрузки на фронтонные стены
При разработке фронтона, следует учесть и возможные нагрузки. Среди них стоит выделить следующее:
- Преобладающая скорость ветра в вашем регионе.
- Высота над уровнем моря.
- Тип крыши.
- Сопротивление здания к потокам ветра.
- Некоторые климатические особенности региона, где выполняется строительство.
Важно выполнить точные расчеты всех геометрических показателей здания и всей конструкции кровли в целом.
Так, можно узнать допустимые нагрузки внешних факторов. Готовое сооружение должно справляться и принимать аэродинамический коэффициент нагрузки, равный 0,7.
Такие расчеты вы можете выполнить в нашем калькуляторе расчета мансардной крыши.
Уровень нагрузки будет напрямую зависеть от формы крыши. Если она вальмовая, то коэффициент равен 1,4-1,6, а двускатная крыша – 0,7.
Основные функции
Независимо от формы, высоты и используемого материала, фронтон выполняет несколько функциональных задач:
- Предотвращение проникновения влаги и воздействия ветра.
- Сохраняет тепло (если планируется жилое чердачное помещение, то фронтон утепляется).
- Декоративный элемент здания. Оформление фронтона является своеобразной изюминкой экстерьера здания.
- Конструкция крыши становится более устойчивой и прочной.
Когда лучше строить
Если по всем вышеперечисленным вопросам вы уже расставили все точки над «И», то остается решить, когда лучше возводить фронтон, до возведения стропил или после. При выборе определенной последовательности учитывается несколько факторов. Например, если в вашем регионе преобладают сильные ветра, то возникает потребность в том, чтобы укрепить эту часть дома и использовать фронтон как опору для балок перекрытия. В таком случае, фронтон строится до возведения стропил.
Существует и другой вариант возведения фронтона с уже имеющейся стропильной системой. При таком порядке строительства шанс выполнить перекос крыши снижается. А обрешетка будет являться ограничителем при строительстве шпицовых стен.
Если проектируется облегченный вариант, что подразумевает под собой обрешетку из тонкого бруса, то возникает потребность в надежном ее креплении к основе стропильных балок. В таком случае обшивку можно сделать из пластика, фанеры или ондулина.
Строительство кирпичного фронтона
Как правило, строительство здания выполняется из кирпича, соответственно и фронтон из этого же материала. При этом на фронтоне кладка переходит с двухрядной на однорядную. Процесс возведения фронтона на кирпичном доме сводится к следующему:
- Первым делом в центре торцевых стен ставите деревянный брус. Верхний его срез должен заканчиваться на одном уровне с коньковой частью крыши.
- Далее натягиваете веревку от верхнего среза бруса к углам торцевых стен. Таким образом, получится треугольник с ровным сторонами.
- Сама же кладка осуществляется строго в зоне натянутой веревки. Каждый крайний кирпич необходимо будет стесывать по линии.
- Если ширина фронтона достаточно большая, то дополнительно следует установить с внутренней стороны пилястры. Они будут служить в качестве дополнительной опоры для увеличения прочности всей конструкции.
Чем точнее вы будете подгонять кирпич по размеру, тем меньше будет зазор между кровлей и фронтоном.
Изготовление деревянного фронтона
Фронтон деревянного дома изготавливается из бруса, евровагонки или блокхауса. Также деревянный фронтон изготавливается и на кирпичном доме. Для этого следует выполнить работы в таком порядке. Сначала на торце стен в верхней части нужно закрепить мауэрлат – брус 15×15 см. Закрепляется он при помощи шпилек, которые закладываются в бетон. В центральной части мауэрлата устанавливаете планку. От нее в угловые части стен необходимо будет натянуть бечевку. В результате получится форма, полностью напоминающая будущий фронтон. По натянутой бечевке монтируете доски. Между собой их необходимо скрепить гвоздями на мауэрлате и скобами в верхней части. Чтобы укрепить боковые фронтальные доски, набейте продольный брус. В результате у вас получится конструкция, напоминающая букву «А». получившийся треугольник обшейте досками. Стыкуйте доски плотно друг к другу, чтобы не было щелей.
Описанный выше метод по изготовлению фронтона можно считать самым простым и быстрым в реализации своими руками.
Чем обшить
Сегодня на рынке можно найти немало строительных материалов, которые можно использовать для обшивки фронтона. Ассортимент аналогичен тому, что и для обшивки стен здания. Если упомянуть самые популярные технологии, то здесь можно выделить 4 варианта:
- Обшивка сайдингом. Этот материал является отличным решением, так как сочетает в себе небольшие затраты средств и времени на монтажные работы. Если покупать качественный сайдинг, то это не просто хороший внешний вид, но и надежная защита от многочисленных внешних факторов.
- ПВХ панели. Если сравнивать с сайдингом, то панели сильно уступают, особенно по прочности и теплоизоляционным характеристикам. При высоких морозах, ПВХ панели становятся хрупкими, а также не переносят механические нагрузки.
- Обшивка из профнастила. Что касается этого материала, то это качественная и надежная защита от непогоды. Отличается хорошим внешним видом. Профнастил подойдет для обшивки фронтона как на жилом, так и на производственном здании.
- Для деревянных домов или бани из сруба идеальным вариантом является деревянная обшивка. Помимо прекрасного внешнего вида, обшивка деревянной вагонкой увеличит теплотехнические характеристики.
Если фасад здания отделан штукатуркой, то нередко дизайнеры для отделки фронтона используют лепнину. Хотя такой метод может показаться старомодным, в целом если будет подчеркнут стиль здания, то почему бы и нет.
Что касается обшивки фронтона бани из бруса, то это может быть не только дерево. На выбор будет влиять несколько факторов:
- Требования застройщика.
- Предназначение постройки.
- Внешний вид сруба.
- Финансовые возможности.
Выбор материала очень велик и находится он в разном ценовом диапазоне: виниловый сайдинг, евровагонка, пластиковая вагонка, блок-хаус, обрезная доска, профнастил и прочее. Например, ПВХ вагонка самая дешевая. Виниловый сайдинг имеет разнообразные типы оформления и очень прост в монтаже. Что касается блок-хауса, то это дорогое удовольствие, однако обладает великолепным внешним видом.
Технология обшивки сайдингом
Если ваш выбор пал на сайдинг, то важно помнить, что существует несколько вариантов технологии его монтажа:
- На обрешетку из древесины.
- На изготовленный каркас из алюминия.
- На стропильную систему.
Для проведения работ, вам потребуется такой набор инструментов:
- линейка;
- дрель;
- угольник;
- саморезы;
- ножовка;
- нож;
- отвес;
- строительные леса;
- уровень.
Ниже описывается наиболее простая технология монтажа сайдинга на фронтон:
- Чтобы сделать обрешетку возьмите деревянные бруски и закрепите их саморезами по всей площади фронтона. Шаг обрешетки должен быть 35 см.
- Все бруски должны иметь одинаковые размеры. Иначе у вас не получится создать ровную плоскость.
- В горизонтальном положении крепите стартовую полосу саморезами к каждой детали обрешетки. После этого выполняете установку первой полосы. При этом вы должны услышать характерный щелчок шип/паз.
- Ориентируясь под уклон крыши, подрезаете каждый торец планки. Очень важно чтобы панели защелкивались по всей длине, в противном случае будет накапливаться перекос с каждой новой установленной планкой.
- Когда установили последнюю планку в верхней части фронтона, крепите ее саморезом к бруску.
Для выполнения такой обшивки фронтона не требуется особых навыков. Главное делать точные замеры и не спешить продвигаться.
Утепление
Если чердачное помещение будет жилым, то стоит отдельное внимание уделить утеплению фронтона. Теплоизоляция осуществляется по внешней стороне стены. Теплоизоляционный слой будет укладывается между отделочным материалом и основной стеной. Если будет использоваться минвата, то потребуется слой пароизоляции, который должен укладываться на внешнюю сторону несущей стены. Также организовывается и вентиляция. Для этого между декоративным и слоем утеплителя оставляется зазор 5–15 см. Для защиты от разрушительной силы ветра, с наружной стороны утеплителя следует сделать ветроизолирующий слой.
Как советуют специалисты, для зданий полностью поштукатуренных использовать базальтовую минеральную вату, достаточно будет толщину слоя в 15 см, а в некоторых случаях, например, холодный климат, толщина утеплителя увеличивается до 20 см.
Метод утепления фронтона идентичен утеплению фасада. Между обрешеткой устанавливаются вырезанные по размеру листы базальтовой минваты. Для создания пароизоляции можно использовать обычную полиэтиленовую пленку или специальный пароизолирующий материал с фольгой. Фольгированная поверхность укладывается внутрь помещения. Такой материал выполняет сразу две функции: пароизоляция и теплоотражение. В результате значительно сокращаются теплопотери в мансардном помещении.
Крепить обшивку сразу на фольгу не рекомендуется. Важно сделать небольшой зазор, набив дополнительные брусья на обрешетку. В противном случае фольга будет служить только в качестве пароизоляции.
Советы от строителей
Проводя работы по изготовлению фронтона крыши следует учитывать несколько важных советов:
- Чтобы все работы и усилия по благоустройству дома были проведены правильно и быстро, рекомендуется сделать чертеж каждой отдельной конструкции кровли, в том числе и чертеж фронтона.
- Если проект/чертеж вы сделали самостоятельно, то не лишним будет отнести его специалисту для консультации. На этой стадии еще есть возможность что-либо поменять.
- Высота фронтона полностью зависит от угла ската кровли.
- Если в регионе где вы проживаете имеются постоянные ветры, то для отделки стен и даже фронтона можно использовать ветровую доску.
Итак, для закрепления всего того, что было сказано в этой статье, подведем небольшой итог:
- Форма фронтона зависит от формы крыши.
- Строительство фронтона можно выполнять как до, так и после возведения стропил.
- Высота фронтона зависит от того, будет ли использоваться чердачное помещение для жилья или нет.
- Если дом строится из кирпича, то фронтон также можно сделать из него.
- Облицовка фронтона осуществляется в завершении строительства крыши. Это своего рода последний штрих.
- Если подкровельное помещение будет жилым, обязательно требуется утеплить фронтон.
Надеемся, эта информация помогла вам понять, как правильно и в какой последовательности провести все работы. Если вы имеете собственный опыт строительства в этой области, то делитесь комментариями в конце этой статьи.
Видео
Из этого видео вы сможете получить подробное представление о том, как зашить фронтон кровли сайдингом своими руками:
как рассчитать площадь, правильно установить и зашить
Фасад часто называют визитной карточкой владельца дома. Поэтому выбору материалов для отделки уделяют не меньше внимания, чем его конструктивным особенностям. Только в этом случае он будет долго радовать вас своим достойным внешним видом.
Одним из важнейших элементов фасада является фронтон крыши. Чаще всего, когда предполагается возводить кровлю самостоятельно, владельцы останавливают свой выбор на двускатном варианте. Фронтон двухскатной крыши, как и любой другой, требует продуманного подхода и точных расчетов.
Как правило, в качестве материала для фронтона крыши подбирают более легкие, но при этом с достаточно высокими прочностными характеристиками. Чтобы лучше понять, с чем это связано, нужно понять что это такое фронтон дома.
Устройство фронтона двухскатной крыши ↑
Фронтон дома – это торцевой участок кровли, который закрывает пространство между ее скатами и опирается на карниз. Наиболее распространенной конструкцией сегодня является фронтон двухскатной крыши. Боковые карнизы в подобных случаях завершают треугольные скаты. При достаточной высоте (от 2 до 2,5 м) он может служить стеной для мансардного помещения. Для нежилых чердачных помещений искомая высота обычно не превышает 1 м.
На заметку
Устройство фронтонов крыши не является обязательным для всех скатных конструкций. К примеру, шатровые имеют только карниз. Однако, их может быть и несколько.Очевидно, что весь год фасадная часть кровли находится под воздействием агрессивных факторов внешней среды. Если же учесть также, что именно благодаря ей немалая нагрузка от кровли равномерно распределяется по несущим стенам, то конструкция фронтона и ее отделка должны быть прочными и надежными.
Довольно часто он продолжает внешнюю несущую стену. В таких случаях используют тот же материал. Еще один вариант обустройства фасадной части кровли – это отдельная конструкция, для возведения которой используют вертикальные деревянные брусья либо железобетонные опоры. Зашивку фронтона крыши в этом варианте можно выполнить из любого отделочного материала.
Преимущества и недостатки ↑
Среди основных достоинств конструкции в первую очередь отмечают:
- возможность создать дополнительное пространство под кровлей – в зависимости от высоты, там можно обустроить жилую мансарду;
- способность защитить кровельную конструкцию от осадков и сильных порывов ветра.
Лучший результат обеспечит ее выпуск в 300–400 мм;
- обеспечение ее необходимой жесткости и устойчивости;
- эстетичность, за счет оформления фронтона крыши.
Преимущества и недостатки конструкции часто соседствуют. Скажем, дополнительная подшивка фронтонов крыши кирпичного дома не нужна, они отличаются долговечностью и прочностью. Все это, конечно же, можно отнести к достоинствам. С другой стороны, их внушительный вес, несомненно, можно считать недостатком.
К общим минусам этих конструкций, как правило, относят:
- необходимость усиления, если требуемый уровень надежности не достигнут;
- подверженность значительным ветровым нагрузкам, которая прямо пропорциональна высоте и фасадной части кровли и площади ската.
Как сделать своими руками ↑
Возведение фасадной части кровельной конструкции следует выполнять по тщательно проработанному проекту, поскольку любая ошибка в расчетах по определению точных размеров может привести к перекосу стропильной системы. Это, в свою очередь, станет причиной серьезных осложнений и даже обрушения стен.
В месте соединения верхней части строго вертикально устанавливают матчу, равную по длине высоте будущей конструкции. Ее закрепляют по центру стены, а верхний конец соединяют с углами стены, к примеру, капроновым шнуром в натянутом состоянии, образовав равнобедренный треугольник. Его боковые стороны послужат в дальнейшем маяком при укладке боковин конструкции.
Практически устройством фронтона можно заняться и до, и после возведения кровли. Тем не менее опытные мастера рекомендуют придерживаться первого варианта, поскольку готовая кровля, как правило, усложняет возведение фронтонной стены.
Подобная конструкция довольно хрупкая, поэтому ее желательно укреплять. К примеру, прежде чем зашить фронтон мансардной крыши, как один из возможных вариантов, сооружают дополнительную разделительную стену, толщиной более 24 см либо пилястры и колонны.
Как сделать козырек фронтона ↑
Одной из разновидностей кровельного карниза является фронтонный свес крыши, который выполняет защитную функцию. Опорой для выпуска крыши с этой стороны здания служат выступающие части таких элементов кровельной конструкции, как коньковый брус и мауэрлат, на который опирается дополнительная стропильная нога.
Для легких кровельных пирогов или мауэрлатов и коньковых прогонов, не имеющих консолей с фасадной стороны, карнизную доску, из которой сделан свес, крепят на выпущенной обрешетке.
Важно!
Надо сказать, что это не самое удачное стилевое и архитектурное решение, поэтому к нему в основном прибегают в случаях, когда к устройству свеса приходится приступать после завершения строительства дома.
Глубина свеса определяется конструктивными особенностями стропильной системы и материала кровельного покрытия.
Как рассчитать площадь ↑
Как уже было сказано, монтаж фронтона крыши можно выполнить как до, так и после ее возведения. В первом варианте высоту определяет сам владелец. Во втором – она должна быть соизмерена с габаритами чердачного пространства. Приведем несколько значений высоты, взятых из практики:
- при отсутствии чердака – менее 0,7 м;
- теплый чердак – 0,8–1 м;
- мансарда – начиная с 2 м. Этой высоты должно хватить на создание комфортных условий для проживания в мансардном помещении, скажем, для установки окон.
Расчеты выполняют с учетом геометрических измерений и особенностей конструкции. Это необходимо для определения величины допустимых нагрузок, создаваемых внешними факторами. Значение аэродинамического коэффициента – порядка 0,7.
В двухскатной крыше фронтом имеет вид равнобедренного треугольника, поэтому его площадь вычисляется по формуле из курса элементарной геометрии:
S= L /2*H, где в данном случае:
- основание L –это длина стены
- высота H –длина отрезка, соединяющего верхнюю точку стропильного узла конька и стену.
- Начнем с высоты. Для этого нам нужен угол наклона ската, поскольку с точки зрения геометрии высота представляет собой катет прямоугольного треугольника, который вычисляют по формуле
H=1/2*L* tg α.
Допустим, речь идет о здании 5*8 м, имеющей крышу с уклоном в 45°. tg 45°=1, поэтому оптимальной высотой конька считается 2,5 м.
- Теперь можно переходить к определению площади. Помимо указанной выше формулы, можно воспользоваться также методом параллелограмма. Для этого треугольник мысленно достраивают до параллелограмма и рассчитывают площадь по следующей формуле:
S=ah, в которой h – высота, а – основание.
Остается разделить полученную величину пополам.
Пример
Посчитаем площадь фасадной части двускатной крыши. Допустим, ширина – 8 м, а угол уклона – 35⁰.
H=1/2*8* tg 35⁰= 1/2*8* 0,7=2,7м, следовательно
S=1/2*8*2,7=10,8 м2.
Как видите, ничего сложного. Другое дело, когда определив, чем зашить фронтон крыши, нужно подсчитать количество материала. Многие из них имеют форму прямоугольника, поэтому неминуемо должны образоваться обрезки, и их будет тем больше, чем больше площадь листа. При закупке материала придется учитывать также отходы.
Внимание!
При подсчете высоты следует учитывать, что для установки стропил необходимо место. В противном случае в дальнейшем они будут выступать за границы фасадной части крыши, что усложняет процесс монтажа кровли.
Подшивка фронтонов крыши: варианты ↑
Попробуем разобраться, чем закрыть фронтон дома. Заделать его можно при помощи различных материалов. Каждый из них, безусловно, имеет свои особенности, но в любом случае он должен соответствовать конструкции кровли и общему дизайнерскому замыслу. Среди наиболее удачных решений можно назвать профнастил, сайдинг и другие.
Из дерева ↑
Когда речь заходит о том, как зашить фронтон деревянного дома, на ум сразу приходят брус, доска или вагонка. Добавим также, что современные деревянные дома нередко украшают крыши с рубленными фронтонами из имитации бруса или с резьбой. Отметим, что последний вариант оформления стоит весьма недешево.
Преимущества:
- Относительно простое устройство. Древесина легко поддается обработке. Отдельные доски весят совсем немного, поэтому обшивать конструкцию можно самому без помощника.
- Доступная стоимость. По стоимости материал доступен среднестатистической семье.
- Натуральный вид красивой текстуры дерева.
- Относительная длительный эксплуатационный срок. Без потери внешнего вида древесина может прослужить порядка 10-15 лет. Это не значит, что дальнейшая эксплуатация невозможна, однако, вид у нее, возможно, будет не тот: появятся трещины, доски начнут деформироваться и т. д.
Недостатки:
- Сложный уход. Единственным выходом сохранить древесину от разрушения является покраска, однако, в этом случае она теряет свою натуральность.
Совет
Знаете ли вы, как покрасить фронтон дома без лесов? Вместо громоздких традиционных конструкций можно использовать съемные подмости, которые помогут решить много задач, связанных со строительством и обслуживанием дома.
- Риск приобрести некачественный материал.
- Повышенная чувствительность к температурным и влажностным колебаниям.
- Подверженность порче насекомыми, к примеру, древоточцами.
Рекомендуем
Продлить жизнедеятельность фасадной конструкции поможет предварительная обработка всех деревянных элементов антисептиками и антипиренами. Таким образом можно предотвратить появление плесени и грибка и возгорание. Обработку деревянных реек и брусьев выполняют до их фиксации к стене.
Еще немного о том, как сделать фронтон крыши деревянного дома.
Доски фиксируют к торцевой стене при помощи обычных гвоздей. Можно использовать как лобовые, так и карнизные доски. Разница только в способе установки. Если карнизные устанавливают в карнизные пазы, то лобовые – на торцевой части стропил.
Как подшить сайдингом ↑
Сайдинговые панели надежны в эксплуатации. Они стойки к механическим воздействиям и сравнительно долговечны. К несомненным преимуществам материала относится также его стойкость к климатическим изменениям. Установку выполняют по выверенной технологии, доступной даже непрофессионалу.
Отметим несколько важных моментов монтажа сайдинга.
- Установку сайдинговых панелей выполняют на специальных направляющих из металла или дерева, закрепленных вертикально с шагом 30–40 см.
На заметку
Монтировать сайдинг можно и без направляющих, если в качестве основания выступает гладкая и ровная деревянная поверхность, обработанная антисептиком.
- Самой распространенной технологией считается монтаж сайдинговых панелей на деревянную обрешетку. Такой способ не требует большого времени и особых затрат. Сайдинг к обрешетке крепят при помощи шурупов (саморезов).
- Климатические и температурные факторы вызывают деформацию панелей, поэтому между ними и обрешеткой предполагается наличие технического зазора порядка 1 см.
- Для оформления последних рядов используют планки специального типа так называемые финишные. Образующийся при этом стык прячут под угловым элементом, чем и заканчивают монтажные работы.
- Эксклюзивный вид строению могут придать панели вертикального типа. Как правило, их закрепляют, используя молдинги и J – образные крепежные элементы.
Как правильно металлопрофилем зашить фронтон крыши ↑
Фронтон двухскатной крыши из профнастила монтируется на легкий каркас. Таким образом, при выборе отделки из металлопрофиля нагрузка на стропильную систему, которая выполняет функцию несущего элемента двухскатных крыш, значительно снижается. Профилируемые листы подходят даже для обустройства фасадной части крыш каркасных домов, а они, как известно, отличаются легкостью. При этом высокие прочностные характеристики позволяют им справиться с любыми ветровыми нагрузками.
Такая конструкция легка в эксплуатации и практически не требует для этого каких-либо расходов: достаточно шланга, воды и мягкой тряпки, которой протирают листы после мытья. К тому же можно легко и просто провести замену любого поврежденного участка.
Чаще всего для данного вида работ используется стеновой профнастил. Внешне он более легкий и изящный, что, несомненно, придает строению дополнительную привлекательность.
Технология монтажа
- Установка каркаса. Он собирается из металлических профилей, которые фиксируют на кронштейны. Таким образом одновременно обеспечивается вентиляционный зазор, необходимый между фасадной частью и обшивкой.
- Раскрой профлистов. Материал раскраивают согласно имеющемуся эскизу. Необходимый инструмент – специальные ножницы по металлу либо низкооборотные пилы.
- Категорически запрещено использование болгарки для резки металлопрофиля, так как в процессе работ из-за сильного нагрева мест среза нарушается защитный слой материала.
- Теплоизоляцию в случае необходимости проводят следующим образом. На отделываемую поверхность укладывают паропроницаемую мембрану, слой утеплителя и ветробарьер.
- Профлисты крепят к каркасу, используя кровельные саморезы.
Посмотрите на видео, как сделать фронтон крыши.
© 2021 stylekrov.ru
Как сделать фронтон крыши своими руками?
Во время строительства будущие домовладельцы незаслуженно обделяют законным вниманием вопрос обустройств фронтона. Так как на возведение крыши они тратят основную массу внимания, финансов и сил, то эта часть стены, заключенная между скатами, строится по остаточному принципу.
Конечно, можно поддаться соблазну и сэкономить, собрав фронтон своими руками из остатков материалов, которых во время строительства всегда в избытке. Однако, действуя по такой схеме, можно испортить архитектуру крыши, внешний вид и нажить в будущем проблемы, постоянные ремонты и переделки.
Отделка фронтонной стены
Фронтон есть у каждой скатной крыши, кроме шатровой четырехскатной, поэтому вопрос, как недорого и аккуратно оформить эту часть стены волнует многих. Не стоит думать, что это лишь эстетический вопрос, ведь правильно построенный фронтон служить практическим целям:
- Рационализирует распределение и сохранение тепла внутри дома. Особенно эта функция отделки фронтона актуальна для крыши мансарды, используемой круглогодично в качестве жилого помещения. Бед достойной обшивки и утепления фронтон станет черной дырой, в которую улетают деньги, потраченные на обогрев помещения в зимний период.
- Защита от неблагоприятных атмосферных явлений. Чтобы сохранить внутреннюю отделку, да и конструкцию самой крыши дома, следует позаботиться о надежном фронтоне, который станет защитным барьером между вами и внешней средой, испытывающей на прочность пронизывающим ветром, линями, снегом.
- Поддержка скатов. При условии правильных расчетов и профессиональной работы фронтонная стена станет дополнительной точкой опорой, помогающей распределять нагрузку от скатов. Опытные кровельщики могут с помощью обустройства фронтона исправить кровлю, покосившуюся в результате ошибок при проектировании или от времени.
- Создание единого архитектурного образа сооружения. Фронтон, оформленный грамотно, гармонирующий с кровлей и отделкой основных стен, без серьезных затрат делает образ дома законченным, целостным, подчеркивая его стиль, задумку дизайнера.
Обратите внимание, что материал, из которого делают фронтон, не всегда совпадает с отделкой основных стен. Опытные строители стремятся минимизировать вес дома за счет использования более легких материалов. Это позволяет сэкономить средства, затрачиваемые на закладку фундамента.
Способы обшивки
Приступая к строительству крыши дома следует заранее определиться, в какой очередности выполнять работы. Существует два варианта:
- Сначала фронтон. Если вы решите возводить в первую очередь фронтон, а затем налаживать стропильную систему и крышу, то вам потребуется установить мачту, длина которой соответствует высоте конька, посередине щипцовой сены и натянуть от нее шнурку к углам дома. Шнур будет очерчивать пространство, которое следует зашить. Этот вариант хорош, тем, что стропила и балки не затрудняют доступ, а готовый фронтон станет дополнительной поддержкой для скатов будущей крыши, необходимой, если она имеет большой вес или площадь. Важно четко следовать проекту, проверять, выравнивать углы, чтобы не перекосить стропильную конструкцию.
Строительство фронтона из блоков - Сначала крыша. Этот способ подходит для неопытных мастеров, которым сложно правильно вымерить, рассчитать и наладить конструкцию фронтона. Готовые скаты крыши станут ограничивающими чертами стены, поэтому испортить геометрию крыши будет сложно. Однако стропила, обрешетка и свесы затрудняют доступ к месту работы, поэтому скорость строительного процесса снизится.
Строительство фронтона при готовой крыше
Если строительство ведется в зимний период или регионах с частыми шквалистыми ветрами, лучше сначала построить фронтон, а затем перейти к возведению крыши. Это защитит скаты от опрокидывания, а древесину стропильного каркаса от проникновения лишней влаги.
Утепление
Опытные строители считают утепление ключевой операцией в отделке фронтонной стены. Если предполагается отопление мансарды, то эта процедура является обязательной, а для нежилых чердаков – настоятельно рекомендованной. Чаще всего термоизоляция фронтона выполняется с использованием волокнистых материалов на основе минералов. «Запечатать» тепло внутри мансарды можно двумя способами:
- Изнутри. Согласно исследованиям и опыту профессиональных мастеров, это более рациональное решение, эффективность которого выше. При утеплении изнутри работы выполняют со стороны мансарды, налаживая каркас, между балками которого утрамбовывается минеральная вата, укрывается пароизоляцией и обшивается гипсокартоном.
Схема внутреннего утепления - Снаружи. Если выбор пал на наружное утепление, то для начала работ следует наладить строительные леса, которые пригодятся для облицовки стены декоративным материалом. На поверхность фронтона крепят первую обрешетку и досок с шагом, равным ширине рулона минеральной ваты. Между досками получившегося каркаса укладывают утеплитель. Поверх него степлером закрепляют гидроизоляционную мембрану и контр-обрешетку. Контр-обрешетка служит основанием для обшивки сайдингом или блок-хаусом.
Схема наружного утепления
Выполнение наружного утепления минеральной ватой
Приобретая утеплитель для фронтона, обратите внимание, что если он будет использоваться внутри помещения, то нужно выбирать среди вариантов безопасных для здоровья человека.
Отлично себя зарекомендовали гиппоаллергенные и нетоксичные утеплители на основе льноволокна.
Так называемая эковата по уровню теплопроводности, гигроскопичности, шумоизоляции не уступает минеральной вате, но лучше подходит для использования внутри жилых помещений.
Облицовка
Облицовка – финишная черта в оформлении фронтона. Она закрывает неприглядный вид утеплителя и защищает материал стен от влаги. Какой бы вы материал не использовали, принцип монтажа облицовки един – сначала налаживается каркас, на который потом крепят декоративные доски или панели. В отделке фронтона лидируют следующие материалы:
- Сайдинг. Декоративные панели из поливинилхлорида, металла или асбестоцемента. Они долговечны, не страдают от перепадов температур, не выгорают, не гниют, не деформируются. Разнообразие цветов и фактур дает интересные архитектурные решения, украшающие внешний облик дома. Сайдинг крепят на металлический профиль с помощью системы замков.
Облицовка фронтонной стены сайдингом - Дерево. Блок-хаус, вагонка, имитация бруса, обрезная доска – все эти материалы используют для облицовки фронтона. Они имеют натуральное происхождение, богатую фактуру, природный цвет. Деревянная отделка выглядит добротно и дорого. Однако, чтобы отделать таким образом фронтон и сохранить его вид на долгие годы, потребуется много средств. Монтаж блок-хауса, вагонки требует установки деревянного каркаса.
Зашивка каркаса влагостойкой фанерой
Важно! Металлический каркас не подходит для деревянной облицовки, так как древесина в зависимости от влажности изменяет свою форму, а металл нет. Эта разница в свойствах губительна для дерева, жёстко закрепленное на металлическом каркасе, оно коробится, трескается.
Схема монтажа каркаса для зашивки
Теперь, когда вы получили представление о том, как сделать фронтон, напоминаем, после возведения ему требуется ежесезонный осмотр, профилактический ремонт (покрытие защитными составами) раз в 5-8 лет.
Видео-инструкция
Источник: https://krovlyakrishi.ru/elementy-kryshi/frontony/kak-samostoyatelno-sdelat-fronton-kryshi.html
Фронтонный свес крыши своими руками: Пошаговая инструкция- Размеры и конструкция +Видео
При возведении жилья, как правило, особое внимание выделяют крыше. А неотъемлемая часть крыши – это фронтонный свес. Если подойти к этому вопросу не серьезно, то деньги, потраченные на обустройство всей кровли можно выкинуть на ветер. Нам потребуется обшить кусок стены, который ограничен скатами самой крыши. А снизу проводим утепление. И именно на эту тему мы сегодня поговорим. Разберем виды фронтальных свесов, способы утепления и обшивки и конечно технологию монтажа.
Конструкции фронтальных свесов
Давайте начнем с понятия фронтальный свес – это продолжение элементов ската крыши, обрамляющий торцевой фронтон по бокам и в заключительной стадии переходящий в карниз.
Строительные нормы не регламентируют ширину свеса, обычно она составляет от 40 см. до 70 см.
Как правило, чем шире карнизный свес, тем лучше защита стены от внешних воздействий.
Конструктивные решения можно выполнить следующим образом:
- Свес формируется за счет обрешетки кровли. Это самый экономичный способ. Просто при монтаже обрешетки, стропила удлиняют на 30-50 см над торцевой стеной.
Такой конструктивный способ применяют для легких кровельных покрытий (мягкая кровля, европейский шифер, металлическая черепица). Так же есть ограничения по ширине свеса, не больше 50 см. Если сделать ширину больше, то кровлю покоробит и изогнет из-за большой нагрузки на стропила.
- Способ, при котором фронтонный свес отсутствует. Это когда фронтон расположен на одной высоте с крышей. Присуще постройкам в стиле минимализма.
- Свес выполняют параллельно стропильной конструкции. Стропила устанавливают как внутри крыши, так и снаружи фронтона кровли. Стропильная нога играет роль фундамента для обрешетки, кровли.
Для усиления свеса, выносят промежуточные брусья, и опорные коньки которые относят к несущим элементам крыши. Такая схема позволяет делать большой вынос свеса.
Применяют на крышах с тяжелым кровельным покрытием (бетонная черепица, шифер, керамическая черепица).
Как подшить фронтонный свес
Способы подшивки свесов
Существует два способа подшивки свесов:
- короб из дерева
- по стропилам.
Первый способ используют, когда угол кровли большой. Берем доску примерно с толщиной в 40 см. и крепим ее в пространстве между стеной и стропилами. Есть маленький нюанс, если один край данной доски крепиться к ноге стропил, то следует установить вторую доску вертикально, для выравнивания плоскости.
Второй метод используют при незначительных уклонах кровли. Стропила должны образовывать ровную поверхность, но достичь этого крайне тяжело. Поэтому применяют тонкие доски, которые крепятся к стропилам, длина которых от стены до края навеса. Выравнивать доски следует по шпагату, а крепить с помощью саморезов или железных уголков.
Материалы, которые используют при отделке свесов
- Вагонка. Один из самых удобных вариантов. Следует обратить внимание, на то, что все элементы требуется обработать специальными средствами до монтажа. Вместо отделочной шпунтовой доски, можно использовать доски из сосны и ели. Монтаж начинается с того что, брус крепиться к стене параллельно нижнему краю стропил. Между стропилами и брусом устанавливают дополнительную доску на одном уровне.
После этого делаем обрешетку и приступаем к монтажу вагонки. Каждая доска обрезается по длине индивидуально, а при крепеже оставляют расстояние между досками 2-3 мм.
- Профнастил. На уровне свеса, вдоль стены и вдоль стропил крепят брус на одном уровне. Вымеряем размеры и нарезаем профилированный металлический лист. Так же не забываем, что металл при высоких температурах расширяется, а при низких сужается, поэтому крепим полоски с небольшими зазорами. А еще не забываем устанавливать решетки. Крепим с помощью саморезов, гвозди не рекомендуются, так как крепление будет не плотным, а так же можно деформировать поверхность молотком. Стыки декорируются внешними и внутренними угловыми планками.
- ПВХ пластиковые пустотелые панели. Их часто используют для устройства фронтонного свеса. На данный момент самый дешевый метод подшивки. Очень легко повреждается и не надежный.
- Листы оцинкованной стали, алюминия или меди. Все листы имеют толщину от 0.6 мм. до 1 мм. Монтаж так же прост, выравниваем поверхность. Размечаем листы согласно шаблонам.
При резке оцинкованной стали края обрабатывают краской, чтобы ржавчина не появилась. А алюминий и медь покрывают специальным полимерным покрытием, для более качественной защиты.
Алюминиевые и медные листы крепятся с помощью специальных фиксирующих защелок.
Не стоит превышать длину листа в 5-6 метров, возможно провисание.
- Сайдинг стеновой. Этот вид отделки идеально подходит, когда дом полностью обшивают сайдингом. Получается красиво и в едином стиле. Крепеж проходит по такому же принципу, как и крепление поверхности всего дома.
Бывают ПВХ и металлические софиты. Самый востребованный материал. Выполняются в различных исполнениях плоские, перфорированные, в виде решеток. Имеют богатую палитру.
В комплект к софитам следует приобрести планки в виде латинских букв L и F.
F крепят со стороны карниза. А планку L на специальной рейке, которую крепят к стене.
Желательно все разметить, перед монтажом.
Затем снимаем размеры от рейки до F планки, вычитаем 5-6 мм. для температурного расширения. И нарезаем софиты нужной длины.
- Подготовленные элементы слегка сгибают и крепят на свое место с помощью саморезов по металлу.
- Специалисты не рекомендуют проводить монтаж подшивки свеса при температуре окружающей среды ниже +15 градусов по Цельсию.
Как вы понимаете качественно смонтированный свес, защитит не только фасад здания, но и увеличит срок службы кровли.
Монтаж фронтонного свеса крыши можно выполнить своими руками, сейчас много фото и видео на просторах интернета, изучайте и вперед. Не стоит торопиться и следует быть аккуратными. Но лучше доверить дело специалистам.
- Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
- homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
- Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
- Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
- Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
- Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
- Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.
Источник: https://domsdelat.ru/krisha/kak-sdelat-frontonnyj-sves-kryshi-svoimi-rukami-pravilno-razmery-i-konstrukciya.html
Как сделать козырек фронтона крыши
В любой конструкции крыши — двухскатной, ломаной, вальмовой, независимо от способа постройки и оформления, всегда имеются, как минимум, два фронтона вертикальных стен, ограничивающих объем под кровельными скатами.
С помощью фронтонных стен подкрышное пространство превращается в закрытый чердак или жилое помещение мансарды. От грамотного устройства фронтона крыши во многом зависит внешний вид здания, прочность несущей системы крыши и ее способность сберегать тепло.
Поэтому вопрос о том, как сделать фронтон, ливневую систему и защитные козырьки, необходимо закладывать в проект одновременно с выбором схемы стен и каркаса крыши.
Варианты оформления крыши с фронтонами
Существует немало способов выполнить обустройство и декоративную отделку фронтонной плоскости.
Понятно, что конкретное конструктивное решение во многом зависит от того, как хозяева предполагают использовать подкрышное или мансардное пространство, но при этом приходится принимать во внимание, из каких материалов планируется строительство коробки здания и крыши. Чаще всего фронтонную стену отделывают в виде:
- Сборного каркаса из деревянных реек, ЦСП или ОСБ плит с укладкой слоя теплоизоляции и наружной отделкой сайдингом или вагонкой, обрезной доской;
- Кладки из красного кирпича или газобетона с последующей отделкой поверхности цементно-песчаной штукатуркой;
- Укладкой бруса или бревна в виде продолжения вертикальной части несущих стен бревенчатого дома.
Важно! В большинстве случаев оформление фронтона дома в огромной степени влияет на общий вид фасада здания. Для домов со сложной ломаной крышей и дополнительными скатами отделка стен фронтонов должна точно соответствовать общему стилю постройки.
Очень эффектно выглядит здание с крышей на 4 двухскатные секции. В этом случае четыре треугольника или трапеции фронтонов крыши деревянного дома становятся неотъемлемой частью фасада, поэтому для кирпичного и деревянного дома конструкция подгоняется так, чтобы визуально кладка воспринималась, как одно целое.
Как сделать фронтон крыши
На сегодня в строительстве малоэтажных зданий существует три основных подхода к тому, как правильно следует строить фронтон дома. Основное различие состоит в способе возведения и привязки вертикальных фронтонных стен к каркасу и стропилам кровли:
- Для небольших одноэтажных зданий зачастую фронтонные части изготавливают одновременно со стропильными сборками, по одному шаблону, что обеспечивает высокую точность всей конструкции. При этом монтируется двухскатная крыша, начиная с установки фронтонов, коньковой балки, и только потом выставляются стропильные пары и подкосы, обрешетка. Таким образом, проще собрать двускатную крышу баньки или загородного дома;
- Для построек с увеличенными размерами кровельных скатов фронтоны крыши обустраиваются и зашиваются доской уже после того, как стропила, обрешетка и все силовые элементы каркаса установлены. Чем сложнее конструкция крыши, тем позже изготавливаются фронтонные части;
- Кирпичные здания могут строиться по объединенной схеме. Если плоскость фронтона крыши предполагается закрывать кирпичной или газобетонной кладкой, ее возводят до обустройства стропильной системы.

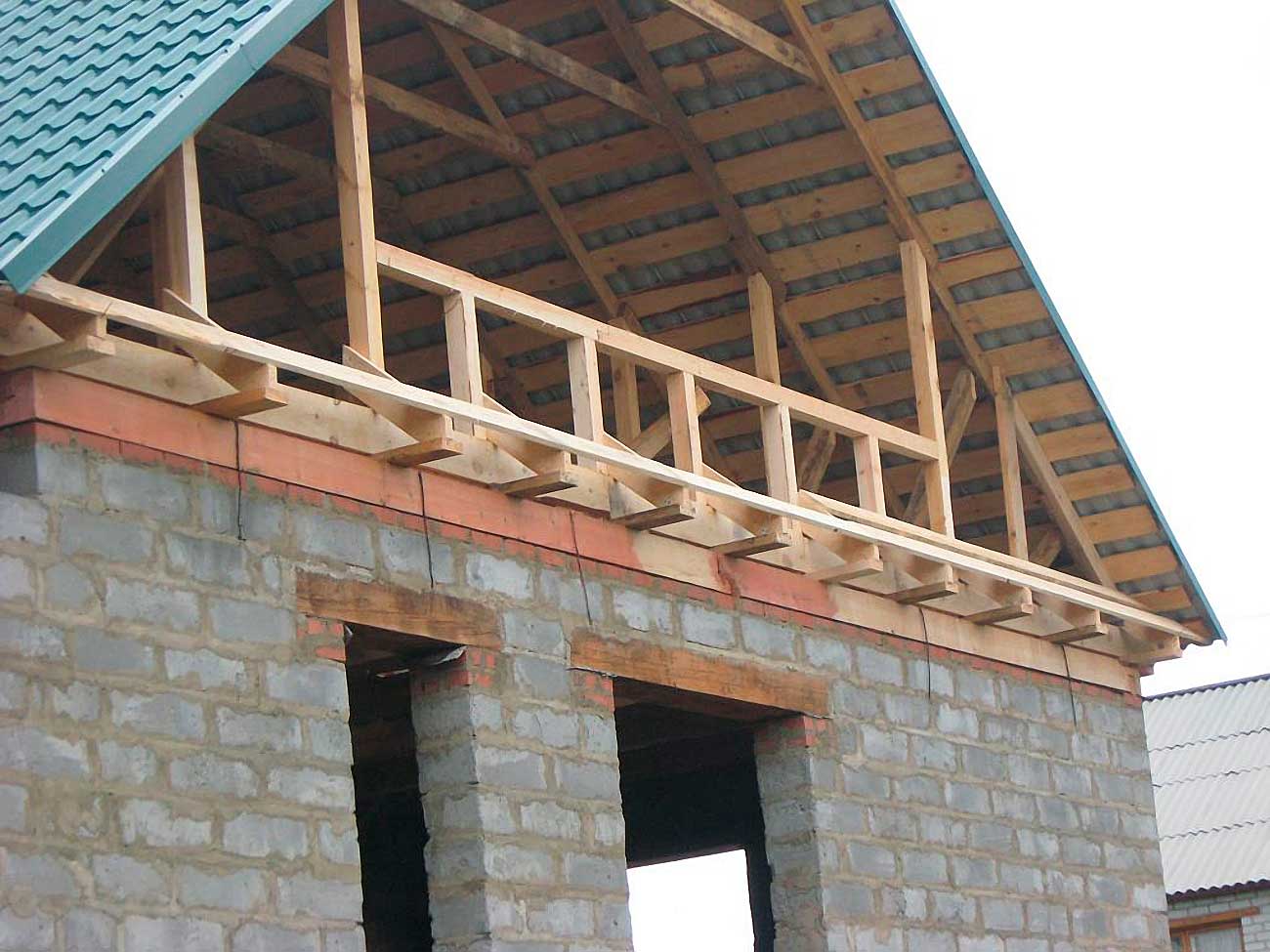

Самый простой способ собрать конструкцию фронтона – сделать каркасную конструкцию обрешетки из деревянных планок или бруса, уложить утеплитель, слой гидроизоляции и зашить поверхность пластиковым сайдингом или вагонкой. Схема закладки утеплителя на фронтон дома во многом схожа с утеплением крыши.
Как сделать карниз на фронтоне
Сама конструкция обрешетки достаточно проста, главное — чтобы построенный фронтон не вылезал за свес крыши, и плоскость была точно выровнена по вертикальному отвесу.
Сборка каркаса начинается с определения положения плоскости набивки вагонки или сайдинга по стропилам и мауэрлату.
В верхней части между стропильными балками набивается горизонтальная планка – распорка, к которой крепится верхняя часть дверной лутки или оконной рамы, в зависимости от устройства фронтона. Далее – очередь за обустройством козырька.
Зачем нужен козырек на фронтоне
Устройство козырька или дополнительного карниза является жизненно важной необходимостью. И дело даже не в том, что в непогоду козырек способен защитить большую часть стены первого этажа от воды. Правильно сделанный козырек эффективно защищает, прежде всего, цокольную часть и фундамент здания от стекающей с крыши дождевой и конденсационной влаги.
Длинные свесы двухскатной крыши совместно с водосточными желобами и трубами способны даже в сильный дождь отводить воду за пределы бетонной ленты отмостки. Для защиты от дождя боковых стен небольшого вылета скатов крыши будет явно недостаточно, а если вдобавок фронтоны здания заложены тяжелой кирпичной кладкой, незащищенный и перегруженный фундамент может быстро просесть в грунт.
Как сделать козырек своими руками
Для обеспечения нормальной полноценной защиты от воды необходимо сделать козырек с шириной вылета ската не менее 60 см. Если интенсивность и преимущественное направление ветра позволяет, можно сделать и больше — до 80 см, все зависит от количества дождя и здравого смысла.
Желательно, чтобы конструкция козырька не особо бросалась в глаза и не портила внешний вид здания. Для больших площадей скатов крыши, возможно, делать консольную конструкцию козырька нет смысла, более рациональным будет сделать навес с выносными опорами.
Чаще всего ширину козырька стараются сделать не менее ширины ленты отмостки фундамента.
Проще всего сделать козырек на деревянных миниатюрных стропильных опорах, по конструкции напоминающих кобылки. Сделать и закрепить несущую конструкцию козырька потребуется до момента закрытия фронтона обрешеткой и сайдингом.
Опоры для козырька можно сделать из деревянного бруса по представленной на рисунке схеме.
Каждая такая мини-стропильная балка представляет собой У-образную конструкцию, с подкосом, опирающимся в вырезанный в стене паз.
Если нет возможности резать паз, опору подкоса можно сделать выносной, с креплением на стену через стальной уголок и анкерный болт. Верхний край балки крепится гвоздями на бревно или доску мауэрлата.
Необходимо сделать конструкцию козырька достаточно жесткой и легкой. Для этого на стропильные мини- опоры требуется нашить три- четыре бруска обрешетки. В идеале можно сделать козырек со сплошной зашивкой ската вагонкой или рейкой. В этом случае скат можно сделать из остатков мягкого кровельного материала, зашить металлочерепицей или шифером.
После укладки настила необходимо сделать защиту зоны примыкания кровельного материала козырька к стене. Проще всего заделать стык между металлом и материалом стены герметиком или наклеить ленту из рубероида. Поверх герметичного слоя нужно сделать и пришить узкую полоску карниза из металла.
Совет! Зону примыкания козырька можно сделать в виде желобов водосточной системы. Это позволит снизить количество воды, стекающей по поверхности фронтона на козырек.
Завершающие операции
На завершающем этапе потребуется зашить фронтонную плоскость вагонкой или пластиковыми панелями. Специалисты рекомендуют сделать облицовку стены шипованной доской или сайдингом, расположенными горизонтально. При этом шип на наружной поверхности должен «смотреть» вниз, в противном случае влага будет легко затекать в стыки.
Для кирпичных или каркасных зданий проще всего сделать козырек на консольной конструкции из металлопрофиля. Высоту вертикальных стоек необходимо сделать так, чтобы угол наклона ската козырька составил не менее 10-12о. Верхнюю часть конструкции можно закрепить на мауэрлате, нижнюю опору заделать в паз, вырезанный в кирпичной стене.
Если фронтон полностью выложен из кирпича, в этом случае для крепления верхней части рамы в кирпичной стене необходимо сделать нишу глубиной 1,5- 2 см. Верхняя опора конструкции козырька будет закреплена в нише и закрыта декоративным накладным листом. Стык заделывается герметиком. Нижние опоры рамы козырька укладывают в вырезанные пазы и фиксируют анкерными креплениями.
Заключение
Эффективность работы козырька определяет, прежде всего, его конструкция и правильное крепление на стене фронтона.
Если местность и насаждения вокруг здания исключают сильные порывы ветра, козырек можно сделать весьма скромных размеров, но при условии, что отмостка фундамента оборудована эффективной системой водоотвода. Такой вариант конструкции способен работать не хуже полноразмерной схемы.
Источник: https://bouw.ru/article/kak-sdelaty-fronton
Как сделать фронтон двухскатной крыши своими руками: устройство, материалы, монтаж, фото и видео — Дом и участок
Фронтон крыши — это часть фасада здания, расположенная между скатами крыши. В зависимости от конфигурации фронтон может быть овальным, треугольным или трапециевидным.
Этот дизайн играет двойную роль. Во-первых, он служит опорой для всей стропильной системы. Кроме того, скат надежно защищает чердак и крышу дома от проникновения влаги.
Площадь, образованная фронтонными стенами, обычно содержит дополнительное помещение.
Устройство фронтона двухскатной крыши
В результате получилась треугольная конструкция, в которой верхняя часть молдинга играет роль верхней части фронтона, а капроновые канаты представляют его боковые стороны.
Только после этого можно начинать сборку фронтонной стены.
Следует отметить, что фронтон можно устанавливать как после, так и перед установкой крыши. Однако эксперты рекомендуют сначала установить фронтон, а затем установить крышу. Это значительно облегчит работу мастеров, так как создаст помехи при возведении фронтонной стены.
Кроме того, стропила можно устанавливать только на полностью оборудованную конструкцию. Однако строительные работы должны выполняться быстро, так как двускатная стена является неустойчивой конструкцией и может разрушаться при сильном ветре.
Как рассчитать площадь фронтона
Практический опыт показал, что оптимальная высота скатов в нежилом доме не должна превышать 0,7 м, а в жилом — одного метра.
Если владелец планирует оборудовать мансарду, то она должна быть не менее двух метров в высоту. В этом случае будет достаточно места для установки светильников на крыше, что сделает помещение более просторным.
При расчете высоты ската фронтона следует учитывать, что для установки стропил требуется пространство. Поэтому, по крайней мере, три ряда кирпичей должны быть уложены по высоте. В противном случае в будущем стропильная система выйдет за пределы ската, что, в свою очередь, приведет к проблемам при установке кровли.
Внимание: Ошибки при проектировании и строительстве фронтона могут привести к негативным последствиям, таким как трещины в пинцете и даже к обвалу.
Для монтажа двускатной рамы необходимы следующие элементы:
- Скейтборды;
- Стальные болты для крепежных элементов;
- Стропила;
- К черту;
- Изоляционные материалы, в том числе фольга, уплотнительные материалы и т.д.
Перед началом работ рекомендуется установить водосточный желоб для стен и крыш и платформу, которая послужит основой для будущего фронтона. Затем параллельно наружным стенам укладывается коньковая плита. Верхняя его часть прикреплена к стропилам, которые постепенно падают под определенным углом и соединяются с внешними стенами.
Стропила крепятся к потолочным панелям на стыках стропил. Сама фронтон имеет форму равнобедренного треугольника и монтируется в соответствии с теоремой Пифагора.
Кирпичный фронтон
Перед началом работы убедитесь, что стропила прочна и фундаментная плита, служащая фундаментом для фронтонной стены, ровная.
Ряды должны располагаться очень аккуратно, при этом плоскостность кладки постоянно определяется с помощью спиртового уровня. В случае внешних кирпичей, прилегающих к стропилам, угол должен быть отрезан, в противном случае боковые края фронтонной стены будут перфорированы.
Для этого внешняя плитка опирается на капроновый шнур, используемый для маркировки сторон фронтона, а демонтируемая деталь маркируется. Разрезан болгарским шнуром.
После завершения кладки стены выравниваются смесью песка и цемента в соотношении три к одному. А промежуток между стропилами и фронтонной стеной покрыт декоративными полосами.
Важно: Рекомендуется армировать нижние ряды кладки арматурной сеткой.
Фронтон из пеноблоков
Они относительно недороги и обладают достаточной долговечностью. Их пористая структура облегчает и ускоряет их обработку.
Другим неоспоримым преимуществом этого материала является его относительно небольшой вес, благодаря чему нагрузка на фундамент минимальна.
Принцип укладки не отличается от принципа укладки кирпичных стен. Однако в качестве раствора следует использовать специальный клей для пенопластовых блоков. Очень важно обеспечить равномерную укладку пенопластовых блоков. Правильность монтажа может быть проверена на строительном уровне. Рекомендуется также усиливать стену этим материалом, закрепляя арматуру через каждые четыре ряда.
Обшивка фронтона
Сегодня для покрытия фронтона используются самые разнообразные отделочные материалы:
- Подключение трека;
- профилировщики;
- Штукатурка;
- поделочный камень или штукатурка;
- Битумная плитка;
- Финишная доска;
- листовой металл и др.
Обычно используются те же материалы, что и в остальной части дома. Но иногда фронтон является отдельным элементом декора, а затем для его завершения используется облицовка, отличающаяся как цветом, так и структурой. В любом случае, она должна соответствовать структуре в целом. Следует отметить, что, помимо декорирования, фронтонная облицовка также выполняет защитную функцию.
Прежде чем мы сможем приступить к завершению, нам необходимо провести некоторую дополнительную работу. Если фронтон изготовлен из дерева, необходимо установить гидроизоляционную систему. Если использовался кирпич или пенопластовый блок, то перед нанесением облицовки поверхность должна быть выровнена и все дефекты должны быть покрыты.
Кроме того, необходимо монтировать обрешетку, которая играет роль уникальной рамы для облицовочного материала. Потому что обрешетка лучше всего подходит для деревянных досок, которые монтируются с шагом не более 40 сантиметров.
Также следует помнить, что если вы планируете построить чердак, то стены фронтона должны быть изолированы изнутри. Для этого идеально подходит минеральная вата, на которую наносится специальная пароизоляционная пленка.
Подробнее о производстве двускатной стропильной системы кровли с двускатной балкой можно прочитать на видео:
Источник: https://b-dom64.online/krysha/dvuskatnaja/kak-sdelat-fronton-dvuhskatnoj-kryshi-svoimi-rukami-ustrojstvo-materialy-montazh-foto-i-video.html
Фронтоны своими руками: как сделать, правильно установить и закрепить
Устройство фронтонов – немаловажная часть работ по возведению крыши, определяющая в результате эстетические и эксплуатационные параметры конструкции. Не стоит полагаться на ошибочное мнение самоучек-строителей, утверждающих, что ограниченные скатами торцевые стенки достаточно просто зашить доской или облицевать сайдингом.
Чтобы грамотно устроить фронтоны своими руками, нужно учесть ряд технических нюансов и в подробностях ознакомиться с технологическими правилами их сооружения, крепления, отделки.
Специфика сооружения каркасных фронтонов
Фронтонами называются вертикальные стенки скатной крыши, ограниченные сверху ее наклонными плоскостями, снизу горизонтальным потолочным перекрытием. В сооружении фронтонов используются все виды стройматериалов, применяемых для возведения стандартных стен: кирпич, пенобетонные блоки, аналогичные плоские панели с замковым монтажным соединением, бревно с брусом.
Если фронтоны сложены в виде продолжения стен из камня или древесины, то конструктивно они переходят в разряд щипцов, а опирающиеся на них крыши получают название щипцовых.
Однако самым распространенным вариантом по праву считаются каркасные фронтонные конструкции. Это треугольные или пятиугольные торцовые стенки с каркасом из бруса или спаренной доски, зашитые натуральным или искусственным облицовочным материалом.
В перечне преимуществ сооружения фронтонов по каркасной технологии числятся:
- Минимальный вес. Каркасные фронтоны весят значительно меньше их аналогов, выполненных из камня и пиломатериалов. Легковесность позволяет сэкономить на сооружении основания дома, выбирая недорогой свайный тип фундамента.
- Простота устройства. С сооружением каркаса и заделкой торцов крыши без особых проблем справится не имеющий опыта исполнитель. Для распиловки, установки и крепления деталей не потребуются углубленные знания и навыки.
- Экономический эффект. Использование каркасного метода в строительстве фронтонных стен обеспечит ощутимое снижение расходов. К тому же для доставки стройматериалов на площадку строительства не потребуется аренда спецтехники.
Каркасная технология идеально подходит для сооружения фронтонов как утепленных мансардных крыш, так и холодных конструкций, возводимых над сезонными дачными домиками и бытовками. Это самый простой способ добиться необходимых параметров теплотехники и защитить конструкцию от дождей и ветров.
Правда легкость торцовых стенок двухскатных конструкций не всегда идет на пользу сооружению в целом. Минусы легковесности особенно проявляются в регионах с повышенной ветровой активностью: в степных, горных и приморских областях.
На стенки, не обладающие достаточной массой для сопротивления порывистому ветру, действует внушительная горизонтальная сила.
С наветренной стороны она стремится опрокинуть вставшую на пути вертикальную преграду. С подветренной, т.е.
с противоположной стороны в период воздействия ветра формируется отсос из-за значительного разрежения, благодаря которому этой части крыши сообщается возможность взлететь.
Крыши с низкими фронтонными стенками, но широкими карнизными свесами в районах с подобным климатом тоже ведут себя не лучшим образом. Поэтому там не принято увлекаться шириной фронтонных и карнизных выносов крыши. За пределы периметра дома выступает обычно не более 30 см ската по периметру крыши.
Кроме горизонтально направленной силы на фронтонные стенки действует вертикальная нагрузка, состоящая из суммы нагрузок постоянной и временной категории.
К числу постоянных нагрузок относится вес стропильной фермы, опирающейся непосредственно на фронтон, масса утеплителя, обрешетки и непосредственно кровельного покрытия.
Их определяют во время проведения расчетов для подбора сечения стропилин.
Временные нагрузки представлены снежными залежами и воздействием ветров. Находят их по картам – графическим приложениям к СП 20.13330.2011 и используют в расчетах согласно рекомендациям указанного справочника.
Пользоваться точными расчетами в вычислении сечения стоек для каркаса фронтонных стенок необязательно.
Есть упрощенные формулы, ориентированные на выпускаемые в стране пиломатериалы, и программные продукты, позволяющие в считанные минуты подобрать материал для сооружения фронтона и рассчитать расход.
Только без знания принципов вычислений сложно не запутаться в их алгоритме, который мы сейчас досконально разберем.
Расчет сечения опор каркаса
Принцип каркасного строительства заключается в установке вертикальных опор, определяющих конфигурацию стенки с последующим креплением к этим же стойкам облицовочного материала. Мастерам, желающим собственноручно установить и зашить фронтоны, достаточно придерживаться общепринятых правил сооружения каркасных стен.
Предположим, что размеры стоек мы вычисляем для фронтонов частного жилого дома шириной до 9 м в два этажа или в один с мансардой. Максимальная высота потолков не должна превышать 2,4 м. Для мансардного этажа высотой потолка считается расстояние от чернового пола до потолочной балки, которой может служить ригель стропильной фермы.
В большинстве случаев в малоэтажном строительстве нет смысла выполнять сверхсложные вычисления. Лучше воспользоваться уже существующим опытом строителей, выполнявшим проектирование и сооружение каркасных домов в течение многочисленных лет. Например, есть таблица от норвежских инженеров с рекомендованными размерами бруса для устройства каркасных стен.
Если ширина постройки больше 10 м, а высота центральной стойки каркасного фронтона больше 3 м, то норвежские строители не имеют права самостоятельно определять сечение стройматериалов для каркасных сооружений. Эту работу обязан провести инженер-проектировщик с учетом этажности здания и местных условий.
У нас к процедуре проектирования и производства расчетов нет столь же строгих требований. Сечение опоры для высокого и широкого фронтона можно вычислить самостоятельно. Рассчитывают их как сжатые конструктивные элементы, т.е. проверяют только на сопротивляемость сжатию.
Минимальным размером стойки считается 100×100 мм.
Если опора подобного размера не удовлетворяет техническим требованиям, увеличивают одну из граней бруска и снова проверяют на сопротивляемость изгибу.
При необходимости процесс вычислений проводят снова, пока не получат сечение пиломатериала, свободно выдерживающего нагрузку. Не забывайте, что вместо бруска может использоваться спаренная доска.
Шаг установки стоек
Следует помнить, что с увеличением числа опор каркаса появляется возможность уменьшить сечение пиломатериала, используемого для их сооружения. Это не означает, что вместо каркаса можно построить «частокол» из тонкого бруска, т.к. в преобладающем числе ситуаций каркас фронтона обязан сопротивляться вертикальной сжимающей силе, удерживать дверной и оконный короба.
На выбор расстояния между стойками влияет:
- Ширина теплоизоляционного мата. Утеплитель должен жестко закрепиться в ячейке между стропилинами.
- Ширина листа обшивки. К примеру, ОСП или фанерная или гипсокартонная панель должны опираться как минимум на три вертикальных бруска. Значит, шаг установки будет равен половине ширины панели за минусом 5 – 7 см для фиксации края плиты.
- Ширина оконной или дверной коробки. Желательно, чтобы для обустройства проемов не потребовалось разрезать опоры каркаса, потому что снизиться сопротивляемость конструкции сжимающей и горизонтальной нагрузке.
При сооружении фронтона каркасного дома опоры торцевых стенок мансарды устанавливаются непосредственно над стойками каркасных стен первого этажа.
В принципе, разрезание опор для установки коробов после сооружения каркаса практикуется в среде народных умельцев. Однако подобные методы требуют укрепления конструкции дополнительными стойками со стороны устанавливаемого короба и горизонтальными перемычками, водружаемыми над проемом.
Изоляция от пара и ветров с дождями
Барьер от ветра извне конструкции и от воздействия бытовых испарений изнутри сооружается в случае, если запланирована эксплуатация чердачного пространства. Подобные фронтонные каркасы утепляют в соответствии с правилами теплоизоляции каркасных стен.
Толщину теплоизоляции принимают в соответствии с указаниями сборника нормативов по строительной климатологии. В качестве утеплителя применяются маты из минваты, ширина которых на 1 – 2 см превышает расстояние между соседними стропилинами. Теплоизоляция устанавливается враспор в ячейку, ограниченную стропилами, в ней расправляется, после чего плотно заполняет собою все пространство.
Если расчетная толщина слоя теплоизоляции для мансардного фронтона больше, чем смежный размер опоры, то недостающее расстояние наращивается обрешеткой. Кроме компенсации недостающей толщины пиломатериалов решетины предназначены для выполнения еще одной важной функции – они формируют вентиляционный зазор между слоем утепления и расположенной с наружной стороны ветрозащитой.
Применяется две схемы организации вентиляции утепленных фронтонов:
- Двухуровневая. Этот вид предполагает формирование двух вентиляционных каналов по 2 – 3 см шириной. Первый из них устраивают между теплоизоляцией и ветрозащитой, если она выполнена армированной полиэтиленовой пленкой. Второй канал создается между ветрозащитой и внешней облицовкой фронтона.
- Одноуровневая. Предполагается устройство только одного вентиляционного канала между отделкой фасада и ветрозащитой. Схема применима, если в качестве барьера от ветра используется диффузионная мембрана, которой можно контактировать с теплоизоляцией без устройства вентиляции между ними.
Решетины крепят к стойкам каркаса фронтона вдоль их направления, если требуется нарастить толщину бруска для укладки утеплителя в один слой. Тем же методом устанавливают для формирования вертикальных вентиляционных продухов. Если теплоизоляция сооружается в два слоя, то решетины и наружный слой утеплителя устанавливаются в крест стойкам.
С внутренней стороны мансардных фронтонов аналогичным образом крепится пароизоляционная прослойка. Между ней и внутренней обшивкой мансарды также необходим вентиляционный зазор.
Фронтоны холодных крыш изолируют по другой схеме. Т.к. в пределах не утепленных чердаков не планируется проживание, то необходимость устройства пароизоляции автоматически отпадает, но устанавливается ветрозащита. Вентиляция холодных чердаков сооружается по одноуровневой схеме, независимо от вида применяемого изоляционного материала.
Крепление опор каркаса
Метод фиксации опор каркаса зависит от разновидности основания, к которому производится крепление.
Ставят их на перекрытия, выполненные из железобетонных плит или балок из бруса, бревна, сшитой доски, прессованной древесины. Во всех случаях стойки напрямую контактируют только с деревянными деталями.
При установке на ж/б основание, кирпичные или бетонные стены крепление опор производится к брусьям мауэрлата.
При фиксации к горизонтально уложенным конструктивным элементам используется схема Т-образного лобового крепления. Безупречно отторцованная стойка устанавливается перпендикулярно мауэрлату или потолочной балке, положение ее усиливается боковыми дощатыми накладками. Вместо накладок могут использоваться металлические зубчатые уголки и пластины.
Монтаж опор фронтонной стенки на бревно несколько сложнее. Для его реализации необходимо сначала выбрать в торцевых бревнах верхнего венца гнезда для установки стоек. Разметка гнезд и последующая установка элементов каркаса производится по контрольной шнурке. Затем на заготовках опор выбирается нижние зубья, комплементарные по размерам и форме устроенным гнездам.
После формирования элементов замкового соединения на бревне и заготовках стоек определяется линия верхнего запила. Поиск ее проводится в ходе примерки каждой заготовки к месту установки. Линию запила очерчивают, поместив зуб в предназначенное ему гнездо. По разметке запиливают, возвращают на место и фиксируют вверху одной деревянной накладкой к стропилам со стороны чердака.
Анкеровка фронтонной стенки
Малоэтажные постройки не слишком устойчивы к ветровым нагрузкам, особенно если полностью или частично выполнены по каркасной технологии. Легкие конструкции порывистый ветер может запросто не только опрокинуть, но и унести. В отношении двускатных крыш с каркасными фронтонами правила аэродинамики действуют по аналогии с крыльями самолета.
Нередко в новостях о прошедших где-либо ураганах указывается число сорванных крыш. Для того чтобы подобные ситуации не случались, стропильную конструкцию крепят к стенам постройки проволочными скрутками к забитым в них металлическим ребристым штырям – ершам.
Опоры фронтонного каркаса также нуждаются в усилении крепления и формировании связей с фундаментом через стены. Т.е. стойки фронтона необходимо соединить со стенами, закрепленными в свою очередь к основанию дома, потому что легкому каркасному сооружению требуется не только пространственная жесткость, но и надежная фиксация к устойчивым конструкциям.
Для обеспечения пространственной жесткости рекомендовано принимать следующие меры:
- Фронтон с наветренной стороны желательно обшивать жесткими плитами.
- В регионах, требующих усиления конструктивной жесткости, черновой пол по балкам для мансарды лучше соорудить из шпунтованной доски, а не из листового материала.
- Если фронтон устраивается для неутепленной крыши, то для повышения жесткости фронтонного каркаса следует установить распорки.
Чтобы нагрузка смогла перераспределиться на стены и фундамент, нужно все конструктивные элементы прочно связать между собой. Связи устраиваются путем анкеровки, потребность в которой остро возрастает в период строительства, когда стены и крыша дома уже сооружены, а дверные и оконные проемы еще не обустроены. Нужна она для противостояния как горизонтальным, так и вертикальным воздействиям.
Размер анкерных болтов и расстояние между крепежными точками определяют, исходя их уклона конструкции, величины перекрытого пролета и ширины свесов. Чтобы не связываться с зубодробительными расчетами, можно воспользоваться таблицами норвежских инженеров, составленными на основании многолетней практики малоэтажного каркасного строительства.
Анкеровку фронтонных стен проводят:
- К бетонным перекрытиям. Анкерными болтами для устойчивости к горизонтальным нагрузкам. Анкерными болтами в паре с металлическими уголками для сопротивления вертикально направленными силам.
- К деревянным перекрытиям. Металлической перфорированной лентой и рейками, прибитыми к стойке и верхнему перекрытию для сопротивления вертикально действующей силе – ветрам.
Усиление крепления фронтонов к деревянным перекрытиям против горизонтальной нагрузки проводится во время установки опор, считается, что установленного в период сборки каркаса крепежа вполне достаточно.
Перед устройством фронтонных свесов, если они имеются в проекте, и выполнением обшивки обустраиваются дверные и оконные проемы, сооружаются короба, в которые будут монтироваться рамы с открывающимися створками. Если на нежилом чердаке планируется установить только слуховые окошки, то вырезать отверстия для их установки можно после устройства дощатой обшивки.
Сооружение фронтонного свеса
Если запланировано устройство фронтонного свеса для защиты стены от пагубного воздействия косых дождей, сооружают его из укороченных стропилин. Естественно, никакого утеплителя и особых расчетов проводить для этого не нужно. Только желательно, чтобы ширина фронтонного выноса была примерно равной ширине карниза.
К вертикальным опорам и верхнему венцу, обвязке или мауэрлату прибивают крайние стропилины, между которыми натягивается шнурка. Эти мини-стропила сначала только наживляют, после определения их оптимального положения фиксируют окончательно. Для обеспечения жесткости каждый элемент своеобразного навеса снабжают подстропильной ногой соответствующего размера.
Рядовые мини-стропила устанавливают по показаниям шнурки, крепят аналогичным образом. Необязательно монтировать их возле каждой стойки каркаса. Расстояние может составлять примерно 1 м, потому что серьезной снеговой нагрузки на фронтонных свесах не бывает.
После устройства стропильной системы под фронтонный свес по укороченным ногам устанавливается обрешетка с шагом, соответствующим выбранному для укладки материалу.
Затем можно смело приступать к отделочно-облицовочным работам: сделать обшивку фронтона как представлено одним из описанных на нашем сайте методов, уложить кровельный материал на свес и поставить жестяную планку отлива по линии сопряжения фронтонной стенки и свеса.
Видео об устройстве и обшивке фронтонов
- Ролик с примером сборки каркасного фронтона:
- Обшивка фронтонной стенки профнастилом:
- Как облицевать торцы скатной крыши сайдингом:
Как оказалось, устройство фронтонных стенок не совсем уж простое дело.
Для грамотного сооружения их требуется соблюдение технологических правил, с которыми мы ознакомили вас в статье. Если придерживаться строительных предписаний, результат вложенных средств и усилий будет безупречно смотреться и долго служить.
Источник: https://KrovGid.com/drugoe/kak-sdelat-frontony-svoimi-rukami.html
как рассчитать, высота мансарды с двумя фронтонами из кирпича, как сделать кирпичный фронтон
Содержание:
Любая кровельная конструкция, помимо выполнения своих функциональных обязанностей, должна еще и придавать зданию законченный вид. Чтобы реализовать желаемые архитектурные замыслы, нужно с большим вниманием подходить к обустройству каждого элемента конструкции – от стропильной системы до кровельного покрытия. Одним из таких элементов является фронтон двухскатной крыши, о котором и пойдет речь в данной статье.
Назначение
Фронтон крыши – это часть стены, которая располагается между кровельными скатами и карнизом. Термин «фронтон» может иметь разное значение – например, в отдельных источниках под этим термином скрывается участок стены, расположенный под скатами и выкладываемый вместе с основной стеной. В деревянных домах этот же участок конструкции называется «щипцовой стеной».
Впрочем, на сегодняшний день под фронтоном подразумевается любое перекрытие, выстроенное на уровне чердака с использованием любых материалов. В случае с двухскатными крышами фронтоны обычно имеют треугольную или пятиугольную форму.
Фронтон необходим для решения целого ряда задач, среди которых:
- Защита подкровельного пространства от проникновения ветра и атмосферных осадков. Этот пункт очень важен, поскольку защита от внешних факторов требуется не только самой кровле, но и всему зданию.
- Сохранение тепла. Под двухскатной кровлей нередко обустраивается жилая мансарда, для комфортного пребывания в которой обязательно требуется качественное утепление. Впрочем, даже нежилой чердак необходимо защищать от холодов – фронтоны без утепления на порядок снижают энергосберегающие свойства всей крыши.
- Повышение жесткости крыши. Стропильная система двухскатной крыши фронтоном разгружается – он принимает на себя часть нагрузки. Грамотно установленные фронтоны увеличат жесткость кровли и повысят ее устойчивость к ветровым нагрузкам.
- Повышение визуальных характеристик. Для обшивки фронтонов можно использовать самые разные материалы, способные придать конструкции декоративные свойства. Учитывая заметность фронтонов, о возможности украшения дома без особых затрат нужно знать и помнить.
Виды
Традиционно фронтоны двухскатной крыши выполняются в форме треугольника или пятиугольника, но существуют и другие варианты:
- Килевидные. Данный вид визуально повторяет киль корабля. На сегодняшний день такие фронтоны можно встретить разве что в реконструкциях или очень старых зданиях.
- Полукруглые. Как следует из названия, полукруглые фронтоны имеют форму половины круга. В современном строительстве такие элементы практически не используются из-за сложности возведения.
- Трапециевидные. Такие фронтоны выполняются в форме трапеции, направленной длинной стороной вниз. При помощи этой схемы обустраиваются полувальмовые крыши.
- Треугольные. Фронтоны треугольной формы являются наиболее популярными и используются практически повсеместно при монтаже двухскатных крыш.
- Самцовые. Такая схема фронтонов может использоваться при строительстве деревянных домов. Конструктивно самцовые фронтоны представляют собой выложенное из бревен продолжение щипцовой стены.
- Прерванные. Своим названием прерванные фронтоны обязаны небольшим прерываниям, формирующим оконные проемы.
- Лучковые. Фронтоны данного типа очень похожи на полукруглые, но с гораздо меньшим изгибом, напоминающим форму натянутого лука.
- Ступенчатые. Края таких фронтонов выглядят как лестницы со ступеньками. Кровельное покрытие в данном случае укладывается без фронтальных свесов.
Перед тем, как сделать фронтон из блоков, кирпичей или дерева, необходимо выбрать подходящую форму конструкции.
Как рассчитать и сделать фронтоны
Чтобы фронтоны могли выполнять все возложенные на них обязанности, необходимо перед обустройством провести ряд расчетов. Проведение расчетов направлено на соблюдение необходимых параметров кровли и определение количества необходимых материалов (подробнее: «Как выполнить расчет фронтона – как можно рассчитать площадь»).
В первую очередь нужно определить высоту фронтона. Проще всего это сделать в том случае, если кровельная конструкция уже смонтирована – высота фронтона будет равняться высоте конька.
Перед тем, как рассчитать фронтон двухскатной крыши, если она еще не собрана, нужно определиться с назначением чердачного помещения:
- Нежилое подкровельное пространство вполне может иметь высоту менее 1 метра;
- Минимальная высота фронтона мансарды должна составлять 1,5 метра;
- Чтобы чердачное помещение было жилым и достаточно комфортным, его высоту необходимо увеличить до 2-2,5 м.
Обустройство фронтонов может выполняться по одной из двух технологий, выбор которой зависит от последовательности проведения строительных работ:
- Сначала фронтоны, потом крыша. Если кровельная конструкция еще не установлена, то фронтонами можно заняться до монтажа остальных элементов. Такая технология существенно упрощает работу, потому что скатов, обычно ограничивающих рабочее пространство, пока нет. Используя эту технологию, необходимо установить по центру стены мачту, определяющую высоту фронтона. От верхнего края мачты к углам здания протягивается веревка, определяющая геометрию фронтона.
- Сначала крыша, потом фронтоны. В случае с установленной заранее кровлей монтировать фронтоны получится только изнутри чердака. Конечно, это не так удобно, как в предыдущем случае, зато геометрия кровли уже сформирована, поэтому нарушить ее не удастся.
Монтаж фронтона двухскатной крыши
Перед тем, как сделать фронтон двухскатной крыши, нужно изучить технологию монтажа, которая напрямую зависит от выбранного материала. Как правило, фронтоны изготавливаются из дерева или кирпича, поэтому, выбрав подходящий материал, нужно изучить соответствующий алгоритм.
Крыша с кирпичным фронтоном обустраивается довольно просто. Чаще всего кирпичи выкладываются в полкирпича с использованием густого цементного раствора. Для подгонки кирпичей может использоваться пила или болгарка. Для одного квадратного метра фронтона требуется около 40 кирпичей с учетом подрезок. Учитывая то, что нагрузку на фундамент желательно снижать, предпочтение стоит отдать пустотелому кирпичу. Читайте также: «Как сделать кладку фронтона из кирпича – руководство для двухскатной крыши».
Монтаж деревянных фронтонов тоже не отличается сложностью. Первым делом создается каркас, который впоследствии обшивается 30-мм досками. Впрочем, вместо досок можно использовать влагостойкую фанеру – она несколько проще в обработке, но отличается меньшим запасом прочности. Чтобы улучшить декоративные свойства деревянного фронтона, его стоит закрыть сайдингом или вагонкой.
Утепление фронтона
Фронтон крыши из кирпича или дерева стоит утеплять в любом случае, даже если чердак не будет использоваться в качестве жилого помещения. Утепление позволяет сохранять тепло и снижает тепловые потери. Для утепления лучше всего подойдет базальтовая вата, но при необходимости можно использовать и обычный пенопласт.
Монтаж утепления достаточно прост: сначала нужно создать каркас из досок, ширина которых совпадает с толщиной утеплителя, установить теплоизоляционные панели, потом обшить внешнюю часть фронтона сайдингом в сочетании с пароизоляционной мембраной, а после этого закрыть внутреннюю часть стены досками. С внешней стороны можно сделать фронтон из профнастила, который прекрасно смотрится.
При монтаже нужно помнить о необходимости небольшого вентиляционного зазора между внутренней обшивкой и утеплителем. Деревянные элементы конструкции перед установкой необходимо обработать средствами биологической и пожарной защиты.
Заключение
Фронтон крыши – это один из элементов кровельной конструкции, влияющий на ее эффективность. Правильно обустроенная крыша с двумя фронтонами будет иметь законченный вид и снизит теплопотери, тем самым обеспечив комфорт в доме.
Как сделать фронтон крыши своими руками
Прежде всего, следует уточнить, что подразумевается под названием «фронтон крыши» и как влияют его габариты и использованные материалы на удобство проживания в доме. Достаточно посмотреть на рисунок, чтобы понять – его размер по вертикали определяет высоту, а, следовательно, и вместимость мансардного (чердачного) помещения. Некоторые нюансы возведения этих конструктивных частей строения будут рассмотрены в предлагаемой вниманию читателя статье.
Основное требование к строительству фронтона своими руками – прочность, так как этот «элемент» часто или является опорой для стропильной системы, или рассчитывается под определенную ветровую нагрузку (а иногда сразу и то, и другое). Все остальное – форма, линейные размеры, строительные и отделочные материалы подбираются исходя из архитектурных особенностей и специфики возведения здания.
Что учесть
- Технологию строительства дома. Фронтон может быть или естественным продолжением стены, или вновь монтируемой частью постройки. Такое случается при обустройстве мансарды или реконструкции крыши (переделке на другой тип).
- Характеристики фундамента. Фронтальные стенки создают дополнительную нагрузку на основание дома, следовательно, необходимо подобрать соответствующие материалы.
- Особенности климата. В первую очередь это относится к «розе ветров» (ветровая нагрузка). Исходя из этого, определяется перечень мероприятий по укреплению этих частей строения.
Различных инженерных решений, используемых при их возведении, более чем достаточно, поэтому остановимся лишь на некоторых, «базовых» моментах, на которые необходимо обратить внимание в процессе планирования и проведения работ.
Определение конфигурации
Как правило, производится еще на этапе составления проектной документации. Если фронтон возводится после ввода дома в эксплуатацию, то рассчитываются его габариты и подбирается вид необходимых материалов.
Разметка
В центре верхнего среза стены устанавливается вертикальная стойка – «мачта». Ее вершина определяет высоту конькового пролета. От нее в обе стороны с креплением по углам стен натягиваются «ориентиры» (шнур, толстая леса), которые «очерчивают» контур будущей конструкции. Причем делается это независимо от того, по какой методике она будет сооружаться.
Кирпичная кладка
- Подготовка кирпичей. Они укладываются на всю высоту проема (в ½), причем «всухую», без раствора. Естественно, что для той его части, которая имеет уклон в сторону конька, придется кирпичи «подрезать» (со скосом). Именно на этом этапе нужна максимальная точность подгонки. При этом необходимо делать «поправку» на толщину будущего шва.
- Кладка производится как обычно для любой кирпичной конструкции. То же касается и таких материалов, как ячеистые бетоны. «Блочная» технология ничем не отличается от «кирпичной».
- При необходимости усилить стенку производится ее армирование.
- Для снижения нагрузки на фундамент целесообразно для фронтона использовать кирпичи пустотелые.
- Если приобрести материал с глазурью, то при укладке изделий этой стороной наружу дополнительной отделкой можно не заниматься.
Каркасная технология
Здесь многое зависит от того, будет ли фронтон с дверью (если это чердак), с окном или «глухой». Но в принципе, перечень основных мероприятий не слишком меняется.
- Предварительно сооружается рама. Бруски достаточного сечения «пристегиваются» к мауэрлату и к крайним стропильным ногам.
- Если предусматривается дверь, то по центру «проема» ставится дополнительный каркас – дверной «косяк». То же и с оконным проемом. Хотя в местах, где наблюдается повышенная ветровая нагрузка на строение, этого делать не рекомендуется.
- По всей длине мауэрлата, с определенным интервалом, монтируются вертикальные бруски – стойки. На них будут крепиться другие материалы (утеплитель, облицовка).
Замечания по отделке
- Если обшивка производится досками, то они крепятся горизонтально. Минимальная толщина образцов – 30 мм. Под панели (они тоньше) ячейки каркаса делаются меньших размеров.
- При утеплении стенки следует предусмотреть обустройство надежной естественной вентиляции (вентканалы, вентотверстия), иначе теплоизоляционный материал будет интенсивно накапливать влагу.
Несколько рекомендаций
- Для защиты фронтонов от осадков желательно обустраивать свесы с расчетом, чтобы на эти части дома не попадали ни снег, ни дождь (выступ примерно на 35 – 40 см).
- Если монтаж производится на нежилом строении (сарай, гараж и тому подобное), то как вариант – смонтировать каркас из труб или уголка, а внутрь поместить сетку-рабицу. Внешнюю обшивку можно сделать из любого листового, панельного или реечного материала.
Фронтон дома — чем выполнить обшивку? 110 фото достойных вариантов
Фронтон представляет собой верхнюю часть фасада здания, ограниченную скатами кровли. Чаще всего он бывает треугольным, хотя иногда встречаются и более сложные по форме варианты — трапеция, часть окружности, многогранник и так далее.
Исторически эту поверхность часто заполняли скульптурой и другими украшениями. В сочетании с выразительными средствами современной архитектуры подобные излишества смотрелись бы чрезмерным гротеском. Однако и теперь оформление треугольного завершения дома является очень важной составляющей его облика.
В вопросе, как сделать фронтон дома, имеет значение все — материал, используемый для обшивки этой части фасада, элементы декора, наличие или отсутствие окна и его форма, карниз.
Краткое содержимое статьи:
Виды облицовки фронтона
Столкнувшись с проблемой, чем обшить фронтон дома, Вы окажетесь перед несколькими основными вариантами. На настоящий момент для этих целей используют дерево, кирпич, декоративный камень, сайдинг. Возможны, конечно, и более экзотические альтернативы — однако именно эти материалы сейчас являются наиболее популярными и доступными.
При выборе того или иного типа обшивки следует руководствоваться несколькими факторами. Во-первых, тем, как эти материалы будут сочетаться с основной облицовкой фасада. Они обязаны хорошо дополнять друг друга. Цвет фронтона дома не должен выбиваться из общего стиля.
Во-вторых, важно учитывать защитные свойства того или иного типа обшивки. Одной только привлекательности явно недостаточно. Ведь фронтон помимо прочего является еще и фрагментом стены, подвергается воздействиям ветровой, снеговой нагрузки, температурным перепадам.
В-третьих и в-четвертых следуют сложность монтажа и цена вопроса. Тут Вам самостоятельно предстоит оценивать свои возможности.
Сайдинговые фронтоны домов
Сайдинг считается простым в работе, устойчивым к влияниям окружающей среды, легким и надежным материалом. Он неплохо гармонирует с деревянными фасадами, хуже — с кирпичными или каменными. Впрочем, благодаря широкому спектру текстур и расцветок, может иногда применяться и с этими двумя разновидностями обшивки.
Если Вы хотите облицевать фронтон своими руками, то сайдинг в этом случае — наилучший вариант. Вам понадобится рассчитать необходимое количество материала и закупить его вместе с фурнитурой, необходимой для монтажа.
Затем следует подготовить поверхность, на которую Вы собираетесь закреплять панели. Для этого ее нужно очистить, избавить от трещин.
Потом следует устройство обрешетки — из дерева или металла, на Ваш выбор. Заключительный этапом выступает закрепление панелей сайдинга на обрешетке при помощи саморезов.
Преимущества дерева
Несмотря на многочисленные достоинства винилового или металлического сайдинга, многие предпочитают ему менее долговечное и более уязвимое дерево. Иногда — в формате тех же самых типовых панелей, устанавливаемых по схеме, что уже была описана выше.
Но часто используются более сложные в работе деревянные облицовочные материалы. Иначе говоря, люди продолжают выбирать дерево, несмотря на его капризность, относительно низкие защитные характеристики и высокую цену. Почему?
Все дело в том, насколько этот материал эстетически привлекателен. Он визуально кажется теплым, живым, настоящим. К тому же, дерево отлично сочетается с разного рода декоративными деталями, каменными, кирпичными, стеклянными поверхностями. Хорошо вписывается практически в любой архитектурный стиль.
Виниловый сайдинг подобным похвастаться не может. Именно поэтому дерево остается актуальным, несмотря на все свои несовершенства и появление новых современных материалов.
Достоинства и недостатки кирпича
Этот материал зачастую используют для фронтонов кирпичных домов. Для деревянного коттеджа или здания, облицованного сайдингом, он, скорее всего, подойдет плохо, так как визуально смотрится более тяжелым.
Для возведения треугольного завершения дома из этого материала сначала устанавливают рейку по центру торцевой стены на всю высоту фронтона дома. В сочетании с арматурной сеткой она обеспечивает жесткость итоговому результату. Кирпич стараются положить так, чтобы оставалось как можно меньше щелей.
Среди достоинств этого материала хочется отметить его хорошие защитные свойства, прочность, надежность, красоту. К тому же, он, как и дерево, хорошо подходит для большинства стилей — и традиционных, и современных. Разного рода архитектурные детали и декор неплохо работают совместно с кирпичной поверхностью.
Декоративный камень как облицовочный материал
Этот способ обшивки фронтона считается одним из самых дорогостоящих, используется довольно редко. С ним довольно сложно иметь дело. Однако его можно обнаружить на фото фронтонов домов, спроектированных ведущими архитекторами мира.
Декоративный камень формирует очень активную и привлекательную фактуру, которая при грамотном сочетании с другими материалами может выглядеть весьма эффектно. Он хорошо взаимодействует с разными видами штукатурки, кирпичом, элементами классического оформления.
Другие способы украсить фронтон дома
Среди многочисленных разновидностей декорирования этой части фасада здания можно выделить деревянную резьбу, ажурные кованые элементы, гипсовую лепнину или имитирующие ее более современные варианты, роспись и так далее. Выбор в пользу того или иного способа зависит от стилистики Вашего коттеджа и Ваших предпочтений.
Русский стиль совместим с резьбой по дереву и росписью, но не с лепными карнизами и розетками из гипса. Модерн хорошо дополнит фигурная ковка с растительным рисунком, но не резные наличники с колосьями. И так далее.
Очень красивые фронтоны домов получаются при помощи использования деревянной фигурной резьбы, однако она достаточно сложна в работе, неустойчива к внешним воздействиям.
Ажурные кованые элементы являются гораздо более долговечными и износостойкими. Их можно заказать в специализированных фирмах.
Имитация лепнины сейчас делается относительно легко, из типовых элементов, которые подбираются в соответствующих каталогах. При этом можно достоверно изобразить сложный декор, относящийся к торжественным и изысканным классическим стилям.
К росписи существуют разные подходы. Вы можете сами, например, используя трафарет, создать простой рисунок или узор. Это способно оказаться весьма эффектным решением. Можете так же воспользоваться услугами профессионального художника.
Как сделать фронтон крыши своими руками
Прежде всего, следует уточнить, что подразумевается под названием «фронтон крыши» и как влияют его габариты и использованные материалы на удобство проживания в доме. Достаточно посмотреть на рисунок, чтобы понять – его размер по вертикали определяет высоту, а, следовательно, и вместимость мансардного (чердачного) помещения. Некоторые нюансы возведения этих конструктивных частей строения будут рассмотрены в предлагаемой вниманию читателя статье.
Основное требование к строительству фронтона своими руками – прочность, так как этот «элемент» часто или является опорой для стропильной системы, или рассчитывается под определенную ветровую нагрузку (а иногда сразу и то, и другое). Все остальное – форма, линейные размеры, строительные и отделочные материалы подбираются исходя из архитектурных особенностей и специфики возведения здания.
Что учесть
- Технологию строительства дома. Фронтон может быть или естественным продолжением стены, или вновь монтируемой частью постройки. Такое случается при обустройстве мансарды или реконструкции крыши (переделке на другой тип).
- Характеристики фундамента. Фронтальные стенки создают дополнительную нагрузку на основание дома, следовательно, необходимо подобрать соответствующие материалы.
- Особенности климата. В первую очередь это относится к «розе ветров» (ветровая нагрузка). Исходя из этого, определяется перечень мероприятий по укреплению этих частей строения.
Различных инженерных решений, используемых при их возведении, более чем достаточно, поэтому остановимся лишь на некоторых, «базовых» моментах, на которые необходимо обратить внимание в процессе планирования и проведения работ.
Определение конфигурации
Как правило, производится еще на этапе составления проектной документации. Если фронтон возводится после ввода дома в эксплуатацию, то рассчитываются его габариты и подбирается вид необходимых материалов.
Разметка
В центре верхнего среза стены устанавливается вертикальная стойка – «мачта». Ее вершина определяет высоту конькового пролета. От нее в обе стороны с креплением по углам стен натягиваются «ориентиры» (шнур, толстая леса), которые «очерчивают» контур будущей конструкции. Причем делается это независимо от того, по какой методике она будет сооружаться.
Кирпичная кладка
- Подготовка кирпичей. Они укладываются на всю высоту проема (в ½), причем «всухую», без раствора. Естественно, что для той его части, которая имеет уклон в сторону конька, придется кирпичи «подрезать» (со скосом). Именно на этом этапе нужна максимальная точность подгонки. При этом необходимо делать «поправку» на толщину будущего шва.
- Кладка производится как обычно для любой кирпичной конструкции. То же касается и таких материалов, как ячеистые бетоны. «Блочная» технология ничем не отличается от «кирпичной».
- При необходимости усилить стенку производится ее армирование.
- Для снижения нагрузки на фундамент целесообразно для фронтона использовать кирпичи пустотелые.
- Если приобрести материал с глазурью, то при укладке изделий этой стороной наружу дополнительной отделкой можно не заниматься.
Каркасная технология
Здесь многое зависит от того, будет ли фронтон с дверью (если это чердак), с окном или «глухой». Но в принципе, перечень основных мероприятий не слишком меняется.
- Предварительно сооружается рама. Бруски достаточного сечения «пристегиваются» к мауэрлату и к крайним стропильным ногам.
- Если предусматривается дверь, то по центру «проема» ставится дополнительный каркас – дверной «косяк». То же и с оконным проемом. Хотя в местах, где наблюдается повышенная ветровая нагрузка на строение, этого делать не рекомендуется.
- По всей длине мауэрлата, с определенным интервалом, монтируются вертикальные бруски – стойки. На них будут крепиться другие материалы (утеплитель, облицовка).
Замечания по отделке
- Если обшивка производится досками, то они крепятся горизонтально. Минимальная толщина образцов – 30 мм. Под панели (они тоньше) ячейки каркаса делаются меньших размеров.
- При утеплении стенки следует предусмотреть обустройство надежной естественной вентиляции (вентканалы, вентотверстия), иначе теплоизоляционный материал будет интенсивно накапливать влагу.
Несколько рекомендаций
- Для защиты фронтонов от осадков желательно обустраивать свесы с расчетом, чтобы на эти части дома не попадали ни снег, ни дождь (выступ примерно на 35 – 40 см).
- Если монтаж производится на нежилом строении (сарай, гараж и тому подобное), то как вариант – смонтировать каркас из труб или уголка, а внутрь поместить сетку-рабицу. Внешнюю обшивку можно сделать из любого листового, панельного или реечного материала.
Фронтон дома — чем выполнить обшивку? 110 фото достойных вариантов
Фронтон представляет собой верхнюю часть фасада здания, ограниченную скатами кровли. Чаще всего он бывает треугольным, хотя иногда встречаются и более сложные по форме варианты — трапеция, часть окружности, многогранник и так далее.
Исторически эту поверхность часто заполняли скульптурой и другими украшениями. В сочетании с выразительными средствами современной архитектуры подобные излишества смотрелись бы чрезмерным гротеском. Однако и теперь оформление треугольного завершения дома является очень важной составляющей его облика.
В вопросе, как сделать фронтон дома, имеет значение все — материал, используемый для обшивки этой части фасада, элементы декора, наличие или отсутствие окна и его форма, карниз.
Краткое содержимое статьи:
Виды облицовки фронтона
Столкнувшись с проблемой, чем обшить фронтон дома, Вы окажетесь перед несколькими основными вариантами. На настоящий момент для этих целей используют дерево, кирпич, декоративный камень, сайдинг. Возможны, конечно, и более экзотические альтернативы — однако именно эти материалы сейчас являются наиболее популярными и доступными.
При выборе того или иного типа обшивки следует руководствоваться несколькими факторами. Во-первых, тем, как эти материалы будут сочетаться с основной облицовкой фасада. Они обязаны хорошо дополнять друг друга. Цвет фронтона дома не должен выбиваться из общего стиля.
Во-вторых, важно учитывать защитные свойства того или иного типа обшивки. Одной только привлекательности явно недостаточно. Ведь фронтон помимо прочего является еще и фрагментом стены, подвергается воздействиям ветровой, снеговой нагрузки, температурным перепадам.
В-третьих и в-четвертых следуют сложность монтажа и цена вопроса. Тут Вам самостоятельно предстоит оценивать свои возможности.
Сайдинговые фронтоны домов
Сайдинг считается простым в работе, устойчивым к влияниям окружающей среды, легким и надежным материалом. Он неплохо гармонирует с деревянными фасадами, хуже — с кирпичными или каменными. Впрочем, благодаря широкому спектру текстур и расцветок, может иногда применяться и с этими двумя разновидностями обшивки.
Если Вы хотите облицевать фронтон своими руками, то сайдинг в этом случае — наилучший вариант. Вам понадобится рассчитать необходимое количество материала и закупить его вместе с фурнитурой, необходимой для монтажа.
Затем следует подготовить поверхность, на которую Вы собираетесь закреплять панели. Для этого ее нужно очистить, избавить от трещин.
Потом следует устройство обрешетки — из дерева или металла, на Ваш выбор. Заключительный этапом выступает закрепление панелей сайдинга на обрешетке при помощи саморезов.
Преимущества дерева
Несмотря на многочисленные достоинства винилового или металлического сайдинга, многие предпочитают ему менее долговечное и более уязвимое дерево. Иногда — в формате тех же самых типовых панелей, устанавливаемых по схеме, что уже была описана выше.
Но часто используются более сложные в работе деревянные облицовочные материалы. Иначе говоря, люди продолжают выбирать дерево, несмотря на его капризность, относительно низкие защитные характеристики и высокую цену. Почему?
Все дело в том, насколько этот материал эстетически привлекателен. Он визуально кажется теплым, живым, настоящим. К тому же, дерево отлично сочетается с разного рода декоративными деталями, каменными, кирпичными, стеклянными поверхностями. Хорошо вписывается практически в любой архитектурный стиль.
Виниловый сайдинг подобным похвастаться не может. Именно поэтому дерево остается актуальным, несмотря на все свои несовершенства и появление новых современных материалов.
Достоинства и недостатки кирпича
Этот материал зачастую используют для фронтонов кирпичных домов. Для деревянного коттеджа или здания, облицованного сайдингом, он, скорее всего, подойдет плохо, так как визуально смотрится более тяжелым.
Для возведения треугольного завершения дома из этого материала сначала устанавливают рейку по центру торцевой стены на всю высоту фронтона дома. В сочетании с арматурной сеткой она обеспечивает жесткость итоговому результату. Кирпич стараются положить так, чтобы оставалось как можно меньше щелей.
Среди достоинств этого материала хочется отметить его хорошие защитные свойства, прочность, надежность, красоту. К тому же, он, как и дерево, хорошо подходит для большинства стилей — и традиционных, и современных. Разного рода архитектурные детали и декор неплохо работают совместно с кирпичной поверхностью.
Декоративный камень как облицовочный материал
Этот способ обшивки фронтона считается одним из самых дорогостоящих, используется довольно редко. С ним довольно сложно иметь дело. Однако его можно обнаружить на фото фронтонов домов, спроектированных ведущими архитекторами мира.
Декоративный камень формирует очень активную и привлекательную фактуру, которая при грамотном сочетании с другими материалами может выглядеть весьма эффектно. Он хорошо взаимодействует с разными видами штукатурки, кирпичом, элементами классического оформления.
Другие способы украсить фронтон дома
Среди многочисленных разновидностей декорирования этой части фасада здания можно выделить деревянную резьбу, ажурные кованые элементы, гипсовую лепнину или имитирующие ее более современные варианты, роспись и так далее. Выбор в пользу того или иного способа зависит от стилистики Вашего коттеджа и Ваших предпочтений.
Русский стиль совместим с резьбой по дереву и росписью, но не с лепными карнизами и розетками из гипса. Модерн хорошо дополнит фигурная ковка с растительным рисунком, но не резные наличники с колосьями. И так далее.
Очень красивые фронтоны домов получаются при помощи использования деревянной фигурной резьбы, однако она достаточно сложна в работе, неустойчива к внешним воздействиям.
Ажурные кованые элементы являются гораздо более долговечными и износостойкими. Их можно заказать в специализированных фирмах.
Имитация лепнины сейчас делается относительно легко, из типовых элементов, которые подбираются в соответствующих каталогах. При этом можно достоверно изобразить сложный декор, относящийся к торжественным и изысканным классическим стилям.
К росписи существуют разные подходы. Вы можете сами, например, используя трафарет, создать простой рисунок или узор. Это способно оказаться весьма эффектным решением. Можете так же воспользоваться услугами профессионального художника.
Фото фронтона дома
Пост опубликован: 05.12
Присоединяйтесь к обсуждению: Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии КозакКаркас крыши 101 — Extreme How To
EHT исследует некоторые основные методы создания каркаса крыши, от макета до установки.Обрамление крыш — одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыш являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Еще одна распространенная конструкция на северо-востоке — «соляная яма», представляющая собой двускатную крышу с одной длинной стороной. В наши дни все более популярными становятся «нарезки», или крыши с множеством впадин, слуховых окон и других элементов.Во многих случаях в приобретенные планы дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки. Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий.Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы разбираетесь в основах и немного разбираетесь в геометрии.
Крыши имеют пять основных конструкций: односкатную, двускатную, вальмовую, двускатную и мансардную. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая впадины и слуховые окна.
Чтобы построить любую крышу, кроме односкатной, включая фермы, вам необходимо сначала определить несколько факторов; размах, подъем, пробег и длина линии.Для односкатной крыши вам нужно знать только подъем, пролет и длину линии. Пролет — это измерение через здание от внешней опорной стены до внешней опорной стены. Пробег составляет половину расстояния пролета. Подъем — это измерение от средней линии пролета до вершины линии крыши. Длина линии — это измерение от внешней стороны линии опорной стены до центральной линии крыши на вершине подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.
Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют этому треугольнику. Подъем или высота крыши на пике — это высота треугольника; прогон, или половина строительного пролета, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.
Также необходимо знать желаемый уклон крыши. Шаг — это уклон или угол между стеновой плитой и линией конька крыши.Шаг может очень сильно варьироваться, от небольшого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет свое собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов. Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами.Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. Для тех, кто живет в северных частях страны, обычно используется уклон 8 из 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12). Для более низких уклонов необходимо использовать монолитную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.
Шаг — это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в долях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки кровли и определения уклона.
План стропил
В этой статье речь пойдет о двускатной крыше без впадин и мансардных окон, потому что это самый распространенный и самый простой способ для начинающего строителя.После того, как вы определили подъем, пролёт, прогон, длину линии и уклон, следующим шагом будет разметка стропил или разметка разрезов на стропилах с рисунком для создания крыши.
При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стеновой плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.
Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона — «спиной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг — положить квадрат на конец стропильной доски и разместить 8 дюймов на гребне (подъем) и 12 дюймов на лезвии (единица пробега).Измерьте расстояние от острия на лезвии до острия на язычке — это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. Итоговая цифра составляет 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.
Квадрат обрамляющий используется для выкладки стропил.
Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена вверх или от вас. Опыт показал, что вес крыши постепенно сглаживает этот венец. (Если бы корону нужно было расположить вниз, крыша могла бы в конечном итоге провиснуть.) Затем выложите стропило, как показано на следующей странице.
План стропил с угольником
Этот пример для крыши с уклоном 8/12
- Расположите квадрат в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас.Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
- Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите на этом этапе выступ. Удерживая квадрат в том же положении, что и раньше, сделайте отметку сбоку от языка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой «птичий рот»), чтобы посадить стропило на стеновую плиту.
- Добавьте длину выступа за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
- Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку.Вырежьте выемку сначала с помощью ручной пилы или переносной циркулярной пилы, а затем закончите пропил ручной пилой.
Еще один способ выкладки стропила угольником называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте двигаться вниз по стропилам и отмечать разрезы отвесом, включая любые нечетные фигуры.
Один из способов выкладки стропил квадратом называется «схождение».
Вырезать выкройку
Сделайте дубликат стропила по выкройке.Затем положите стропила на ровную ровную поверхность, оставив между ними 2-х метровую полосу по линии конька. Измерьте, чтобы убедиться в правильности подъема, хода и размаха. Вы можете протестировать их на здании, прежде чем разрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.
Убедитесь, что вы внимательно следуете выкройке стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел из-за сильной дневной жары, и другую треть стропил взял на себя другой плотник. Когда был закончен каркас крыши и установлен настил, произошла встроенная прогиба. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.
Метод вращающегося квадрата
Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад и несколько зданий назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.
Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с собственной поясной сумкой, разделителями для квадратов, инструкцией по эксплуатации и столярным карандашом.
У поворотного квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.
Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до желаемого шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать пропилы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для разметки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других разрезов. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерить шаг существующих конструкций. Чтобы измерить шаг, сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что он не смещен из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или номер 9 на гипотенузе или регулируемой лопасти, должен быть на верхней или верхней стороне шага.Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка с уровнем на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать угол наклона и градусы на экране «Deg. Обычный рост »масштаб квадрата.
Для того, чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на Градусе. Обычная шкала подъема. Расположите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька возле конца стропильной доски.Измерьте длину линии на стропиле (меньше 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите угольник в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде пасти птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона высоты находилась напротив отвеса, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших дефектов вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.
Сделайте второй отвес на уровне длины линии на стропиле. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.
Чтобы начать разметку с обрезки коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый шаг. Поместите квадрат на место и отметьте разрез.
Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.
Поверните квадрат обратно на место, чтобы отвес завершил вырез птицы и обозначил разрез хвоста.
Проблемы с кадрированием
В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается, чтобы получить более узкую и более подходящую облицовочную доску. Для этого требуется проложить ровную линию на хвостовой части стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.
В некоторых случаях нижний край стропил также обрезан горизонтальной линией. Разложите их, как показано.
Для возведения стропил используйте временные распорки коньковой доски.
Перед началом обрамления определите положение стропил на обеих верхних пластинах и отметьте их квадратом для обрамления. Маленькая или язычковая сторона квадрата имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы направлять установку.
Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.
Самый простой способ возведения стропил — это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъём, за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний вырез отвеса с коньковой доской и совместите заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как стяжки или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.
При установленных стропилах для обрамления фронтона используются вертикальные стойки, или «блокировка», которые располагаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.
Обрамление крыши не должно быть сложной задачей, но если это ваша первая попытка, лучшим выбором будет простая двускатная крыша, например, на садовом сарае.
Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные завязки воротника.
Рекомендуемые статьи
Обрамление двускатной крыши
Строительство фронтона с торцом баржи, распорками прогонов и хомутами
На рисунке выше показан вид в плане двускатной крыши .Лестничные фермы состоят из четырех выступов (перемычек) на каждом углу для поддержки стропила снаружи здания. Стропила снаружи образует свес, к которому можно прикрепить доски баржи, поэтому панели перекрытия и вентиляция непрерывны по всей конструкции.
Элементы крыши
Обрамление фронтона включает не только балки, общие стропила и конек, как описано на предыдущих страницах. Ниже приведено изображение некоторых дополнительных элементов крыши, которые входят в конструкцию;
Дополнительный брус в двускатной крыше;
Двускатная крыша шаг за шагом
Шаг 1: Стеновые плиты и балки
Разместите стеновые пластины в любых центрах, которые вам нужны для вашей двускатной крыши (400, 450, 600 или 900 в зависимости от веса кровельного покрытия, например, черепицы) и обрежьте / закрепите балки так, чтобы они были параллельны друг другу и на одном уровне с задним краем стеновых панелей.
Шаг 2: Конек
Определите, какой ширины вы хотите, чтобы плиты перекрытия баржи. Измерьте общую длину здания и дважды прибавьте к ней размер свеса / потолка, по одному разу для каждого торца фронтона. Отрежьте прямой кусок материала конька до этой длины и поместите его на стеновые пластины с одинаковым выступом на каждом конце. Перенесите все положения стропил на конек, чтобы потом было быстрее и проще прибить стропила.
Шаг 3: Общие стропила
Для двускатной крыши используются только обычные стропила.Измерьте пролет и используйте его для расчета длины стропил, включая свес. Вырежьте пару и проверьте, подходят ли они друг другу, прежде чем разрезать остальные (сложите все отметки на настенной пластине, чтобы получить их количество). Отрежьте четыре дополнительных стропила до нужной длины, на этот раз без птичьего рта, чтобы использовать их для лестничных ферм (барж) снаружи.
Шаг 4: Поднимите стропила
Стропила, которые я поставил первыми для двускатной крыши, являются третьей парой от концов. Я оставляю два, которые будут составлять балку лестницы, напоследок.Прибейте две пары к настенным пластинам и оставьте верхние части незакрепленными, опираясь друг на друга для поддержки. Вы должны иметь возможность протолкнуть доску конька между стропилами, они защемят ее и удержат на месте. Не повредит вырезать опору для поддержки конька, пока вы работаете на этом этапе или попросите кого-нибудь помочь. Прибейте стропила к коньку. Заполните также все остальные стропила, кроме концов, подпирая их по ходу движения.
Шаг 5: Лестничные фермы
Есть несколько способов сделать это.Вы можете просто прибить последние стропила к стеновой плите, а затем вырезать и закрепить башмаки на 400 центрах. Я предпочитаю положить башмаки вниз и положить сверху стропила, разложить их и прибить гвоздем. Переверните его и уложите стропило спиной к спине, не создавая птичьего рта, затем перенесите на него положение выступов перед тем, как прибить его к ним, чтобы образовалась лестничная ферма. Тогда это довольно легко поднять и прибить за один раз, и я считаю это намного быстрее и безопаснее, чем возиться на крыше с башмаками и т. Д.На картинке ниже показано, как устроены башмаки, как если бы стропила без птичьего рта еще не прибивали.
Шаг 6: Закрепите фронтальный конец
Если только фронтальный конец не является кирпичной кладкой, вам нужно будет построить немного шипов, чтобы заполнить конец фронтона, а затем обшить его чем-то вроде фанеры или шпунтованной доски. . Во-первых, положите вертикальный брус прямо под гребень, чтобы поддержать его. Затем поместите две пластины по диагонали от настенной пластины к той, которая была только что помещена под коньком, они также помогут удерживать башмаки, образующие ферму лестницы.Наконец, заделайте оставшуюся пустоту в 400 центрах, чтобы заполнить пробелы.
Шаг 7: Хомуты
Хомуты нуждаются в срезе седла на каждом конце, и они должны быть зафиксированы на уровне, чтобы получить преимущество. Сумма, которая вам понадобится, должна быть указана на техническом чертеже. Если стропила находятся в 900 центрах, я бы поставил хомут на каждую, если они 400, вам иногда может сойти с рук все остальные. Держите сиденье срезом примерно на 10 мм от внешнего края стропила. Иногда проще поставить по одной с каждого конца, а по одной посередине, а затем протянуть веревочную леску, чтобы ускорить установку остальных.
Шаг 8: прогоны и распорки
Двускатная крыша должна иметь подкосы и опору, чтобы выдерживать вес кровельного покрытия.
Нажмите здесь, чтобы просмотреть облицовку и наконечники потолка
Есть вопрос или комментарий о строительстве двускатной крыши?
403 Запрещено
403 ЗапрещеноЧТО? Почему я это вижу?
Ваш доступ к этому сайту был заблокирован Wordfence, поставщиком безопасности, который защищает сайты от злонамеренных действий.
Если вы считаете, что Wordfence должен разрешить вам доступ к этому сайту, сообщите им об этом, выполнив следующие действия, чтобы они могли выяснить, почему это происходит.
Сообщение о проблеме
1. Скопируйте этот текст. Вам нужно будет вставить его в форму позже.
—— НАЧАТЬ ОТЧЕТ —— eyJtZXNzYWdlIjoiZDU0ZDFjNTE0MzRkNjVmODJiZGFiM2IxNjhjN2ZmYWU0 ODMzNThiNTg1ODdkZGU4ZGM1ZTgwZWZmNjIwMTIzMjkxODYzN2QzNjI3N2Fm NzRlMTE4NmE4ZjU5MjJlMmNlZTAxNjZlMjliNzg0NjZhY2FiZGQ1ZmM3OTNk YmJhNWQ5YWEzOWZlY2Q4ODU5MGQwYmI4Y2Q3MzU3MTIzM2UwZDVjZGYzMjVk OWY3NzQwNGIzNjM5ZjM1OTUxNWM5OTFkZGM5OTk2MmVkMjM2ZTc2Nzc3MTAz MjhmYjg3MmRkZGI5OTQyYTBlNGFhMmFjNjQwZDAzYWYyNTE3MTMwMzRlNGVk YjU2MzllZDYzMzI4Mjk2ZWE4MDIxZjc1MTVlYWM5Mzc1MGVmZTI4NjYxMjEy OTJiNjMwZjVkMTFiOGMyYzZkM2VjZDQ4YTUyMzM4MTkxNjA0MDQyOWE0ZGUy OTlhZjUzMzE2MjU2MThhZDM0NGMyY2ExYjZhMDdiODMzYTI3NGQ3ODc3YzVk NDFjZThmN2JkZmE1Y2MxMWJmM2Y0ZGU2ZTRjNDAzYWRlYTg1ZmE4MTM4M2Uy NmZiMzFiMzQ5YmU1OGQ5NDE0ZDNjNDFkMGQzZTQ3ZTRlNzYwYmIwMTJlNjFl ODM1YTEzZmM1NWRhOTczNDdhM2M2Mjg1OGI0MzljMWNhMmFlNjQzMWM5ZmYz Nzc4NjYyZmRjYWFhYzBjNjJlYTg5MThlMjQ0NDc3ODUyOTE1NTc3ZDcxMGM0 MjVmZjk1YzBjZTVjMTA1ZmQxMDVkMDYwZGM4ZDQ4Yjc2MDM1NDgwMzdkM2Qw Y2VkNTUzNDYwNzBlNzFjYzI0YzRjZTJjYzIxNmNlYjFiMjg4YWM3OTcxNWFk YjQwNTBkZjE0MzNkNGI3MjgwNjYxM2YxMmNiY2Y0MzM2YWNlN2NlNjI5NzIz NGU2NDVlZmQ2YzJmZGEwNDJkZjA1YjNiZjdiNDI1MTg0ODE1NGQ4ZGIxOWZl NGFlZjgyN2E0MDQ5N2RlN2YyZWNiNjNiZGY5NTZkYzBkYWJkZDgwY2FlYjNi YTI1NTQ1ODJkNDI3NThkNGE5ODE0ZjVkYjMwZWYwMmQwMjMxYTM1Y2ZiOTMz ZGMxNWRlZjVjMDBiMGM4MDFmYzg5ZGFkNTZkYzc4ZWNmZGQ2YzkxNjZiMWUw NmIzNDk3MGRmNjA2YTQ2NTI3M2VmMjNkNjY5NDhkNDIzMzE2NzdiMWNkYjUy ODFiMzc5MzQ1ZmQ2YjJiNzkzNDk5MDhkNDcyZTVmYTg5N2M1NjEwNjQ0ODg5 OWRiYjkwMzIyMjMzY2U1MDg1M2YxYTYwNjhiZWI2NmFlYjQ0OTViMzRmNmFk MzY3N2FkODBlYWY2NWE2MTlkMWY1MzU2ZjMyNTQwODRiZWExZWQ4MTNkOWQw YjVjMzIyNDM0MTVjYjU3OWZjNzllZTRmNzBiYjQ0N2E0MDI0OTIyZDJkOWNk NWFiNzA1ZmQ2ODdlMmE1NzljZTRmOWQ2MDYxNmIxODI0MDE2ZTM5MGRkYzg1 ZjFjMDAyN2JhMWU4YzA3MmFmYmM0NjAwNTUwNmE4ZDg1YWJlMDY5OTY2YjIw YmJlMWI5ZGM3M2ZiYjY2ZGM3YWUwNzhmMmM3NWI0N2QwZjA4NjA4MjkwZTQ1 YzQ4MzVkMjFjYjEyYzQ0YjBjMzNhMGZkZTA0NzM1NWY5YWFhNTk5MGEzMjgy MjdiYjgyMzhkNzBiODNlYTFjZmM3ZTliYWJjZTJiYTI4NTM5Y2RlNDY2ZWM2 YmYzOTQxNzJmYmQ1M2E3ZTFiZmRhNjA2ZTVmYTcyYTg3MmIxODhhNmUwODhk ZjMxM2Q3MTE0MDMyZDM1MDFmNGZjMzBkMmI5YzE2ODFiZWMyZjY4NjZjMjQ2 NzNlYjdiZTUyMjg2ZTdhZmQ0NWU1N2JjYWY1ODI4ZWQ3ODBjMmYwYmQ3YjZl NjMwMDA2Mzg5ZmNmNmJjZGZiZmFlZTY0ZjJlZmM4NWE1MjdmNGE2NjI1ZDFk YzI0ODNlODY2OGE0ZTJlYmIwZDU1NzBlODhlODExYjQ3NDJkMTgzM2U0MjJj NmM1YjNmYjRmYjg0MTY0ZWUxYjU5MjY2MDgwNjZhY2QxN2I0M2Y2NThlNzM3 ZDZhMDg0NjI5Y2EyYTAwMDE2MGJmNzJmMWM3MWE3OTA5MDIzNTQyYThmMDJj Nzg5MjBkNjY4OWZlZTM4ODE1MGQwNjEyNDQyNmI0MGU1ZGUxMmVkNWY2OTNk M2VhZTA0YTc4NmMzZmZlMDMwMjVkOWRiOTRiNDE4NGFmODExYmE4ZmM0YmI2 N2E1NjJhMGU0OTI0OGQ2MTYzNzdhZWUwMzliZmI4OTljYjA2Y2MxZmE4MDNm MzcwOTFkNGM0NjAwNWM3ZDc1MzI1NTA3ZDg1OTA2NDQ5ZGNiY2IzNTE2ZTRk YTMxYjA4NzBjMmUxY2VjMmJiMTExYmNhYWI3OTFmNDliYjNlOThiOTIwNzQ3 YTg2MDdjZDY2NWFlNzQyNzNmNTYyNGE3ZjU5NWY1NTkyMGRlMDUzMWRkNWJk YzkyYjgyM2Q2OWZhYjk1MWI1YTZjZDRiMTE1YzkzMGE1Njc1ODg4ZjBjZWM4 YjBiMDBhZmNkMzI3Nzk1NDlhOTBkYmY0ZWYwZjI4NjUyMmZhOTg2Yjc3OGI3 ZWI2ODE4ZWEwNGFkMTdkNTUwNGUyNjNlMDlhMzM1YWY1YTcwNTFkZWVmNDll N2U3MWVjYTQ0Njk5MjVmZTBiZjkwMDQ0ZTA3YjFkMGE0ZDY5NDVhZjFlMTcy NTdlMzA2YmViMmZmODNkYWYwN2ZjNTk0NTU0MmZjMzY3ZjJiMTg2YTEyMDI3 OTFlZmUzMWMzODU2ZjIwNzk0ZTA1YzM3ZThiMTYxMDBkYzQxODI2NmI3ZTBl YmQyYWI2YmZlOGQzMGM2NzhmOTBjZjEzMWI1ZmJmMDllYzljYWQwMTIwNzM5 ZTAxNDBiMDQwYWNmOWY1NDVkZDFkY2UyMGEwOWZjMDJmNWQ0NDUzMTVmZTdh ZDA4NjI0NzQ0NjgyNTNiMjA0ZDc5YmRmNDY5MDEzMjljOTkzZmEwYzRjMzk5 NjU5ODMwM2Q2ODAwZTRjNGU3MTBmYjkzNTQxNjE1ODhiOTFhNjA1OTEwYmIx ZDBhNTQ3NWNiOTc2Njk0YjViMGQzNzI3Y2FjOWJmODNmNjZmYzk5OTUxZmEx OWJkYjkyMjg2NTk0ZTEwNzY4NzczYTNhY2M0YTFmY2E4YWM1MGIwNTQ5MGFj YzkwZDYxYTk0ODBkMjMwNmM5NmI4YzUxMTY2ZmI0N2NmZDNiNTc3YTNiZDkz NDRmNTE4YTAyNDU0YTNiYmNhNjU1YTJlZmU3MTcxNmZkYmYyNDcwYjI0YjU0 M2ZlNzQ0ZmQ2MzdjZjU1ZTNhNzNmNjk2ZTBkNmYzZTNlMjhlNDIxYWU5NjUw YTE5ODIwNmQzZDExNGUwYTlkNmJmZjFlMDBlNjExYmQ4YjBiZDQ0ZDYyNjM0 M2U0OGMyMjczMGYyODUwODZmYzVlNzZlNzFhNDU1YzMxNjRjMWU1NzJiNzBh YmFjNzZhZWQwM2RiODc0MzQ3MzU5NjdjMDRiNWIzMTNjNjM4YzE1YmRiMDNh NTYxOTRmMzYyY2U1Mjc5NzM0OWEwNjJjOWM3MDYyMjZjMzFlNjYyNjNmMzU0 N2NhNzVmMWRiMzRkNTIxN2I2ZTEyMmYwYzdlMTdmOTJlZDIyNjUiLCJzaWdu YXR1cmUiOiIyYjM5YjVmMmEwNGJhZjE5ZWQ2YzAzODczOTgwMmY5NmNhYzZi NjJhMGQ2OWI3MGJhYzQ1MDBhZDU5YmViMWUyODEyMmJjYTUwNTJkYTA2NGE2 MDJhNDU0OWQwMzNkOGU1ZGJhMDQyZmY4OGYxNzhjYjI0NjNjYTQ0ODYzMDE2 YjdhYjc2OGZmOTUzMDNmNzNiNWMyZmIzYzQ0M2M2YTUyZTE2NjgxZjVmYzdk YjJhYjQ2MDMzN2UwNTVhYmM5ZjkwYTcwZjY2Y2NkOGExYjU3MmZmMWVjZTcy MThiNjVmNWEyYTgyODVkNzUwNDA3YzI2NWY4ZDZhYTliMzA5ODhiZTBlYmY2 ZTEwODFmZDk3NzQ4NTYwZGExOTgzYTE2ODZjYmE5NWNjN2UwN2YxODYzZGZi ZTFjZGQ4NDdkMjlhMjg0NjgzYjk2ZjI0NWRmMGI0YjU3OWNkNGY2MzE4YTY4 ZmFkYTRlMDczZTMwNzFjZGJmN2ViMTAzYTJmZDQ3NDlhMjM2MzVmMTc3Yzlj N2M3YTlhYjE2NGIxN2E5OGZiM2QxYWRjMTRjYzNiMWM1ZTFmNmE3ODBjYzQw YjExY2ZlZjI3Nzg2NzQ2YWRkZGIxNTU3ZmI4NTI1ODgzNjZjOTIwMTdkYWIw OGU2YTM0YjM0Zjg4YjIzNGMzOGNmZmZmNiJ9 —— КОНЕЦ ОТЧЕТА ——
2.Нажмите эту кнопку, и вам будет предложено вставить текст выше.
Сообщить о проблеме
Сгенерировано Wordfence в понедельник, 7 июня 2021 г., 0:51:40 по Гринвичу.
Время вашего компьютера:.
Двускатная односкатная крыша, Строительство односкатной крыши, Строительство односкатной кровли
Двускатную односкатную крышу построить проще всего, и в зависимости от наклона крыши она предоставит вам место для хранения вещей на чердаке. Этот тип односкатной крыши является одним из наиболее распространенных и может использоваться для строительства домиков для игр, садовых навесов, хозяйственных навесов и многого другого.
Односкатная односкатная крышаСледующая информация предоставлена вам в качестве руководства и предназначена для использования пользователем совместно с местными строительными органами, чтобы убедиться, что все методы строительства соответствуют местным строительным нормам. Используйте эту информацию на свой страх и риск.
Помните формулу Пифагора, которую вы выучили в школе?
A² + B² = C²
Используйте формулу Пифагора для расчета двускатной односкатной крыши
A — это половина ширины вашего навеса.
B — это расстояние от верхней части верхней пластины стены до внутренней части козырька крыши.
C — это расстояние между внешними концами A и B.
Помня эту формулу, мы можем построить ферму навеса или вычислить размеры стропила с коньковой доской, спускающейся по пику крыши.
Вот как это сделать.
Пример:
Допустим, ваш сарай имеет ширину 12 футов.
Учитывая это измерение, A составляет 6 футов, или половину ширины вашего сарая.Это измерение ширины вашего пола. Это вызывает важную информацию. Если ваш сарай будет, скажем, 12 футов в ширину и 16 футов в длину. Тогда точные размеры вашего пола также будут 12×16 футов. Имея это в виду, как только вы построите пол по этим размерам и возведете стены, расстояние от внешней стороны одной стены до противоположной стены будет 12 футов. И 2 оставшиеся стены будут 16 футов снаружи и снаружи.
Уклон крыши на двускатной крыше важен!
Еще один важный фактор, о котором следует помнить, — это то, что вы никогда, никогда не хотите, чтобы угол наклона вашей крыши был меньше 15 °, если только вы не планируете использовать металлическую крышу.Битумная черепица на любом уклоне ниже этого будет протекать и протечет плохо. Вода в виде дождя или тающего льда и снега будет очень легко пробираться вверх под черепицей и вниз через кровельное покрытие, нанося значительный ущерб. Учитывая тот факт, что A = 6 футов, и, допустим, вам нужно 5 футов от верха стен сарая до пика крыши (внутри). Это дает нам 5 футов для расстояния чердака, или B
Итак, A = 6 ‘и B = 5’, поэтому A (в квадрате) + B (в квадрате) = c (в квадрате) 36 + 25 = C (в квадрате)
C (в квадрате) = 61
C = 7.81 ‘
.81 x 12 = 9,72 или 9 3/4
Итак, c = 7′ 9 3/4
Итак, теперь мы знаем все значения A, B и C.
Это не так уж и сложно!
Что нам теперь делать?
Исходя из того, что c = почти 8 футов, нам понадобится по крайней мере 8 футов — 2×4, чтобы построить эти стропила двускатной односкатной крыши. Лучше использовать 10-футовую деталь, потому что мы хотим иметь стропильный хвост, который даст нам боковой свес для нашего навеса.
Возьмите этот 2×4 и проведите мелом по центру на плоской стороне.
Теперь на вашей плоской поверхности сделайте щелчок или нарисуйте линию длиной 12 футов. Точно посередине этой линии (a = 6 ‘) проведите линию вверх, перпендикулярную расстоянию, равному’ b ‘или 5’. Теперь возьмите линию мелом и проведите линию от верха линии «b» до внешнего конца линии «a». Эта привязанная линия будет представлять «c». Измерьте это. Оно должно равняться числу, которое вы определили с помощью уравнения для формулы Пифагора.
Теперь отмерьте 1,5 дюйма по обе стороны от этой линии. Сделайте это сверху и снизу и закрепите линии.Это будет представлять собой ваше стропило 2х4. 12-футовая линия, которую вы сделали ранее, будет представлять верхнюю пластину вашего сарая, а внешние углы этой линии будут внешними краями верхней пластины ваших боковых стен.
Теперь мы можем точно измерить размеры вашего стропила двускатной односкатной крыши или половину фермы, которая будет охватывать ваш навес ровно на 12 футов и даст вам внутреннюю высоту 5 футов от верхней пластины до внутренней части верха фермы. шт.
На следующем рисунке показаны все необходимые размеры, которые вам понадобятся для резки первого стропила или половины фермы.Вы должны иметь возможность перенести около 9 важных измерений на ваш 2×4 для резки. После того, как вы сделаете измерения, вы можете разрезать свою доску, скопировать на вторую доску, и тогда у вас будет полная ферма или 2 половинки стропила, которые можно прибить к коньковой доске.
Перенос размеров на стропилину 2х4 или фермуСтроительство фермы для двускатной крыши
Создайте ферму, соединив 2 части на линии, которую вы закрепили за верхней пластиной. Ферма должна подходить точно так, чтобы «птичий рот» находился именно там, где находится верхняя пластина.
двускатная крыша с готовой фермой Добавить косынки и стропильные балки к двускатной ферме Установлены фермы односкатной односкатной крыши с установленными балками перекрытияФермы прикрепляются к верхней пластине с помощью 3–16d обычных гвоздей, прибиваемых с ног на ногах от конца фермы к верхней пластине, 2 с одной стороны и один с другой. Ваши местные строительные нормы и правила могут также требовать использования ураганных стяжек для каждого элемента фермы, когда он опирается на верхнюю плиту.
Проверьте свои местные нормы и правила — вам может понадобитьсяиспользовать ураганные стяжки, чтобы закрепить
фермы сарая. Строительство двускатной односкатной крыши с помощью коньковой доски
Доска коньковая на односкатной односкатной крыше
Односкатная крыша, изображенная выше, показывает стропила, прикрепленные к коньковой доске.Этого можно достичь с помощью описанных ранее ферм, отрезав 3/4 дюйма от верхнего конца фермы. Это позволит вам разместить коньковую доску шириной 1,5 дюйма. Концы стропил прибивают к коньковой доске 3-16d гвоздями с носками.
Концевые опоры фронтонаОставить двускатную односкатную крышу для постройки односкатной крыши.
форм крыши: двускатная, шатровая, L-образная и др.
Все крыши, даже те, которые выглядят плоскими, должны иметь некоторый уклон, чтобы стекали снеготаяние и дожди.Но помимо этого основного требования у архитекторов и строителей есть большая свобода действий, и они использовали эту творческую свободу, чтобы изобрести прекрасный набор конструкций крыш.
От фронтона до мансарды — читайте дальше, чтобы узнать о различных типах крыш, которые придают домам характер и стиль.
Формы двускатных крыш
Остроконечные крыши обычно рисуют маленькие дети. У них есть две наклонные стороны, которые сходятся на гребне, образуя торцевые стены с треугольным выступом наверху.
Двускатная крыша
Нэнси ЭндрюсДом, показанный здесь, имеет две двускатные крыши и два слуховых окна, каждое из которых имеет собственную двускатную крышу. Наклон или наклон фронтонов варьируется, и многие строители стараются избежать этого несоответствия.
Фронтон фальш-передний
Нэнси ЭндрюсКажется, у этого дома две двускатные крыши, но только если проехать быстро.Настоящая крыша имеет очень низкий уклон. Фронтоны — это фальшивые фасады, похожие на эффектные фасады, которые часто встречаются в небольших коммерческих зданиях. Их единственная цель — изменить внешний вид дома.
Г-образный фронтон
Нэнси ЭндрюсОстроконечные крыши бывают разных форм, в том числе и L-образной формы. Когда план этажа предусматривает дом Т-образной формы, крышу называют «двускатной». Если одна из наклонных сторон заканчивается стеной, которая короче стены с другой стороны, это «соляной ящик».«
Существуют также термины, позволяющие различать остроконечные крыши, у которых имеется наклонная сторона спереди («двускатная»), от крыш, на которых остроконечная стена выступает вперед («фронтально-остроконечные»).
Гамбрель
Нэнси ЭндрюсКрыши Gambrel — это двускатная крыша. Обычно ассоциируемые с голландскими строительными традициями и амбарами, они разбивают каждую наклонную часть крыши на две части: одна находится рядом с относительно плоским коньком, а другая — ближе к карнизу, который круто спускается вниз.Такая конструкция позволяет максимально использовать пространство под крышей.
Сарай
Нэнси ЭндрюсОдноскатные крыши, изображенные на трех мансардных окнах этого дома, наклонены только в одном направлении. Они попадают в основную категорию остроконечных крыш, если вы думаете о них как о полуприкрытых. Односкатные крыши легко построить, потому что все стропила идентичны.
Остроконечный, но изогнутый
Нэнси ЭндрюсПоскольку большинство двускатных крыш состоит из плоских секций, их можно покрыть практически любым кровельным материалом.Показанные здесь остроконечные крыши с мансардными окнами или другие изогнутые детали являются исключением. Подойдет черепица из дерева, камня, плитки или металла. Но металлическая кровля в виде панелей не подходит.
изогнутый
Изогнутые крыши обычно требуют много навыков и времени для создания сегодня, но когда у строителей были только примитивные инструменты и природные строительные материалы, часто было легче сгибать ветви в кривые формы, чем заставлять их делать прямые линии.
Нэнси ЭндрюсВозможно, поэтому изогнутые крыши, даже этот пример, покрытый шифером, часто приобретают вид, напоминающий солому.
Восьмиугольник
Крыши восьмиугольника имеют восемь сторон, как следует из этого термина. Строители часто выбирают эту форму, когда им нужно покрыть крышу круглым или почти круглым зданием.
Нэнси ЭндрюсВместо того, чтобы иметь дело с неуклюжими фракциями, которые могут потребоваться для другой формы, они просто делят 360 градусов на половину, затем снова на половину, затем на половину в последний раз, получая угол 22 1/2 градуса, необходимый для построения восьмиугольника. односторонняя крыша.
бедра
Вальмовые крыши имеют скат со всех четырех сторон. Если это все, что касается крыши, она выглядит интересной, но при этом не имеет никаких сложностей, таких как долины, где собираются листья.
Нэнси ЭндрюсВальмовые крыши также могут быть соединены для соответствия L-образным зданиям или объединены с остроконечными крышами, например, в этом доме.
Мансарда
Мансардные крыши — это разновидность вальмовой крыши, в которой каждая наклонная часть разделена на две части.Чтобы создать под крышей максимальное пространство, участок у стен круто поднимается. Затем крыша продолжается с более мягким уклоном к центру.
Нэнси ЭндрюсСтоя на земле, вы видите только крутой участок и можете подумать, что дом плоский сверху. Мансардные крыши распространены на зданиях, стилизованные во Франции.
Как создать двускатную крышу без потолка | Home Guides
Двускатная крыша — это тяжелая конструкция, и если вы хотите предотвратить обрушение крыши, вам необходимо правильно построить каркас.В традиционном каркасе элементы каркаса, образующие потолок здания, играют важную роль в поддержании устойчивости крыши. Когда эти потолочные элементы снимаются, их необходимо заменить чем-то другим, что выдержит вес крыши.
Стропила и коньковые доски
При обычном двускатном каркасе крыши скат крыши образован стропилами, идущими по диагонали вниз от вершины крыши к вершинам внешних стен здания. Верхние концы стропил упираются в коньковую доску — горизонтальный элемент каркаса, проходящий по пику крыши.Коньковая доска служит только как поверхность для крепления стропил и не выдерживает никакой вес крыши; вес вместо этого поддерживается стенами, на которых опираются нижние концы стропил. Вес оказывает внешнее горизонтальное усилие на стены, и в обычном каркасе этой силе противодействуют стропильные стяжки, которые представляют собой горизонтальные элементы, которые проходят между нижними концами стропил в верхней части стен и не позволяют стропилам расширяться наружу. . Стропильные шпалы также являются балками перекрытия в интерьере здания, а когда в интерьере есть собор или сводчатый потолок, стропильные связи отсутствуют.
Хомуты
Хомуты — альтернатива стропилам в каркасе, где использование обычного потолка нежелательно. Как и стропильные стропы, воротниковые стяжки представляют собой горизонтальные элементы, которые связывают стропила вместе и противостоят силе, которая пытается заставить основания стропил горизонтально растягиваться и выталкивать стены наружу. Однако воротниковые стяжки расположены выше по стропилам, так что они охватывают внутреннее пространство на более высоком уровне, чем верх стен. Если манжеты расположены выше одной трети высоты стропил, они не смогут противостоять горизонтальной силе.
Коньковая балка
Структурная коньковая балка может устранить необходимость в стропильных или воротниковых стяжках. Коньковая балка занимает то же положение, что и коньковая доска, но изготовлена из более тяжелых пиломатериалов и, в отличие от коньковой доски, поддерживается на концах фронтона конструктивными колоннами. Опора позволяет балке выдерживать вес крыши, снимая нагрузку с нижней части стропил и устраняя горизонтальное воздействие на стены. При использовании конькового бруса нет необходимости в конструкционном перекрытии внутри здания.
Фермы крыши
Фермы крыши — это сборные элементы каркаса, которые точно спроектированы таким образом, чтобы они могли адекватно поддерживать крышу здания при использовании минимально возможного количества пиломатериалов. В некоторых типах ферм, называемых ножничными фермами, используются внутренние опорные элементы, которые связывают верхние части ферм вместе над уровнем верха стены. Нижние пояса фермы не горизонтальны; они наклонены вверх к пику крыши, поэтому внутренняя структура фермы кажется похожей на стропила в потолке собора.
Ссылки
Writer Bio
Эван Гиллеспи вырос, работая в семейном хозяйстве, занимающемся оборудованием и ремонтом, и является опытным садовником. Он пишет на темы дома, сада и дизайна с 1996 года. Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и многих других изданиях.
Как построить двускатную крышу над входной дверью
Посмотрите, как легко добавить небольшую крышу над входом в дом с помощью этого простого урока! Узнайте, как построить двускатную крышу над входной дверью для функциональности и стиля.
СВЯЗАННЫЙ: КАК ПРОСМОТРЕТЬ ИЗМЕРЕНИЕ ЛЕНТЫ С БЕСПЛАТНЫМ ЧИТАЕМЫМ ЛИСТОМ
Когда прошлой осенью мы превратили наш старый сарай в мой домашний офис, мы знали, что в конечном итоге нам нужно будет построить небольшую крышу над входной дверью. Тем более, что у нас в Орегоне так много дождя!
Ну, мы наконец-то дошли до добавления одного, и я так рад показать вам, как мы это сделали в рамках #diyprojectchallenge этого месяца!
Я объединился с некоторыми из моих любимых мастеров своими руками, чтобы поделиться множеством проектов, сделанных своими руками на открытом воздухе, поэтому обязательно ознакомьтесь со всеми их потрясающими постами, связанными в нижней части этого поста.🙂
ВАМ ТАКЖЕ ПОНРАВИТСЯ: КАК УСТАНОВИТЬ ОКОННЫЕ РЕШЕТКИ ДЕШЕВО!
Как установить двускатную крышу над входом в парадную дверь
Чтобы распечатать копии материалов и инструкций, прокрутите вниз.
Что такое двускатная крыша?
Прежде чем строить один, давайте обсудим, что же такое двускатная крыша.
Согласно словарю, двускатная крыша — это крыша с двумя наклонными сторонами и двускатной крышей на каждом конце.Фронтон определяется как конец скатной крыши.
Итак, с точки зрения непрофессионала, двускатная крыша — это крыша, имеющая пик посередине и только две наклонные стороны, спускающиеся к краям здания.
Это один из самых популярных типов крыш, потому что они недороги в строительстве, они долговечны во многих погодных условиях и имеют довольно простой дизайн, но их можно изменить, чтобы они соответствовали желаемому виду.
Как выглядит двускатная крыша?
Двускатные крыши узнаются по треугольной форме.
В отличие от вальмовой крыши, которая обычно имеет плоскую секцию в центре и наклоны, спускающиеся ко всем четырем сторонам конструкции.
Трудно ли обрамлять двускатную крышу?
Хотя я надеюсь, что это руководство упростит задачу, для создания каркаса двускатной крыши требуется много точных математических расчетов и расчетов.
Важно не торопиться, планировать заранее и проверять структуру по мере ее строительства.
Я надеюсь, что этот простой урок о том, как построить свес крыши над входной дверью, поможет пролить свет на процесс и придаст вам уверенности в том, чтобы сделать собственный навес для входной двери!
Ладно, хватит разговоров — пора приступать, ладно? 🙂
Необходимые материалы:Необходимых инструментов:
Как построить свес двускатной крыши
Над дверью
ШАГ 1. СОЗДАЙТЕ ПЛАН
Первый шаг в создании деревянного навеса — это определить, какого размера он должен быть.Это означает, насколько широкой (мы решили сделать нашу такую же ширину, как дверную обшивку) и насколько глубоко (мы сделали нашу глубину на 2 фута).
Также необходимо решить, какой скат вы хотите иметь двускатную крышу. Мы скопировали уклон основной крыши нашего сарая, поэтому в этом уроке вы узнаете, как скопировать уклон существующей крыши. Если в вашем доме есть двускатная крыша на главном доме, мы рекомендуем подобрать ее к этому уклону, чтобы она в любом случае выглядела визуально.
Чтобы отразить уклон другой крыши, первое, что вам нужно сделать, это определить, под каким углом нужно обрезать фермы.
Чтобы найти этот угол, просто выровняйте лист бумаги вдоль линии крыши, а затем проведите на бумаге линию вверх по вертикали на вершине.
Перенесите этот угол на дерево, а затем используйте исходный кусок дерева, чтобы выровнять отрезную пилу под этим углом.
Это будет угол, который вы будете использовать для ВСЕХ ваших угловых пропилов в этом проекте, поэтому обязательно запишите, какой это угол, когда вы установите его на пилу.
ШАГ 2: СОЗДАЙТЕ ШТАНГИ
Ваш первый шаг в строительстве — собрать кронштейны, которые будут поддерживать вашу крышу.
Сделайте это, разрезав четыре доски 2 × 4 на нужную глубину. Для нас это было 24 дюйма.
Для каждого выступа сделайте букву «L» из двух этих досок и скрутите их.
Затем убедитесь, что ваша «L» квадратная (под углом 90 градусов), отмерьте и отметьте 6 дюймов от конца на каждой из этих сторон и используйте эти отметки, чтобы определить, какой длины должна быть ваша угловая деталь. Отрежьте доску 2 × 4 такой длины с углами 45 градусов на каждом конце.
Поместите угловые детали внутрь ваших L и привинтите, чтобы закончить сборку кронштейнов.
Далее установите кронштейны. Для каждого из них поместите верхнюю часть пояса заподлицо с верхом обшивки двери, а сторону — напротив стороны обшивки двери и закрепите винтами.
СВЯЗАННЫЙ: DIY ОКОННОЕ СИДЕНЬЕ С ХРАНЕНИЕМ
ШАГ 3: ПОСТРОЙТЕ ФЕРМЫ
Теперь, когда у вас есть кронштейны, пора научиться строить ферму двускатной крыши!
Начните с резки двух досок 2 × 4 на глубину двускатной крыши. Это будут торцевые заглушки ваших ферм.
Затем измерьте полную ширину между краями кронштейнов. Чтобы получить длину ваших стропильных досок, найдите, где вершина вашей существующей крыши является шириной этого расстояния (для нас это было 48 дюймов), и измерьте длину крыши между этим местом и вершиной.
- Найдите место, где существующая крыша имеет ту же ширину, что и ваша двускатная крыша.
- Измерьте длину одной стороны от этой точки, чтобы определить длину элементов фермы.
Вырежьте четыре анкерные доски 2 × 4 на эту длину минус 1.5 ″ (чтобы учесть ваши заглушки!), Используя угол, который вы определили на первом шаге.
Скрепите угловые доски фермы вместе, чтобы получились две фермы.
Затем прикрутите эти фермы к двум доскам заглушек, которые вы вырезали вначале.
Затем вырежьте и установите четыре опорные доски между фермами, по две с каждой стороны — одну сразу за пиком, а другую по центру сбоку фермы.
После того, как ферма будет полностью собрана, установите ее на кронштейны, вкрутив ее снизу.
Теперь, когда мы узнали, как сделать каркас маркизы, давайте поработаем над тем, чтобы сделать его красивым!
ШАГ 4. УСТАНОВИТЕ ВЕРХНУЮ ОТДЕЛКУ И ФАНЕРА
Затем вырежьте и установите облицовочные доски 1 × 6 на каждом конце двускатной крыши. Вырежьте доски на глубину вашей крыши и совместите их верх с верхом торцевой крышки фермы.
После того, как они будут установлены, вот вид спереди того, как конец вашей фермы должен выровняться:
Перед установкой передней облицовки вырежьте и установите верхнюю часть из фанеры.
Для определения размеров этих кусков фанеры измерьте длину от пика фермы до конца торцевой заглушки, а затем сделайте ее такой же глубиной, как ваша крыша плюс 3/4 дюйма (с учетом облицовки передней стороны).
Прибейте фанерные доски гвоздями через каждые несколько дюймов по всему периметру.
После того, как фанера будет на месте, установите переднюю облицовку лицевой панели 1 × 6, используя тот же угол, что и ваша крыша, для конечного угла и совместив ее с нижним углом лицевой стороны выступа.
Ничего страшного, если есть небольшой зазор между верхом лицевой планки и верхом из фанеры — в следующий раз вы закроете это мерцающей кромкой.
ШАГ 5: УСТАНОВИТЕ КАПЕЛЬНУЮ КРОМКУ
Перед установкой черепицы установите металлический отлив вдоль швов фанеры и облицовки облицовки, а также по заднему шву между сайдингом и фанерой.
Мы выбрали белый цвет по краю лица, чтобы он соответствовал сараю, и НЕ красили его. Облицовка по шву сайдинга будет закрыта окантовкой, поэтому может быть любого цвета.
Добавьте валик уплотнения вдоль шва сайдинга перед установкой гидроизоляции по краям и не беспокойтесь, если она просочится наружу, когда вы вставите планку на место.
ШАГ 6. УСТАНОВИТЕ КРЫШУ
Перед тем, как начать, убедитесь, что цвет вашей черепицы соответствует цвету крыши вашего основного дома!
Начните с установки толя поверх фанеры.
Отрежьте его до нужного размера с помощью коробчатого ножа и установите с помощью степлера.
Для первого ряда черепицы (внизу крыши) поместите кусок черепицы твердой стороной, выступающей за край водостока (ощущается перевернутым) на 1/4 дюйма, и установите его с помощью кровельных гвоздей.
Затем, поднимаясь по крыше, установите и уложите черепицу до пика.
При установке следует учитывать несколько моментов:
- Всегда нависайте над гидрозатвором и облицовка досок обрезает доски примерно на 1/4 дюйма.
- Всегда чередуйте швы в черепице, чтобы сделать ее водонепроницаемой. Это потребует от вас обрезать и сместить четные ряды примерно на 1/3.
Для козырька отрежьте сплошную полосу от одного из кусков черепицы и установите ее сложенной поверх козырька.
Подробнее об установке черепицы читайте в этой статье.
ШАГ 7. УСТАНОВИТЕ ВЕРХНЮЮ ОТДЕЛКУ
Теперь, когда ваша крыша полностью установлена, вам нужно сделать окончательную облицовку поверх верхнего водосточного края сайдинга.
Используйте тот же угол фермы, чтобы разрезать эти части и заставить их идти от пика крыши к краю крыши.
ШАГ 8: УСТАНОВИТЕ SOFFIT SHIPLAP
Установка щитка на потолок не является обязательной, но мне нравится законченный вид, который он придает нижней стороне деревянного навеса.
Для установки внахлест просто с помощью отрезной пилы отрежьте куски шипа, которые помещаются между сайдингом дома и облицовкой передней панели на нижней стороне крыши, и установите их, начиная с пика полностью вниз, защелкнув их вместе при установке. .
После завершения установки заделайте все швы между деревом на всех частях конструкции крыши для подготовки к покраске.
ШАГ 9: КРАСКА
Последний шаг в нашем процессе создания двускатной крыши над входной дверью — это покрасить всю древесину! Будьте осторожны, чтобы краска не попала на черепицу или на край капель.
Мы решили покрасить большую часть нашего дома в основной цвет, за исключением лицевой облицовки вокруг фасада и над крышей, которую мы покрасили в наш цвет отделки.
Так что вы думаете о деревянном навесе, который мы построили над входной дверью? Мне это очень нравится!
Надеюсь, этот простой урок о том, как построить двускатную крышу над входной дверью, был для вас полезным и полезным!
Как и было обещано, вот инструкции для печати:
Время подготовки: 2 часа
Активное время: 8 часов
Дополнительное время: 1 день
Общее время: 1 день 10 часов
Сложность: Умеренный
Оценочная стоимость: 125 долларов США
Инструкции
- Определите, какой ширины и глубины должна быть ваша ферма.Также определите, какую крышу вы будете использовать в качестве шаблона шага.
- Постройте кронштейны из 2×4, скрутив вместе L-образные формы и добавив между ними кусок под углом 45 градусов. Установите кронштейны заподлицо с верхней частью обивки двери и вплотную к обшивке боковой двери.
- Используйте шаблонную крышу, чтобы измерить и отрезать угловые доски фермы, затем прикрутите их вместе и в торцевые крышки. Добавьте опорные доски, а затем прикрутите всю стропильную конструкцию к кронштейнам.
- Установите лицевую накладку с обоих концов, фанеру сверху и лицевую накладку спереди.
- Установить отлив по всем швам фанеры.
- Прикрепите гудрон к фанере, а затем установите черепицу на крышу.
- Установите лицевую накладку на отливную кромку на крыше.
- Гвоздь и канавка вхлестать внахлест в потолке и заделать все деревянные швы.
- Покрасить все дерево.
Банкноты
В этом руководстве в качестве шаблона для ферм используется существующая крыша.
Не стесняйтесь, дайте мне знать, если у вас возникнут какие-либо вопросы, когда вы собираетесь сделать собственный навес для входной двери!
И не забудьте ознакомиться с этими замечательными проектами DIY на открытом воздухе в рамках конкурса #diyprojectchallenge:
в этом месяце.
