устройство конструкции и расстояние между лагами
На чтение 9 мин Просмотров 158 Опубликовано Обновлено
Легкие строения с несущим остовом из балок и стоек возводятся быстро по простой технологии на долгие годы. Пол в каркасном доме делают после устройства фундамента, затем строят стены. Особенности половой конструкции обусловлены тем, что деревянный остов подвергается действию влаги, плесени, грибка, есть опасность возгорания. Чтобы пол служил долго, необходимо устраивать естественное вентиляционное пространство.
Особенности устройства каркасного дома
Пол в каркасном доме с утеплителемВ каркасном строении все нагрузки воспринимает каркас из древесины. Остов обшивают деревянным брусом толщиной 35 – 70 мм, плитами OSB, готовыми заводскими щитами из досок. Вертикальную обвязку стоек делают балками, которые также относятся к категории несущих элементов каркаса.
Гидроизоляцию обеспечивают установкой специальной пленки.
Пол делают из влагостойкой фанеры, цельной древесины, конструкцию первого этажа бетонируют, чтобы повысить несущую способность. Черновые полы являются сразу и перекрытием, при этом балки крепят к фундаменту так, чтобы между ними проходил изоляционный слой от влаги. Иногда в качестве фундамента служат забивные или закручивающиеся сваи, поэтому теплоизоляцию делают под всем полом.
Для утепления ставят:
- минвату;
- пенопласт, пенофол, пенополистирол;
- целлюлозную эковату.
Древесину каркаса, стен, пола обрабатывают антисептиками против гнили, микроорганизмов и средствами, повышающими стойкость материала к влажности и возгоранию.
В конструкции предусматривают вентиляционные изолированные пространства, которые позволяют перемещаться воздушным потокам. В результате испаряется конденсат, уменьшается сырость.
Расстояние между лагами пола
Чем тоньше предполагается половая доска, тем чаще укладывают лагиШагом называют определенное, часто равное расстояние между аналогичными деталями каркаса.
Размер промежутка принимают не от края фундамента, а считают от центра одной лаги до середины другой.
Расстояние между опорными прогонами полового покрытия считают в зависимости от разных факторов:
- размера и толщины отделочного материала;
- габаритов утеплительных матов или рулонов;
- нагрузок на пол, причем предусматривают запас прочности в 1,5 – 2 раза.
Для фанеры, размеры которой обычно 2,5 х 1,25 м, делают шаг 417 или 627 мм так, чтобы состыковка краев панели была на каждой четвертой или шестой лаге. Толщина листа должна обеспечивать общую высоту 16 – 20 мм, поэтому ставят два слоя.

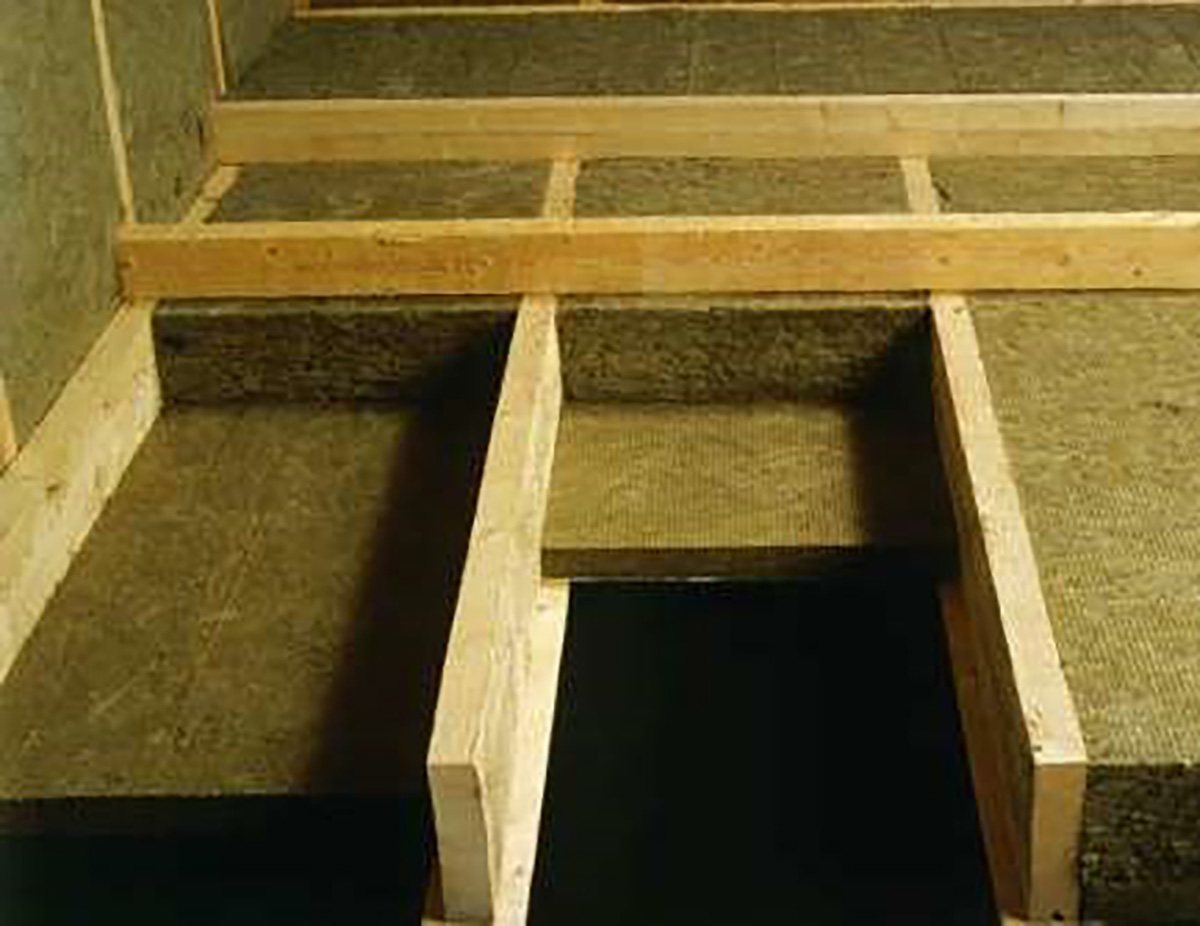

Для утеплителя из каменной ваты лаги делают по ширине плиты без зазоровПлиты утеплителя имеет ширину 500 или 600 мм, потому промежуток между лагами делают 525 или 625 мм. При длине панелей 1,2 м их можно резать на удобные части, если при этом получится выбрать единый шаг для фанеры и изоляции.
Между лагами под полом ставят поперечные перемычки. Они нужны для соединения щитов или листов влагостойкой фанеры на торце (1,25 м).
Под дощатый пол такой промежуток принимают по протяженности досок. Если элементы разного размера, их подрезают в одну длину.
Поперечные перемычки не ставят в случае бетонирования поверхности толщиной больше 4 см. Вторым вариантом исключения таких элементов в каркасе пола является укладка на водостойкую фанеру половой доски толщиной от 20 мм, или если будет укладываться паркет со смещением стыков относительно соединений фанеры. Шаг лаг высчитывают инженеры конструкторы при составлении проекта дома.
Разновидности пола
Монолитные перекрытия обладают лучшей несущей способностьюЕсть много способов обустроить половое покрытие в каркасной постройке, но выбор определяется периодичностью проживания и материальным положением собственника. В дачной постройке делают облегченные варианты перекрытия, жилые дома обеспечивают утепленными конструкциями с каркасом повышенной прочности.
Пол устраивают по технологии:
- монолитное бетонное перекрытие;
- каркасная структура;
Монолитно основание тяжелое, долго сохнет и набирает прочность, но выдерживает большие нагрузки по сравнению с дощатым настилом.
Шпунтованную доску укладывают по определенной технологии, поэтому мастеру нужно иметь навыки работы с древесиной.
Шпунтованную доску укладывают по определенной технологии, поэтому мастеру нужно иметь навыки работы с древесиной.Монолитный пол
Укладка пола на бетонное основание в каркасном домеБетон используют в качестве основания под укладку верхнего отделочного слоя из плитки, ламината и др. Заливают смесь после ряда мероприятий, направленных на повышение несущей способности грунта изоляции от влаги.
Выравнивают поверхность почвы, срезают плодородный пласт на глубину 15 – 20 см, затем устраивают песчаную и щебеночную подсыпку. Слой песка насыпают высотой 10 – 15 см, его проливают водой и трамбуют, чтобы увеличить плотность. Поверх кладут щебеночный гравий высотой 20 – 50 см и также утрамбовывают.
Перед бетонированием прокладывают гидроизоляционную мембрану, которую выполняют из двух слоев рубероида. Второй пласт раскатывают в поперечном направлении и клеят на готовой битумной мастике или разогретой смоле.
Утеплитель кладут поверх изоляции, его толщину берут из проектных сведений.
Для пирога пола лучше брать пенопласт, т. к. материал имеет низкий показатель водопоглощения. Сверху ставят пароизоляцию от бытовых паров, которые способствуют образованию конденсата. Если необходимо, делают опалубку под заливку.
Бетон приготавливают в бетономешалках. Берут материалы в концентрации 1:3:6, (цемент, песок, щебень, соответственно). Вода составляет половину объема цемента, но ее количество можно увеличить до 0,6 – 0,67 объема, чтобы смесь получила необходимую пластичность. Жесткие растворы дают малую усадку, но их трудно укладывать в конструкцию.
Лучше залить весь пол сразу на толщину 12 – 18 см, но можно выкладывать смесь частями. Свежие объемы сразу обрабатывают вибратором для избавления от воздушных пузырей. После застывания (на вторые сутки) поверхность покрывают слоем опилок и увлажняют два раза в день, чтобы поверхность не потрескалась. Дальнейшие работы выполняют на 10 – 12 день, а 100% прочности бетон наберет на 28 сутки.
Каркасный пол

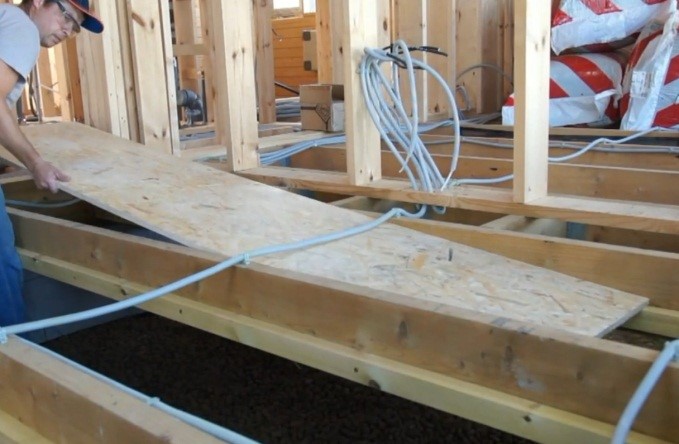

Каркасный пол из балок и прогоновТакую разновидность перекрытия делают, если дом построен на сваях, столбах или ленточном фундаменте.
Конструкция представляет собой остов в виде сочетания балок и прогонов, которые бывают несущими, связными или промежуточными. Первоначальный этап включает установку лежней в форме толстых досок, укладываемых на фундамент. Места опирания оборачивают гидроизоляцией, а сами элементы фиксируют анкерами в тело фундамента.
Виды напольного покрытия отличаются в зависимости от материала:
- Массивная доска. Есть изделия с вертикальными боковыми поверхностями, другую разновидность выпускают с пазами и ответными гребнями. Замковое соединение образует плотное покрытие без щелей. Чаще ставят доски длиной 2 – 6 м, ширина составляет 120 – 200 мм.
- Паркетная доска. Отличие от предыдущего вида в габаритах элементов. Паркетная доска снабжена замками в виде выступов и пазов по продольным граням и на торцах элементов. Правильная длина досок 0,5 – 1,5 метра, а толщина колеблется в диапазоне 15 — 20 мм.
- Клееные доски. Изготавливают из нескольких слоев деревянных отходов, которые соединяют под давлением. Верхний слой отделывают дорогой породой, а основу делают из рядовой древесины. Изделия по качеству ничем не уступают натуральным доскам.
- Паркет. Является мелкоразмерными досками с замками со всех сторон. Материал непрочный и требует жесткого основания для монтажа.
Верхний слой отделывают дорогой породой, а основу делают из рядовой древесины. Изделия по качеству ничем не уступают натуральным доскам.Каркас из лежней дает прочную и жесткую конструкцию. В теле лежней пропиливают посадочные места для установки лаг. Для первого этажа каркасного строения применяют балки поперечного сечения 100 х 200 мм, в перекрытии второго яруса используют размер лежней 50 х 150 мм или 70 х 200 мм.
Черновой пол
Черновой дощатый пол под лагамиСхема представляет собой дощатый слой, который размещают в межбалочном промежутке. Щиты обеспечивают ровную площадь для монтажа досок чистого пола. В пространстве ставят утеплитель, изоляционные слои сверху и снизу.
Черновой пол в каркасном доме бывает:
- По лагам. Ставят под ламинат, ковролин, линолеум, стяжку. Слой ритмично и одинаково распределяет нагрузку.
- Под лагами. Внизу лаг монтируют черепные бруски в виде основания для фиксации черновых досок.
- По несущим балкам. Такое опорное покрытие продумывают на стадии проектирования.
Качество древесины для чернового настила играет второстепенную роль, поэтому ставят недорогие и мягкие породы. Черновое покрытие испытывает малые нагрузки, его не будет видно после окончательной отделки пола. Допускают в качестве материала необрезные доски, которые имеют обзол на кромках, но при этом с них снимают остатки коры.
Расстояние между досками чернового пола делают 5 – 15 мм. Перед устройством устраивают вентиляцию подпола, для этого сверлят круглые отверстия в стенах на углах дома. Допускают применение плит ДСП, фанеры с обработкой антисептиком. Если длина элементов короче промежутка между лагами, прибивают дополнительную обрешетку.
Особенности монтажа своими руками
Чтобы деревянный каркас не гнил, выполняются продухи для вентиляции полаПеред монтажом каркасного пола приобретают пропитки, чтобы продлить срок работы несущих элементов.
Используют разогретую олифу или масляную отработку от двигателей. Во время устройства каркасного пола предусматривают выходы для труб канализации, водопровода, оставляют для них место или ставят сразу.
Этапы сборки:
- изготовление продухов в фундаменте или цоколе;
- подготовка для укладки теплого пола, установка системы;
- укладка лежней, опор и прогонов пола;
- установка обвязки и лаг;
- утепление, изоляция;
- настил чистого пола.
Несущую основу монтируют на земле, часто это железобетонная монолитная плита. Подготовительный пол выполняют из необрезного материала. Несущий каркас ставят из деревянных прогонов, на них размещают лаги, балки — это несущие элементы. Опоры представляют собой деревянные столбы под прогоны, предохраняющие балки от соприкосновения с раствором. Обрешетку выполняют деревянной рейкой сечением 50 х 50 мм, которые монтируют на балочную систему.
Советы и рекомендации
Опоры делают из древесины, а основанием под них служит бетонная основа, которую предусматривают под каждый столб.
Изоляцию выполняют рубероидом в 2 слоя. Поверхность бревен выравнивают под укладку чистого пола, для этого срезают слой древесины до 20 мм, чтобы выдержать уровень. Используют бензопилу, топор.
Площадь установки лаг равняют подкладкой пластин до тех пор, пока не будет достигнут положительный результат проверки строительным уровнем на длинной рейке.
При настилке досок шпунтовый выступ плотно входит в паз. Крепят дощатые элементы к лагам шурупами или саморезами с промежутком 2 см от кромки. Метизы ставят под углом к середине доски. Шляпки запотаивают в тело доски, а отверстие шпаклюют или заделывают кусочком подходящей древесины.
СТРОИМ БАНЮ. ЧАСТЬ 4: Лаги пола и каркас
В прошлый раз мы говорили о фундаменте и об обвязке из бруса.
Теперь возводим каркасные стены из клееного пиломатериала. Перед тем, как строить, материал обрабатываем огнебиозащитой.
Подготовка: Кладём лаги пола
Размеры лаг — 5*20 см или 8*20 см. Это основа для каркаса. Каждая лага кладется на обвязочный брус. Лаги опираются на всю ширину обвязочного бруса.
Расстояние между лагами выбираем исходя из размера утеплителя, который будет использоваться для пола. Например: ширина утеплителя плитного — 60 см. Тогда расстояние между лагами — 59 см. Это исключит возникновение мостиков холода на стыке утеплителя и лаги.
Сборка стен
Стены МОЖНО собирать вертикально, но удобнее делать это в горизонтальном положении на балках пола.
Сборка стены начинается с разметки первой доски. Эта доска — нижняя обвязка, к которой прикрепим стойки каркаса. Расстояние между стойками выбираем так же, как и расстояние между лагами. Если ширина утеплителя — 60 см, то расстояние между стойками — 59 см.
При монтаже стоек обязательно следим за их вертикальностью с помощью уровня.
Важно: крепление для стоек в каркасном доме — гвоздевое. Саморезы — менее прочный крепеж, и для несущих конструкций он не подходит.
Место для окон и дверей
Помните о месте для окон. Там, где будет окно, стойки каркаса разрываются на высоту окна.
Важные моменты:
- над окном устанавливаем разгрузочный ригель, который врезается в верхнюю часть оконного проема прямо в стойки. Ригель — это опорная балка, которая крепится горизонтально прямо над окном. Ригель монтируют, чтобы зимой из-за снеговой нагрузки проем не деформировался;
Красным — разгрузочный ригель. Зеленым — раскосы.
- оконный и дверной ригели можно заменить на единый ригель во всю длину каркасной стены. Этот вариант даже лучше, потому что он делает нагрузку на балки равномерной по всей длине стены;
- шаг между стойками в местах с окнами может меняться в меньшую сторону.
Верхняя обвязка
После того, как стойки прикреплены к нижней обвязке, с другого края стоек монтируем обвязку. Она соединит стойки вместе. Это — верхняя обвязка.После этого устанавливаем вторую верхнюю обвязку. Она нужна для соединения (завязки) стен. Между первой и второй верхними обвязками прокладывают утеплитель — джут.
Раскос
Неотъемлемая часть каркасной стены — раскос. Он придает стене жесткость и устойчивость к боковым нагрузкам. Пока стена лежит на полу, прикладываем доску к стойкам под углом 45-60 градусов. Размечаем места пересечения стойки и будущего раскоса. В местах пересечения выпиливаем выемки, в которых будет находиться раскос. После того, как раскос «лег» в подготовленные выемки, крепим его гвоздями к стойкам.
Поднимаем стены
После того, как стена собрана, поднимаем ее и фиксируем временными укосами к нижней обвязке. Так же поступаем с другими внешними и несущими внутренними стенами.
Соединение стен
Стены соединяем вторыми верхними обвязками. Для этого обвязка одной из стен делается короче, а обвязка другой — длиннее. Так получаем нахлест второй верхней обвязки на обвязку первой.
Собираем внешние и внутренние несущие стены. Внутренние перегородки установим позднее на предчистовое покрытие пола. Следующий этап — стропильная система бани.
Запомнить:
- Укладываем балки. Расстояние между ними зависит от ширины утеплителя.
- Стены удобнее собирать в горизонтальном положении.
- Крепление для стоек в каркасном доме — только гвоздевое.
- Для оконных и дверных проемов обязательно монтируем ригели.
- Монтируем две верхние обвязки. Одна — для соединения балок, вторая — для соединения стен.
- Устанавливаем раскос.
- После того, как подняли стену, фиксируем ее временными укосами к нижней обвязке.
- Соединяем стены верхними обвязками.
Расчёт Лаг Для Пола Каркасного Дома Без Калькулятора 🛠 Не про каркас
Уважаемые товарищи, а вы уверены в том, что вам интересен именно расчёт лаг для пола каркасного дома? Именно расчёт, как процесс подбора материала, ширины, высоты и длины будущей лаги перекрытия (пола). С постоянным перебором этих параметров вручную или в калькуляторе лаг пола. Уверены? А вот я совершенно не уверен в целесообразности затраты такого количества сил при возможности получения необходимого результата более простым альтернативным способом.
Всё дело в том, что при строительстве каркасного дома используется небольшая номенклатура стандартных строительных материалов. И одним из этих стандартных строительных материалов является доска размеров 200х50 (195х45) и/или 150х50 (145х45). Среди более современных материалов, являющихся аналогами доски ситуация аналогична, их размеры стандартизированы и весьма похожи на размеры доски.
Таким образом так называемый расчёт лаг каркасного дома превращается всего лишь в выбор двух параметров: материала лаги и её длины.
И никаких калькуляторов!
К чему приводит неправильный расчёт лаг для пола каркасного дома
Интернет полон отзывов о том, как прогибаются, скрипят и пружинят полы в каркасных домах. Слезливых текстов и видео на эту тему полным-полно.
Благодаря этой профанации и популизму уже сформировалось широко распространённое мнение о том, что каркасный дом – это плохо.
Несмотря на то, что негативных отзывов много, в них нет одной важной детали – правдивого рассказа о том, что на самом деле эти каркасники построены либо бракоделами из разрекламированных компаний, либо руками проходимцев из непонятно где найденных бригад.
Как и нет понятного объяснения тому, на что обратить внимание при монтаже перекрытия каркасного дома вцелом и какие параметры лаг для пола каркасного дома важны в частности.
Многие пытаются делать правильно, но…
…мне, например, не всё в этих видео нравится. Мягко говоря…
Собственно в данной статье будет показан простейший способ расчёта лаг пола и будет рассказано о главном параметре, влияющем на качество и надёжность перекрытий каркасного дома.
Важно
Следует отметить, что лаги (балки) это всего лишь одна из составляющих конструкции перекрытия каркасного дома.
В качественном перекрытии должны быть использованы все элементы конструкции и все они по параметрам должны быть подобраны друг к другу.
Расчёт лаг из доски для пола каркасного дома
Самым распространённым и доступным материалом, который используется для устройства лаг перекрытия каркасного дома являются доски. Стандартные размеры досок, которые вы можете купить в любой торговой точке нашей необъятной страны:
- 200х50 (195х45)
- 150х50 (145х45)
Несколько важных примечаний к процедуре выбора параметров лаг для пола каркасного дома с помощью таблиц:
- в связи с тем, что на российском строительном рынке крайне сложно найти настоящую сухую строганную калиброванную доску, при закупке материалов следует особенное внимание уделить качеству досок для лаг (балок) перекрытий,
- я конечно надеюсь на то, что вы не будете ставить на перекрытия своих каркасных домов танки, автомобили и другую важную многотонную домашнюю утварь, но на всякий случай в таблице указаны параметры лаг для достаточно высокой нагрузки – 300-400 кг/м2.
| Размер доски | Расстояние между лагами (по центру) | Максимальная длина пролёта |
|---|---|---|
| 150х50 мм | 400 мм | 3480 мм |
| 600 мм | 2850 мм | |
| 200х50 мм | 400 мм | 4240 мм |
| 600 мм | 3460 мм |
Как вы уже заметили, главный параметр который мы подбираем – это длина пролёта.
Иначе говоря, расстояние между опорами – несущими стенами каркасного дома.
Следует понимать, что ширина доски 200 (195) или 150(145) в случае использования лаг такого размера в перекрытии первого этажа напрямую влияет на толщину утепления. То есть, при использовании в качестве лаг досок, максимальное утепление перекрытия первого этажа составит 200 мм, что по нынешним временам не так уж и много. Также очевидно, что такая толщина утепления совершенно не подходит для энергоэффективных домов.
Эти выводы плавно подводит нас к необходимости использования в перекрытиях других, более современных материалов.
Расчёт лаг из двутавровой балки для пола каркасного дома
Изобретение деревянной двутавровой балки оказало огромное влияние на архитектуру и конструкцию каркасных домов. В первую очередь на архитектуру. Возможность перекрывать большие пролёты с помощью лёгкого, прочного конструкционного элемента, имеющего идентичные с доской параметры (ширина, высота) очень востребована архитекторами и конструкторами каркасных домов.
Посмотрите насколько увеличилась длина пролёта по сравнению с обычной доской.
| Размер балки | Расстояние между лагами (по центру) | Максимальная длина пролёта |
|---|---|---|
| 240х65 мм | 400 мм | 4500 мм |
| 600 мм | 3930 мм | |
| 300х65 мм | 400 мм | 5350 мм |
| 600 мм | 4700 мм |
При этом двутавровые балки:
- имеют более стабильные размеры и качество,
- имеют меньший вес, а следовательно более удобны в монтаже,
- имеют большую ширину при сохранении качества изделия, что позволяет эффективно утеплить перекрытие первого этажа.
Единственным фактором, сдерживающим повсеместное использование деревянных двутавровых балок в строительстве каркасных домов является их цена.
Ещё одним неоспоримым преимуществом двутавровых балок является то, что они позволяют размещать инженерные системы и коммуникации непосредственно в перекрытии.
Для этого в ОСП двутавровой балки вырезаются круглые или прямоугольные отверстия.
Расчёт лаг из LVL-бруса для пола
Брус LVL (Laminated Veneer Lumber) – очень прочный композитный материал, состоящий из склеенных между собой деревянных ламелей.
Он напоминает очень толстую фанеру и имеет похожий процесс производства.
С помощью этого конструкционного материала можно строить очень интересные и красивые как внешне, так и с точки зрения инженерных решений деревянные здания.
Но, в данной статье речь идёт лишь о лагах перекрытий каркасного дома. И моё мнение заключается в том, что в каркасном доме LVL-брус целесообразно применять в единичных экземплярах в качестве опорной балки для перекрытия.
Применять там, где необходимо перекрыть очень длинные проёмы. И никак по-другому. Кстати, решение на фото выше кажется мне неоправданно дорогим и ненужным.
В связи с тем, что LVL-брус является решением эксклюзивным, никаких таблиц по нему не будет. Брус LVL практически всегда изготавливается индивидуально под каждый проём и каждое перекрытие.
Мне нравится3Не нравитсяУстройство каркаса, стены, пола каркасного дома
Устройство каркаса, стены, пола каркасного дома напоминает конструктор, если говорить о простоте сборки. Все в его устройстве предельно просто и функционально, ведь изначально каркасные дома предназначались для переселенцев в Северную Америку, чтобы быстро обеспечить их временным жильем. Поэтому такие дома еще называют канадскими.
Со временем их довели до ума и они стали постоянным удобным жильем.
Этапы сборки каркасного дома
На фундамент собирают нижнюю обвязку дома, к лагам пола прикрепляют доски из дерева строганые шпунтованные с помощью саморезов и гвоздей |
| 2. Сборка каркаса К нижней обвязке и полу крепятся угловые и другие опорные стойки, на них доски и балки перекрытия, стропила, собирают верхнюю обвязку и каркас крыши |
| 3. Установка стен После сборки каркаса к нему крепятся каркасные щиты, изготовленные строго по проекту и чертежам и укомплектованные всеми необходимыми материалами |
Устройство пола и каркаса дома
1. Устройство пола
В качестве покрытия для пола обычно берется строганная, шпунтованная доска, которая ложится перпендикулярно лагам пола и прибивается к ним под углом таким образом, чтобы гвозди не были заметны снаружи и не мешали дальнейшей работе с полом.2. Каркас дома
Важнейшей частью в устройстве каркасного дома является его каркас. Каркас дома — это жестко сцепленный в трех плоскостях «скелет» здания из брусьев разной площади сечения, на который крепятся остальные части конструкции дома, такие как стены, крыша и т.д. От жесткости сцепки каркаса будет зависеть прочность будущего дома. Важно заранее рассчитать все силы и нагрузки, которые будут действовать на каркас. Также важно из какой древесины создается каркас. К древесине предъявляются четкие требования по влажности: она должна быть правильно высушена и обработана, в этом залог долговечности дома.
Устройство стены каркасного дома
Устройство стены каркасного дома, как правило, представлено сэндвич-панелью из нескольких материалов, каждый из которых имеет определенное функциональное значение.
1. Утеплитель — самый важный слой в каркасном щите
В настоящее время в качестве утеплителя для щитов каркасного дома применяют несколько современных материалов, обладающих низкой теплопроводностью при сравнительно небольшом объеме. Например, минеральная вата или базальтовая плита, которые при толщине в 15 мм заменяют 2 метра кирпичной кладки. Или еще более технологичный пенофол, которого достаточно всего 3-4 мм. На рисунке ниже представлен утеплитель из эковаты, как альтернативный вариант.
Устройство стены каркасного дома
2. Пленки для защиты от пара и воды
С внутренней стороны от утеплителя располагается парозащитная пленка, с внешней — гидрозащитная. Мембрана от влаги необходима, чтобы утеплитель не намокал и не терял свои защитные свойства. Конечно, из-за этих пленок дом совершенно не дышит, поэтому желательно его оборудовать системой вентиляции.
3. Материалы для внутренней и наружной обшивки щита
Самый внутренний слой обшивки в устройстве стены каркасного дома — это гипсокартон, он имеет ряд достоинств, не токсичен и не горит.
Снаружи дом обшивают цементно-стружечными плитами ЦСП или ориентированно-стружечными плитами ОСП. И те, и другие имеют свои преимущества — экологичные, морозостойкие, ЦСП еще и не горит. Также есть вариант наружной обшивки второсортной доской. Кроме всего наружную обшивку порой облицовывают кирпичом или декоративными панелями.
Каким бы не казалось устройство каркаса, стен и пола каркасного дома простым, вы должны хорошо разбираться в этом, если собираетесь построить или купить каркасный дом в Ярославле, потому что это позволит вам избежать ненужных ошибок при строительстве дома или оценить правильность соблюдения технологии сборки при его выборе. Только тогда такой дом будет отвечать всем заявленным характеристикам надежности и долговечности.
Наши технологии и проекты:
Укладка мраморного пола на каркас. Фальшпол
Кроме традиционной укладки мрамора на пол посредством клея или раствора ее возможно выполнить на каркас. Из-за своей конструкции такие полы, смонтированные на основе, называют также фальшполами, иногда еще и «подвешенными» или «приподнятыми».
Плюсы мола из мрамора уложенного на каркас
Мраморные полы, уложенные на каркас, имеют пустое пространство между основанием пола, на который установлен каркас, и напольными плитами. Это пространство позволяет свободно размещать под напольным покрытием все инженерные коммуникации (электрическую проводку, кабели, системы безопасности и управления и т.д.).
Пространство между основанием и напольным покрытием регулируется по высоте, что позволяет компенсировать недостатки строительного основания, если оно не выровнено по уровню «в ноль».
Пол, смонтированный таким способом, оказывается в самых оптимальных условиях при эксплуатации, потому что в ходе его монтажа полностью исключается контакт камня с растворами или клеями. Для укладки пола мрамором это очень важная особенность, поскольку этот камень обладает высокой пористостью и впитывает в себя жидкости, после чего на поверхности могут образоваться неприглядные пятна.
Конструкция мраморного фальшпола
Используется несколько технических решений и конструкций монтажа фальшпола, но самое распространенное применение имеет конструкция, которая состоит из каркаса и напольных панелей.
Комплект такого типа конструкции состоит из:
— несущего каркаса – стоек и поперечных металлических балок, называемых стрингерами;
— модульных напольных панелей с мраморной плиткой, состоящих из нескольких слоев, которые устанавливаются на каркас.
Вертикальная стойка — это стальной болт 18 мм в диаметре и с плоской планкой в основании. На болт накручивается гайка, к которой прикреплена верхняя опорная крестовидная пластинка. На данные пластинки накладываются поперечные стрингеры или сами напольные панели. Резьбовая конструкция вертикальной стойки дает возможность регулировки уровня по высоте опирающейся на нее опорной пластинки. Диапазон регулировки – от 50 до 800 мм. Таким образом, можно уменьшить пустое пространство между мраморным напольным покрытием и основанием, если высота потолков в помещении низкая.
Несущие поперечные стрингеры изготовлены в форме стальных профилей, у которых нижние ребра размещаются поверх опорных пластин вертикальных стоек. При расчётах незначительных нагрузок поперечные балки при монтаже мраморных фальшполов не применяются.
В таком случае панели размещаются своими уголками прямо на опорные пластинки вертикальной стойки.
Модульные панели – это сложные конструкции, состоящие из нескольких слоев. Самый нижний слой основания напольной плитки изготовлен из нержавеющей стали, имеющий толщину 3 мм и прочной древесно-стружечной плиты с прикрепленной на нее мраморной плиткой.
Монтаж мраморного пола на каркас
Перед тем как монтировать мраморные полы на каркас, нужно убедиться, что основание пола не имеет значительных и резких перепадов по высоте, глубоких каверн и выбоин. Основа пола должна быть надежной и тщательно высушена. Необходимым условием начала монтажа металлического каркаса с напольным покрытием является обеспыливание основания.
Монтаж производится в следующей последовательности:
— к основанию пола посредством дюбелей или эпоксидного клея крепят вертикальные металлические стойки-болты;
— на стойки-болты размещают поперечные стрингеры (поперечные балки), на эти стрингеры или при их отсутствии непосредственно на вертикальные стойки-болты монтируют модульные плиты с мраморным покрытием;
— регулируется высота вертикальных стоек-болтов для того чтобы уровень плоскости пола из мрамора уложенного на каркасе был выровнен.
Полы на ленте и сваях для каркасного дома своими руками. Плюсы и минусы деревянного пола на лагах
Полы в каркасном доме можно монтировать нескольких видов. Выбор технологии монтажа и материала для чернового пола зависит от типа фундамента, веса дома и климатических условий. Зачастую, в каркасниках устраиваются деревянные полы на лагах, независимо от типа фундамента, кроме случаев, когда дом строится на железобетонной плите.
Рассмотрим поэтапно технологию монтажа деревянных полов на ленточном и свайном фундаментах.
Плюсы полов на лагах- Качественная звуко и тепло изоляция. Внушительный слой утеплителя не только сохраняет тепло в доме, но и обеспечивает дышащий звуковой вакуум, который не пропускает громкие звуки с улицы, даже если они возникаю непосредственно под полом. По деревянному полу приятнее и теплее ходить босиком, что является существенным приоритетом, для людей которые любят ходить босиком в своем доме.
- Бюджетная стоимость. Стоимость деревянных полов на лагах обойдется значительно дешевле в отличие от бетонных полов, которые необходимо будет так же утеплять, заливать стяжку чтобы выровнять пол для финишной отделки.
Стоимость деревянных полов на лагах обойдется значительно дешевле в отличие от бетонных полов, которые необходимо будет так же утеплять, заливать стяжку чтобы выровнять пол для финишной отделки.каркас пола на лагах
- Легкость проведения коммуникаций и простой демонтаж. В случае непредвиденных повреждений, требующих ремонта, проведения дополнительных коммуникаций, полы на лагах можно самостоятельно разобрать, вырезать необходимые проемы для канализации и прочих коммуникаций и в таком же порядке собрать. В случае же с железобетонными основаниями такая возможность отсутствует или же выполняется со значительными трудозатратами.
полы на лагах просто демонтируются
- Экологичность. Деревянный пол монтируется из натурального дерева и если Вы используете и в качестве утеплителя не синтетические, а природные материалы, то экологичность основания Вашего пола приближается к максимальной.
- Деревянный пол на лагах более безопасен, в отличие от бетонных полов. Дерево мягче камня, при падениях риск получения серьезной травмы значительно меньше. Не мало важным является тактильные ощущения, по деревянном полу приятно ходить босиком
Дерево мягче камня, при падениях риск получения серьезной травмы значительно меньше. Не мало важным является тактильные ощущения, по деревянном полу приятно ходить босиком- Пожароопасность. Эти недостаток присущ всем конструкциям из дерева и требует строго соблюдения правил пожарной безопасности. Особенно ответственно необходимо отнестись к защите пола в горячих точках дома , таких как кухня и места у печи если таковая имеется в доме.
- Слабая влагостойкость. Дерево хорошо впитывает влагу, что особенно отражается на деревянных полах. Следует избегать обильных затоплений полов на лагах, поскольку влага из такого пирога пола, будет выходить очень долго и с негативными последствиями в виде вспучивания, изменения геометрии пола и возможно появление грибка и плесени.
чрезмерное намокание деревянных полов может вызвать появление плесени
- Повышение уровня пола. Лаги уменьшают высоту помещения на 15-20 см , что в некоторых домах может быть критично из за изначально низких потолков.
- Опасно и не рекомендуется монтировать системы теплых полов. Теплые полы установленные внутри каркасных полов, потребуют больших затрат на защиту дерева от высоких температур и создают неоправданный риск возгорания полов. Потому, по правилам пожарной безопасности и с учетом здравого смысла не рекомендуется монтировать системы теплых полов в основании дома на лагах.
теплый пол не рекомендуется монтировать в полах на лагах
Слои деревянного пола каркасного домаСлой деревянных полов в каркасом доме, как на железобетонном фундаменте так и на свайном, состоят из нескольких слоев:
- Настил из досок, стружечных плит и прочих материалов. Данный настил называется черновым полом.
- Слой ветрозащиты, если полы монтируются на свайный фундамент, который создает большой зазор между черновым полом и грунтом.
- Слой влагоизоляционного материала. Могут использоваться современные материалы в которых объединенный ветро и влагозащитные материалы.
- Деревянные лаги. Создают основание для чистового полового покрытия, а так же дополнительное утеплительное пространство высотой от 15 см до 20 см.
- Утеплитель. Закладывается между лагами и полностью заполняет воздушное пространство пола. Может быть использован любой современный материал: каменная вата, пенополистирол и даже по старинке керамзит. Подробнее свойства и плюсы утепления керамзитом.
- Пароизоляция. Монтируется на лаги, над утеплителем и закрепляется следующими слоями пола.
- Поверхность чистового пола. Все перечисленные слои по лагам накрываются доской, ОСБ или даже ЦСП плитами в 1 или 2 слоя, в зависимости от проекта.
- Чистовое напольное покрытие. Финишный материал: ламинат, паркетная доска, паркет и прочие.
слои полов на лагах
Устройство пола каркасного дома на сваях Монтаж деревянного пола для каркасника, как на железобетонном фундаменте, так и на свайном имеют одинаковые принципы устройства.
Одним отличием является разница в толщине нижней обвязки по фундаменту, для ленточного фундамента она не требуется такая массивная как для свайного фундамента, для которого используется брус 150 мм.
Функции обвязки: усиление жесткости основания, равномерное распределение веса дома по фундаменту, основание для пирога полового покрытия. Для обвязки свайного фундамента используется стандартный брус с размерами 150 мм х 150 мм или 150 мм х 200 мм. Оптимальным материалом для обвязки, являются лиственные породы древесины ( лиственница, дуб), которые не гниют и которые со временем набирают все больше прочности. Чем больше толщина бруса выбирается исходя из расстояния между сваями, чем оно больше, тем толще должен быть брус. Для обвязки ленточного фундамента используется доска 5- мм х 150 мм. Для ж\б фундамента не требуется массивный брус, такой фундамент и так имеет хорошую прочность и не нужно дополнительно усиливать его жесткость по периметру.
обвязка ленточного фундамента брусом
Рассмотрим монтаж деревянной обвязки и пола на свайно-винтовой фундамент
- Если отверстия в головках сваи не были сделаны производителем, что в настоящее время встречается крайне редко, то высверливаем по 2-3 отверстия в наголовниках свай. Через данные отверстия, с помощью специальных болтов будет крепится брус. Перед началом работ еще раз промерьте и убедитесь что все сваи выставлены в одном уровне.
на головке сваи должны быть отверстия для болтов
- На головки всех свай вырезаем и раскладываем рубероид, который будет служить водостойкой прослойкой между металлической сваей деревянным основанием дома. Рубероид должен провисать с запасом не менее двух сантиметров с каждой стороны сваи. Все сваи, так же следует покрыть битумной мастикой.
- Раскладываем брус на головки свай по всему периметру, выполняем точные замеры и расчерчиваем места для спилов по длине. Рекомендуется мелом выполнить разметку и по сваям, что бы после спилов можно было быстро и точно выложить брус на свои места. Раскладка выполняется согласно проекту с соблюдением всех диагоналей. Места для стыковки бруса должны находится на свае. Недопустимо что бы место стыка бруса провисало.
Раскладка выполняется согласно проекту с соблюдением всех диагоналей. Места для стыковки бруса должны находится на свае. Недопустимо что бы место стыка бруса провисало.рубероид на свае под обвязкой
- Отрезаем брус по размерам и вырезаем места стыков. Стык бруса представляет собой одностороннее замковое соединение в пол тела бруса, длина которого должна составлять от 20 см до 30 см. Спилы стыков промазывают битумным раствором или специальным клеевым раствором, что создает гидроизоляцию.
стык бруса обвязки свайного фундамента
схема узлов обвязки
- Крепление обвязки. После обрезки размеров, вырезки замков, снова раскладываем по всему периметру брус на сваи. Крепление бруса к сваям начинается с углов и стыков. Сверлом по дереву, в брусе высверливаем отверстия, так что бы они совпадали с отверстиями в сваях. Через данные отверстия с помощью шестигранного болта брус плотно скрепляется со сваей. Вкручивать нужно так , чтобы головка болта тонула в теле бруса, не выходила з его плоскости.
брус закреплен к свае анкерным болтом утопленным в брус
- В местах стыковки бруса и особенно на углах, обвязка усиливается металлическими скобами с заостренными концами и диаметром 8 мм. Под скобы выпиливается канавка менее 1 см с помощью пилы.
крепление углов обвязки металлическими скобами и уголками
- После обвязки периметра, по такому же принципу монтируются обвязка по внутренним сваям, которые служат опорами для внутренних стен. Стыковка бруса выполняется так же в пол тела, скручивается со сваями, при помощи болтов и сбивается скобами, а так же брус, в местах стыков, скручивается металлическими уголками.
- Всю деревянную обвязку обрабатываем антисептиком и битумной мастикой. Обработку можно выполнять и до монтажа. Если позволяет высота фундамента, то удобней эту работу делать уже после монтажа обвязки, когда брус уже закреплён к сваям.
всю обвязку фундамента покрываем защитным раствором на битумной основе
Монтаж пирога пола каркасного дома
Раскладка и планировка коммуникаций
Перед глухим закрытием пола, необходимо определиться со способом прокладки коммуникаций в дом: канализация и водопровод.
Их можно предусмотреть и закладывать на стадии монтажа пола или прорезать под них проемы в полу после окончательного обустройства, что может повлечь дополнительные трудозатраты.
если требуется, заранее необходимо выполнить работы по монтажу коммуникаций дома
Монтаж чернового слоя пола.
Его задачей является защита пирога пола от внешней среды и удержание утеплителя. Для этого используют следующие виды материалов: ОСБ, любые водостойкие фанеры, обычный настил из досок 5см х 10см. Перед укладкой или после, ту сторону чернового пола, которая будет обращена к земле необходимо обработать водостойким составом на битумной основе и антисептиками. Стыки между досками и плитами замазывают герметиком. Наиболее экономным вариантом является использование ОСБ. Черновой настил крепится непосредственно к деревянной обвязке по сваям.
черновой пол из доски
черновой пол из ОСП
Гидроизоляция по черновому полу
Необходима для дополнительного барьера для влажности.
Используется специальная водостойкая пленка и гидроизоляция. Прибивается строительным степлером к черновому полу. Часто гидроизоляцию монтируют поверх лага и под лагами не пропускают, такой способ применяется в уже готовых домах, когда лаги демонтировать невозможно.
гидроизоляция чернового пола под лагами
гидроизоляция над лагами
Установка деревянных лаг
Поверх обвязки фундамента и чернового настила, на ребро монтируются лаги. Лаги представляют собой деревянный брус разным сечением. Лаги монтируются на ребро для того, чтобы предотвратить их проседание в случае дополнительной усушки, во время которой древесине свойственно скручиваться и прогибаться. Толщина лаг для пола зависит от шага нижней обвязки фундамента и может варьироваться: брус с размерами 100 х 200мм, 100х150мм, доска с размерами 50х200мм и 50х150мм, доски при устройстве лаг сшивают по две штуки. Расстояние между лагами должно быть меньше на 2-3 см от размера самого утеплителя, для того чтобы он плотно встраивался между брусом.
Например, если ширина листа утеплителя равна 60 см, то пролет между лагами должен быть от 57 до 59 см.
Монтаж лаг выполняется в следующем порядке:
- По периметру фундамента, на ребро прибиваются торцевые доски, которые служат для удержания лаг так же на ребре. Доски должны быть в одной плоскости с обвязкой фундамента.
монтаж торцевой доски на обвязку
- Фронтальные доски сбиваются под углом гвоздями 120мм
- Далее, размечаем по доскам расположение лаг с каждой из сторон и вырезаем лаги по размеру. Гвоздями прибиваем лаги к фронтальным доскам и к обвязке.
расстояние между лагами
расположение лаг между торцевыми досками
Установив лаги, устанавливаем и сбиваем гвоздями перемычки между ними. Перемычки изготавливается из того же материала что и лаги. Перемычки необходимы для укрепления каркаса пола и для равномерного распределения нагрузки на всю конструкцию пола. Устанавливаются в местах, где согласно проекту будут монтироваться стены, а так же по всему периметру вдоль наружных стен.
Расстояние между перемычками рассчитывается согласно ширине плиты которой будет, зашиваться верхний слой пола и как правило составляет 1,25 метра.
монтаж перемычек для пола
расположение перемычек пола
Закладка утеплителя
Между лагами плотно раскладывается выбранный утеплитель. Рекомендуется использовать минеральную, каменную вату толщиной от 15 до 20 см. Если между лагами и утеплителем по тем или иным причинам остаются щели их следует забить остатками утеплителя или же запенить.
закладка утеплителя между лагами
Монтаж пароизоляционного слоя
Сверху утеплителя по лагам прибивается пароизоляционная пленка. Все стыки пленки должны находится на лагах и плотно прибиты. Лучше всего стыки, дополнительно пройти герметиками.
пароизоляция с зазором над лагами
Обшивка каркаса пола и финишная отделка
Заключительным этапом сборки полов по лагам, является монтаж верхнего слоя пола из доски, ОСБ плиты или иной фанеры. Крепится материал по лагам при помощи саморезов или гвоздей. Стыки плит должны находится на лагах. Финишную же отделку полового покрытия выполняют после окончательной сборки и усадки дома.
весь каркас зашивается доской или РСП плитами
Придерживаясь элементарной последовательности действий, изложенных выше в статье, практически любой может самостоятельно смонтировать качественные полы, на которые не будут разрушительно влиять изменения температуры и влажность. Такие полы прослужат долгие годы и без лишних потерь, будут сохранять тепло Вашего дома, в холодное время года.
Пол | Системы устройства пола ТехноНИКОЛЬ
Вид строительства
Промышленное и гражданское
Коттеджное и малоэтажное
Гидроизоляционный слой
Мастичный
Отсутствует
Полимерная композиция
Рулонный битумно-полимерный
Рулонный битумный
Рулонный полимерный
Тип изоляционной системы
Пол по грунту
Внутренняя изоляция
Промышленный пол
Тип несущих конструкций
Деревянный каркас
Железобетонные
Звукоизоляционный слой
Каменная вата
Отсутствует
Рулонный битумный
Возможность устройства «теплого пола»
Есть
Нет
Теплоизоляционный слой
Каменная вата
Экструзионный пенополистирол
Пенополиизоцианурат
Отсутствует
Как построить пол в доме: 11 шагов (с иллюстрациями)
На этом изображении показаны меловые линии размером 3 1/2 дюйма для плиты и 2 дюйма для кирпича.
Первым шагом к устройству пола для дома является прикрепление подоконников к фундаменту дома. В фундамент по периметру будут вбиты болты в бетон. Вы будете использовать эти болты, чтобы прикрепить подоконник к фундаменту. Плита подоконника должна быть квадратной, даже если фундамент заливался не квадратным.Это сделает вашу систему пола квадратной и, мы надеемся, сохранит остальную часть дома ближе к квадрату, когда вы подниметесь на крышу.
Выравнивание пола квадратом выполняется путем создания «треугольника 345» на вершине фундамента. Цифры обозначают длину в футах, 3 фута 4 фута 5 футов. Чем больше треугольник, тем квадратнее будет ваш пол. Просто удвойте 345, сделав ножки треугольника 6′-8′-10 ‘или больше. Это шаги, чтобы выровнять подоконники в доме без кирпича. Если в вашем доме есть кирпич, вам нужно будет добавить толщину кирпича к 3 1/2 дюйма с внешней стороны фундамента:
НАРИСИТЕ ПЕРВАЯ ЛИНИЯ:
Найдите самую длинную непрерывную фундаментную стену, измерьте и отметьте 3 1/2 дюйма с внешней стороны фундамента на каждом конце.
ОТМЕТЬТЕ УГОЛ: Найдите вторую самую длинную стену, которая соприкасается с первой стеной, отмерьте 3 1/2 дюйма от внешней стороны фундаментной стены и отметьте меловую линию (назовите это «Угловая отметка»). . Это отмечает внутренний угол подоконника.)
ОТМЕТЬТЕ 3 ФУТОВАЯ НОГИ: От угловой отметки отмерьте меловую линию 3 ‘и сделайте отметку на меловой линии (назовите это «3-футовой отметкой»).
ОТМЕТЬТЕ 4-ФУТОВУЮ НОГУ ДУГОМ: Попросите кого-нибудь подержать конец рулетки на Угловой отметке, измерить стену без меловой линии на 4 фута и нарисовать карандашом дугу.Дуга используется, потому что мы еще не знаем, где находится точка дуги для создания квадратной стены. Где-то на дуге будет пересечение, делающее две прямые квадратными.
ОТМЕТЬТЕ 5-ФУТОВУЮ НОГУ ДУГОМ: Попросите кого-нибудь подержать конец рулетки на отметке 3 фута и сделать дугу через 4-футовую дугу ноги. Пересечение двух дуг — это точка, через которую вы протянете меловую линию, чтобы отметить место подоконника на второй более короткой стене.
НАРИСИТЕ ВТОРОЙ ЛИНИЮ: Попросите кого-нибудь крепко удерживать меловую линию на Угловой отметке, а другой человек протянет другой конец линии к другому концу второй стены (к тому, на котором еще нет линии).Попросите третьего человека встать над пересечением двух дуг, а затем «протянуть» пересечение дуг, убедитесь, что вы прошли полностью вниз по второй стене, чтобы полностью отметить положение пластины подоконника.
После того, как эти две линии будут нанесены на фундамент, вы сможете легко провести
измерений через фундамент к другим стенам фундамента и отметить параллельные линии для других местоположений пластин порога. Постарайтесь установить их на 3 1/2 дюйма с внешней стороны фундамента. Эти размеры редко бывают такими же, как планы, потому что бетонные основания не всегда квадратные.
Как смотреть на «Каркас пола» Исаму Ногучи — Slog
Сидеть на этой холодной каменной поверхности! Предоставлено Исторической ассоциацией Белого дома
В субботу уходящая первая леди Мелания Трамп представила новую арт-инсталляцию «Каркас пола» на восточной террасе Розового сада Белого дома.Скульптура Исаму Ногучи — первая работа азиатско-американского происхождения, которая была включена в коллекцию Белого дома. «Произведение искусства скромного размера, дополняет авторитет Овального кабинета и представляет собой важный вклад американских художников азиатского происхождения», — написала в Твиттере первая леди вместе с четырьмя фотографиями, последняя из которых показывает, как она идет по коридору.Минималистичная бронзовая скульптура 1962 года создает иллюзию кубической рамы, опускающейся чуть ниже поверхности того, на чем она стоит.Согласно пресс-релизу Белого дома, Ногучи рассматривал «Каркас пола» как «пересечение дерева и земли, приобретающее качества как подразумеваемой корневой системы, так и кроны дерева». Он надеялся, что, разместив скульптуру прямо на земле, зрители будут больше связаны с планетой, которую они называют своим домом.
Вчера мы представили скульптуру «Напольная рама Исаму Ногучи» в Розовом саду @WhiteHouse.Произведение искусства скромного размера, дополняет авторитет Овального кабинета и представляет собой важный вклад американских художников азиатского происхождения. pic.twitter.com/jUianmTBx9
— Мелания Трамп (@FLOTUS) 21 ноября 2020 г.
Сиэтлецы могут узнать имя Ногучи по его работе 1969 года «Черное солнце», которая находится прямо на краю водохранилища парка волонтеров, обрамляя пространство Игла, если смотреть с определенной точки зрения. Скульптура здесь, в Сиэтле, отражает темы, также найденные в скульптуре Розового сада Ногучи: формы, взятые из природы, подвижное отношение к окружающей среде, круговой характер времени.
Работа Ногучи в Белом доме, однако, указывает на невидимую глубину, на укоренившуюся систему под поверхностью. Если бы вы держали «Каркас пола» в руках, это было бы похоже на то, что вы держите в руках фрагменты более крупного объекта. Его значение становится более очевидным, когда вы разложите его на полу. Это умно.
То, что я не могу выбросить из головы, — это диссонанс между твитом Мелании, в котором говорится, что « дополняет авторитет Овального кабинета», и пресс-релизом Белого дома, в котором говорится: « дополняет авторитет Овального кабинета. Офис.»Хотя я уверен, что это всего лишь опечатка, между этими вариантами слов есть много чего.
Возможно, «дополнения» Мелании — лучшее из двух. Родившийся в семье американки и японца в Лос-Анджелесе в 1904 году, Ногучи стал политическим активистом после нападения на Перл-Харбор в 1941 году. В мае 1942 года он добровольно поступил в японский лагерь для интернированных в Аризоне, чтобы обучать японскому искусству и улучшать жилищные условия. Его этническая и политическая принадлежность глубоко сформировала его творчество как художника и бросает вызов администрации Трампа, запирающей детей в клетках.
Разместив эту подразумеваемую корневую систему в нескольких шагах от Овального кабинета, откуда был издан Указ № 9066, «Каркас пола» мог бы служить напоминанием о разрушительной силе офиса и стойкости японско-американского сообщества. Наблюдать за ним и стоять рядом с ним — значит напоминать о глубине наших связей, которые существовали еще до того дома, построенного рабским трудом.
| 40-мм осколочно-фугасная граната | 57 | 1 мин 12 сек | – | – | |
| Ракета | 8 | 42 секунды | × 240 | × 11 200 | |
| Ракета высокой скорости | 67 | 6 мин 36 сек | – | × 13 400 | |
| Заряд взрывчатого вещества по времени | 4 | 14 секунд | × 240 | × 8 800 | |
| Фонарик | 5,129 | 19 часов 56 мин 35 сек | – | – | |
| Отбойный молоток | 439 | 1 час 30 мин 38 сек | – | – | |
| Отбойный молоток Сменный столик | ~ 25 | 2 часа 17 мин 50 сек | – | – | |
| Штурмовая винтовка 5.56 патрон | × 400 000 | 30 часов 36 мин 47 сек | – | × 1,332,000 | |
| Штурмовая винтовка Explosive 5.56 Ammo | × 399 | 1 мин 48 сек | – | × 9 975 | |
| Штурмовая винтовка Зажигательный патрон 5.56-го калибра | × 400 000 | 30 часов 36 мин 47 сек | – | × 5 000 000 | |
| Автомат HV 5.56 патрон | × 400 000 | 30 часов 36 мин 47 сек | – | × 8 000 000 | |
| Бобовая граната Застряла (щелкните правой кнопкой мыши) | 112 | 7 мин 2 сек | – | × 13 440 | |
| Винтовка с болтовым затвором 5.56 Патроны для винтовки | × 250 000 | 175 часов 20 мин 45 сек | – | × 832 500 | |
| Винтовка со скользящим затвором Explosive 5.56 патрон | × 399 | 16 мин 43 сек | – | × 9 975 | |
| Винтовка с болтовым затвором Зажигательный патрон 5.56-го калибра | × 250 000 | 175 часов 20 мин 45 сек | – | × 3 125 000 | |
| Винтовка с болтовым затвором HV 5.56 Ammo | × 250 000 | 175 часов 20 мин 45 сек | – | × 5 000 000 | |
| Костяной клуб | 3 473 | 17 часов 10 мин 5 сек | – | – | |
| Костяная дубина Бросок | 4 167 | 34 часа 43 мин 21 сек | – | – | |
| Костяной нож | 1,737 | 8 часов 35 мин 2 сек | – | – | |
| Костяной нож Бросок | 4 000 | 41 час 40 мин | – | – | |
| Бензопила | 2,778 | 5 часов 24 мин 3 сек | – | – | |
| Треугольник | 834 | 9 часов 29 мин 27 сек | – | – | |
| Утилизированный тесак Бросок | 530 | 13 часов 53 мин 21 сек | – | – | |
| Двуствольное ружье Гильза ручной работы | × 111,112 | 92 часа 35 мин 30 сек | – | × 555 560 | |
| Двуствольное ружье Карточка 12-го калибра | × 95 239 | 79 часов 21 мин 54 сек | – | × 952 390 | |
| Двуствольное ружье Зажигательный патрон 12 калибра | × 200 000 | 166 часов 39 мин 54 сек | – | × 4 000 000 | |
| Двуствольное ружье Пули 12 калибра | × 250 000 | 208 часов 19 мин 54 сек | – | × 2 500 000 | |
| Пистолет Eoka Гильза ручной работы | × 111,112 | 82 часа 42 мин 58 сек | – | × 555 560 | |
| Пистолет Eoka Карточка 12 калибра | × 95 239 | 70 часов 53 мин 58 сек | – | × 952 390 | |
| Пистолет Eoka Зажигательный патрон 12 калибра | × 200 000 | 148 часов 53 мин 18 сек | – | × 4 000 000 | |
| Пистолет Eoka Пули 12 калибра | × 250 000 | 186 часов 6 мин 38 сек | – | × 2 500 000 | |
| F1 Граната Застряла (щелкните правой кнопкой мыши) | 993 | 49 мин 41 сек | – | × 59 580 | |
| Многократный гранатомет Ружье 40 мм, патрон | × 74 075 | 27 часов 26 мин 1 сек | – | – | |
| Топор | 598 | 10 часов 9 мин 57 сек | – | – | |
| Топорик Бросок | 667 | 27 часов 46 мин 40 сек | – | – | |
| Боевой нож | 1,466 | 4 часа 6 мин 38 сек | – | – | |
| Боевой нож Бросок | 800 | 8 часов 20 мин | – | – | |
| Винтовка L96 5.56 патрон | × 250 000 | 186 часов 6 мин 37 сек | – | × 832 500 | |
| Винтовка L96 Explosive 5.56 Rifle Ammo | × 399 | 17 мин 46 сек | – | × 9 975 | |
| L96 Rifle Зажигательный патрон 5.56-мм винтовки | × 250 000 | 186 часов 6 мин 37 сек | – | × 3 125 000 | |
| Винтовка L96 HV 5.56 патрон | × 250 000 | 186 часов 6 мин 37 сек | – | × 5 000 000 | |
| Штурмовая винтовка LR-300 5.56 Патроны для винтовки | × 500 000 | 34 часа 37 мин 43 сек | – | × 1,665,000 | |
| Штурмовая винтовка LR-300 Разрывной патрон 5.56-мм для винтовки | × 400 | 1 мин 38 сек | – | × 10 000 | |
| Штурмовая винтовка LR-300 Зажигательная 5.56 патрон | × 500 000 | 34 часа 37 мин 43 сек | – | × 6 250 000 | |
| Штурмовая винтовка LR-300 HV 5.56 Патроны для винтовки | × 500 000 | 34 часа 37 мин 43 сек | – | × 10 000 000 | |
| M249 5.56 Патроны для винтовки | × 307 693 | 16 часов 33 мин 43 сек | – | × 1 024 618 | |
| M249 Взрывчатое вещество 5.56 патрон | × 399 | 1 мин 9 сек | – | × 9 975 | |
| M249 Зажигательный патрон 5.56-мм винтовки | × 307 693 | 16 часов 33 мин 43 сек | – | × 3 846 163 | |
| M249 HV 5.56 Патроны для винтовки | × 307 693 | 16 часов 33 мин 43 сек | – | × 6 153 860 | |
| Винтовка M39 5.56 патрон | × 400 000 | 39 часов 9 мин 56 сек | – | × 1,332,000 | |
| M39 Rifle Explosive 5.56 Патроны для винтовки | × 399 | 2 мин 17 сек | – | × 9 975 | |
| M39 Rifle Зажигательный патрон 5.56-мм винтовки | × 400 000 | 39 часов 9 мин 56 сек | – | × 5 000 000 | |
| Винтовка M39 HV 5.56 патрон | × 400 000 | 39 часов 9 мин 56 сек | – | × 8 000 000 | |
| Пистолет M92 Пистолетная пуля | × 444 445 | 35 часов 23 мин 26 сек | – | × 1,111,113 | |
| Пистолет M92 Зажигательная пуля для пистолета | × 444 445 | 35 часов 23 мин 26 сек | – | × 3,702,227 | |
| Пистолет M92 HV Патроны для пистолета | × 444 445 | 35 часов 23 мин 26 сек | – | × 5 924 452 | |
| Булава | 1,053 | 11 часов 24 мин 12 сек | – | – | |
| Булава Бросок | 667 | 13 часов 53 мин 21 сек | – | – | |
| Мачете | 1,099 | 8 часов 14 мин 30 сек | – | – | |
| Мачете Бросок | 1 000 | 20 часов 50 мин | – | – | |
| MP5A4 Пистолетная пуля | × 571 429 | 36 часов 30 мин 26 сек | – | × 1,428,573 | |
| MP5A4 Зажигательная пистолетная пуля | × 571 429 | 36 часов 30 мин 26 сек | – | × 4 760 004 | |
| MP5A4 HV Pistol Ammo | × 571 429 | 36 часов 30 мин 26 сек | – | × 7617149 | |
| Весло | 776 | 11 часов 47 мин 22 сек | – | – | |
| Кирка | 345 | 8 часов 25 мин 44 сек | – | – | |
| Кирка Метание | 250 | 10 часов 25 мин | – | – | |
| Ружье для кальяна Ружье ручной работы | × 111,112 | 138 часов 53 мин 19 сек | – | × 555 560 | |
| Ружье для кальяна Карточка 12 калибра | × 95 239 | 119 часов 2 мин 51 сек | – | × 952 390 | |
| Ружье для кальяна Зажигательный патрон 12 калибра | × 200 000 | 249 часов 59 мин 55 сек | – | × 4 000 000 | |
| Ружье для кальяна Пули 12 калибра | × 250 000 | 312 часов 29 мин 55 сек | – | × 2 500 000 | |
| Python Revolver Пистолетная пуля | × 363 637 | 75 часов 45 мин 27 сек | – | × 909 093 | |
| Пуля для зажигательного пистолета Python Revolver | × 363 637 | 75 часов 45 мин 27 сек | – | × 3 029 096 | |
| Револьвер Python HV Pistol Ammo | × 363 637 | 75 часов 45 мин 27 сек | – | × 4 847 281 | |
| Револьвер Пистолетная пуля | × 571 429 | 91 час 45 мин 55 сек | – | × 1,428,573 | |
| Револьвер Зажигательная пистолетная пуля | × 571 429 | 91 час 45 мин 55 сек | – | × 4 760 004 | |
| Револьвер HV Pistol Ammo | × 571 429 | 91 час 45 мин 55 сек | – | × 7617149 | |
| Скала | 2,942 | 36 часов 55 мин 41 сек | – | – | |
| Камень Бросок | 4 000 | 41 час 40 мин | – | – | |
| Утилизированный топор | 397 | 7 часов 49 мин 34 сек | – | – | |
| Трофейный топор Бросок | 320 | 16 часов 40 мин | – | – | |
| Утилизированный молот | 463 | 9 часов 23 мин 16 сек | – | – | |
| Восстановленный молот Бросок | 400 | 20 часов 50 мин | – | – | |
| Утилизированный ледоруб | 298 | 5 часов 52 мин 10 сек | – | – | |
| Утилизированный ледоруб Бросок | 267 | 13 часов 53 мин 21 сек | – | – | |
| Сумка Charge | 23 | 42 секунды | – | × 11 040 | |
| Помповое ружье Гильза ручной работы | × 111,112 | 56 часов 35 мин 1 сек | – | × 555 560 | |
| Помповое ружье Карточка 12 калибра | × 95 239 | 48 часов 30 мин 3 сек | – | × 952 390 | |
| Помповое ружье Зажигательный патрон 12 калибра | × 200 000 | 101 час 51 мин 4 сек | – | × 4 000 000 | |
| Помповое ружье Пули 12 калибра | × 250 000 | 127 часов 18 мин 49 сек | – | × 2 500 000 | |
| Полуавтоматический пистолет Пистолетная пуля | × 500 000 | 59 часов 1 мин 37 сек | – | × 1 250 000 | |
| Полуавтоматический пистолет Зажигательная пуля пистолета | × 500 000 | 59 часов 1 мин 37 сек | – | × 4 165 000 | |
| Полуавтоматический пистолет HV Pistol Ammo | × 500 000 | 59 часов 1 мин 37 сек | – | × 6 665 000 | |
| Полуавтоматическая винтовка 5.56 патрон | × 500 000 | 60 часов 58 мин 46 сек | – | × 1,665,000 | |
| Разрывной патрон 5.56-мм для винтовки Полуавтоматическая винтовка | 400 | 2 мин 51 сек | – | × 10 000 | |
| Полуавтоматическая винтовка Explosive 5.56 Ammo | × 400 | 2 мин 51 сек | – | × 10 000 | |
| Полуавтоматическая винтовка Зажигательная 5.56 патрон | × 500 000 | 60 часов 58 мин 46 сек | – | × 6 250 000 | |
| Полуавтоматическая винтовка HV 5.56 Ammo | × 500 000 | 60 часов 58 мин 46 сек | – | × 10 000 000 | |
| Custom SMG Pistol Bullet | × 666 667 | 48 часов 36 мин 36 сек | – | × 1,666,668 | |
| Custom SMG Incendiary Pistol Bullet | × 666 667 | 48 часов 36 мин 36 сек | – | × 5,553,336 | |
| Custom SMG HV Pistol Ammo | × 666 667 | 48 часов 36 мин 36 сек | – | × 8 886 671 | |
| Ружье Спас-12 Гильза ручной работы | × 148 149 | 48 часов 21 мин 12 сек | – | × 740 745 | |
| Ружье Спас-12 Карточка 12-го калибра | × 126 985 | 41 час 26 мин 46 сек | – | × 1,269,850 | |
| Ружье Спас-12 Зажигательный патрон 12 калибра | × 266,667 | 87 часов 2 мин 10 сек | – | × 5,333,340 | |
| Ружье Спас-12 Пули 12 калибра | × 333,334 | 108 часов 47 мин 43 сек | – | × 3 333 340 | |
| Каменный топор | 2,565 | 17 часов 22 мин 44 сек | – | – | |
| Каменный топор Бросок | 4 000 | 41 час 40 мин | – | – | |
| Каменная кирка | 1,611 | 9 часов 42 мин 24 сек | – | – | |
| Каменная кирка Бросок | 2 000 | 20 часов 50 мин | – | – | |
| Каменное копье | 1,299 | 6 часов 18 мин 47 сек | – | – | |
| Длинный меч | 834 | 7 часов 38 мин 21 сек | – | – | |
| Длинный меч Бросок | 530 | 13 часов 53 мин 21 сек | – | – | |
| Утилизированный меч | 625 | 7 часов 7 мин 4 сек | – | – | |
| Спасенный меч Бросок | 569 | 20 часов 50 мин | – | – | |
| Thompson Пуля для пистолета | × 533,334 | 47 часов 55 мин 30 сек | – | × 1,333,335 | |
| Thompson Зажигательная пуля для пистолета | × 533,334 | 47 часов 55 мин 30 сек | – | × 4 442 672 | |
| Thompson HV Пистолет Боеприпасы | × 533,334 | 47 часов 55 мин 30 сек | – | × 7 109 342 | |
| Факел | 7 693 | 74 часа 21 мин 32 сек | × 7 693 | – | |
| Факел Лит | ~ 28 572 | 80 часов 9 мин 31 сек | × 28 572 | – | |
| Деревянное копье | 1,177 | 8 часов 39 мин 36 сек | – | – |
Основы каркаса дома: типы, условия и компоненты | 2020
Конструкция легкого каркаса (известная просто как «обрамление» в жилищном строительстве) — это метод создания конструкции на основе вертикальных компонентов, известных как стойки, которые обеспечивают устойчивый каркас для внутренних и внешних стеновых покрытий.Горизонтальные элементы, называемые балками, проходят по всей длине пола или между стенами или балками. Балки поддерживают потолки и полы.
Сегодня обрамление платформы — в котором каждая история обрамлена поверх предыдущей — является методом выбора среди большинства строителей. Использование одного этажа в качестве платформы для строительства следующего этажа создает устойчивую рабочую поверхность. Это также позволяет строителям использовать широко доступные куски пиломатериалов определенных размеров по сравнению с более длинными или более естественными пропилами древесины, которые использовались в более старых методах.
Обрамление: краткий урок истории
Деревянный каркас
Деревянный каркас, при котором соединялись большие стойки и балки и соединялись деревянными колышками, было популярно в XVIII и XIX веках. При создании деревянных каркасов строители работают с натуральными бревнами и деревьями, а не с пиломатериалами, предварительно обрезанными до стандартных размеров (например, 2×4). Этот метод обрамления вышел из моды, потому что пиломатериалы обрезались вручную, а появление пиломатериалов машинной пилы позволило строителям быстрее строить дома из пиломатериалов стандартных размеров.
Обрамление воздушного шара
В 1830-х годах стало популярным создание воздушных шаров. Этот метод предполагает использование длинных вертикальных стоек 2х4 в качестве шпилек, которые простираются от подоконника наверху фундамента до крыши и крепятся гвоздями, а не колышками. В конструкции воздушного шара одиночный стержень мог подниматься на высоту до 30 футов. Проблема с использованием непрерывных гвоздей заключается в опасности возгорания: без поломки гвоздей пожар, начавшийся на низком уровне в доме, может быстро подняться до самого верха, сравняв конструкцию с землей.
Обрамление платформы
Самым распространенным способом обрамления в современном жилом строительстве является платформенное обрамление, при котором каждый этаж обрамляется поверх предыдущего.
Строители обрамляют одноэтажные платформы, обычно состоящие из каркасных стен высотой восемь или девять футов, опирающихся на черный пол — платформу. Затем каждая история обрамляется поверх следующей, а крыша опирается на конструкцию. Этот метод можно использовать для одно- или двухэтажных домов, и он стал стандартом среди современных домостроителей, потому что:
- Для создания каркаса платформы используются более короткие куски пиломатериалов, чем в предыдущих технологиях, например, для создания баллонного каркаса, что является преимуществом, поскольку более длинные стойки труднее получить и они более дорогие.
- Разрывы шпилек от уровня к уровню создают естественные противопожарные барьеры.
- Поскольку строители возводят следующий этаж прямо на платформе, они строят на твердой рабочей поверхности — более безопасной среде с высокой структурной целостностью.
Обрамление — один из бесчисленных аспектов строительства, которые отражены в наборе из чертежей. Узнайте все, что вам нужно знать о чтении чертежей, в онлайн-классе MT Copeland , который преподает профессиональный строитель и мастер Джордан Смит.
Элементы обрамления
Вот общие элементы каркаса, которые вы будете использовать в каждой части дома:
Этаж
- Балки: Это компоненты горизонтального каркаса, которые проходят по всей длине пола. Они составляют опору для пола дома и платформу, к которой будут крепиться стеновые панели. На перекрытиях перекрывают черновой пол (обычно из фанеры).
- Ферма: Ферма перекрытия состоит из бруса 2 × 4 или 2 × 3, соединенных металлическими пластинами.Ферма может принимать различные конфигурации, но, по сути, образует устойчивую «сеть», поддерживающую пол и сопротивляющуюся раскачиванию.
- Обшивка: Обшивка пола, широко известная как черный пол, представляет собой структурную панель, которая крепится к конструкции пола. Он несет нагрузки сверху на балки пола снизу.
Стены
Внутренние стены делятся на две категории: несущие и ненесущие. Несущая стена поддерживает нагрузку сверху, например, другой пол или крышу.Ненесущая или перегородка возводится отдельно от основной несущей конструкции и может быть внешней или внутренней стеной. Он работает как разделитель, но не поддерживает вес. Стены третьего типа — стены с поперечным срезом, часто используемые в многоэтажных зданиях, не рассчитаны на вертикальную нагрузку. Скорее, поперечные стены предназначены для противодействия боковым силам, таким как ветер и землетрясения. Как правило, это деревянные стены, скрепленные срезанными панелями, железобетонной или каменной кладкой или стальными плитами.
- Подоконник: Этот кусок бруса прикрепляет дом к фундаменту.Каркас первого этажа возводится поверх плит подоконника и состоит из балок, перекрывающих фундаментные стены.
- Верхняя и нижняя пластины: Верхняя пластина представляет собой кусок дерева, который проходит вдоль верхней части каркаса стены и поддерживает крышу и потолок. Нижняя пластина — это кусок дерева, который лежит на полу и образует нижнюю часть стены.
- Шпильки: Это компоненты каркаса, которые проходят между верхней и нижней пластинами. Они обычно расположены на расстоянии 16 или 24 дюймов друг от друга и являются наиболее распространенными элементами стеновых панелей.
- Обшивка: Обшивка наружных стен укрепляет стены за счет связывания шпилек. Строители обычно используют стеновые панели, такие как гипс, армированный цементный лист или фанеру. Сначала прикрепите обшивку к раме, затем вырежьте отверстия для оконных и дверных проемов дверей. На обшивку крепятся наружные материалы вроде сайдинга.
- Двери и окна: В дверных и оконных рамах есть несколько важных элементов, таких как перемычка: горизонтальный структурный элемент, соединяющий две вертикальные опоры и позволяющий устанавливать двери и окна без ослабления стен.Вертикальные стойки, на которые они опираются, обычно 2×4 или 2×6, называются королевскими шипами и триммерами (или шипами для домкратов). Вместе они образуют единицу, которая переносит вес сверху и вокруг дверных и оконных проемов вниз на пол и фундамент.
Потолок
- Балки: Потолочные балки — это горизонтальные элементы, которые перекрывают потолок и передают нагрузку крыши на стойки. Стандартных размеров не существует, но наиболее часто используемые пиломатериалы для балок сегодня — 2 × 6.Обычно они находятся на расстоянии от 16 до 24 дюймов друг от друга.
Крыша
- Стропила: Эти конструктивные элементы проходят от конька или крыши до стеновой плиты внешней стены бок о бок и поддерживают кровельную обшивку. Строительный метод, который обычно использует стропильную крышу, известен как «каркасная конструкция». Стропила хороши для тех, кто хочет, чтобы сводчатый потолок или дополнительное место на чердаке можно было превратить в комнату.
- Фермы: Ферма — это деревянная конструкция, которая предварительно изготовлена в виде перемычки из балок, доходящих до верха фермы, и балки, проходящей горизонтально.Форма предназначена для распределения веса крыши на большой площади. Фермы можно установить быстро, а их преимущество заключается в использовании более коротких и менее дорогих деревянных бревен. Тем не менее, они сегментируют открытое чердак, поэтому не подойдут тем, кто позже захочет переоборудовать чердак.
- Настил: Настил крыши — это часть конструкции крыши, которая располагается поверх стропил или ферм и обеспечивает структуру или «настил» для слоев защиты от атмосферных воздействий и кровли.В жилищном строительстве настил обычно изготавливается из фанеры или ориентированно-стружечной плиты.
Элементы каркаса могут показаться сложными, но, изучив их и их важную ценность для создания прочного каркаса, вы узнаете один из самых важных этапов строительства дома. Каркас не только придает дому структуру и форму, но и является неотъемлемой частью каждого последующего аспекта строительства, от внутренней и внешней отделки до механической, электрической и сантехнической работ.
MT Copeland предлагает онлайн-классы на основе видео, которые дадут вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.
ПОЛЫ ИЗ ДЕРЕВЯННОЙ РАМЫ | Конструктор библиотек
В большинстве полов с деревянным каркасом используются балки номинальной толщиной 2 дюйма, расположенные на центральной несущей балке и покрытые оболочкой.Фермы перекрытий в последнее время стали более популярными, и полы из балок для подполья используются в некоторых областях в течение многих лет.
Дизайн пола основан на ряде факторов, например:
• Расчетная нагрузка
• Породы, размер и сорт пиломатериалов
• Свободный промежуток между опорами
• Материалы обшивки пола и толщина
• Техника крепления
Использование полной вместимости деревянных балок часто позволяет сэкономить от 6 до 8 процентов затрат на возведение балок.
Если допустимые пролеты для используемых в настоящее время балок превышают пролеты, показанные на плане этажа, на 1 фут или более, можно получить значительную экономию, изменив класс, расстояние или размер балок.
Сборные деревянные балки обычно более рентабельны и с ними легче работать, чем со стальными.
Обшивка пола увеличивает жесткость пола и, в зависимости от толщины и методов крепления, может привести к уменьшению размера и / или увеличению расстояния между элементами каркаса.
Когда черновой пол из фанеры правильно приклеен и прибит к балкам, черный пол и балка действуют вместе как составная Т-образная балка и, как таковая, будут охватывать большее расстояние, чем если бы черный пол крепился только гвоздями. Приклеивание клея гвоздями также эффективно снижает скрип пола и делает пол более жестким. Однослойная система «шпунт-паз» обычно менее затратна, чем система отдельного чернового пола и подстилки.
Перемычка или блокировка между балками перекрытия в середине пролета оказались неэффективными почти во всех случаях.Обширная серия испытаний, проведенных Национальным исследовательским центром NAHB в начале 1960-х годов, доказала, что мосты между промежуточными пролетами не добавляют ничего, кроме стоимости большинству систем полов. Коды основных моделей
требует перемычки только в перекрытиях с балками, у которых отношение глубины к толщине превышает 6: 1, исходя из номинальных размеров. Другими словами, для балок до 2х12 включительно не требуется перемычка в середине пролета.
Другой распространенный, но ненужный прием — двойное перекрытие балок перекрытия под негерметичными межкомнатными перегородками.Фактически, нет необходимости размещать ненесущие перегородки над какой-либо балкой, когда используется черновой пол из фанеры 5/8 дюйма или 3/4 дюйма. Вес перегородки не требует дополнительной поддержки. Несущие внутренние стены обычно проходят перпендикулярно балкам и не требуют дополнительной поддержки. Если несущие стены проходят параллельно балкам перекрытия, необходима несущая балка.
Полы с деревянным каркасом должны быть прикреплены к фундаменту, чтобы противостоять силам ветра, действующим на конструкцию. В обычной строительной практике подоконники размером 2 × 6 крепятся к фундаменту с помощью анкерных болтов, а балки перекрытия прибиваются гвоздями к пластине подоконника.
Металлические анкерные ремни доступны для заделки в бетон или раствор фундамента, не требующие отверстий в плите подоконника. Такие ремни менее требовательны и не мешают конструкции балок или ленточных балок, как это часто бывает с анкерными болтами.
Подоконники можно полностью отказаться, если верх фундамента будет достаточно ровным и аккуратным. Однако балки должны лежать на твердой поверхности, а не на сердцевинах бетонных блоков. Анкеровка может быть обеспечена анкерными ремнями, прикрепленными к балкам и прочно установленными в бетонном фундаменте или растворе.
Полы, построенные на деревянных фундаментах, обработанных под давлением, не требуют отдельных подоконников или анкерных устройств.
Балки прибиваются гвоздями непосредственно к верхней плите фундаментной стены.
Затраты на каркас лестничной клетки можно снизить на этапе проектирования, расположив проемы лестничных клеток параллельно балкам перекрытий. Двойные балки (триммеры) с каждой стороны проема не нужны, если коллектор, который они поддерживают, расположен в пределах 4 футов от конца пролета балок. Одного жатки обычно достаточно для проемов шириной до 4 футов включительно.
Ленточная балка (иногда называемая ободом или верхней балкой) обычно имеет тот же размер, что и балки перекрытия. Основная функция ленточных балок — удерживать балки пола в вертикальном положении. Следовательно, если стенные стойки и балки перекрытия выровнены, достаточно использовать доску или фанерную ленту номинальной толщиной 1 дюйм.
В некоторых случаях полоса может быть полностью исключена. Когда используется структурная обшивка наружной стены, она может распространяться на концы балок перекрытия, где обычно находится полоса
.Балки необходимо временно укрепить до тех пор, пока не будет установлена обшивка стены.
Типичный пол с деревянным каркасом имеет две балки, перекрывающие центральную балку, причем каждая балка действует независимо от другой. Эта система создает проблемы с компоновкой фанерной обшивки, когда одна сторона пола выходит из строя на 11/2 дюйма по отношению к другой.
Допустимый пролет балок перекрытия может быть увеличен за счет сохранения непрерывности по центральной опоре, то есть, если балка является непрерывной, а не перекрывает балку.
Если две балки неравной длины соединить вместе так, чтобы стык происходил не по центру, возможно увеличение жесткости до 40 процентов. Этот метод сращивания балок со смещением от центра может привести к уменьшению размера пиломатериалов, увеличению расстояния или и того, и другого. Кроме того, значительно упрощается планировка чернового пола.
ПРИМЕРЫ ИЗ ДЕМОНСТРАЦИОННЫХ ПРОЕКТОВ | Однако необходимо учитывать дополнительные затраты на обрезку концов и сращивание балок.Отчет об исследовании под названием «Балки перекрытия с сращиванием вне центра» (143-51 можно получить в NAHB. 15th & M Streets NW, Washington, DC 20005. )Напольные фермы становятся все более популярными в качестве альтернативы обычным деревянным каркасным полам. Обычно они более дорогие, но имеют преимущество в виде больших пролетов между опорами, что обеспечивает большую гибкость плана этажа. Существует несколько различных конструкций ферм перекрытия, некоторые с открытыми перемычками, а некоторые с непрерывными фанерными перегородками. Открытые фермы перемычки имеют дополнительную функцию обеспечения водопровода, проводки, а иногда и систем отопления, вентиляции и кондиционирования воздуха без сверления или резки. Основным недостатком ферм однопролетного перекрытия является высота ферм. Чтобы охватить большие расстояния, ферма должна быть намного глубже, чем обычная 2-кратная конструкция. Это добавляет дополнительные затраты на обшивку, сайдинг, лестницы и т. Д. Их, а также дополнительные затраты на сам пол, следует анализировать по сравнению со значением прозрачного пролета. |
JVAH Этажей | Инновационные методы обрамления пола использовались на нескольких объектах JVAH.Некоторые из них были уникальными, в то время как другие были известными методами, обычно не используемыми в данной местности. |
Талса, Оклахома | Как обсуждалось в разделе «Основы», Уэйн Худ построил систему Пленвуд в своих демонстрационных домах. Часть пола с деревянным каркасом системы состояла из перекрытий пола размером 2 × 8, расположенных на расстоянии 24 дюймов по центру и прикрепленных к клееным гвоздям 3/4-дюймовой фанеры. |
Джон Филлипс построил один из самых новаторских деревянных каркасных полов на демонстрации.Как правило, в районе Лейси система фундамента / перекрытия состоит из обычного основания, монолитной бетонной фундаментной стены, центральной несущей балки из столбов и балок, балок 2 × 10, расположенных на расстоянии 16 дюймов по центру, и двухслойная система обшивки / стяжки.
Phillips спроектировал и построил систему, в которой использовались стойки 2×6, с шагом 24 дюйма по центру и шириной около 8 футов между опорами стоек и балок. Ленточные балки были ликвидированы. Каркас перекрытия вообще не соприкасался с фундаментом по периметру.Первая внутренняя опорная балка была размещена примерно в 4 футах от стены фундамента, а балки выступали консольно примерно на 2 фута к фундаменту.
Зазоры в 2 фута на концах балок перекрытия и расстояние в 2 фута, где балки параллельны фундаменту, были легко перекрыты с помощью вафельной плиты размером 3/4 дюйма с пазом и шпунтом, прибитой клеем. Затраты на строительство пола были снижены в среднем на 852 доллара по сравнению с обычным полом.
Christian County, Pup Robertson также построил инновационную систему полов
Kentucky, которая сэкономила 295 долларов на
дом. Вместо обычных 2х8,16-дюймовых балок по центру над одной центральной балкой он использовал две коробчатые балки, расположенные на расстоянии около 8 футов по центру, и 2х6-балки на 24 дюйма по центру. Он использовал 3/4-дюймовую фанеру T&G с клеевым гвоздем вместо более традиционной 1/2-дюймовой подкладки.
Том Уэбб спроектировал и построил консольную террасу переднего крыльца, продолжив балки внутренней лестницы через проем входной двери.Это устранило глубокие опоры крыльца и фундаменты, которые очень восприимчивы к морозному пучению в Фэрбенксе.
Новое дополнение к коллекции Белого дома: каркас пола Исаму Ногучи
20 ноября 2020 года, всего через две недели после, возможно, самых диких выборов в истории США, подошли к концу, объявив о поражении Трампа и президентстве Байдена-Харриса Мелании Трамп представил Floor Frame (1962), скульптуру японско-американского скульптора Исаму Ногучи, в Розовом саду Белого дома.Это первое произведение азиатско-американского художника, включенное в коллекцию Белого дома. Мы рассмотрим произведение и то, что значит для Ногучи быть в Белом доме, а также исследуем наследие великого японско-американского скульптора.
Исаму Ногучи, Напольная рама , 1962. Фото Джулиана Данна / Flickr Напольная рама Исаму Ногучи в Белом домеНапольная рама Исаму Ногучи (1962 г.) — абстрактная черная бронзовая рама. патина, отлита из двух частей.Покупка была предложена кураторами коллекции Белого дома и совершена на средства Исторической ассоциации Белого дома за 125 000 долларов на мартовском аукционе Sotheby’s.
Музей Ногучи предлагает цитату скульптора, размышляющую над этим произведением: «Думая о полу, я сделал каркас пола. В то время я создавал много других предметов, связанных с площадью пола, но это, казалось, лучше всего определяло сущность пола, не только как скульптуру, но как часть концепции пола ». Кроме того, согласно заявлению Белого дома, Ногучи задумал этот кусок, чтобы представить пересечение дерева и земли, отражая качества корневой системы и кроны дерева.В заявлении Белого дома говорится: «Чтобы восстановить связь зрителей с планетой, он представил скульптуру, помещенную прямо на землю». Абстрактное произведение было установлено на белом бетонном полу Розового сада Белого дома. Кажется, что одна большая балка исчезает в земле, а меньшая часть, кажется, снова поднимается из белого бетона.
Первая леди Мелания Трамп представляет раму пола в Белом доме 20 ноября 2020 г. Фото любезно предоставлено FLOTUS Twitter Ответы на открытие рамы полаВ своем заявлении уходящая первая леди Мелания Трамп заявила, что Floor Frame подчеркивает «прекрасный вклад американских художников азиатского происхождения в ландшафт [Соединенных Штатов]».Ее заявление и открытие были встречены довольно циничными замечаниями, учитывая как время события — совпадающее с отказом Трампа уступить пост президента Байдену — так и тот факт, что Трамп временами отказывался категорически осуждать лагеря для интернированных американцев японского происхождения. был вынужден войти после нападения на Перл-Харбор.
Тем не менее, по словам Бретта Литтмана, директора Фонда Исаму Ногучи и Садового музея в Лонг-Айленд-Сити, Квинс, размещение скульптуры Ногучи в Белом доме является важной вехой.По его словам: «К сожалению, это происходит в непростой момент. Но главное для нас в том, что это будет постоянно демонстрироваться в Белом доме. Администрации приходят и уходят, а произведения искусства остаются. Мы действительно гордимся, и мы думаем, что Ногучи тоже будет гордиться ».
Стюарт МакЛорин, президент Исторической ассоциации Белого дома, сказал, что «включение Ногучи в коллекцию Белого дома является достойным свидетельством его невероятной жизненной работы и важной вехой в наших усилиях по представлению американцев всех культур.”
Исаму Ногучи в 1950 или 1951 году. Фото Джун Мики. Wikimedia Commons / Public DomainОбрамление пола
Подходите к обрамлению пола с надлежащим планированием и осторожностью, как и к любым другим столярным работам. Изучение план и отметьте расположение любых лестничных проемов, консольные балки перекрытий, в строительных балках перекрытий и тяжелые нагрузки сверху. Все эти условия важны при определении пола. размещение балок на подоконниках и балках. Никогда не забуду,
«Неспособность планировать — это план провала»
Я считаю, что лучше всего начать с двух плотников обойдите вокруг и сделайте мелом линии на внешней стороне подоконников.В такой же толщины, как и балка по краю, для ускорения процесса укладки пола обрамление. Затем все концы балок пола можно установить на эту линию, исключив необходимость поднять остальную часть балок пола над балкой обода.
Я понимаю, что плотников много кто не согласится с этим методом и предпочтет разместить балку обода первый. Я сделал это в обоих направлениях, и чувствую, затягиваете ли вы только подоконник. гайки вручную этим методом лучший. Особенно на втором этаже, потому что у вас есть 3 1/2 дюйма, чтобы пройтись. вместо 2 дюймов при укладке балок второго этажа.
Планировка каркаса пола
Начинайте укладку перекрытий с самого прямого и самого длинного участка здание имеет. Если есть достаточно времени, и все мужчины все еще могут держать заняты, лучше сначала разметить проемы лестниц, чтобы избежать возможность того, что ученик-плотник обнаружит материал на пути. Это не всегда возможно, в этом случае следует приступить к укладке пола. балки на противоположной стороне лестницы.
Подвижные балки пола
Если у вас есть доступ к кости Пети или Луллу, это может быть лучший работник для вас когда-либо было, даже небольшой погрузчик с бортовым поворотом или экскаватор с вилами намного лучше чем твоя спина.Материалы для обрамления могут быть очень неудобными, тяжелыми и сложно передвигаться, особенно в грязи. Поскольку вы вынуждены используйте то, что у вас есть, по крайней мере, пусть ваш поставщик пиломатериалов сбросит загрузите в лучшем месте для вашей ситуации.
Расположение и раскатывание балок
После того, как вы уложите лестницу и любые консольные балки пола Выйдя, начинайте обрамление пола с увенчивания и разметки балок перекрытия. Подумайте о ситуация, правша или левша, лучшее направление для катания перекрытия перекрытия и т. д.Расположите балки так, чтобы все они увенчались в том же направлении, достаточно близко к отметке, поэтому все, что вам нужно сделать, это катиться их и прибить на место.
При забивании на торец, где обод балка идет, многие люди вставляют много гвоздей на конце и раскалывают их наружу, это снижает нагрузку на пороги и способствует скрипу пола. который практически невозможно найти и исправить позже.
Посмотрите на рисунок текстуры на балке и соответственно расположите гвозди, один или два хорошо расположенных гвоздя достаточно, так как балка позже будет прибита к подоконнику коробки.
Когда я работаю с серединой, я считаю, что лучше всего ходить по балке, прибивать сторона, противоположная той, где будет соединяться противоположная балка перекрытия. Всегда работайте в том направлении, которое лучше всего подходит мужчине посередине, потому что он будет медленнее всего тащить за собой пневматический пистолет, особенно если его заставляют работать задом наперед.
Всегда помните В плотницком деле небольшое планирование имеет большое значение для большая эффективность, не говоря уже о твоей бедной ноющей спине.
Проем лестницы
Когда вы обрамляете проем лестницы, он должен быть поддерживаются снизу стеной или столбиком в подвале.Всегда есть способ проденьте балку пола через проем, затем повесьте остальные вместо того, чтобы останавливаться на каркасных стенах подвала. Обрамление подвала всегда можно сделать после того, как на нем будет крыша.
Прямая лестница с каркасом
Этаж с лестницей с площадкой
Обрамление консольных балок перекрытия
Основное правило для консольных балок перекрытий — правило 2/3. По крайней мере, длина балки в два раза больше, чем длина балки, которая должна быть внутри здания.В точке консоли может быть довольно большой вес, поэтому убедитесь, что вы поместили шпильки под балки. Еще одна причина строить с крыши.
При консольном перекрытии перекрытий по любой причине, например, при желобе в дымоходе, в эркере, или кирпичный стоп. Не пытайтесь поставить их именно там, где консоль заканчивается. Вместо этого позвольте им вырваться на пару дюймов, измерьте расстояние от линии, которая была привязана к порогу коробки, разметить и вырезать балки перекрытия из эта линия, и она должна быть красивой и прямой.
Если вы используете эту линию для измерения от, вы также можете спасти себя немного математики, потому что вам не придется вычитать толщину ящика порога. Если предполагается, что это 2 ‘, то отметьте 2’ вместо 22 1/2 «.
Установка порога бокса
После того, как балки каркаса пола установлены, приступайте к установке порога бокса начиная с того же угла, в котором вы начали свой макет. Некоторые плотники хотят, чтобы балка обода сломалась о балку пола, но я в это не верю.На мой взгляд, соединение балок перекрытия — пустая трата времени и древесины.
Это ваш шанс поработать со своим продавцом пиломатериалов, используйте балки которые были слишком изогнуты для использования в качестве балок перекрытия, вы можете надрезать их, чтобы сделать балки легче выпрямить. Ниже приведены некоторые из наиболее распространенных способы крепления элементов каркаса пола в различных ситуациях.
Ленточная балка на пластине порога
Как видно из рисунка, обод или балка установлены заподлицо с внешней стороной пластины порога.
Каркас перекрытия на стальной балке
На следующем изображении показано соединение балок перекрытия на стальной балке внутри здания. Обратите внимание на то, как поверх стали кладется подоконник. Крепление деревянного подоконника к стали может вызвать затруднения.
Я просто наношу строительный клей на стальную балку, кладу сверху подоконник, затем вбиваю 16 пенни гвоздей по бокам подоконника и плотно сгибаю их к стали, чтобы удерживать на месте до высыхания клея.
Балки пола на стене
Обратите внимание, как балки пола располагаются прямо над стойками снизу, а стойки верхних этажей — в балках.Помимо того, что это правильный способ сделать это с точки зрения несущей способности, это понравится специалисту по ОВК, сантехнику и электрику.
Каркас пола на деревянной балке
При соединении элементов каркаса пола на деревянной балке не позволяйте им свисать слишком далеко. Более шести дюймов могло вызвать удар в потолке внизу из-за короны.
Если вам нужно отрезать их, сначала установите их и пройдите вдоль балки, чтобы разрезать балки.
Советы по обрамлению пола
Накладки на пороги — Затягивайте гайки на пластинах порогов только вручную, защелкивая линии по периметру пластин порогов.
