Устройство и принцип работы печи Булерьян: особенности конструкции, схема

Технический прогресс затрагивает все области жизни. Без внимания не остаются и системы отопления, использующие для работы твердое топливо. Востребованными являются канадские печи типа Булерьян, так как имеется возможность подобрать вариант оптимально подходящий под определенные размеры помещения. Мощность и функциональность, внешний облик и устройство зависят от модели. Принцип работы и устройство агрегата нужно знать, чтобы использовать отопительные печи Булерьян с максимальной отдачей КПД.

Устройство печи и ее элементы

Конструкция печей Булерьян рассчитана на применение в работе твердого топлива – дров, реже используется уголь или прессованные древесные отходы. Устройство подобных печей предельно простое, что позволяет собрать их самостоятельно, используя минимальный набор инструментов.

Печь – буржуйка типа Булерьян внешне представляет собой стальную бочку с трубами, которые могут располагаться сверху и/или снизу конструкции.

Она сочетает в себе пиролизный тип горения и функции конвекционного обогревателя. Вырабатываемое во время горения топлива тепло сразу уходит в трубы (воздуховоды), что повышает продуктивность ее работы до 80-85%.

Устройство печи Булерьян на фото (в разрезе)

Конструктивное устройство печи Булерьян:

Самая большая часть конструкции – отсек для сгорания помещенного твердотоплевного элемента (занимает 85% объема) – происходят процессы первичного розжига и генерация продуктов пиролиза.
Отсек для дожигания топлива (25% от внутреннего объема агрегата) – происходит поступление продуктов пиролиза, после происходит сгорание остаточного топлива с образованием пламени, процесс сопровождается выделением высокой температуры.

Инжекторы – трубки для подачи в камеру дожигания воздуха (необходим для проведения реакции горения пиролизных продуктов).
Трубы для процесса конвекции – этот элемент пиролизной печи Булерьян производится из толстых труб, изготовленных из металла. В них поступает выделяемой в процессе горения тепло, которое и выходит в помещение через отверстие в трубах в виде потоков теплого воздуха.
Регуляторы – эта часть печи состоит из двух обязательных элементов, необходимых для регулирования работы агрегата – заслонки и дросселя на дверце. Реализуется функция, позволяющая регулировать подачу воздуха в камеру дожигания. Температура выделяемого воздуха контролируется.

Дымоход (с емкостью для сбора конденсата или без него) – функция удаления продуктов горения.
Зольник (находится внизу конструкции).

Принцип работы

Современная буржуйка Булерьян используется в разных областях – для отопления дома, производственных или садоводческих построек. Продуманное устройство Булерьяна позволяет получать от твердого топлива максимальную тепловую отдачу . Дровяная печь Булерьян работает по следующему принципу:

В топку загружается необходимый объем дров (можно немного добавить бумаги или смеси для розжига, чтобы облегчить процесс охватывания пламенем).
После того как огонь уверенно разгорится, необходимо ограничить приток воздуха.
Происходит процесс пиролиза – воспламенение под воздействием вторичного притока воздуха.

Схематичное изображение принципа работы

Тепло, образованное в ходе активного процесса тления и остаточного сгорания древесного топлива, продуктов пиролиза, затем поступает в воздушный теплообменник. Для обеспечения полноценной герметичности камеры сгорания, трубы у основания теплообменника, если печь собирается своими руками, нужно сварить листовым железом между собой.

Важно! Количество выделяемого агрегатом тепла достаточно для создания полноценно функционирующей разводки труб, обогревающих другие комнаты или помещения.

Раскаленные под действием огня газы отдают тепловую энергию (до 90%) в изогнутые трубы конструкции. Если правильно рассчитать мощность печи и площадь обогреваемого ею помещения, то подкладывать топливо потребуется 2-3 раза в сутки.

к содержанию ↑

Размеры

Канадские печи Булерьян имеют следующий диапазон размеров:

Высота – 71-96 см.
Ширина – 49-75 см.
Глубина – 69-150 см.

По группам:

Группа 00 – высота 71 см, ширина – 49 см, глубина – 69 см.
Группа 01 – высота 75 см, ширина – 56 см, глубина – 82 см.
Группа 02 – 85 см, ширина – 85 см, глубина – 99 см.
Группа 03 – высота 90 см, ширина – 62 см, глубина – 112 см.

Булерьян типа 01 (Ванкувер)

Выбор группы зависит от индивидуальных особенностей строения, где предполагается осуществление работы устройства. Также есть две группы, которые рекомендуется устанавливать в производственных помещениях:

Группа 04 – высота 96 см, ширина – 71 см, глубина – 134 см.
Группа 05 – высота – 96 см, ширина 75 см, глубина – 150 см.

Пример Булерьяна из группы 04 (Торонто)

Учитывать необходимо еще и мощность. В зависимости от модели они выдают 6-45 кВт. Объем помещения, которое может быть прогрето с помощью агрегата (м3) -100-1300. Количество труб – 7-16. Самый маленький булерьян способен отопить небольшой коттедж (до 100 м3) или теплицу.

к содержанию ↑

Про водяные буллеры

Булерьян может также может осуществлять отопление и нагрев воды одновременно. Котлы, оборудованные водяным контуром, используются в домах и на производстве. Булерьян – печь с комбинированными функциями по схеме и устройству схожа с обычной модификацией, в которой применяется конвекция воздуха для полноценного отопления.

Пример водяного булерьяна

Особенности устройства:

Имеются трубы вокруг топочной камеры.
Основной принцип работы – химические процессы: пиролиз или газогенерация.
Трубы заполняет не горячий воздух, а разогретый жидкий теплоноситель.

Работа печи системы Булерьян с водным контуром производится так:

Трубы (конвекционные) в нижней части имеют коллектор (нижний и верхний).
На нижнем из коллекторов специально смонтирован отвод, который необходим для возвращения жидкости в систему.
На верхнем элементе имеется труба, которая требуется для подачи в систему жидкого теплоносителя.
Вода или иной жидкостный переносчик тепла, использующийся в системе, постепенно нагревается. Проходит это во время процесса топки печи.
Создается желаемое давление (выбирается настройкой).
Возникает циркуляция жидкости под действием физико-химических факторов и ее подъем на высоту 7-8 метров.
Жидкостный теплоноситель по трубам передвигается и поступает к обогревательным приборам (батареям, конвекторам), которые располагаются в помещениях (жилых комнатах, производственных цехах или теплицах).

Остывший жидкий источник тепла возвращается обратно в систему с помощью отвода на нижнем коллекторе.

В этом случае в процессе отопления принимает участие образовавшийся во время горения твердого топлива газ. Для этой цели в конструкции печи предусмотрены две, а не одна топочные камеры – в одной производится сжигание основного топлива (дрова, прессованные опилки или угольные брикеты), во второй происходит процесс дожигания газов.

Схема подключения водяного буллера

После разогрева отсека для сгорания дров, котел рекомендуется перевести в режим газогенерации. В этой фазе работы топливо не горит, а тлеет. Это позволяет увеличить время отдачи тепла, но система будет функционировать автономно. Особенность – КПД остается таким же, как при сжигании дров или иного твердого топлива. Печь для дома булерьян с системой водяного отопления позволяет получить горячую воду для бытовых нужд, если трубы будут подсоединены к специальной емкости. До 100 градусов вода нагревается за 30—40 минут в зависимости от выбранной для использования модели, на что требуется около 2,5 кВт энергии.

к содержанию ↑

Буллеры без труб

Что такое печь Булерьян без труб? Это модификация обычной буржуйки с с тепловым экраном, к которой добавлен дожигатель. Изобретатель – профессор Бутаков И.Н. Система устройства и принцип работы печей Бутакова схожи с обычным Булерьяном, но конструкция лишена сложных узлов и элементов, что позволяет уменьшить размеры и габариты.

к содержанию ↑

Какой КПД и можно ли его повысить?

КПД Булерьяна в зависимости от размеров и мощности, а также правильности выполненной настройки составляет 70-90%. Повысить эти показатели на 3-5% можно, установив не более 6 труб на агрегат. Важно: КПД может снижаться, если мощность печи будет меньше, чем предельно допустимая для выбранной модели площадь дома или иного строения. Печь булерьян имеет следующие недостатки, способные негативно влиять на этот показатель:

Использование угля снижает производительность тепла.

КПД соответствует обещанному только при использовании сухих дров.
60% газов уходит в дымоход.
Необходимо правильно отрегулировать процесс додачи-ограничения доступа воздуха.

Если все недостатки булерьяна будут учтены, то КПД повысится. Установка стекла для печи булерьян (в дверцу топочной камеры) позволит создать эффект камина в доме.

к содержанию ↑

Вывод

Канадская технология, по которой изготовлены отопительные котлы и их аналоги в других странах, является эффективным источником тепла при небольших затратах твердого топлива. Правильно проведенная настройка системы позволит поддерживать оптимальную температуру в помещениях любой площади. Важно придерживаться правила: соотношение мощности агрегата и размера помещений, чтобы КПД был оптимальным. Для нагрева сразу нескольких помещений и/или воды для бытовых нужд рекомендуется выбирать специальные системы, использующие для своей работы жидкостный теплообменник и процесс газогенерации. Дополнительно печь булерьян для теплицы или дома с водяным контуром отопления применяет в своей работе принцип пиролиза.

Печь булерьян — виды, для бани и дома, с водяным конутром, принцип работы и устройство, отзывы владельцев

Печи Булерьян обеспечивают конвективный равномерный обогрев помещения и существенно экономят топливо. Кроме того, преимуществами данной отопительной системы являются лёгкость монтажа и высокий КПД. При установке таких печей необходимо производить утепление наружных труб и иметь определённое пространство для размещения оборудования.

Основные виды

Помимо быстрого прогрева воздуха, печь добавляет уюта помещению

Существует несколько вариантов печей Булерьян, некоторые модели имеют в комплекте дверцы с термостойким стеклом. Они представляют собой отопительное оборудование, которое изобрели в Канаде. Благодаря выделению большого количества тепла в результате сгорания топлива эти печи создают мощную конвекцию.

Печь с водяным контуром Булерьян мини работает на натуральном топливе — берёзовых дровах. Она предназначена для отопления любых помещений с объёмом от 500 до 1000 м.куб. Одной закладки дров хватает на 12 часов обогрева.

Её также можно топить торфяными брикетами, бурым углем, древесными отходами. При использовании каменного угля его необходимо смешивать с другими видами топлива.

Принцип работы и устройство печи

Она имеет следующий принцип работы:

Происходит разжигание топлива в топке.
Уменьшается подача кислорода.
В процессе пиролиза продукты горения попадают в камеру дожигания. Они смешиваются со вторичным воздухом и загораются.
После тления и сгорания древесины тепло попадает в воздушный теплообменник.

Устройство представляет собой цельносварную конструкцию из стали, в которой имеется много выведенных труб по бокам. Воздух с пола поступает через нижние патрубки труб, а после нагрева попадает в верхние патрубки и равномерно распределяется в помещении.

Благодаря ревизионной дверке можно контролировать процесс растопки печи и регулировать количество топлива

Через 10 минут после растопки температура в печи достигает 120 градусов. Благодаря полному сгоранию топлива и применению режима газогенерации горения КПД возрастает до 80%. При этом топливо расходуется очень медленно, что способствует его существенной экономии — течение суток оно закладывается 2 раза.

Наличие регулятора мощности, расположенного на дверце топки, а также регулятора-газификатора на дымовом патрубке позволяет легко устанавливать нужную температуру.

Чем и как правильно топить

Самым распространённым видом топлива для печи является дрова и древесные отходы

В качестве топлива можно использовать древесные отходы, дерево, торфобрикеты. Для качественного отопления загородного жилья идеально подойдёт печь с водяным контуром. Она может обогревать несколько помещений благодаря активной циркуляции нагретой воды в теплообменных системах.

Такой вариант имеет простую, но эффективную конструкцию. Её корпус напоминает по своей форме цилиндр с двумя уровнями, причём нижний выполняет функции топки — здесь происходит розжиг топлива. После поднятия температуры древесный газ поднимается до уровня камеры сгорания, где происходит его полное сжигание.

Печи на водяном контуре предназначены в основном для нагревания воды в большом объёме. Кроме того, благодаря встроенным распределяющим приборам энергия тратится также на отопление помещения. После нагрева горячая вода поступает в отопительную систему и создаёт в квартире комфортную температуру.

Кроме дистиллированной воды, для системы отопления можно использовать низкозамерзающий универсальный теплоноситель антифриз. В этом случае обеспечивается защита всей системы от замерзания. Это имеет особенное значение при проживании в жилом доме непродолжительное время.

Печи с чугунной топкой будут служить не менее 50 лет, но для этого необходимо сделать её стенки более массивными, так как чугун является хрупким материалом.

Где можно использовать печь Булерьян кроме бани

Отопление гаража с помощью печи Булерьян выгодно и просто

В настоящее время их применяют в теплицах, гаражах, мастерских, магазинах, дачных домиках, жилых, производственных помещениях. Благодаря объёмному действию данного отопительного оборудования тепло попадает во все помещения, если открыть в них двери. Правильная эксплуатация печи позволит существенно продлить её срок службы.

Установка

Рекомендуемое расстояние печи от стен — не менее метра

При установке важно учесть принципы её работы и создать условия для максимальной производительности и теплоотдачи. Чтобы сэкономить на монтаже печи на даче, в бане или в деревянном доме, можно выполнить всю работу самостоятельно.

Выполняется несгораемая разделка под дымоход. Для этого в стене каркасного дома высверливают отверстие между стойками и обшивают его оцинковкой.
После этого выполняют прокладку листового асбеста.
Также необходимо изготовить для дымохода опорный кронштейн на болтах или с помощью сварки.
Для монтажа кронштейна обязательно усиливают каркас стены и устанавливают на него тройник с ёмкостью, куда будет собираться конденсат.
На поверхности стены создаётся защитный экран.
Монтаж основания печи должен выполнять очень ответственно. По деревянному полу раскладывают первым слоем толстый керамогранит. Его фиксируют по краям обычными шурупами. Сверху укладывают тонкий слой базальтовой ваты и асбест.
Далее располагают лист оцинковки и закрепляют его оцинкованными саморезами по периметру. Невысокий бортик по периметру не даёт золе и щепкам разлетаться по помещению.
Подключение печи к тройнику выполняется через переходник, который необходимо посадить на жаростойкий силиконовый герметик.
На последнем этапе собирают дымоход и фиксируют его к стене с помощью хомутов.

Акссессуары

Для упрощения процесса регулировки и уменьшения возможности выброса дыма в помещение применяются форсунки — дожигатели. Они подают в верхнюю зону горения дополнительную порцию воздуха.

Форсунки имеют вид трубочек или щелей в верхней части дверцы. Если в трубы печи установить канальный вентилятор для подачи воздуха, то её эффективность возрастёт в несколько раз.

Печь булерьян своими руками

Старый котёл — идеальная основа для печи Булерьян своими руками

Проще всего изготовить такую печь на основе заготовки из старого котла.

Для этого понадобятся следующие материалы:

Толстые трубы диаметром не менее 45 мм длиной около 1 м каждая (8 шт).
Старый котёл для основы.
Отрезок трубы для патрубка.
Лист металла для дверцы.
Полосы металла толщиной 2 мм.

Необходимые инструменты:

Трубогиб.
Сварочный аппарат.

Пошаговая инструкция по изготовлению:

Вырезать отверстие в нижней части боковой стенки старого котла.
Проделать дырки сверху на корпусе и приварить к ним металлические трубки, которые сгибаются трубогибом под углом 80°. Трубы установить симметрично через одну. Соединить их выгибами наружу.
Вмонтировать патрубок внутрь основы.
Каркас обварить полосками металла.
Вырезать отверстие для дверки в передней части котла.
Приварить крепления круглой формы и защёлки для дверки.
Внизу дверцы сделать отверстие диаметром 10 см с поворотной задвижкой.

Колосники не рекомендуется наглухо закреплять — они часто нуждаются в замене. Желательно внутри приварить металлический уголок, на который их можно будет уложить.

Правила эксплуатации и возможные проблемы

При соблюдении всех условий установки и эксплуатации печь будет безопасно обогревать любое помещение в течение многих лет

Булерьян отличается лёгкостью в эксплуатации и регулировке. Но важно соблюдать общие правила пожарной безопасности при установке печей.

Правила эксплуатации:

Установливают печь на прочную противопожарную опору, которая должны быть на возвышенности, для обеспечения лучшей циркуляцию воздуха.
Запрещается монтаж печи рядом с горючими поверхностями.
Перед топкой оставляют расстояние примерно 1,25 м.
Перед разжиганием открывают регулятор мощности и регулятор–газификатор.
Для разжигания печи можно использовать бумагу или щепки, после разгорания огня в печь добавляют дрова, торфяные брикеты.
Объём нижней камеры полностью заполняют.
Устанавливают желаемую температуру с помощью регулятора мощности.
Для отключения печи регулятор-газификатор устанавливают в продольное положение.

Накопление отложений в дымоходе и выброс дёгтя на крышу являются серьёзными проблемами данной печи. Чтобы исключить образование отложений в трубах, их необходимо периодически очищать. Причём делать этого необходимо не менее одного раза в год.

Также нередко возникает проблема с горением сырого топлива. Но она решается путём его просушки.

При появлении дыма необходимо разобраться с причинами, которых также может быть несколько:

Засорение сажей дымоходов или дымового стояка.
Низкое качество топлива, особенно при использовании сырых дров. Сажа откладывается на внутренних стенках печи, скапливается в дымовых каналах и дымовом стояке.

Отзывы владельцев

С точки зрения регулярного проживания — удобная вещь затопил один раз и можно без перерыва огонь поддерживать. За счет процесса длительного горения (а точнее тления) можно на одной закладке всю ночь проработать без перерыва и вставания, и всю ночь печка будет горячей. Одну дровину закинул — и спать.
cergeyspb
http://otzovik.com/review_2940449.html

Не очень удобно чистить печь «Булерьян». Приходится снимать тройник (выход из печи в дымоход) и прочищать печь прямо в комнате. Процесс чистки очень грязное мероприятие.
В целом, печью довольны. Экономичная, безопасная, можно использовать не расколотые чурки.
leonew1
http://otzovik.com/review_2445103.html

В Булерьяне есть два существенный плюса и два существенных минуса. Плюсы — он работает на всём, что угодно, и дает очень высокий КПД. Минусы — он не украшает интерьер, и без проветривания дом начинает вонять гарью.
izhoga
https://otzovik.com/review_4069743.html

Эти печи являются отличным вариантом для тех помещений, где отсутствует центральное отопление. Они широко применяются на дачах и в загородных домах, обеспечивая комфортную температуру на протяжении всего холодного периода.

Печь булерьян своими руками — Чертежи и пошаговая инструкция

Булерьян – печь медленного горения. Обеспечивает быстрый прогрев помещения, экономный расход дров. В основе принципа работы печки лежит идея конвекционного теплообмена. Через отверстия трубы снизу воздух попадает в печь, прогревается и выходит из верхнего отверстия уже горячим. Печь проста в эксплуатации. Опытный сварщик, зная основные принципы работы, в состоянии изготовить печь длительного горения самостоятельно.

Необходимые инструменты:

сварочный аппарат,
болгарка,
ножницы по металлу,
трубогибочный инструмент,
малый молоток.

Заготовки:

трубы с толстой стенкой, диаметром примерно в 50 мм,
уголок 25х25 мм,
металлический лист, толщиной в 5 мм.

Основным инструментом, используемым в работе является сварочный аппарат. Поэтому перед началом работы по изготовлению печи следует проверить его работоспособность. Неопытному сварщику стоит набить руку на тренировочных швах. Поскольку на финальном этапе придется проварить печь по всему контуру. Материал для печки — стальной лист и трубы. Не стоит пренебрегать элементарной проверкой материала на свариваемость.

Чертежи

На представленных ниже фото показаны чертежи печи булерьян и примерная пошаговая инструкция по её изготовлению (сборке и сварке составных деталей).

Схематическое изображение печи в разрезах.

Большое фото всего чертежа в хорошем качестве тут.

Это малая печь. Она пригодна для отопления гаражей, теплиц и небольших хозяйственных помещений. Для обогрева жилых помещений большого объема, нужно увеличить габаритные размеры печи (и количество труб) как минимум в 1,5 раза.

Пошаговая инструкция изготовления печи медленного горения типа «Булерьян» своими руками

Чтобы сварить печь булерьян своими руками подготовьте листовой материал к работе. Далее следуем заготовить обрезки трубы нужного количества и длины. Используя трубогиб, придать обрезкам трубы нужную конфигурацию. Форма и радиус кривизны у всех труб должны быть одинаковыми. Учесть необходимость наличия прямолинейного участка на концах. По виду А, показанному на чертеже, вырезать листовую заготовку. Согнуть её посередине под уголом примерно в 160° – 175°.

Установив трубы вертикально, нужно сделать точечные прихватки. Затем установить заготовку верхней части топки и тщательно проварить ее по контуру. Это каркас конструкции печи. Важно на первых этапах обеспечить симметричность изделия, а также требуется внимательно следить, чтобы детали при работе не повело и каркас не перекосило.

Затем изготовить листовые детали корпуса печи. Их количество должно быть таким же, как и количество запланированных конвекционных труб в печи. Приложить заготовку к трубе и прихватить в нескольких точках. Начало этого этапа показано на следующем фото.

Сами заготовки стенок корпуса выглядят так.

После предварительной установки и закрепления всех элементов стенки на трубах, заготовка печи должна выглядеть примерно так.

В качестве дымоотвода трубы можно использовать обрезок трубы диаметром около 100 мм. Толщина трубы от 3 до 5 мм. Устанавливаем заднюю стенку с отверстием под дымоотвод и так же на прихватках предварительно закрепляем. Ввариваем трубу дымоотвода в отверстие задней стенки печи. На фото ниже представлен конечный вариант этого этапа.

Далее следует изготовление передней, лицевой, стенки печи с вваренным в неё кольцом, к которому будет примыкать дверца печи. Примеряем деталь и привариваем временным точечным швом по контуру лицевой стенки. Обозначаем дно печи двумя уголками, как это указано на следующем фото.

После следует проверить заготовку на устойчивость, при необходимости откорректировать форму конструкции и только потом проварить все стыки деталей и щели между ними.

Заготовка дверцы представляет собой круг из толстого листа металла. В нижней его части располагается труба с заслонкой, регулирующей интенсивность горения в печи. Дверцу необходимо установить на петли. Затем приварить запирающий замок. Обычно это два соосных отверстия, фиксируемых штырем.

На следующем этапе работ производится зачистка сварных швов и косметическая шлифовка всех поверхностей. Сама печь, изготовление которой было описано выше, выглядит так.

За основу печи можно так же взять старый котел и использовать его в качестве стенок для печи. Этот вариант удобен тем, что требует меньшего количества сварных швов, нежели предложенный. Однако вариант с наложением стенок из листовых металлических полос выглядит красивее, нежели обваренная трубками бочка. Но если есть в хозяйстве ненужный котел, то его вполне можно использовать для отопительных целей.

Несколько слов о выборе габаритов печи применительно к площади помещения. Ориентироваться надо на технические характеристики мощности и скорость прогрева объема воздуха в минуту. Печь с объемом топки 40л прогревает со скоростью 4,5м³/мин, при объеме топки в 50л скорость прогрева возрастает до 9м³/мин, при 100л это значение уже составляет 18м³/мин.

Техника безопасности

Если предполагается установка печи в жилом помещении, то располагается печь так, чтобы до стен дома оставалось расстояние не менее 0,5м. Если приподнять печь над полом, то это увеличит тягу и соответственно скорость прогрева. Обычно под Булерьян изготавливают небольшой подиум, как сделать его – вопрос возможностей и подручных материалов. Желательно применять негорючие материалы. В идеальном варианте — подиум тоже сварная конструкция.

Около печи, под топкой нужно постелить металлический лист, чтобы выпадающие искры или выстреливающие угольки не стали причиной возгорания.

Отдельного упоминания заслуживает безопасность детей. На рекламных картинках печей длительного горения типа «Булерьян» часто изображают, что печь стоит в доме в гостиной или в холле. Но печь разогревается очень быстро и, по отзывам владельцев, некоторые её части разогреваются докрасна. В связи с этим человек может обжечься об печь сделав неловкое движение, а дети могут прикоснуться по неловкости, случайно или из любопытства. Поэтому устанавливать печь лучше в хозяйственных помещениях, выполняющих функции кочегарки.

Читайте также: Печь Бренеран – Отзывы

Принцип работы и выбор печи Булерьян

Мы уже привыкли к тому, что обычные буржуйки использовать в частных домах или на дачах небезопасно и не очень эффективно. Они быстро нагревают воздух, но и быстро остывают, требуя постоянной подпитки дровами. А раскаленный металл и выпавшие из топки тлеющие угли могут послужить причиной пожара. Особенно опасно оставлять буржуйку на ночь. Этих недостатков лишена новая конструкция печи-буржуйки, получившая красивое название Булерьян. Она полностью состоит из металла, что и роднит ее с обычной буржуйкой. Но принцип ее работы и конструкция печи принципиально отличаются от привычных для нас моделей буржуек.

Чем же так славится данная печь? Все дело в ее потрясающей эффективности и экономичности. Представьте себе, что в течение суток вам придется всего лишь дважды заложить в печь топливо. Причем, это могут быть не только дрова, но и всевозможные древесные и бумажные отходы. Этим и обусловлена ее экономичность. Единственным условием является использование сухого сырья. Такую печь можно устанавливать в частном доме любого размера, на даче, в гараже, на складе и в других местах.

Конструктивные особенности печи Булерьян

Конструктивно Булерьян состоит из нижней и верхней камер. В нижней камере сгорают дрова, а верхняя камера служит для сгорания древесных газов. Лишь 20 % тепла от сгорающих продуктов идет на корпус, а основная масса разогревает воздух в трубах, которыми выложены обе камеры сгорания. Излучение тепла происходит по естественному конвекционному принципу, когда снизу в трубы поступает холодный воздух, поднимается вверх по трубам и нагревается. На выходе имеем природный тепловентилятор, работающий без электричества. Воздух в трубах прогревается до температуры более 100 градусов. Тем самым обеспечивается очень быстрый прогрев помещения. Уже через 20 минут после разжигания Булерьяна температура в нем стремится к 20 градусам.

В основу работы Булерьяна заложен принцип медленного горения (тления) древесного топлива. Тление становится возможным благодаря малому количеству поступающего в топку воздуха. Количество этого воздуха мы можем регулировать самостоятельно, при помощи передней заслонки. В печке имеется еще и задняя заслонка, отвечающая за тягу. Она также является регулируемой, хотя конструктивно полностью и не перекрывается. Этими двумя заслонками можно изменять интенсивность сгорания дров и, соответственно, изменять температуру в помещении. После несложных экспериментов освоить управление печью способен любой человек.

Внимание! Если в процессе работы печи вы решили добавить в нее топлива, то переведите обе заслонки в максимально открытое положение. В таком состоянии печь должна проработать 5 минут. И только затем открывается дверца топливника, подкладываются дрова, дверца закрывается, а заслонки устанавливаются в прежнее положение, в котором они находились до закладки дров.

Как выбрать печь Булерьян применительно к конкретному помещению

В зависимости от объема помещения, которое требуется обогреть, выбирается и размер печи. Чем большими являются ее габариты, тем больше тепла выделяется печью за единицу времени.

Печи делятся на типы, которые обозначаются от «00» до «05». Так, печь самого малого типа (тип 00), призванная обогреть помещение объемом 100 кубометров, имеет габариты 700 х 480 х 690 см. Вес ее составляет 60 кг. А вот максимальный тип 05 уже предназначен для работы в помещении 1100-1300 кубометров. Габариты такой печки составляют 960 х 730 х 1440 см, а вес ее равен 240 кг.

Большой выбор габаритов данного устройства позволяет подобрать тип печи применительно к вашим условиям. Стоимость агрегатов не является запредельно высокой. Печь Булерьян способна окупить вложения уже после годичной эксплуатации. Ни один подобный агрегат не способен на такую самоокупаемость.

Печь булерьян: как отопить дом — каталог статей на сайте

Печь булерьян – простая конструкция, которая очень выручит в холодное время года, если газовое или электрическое отопление недоступно. К тому же, цена булерьян очень демократична, не сравнить с ценой на твердотопливный котел, который также может быть выходом в такой ситуации.

Хотя, конечно, если дом большой, и в нем проживают постоянно, то отопление с помощью твердотопливного котла видится более рациональным. Но, в любом случае, печь булерьян – неплохой выход из положения, а в некоторых случаях, просто спасение. Что касается не частных домов-коттеджей, а дач, гаражей и т.п., то отоплении этой печью может стать оптимальным вариантом.

Как работает печь булерьян

Булерьян – конструкция цельносварная, материал – сталь высокого класса. Принцип работы: камера сгорания цилиндрической формы обернута трубами, которые снизу всасывают холодный водный воздух, а вверху выпускают уже нагретый. А горячим воздухом помещение прогревается очень быстро. Через 20-25 минут даже в просторном доме уже тепло.

КПД печи высокий, так как топливо сгорает в режиме тления. Происходит газогенерация: газы от сгорания топлива переходят в отдельную камеру и там дожигаются. Благодаря этому расход топлива очень экономный. В зависимости от мощности печи 1 закладки дров достаточно на 6-12 часов. Это очень удобно не только в плане расхода дров, но и обслуживания: для непрерывного горения топливо подкладывается 2-3 раза в сутки, и чтобы не вставать ночью, закладку просто нужно сделать вечером.

Кстати, печь булерьян не обязательно топить дровами: подойдут все отходы древесины – кора, стружка, опилки и даже брикеты торфа. Хотя, конечно, с опилками отопление будет не настолько эффективным. Уголь в качестве топлива в булерьяне использовать нельзя.

Как отопить несколько комнат печью булерьян

Многих интересует вопрос: как одна печь может нагреть дом большой площади, ведь комнат несколько? Вариантов не так много.

Оставлять двери открытыми. В смежных комнатах жарко не будет, но и особенно холодно тоже. Лучше купить 2 печи меньшей мощности (и, соответственно, дешевле) и разместить их в разных концах дома.

Провести от труб воздуховоды (надеть на них). Для этого можно использовать алюминиевые рукава для вентиляции. В таком случае в смежных комнатах будет теплее, чем просто при открытых дверях, но, все же прохладнее, чем в помещении, где стоит печь булерьян. Дело в том, что тепло дает не только воздух, выходящий из труб, но и сама разогретая печка (как традиционная буржуйка). Если сделать для печки кожух (металлический или кирпичный), то эффективность на обогрев смежных комнат возрастет.

Можно приобрести не просто булерьян, а ее усовершенствованный вид «Аква-Бренеран» и подключить к водяному отоплению. Но закладку дров в эту печь придется производить гораздо чаще.

ПО ТЕМЕ

Печи длительного горения: насколько они эффективны

Термокамин или водяной камин: отопление и горячая вода

Печка буржуйка для основного и дополнительного отопления

Хочу больше статей:

Оставьте Ваш отзыв

Average rating: 0 reviews

Tags:

батареи Буржуйка камин

Советы по эксплуатации печи булерьян

ВНИМАНИЕ! Ваша печь окрашена кремнийорганической жаропрочной эмалью, полная полимеризация которой наступает лишь при первых протопках печи и с выделением едкого запаха, который в дальнейшем исчезает.

Поэтому первые протопки печи необходимо производить в хорошо проветриваемом помещении при полностью открытых дверях и окнах либо на улице вне помещения.

Перед эксплуатацией печи убедитесь в нормальном функционировании всех элементов печи и дымохода. Проверка печи и дымохода, а также их чистка должна проводиться не реже 1 раза в два месяца.

Следует также систематически очищать от пыли и других сторонних предметов, канал притока свежего воздуха в помещении.

Перед розжигом печи установите регулятор – газификатора и регулятор мощности в полностью открытое положение (рис. 1).

Рисунок 1. Положение заслонок при розжиге или закладке дров
(интенсивный режим)

Для розжига используйте бумагу и щепки и по мере разгорания добавляете топливо в топку до ее полного заполнения.

Через 2 — 3 минуты после того как топливо хорошо разгорится Вы закрываете топочную дверку, на ней прикрываете заслонку регулятора мощности и только после этого закрываете заслонку регулятора – газификатора. Тем самым Вы переводите печь в режим газификации (рис. 13).

Рисунок 13. Положение заслонок при основном
(экономичном) режиме

При полностью закрытых регуляторах мощности и газификации КПД и время работы печи будут наибольшими.

Необходимую интенсивность горения устанавливайте изменением положения обоих регуляторов. Их положение определяется опытным путем и зависит от качества дров (плотность, влажность), конструкции дымохода (высота, количество колен), погодных условий (давление, ветер) и т.д.

ВНИМАНИЕ! Режим интенсивного горения не является основным режимом работы печи и не может быть рекомендован к постоянному применению, так как в этом случае резко снижается срок службы изделия и не обеспечивается сохранность жаропрочного покрытия.

Перед добавлением топлива переведите печь в режим интенсивного горения, для этого сначала открываете полностью заслонку – газификатора (т.е. открываете выход дымовым газам), затем через 2 – 3 минуты, плавно открываете регулятор мощности (т.е. увеличиваете подачу воздуха для горения) и лишь только после этого открывайте дверку. Добавьте топливо, закройте дверцу и установите регуляторы в прежнее положение.

Перед удалением золы дайте топливу полностью перегореть и остыть. Золу полностью удалять не следует. Всегда оставляйте слой золы высотой до 50 мм (это примерно до нижнего края дверки).

Слой золы необходим для защиты от прогара нижних труб, а также служит термоизоляцией нижних труб для создания в них конвекционного потока.

Во время эксплуатации отопительной печи не допускается:

оставлять печь без присмотра или поручать присмотр за ней малолетним детям;
размещать топливо и другие горючие вещества и материалы непосредственно перед топочным отверстием;
хранить не затушенные угли и золу в металлической посуде, установленной на деревянный пол или горючей подставке;
сушить и складывать на печи одежду, дрова, другие горючие предметы и материалы;
использовать для топки дрова, длина которых превышает размер топки;
осуществлять топку печи с открытой топочной дверкой;
использовать вентиляционные и газовые каналы как дымоходы;
прокладывать дымоход отопительной печи по горючей основе;
закреплять на дымоходных трубах антенны телевизоров, радиоприемников и т.д.;
хранить в помещении запас топлива, который превышает суточную потребность.

Топливо для печи.

Печь работает на всех видах твердого топлива: дерево, древесные отходы, древесные и торфяные брикеты, пеллеты, бумага, картон и т.д.

Стандартным вариантом топлива — являются колотые дрова высушенные естественным способом под навесом в течении 1 — 2 лет с влажностью не более 20%. Как вариант возможно применение не колотых крупных круглых поленьев длиной с топку.

В случаи применения опилок, то их необходимо использовать вместе с кусковой древесиной и/или с дровами. Никогда не применяйте в качестве топлива любые жидкости или газы, а также уголь, кокс и т. д.

Не допускается сжигать в печи любые виды пластмасс, пластика, резины и т.д., так как это ведет к выделению ядовитых газов, а также к загрязнению окружающей среды.

Топливо должно храниться в специально приспособленных для этого помещениях или на специально выделенных площадках с учетом требований строительных норм.

Категорически запрещается: переоборудовать печь для топки другими видами топлива, а также вносить любые изменения в конструкцию печи.

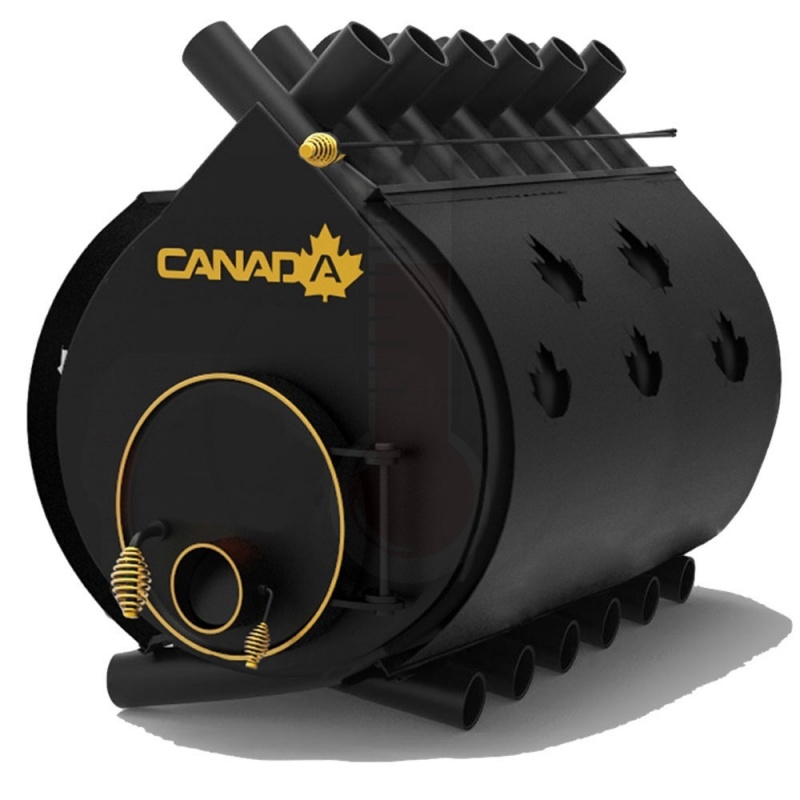

Печи булерьян тм канадские печи — Новослав, ООО киев (интернет-магазин) Купить Печи булерьян ТМ CANADIAN OVENS Киев (Украина)

«Канадская печь» так называемая «печь булерьян» применяется там, где необходимость не зависимого и дешевого отопления. Это жилые и производственные помещения, ангары, магазины, мастерские по обработке дерева и столярных изделиях. В печи можно сушить пиломатериалы, а также древесные отходы, используя их в качестве топлива.

Имея каминную печь и смонтировав систему воздуховодов, можно обогреть пару разных комнат или весь дом.При этом мы получаем быстрый нагрев воздуха в помещении, энергонезависимость, отсутствие эксплуатационных затрат и т. Д.

Особенно важно использовать печь там, где нет других источников энергии (электричество, центральное отопление, газ) или непостоянное теплоснабжение. Для таких помещений в вопросе отопления поможет «канадская печь».

Есть шесть типоразмеров печей, которые отличаются друг от друга своей мощностью. Каждый из них рассчитан на определенную площадь помещения 100, 200, 400, 600, 1000, 1300 м 3.

Печь отопительная запатентована в Украине (патент Украины № 145 на полезную модель «Печь металлическая для нагрева воздуха») и сертифицирована Госстандартом Украины.

9002 218

Технические характеристики печи
Имя	КАЛГАРИЯ Тип 00	ВАНКУВЕР Тип 01	МОНРЕАЛЬ Тип 02	QUEBEC Тип 03	ТОРОНТО Тип 04	ОНТАРИО Тип 05
Объем помещения, м ³	100	200	400	600	1000	1300
Максимальная мощность, кВт	6	одиннадцать	18	26	35	45
Размеры (высота, толщина, ширина) см.	65х54х69	75х57х82	85х59х200	90х62х213	96х71х236	103х75х250
Масса, кг	67	96	127	155	240

Продам новую печь Буллерян (булерьян) Новаслав Ванкувер Тип 01 мощность 11 кВт

Тип предложения: продажаОпубликовано: 14.02.2017

Канадская нагревательная печь или буляр Новаслав Ванкувер Тип 01, 11 кВт предназначены для отопления жилых или производственных помещений площадью до 80 кв.м и объемом до 200 кубометров.
Bullerjan работает на твердом топливе, таком как брикеты, дрова, древесные отходы и т.д.
Подробнее здесь http://pridbaiko.com.ua/novaslav-vancouver-typ-01-11-kvt.html
Что такое cookie?
Файл cookie — это небольшой текстовый файл, который сохраняется на вашем компьютере / мобильном устройстве, когда вы посещаете веб-сайт.В этом текстовом файле может храниться информация, которую веб-сайт сможет прочитать, если вы посетите его позже. Некоторые файлы cookie необходимы для правильной работы веб-сайта. Другие файлы cookie полезны для посетителя. Файлы cookie означают, что вам не нужно вводить одну и ту же информацию каждый раз, когда вы повторно посещаете веб-сайт.
Почему мы используем файлы cookie?
Мы используем файлы cookie, чтобы предложить вам оптимальный доступ к нашему сайту. Используя файлы cookie, мы можем гарантировать, что одна и та же информация не будет отображаться вам каждый раз, когда вы повторно посещаете веб-сайт.Файлы cookie также могут помочь оптимизировать работу веб-сайта. Они упрощают просмотр нашего веб-сайта.
Соответствующие организационные и технические меры используются для защиты ваших личных данных и предотвращения потери информации или противоправного поведения.
Почему мы используем файлы cookie сторонних поставщиков?
Мы используем файлы cookie от сторонних поставщиков, чтобы иметь возможность оценивать статистическую информацию в коллективных формах с помощью аналитических инструментов, таких как Google Analytics. Для этого используются как постоянные, так и временные файлы cookie.Постоянные файлы cookie будут храниться на вашем компьютере или мобильном устройстве в течение максимум 24 месяцев.
Как отключить файлы cookie?
Вы можете просто изменить настройки своего браузера, чтобы отключить все файлы cookie. Просто нажмите «Справка» и найдите «Блокировать файлы cookie». Обратите внимание: если вы отключите файлы cookie, веб-сайт может отображаться только частично или не отображаться вообще.
Up
Продам новую канадскую печь Bullerjan (булерьян) Новаслав Онтарио Тип 05, 45 кВт
Тип предложения: продажаОпубликовано: 14.02.2017
Канадская отопительная печь Новаслав Онтарио Тип 05, 45 кВт предназначен для отопления жилых или производственных помещений до 500 м2 и объемом до 1300 м3.
Bullerjan работает на твердом топливе, таком как брикеты, дрова, древесные отходы и т.д.
Официальная гарантия от производителя.
Подробнее здесь http://pridbaiko.com.ua/novaslav-ontario-typ-05-45-kvt.html
Что такое cookie?
Файл cookie — это небольшой текстовый файл, который сохраняется на вашем компьютере / мобильном устройстве, когда вы посещаете веб-сайт.В этом текстовом файле может храниться информация, которую веб-сайт сможет прочитать, если вы посетите его позже. Некоторые файлы cookie необходимы для правильной работы веб-сайта. Другие файлы cookie полезны для посетителя. Файлы cookie означают, что вам не нужно вводить одну и ту же информацию каждый раз, когда вы повторно посещаете веб-сайт.
Почему мы используем файлы cookie?
Мы используем файлы cookie, чтобы предложить вам оптимальный доступ к нашему сайту. Используя файлы cookie, мы можем гарантировать, что одна и та же информация не будет отображаться вам каждый раз, когда вы повторно посещаете веб-сайт.Файлы cookie также могут помочь оптимизировать работу веб-сайта. Они упрощают просмотр нашего веб-сайта.
Соответствующие организационные и технические меры используются для защиты ваших личных данных и предотвращения потери информации или противоправного поведения.
Почему мы используем файлы cookie сторонних поставщиков?
Мы используем файлы cookie от сторонних поставщиков, чтобы иметь возможность оценивать статистическую информацию в коллективных формах с помощью аналитических инструментов, таких как Google Analytics. Для этого используются как постоянные, так и временные файлы cookie.Постоянные файлы cookie будут храниться на вашем компьютере или мобильном устройстве в течение максимум 24 месяцев.
Как отключить файлы cookie?
Вы можете просто изменить настройки своего браузера, чтобы отключить все файлы cookie. Просто нажмите «Справка» и найдите «Блокировать файлы cookie». Обратите внимание: если вы отключите файлы cookie, веб-сайт может отображаться только частично или не отображаться вообще.
Up
Чудо-печь длительного горения. Булерьянская печь: достоинства Недостатки
Чтобы решить проблему временного обогрева жилища, существует множество способов.Кто-то покупает электронагреватели, кто-то — тепловую пушку, а кто-то отдает предпочтение чудесной печи, которая в зависимости от вида работает на солярке? Выхлопное масло или дрова. О том, что представляет собой данный агрегат, и пойдет речь в этой статье.
Чудо-печка на дизеле
Дизельная чудо-печь может быть использована для отопления дома, дачи, подвала, гаража, теплицы. Топка, работающая на дизельном двигателе, может выступать как автономный, так и вспомогательный источник тепла.Кроме того, на нем можно готовиться и разминаться. А благодаря компактным размерам вы можете брать его с собой на рыбалку, походы и т. Д.
Устройство и принцип действия
Чудо-печь может работать на дизельном топливе и керосине. При использовании керосина в качестве топлива в окружающую среду будет выброшено гораздо меньше вредных веществ, а производительность на 20% выше, чем при работе на дизельном топливе. В зависимости от конкретной модели мощность устройства варьируется от 1,8 до 5 кВт.
Если заполнить бак полностью, чудо-печь сможет непрерывно проработать до 18 часов.Также на рынке есть модели, работа которых при полной заправке длится всего 6 часов, а есть и такие, которые успешно работают 30 часов.
Чудо-печь спроектирована из таких элементов:
топливный бак съемный с клапаном;
винт регулировки;
блок с филетом, подлежащим замене;
корпус;
решетка;
Горелка
;
отражатель.
Металлический отражатель расположен на корпусе, окрашенном порошковой краской.Благодаря отражателю достигается очень эффективное отопление помещения. Горелка расположена в центральной зоне чудо-топки, а топливный бак — на задней панели. Регулировочный винт предназначен для достижения желаемого температурного режима в помещении. Чудо-печь сделана на подаче дизельного топлива.
Масса доходит до 10 кг, благодаря чему его можно при необходимости перенести в другое помещение. Габаритные размеры: высота — 3500-6000 мм, глубина / ширина — от 2500 до 4000 мм.
Перед тем, как приступить к розжигу, бак необходимо установить в специальном месте и залить в него топливо.После этого нужно снять решетку с горелкой и установить фитиль в блок. Когда будет вставлен фитиль, проводится обратная установка горелки и решетки. После того, как вся подготовка будет завершена, нужно открыть винт, предназначенный для регулировки. Подождите несколько минут, пока фитиль пропитается топливом. Затем нужно разжечь конфорку.
Как только он начнет интенсивно гореть, регулировочный винт нужно завернуть до упора. Подождите до тех пор.Пока пламя не гаснет. Затем снова откройте и установите желаемую степень нагрева. Когда печь заканчивает, регулировочный винт крутится до самого конца. Обязательно проверьте, чтобы топливо полностью сгорело и огонь погас.
Расход топлива в зависимости от конструкции может составлять 150-400 мл / час.
Ни в коем случае нельзя использовать данный обогреватель в плохо вентилируемом помещении. Также недопустимо в качестве места установки чудо-печи выбирать участки возле мебели и легких предметов.
Чудо-печь
Еще одна разновидность чудо-печей — агрегаты, работающие на отработанном масле. Такая конструкция — очень экономичный вариант, т.к. топливо дешевое.
Преимущества печей на отработанном масле:
Главное достоинство — простая конструкция.
Печь экономно расходует топливо, при сгорании которого в атмосферу выделяются вредные вещества, дым и сажа.
Конфигурация содержит сложные детали, представленные в виде капельниц, насадок.В связи с этим чудо-печь бесперебойно работает даже при очень низких температурных режимах.
При желании можно совместить печь с системой отопления в доме. Для этого достаточно установить бак, вверху которого делать вывод в систему отопления. «Фильтр» тоже должен пойти в бак.
Недостатки:
Дымоход необходимо оборудовать высотой не менее 4 метров.
Важно, чтобы в дымоходе не было горизонтальных участков.
Дымоход и емкость для масла необходимо периодически чистить.
Печь плавится следующим образом: в емкость с маслом нужно положить бумагу и залить небольшим количеством масла. Бумага поджигается, масло начинает нагреваться и капать, и через некоторое время оно начинает вращаться. Затем вы можете добавить желаемое количество отработанного масла и просто отслеживать его уровень.
Чудо-печь на твердом топливе
Традиционная деревенская чудо-печь подходит только для больших помещений.Это связано с тем, что такая конструкция очень велика, и кроме высокого КПД похвастаться не может. Однако в настоящее время выкладывать громоздкую каменную печь нет смысла ни в каком смысле, ведь компактную и эффективную печь можно оборудовать своими руками.
Буржах
Это всем известная разновидность компактной чудо-печи, которой много лет жители помогают обогревать дома, гаражи, теплицы и т. Д.
Буржуйский дизайн очень прост.По большому счету, это железная бочка с плотными стенками.
Создать из него печь несложно, главное заранее подготовить все чертежи, по которым будут выполняться работы. Вы можете нанести любую тару или даже сделать металлическую коробку самостоятельно. Главное, соблюдать условие — объемов и мощности должно хватить, чтобы обеспечить теплом желаемую площадь.
Рекомендуется выбирать бочку примерно на 100 литров. Его внутреннюю полость следует разделить на два разноплановых яруса.Один из них будет выполнять камеру сгорания топлива, а другой предназначен для накопления отходов. Для разделения используется горизонтальная прямая плита из прочного металла, толщина которой должна быть не менее 5 м.
Очень важно, чтобы размер был выбран в соответствии с требованиями, т.к. при толщине менее 5 м металл не сможет выдерживать нагрузки от нагрева корпуса. В этой пластине необходимо просверлить большие отверстия. Это необходимо для беспрепятственного попадания золы во второй отсек.
Зольник снабжен выдвижным металлическим ящиком для беспрепятственного удаления продуктов сгорания. Передняя стенка ствола оборудована таким образом: в ней необходимо вырезать два отверстия, одно для камеры сгорания размером 40 * 40 см, другое для зольника. Это отверстие должно быть меньше первого до ¼. Сделать это можно при помощи газовой горелки или обычного долота и молотка. Горка топки должна быть оборудована удобной дверцей с задвижкой.
Верхнюю часть духовки нужно хорошо закрыть металлической крышкой, в которой просверливается широкое отверстие для трубы дымохода.Для прочного крепления крышки используйте сварочный аппарат. По окончании всех монтажных работ нужно сделать буржитого на ножках или фундаменте из огнеупорного кирпича, чтобы пол под ним не воспалился.
Минусов конечно у буржуйки много:
во-первых, он не отличается высоким КПД. Это связано с тем, что через дымоход уходит большое количество тепла;
во-вторых, конструкция быстро остывает за счет того, что сталь отличается высокой теплопроводностью и максимально быстро отдает тепло воздуху;
кроме того, необходимо постоянно пополнять запас топлива в камере сгорания.
Но несмотря на ряд недостатков, такая чудо-печь считается самой экономичной. Это не требует никаких затрат и вы можете построить чудо-печь на дровах своими руками за пару часов.
Подборка чудо-печей
При выборе чудо-печи обращайте внимание на ряд критериев:
Мощность. Как уже отмечалось, этот показатель варьируется от 1,8 до 5 кВт. Выбирать мощность следует из размеров помещения, которое вы хотите отапливать.Устройство мощностью 1 кВт может обогреть 10 м² помещения. Чем больше площадь, тем выше должна быть мощность.
Материал для изготовления колб и горелки. Корпус обычно делают из металла или стекла. Стеклянная чудо-печь отличается более высоким КПД, но и более высокой стоимостью. Обращаться с этим нужно предельно осторожно. Такая конструкция подходит только для обогрева. Если вы планируете пользоваться приборами и готовить, лучше остановить свой выбор на металлической конфорке.
Расход топлива.Количество израсходованного дизельного топлива находится в прямой зависимости от мощности агрегата: мощностью 1,8 кВт — 160 мл / час; При мощности 2,5 кВт и выше — от 180 мл / час.
Отзывы пользователей Свидетельство того, что чудо-печь на дизельном, отработанном и твердом топливе — это качественные агрегаты, способные эффективно обогреть жилую комнату.
teplofan.ru.
Преимущества и недостатки
Среди преимуществ такой чудо-печи на дровах сразу стоит отметить, что она очень выгодна и проста в эксплуатации.Его экономичность как в невысокой цене на саму топку (печь можно сделать себе), так и в наличии для нее топлива.
Также на нем можно приготовить простое блюдо или сварить чай. Еще одно преимущество такого устройства в том, что он очень быстро нагревает воздух, не сжигая его в процессе, например, помещение площадью 50 квадратных метров можно обогреть за 20-30 минут с помощью печи на полную мощность.
На этом его преимущества заканчиваются. Можно отнести не совсем равномерный прогрев помещения и большое количество израсходованного топлива, которое постоянно подается в топку.
Как пользоваться?
Топка работает на твердом топливе, которое необходимо подать в камеру сгорания и закрыть ее заслонкой.
Дрова в нем точно зажигаются, а не тускло, их придется систематически добавлять.
Сольник не должен забывать время от времени убирать.
Выход
При наличии достаточных навыков и точных чертежей можно сделать чудо-печь своими руками, она обойдется дешевле. Если не хотите возиться, можно купить в магазине недорогую духовку.
Для отопления небольшого дома, а также хозяйственного сооружения до 50 квадратных метров или установки во дворе загородного дома это такая самодельная чудо-печь, для обогрева помещения больше, до 100 квадратных метров. Типа автомастерской или другого технического сооружения прекрасно подойдут булерьян и другие печи.
печной.гуру.
Печь Булерьян: Положительные и отрицательные стороны
Такая печь, как булерьян, имеет массу преимуществ: помещение быстро нагревает помещение, большие дрова могут долго гореть, другая печь безопасна и имеет коэффициент полезности около восьмидесяти процентов.Конструкция такой печи продумана идеально, и найти о ней плохие отзывы сложно.
Минусы булерьянских печей:
Высокая потребность в топливе. Для такой печи топливо исключительно из дров или переработанных дров, таких как: щепа, бумага, картон, брикеты и пеллеты. И с таким топливом должно быть сухо.
Скопление конденсата. Такой едкий конденсат очень сложно утилизировать, так как его нельзя разливать по двору или дома, он очень ядовит.
В дымоходе очень быстро накапливается сажа, и ее необходимо периодически чистить. Оказывается, образование сажи от сырых дров. А если использовать исключительно сухое топливо, чистка потребуется гораздо реже.
Для данной печки это все минусы. Если говорить о самостоятельном изготовлении такой печи, то с практической стороны это сложная конструкция, имеющая огромное количество сварных швов и требования к ним. И если у вас нет опыта проведения сварочных работ.Лучше приобретать новую печь, и цена ее не очень высока, если сравнивать со стоимостью материала для самостоятельного изготовления.
Запекание на обжиге своими руками: Схема и чертеж
Эта печь имеет оригинальную конструкцию, в которой все сделано для быстрого обогрева помещения и сохранения тепла в дальнейшем.
Корпус трубчатых печей параболической формы и металлические ленты сварные. Эти трубы составляют лишь треть своего диаметра, а остальное находится в пене в печах.
Эта система представляет собой эффективный теплообменник и хладагент, который пропускает воздух. И при поджигании топки к нижней части труб, засасывающих воздух, этот воздух забирает большую часть тепла в нагретом металле. Такой поток довольно интенсивный. При отличном горении печи в минуту по 6 трубам проходит более четырех кубов воздуха, а температура этого воздуха на выходе превышает 120 градусов.
Активное горение не является основным режимом работы булерной печи.В основном топливный твит. В режиме воздуха, который проходит по трубам, горит уже не горение, а всего шестьдесят — семьдесят градусов, а тело раскалывается примерно до пятидесяти градусов.
Внутренняя печь разделена на 3 части:
Дно топки отделено решеткой от решетки;
Верхняя часть также разделена разговорной, имеет название: камера дожигания;
Сам огонь.
Решетка от решетки мотта как из стандартной чугунной решетки, так и из стали, но сталь должна быть не менее 4 мм.Верхняя смещенная часть не доходит до двери. Также эта перегородка не сплошная, а имеет отверстия, отверстия в верхней перегородке необходимы для выхода воздуха из топки и поддержания горения газов. По площади проемы перегородок занимают около семи процентов.
В верхней части задней стенки имеется выход для газов. Имеет заслонку или шибер, заслонка и себерс имеют меньший диаметр, чем диаметр дымоходной трубы примерно на десять, пятнадцать процентов. Также в заслонке вырезан сектор.Такой сектор регулирует тягу в топке, а зазоры между демпфером и выходом для удаления газа в любом положении хибера не позволяют угарному газу попасть в помещение. Переноса окиси углерода не произойдет, даже если дверца топки открыта.
Далее, в топках булерьян, это не дымоход, направленный вверх, а горизонтальный разрез трубы, в этой трубе короткоживущие газы немного охлаждаются. Затем дымоход загибается вверх.В реальных печах, булереи в этом колене стоит, установлен экономайзер. Этот участок очень сильно утеплен, так же он служит периодической подачей газа из топки.
Что нужно для того, чтобы сделать булери своими руками
Для самостоятельного изготовления печи потребуется специальный материал.
Вам понадобится:
Трубы нарезные, диаметр труб не менее 60 мм и должны быть толстостенными, если диаметр трубы меньше, то воздухопроницаемость будет недостаточной;
Металлический лист толщиной четыре миллиметра;
Отрезок толстостенной трубы диаметром 350 миллиметров, из такой трубы вырезаны кольца для дальнейшего изготовления двери или металлический лист для резки полос;
Отрезать трубу под диаметр дымохода, который должен быть от 100 до 120 мм, и небольшой кусок, чтобы сделать корпус штуцера на двери;
Для крепления дверей понадобятся петли;
Ручка — запор для двери и ручка для рычага воздушной заслонки и еще шибера;
Асбестовый шнур, служащий уплотнением.
Необходимый вам инструмент: сварочный аппарат, электроды и трубогиб.
Создать своими руками печь Miracle Buller (Буллер), с которой работать на дровах будет непросто. Но если у вас есть схема и вы просмотрели мастер-класс на видео на Jutube (смотреть только на фото будет мало), то вы без особых усилий сможете составить чертеж и разобраться в нем целиком. принцип, по которому будет работать устройство.
Канадский тип булерьян Kalorifer Shot изготовлен из высококачественных материалов, и многие допускают грубую ошибку при его самостоятельном изготовлении.Ни в коем случае нельзя допускать использования газового баллона. Его стены не выдержат горячего воздуха, но если вы все же взяли его за основу, то стены нужно герметизировать, как это делается можно посмотреть в Интернете, там вы найдете соответствующие фотографии.
Чудо-печь на дровах булерьян: принцип работы и устройство
Частично охлажденные газы попадают в изолированный отрезок трубы, в котором уже накопилось тепло.
При повышении температуры газы расширяются, и, поскольку им некуда идти в трубу, они поднимаются в дымоход, образуя газовую пробку.Далее газы выгорают и охлаждаются, а образовавшаяся пробка поглощается. Изначально печь работает как обычная до тех пор, пока в экономайзере не накопится необходимое количество тепла, это накопление зависит от положения заслонки и качества дров.
Для регулировки горения топлива в дверце печки есть дроссель, дроссель перекрывает конец воздуха. Дверь часто имеет круглую форму и большие размеры, большие размеры дверцы позволяют ставить в печь большие светильники, большие лампы нужны давно.Но не это главное. Самое главное — плотная и герметичная посадка двери, так как через дверь нужно отбирать только продукты, необходимые для горения. В этой герметизации проявляется и сложность изготовления такой печи.
Если сравнивать выпечку Бурнан, Бренеран и Печь Бутаков, то последняя имеет ряд преимуществ. Например, его буржуазная квадратная форма. Но, несмотря на разницу в профиле, они деревянные и все рассчитаны на долгое горение.Каждый котел рассчитан также на работу Aqua, потому что у них система конвекции, поэтому конструкцию котла можно дополнить водяным контуром.
Bourgehogo Bowls: обзоры пользователей
Конкурс «Булерьян» заслужил множество положительных отзывов. Покупателям очень нравится большая камера для загрузки топлива. Так как большие размеры и глубина камеры позволяют закладывать большое количество топлива. Во многих случаях в качестве топлива используются дрова и уголь. Также печь может работать на торфе, крошке и агломерате. Но при использовании такого горючего печь будет работать не на полную мощность, а только на 75%.Одной полной партии топлива хватает примерно на восемь часов. При таких свойствах заправку топливом нужно будет производить всего два раза в сутки. Мощность печи регулируется вручную. Регулировка мощности находится в удобном месте, а сам процесс управления очень прост. Также такие печи получили хорошие отзывы и за компактность. Такая печь имеет такие габариты: высота 71 см, ширина 49 см, глубина 68 см. Вес такой печи будет около 60кг, не так уж важно и то, что дымоход имеет диаметр 120 миллиметров, что дает легкость при установке.
Hot Master (видео)
Вообще печка длительного горения булерьян отличных отзывов не заслуживает. Но все же, необходимо заранее просчитать все риски, прежде чем устанавливать печь в помещении. Ведь при использовании твердотопливной печи очень высока пожароопасность. Качество сборки всегда отличное, да и гарантия долгая. Дизайн таких печей идеален и подходит практически к любому интерьеру. С топками никаких сложностей не возникает, а их периодический выбор золы не составит особого труда.
homeli.ru.
Виды чудо-печей, работающих на дровах
Таких устройств делятся на следующие типы:
буржуа;
печей на разработке;
печи булерьян.
Если у человека умелые руки, то благодаря точным и понятным чертежам он может создавать разные типы отопительных приборов, способных управлять небольшим помещением без установки радиаторов и трубопроводов.
Особенности буржуйки
Эта чудо-печь на дровах обогревала гаражи, сараи, жилые дома, теплицы и другие помещения, где необходимо создавать теплый микроклимат. Данная конструкция представляет собой обычный металлический ствол с толстыми стенками , который обычно бывает в эксплуатации. Для его изготовления заранее создается чертеж, по которому ведутся все работы.
Объем такой бочки должен быть не менее 100 литров.Смысл работы в том, что внутреннее пространство ствола разделено на два отсека горизонтальной металлической перегородкой толщиной не менее 5 мм. Следует вырезать ямку для удаления золы. Первый отсек будет использоваться как дымовая камера, а второй — как зольник.
Отсек, который будет использоваться как зольник, оборудован выдвижным металлическим ящиком, в котором будут скапливаться продукты сгорания топлива. В передней стене с помощью сварки или стамески вырезается отверстие размером 40х40 см, которое будет использоваться для топочной камеры.Затем таким же образом прорезается отверстие под ясеневый брус, размер которого должен быть на меньше перевернутого на 10-15 см . Проем дымохода должен быть оборудован дверцей и задвижкой.
Сверху ствол закрывается крышкой, в которой проделывается необходимое отверстие для дымохода. Используя сварку, начинаем сваривать крышку по периметру. Затем бочку ставят на ножки или кирпичный фундамент, чтобы пол не проходил под ней.
Есть такая чудо печка на дровах и минусы.К ним относятся:
низкий КПД;
быстрое охлаждение;
надо постоянно на дровах ездить.
Но такая конструкция считается наиболее экономичным вариантом, и на ее изготовление уходит всего несколько часов.
Особенности булеров
Стоимость такого чуда печи На дровах в разы выше буржуйки. Его также можно изготовить самостоятельно, однако в этом случае уже потребуются специальные знания слесаря и сварщика и подробные чертежи.Есть такая печка из буржуйча, что появляется возможность регулировать продолжительность горения топлива. На одних вареных дровах он может достигать 10-12 часов.
Кроме того, он поступает прямо из печи, нагревая комнату, чтобы способствовать этому горячему воздуху, выходящему из труб. Они обязательно присутствуют в таком дизайне и являются его отличительной особенностью.
Особенности духовки на разработке
Такую чудо-печь не рекомендуется использовать в жилых помещениях, так как горящее масло выделяет не только неприятный запах, но и канцерогенных веществ , вдыхание которых очень опасно.Такую конструкцию используют в основном автомобилисты для обогрева своих гаражей. Благодаря примитивным рисункам его несложно сделать своими руками.
У всех этих топок, несмотря на то, что помещение очень быстро прогревается, есть такие недостатки, как низкая производительность, необходимость постоянного контроля за процессом сжигания дров и систематической подливки топлива.
Преимущества чудо-печки
Однако такая конструкция имеет определенные преимущества:
работа ведется на любом твердом топливе;
независимость от электроснабжения и газа;
простота;
поверхность можно использовать для лечения воды;
равномерный обогрев помещения;
низкая стоимость;
больших затрат на установку не требуется.
Как сделать чудо-печь своими руками
Особенность такой конструкции в том, что дрова тлеют, а не горят. В итоге одной закладки дров хватило на 12-15 часов .
Чтобы сделать такую конструкцию своими руками, понадобится любая металлическая тара, у которой толщина стенок должна быть не менее 5 мм, и подробные чертежи. Какой будет форма будущей конструкции — не принципиально. Можно взять старую железную бочку, срезать крышку стамеской, автогеном или сваркой, а затем очистить заусенцы.
Затем вырезается круг размером немного меньшего, чем поперечное сечение ствола, и приваривается к нему диаметром 100 мм таким образом, чтобы он выступал выше верхнего края ствола на 15-20 см. Снизу круга приваривается еще несколько пластин, которые перпендикулярны плоскости круга. . Полученный элемент понадобится для подачи воздуха в топку и одновременно с этим будет использован как краска для топлива . Нижние лопасти выполнены закругленными по часовой стрелке.Это необходимо для того, чтобы дым перед выходом из камеры кронштейна отдавал тепло стенкам печи.
Из фасада следует сделать, который будет использоваться для загрузки дров, и оборудовать его дверью. Сзади вырезается проем, нужно удалить дым, и к нему приваривается труба. Внутри ствола на расстоянии 20 см от днища устанавливаются днища, а на том же месте вырезается отверстие, которое будет использоваться для удаления золы и шлака. Сверху конструкция прикрывается ранее вырезанной крышкой с отверстием для трубы.Для удобства использования чехол снабжен ручками.
Прочный фундамент для печи делают из бетона или красного кирпича . Дымоход выходит наружу. Такая чудо-печь в целях пожарной безопасности должна находиться на небольшом расстоянии от стены.
Заключение
Конечно, обогревать большое помещение такой чудо-печью на дровах и этого не требуется. Но прогреться на даче или в гараже в холодную погоду в этой печи будет так же невозможно.К тому же такую чудо-печь используют в теплице для выращивания ранних овощных культур. Этот нагревательный прибор под силу изготовить любому, кто владеет сваркой и имеет необходимые инструменты, а также разобран по чертежам.
kotel.guru.
Стоит ли
Такие чудесные печи на дереве промышленного производства имеют внушительную стоимость, за одну модель придется заплатить более 200 долларов, но цена увеличивается в зависимости от размеров печи.Несмотря на то, что устройство печи несколько сложнее по сравнению с обычным бургом, многие мастера берутся за изготовление булерьяна своими руками.
Конструктивные особенности чудесных духовок
Для успешного изготовления описываемой конструкции печи следует изучить схему чудо-печи на дровах, а также ее устройство. Агрегат представляет собой цельнометаллическую конструкцию, имеющую топку и прилегающие к ней гнутые металлические трубы.На передней панели должна быть дверца, через которую вы будете загружать топливо. Кроме того, есть устройство регулировки мощности. С его помощью можно будет менять режимы горения. В топке должно быть вторичное горение и сопло, для вывода которого будет использоваться дымоход. Замечательные печи на дровах будут работать эффективнее, если хорошо выполнить теплоизоляцию дымохода. Специалисты советуют использовать для этого минеральную вату, толщина которой не должна быть менее 3 миллиметров.Взял и задумался, через него будет поступать воздух в топку, это нужно для сгорания топлива. Мастер может поработать над созданием негабаритного валика, однако при медленном горении отходы практически не образуются. Задняя стенка должна быть двойной, это позволяет сделать работу агрегата еще более эффективной. Некоторые модели для этого поставляются с двойным корпусом.
Подготовка к работе
Прежде чем приступить к изготовлению чудо-печи на дровах, необходимо запастись металлическими трубами, внешний диаметр которых должен варьироваться от 50 до 60 миллиметров.Это тоже будет листовой металл. Поскольку печь будет работать при высоких температурах горения, следует использовать металлические листы, их толщина может варьироваться от 4 до 6 миллиметров. Необходимо запастись стандартным набором инструментов и сварочным аппаратом, кроме этого понадобится трубогиб.
В процессе изготовления чудо-печи на дровах вам потребуется отрезать отрезки трубы, которые следует гнуть. На следующем этапе изготавливается устройство, с помощью которого будет производиться сборка и удаление дыма.Мастеру придется выполнить заслонки для розетки и разозлить. Нельзя забывать о необходимости изготовления дверцы, которая закроет топливную камеру. Чудо-печь на дровах, цена которой может достигать 20 000 рублей, должна иметь каркас, который будет состоять из гнутых труб. Эти элементы свариваются между собой, а после внутри устанавливается перегородка. Металлический лист вам нужно будет установить в пространстве пола между трубами. Дверь обязательно должна иметь замок, и следующим этапом будет его установка.Для того, чтобы конструкция при эксплуатации прочно стояла, необходимо будет изготовить, а после приварить металлические ножки.
Методы работы
Когда чудо-печь делается на дровах своими руками, нужно будет вырезать из трубы отдельные предметы, которых в конструкции должно быть 8. Длина каждого из них должна составлять 1,2 метра. Трубогиб поможет согнуть данные заготовки, придав им радиус, равный 225 миллиметрам. Расположение этих компонентов печи нужно будет проверить.Для удаления дыма и скопившейся влаги следует сделать Т-образные приспособления, по которым дым будет устремляться в трубу, а влага — смывать вниз. Для устранения влаги устанавливается специальный кран для отвода воды, открывать его нужно только для этих целей, а потом снова закрывать. Только так можно исключить ухудшение тяги.
На что следует обратить внимание при изготовлении печи
При изготовлении самодельной чудо-печи на дровах потребуется выполнить специальную заслонку, она необходима для удаления дыма из прибора.С помощью этого компонента вы можете регулировать интенсивность тяги. Для толкателя, который находится на входной двери, мастер должен сделать глухой вентиль. Чтобы обеспечить его надежную и правильную посадку, нужно использовать пружину. Самая сложная составляющая самодельной буйнаньи — входная дверь. Он должен закрываться почти герметично. Чем лучше он ляжет на поверхность топки, тем эффектнее получится конструкция. Чудо-печь на дровах, отзывы о которой самые положительные стоит изготовить по технологии, описанной в статье.Только так вы сможете получить устройство, которое будет эффективно работать и будет отличаться прочностью.
Из трубки внушительного диаметра нужно сделать два кольца, которые должны почти плотно переходить одно в другое. Для этого от трубы, имеющей диаметр 350 миллиметров, отрезаем куски по 40 миллиметров в количестве 2 штуки. Один из сегментов следует разрезать и после развертывания. Затем изготавливается лицевая сторона конструкции, при этом используется кольцо меньшего диаметра.Второе кольцо следует использовать при установке двери, оно должно быть приварено к периметру листового металла. После дверцы приваривается еще одно кольцо, которое несколько меньше кольца кольца, расположенного на лицевой стороне устройства. В зазор, который образуется дверными кольцами, нужно проложить асбестовый уплотнительный шнур, а затем и демпфер.
Нюансы работы
Устройство чудесных топок на дровах было описано выше, ваше изделие должно соответствовать общепринятой конструкции.На следующем этапе необходимо будет вернуться к изогнутым трубкам. В первых двух нужно проделать отверстия, приварив к ним инжекторные трубки. Это металлические элементы, диаметр которых составляет 15 миллиметров. При этом длина должна быть равна 150 миллиметрам. Они нужны для обеспечения совмещения топок с конвекционными элементами.
Из труб следует приготовить каркас с перегородкой. Для последнего элемента следует использовать лист стали толщиной 6 мм. Промежутки между трубами закрываются металлическими планками, а после приваривается задняя стенка, что даст возможность сформировать корпус печи.Для точной подгонки элементов перегородки, металлических полос и стен следует предварительно сделать заготовки из картона. Для двери рекомендуется выполнить специальный замок — эксцентрик, закрепляющий металлическую петлю. Он находится на стене конструкции. Это приспособление обеспечит максимально плотную пригонку печи и дверок. Чудо-печь на дровах, тепличный вариант которой представлен в статье, должна иметь дверцу и петли, последние изготавливаются и размещаются на завершающем этапе.Это касается и ножек печей, которые должны быть максимально прочными.
Заключение
Изготовление булерьяна сложно назвать простым процессом, традиционный буржуйк будет изготовлен намного проще. Однако высокая эффективность и простота эксплуатации оправдывают затраченные силы и время. Однако изначально вам нужно будет подготовить чертежи чудесных печей на дровах, они позволят безошибочно реализовать весь процесс, что станет залогом успеха проделанной работы.
fB.ru.
Где можно применить чудо-печь?
Чудо-печь электрическая может стать отличным выбором для обогрева дачи, теплицы, подвала, гаража и т. Д. Такие агрегаты чаще всего используются как временный источник тепла, когда нет возможности подключиться к централизованному отоплению.
В свою очередь, чудо-печь на дизельном топливе может использоваться не только как дополнительный, но и как постоянный источник обогрева помещения. В этом случае такую конструкцию можно успешно использовать для разогрева и готовки.
Важно! Агрегаты, работающие на дизеле или бензине, категорически запрещается использовать в помещении с плохой вентиляцией. Объясняется это тем, что при розжиге и выключении такой печи в комнату будет проникать небольшое количество дыма. В условиях плохой вентиляции неприятный запах будет присутствовать и во время оснащения оборудования.
Особенности конструкции
Чудо-печь для отопления имеет высокий КПД за счет наличия специального металлического отражателя, расположенного на корпусе. В центре корпуса, окрашенного порошковой краской, находится горелка. Подача топлива осуществляется самотеком из бака, который расположен на задней панели конструкции.
Регулировать температуру в помещении можно с помощью специального винта. У разных производителей конструкция печи может несколько отличаться. Но во всех случаях для его изготовления используется жаропрочная сталь.
Важно! Одним из преимуществ конструкции является компактность и небольшой вес, составляющий всего 10 кг.Таким образом, перемещение такой печки не составит особого труда.
Процесс Коргера
Розжиг таких цыплят осуществляется в несколько этапов:
Непосредственно перед Ражигом резервуар необходимо установить в специально предназначенном для него месте.
После этого идет заливка топлива.
Далее необходимо снять решетку с горелкой и установить в фитиль блок.
Собираем конструкцию, устанавливая горелку и решетку на место.
Теперь необходимо открыть регулировочный винт и подождать где-то полминуты, пока фитиль пропитается топливом.
Позолоченный фитиль.
Совет! Как только начнется интенсивное горение, необходимо винт завернуть до отказа. Через некоторое время, когда пламя спадет, необходимо снова открыть винт, выбрав определенную степень нагрева.
Для выключения чудо-печки необходимо до упора регулировочный винт закрутить.При этом следите за тем, чтобы пламя погасло. Средний расход топлива зависит от конструкции топки и может находиться в пределах 150-400 мл в час.
Безопасность при эксплуатации печей
При использовании этих конструкций печи необходимо соблюдать следующие правила:
Включать такую печь можно только в хорошо проветриваемых помещениях, о чем говорилось выше.
Нельзя использовать топливо, не соответствующее требованиям, указанным в паспортных данных.
Запрещается устанавливать конструкцию печи рядом с мебелью и легковоспламеняющимися предметами.
Следует контролировать процесс работы печи. Оставлять такую конструкцию без присмотра надолго нельзя.
Невозможно, чтобы вода попала в рабочую топку.
Также нельзя устанавливать чудо-печь в местах с сильными сквозняками.
Как сделать чудо-печь из газового баллона?
Существует несколько конструкций такой духовки, но наиболее простой в изготовлении вариант из газового баллона. Естественно, этот вариант будет отличаться от компактной заводской конструкции, и для установки потребуется дымоход. Достоинствами такой же конструкции являются ее экономичность, невысокая стоимость и простота в изготовлении. Работает такая печка на использовании масла. Это топливо дешевое и удобное в использовании.
Для создания такого аппарата необходимо:
цельнотянутый цилиндр с толщиной стенки не более полутора сантиметров;
труба для создания дымохода, диаметром 80-100 мм;
емкость, предназначенная для хранения топлива, не более 15 литров;
стальные уголки;
болгарский;
сварочный аппарат.
Важно! Поскольку топливо подается самотеком, нет необходимости предусматривать какие-либо дополнительные устройства для его впрыска в систему. Высота контура должна соответствовать высоте расположения очага горения. Это необходимо для предотвращения конструкции печи.
Итак, рассмотрим, как создать чудо-печь по этому чертежу своими руками:
С помощью болгарки разрежьте шар на две части. Один из них будет камерой, другой — крышкой.
К камере необходимо поприветствовать четыре металлических уголка, которые здесь будут выполнять функцию ножек.
Ставки от края примерно 15 см, делаем отверстие в крышке сваркой. Позже будет вставлена выхлопная труба.
Совет! В большинстве случаев для изготовления будет достаточно дымохода, длиной в пределах 3,5 — 4 метра.
Для регулировки уровня тепла, выделяемого печью, в корпусе необходимо вырезать отверстие диаметром 4 см, которым закрывается плита.
Для дозаправки баллона топливом может быть два варианта: крышка просто снимается при заправке; В корпусе выполняется специальное отверстие, диаметр которого составляет 8 см.
Совет! Заливать топливо в конструкцию необходимо на две трети цилиндра.
Для реализации розжига такой печки нужно установить лист бумаги и бросить его в топливную камеру. После этого крышка устройства плотно закрывается. Как только температура в конструкции повысится, возникнет самовоспламеняющийся пар.
Важно! Использовать в качестве топлива для такой топки керосин или бензин категорически запрещено! Также нельзя заливать топливо в работающую топку. Для этого пламя в горелке должно полностью погаснуть.
Заключение
Чудо-печь для дачи может быть поистине удобным вариантом. Такие печные конструкции компактны, экономичны и неприхотливы в использовании. Выше был рассмотрен принцип работы чудо-печи и описана методика создания ее аналога, работающего на испытаниях масла.
1 Какие виды самодельных печей существуют
1.1 Буржуйская
1.2 Печь Булерьян
1.3 Духовка на отработке
2 Как сделать печь длительного горения своими руками
3 Заключение
С элементами автомобильных приводов
Не всегда можно провести в загородном доме, гараже или подсобных помещениях систему отопления, которая работала бы от природного газа. Причин тому может быть несколько — отсутствие централизованного газоснабжения, дороговизна подключения к газовой магистрали и так далее.Поэтому многие «Мастера-Селфкинсы» решают построить своими руками чудо-печь, которую можно обработать любым видом твердого топлива. И этого горючего за городской чертой обычно бывает в избытке.
Какие бывают виды самодельных духовых шкафов
Умелыми руками мастера при наличии точных и понятных чертежей можно изготовить разные типы отопительных конструкций, полностью обеспечивающих тепло небольшого помещения даже без строительства трубопроводной системы и установка радиаторов.
К таким приборам относятся:
Традиционные буржуйки.
Булерьянские печи.
Печи на отработке.
Буржуй
Буржуйки на дровах Уже десяток лет утепляют жилые дома, гаражи, теплицы, сараи и другие помещения, где требуется создание теплого микроклимата. Такие печи представляют собой, как правило, применяемую в обиходе простую металлическую бочку, имеющую довольно толстые стенки. В первую очередь необходимо составить чертежи, по которым должны производиться все работы.
Объем штанги должен быть не менее 100 литров. Вся работа сводится к разделению внутреннего пространства ствола на два отсека, один из которых будет выполнять роль тренировочной камеры, второй — ролика. Для этого в бочке толщиной не менее 5 мм делают горизонтальную металлическую перегородку, в которую забиваются отверстия для удаления золы.

Бурзуйки схема
Нижний отсек, представляющий собой ролик, оборудован выдвижным металлическим ящиком, в котором собираются продукты сгорания топлива.На передней стенке вырезается стамеской или сварочное отверстие для топочной камеры размером примерно 40 × 40 см, а также отверстие для зольника размером менее 100-15 см. Тепловое отверстие необходимо оборудовать дверцей и вентилем.
Верх ствола закрывается крышкой, в которой следует проделать отверстие для дымохода. Сама крышка отваривается по периметру с помощью сварки. В дальнейшем бочку необходимо поставить на ножки или кирпичный фундамент, чтобы исключить затопление пола под ней.Естественно, что недостатков у такой конструкции много. Это и низкий КПД, так как большая часть тепла идет по трубе дымохода, и быстрое охлаждение, и необходимость постоянно сбрасывать дрова в топку. Но это самая экономичная модель, которую можно изготовить буквально за несколько часов.
Выпечка булерьян

Булерьян прибор
Этот вид печки на дровах по стоимости намного дороже простых бургеров. Вы также можете сделать эту конструкцию, хотя потребуются более профессиональные навыки сварщика и слесаря, а также подробные чертежи.В отличие от буржуйки в такой топке можно регулировать продолжительность горения топлива, которой на одной дровке можно достичь 10-12 часов.
Помимо того, что тепло исходит от самой печи, помещение быстро нагревается за счет горячего воздуха, выходящего из труб, которые присутствуют в конструкции булерной печи и являются ее отличительной особенностью.
Духовка на отработке

Идеально для гаража
Нежелательно использовать эту конструкцию, так как горящее масло выделяет больше канцерогенных веществ помимо неприятных запахов, которые крайне вредны для дыхания.Такие печи чаще всего используют автолюбители для обогрева гаража, учитывая наличие топлива, которое даже не нужно покупать. Имея на руках примитивные рисунки, построить такую чудо-печку сможет любой автовладелец.
Все эти печи, несмотря на быстрый обогрев помещения, имеют ряд недостатков, заключающихся в низкой производительности, необходимости постоянного контроля над процессом горения дров и подсыпки топлива.
У посевов длительного горения эти недостатки не проявляются в такой степени.
Как сделать печь длительного горения своими руками
Принцип работы такого агрегата основан на том, что дрова не горят, а тлеют. Это дает возможность сделать одну метку дров, чего хватит на 12-15 часов.
Для изготовления печи понадобится любая металлическая тара, толщина стенок в которой не менее 5мм и, конечно же, подробные чертежи. Форма будущего отопительного прибора существенной роли не играет.Например, возьмем старую железную бочку. Нарезается автоген, сварка или долото (крышка) и зачищаются все заусенцы.

длительного горения
После этого необходимо вырезать круг меньшего размера, чем сечение ствола, к которому подводится труба диаметром 100 мм. Труба должна выступать выше верхнего края стволов на 15-20 см, если отсчитывать термокамеру снизу. Снизу к этому кругу нужно сразиться еще несколько пластин, расположенных перпендикулярно плоскости круга.Этот предмет будет служить для подачи воздуха в топку и одновременно переворачиваться для топлива. Важно сделать нижние лопасти закругленными по часовой стрелке, чтобы дым перед выходом из флопной камеры отдавал все свое тепло стенкам топки.
В настоящее время вся продукция булерьян производится на 5 заводах. При этом производство подвергается очень жесткому контролю качества. Все эти моменты позволяют изготавливать духовые шкафы с максимальной теплоотдачей.Также производители постарались сделать очень прочные корпуса для печей. Такой корпус состоит из стального листа толщиной четыре миллиметра. За счет использования современных технологий расход топлива небольшой. В результате такая конструкция безопасна и не причиняет вреда здоровью человека.
Такая печь, как булерьян, имеет множество преимуществ: помещение быстро нагревает помещение, большие дрова могут долго гореть, другая печь безопасна и имеет коэффициент полезности около восьмидесяти процентов.Конструкция такой печи продумана идеально, и найти о ней плохие отзывы сложно.
Минусы булерьянских печей:
Высокая потребность в топливе. Для такой печи топливо исключительно из дров или переработанных дров, таких как: щепа, бумага, картон, брикеты и пеллеты. И с таким топливом должно быть сухо.
Скопление конденсата. Такой едкий конденсат очень сложно утилизировать, так как его нельзя разливать по двору или дома, он очень ядовит.
В дымоходе очень быстро накапливается сажа, и ее необходимо периодически чистить. Оказывается, образование сажи от сырых дров. А если использовать исключительно сухое топливо, чистка потребуется гораздо реже.
Для данной печки это все минусы. Если говорить о самостоятельном изготовлении такой печи, то с практической стороны это сложная конструкция, имеющая огромное количество сварных швов и требования к ним. И если у вас нет опыта проведения сварочных работ.Лучше приобретать новую печь, и цена ее не очень высока, если сравнивать со стоимостью материала для самостоятельного изготовления.
Запекание на обжиге своими руками: Схема и чертеж
Эта печь имеет оригинальную конструкцию, в которой все сделано для быстрого обогрева помещения и сохранения тепла в дальнейшем.
Корпус трубчатых печей имеет форму параболы и металлические ленты сварены. Эти трубы составляют лишь треть своего диаметра, а остальное находится в пене в печах.
Эта система представляет собой эффективный теплообменник и хладагент, который пропускает воздух. И при поджигании топки к нижней части труб, засасывающих воздух, этот воздух забирает большую часть тепла в нагретом металле. Такой поток довольно интенсивный. При отличном горении печи в минуту по 6 трубам проходит более четырех кубов воздуха, а температура этого воздуха на выходе превышает 120 градусов.
Активное горение не является основным режимом работы булерной печи.В основном топливный твит. В режиме воздуха, который проходит по трубам, горит уже не горение, а всего шестьдесят — семьдесят градусов, а тело раскалывается примерно до пятидесяти градусов.
Внутренняя печь разделена на 3 части:
Дно печи отделено решеткой от решетки;
Верхняя часть также разделена разговорной, имеет название: камера дожигания;
Сам огонь.
Решетка от решетки мотта как из стандартной чугунной решетки, так и из стали, но сталь должна быть не менее 4 мм.Верхняя смещенная часть не доходит до двери. Также эта перегородка не сплошная, а имеет отверстия, отверстия в верхней перегородке необходимы для выхода воздуха из топки и поддержания горения газов. По площади проемы перегородок занимают около семи процентов.
В верхней части задней стенки имеется выход для газов. Имеет заслонку или шибер, заслонка и себерс имеют меньший диаметр, чем диаметр дымоходной трубы примерно на десять, пятнадцать процентов. Также в заслонке вырезан сектор.Такой сектор регулирует тягу в топке, а зазоры между демпфером и выходом для удаления газа в любом положении хибера не позволяют угарному газу попасть в помещение. Переноса окиси углерода не произойдет, даже если дверца топки открыта.
Далее, в топках булерьяна это не дымоход, направленный вверх, а горизонтальный разрез трубы, в этой трубе короткоживущие газы немного охлаждаются. Затем дымоход загибается вверх.В реальных печах, булереи в этом колене стоит, установлен экономайзер. Этот участок очень сильно утеплен, так же он служит периодической подачей газа из топки.
Что понадобится для того, чтобы сделать булери своими руками
Для самостоятельного изготовления печи потребуется специальный материал.
Вам понадобятся:
Трубы нарезные, диаметр труб не менее 60 мм и должны быть толстостенные, если диаметр трубы меньше, то воздухопроницаемость будет недостаточной;
Металлический лист толщиной четыре миллиметра;
Небольшой кусок толстостенной трубы диаметром 350 миллиметров, из такой трубы вырезаны кольца для дальнейшего изготовления двери или металлический лист для резки полос;
Отрезать трубу под диаметр дымохода, который должен быть от 100 до 120 мм, и небольшой кусок, чтобы сделать корпус штуцера на двери;
Для крепления дверей понадобятся петли;
Рукоятка — запор для двери и ручка рычага дроссельной заслонки и заслонки шибера;
Асбестовый шнур, служащий уплотнением.
Необходимый вам инструмент: сварочный аппарат, электроды и трубогиб.
Создать своими руками печь Miracle Buller (Буллер), которая будет работать на дровах непросто. Но если у вас есть схема и вы просмотрели мастер-класс на видео на Jutube (смотреть только на фото будет мало), то вы без особых усилий сможете составить чертеж и разобраться в нем целиком. принцип, по которому будет работать устройство.
Канадский тип булерьян Kalorifer Shot изготовлен из высококачественных материалов, и многие допускают грубую ошибку при его самостоятельном изготовлении.Ни в коем случае нельзя допускать использования газового баллона. Его стены не выдержат горячего воздуха, но если вы все же взяли его за основу, то стены нужно герметизировать, как это делается можно посмотреть в Интернете, там вы найдете соответствующие фотографии.
Чудо-печь на дровах булерьян: принцип действия и устройство
Частично охлажденные газы попадают в изолированный отрезок трубы, в котором уже накопилось тепло.
При повышении температуры газы расширяются, и, поскольку им некуда идти в трубу, они поднимаются в дымоход, образуя газовую пробку.Далее газы выгорают и охлаждаются, а образовавшаяся пробка поглощается. Изначально печь работает как обычная до тех пор, пока в экономайзере не накопится необходимое количество тепла, это накопление зависит от положения заслонки и качества дров.
Для регулировки горения топлива в дверце печки есть дроссель, дроссель перекрывает конец воздуха. Дверь часто имеет круглую форму и большие размеры, большие размеры дверцы позволяют ставить в печь большие светильники, большие лампы нужны давно.Но не это главное. Самое главное — плотная и герметичная посадка двери, так как через дверь нужно отбирать только продукты, необходимые для горения. В этой герметизации проявляется и сложность изготовления такой печи.
Если сравнивать выпечку Бурнан, Бренеран и Печь Бутаков, то последняя имеет ряд преимуществ. Например, его буржуазная квадратная форма. Но, несмотря на разницу в профиле, они деревянные и все рассчитаны на долгое горение.Каждый котел рассчитан также на работу Aqua, потому что у них система конвекции, поэтому конструкцию котла можно дополнить водяным контуром.
Миски Буржого: отзывы пользователей
Булерьянский пирог заслужил массу положительных отзывов. Покупателям очень нравится большая камера для загрузки топлива. Так как большие размеры и глубина камеры позволяют закладывать большое количество топлива. Во многих случаях в качестве топлива используются дрова и уголь. Также печь может работать на торфе, крошке и агломерате. Но при использовании такого горючего печь будет работать не на полную мощность, а только на 75%.Одной полной партии топлива хватает примерно на восемь часов. При таких свойствах заправку топливом нужно будет производить всего два раза в сутки. Мощность печи регулируется вручную. Регулировка мощности находится в удобном месте, а сам процесс управления очень прост. Также такие печи получили хорошие отзывы и за компактность. Такая печь имеет такие габариты: высота 71 см, ширина 49 см, глубина 68 см. Вес такой печи будет около 60кг, не так уж важно и то, что дымоход имеет диаметр 120 миллиметров, что дает легкость при установке.
Hot Master (видео)
В целом печка длительного горения булерьян отличных отзывов не заслуживает. Но все же, необходимо заранее просчитать все риски, прежде чем устанавливать печь в помещении. Ведь при использовании твердотопливной печи очень высока пожароопасность. Качество сборки всегда отличное, да и гарантия долгая. Дизайн таких печей идеален и подходит практически к любому интерьеру. С топками никаких сложностей не возникает, а их периодический выбор золы не составит особого труда.
Примеры булерной печи (фото)
Если речь идет об автономном отоплении, то вы наверняка вспомните о таком устройстве, которое называется булером. Другими словами, у такого агрегата есть топка, к которой подключено несколько гнутых трубок. Конструкция позволяет с высокой эффективностью сжигать различные виды твердого топлива, в том числе дрова.
Стоит ли
Такие чудесные печи на дереве промышленного производства имеют внушительную стоимость, за одну модель придется заплатить более 200 долларов, но цена увеличивается в зависимости от размеров печи.Несмотря на то, что устройство печи несколько сложнее по сравнению с обычной буржуйкой, для изготовления берутся многие мастера.
Конструктивные особенности чудесных печей
Для успешного изготовления описанной конструкции печи необходимо Следует изучить схему чудо-печи на дровах, а также ее устройство. Агрегат представляет собой цельнометаллическую конструкцию, имеющую топку и прилегающие к ней гнутые металлические трубы. На передней панели должна быть дверца, через которую вы будете загружать топливо.Кроме того, есть устройство регулировки мощности. С его помощью можно будет менять режимы горения. В топке должно быть вторичное горение и сопло, для вывода которого будет использоваться дымоход. Замечательные печи на дровах будут работать эффективнее, если хорошо выполнить теплоизоляцию дымохода. Специалисты советуют использовать для этого минеральную вату, толщина которой не должна быть менее 3 миллиметров. Взял и задумался, через него будет поступать воздух в топку, это нужно для сгорания топлива.Мастер может поработать над созданием негабаритного валика, однако при медленном горении отходы практически не образуются. Задняя стенка должна быть двойной, это позволяет сделать работу агрегата еще более эффективной. Некоторые модели для этого поставляются с двойным корпусом.
Подготовка перед началом работы
Перед тем, как приступить к изготовлению чудо-печи на дровах, необходимо запастись металлическими трубами, внешний диаметр которых должен варьироваться от 50 до 60 миллиметров.Это тоже будет листовой металл. Поскольку печь будет работать при высоких температурах горения, следует использовать металлические листы, их толщина может варьироваться от 4 до 6 миллиметров. Необходимо запастись стандартным набором инструментов и сварочным аппаратом, кроме этого понадобится трубогиб.
В процессе изготовления чудо-печи на дровах вам потребуется отрезать отрезки трубы, которые следует гнуть. На следующем этапе изготавливается устройство, с помощью которого будет производиться сборка и удаление дыма.Мастеру придется выполнить заслонки для розетки и разозлить. Нельзя забывать о необходимости изготовления дверцы, которая закроет топливную камеру. Чудо-печь на дровах, цена которой может достигать 20 000 рублей, должна иметь каркас, который будет состоять из гнутых труб. Эти элементы свариваются между собой, а после внутри устанавливается перегородка. Металлический лист вам нужно будет установить в пространстве пола между трубами. Дверь обязательно должна иметь замок, и следующим этапом будет его установка.Для того, чтобы конструкция при эксплуатации прочно стояла, необходимо будет изготовить, а после приварить металлические ножки.
Методы работы
Когда он будет сделан из трубы, необходимо будет вырезать отдельные элементы, которых в конструкции должно быть 8. Длина каждого из них должна быть 1,2 метра. Трубогиб поможет согнуть данные заготовки, придав им радиус, равный 225 миллиметрам. Расположение этих компонентов печи нужно будет проверить. Для удаления дыма и скопившейся влаги следует сделать Т-образные приспособления, по которым дым будет устремляться в трубу, а влага — смывать вниз.Для устранения влаги устанавливается специальный кран для отвода воды, открывать его нужно только для этих целей, а потом снова закрывать. Только так можно исключить ухудшение тяги.
На что следует обратить внимание при изготовлении печи
При изготовлении самодельной чудо-печи на дровах потребуется выполнить специальную заслонку, она необходима для удаления дыма из прибора. С помощью этого компонента вы можете регулировать интенсивность тяги.Для толкателя, который находится на входной двери, мастер должен сделать глухой вентиль. Чтобы обеспечить его надежную и правильную посадку, нужно использовать пружину. Самая сложная составляющая самодельной буйнаньи — входная дверь. Он должен закрываться почти герметично. Чем лучше он ляжет на поверхность топки, тем эффектнее получится конструкция. Чудо-печь на дровах, отзывы о которой самые положительные стоит изготовить по технологии, описанной в статье.Только так вы сможете получить устройство, которое будет эффективно работать и будет отличаться прочностью.
Из трубки внушительного диаметра нужно сделать два кольца, которые должны почти плотно переходить одно в другое. Для этого от трубы, имеющей диаметр 350 миллиметров, отрезаем куски по 40 миллиметров в количестве 2 штуки. Один из сегментов следует разрезать и после развертывания. Затем изготавливается лицевая сторона конструкции, при этом используется кольцо меньшего диаметра.Второе кольцо следует использовать при установке двери, оно должно быть приварено к периметру листового металла. После дверцы приваривается еще одно кольцо, которое несколько меньше кольца кольца, расположенного на лицевой стороне устройства. В зазор, который образуется дверными кольцами, нужно проложить асбестовый уплотнительный шнур, а затем и демпфер.
Нюансы работы
Устройство чудесных топок на дровах было описано выше, ваше изделие должно соответствовать общепринятой конструкции.На следующем этапе необходимо будет вернуться к изогнутым трубкам. В первых двух нужно проделать отверстия, приварив к ним инжекторные трубки. Это металлические элементы, диаметр которых составляет 15 миллиметров. При этом длина должна быть равна 150 миллиметрам. Они нужны для обеспечения совмещения топок с конвекционными элементами.
Из труб следует приготовить каркас с перегородкой. Для последнего элемента следует использовать лист стали толщиной 6 мм. Промежутки между трубами закрываются металлическими планками, а после приваривается задняя стенка, что даст возможность сформировать корпус печи.Для точной подгонки элементов перегородки, металлических полос и стен следует предварительно сделать заготовки из картона. Для двери рекомендуется выполнить специальный замок — эксцентрик, закрепляющий металлическую петлю. Он находится на стене конструкции. Это приспособление обеспечит максимально плотную пригонку печи и дверок. Чудо-печь на дровах, тепличный вариант которой представлен в статье, должна иметь дверцу и петли, последние изготавливаются и размещаются на завершающем этапе.Это касается и ножек печей, которые должны быть максимально прочными.
Заключение
Изготовление булерьяна сложно назвать простым процессом, традиционный буржуйк будет изготовлен намного проще. Однако высокая эффективность и простота эксплуатации оправдывают затраченные силы и время. Однако изначально вам нужно будет подготовить чертежи чудесных печей на дровах, они позволят безошибочно реализовать весь процесс, что станет залогом успеха проделанной работы.
С элементами от автомобильных приводов
Не всегда можно провести систему отопления в загородном доме, гараже или подсобных помещениях, которые работали бы от природного газа. Причин тому может быть несколько — отсутствие централизованного газоснабжения, дороговизна подключения к газовой магистрали и так далее. Поэтому многие «Мастера-Селфкинсы» решают построить своими руками чудо-печь, которую можно обработать любым видом твердого топлива. И этого горючего за городской чертой обычно бывает в избытке.

Какие бывают виды самодельных духовок
Умелые руки мастера при наличии точных и понятных чертежей могут изготовить различные типы отопительных конструкций, полностью обеспечивающих тепло небольшого помещения, даже без устройства трубопроводной системы и установки радиаторов.
Эти устройства включают:
Традиционные буржуйки.
Печи Булерьян.
Печи на отработке.
Буржах
Буржуйки на дровах Уже десяток лет утепляют жилые дома, гаражи, теплицы, сараи и другие помещения, где требуется создание теплого микроклимата. Такие печи представляют собой, как правило, применяемую в обиходе простую металлическую бочку, имеющую довольно толстые стенки. В первую очередь необходимо составить чертежи, по которым должны производиться все работы.
Объем штанги должен быть не менее 100 литров. Вся работа сводится к разделению внутреннего пространства ствола на два отсека, один из которых будет выполнять роль тренировочной камеры, второй — ролика.Для этого в бочке толщиной не менее 5 мм делают горизонтальную металлическую перегородку, в которую забиваются отверстия для удаления золы.
Бурзуйки схема
Нижний отсек, представляющий собой каток, оборудован выдвижным металлическим ящиком, в котором собираются продукты сгорания топлива. На передней стенке вырезается стамеской или сварочное отверстие для топочной камеры размером примерно 40 × 40 см, а также отверстие для зольника размером менее 100-15 см.Тепловое отверстие необходимо оборудовать дверцей и вентилем.
Верх ствола закрывается крышкой, в которой следует проделать отверстие для дымохода. Сама крышка отваривается по периметру с помощью сварки. В дальнейшем бочку необходимо поставить на ножки или кирпичный фундамент, чтобы исключить затопление пола под ней. Естественно, что недостатков у такой конструкции много. Это и низкий КПД, так как большая часть тепла идет по трубе дымохода, и быстрое охлаждение, и необходимость постоянно сбрасывать дрова в топку.Но это самая экономичная модель, которую можно изготовить буквально за несколько часов.
Выпечка булерьян

Булерьян прибор
Этот вид печей на дровах по стоимости намного дороже простых бургеров. Вы также можете сделать эту конструкцию, хотя потребуются более профессиональные навыки сварщика и слесаря, а также подробные чертежи. В отличие от буржуйки в такой топке можно регулировать продолжительность горения топлива, которой на одной дровке можно достичь 10-12 часов.
Помимо того, что тепло исходит от самой печи, помещение быстро нагревается за счет горячего воздуха, выходящего из труб, которые присутствуют в конструкции булерной печи и являются ее отличительной особенностью.
Духовка на отработке

Идеально для гаража
В этой конструкции нежелательно использовать данную конструкцию, так как горящее масло выделяет больше канцерогенных веществ помимо неприятных запахов, которые крайне вредны для дыхания. Такие печи чаще всего используют автолюбители для обогрева гаража, учитывая наличие топлива, которое даже не нужно покупать.Имея на руках примитивные рисунки, построить такую чудо-печку сможет любой автовладелец.
Все эти печи, несмотря на быстрый обогрев помещения, имеют ряд недостатков, заключающихся в низкой производительности, необходимости постоянного контроля над процессом горения дров и подсыпки топлива.
У посевов длительного горения эти недостатки не проявляются в такой степени.
Как сделать печь длительного горения своими руками
Принцип работы такого агрегата основан на том, что дрова не горят, а тлеют.Это дает возможность сделать одну метку дров, чего хватит на 12-15 часов.
Для изготовления печи понадобится любая металлическая тара, толщина стенок в которой не менее 5мм и, конечно же, подробные чертежи. Форма будущего отопительного прибора существенной роли не играет. Например, возьмем старую железную бочку. Нарезается автоген, сварка или долото (крышка) и зачищаются все заусенцы.

Длительное горение
После этого необходимо вырезать круг меньшего размера, чем сечение ствола, к которому подводится труба диаметром 100 мм.Труба должна выступать выше верхнего края стволов на 15-20 см, если отсчитывать термокамеру снизу. Снизу к этому кругу нужно сразиться еще несколько пластин, расположенных перпендикулярно плоскости круга. Этот предмет будет служить для подачи воздуха в топку и одновременно переворачиваться для топлива. Важно сделать нижние лопасти закругленными по часовой стрелке, чтобы дым перед выходом из флопной камеры отдавал все свое тепло стенкам топки.
Спереди вырезано отверстие для загрузки дров, снабжено дверцей.Сзади прорезано отверстие для отвода дыма, куда выводится труба диаметром 150-20 мм. На уровне 20 см от дна внутри бочек устанавливают зерно, а спереди прорезают проем для удаления золы и шлака. Вся конструкция сверху закрывает ранее вырезанную крышку с отверстием для трубы. Крышка должна быть снабжена ручками для удобства использования.
Под печь нужно сделать прочный фундамент из красного кирпича или бетона. Дымоход выводится.Такую чудо-печь необходимо иметь на некотором удалении от стен, в целях пожарной безопасности.
Заключение
Естественно, утеплить подобными печами большой загородный дом проблематично, но перед ними такая задача не ставится. А вот согреться на морозе на даче или в гараже вполне реально. Или, установив такую чудо-печь в теплице, выращивают более ранние овощи. Сделать подобный нагревательный элемент сможет любой человек, который разбирается в инструментах и сварке и умеет читать чертежи.
Канадская печь te jaan «Булерьян»: смолы. Духовка «Булерьян»: Характеристики ynstallaasje
Канадский сад «Булерьян» — это лучший продукт, который нужно делать на качелях и скофингах. В этом случае он называется «Breneran». Meiwurkers веет это bedriuw syn worste ketel waard útbrocht yn 1993. Wylst hy wie yn grutte fraach en wie tige sunich. Ek brûkers hawwe rapportearre de betrouberens fan syn ûntwerp. Бопедать, это было хорошо для минских сёненов.
Meitsjen fan lange branderig Stoves
Oant no ta, all produkten fan it bedriuw «Булерьян» производит первые растения.Tagelyk komme lâns strang kontrôle en mei soarch kontrolearre. Dit alles kinne ús te produsearje в ne mei in hege waarmte oerdracht koëffisjint. Dêrneist fabrikanten hawwe besocht oer de fabrikaazje fan de druk romp foar harren. Это лучше всего в стилен блед мэй в диаметре 4 мм. Troch it brûken fan инновационных технологий, brânstof konsumpsje yn nen «Buleryan» net grut. De hielestruktuer wurdt úteinlik ferkrigen fersegele en feilich foar minsklike sûnens.
Hoe docht de kachel?
Binnen de ûne der in fuortset keamer folume.Yn de waarmte útwikseling buizen wurde regele dêryn dy’t binne ferantwurdlik foar de temperatuer yn it systeem. Neist находится в skoarstien piip, dat kin oanpast wurde. В spesjale dûbele muorre устанавливается духовка после ее завершения. Yn de primêre keamer fan it apparaat en de jiske kûle leit ashpan. Tichtby de foarkant muorre находится в tafersjochhâlder foar kapasiteit feroarings. Fierder is der in guden keamer doar mei in stâle.
Характеристики ynstallaasje fan nen «Buleryan»
Ynstelle fan de ienheid yn syn soarte yn ‘e hûs — это ferantwurdlik.Om foar te kommen in brân yn ‘e keamer, flier en plafond moatte wurde makke fan net-горючие материалы. Yn guon gefallen, meie brûke termyske isolaasje. Skoarstien kachels moatte wurde wound mineraal wol. Har gemiddelde dikte moat wêze op syn minst 200 мм. Dêrneist это nedich om te kontrolearjen it ûntwerp fan de skoarstien. De Horizontale seksjes útwreidzjen fan mear, так как 80 см — это чистый вкус. Skoarstien grutte, yn beurt, сетка для рва 4 метра, диаметр en syn — 120 мм.
Смолы бытовые на основе «Булерьян Классик (Тип 00)»
Смолы для печей «Булерьян Классик».В soad minsken as dit model omdat это folslein geskikt foar lytse filla. Мощность печи головокружения составляет 6 кВт. По мере того, как de eigeners sizze, это wurket goed op ‘e Briquetten, hout en houten ôffal. De effisjinsje составляет 75%.
Op ien ljepper hout kachel by steat jaan waarmte yngeand foar 8 oeren. Как jo gebrûk meitsje fan hout ôffal, kinne ferheegje de tiid oant 12 oere. В этом algemien, de doarpspôle — это duorsum en hat в дизайне nijsgjirrige. Эк dizze ûnen «Булерьян» krige goede resinsjes exploiters fanwege gemak fan de operaasje.Fan de foardielen ek generearje kompakte modellen.
Смола для печи «Булерьян Классик (Тип 00)»
Дынен «Булерьян» antwurden tusken eksperts fertsjinje goed. В таком случае вентилятор Harren, yn oerienstimming mei de opfettings fan de konsuminten, hanthavenjen, и его компактность вентилятор это устройство — это модель окончательного плюс. Syn hichte составляет 710 мм, размер 490 мм и вентилятор djipte mar 680 мм, все данные в массе вентилятора 65 кг. Диаметр fan ‘e skoarstien, yn beurt, de standert — 120 мм.де ûne lichem wurdt makke hiel sekuer. Вентилятор из двухкомпонентной стали «08КП». Pipes apparaten hawwe de goede foarm en wurde makke op de spesjale apparatuer.
Модель
Yn dit, диаметр mar harren 57 мм. Troch de waarmte oanmakke wurdt beholden yn it systeem foar in lange tiid. Сварка op ‘e ûne lichem wurdt ek foarme kwalitatief en spoaren binne hast ûnsichtbere. Са, в запечатывании гоэдэ. Отзыв о «Эк печ те джаан» («Булерьян») положителен. Это шляпа в grutte folume en kinne jo fluch en noflik folje it mei brânstof.Yn dit gefal, de doar stiet wiid iepen en maklik te berinnen.
Отзыв ван де модель «Булерьян Лэнд (тип 00)»
Смола печь «Булерьян Лэнд» ферцжинне поситиф. Keapers Lykas dit model fanwege it laden keamer. Sa, it hat grutte djipte en makket it mooglik om lei in soad brânstof. Как правило, это большая часть вентилятора и стиля konvinsjonele hout. Boppedat, de ûne kin wurde eksploitearre op it boatje, fean осколков. Это koëffisjint fan prestaasje yn dit gefal sil 75%.Ien ljepper jout waarmte yn it lân mar leafst 8 oeren.
Са, в зависимости от того, что груженое топливо недействительно, может быть вдвое больше. macht kontrôle wurdt útfierd hânmjittich. De tafersjochhâlder находится в удобном для вас месте на maklik te ynstelle. «Булерьян» в качестве печи (фермогенератора) Обзор повышенной компактности. Де hichte вентилятор это модель Breedte 710 мм — 490 мм en djipte — 680 мм. Общий вес вентилятора составляет 65 кг. Ek wêze bewust dat de ûne дымоход с диаметром вентилятора 120 мм. Sa, dit ynstallaasje net presintearje gjin проблема.
Экспертная разработка на «Земля Булерьян (тип 00)»
Дынен «Булерьян» antwurden tusken eksperts hawwe весла. Guon Fan Harren hawwe rsd it model foar lichem build kwaliteit. Это wurdt makke fan dikke sheet stiel. De opbringst fan ‘e skoarstien wurdt ek makke hiel goed. Dêrneist soad opmurken de positive kant сварочный вентилятор pipen. Yn it algemien, al fan ‘e bochten hawwe de goede foarm.
Sa, de ne gjin plakken dêr’t de piip is lytser wurden (диаметр oer de hiele lingte is itselde).Mei tank oan dizze foarstelling is gâns ferbettere. Mei help вентилятор в twa-fase systeem вентилятор в печи ferbaarning kin protopit jaan 40 кв.м. у плафона hichte fan op syn heechst 2,5 метра.
Печь Де Ние Модель «Булерьян МАКСИ (тип 00)»
Печь Смола «Булерьян МАКСИ» весла. В protte klanten priizgje dit model foar syn optreden en effisjinsje. Весла, как Eardere modellen, головокружительная шляпа в kapasiteit fan safolle, мощностью 7 кВт. Dat is genôch om te ferwaarmjen de cottage fan 125 kubike meter.м. Yn dit gefal, de doelmjittigens составляет 75%. Nije wizige печь út ‘e oun hat al festige him oan de positive kant. Syn doar is grut en kinne jo fluch lade iepenhurdhout.
Yn dizze печь djipte is grut, en hout ôffal op in tiid kin wurde deade 6 кг. Как gefolch, de temperatuer bliuwt stabyl mear as 7 oeren. Power kontrôle — это hiel simpel en sil wêze kinne om te gaan met het sels в бегжинненде. De ynstallaasje fan ‘e ûne is ek simpel en feroarsaket gjin проблема. Neffens de eigners fan dy apparaten, jûn de lege kosten fan dit model, is it perfect foar hast elke tún.
Wat de saakkundigen sizze oer «Булерьян МАКСИ (тип 00)»?
Dy Kanadeeske Печь «Булерьян» antwurden tusken saakkundigen net fertsjinje sokke entûsjaste as de oare modellen fan dit merk. Sa, in protte saakkundigen tinke that it frij grut. Дем, ом те фанген, моатте дзё в соад ромте. Tagelyk, en it gewicht fan dit модель hiel slim — 80 кг.
Это ров ek droegen wurde foar eagen dat de skoarstien derfoar te wêzen great. Yn dit gefal это mooglik om te brûken bakstien of metalen skoarstien.Fan de foardielen fan it model saakkundigen opmurken de kwaliteit fan it Welding op it lichem. Alle buizen neistlizzende печь — это hiel strak en har oerflak is glêd. Контроллер мощности, beurt, wurket goed en maklik настраивается.
Что такое ferskil út ‘e oun «Земля Булерьян (Тип 01)»?
Смоляная печь «Булерьян Лэнд» ntfongen goed tusken keapers. Эта модель opfalt ûnder oaren mei harren macht. Dizze figuer stiet op 11 кВт. Dit makket it mooglik om te ferwaarmjen in keamer fan 200 kubike meter.м. Эта модель является allinnich geskikt foar hiel grutte filla. Syn ôfmjittingen binne net lyts, likegoed as macht. Sa, de hichte составляет 845 мм, брэстэ — 560 мм, en djipte — 810 мм. Yn dit модель waacht 90 кг.
Yn beurt, skoarstien grutte is standert: диаметр вентилятора 120 мм. Общее количество просмотров составляет 75%. Stipe foar ynstallaasje út ‘e oun является чистым opnommen, это в bytsje расстраивает klanten. Lykwols, его родственники были разделены. Yn dit gefal, это mooglik om ‘e kleur fan jo kar.
Подведение итогов
Yn it algemien, de ûne trochgeande сжигает «Булерьян» fertsjinne goede resinsjes foar in reden. Это Lykwols предварительно рассчитали все mooglike risiko. Nei в пожарной опасности с помощью этого brûken bêst-печь is hiel heech. As by de oanlis fan fakânsjehúskes brûkt flammable materialen, de oankeap fan dit produkt moatte wurde ferlitten. Fan de foardielen fan dizze ienheden kinne wurde sinjalearre effisjinsje en veelzijdigheid.
В soad wurde optimulearre troch он feit dat kinne jo lade en it hout en de stienkoal yn de ûne «Булерьян».Sa it apparaat kin brûkt wurde yn kombinaasje mei oare ferwaarming apparaten. Ek net ferjitte oer it kompakte mearderheid fan ‘e modellen «Булерьян». Build kwaliteit is altyd poerbêst, en de fabrikant fan garantie jout great. Дизайн kachels является ek hiel goed en maklik te passen yn hast all ynterieur. Mei harren tsjinst gjin проблема, en periodyk skjin ‘e jiske is net sa dreech.
Отопление гаража: автономное, водяное, электрическое
Отопление гаража: автономное, водяное, электрическое
Гараж — техническое помещение и в основном предназначено для хранения и обслуживания автомобиля.Зачем нужно отопление гаража? Во-первых, в неотапливаемом гараже в холодное время года скапливается влага, которая заносится на кузов и колеса автомобиля, особенно много ее попадает в гараж вместе со снегом и льдом, замерзшим на дне. В хорошо отапливаемом гараже с хорошей вентиляцией занесенная с улицы влага сохраняется недолго, благодаря этому кузов машины не подвергается коррозии. Во-вторых, в отапливаемом гараже запуск двигателя значительно упрощается, что значительно продлевает срок службы аккумулятора, снижает износ стартера и двигателя в целом.В-третьих, в теплом помещении ремонтировать машину намного проще.
Содержание
Комбинированная или раздельная система?
Способы обогрева гаража
Теплоснабжение водяного типа
Варианты твердого топлива
Электроотопление гаража
Газовое отопление гаража
Как отапливать отработанным маслом
Использование переносных устройств
Комбинированная или раздельная система ?
В связи с тем, что отопление в гараже абсолютно необходимо, мы определились, теперь очередь для воплощения идеи в жизнь.Как всегда, вопросов больше, чем ответов. Можно ли осуществить отопление гаража своими руками или понадобится помощь специалиста? Какое отопление для гаража лучше всего, как та или иная отопительная система себя покажет в эксплуатации, будет ли это практичным? — Действительно, отопительный прибор потребует серьезных финансовых затрат, как на саму систему отопления, так и на топливо для нее. Чтобы ответить на многочисленные вопросы, рассмотрим более подробно все возможные варианты отопительного прибора в гараже.
Гараж, встроенный в дом или пристроенный к нему, выгоднее всего отапливать, для этого используется система центрального водяного отопления дома.Если гараж представляет собой отдельную постройку, то его желательно отапливать системой отопления дома при удалении не более 40 м, потребуется дополнительный водяной насос для циркуляции теплоносителя. При этом важно серьезное отношение к теплоизоляции гаража и проложенных к нему подземных трубопроводов. Мощность котла необходимо правильно рассчитать с учетом дополнительных затрат энергии.
Использование данного вида отопления удобно с точки зрения безопасности и энергосбережения.При большом расстоянии сильно увеличиваются тепловые потери, монтаж общей системы отопления не рентабелен, автономное отопление гаража будет намного эффективнее.
Способы отопления гаража
Водяное отопление.
Дровяное отопление.
Электрическое отопление.
Газовое отопление.
Нагревание отработанного масла.
Отопление переносными обогревателями.
Теплоснабжение по водяному типу
Самым безопасным и удобным является отопление гаража горячей водой, протекающей через металлические радиаторы.Вода нагревается в бойлере, установленном в другом помещении. Такой способ обогрева гаража возможен при условии, что гараж встроен в дом, является его частью или находится в непосредственной близости от дома.
Таким образом можно отапливать несколько расположенных поблизости гаражей, например, в гараже или на предприятиях. Эта система отопления должна работать круглосуточно, при ее отключении вода замерзнет, что сделает систему непригодной для использования. Если нужен только периодический обогрев гаража, то в качестве теплоносителя используется тосол, но этот способ обогрева нельзя назвать экономически выгодным из-за дороговизны антифриза.
Гаражное водяное отопление рекомендуется, если гараж является пристройкой или частью дома.
Варианты на твердом топливе
Отопление гаража дровами или другими видами твердого топлива используется, когда нет электричества или газа. Главное преимущество — дешевизна топлива, часто используются самодельные печи типа «буржуйка». Отопление печкой — утомительный процесс. Частая прокладка дров, требуется небольшая теплоотдача, отопление плохо прогревается полностью (рядом с печкой жарко, еще немного холодно).
Часто используются готовые агрегаты «Булерьян». Такая печь требует укладки сухих дров один раз на 5-12 часов. К недостаткам установки Булерьян можно отнести ее дороговизну, обязательное утепление всего дымохода, сильное засорение дымохода при его неправильной утеплении, большой расход топлива.
Твердотопливный буллер заводского изготовления — надежный, но не слишком дешевый вариант.
Можно сложить печь из кирпича. При таком способе обустройства отопления в гараже крайне важна хорошая вентиляция.Если гараж небольшой, то с точки зрения пожарной безопасности дровяная печь — не лучший вариант. Ведь располагать плиту необходимо так, чтобы топка находилась снаружи, а вся задняя часть — внутри. Этот вариант предполагает перестройку стены для установки печи, а для того, чтобы удалить трубу, требуется перестройка крыши.
Основным недостатком печного отопления является возможность возгорания, а также проникновения топочных газов в гараж.
Электроотопление гаража
Это самый простой способ обогреть гараж, установить электронагреватели намного проще, чем установить систему водяного отопления, провести газ или разложить печь.Правда, для этого гараж необходимо электрифицировать и разводку рассчитать на необходимую нагрузку. Электрический способ обогрева гаража может осуществляться стационарными и переносными обогревателями. Самое главное — правильно разместить отопительные приборы в гараже.
Электроотопление гаража — самый простой способ организовать, но не слишком выгодно эксплуатировать из-за стоимости электроэнергии
Стационарные обогреватели устанавливаются в специально спроектированных нишах и закрываются защитными экранами, чтобы предотвратить их случайное повреждение, в том числе машина при неудачном въезде.Электрообогреватели следует устанавливать строго с соблюдением требований безопасности, при этом в гараже запрещено хранить горюче-смазочные материалы, автомобиль должен быть в исправном состоянии. При установке переносных обогревателей необходимо помнить, что их использование возможно только под присмотром человека, нельзя оставлять такие устройства включенными на ночь.
Электрический инфракрасный обогреватель
Одним из видов электрического обогрева являются инфракрасные обогреватели. Из-за высокой температуры обогревателя их использование возможно при высоте гаража не менее 2.5 м, кроме того, необходима принудительная вентиляция, так как в гараже полностью исключить испарение топлива невозможно. Следует избегать прямого термического воздействия на краску автомобиля. Над входом в гараж установить инфракрасные обогреватели, при этом устроив тепловую завесу.
Достоинством электрического обогрева гаража является возможность периодического использования, например, на время ремонтных работ, недостатком — высокая стоимость электроэнергии.
Газовое отопление гаражей
По сравнению с другими источниками тепла, природный газ является самым дешевым топливом.Но для осуществления газового отопления в гараже нужно привлечь профильного специалиста, важно использовать только заводское отопительное оборудование. Помещение должно соответствовать требованиям санитарных норм (высота потолков не менее 2 м, наличие дымовых и вентиляционных каналов). Большинство частных гаражей не соответствуют существующим стандартам из-за небольшой площади помещения. Газификация объекта — дело очень хлопотное и дорогостоящее, оно связано с оформлением документов на разработку проектной документации и выдачей технических условий.
Конвектор удобно использовать для газового отопления гаража, газ в нем сжигается в закрытой камере, проникновение угарного газа в помещение в этом случае полностью исключено. Для установки газового конвектора не нужно прокладывать дымоход через крышу, нужно только отверстие в стене для подачи воздуха и отвода продуктов сгорания. Монтаж и пуско-наладка оборудования производятся только газовщиками.
Достоинством данного способа обогрева является автоматизация подачи топлива, возможность круглосуточного обогрева, высокий КПД и надежность отопительного оборудования.Магистральный газ не всегда доступен для подвода в гараж, этот факт можно назвать главным недостатком данного метода.
Инфракрасный газовый обогреватель на сжиженном газе
Возможно отопление гаража на сжиженном газе. Для этого используются специальные тепловые пушки, конвекторы, керамические печи, газовые панели. Такой вариант устройства отопления в гараже считается одним из самых доступных и простых. Керамическая печь компактна, не требует дымохода, баллон со сжиженным газом желательно размещать снаружи, в специальном ящике.Все, что вам нужно сделать, это просверлить отверстие в стене для шланга.
Как отапливать отработанное масло
Во время эксплуатации автомобиля необходима периодическая замена масла. Накопленный майнинг можно использовать для обогрева гаража. Отработанное масло предварительно очищается и перерабатывается в специальных тепловых установках. Преимущество этого метода в рациональном использовании вторсырья.
Отсутствие нестабильности (часто выходит из строя отопительное оборудование из-за неоднородного состава топлива).
Установка для сжигания отработанного масла
Использование переносных устройств
Широко распространено использование переносных электрических тепловых пушек, генераторов прямого и косвенного нагрева и различных видов передвижных печей.Система отопления гаража, организованная переносными обогревателями, не может работать круглосуточно (использование возможно только в присутствии человека).
Теплогенератор автоматический
Особенностью переносных обогревателей является низкая степень пожарной безопасности. Действительно эффективны различные тепловентиляторы с жидкостным теплообменником: они быстро нагревают воздух в гараже. Но есть определенные ограничения на использование офлайн в течение длительного времени без контроля человека, что не очень практично.
Выбирая вариант автономного отопления, помните, что гараж — пожароопасная зона, в нем помимо автомобиля часто находятся легковоспламеняющиеся материалы: топливо, смазочные материалы, автокосметика, шины для колес и т. Д.Поэтому главное требование к отопительному прибору — пожарная безопасность. Следующее важное и обязательное условие — вентиляция, с помощью которой из гаража удаляется влага, различные вредные и пожароопасные пары, а вентиляция необходима как в отапливаемом, так и в неотапливаемом гараже. Способы и варианты автономного отопления гаража выбираются с учетом наличия энергии, характера обогрева (постоянный или периодический), размеров и расположения гаража.
Как видите, есть много способов устроить отопление гаража. Как сделать отопление в гараже каждый выбирает на свое усмотрение, главное взвесить все за и против. Эффективность любого метода во многом также зависит от правильной теплоизоляции.
✅ ангаров скачать премиум стоковые фото для коммерческого использования. формат: изображения jpg высокого разрешения
Склад
Airpot
Интерьер помещения для хранения сахара
поезд метро
Между ангарами самолетов
Ангар из оцинкованного металла для хранения сельхозпродукции
Ангар из оцинкованного металла для хранения сельхозпродукции
Ангар из оцинкованного металла для хранения сельхозпродукции
Ангар
Твердотопливная печь
, печь Булерьян, эскиз вектор.
Векторный концепт грузового порта в изометрической проекции
Изометрический объект в 3D-измерении
Изометрический объект в 3D-измерении
Грузовой порт в изометрической проекции
Ангар из оцинкованного металла для хранения сельхозпродукции
Схема расположения морского торгового порта. Желтые краны и козловые краны. Краны погрузочно-разгрузочные. Склады для хранения товаров. Ангары. Контейнеровоз на воде.
аэропорт маккарран и линия горизонта лас-вегаса в пустыне невада
Фермерские ангары в чистом солнечном поле. Сельскохозяйственный фон.
Военная авиабаза Изометрическая композиция
Вид на старые авиационные ангары в России, Балтыск
Изометрический объект в 3D-измерении
Сельскохозяйственные ангары красный круглый значок вектор
вешалки для одежды пластиковые
Размер Большой ярлык
Размер Большой ярлык
Терминал самолета векторные иллюстрации
Аэропорт — вид сверху.Терминал и самолет
Аэропорт
Плоский баннер фермы
Ангар.
Хвост C-17 торчит из ангара на базе ВВС
Ремесленная деревня Та ‘Кали в Аттарде, Мальта
Одежда и рубашки на деревянных ангарах в чулане крупным планом.
вешалки для одежды пластиковые
Тушение большого пожара
Вид на Лас-Вегас-Стрип с Маккаррана
Мост в тумане над замерзшей рекой и пассажирские белые теплоходы
Уходящая вдаль железная дорога на навесе
Тушение большого пожара
Красивый деловой человек, стоящий перед частными самолетами
Синие ангары-склады, выстроены в ряд, несколько построек.
Праздник — День гражданской авиации.
Праздник — День гражданской авиации.
Вид фейерверка на казино Нью-Йорка из аэропорта Маккаран
Праздник — День гражданской авиации.
Праздник — День гражданской авиации.
Праздник — День гражданской авиации.
Праздник — День гражданской авиации.
Праздник — День гражданской авиации.
Праздник — День гражданской авиации.
Праздник — День гражданской авиации.
Праздник — День гражданской авиации.
Широкий панорамный вид на авиационные ангары и самолеты на ремонте, с яркими огнями за воротами
Арочные ангары и башня. Большой склад для сельскохозяйственных культур. Концепция агробизнеса.
Вид на лодки лежащих в ангарах рыбаков
Взлетно-посадочная полоса аэропорта, аэродром изометрические векторные иллюстрации. Современный бизнес авиаперевозок, авиационная промышленность, элемент дизайна 3D коммерческих авиакомпаний.Пассажирские, грузовые самолеты, ангары и машины скорой помощи
Взлетно-посадочная полоса международного аэропорта Чек Лап Кок в Гонконге
База ВВС США Изометрические
Аэрофотоснимок аэропорта Сан-Карлос
Иконка Два ангара, мультяшный стиль
Вид на ангары сельского хозяйства сверху
Наборные металлические части быстровозводимого дома. Детали быстровозводимые
Большие ангары из оцинкованного рифленого железа.
Айлворт, Западный Лондон | Великобритания — 2021.03.14: Old Vintage синий с белой крышей Plymouth Belvedere припаркован на обочине в солнечный день после дождя
Аэропорт Цюриха — ZRH — рендеринг 3D модели с воздуха
Аэропорт Цюриха — ZRH — рендеринг 3D модели с воздуха
Вашингтонский национальный аэропорт имени Рональда Рейгана — DCA — 3D-рендеринг с воздуха
Международный аэропорт Вашингтон Даллес — IAD — 3D-рендеринг аэрофотосъемки
Международный аэропорт Шэньчжэнь Баоань — SZX — рендеринг 3D модели с воздуха
Международный аэропорт Шэньчжэнь Баоань — SZX — рендеринг 3D модели с воздуха
Stockholm Arlanda Airport — 3D модель рендеринга с воздуха
Аэропорт Тампа — TPA — рендеринг 3D модели с воздуха
Аэропорт Тампа — TPA — рендеринг 3D модели с воздуха
Аэропорт Тайбэй Суншань — TSA — 3D-рендеринг аэрофотосъемки
Аэропорт Тампа — TPA — рендеринг 3D модели с воздуха
Тегеранский аэропорт имама Хомейни — IKA — 3D модель рендеринга с воздуха
Аэропорт Тель-Авив Бен-Гурион — TLV — 3D-рендеринг аэрофотосъемки
Международный аэропорт Шэньчжэнь Баоань — SZX — рендеринг 3D модели с воздуха
Международный аэропорт Шэньчжэнь Баоань — SZX — рендеринг 3D модели с воздуха
Singapore Changi Airport — SIN — 3D модель рендеринга с воздуха
Дели — Международный аэропорт Индиры Ганди — 3D модель рендеринга с воздуха
Международный аэропорт Даллас — Форт-Уэрт — 3D-рендеринг с воздуха
Международный аэропорт Денвера — рендеринг 3D модели с воздуха
Международный аэропорт Доха Хамад — рендеринг 3D модели с воздуха
Международный аэропорт Доха Хамад — рендеринг 3D модели с воздуха
Международный аэропорт Дубай Аль-Мактум — 3D-рендеринг с воздуха
Аэропорт Бангкока Суварнабхуми — 3D модель рендеринга с воздуха
Международный аэропорт Пекин Дасин — рендеринг 3D модели с воздуха
Международный аэропорт Чарлстон — рендеринг 3D модели с воздуха
Международный аэропорт Нью-Йорка имени Джона Кеннеди — рендеринг 3D-модели с воздуха
New York LaGuardia Airport — 3D модель рендеринга с воздуха
Амстердамский аэропорт Схипхол — рендеринг 3D модели с воздуха
Международный аэропорт Мальты — рендеринг 3D модели с воздуха
Международный аэропорт Мехико — рендеринг 3D модели с воздуха
Аэропорт Осло Гардермуэн — рендеринг 3D модели с воздуха
Аэропорт Париж Шарль де Голль — рендеринг 3D модели с воздуха
.
No related posts.
