Булерьян. Топ 5 ошибок

Булерьян – давно проверенная печь как в России, так и за рубежом. Но при ошибках в выборе или эксплуатации, человек может остаться недовольным пользованием этой печкой. Давайте рассмотрим Топ 5 самых распространенных ошибок:

1. Неправильный выбор печи по объему помещения.

Т.к. Булерьян является печью длительного горения, то к выбору мощности печи нужно подходит особо внимательно. Большинство производителей маркируют печи числами: 100, 150, 200 и т.д. Эти числа всегда обозначают объем отапливаемого помещения, а не площадь. Многие продавцы по неопытности советуют покупателю, у которого дом 100 квадратных метров, приобрести печь с маркировкой 100. При высоте потолков 2 метра, требуется печь на 200 кубов, т.к. печь греет не пол, а объем воздуха. Если клиент согласится на 100-кубовый Булерьян, то рискует замерзнуть холодной зимой, либо клиенту придется кочегарить Булерьян на максимуме возможностей, соответственно одной закладки будет хватать только на 3-4 часа работы.

2. Неправильный выбор печи по помещению.

Тут всё очень просто. Клиент покупает Булерьян для теплицы. Тут нужно учитывать, что маркировки присваивались печам из расчета, что они будут стоять в утепленном доме, соответственно для помещений с большими окнами, воротами, а тем более теплицы требуется запас по мощности. Обычно для поликарбонатных теплиц мы рекомендуем брать Булерьян с двойным запасом.

3. Ошибка с дымоходом

Дымоход наравне с печью является очень важным элементом отопительной системы. При неправильно установленном дымоходе Булерьян может начать дымить. Самые распространенные ошибки:

— труба ниже чем в паспорте печи

— труба уже чем в паспорте печи

— имеется горизонтальный участок трубы более одного метра

4. Сырые дрова

Т.к. Булерьян большую часть времени работает в режиме длительного горения, то есть температура дров в топке не очень высокая по сравнению с обычной буржуйкой, то чем выше влажность дров, тем хуже они горят. Если влажность очень высокая, то они могут вообще потухнуть.

5. Булерьян – чудо

Чудес не бывает. Самым важным элементом отопительной системы является, как не странно, само отапливаемое помещение. Чем лучше будет утеплено Ваш дом, гараж или склад, тем более радостным окажется опыт пользования печью Булерьян, да и вообще любой другой печью.

устройство, принцип работы, делать ли своими руками, установка и эксплуатация

Печь булерьян (bullerjan, buller, буллер, бренеран) изобрели вовсе не простые канадские парни, как кое-где утверждают, а достаточно компетентные специалисты-теплотехники. Остальное в истории буллера верно: придумали его действительно в Канаде для нужд лесорубов и более по наитию, не мудрствуя лукаво. Получилось неплохо, на вид эффектно, и желающих сделать буллер самостоятельно более чем достаточно. О некоторых препонах и тонкостях, которые могут встретиться на этом пути, и написана настоящая статья.

Немного истории

Лес в Канаде валят не кварталами, а выборочно, и бригады лесорубов ведут кочевой образ жизни.

Лесоповал производят более в холодное время года, когда растительность не вегетирует, жизнь в лесу замирает и ущерб лесным биоценозам от рубки минимален.

Климат в канадской тайге еще суровее сибирского, и даже при 4-х часовой смене рабочие застывали в сосульки. Комфорта и вообще цивилизации в лесной глуши – ноль. Поэтому лесорубам требовалась отопительная печка, которую можно было возить с собой, не загромождая кузов, и руками занести в жилой вагончик. А жилье на 20-30 кубов эта печь должна была прогревать максимум за 20 мин. Топливо бросовое: ветки, щепа. Топка большая, чтобы можно было совать туда куски толстых корявых кряжей. Время работы с одной закладки топлива – не менее 8 час. Куда там ночью вставать и подтапливать, когда за день наломались до боли в костях.

В зависимости от погоды и сезона тепловую мощность нужно регулировать. Регулировка должна быть простой, чтобы ее мог производить человек необученный или после разового вводного инструктажа.

В то же время печка должна была быть недорогой и достаточно технологичной. Требующая электропитания электроника, да и вообще автоматика, исключалась: малейшая поломка в тайге может стоить жизни целой бригаде. Также исключалось применение дорогих и требующих специального оборудования спецсплавов: булерьян должен был быть доступен для изготовления в любой ремонтно-механической мастерской.

Дополнительные требования выдвигались к безопасности эксплуатации. Во-первых, образование угара должно быть исключено при любом режиме топки и любых положениях регулирующих органов. Во-вторых, температура тела печи не должна превышать 60-70 градусов, чтобы, случайно натолкнувшись на нее спросонья и «с бодуна», не обжечься до потери трудоспособности. Говорят, канадские лесорубы умеют гнать самогонку из сосновых шишек. Называется она sterno.

Устройство буллера

Схема печи булерьян

За основу канадские инженеры взяли давно известную и хорошо зарекомендовавшую себя схему стального конвекционно-трубного воздушного котла медленного горения; в просторечии – печи-калорифера.

Так появилась конструкция, схема которой показана на рис. Широкая герметичная дверца топки снабжена поддувалом в виде патрубка с поворотной заслонкой – дросселем. Дроссель регулирует мощность печи. Иногда его рукоять снабжают шкалой, проградуированной в градусах наружной температуры, и передвижным упором-ограничителем. В то же время дроссель можно перекрыть наглухо, если печь необходимо погасить или пресечь тягу, чтобы помещение не выстуживалось.

Далее следует обширная топка с криволинейным стенками. В них на 2/3 диаметра утоплены батареи труб теплообменника. В этих 2/3 первая изюминка буллера. При таком соотношении обеспечивается отдача воздуху в трубах 70% выделяющегося в топке в режиме тления тепла. Еще 10% растекаются по металлическому сварному телу печи и греют воздух помимо них. При температуре в помещении 20-25 градусов и тепловой мощности в 10-20 кВт для этого требуется температурный градиент в 40-45 градусов, т.е. тело печи будет нагрето до 60-65 градусов. 5 градусов дадут некоторый запас безопасности.

На 1/4 высоты топки от низа располагается горизонтальный решетчатый под из толстой, не менее 4 мм, стали, или решетка из чугунных колосников. Вверху, также на 1/4 высоты топки, но уже от верха, в топку вварена неполная по длине горизонтальная перегородка, не доходящая до ее передней стенки на 1/4-1/5 длины топки. В перегородке проделаны отверстия, точно калиброванные по диаметру, расположению и общей площади (примерно 7% от площади пода).

Забор воздуха для дожигания осуществляется из топочного пространства. Отдельные продухи для вторичного воздуха не предусмотрены. Доля воздуха, отбираемого дожигателем от топки, автоматически меняется в зависимости от свойств топлива и режима топки. В этом второе отличие буллера от классических конструкций с совмещенными или раздельными воздушными потоками.

Отгороженное верхней перегородкой пространство образует камеру дожигания при работе в режиме тления. Дымовые газы из дожигателя выходят в «боров» или «чушку» – горизонтальную часть дымохода длиной 0,8-1 м. Боров для булерьяна обязателен, он несколько притормаживает догорание отходящих газов. Зачем так нужно, будет рассмотрено несколько ниже.

Сразу после заворота дымохода вверх в нем установлен шибер (дымовой дроссель), которым переключают режим горения. Т.к. теплоемкость тела буллера, в отличие от кирпичной печи, мала и на теплопередаче в помещение почти не сказывается, вьюшки, полностью перекрывающей дымоход (и создающей опасность угара при небрежном или неквалифицированном пользовании), не предусмотрено.

Шибер буллера

Диаметр дымохода равен или на 10-20% больше такового поддувального патрубка, а в заслонке шибера вырезана четверть (см. рис.) Поэтому, как ни крути дроссель с шибером, тяга не прекратится и угар, даже если он и образуется, в помещение не пойдет, а вылетит в трубу. При указанном соотношении диаметров поддувала с дымоходом и 25% площади отверстия холостого хода в шибере буллер безопасен, даже если забыть закрыть дверцу топки. Правда, при этом почти все тепло вылетит наружу.

Над шибером располагается третий важнейший элемент буллера – экономайзер. Вообще-то экономайзер это устройство, подогревающее остаточным теплом дымовых газов поступающее в котел рабочее тело – воду, воздух. Но в данном случае роль экономайзера иная.

Экономайзер буллера представляет собой вертикальный участок дымохода длиной 1,5-3 м, хорошенько изолированный по теплу: 40-50 мм асбеста или базальтового картона, или 30-40 мм базальтовой ваты, или 10-15 мм вспученного вермикулита. В экономайзере и догорают окончательно дымовые газы: сердцевина газовой струи в борове не успевает слишком остыть, отраженное от стенок экономайзера ИК усиливает концентрацию тепловой энергии в струе, и газ вспыхивает. Пожарникам этот эффект знаком как перескок пламени.

Вспыхнувший в экономайзере газ стремится расшириться, но в ограниченном объеме ему некуда. Образуется газовая пробка, тоже хорошо знакомая строителям и владельцам неграмотно сконструированных печей. Горение в топке утихает, пробка остывает, проскакивает, горение снова усиливается – булерьян, пыхтя то чаще, то реже, автоматически подстраивается под качество топлива и положение воздушного дросселя.

Говорят, что идея эта осенила одного из разработчиков, глядя на коллегу, усиленно пыхтящего трубкой. Коллектив конструкторов пытался решить проблему устойчивости режима горения при низкой температуре в топке. Удержаться на грани тления и пламени не удавалось, пока не ввели автоколебательный режим сгорания. Так каноэ, если грести попеременно одним веслом то с одного, то с другого борта, движется по прямой. Общий КПД буллера в 80% достигается только с экономайзером. Без него – от силы 60% с чем-то.

Иногда, даже часто, вследствие некоторых особенностей буллера (о которых будет сказано далее), его эксплуатируют без экономайзера, усиливая горение и мирясь с пониженным, но все-таки неплохим КПД. Но тогда хорошая фирменная печь живет всего 2-3 года. Почему? Об этом также далее по ходу изложения.

О батареях труб

При тепловой мощности до 20-25 кВт трубы в батареях выполняют в виде технологически простых полукружий, как слева на рис. При этом диаметр труб 60-100 мм, а их количество – по 3-4 на батарею.

Печи булерьян малой и большой мощности

При большей тепловой мощности увеличивать диаметр труб пропорционально нельзя, из-за малой теплопроводности воздуха упадет КПД. Нужно увеличивать «трубность» батарей. Но при батареях из 6 и более труб КПД также падает, тут уже сказывается закон квадрата-куба в применении к закладке топлива.

До мощности в 100-120 кВт конструкторы выходят из положения, выполняя трубы изогнутыми в виде дуг синусоид и слегка наклоненными вершиной дуги вниз. Топка в разрезе при этом приобретает каплевидное или яйцевидное сечение, как справа на рис. При еще большей мощности требуется уже компьютерное моделирование булерьяна с оптимизацией, и положительный результат долгой, сложной и дорогой работы не гарантирован.

Как топится булерьян

Вначале, когда необходимо быстро прогреть помещение, в топку закладывают сухое и быстро горящее топливо, хоть бумагу или картон. С тех пор, как в продаже появились пеллеты, и канадцы, отправляясь в очередной лесозаготовительный вояж, берут с собой 2-3 мешка; на сезон хватает.

Дроссель и шибер полностью открывают, топливо разжигают, дверцу топки закрывают. Горение при этом пламенное, с «буржуечным» КПД в 20-40% (а не 5-7%, как пишут рекламщики булерьянов для сравнения). Из 4-х трубных батарей при этом валит по 4-6 кубов воздуха в минуту, разогретого до 130-140 градусов, и помещение быстро прогревается.

Разгонную закладку топлива дают такую, чтобы оно прогорело до углей за 3-4 мин до окончания прогрева, тут нужен некоторый опыт. Если в дверцу буллера встроено термостойкое стекло, через него следят за горением. Но можно, только неудобно, делать это, просто подглядывая в поддувало.

Как только догорело до углей, на них кладут крупные чурбаки. Чем крупнее, тем лучше. Можно один, лишь бы в топку влез. Можно заложить торфобрикеты или те же пеллеты, они топливо универсальное. Дроссель поддувала теперь прикрывают до нужного положения, или до упора в передвижной ограничитель шкалы мощности. Шибер закрывают до упора, т.е. на 3/4.

Буллер при этом переходит в режим тления с частичным пиролизом и газификацией. Воздух из батарей выходит с температурой 60-70 градусов, а тело печи остывает до 50-55. Даже свалившись ночью на буллер в костюме Адама, заругаешься, но не обожжешься.

Называть буллер печью пиролизной или газогенераторной, как часто делают, неправильно. Соотношение тепла, передаваемого воздуху непосредственно от тлеющей массы топлива и дожигаемых пиролизных газов, непрерывно меняется в процессе сгорания одной закладки при неизменном положении дросселя и шибера.

Особенности топки

Первая – теплопроводность воздуха мала даже сравнительно с его, тоже малой, теплоемкостью. Поэтому «раскочегаривать» буллер нет смысла: воздух не успеет принять лишнее тепло, и ему не останется ничего иного, как вылететь в трубу.

Оптимальная температура в тлеющей массе буллера – 550-650 градусов. Это обеспечивает довольно высокую долговечность печи, сваренной их обычной конструкционной стали толщиной 4-10 мм, в зависимости от мощности. Но пиролиз при такой температуре идет слабо и не до конца, что приводит к некоторым ненужным и неприятным эффектам. Далее мы поговорим о них подробнее.

Если же поднять температуру в топке до 800 градусов и выше, то не только КПД упадет. И сталь корпуса не только прогорит, но и подвергнется термохимической коррозии из-за наличия в дымовых газах углеводородных радикалов и окислов азота. Избежать их образования можно, подавая воздух раздельно в топку и дожигатель, но это будет уже не буллер, а другая печь. Сложная в эксплуатации и способная оказаться опасной.

Именно поэтому производители булерьянов категорически запрещают топить их углем и коксом. Карбон не горит, если остынет ниже 800-900 градусов. А дать больше воздуха, чтобы не погас – не только КПД упадет, но и дорогая печка из спецстали прогорит до дыр за сезон-два. Претензию не примут, случай не гарантийный.

Делать ли самому?

Правильно изготовленный самодельный буллер

Прежде чем переходить к особенностям установки и эксплуатации булерьянов, их усовершенствованиям и разновидностям, нужно остановиться на вопросе: а стоит ли делать буллер своими руками? Причина – прежде всего продажная цена готовых фабричных. Буллеры очень технологичны: нулевой цикл их производства сводится к изготовлению пары-тройки гибочных шаблонов и сварочных кондукторов. Материал изделия – хоть металлолом.

Очень хороший булерьян на 10-15 кВт можно приобрести за $200-250. В то же время оборудование, обычное для походной реммастерской, дома, в гараже или на дачном участке не держат, хотя бы из-за отсутствия подходящих площадей. А заказывать поштучно гнутые довольно большие детали из толстого металла обойдется куда дороже.

Пожалуй, единственное исключение – если мастер-самодельщик работает на захолустном провинциальном заводике, где большая часть технологического оборудования все равно простаивает. А руководство «по-советски» позволит ему в свободное время использовать станочный парк, да еще и разрешит порыться на свалке, подобрать заготовки. Хотя при теперешних ценах на металлолом это вряд ли.

На такой случай дадим совет: не соблазняйтесь для батарей узкими водопроводными трубами. Минимальный диаметр воздуховодов – 60 мм; он определяется соотношением теплоемкости и вязкости воздуха. Буллер с «частоколом» вряд ли окажется экономичнее любой другой печи медленного горения, но сделать его сложнее. Чертеж неудачной в этом отношении конструкции приведен на рис. ниже, а пример правильно выполненного самодельного буллера – на рис. справа в начале раздела.

Чертеж ошибочно сконструированного буллера

Видео: обзор самодельного булерьяна

Готовые-покупные

Установка буллера в отапливаемом помещении тоже имеет некоторые особенности. Посмотрите на рис. Слева – вариант не вполне удачный. И не только потому, что нужно долбить бетонные перекрытия, для чего требуется проект с разрешением, конструкции-то несущие.

Варианты установки буллера в помещении

Во-первых, для устройства дымохода, проходящего через чердак и крышу, понадобится собрать уйму бумаг, чтобы получить разрешение пожарников. А потом еще и выполнить все противопожарные требования, что обойдется непросто и недешево.

Во-вторых, оседающий из дымовых газов буллера конденсат (шламоконденсат) обладает удивительными физико-химическими свойствами. Им будет посвящен особый раздел, а пока отметим следующее: хотя отдельных санитарных правил для этого вещества и нет, но самому для себя от него лучше держаться подальше. А в данном случае шламоконденсат остается в помещении.

Вариант справа хорош уже тем, что нужно бурить не бетонную, а кирпичную стену. Она, конечно, тоже несущая, но нагружена меньше перекрытия. На проем в ней до 150 мм диаметром контролирующие органы закрывают глаза. А стандартный диаметр дымохода буллера – 100 мм. И получить пожарное разрешение на наружный дымоход куда проще. И шламоконденсат окажется снаружи.

В том и другом случае фундамент под булерьян не нужен, достаточно несгораемой подставки. Прочие общие условия следующие:

• Расстояние от обычной стены – не менее 1000 мм.
• Если стена покрыта огнестойкой штукатуркой (например, вермикулитовой) слоем не менее 25 мм, от буллер можно придвинуть к ней на 800 мм.
• В радиусе 1200 мм от центра дверцы топки – огнестойкий настил, как и для других печей: сталь от 1,5 мм на асбестовой подушке.
• Выход подставки за контур печи – не менее 300 мм во все стороны.
• Если буллер сертифицирован пожарной охраной на эксплуатацию без подставки, снабжен штатными несъемными несгораемыми ножками и карманом – улавливателем перед дверцей зольника, можно ставить его без подставки прямо на пол, кроме дощатого деревянного или фанерного. На ламинат или мармолеум можно.

Водяные буллеры

Водогрейный котел-булерьян

А нельзя ли такую, действительно хорошую, печку, приспособить для водяного отопления? Можно, и водяные булерьяны выпускаются промышленностью. Но, глядя на такой (см. рис), поневоле вспоминается высказывание выдающегося советского строителя подводных лодок о проекте гигантского атомного подводного ракетоносца типа «Акула», еще известного как «Тайфун»: «Это яркий пример победы техники над здравым смыслом».

Авторы «водобуллеров» забывают, или игнорируют, исходя из требований рынка, что булерьян изначально создавался как печь воздушная. А теплоемкость воды в 800 раз больше таковой воздуха. Чтобы отходящие газы успели передать ей свое тепло, их нужно запутать в лабиринте водогрейного регистра. А в булерьяне с его боковым подогревом теплообменника это в принципе невозможно, иначе придется создать совсем другую печь.

Единственный способ нагреть буллером воду для отопления – интенсифицировать горение в топке. Но при этом, как рассмотрено выше, неизбежно упадет КПД.

Однако приспособить любой булерьян для ГВС очень просто. Допустим, есть у нас 2 батареи по 4 трубы, а вся печь на 10 кВт. Как видно на тепловом снимке (см. рис. слева ниже), и при интенсивной топке на быстрый разогрев температура воздуха в соплах батарей не выше 160 градусов.

Тепловой снимок печи булерьян

Теперь наденем на две трубы самые обычные металлогофры и подключим их к трубам, проходящим через котел ГВС. Горизонтально, вертикально – все равно. В воду уйдет 2,5 кВт. Если бак на 80-100 л изолирован ЭППС толщиной в 40-50 мм, то за полчаса вода в нем нагреется до 60-70 градусов, и затем эта температура будет поддерживаться. Для сравнения: в бытовые 100-л электробойлеры ставят ТЭНы на 3,5-5 кВт.

Такая система хороша и тем, что безо всякой автоматики вскипание воды абсолютно исключено. Вспомним школьную физическую задачку для особо (без кавычек) одаренных и смекалистых: как нагреть воду ровно до 100 градусов, не давая ей закипеть?

Ответ таков: взять кастрюлю, положить в нее деревянные чурбачки для теплоизоляции. Поставить на них другую кастрюлю, поменьше. Налить в обе кастрюли воды, поставить на огонь. Вода во внешней кастрюле закипит, но ее температура выше 100 градусов не поднимется, т.к. тепло огня пойдет на передачу воде скрытой теплоты испарения воды.

Вода во внутренней кастрюле тоже нагреется до 100 градусов, но разницы температур между ней и внешней не будет, и теплота, необходимая для испарения воды, во внутреннюю кастрюлю перейти не сможет. Вода в ней нагреется точно до 100 градусов безо всяких признаков кипения.

Применительно к случаю с «водобуллером» – в воздухе с температурой 140 градусов нет запаса тепла, обеспечивающего вскипание воды. При подходе ее температуры к 100 градусам воздух в теплообменнике будет стремительно остывать, температурный градиент приближаться к 0, и вода никогда не закипит.

Об отоплении частного дома

Хорошо, может сказать читатель, но ведь обогреваться-то надо! Да, но печное отопление применяется преимущественно в частных домовладениях, а там водяное – чистой воды предрассудок, стереотип «централизованного» мышления. Для КПД центральной ТЭЦ, действительно, теплоемкость теплоносителя имеет первостепенное значение, иначе он остынет, пока дойдет до абонентов.

А в частном доме? Что, тянуть магистраль из кухни или топочной вокруг всего участка в гостиную/спальню? Не проще ли разогнать по комнатам теплый воздух, которого буллер дает, что называется, с верхом? Посудите сами:

1. Воздуховоды можно сделать простым инструментом из дешевых материалов: жести, гипсокартона, фанеры, просто из картона, а трубы дороги, их нужно гнуть, варить, паять.
2. Не нужны регистры, расширительный бак, фурнитура, автоматика.
3. Можно раз навсегда забыть о свищах и протечках.
4. На воздуховоды с вентиляторами и жалюзи не требуется ни проекта, ни разрешения. Достаточно самому просчитать, в какую комнату какое сечение вывести.
5. Теплопередача в стены (а это до 15% теплопотерь на воде) равна нулю; здесь плохая теплопроводность воздуха нам на руку.
6. Поставить на выходах регулируемые жалюзи – вот вам и легкая оперативная регулировка температуры по комнатам. С настройкой водяного отопления лучше и не сравнивать.
7. Если расположить выходные жалюзи у дальних от окна стен над полом, то воздух, пока доберется туда, где сможет подогреть улицу, отдаст свое тепло комнате. А как увеличивают энтропию Вселенной батареи в подоконных нишах, всем известно.
8. Этот же прием даст и теплый пол безо всяких дополнительных затрат и работ.
9. Стены ровные, никаких уродств на виду – дизайнируй интерьер, как душе угодно.

Видео: булерьян и отопление гаража

Буллеры без труб

Профессор Иннокентий Николаевич Бутаков (не путайте с Александром Владимировичем Бутаковым, тоже профессором, но юристом) еще в 20-х годах прошлого века изобрел фактически булерьян, приделав сверху к буржуйке с тепловым экраном дожигатель. Ныне печи типа «Бутаков», «Профессор Бутаков», «Студент» в современном исполнении (см. рис.) на отечественном рынке успешно конкурируют с булерьянами. Их технические характеристики и принцип действия схожи, как однояйцовые близнецы, но сделать самому «Бутакова» гораздо проще, как видно из рисунка.

Конвекционная печь Бутакова

Компьютерный булерьян

Первый буллер рассчитывали чуть ли не на логарифмической линейке. Как ни странно, но первыми догадались как следует промоделировать его на компьютере и оптимизировать в Новосибирске, в «Термофоре». Сейчас их печи «Огонь-батарея» разных типоразмеров – один из хитов рынка. И не удивительно: просчитав как следует все процессы, удалось в тот же буллер поместить водогрейный контур для ГВС и варочную поверхность с конфоркой, см. рис.

Печь “Огонь батарея”

Печи «Огонь-батарея» сразу вызвали на себя залповый огонь критики. Но тут вспоминаются уже сетования классиков литературы: «Все те же мелкие нападки на шрифт, виньетки, опечатки…»

«Не соответствует она моему представлению о печах…» Пардон-с, о вкусах не спорят. «Металлические печи вредны для здоровья». Кем, когда и где доказано или хотя бы замечено? «Не печь, а какой-то котел для миноносца». Сударь, вы льстите разработчикам. Уж над котлами-то для эсминцев и крейсеров трудились лучшие умы теплотехники. 70 000 кВт в объеме 8 куб. м. при КПД 97% – если это не совершенство, то что тогда совершенство вообще?

А что в нем плохо?

Да, видимых недостатков у буллеров не видно. Их так и называют: печь без недостатков. Но один подспудный все же есть, и серьезный.

Любое органическое топливо сгорает, выделяя т. наз. реакционную воду. Она полный аналог метаболической воды, образующейся в живых организмах: выделяется при расщеплении органических молекул. Из-за низкой температуры в топке реакционной воды в выхлопе булерьяна больше, чем у других печей медленного горения; в них эта вода частично участвует в пиролизе.

Второй момент – минеральные составляющие древесины. Продавцы буллеров преподносят как достоинство тот факт, что дрова в буллере сгорают, не оставляя даже золы. Но зола в дереве есть изначально, и в буллерах зольные частицы вылетают в дымоход.

Третий – углеводородные радикалы. Это химически очень активные остатки не разложившихся до конца органических молекул. Все это вместе взятое уменьшает КПД буллера всего на 5-7% и по объему составляет такую же долю его выхлопа. Но для бытовых булерьянов эти проценты оказываются поистине убийственными.

Вспомним формулу Карно. Если взять пиролизный котел с 1500 градусов в камере сгорания и 300 на выхлопе, то он покажет КПД в 80%. У булерьяна те же 80% получаются при 600 и 120 соответственно.

Реакционная вода из пиролизного котла не успевает сконденсироваться в дымоходе и бесследно рассеивается в атмосфере. Зола оседает на под топки. Откуда ее приходится время от времени выгребать. В ее составе – чисто минеральные соли, пригодные на удобрение. Органические радикалы котел также образует в небольшом количестве, но они уже в 1-2 м от устья дымохода окисляются кислородом воздуха до углекислого газа и воды, т.к. они образовались при высокой температуре и очень легкие, небольшого молекулярного веса

Не так в буллере. Реакционная вода сразу за экономайзером выпадает в конденсат. Каждая его капелька – свернутая в комок тонкая пленка, а физико-химия тонких пленок разительно отличается от нее же для массивных агрегатов вещества. И тут же – зольные частицы, тяжелые органические радикалы. В результате в отстойник оседает не просто грязная вода, а коктейль чудовищной токсичности, канцерогенности и черт знает чего еще.

Этот отстой (без кавычек) нужно куда-то девать. Оставить открытым конец «трубы, которая до земли» – постепенно подмоет фундамент, а овощи с огорода есть нельзя будет. Потихоньку выносить и выливать – свойства шламоконденсата булерьяна таковы, что от СЭС и экологов это не скроется, со всем вытекающим.

Поэтому буллеры называют еще тепличными печами. Их в оранжереях чаще всего ставят без экономайзера (см. рис.) Цветы, ранние и всесезонные овощи – продукция высокорентабельная, тут накладно не будет не только с худшим КПД мириться, но и всю печку через год-два-три менять.

Установка буллера без экономайзера

Правда, выхлоп такого буллера все равно попахивает, но теплицы с оранжереями и сами по себе выделяют метан, этилен и прочее в том же духе. Поэтому по санитарным правилам их нельзя строить вблизи жилых строений, так что дымок от буллера даже отдельного «решения вопроса» не требует.

Некоторые ушлые цветоводы, особенно в бедных водой местах, рассудив, что тюльпаны, розы и гвоздики не едят, а многие растения с роскошными цветами ядовиты сами по себе, ставят буллеры по полной схеме, а шламоконденсат, чуть профильтровав, запускают в системы капельного полива. Однако помидорно-клубничные эксперименты такого рода всегда заканчиваются реанимацией покупателей, расследованием и громкими скандалами с санкциями, а то и тюрьмой.

Что лучше для себя

Способы утилизации шламоконденсата пока не разработаны ни технически, ни коммерчески, ни организационно. Поэтому, хотя законодательство и санитарные правила ничего о печном отстое специально не оговаривают, оранжерейную печку лучше все-таки поставить в оранжерее. А дома, для себя, поднапрячься уж и смонтировать двухконтурный котел, пиролизный или газовый. Дорого, кто спорит. Но здоровье дороже.

Видео: обзор печи булерьян

Загрузка…

Обсуждение темы «Печь булерьян»

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Печи Булерьян напрямую от производителя

Дровяные печи газогенераторного типа Булерьян предназначены как для прогрева домов и дач, так и для отопления гаражей, подсобок, теплиц и производственных помещений.

Принцип работы отопительной печи типа Булерьян основан на выделении дополнительного тепла в камере дожига газов.

Процесс горения дров в печи – это процесс окисления углерод C до CO2. Когда у обычной буржуйки мы прикрываем поддувало, то кислорода становится недостаточно, и углерод окисляется только до CO, а не до CO2.

В печах длительного горения такой проблемы нет. Недоокисленный углерод CO попадает из камеры сгорания в камеру дожига, к нему примешивается свежий кислород из инжекторов установленных в камере дожига газов, и CO окисляется до CO2, при этом выделяя тепловую энергию.

Печь имеет два режима:

• режим буржуйки используется, когда нам необходимо быстро нагреть помещение;
• режим длительного горения, когда помещение уже прогрето, и необходимо поддерживать нужную температуру.

Все печи выполнены из металла и имеют кожух конвектор, что позволяет им быстро, и, самое главное, равномерно прогревать помещения в сравнении с кирпичными печами.

Существует три разновидности печей длительного горения:

1. обычные воздухогрейные булерьяны Клондайк — предназначены только для воздушного отопления;
2. печи с варочной поверхностью (плитой) Термаль и Тулинка — имеют все те же достоинства, что и обычный булерян, но с возможностью разогрева и приготовления пищи;
3. водогрейные котлы Аква-Сибирь (печи с водяным контуром или «рубашкой») — имеют практически такую же конструкцию, как и обычный булерьян, только вместо воздуха теплоносителем служит вода.

ВНИМАНИЕ: на территории России не продаются оригинальные печи Булерьян. Это можно проверить на официальном сайте Булерьян: www.bullerjan.com.

Мы производим и продаем печи типа булерьян под маркой «Клондайк» с 1999 года. Вы можете купить печь Булерьян Клондайк напрямую у нас, мы доставляем печи по всей России. Так же Вы можете оформить кредит на печь через нашего партнера ОАО «Альфа-Банк».

Информация по доставке: доставка осуществляется по всей России и Казахстану транспортными компаниями, такими как ПЭК, Байкал Сервис, Деловые Линии и т.д. Отправка осуществляется из города Новосибирск. Доставка до терминала в городе Новосибирск осуществляется бесплатно, клиент оплачивает только межтерминальную перевозку при получении груза у себя в городе.

ИНН 7804250356 /ОГРН 780401001

конструкция с водяным контуром, фото, правила эксплуатации.

В основу конструкции печи указанного типа канадские разработчики положили схему конвекционно-трубного воздушного котла, выполненного из металла, относящегося к системам медленного горения. Если говорить простым языком, то образцом послужила печь-калорифер. Так родилась схема, приведённая на рисунке.

Широкая, герметично закрывающаяся дверка топки имеет поддувало, выполненное в форме патрубка, снабжённого поворотной заслонкой, именуемой дросселем. Дроссель требуется для регулировки мощности печи. У некоторых моделей на его рукоятке размещается шкала, градуировка которой соответствует наружной температуре, а также подвижный ограничитель (упор). Конструкция дросселя позволяет перекрывать его полностью в тех случаях, когда печь требуется погасить, либо пересечь тягу с целью предотвращения выстуживания помещения.

Следующий элемент – вместительная топка, имеющая стенки криволинейной формы. В стены на 2/3 своего диаметра утоплены батареи, состоящие из труб теплообменника. Это техническое решение можно назвать первой «изюминкой» такой конструкции. Так как при подобном соотношении воздух, проходящий через трубы, получает практически 70 процентов тепла. Которое в режиме тления выделяется в топливнике. Порядка 10 процентов греют воздух, растекаясь по металлу, из которого изготовлена печь. Если считать величину тепловой мощности равной 10 – 20 кВт, а температуру в отапливаемом помещении принять за 20-25 градусов, то нам будет необходим температурный градиент в 40 или 45 градусов, следовательно, тело печи будет разогрето до 60 – 65 градусов (5 градусов – это своеобразный резерв безопасности).

На расстоянии, равном 25 процентов от общей высоты топки, отмеренном снизу, горизонтально устанавливается под, изготовленный в виде решётки из 4 мм (или толще) листовой стали. Как второй вариант рассматривается наличие решётки колосниковой. На четверть высоты, теперь уже от верхней части боковины топливника, вваривается в корпус топки горизонтальная перегородка, которая не доходит на 20 – 25 процентов общей длины топливника до его передней стенки. В этой перегородке имеются отверстия (точно откалиброванные по общей площади, местоположению и диаметру) занимающие площадь порядка семи процентов от общей площади пода.

Воздух для выполнения дожига забирается из того же топочного пространства. Специальные продыхи для поступления вторичного воздуха в конструкции не предусмотрены. Дожигатель отбирает из топки различные объёмы воздуха в разные периоды функционирования. Эта величина автоматически меняется в зависимости от выбранного режима и свойств загруженного топлива. Это можно считать вторым существенным отличием булерьянов от конструкций классических, независимо от того, какие воздушные потоки в них реализованы: раздельные или совмещённые.

Пространство, огороженное в верхней части корпуса перегородкой, играет в режиме тления роль камеры дожигания. Из этого дожигателя отводимые газы выходят непосредственно в чушку – иное наименование – боров (так именуется горизонтально расположенная часть дымохода, имеющая длину от 800 до 1000 миллиметров). Наличие борова для булерьяна является условием обязательным, так как именно он притормаживает скорость сгорания отводимых газов. Зачем это делается, рассмотрим ниже.

Сразу после того, как горизонтальный участок дымохода загибается вверх, устанавливается дымовой дроссель (шибер), служащий для переключения режимов горения. В отличие от кирпичных печей собственная теплоёмкость печей указанного типа достаточно мала и на величинах теплопередачи в помещение фактически не сказывается. Вьюшка, которая может перекрыть дымоход на 100 процентов, не устанавливается, чтобы не возникла вероятность отравления угарными газами при неквалифицированном или небрежном её использовании.

Диаметр дымохода должен, как минимум, соответствовать диаметру поддувального патрубка, а лучше превосходить это значение на 10-20 процентов, а в установленном шибере заслонка вырезается на четверть своей площади (смотри фото). Поэтому при любом её положении вероятность возникновение угрозы отравления угарными газами наступить не может и тяга не прерывается. Все газы уйдут в трубу. Если соблюдены внутренние диаметры, озвученные выше, и проверена выборка четверти заслонки (в проекции холостого хода), то печь булерьян абсолютно безопасна в эксплуатации. Даже в том случае, если вы забудете закрыть дверь топки. Правда в таком случае всё тепло из помещения быстренько окажется на улице.

Над шибером устанавливается третий основной элемент конструкции печи булерьян – экономайзер. Здесь следует разобраться с определениями. Экономайзер в общепринятом значении, это техническое устройство, которое подогревает поступающий в котёл воздух или воду (рабочее тело), используя для этого остаточное тепло отводимых газов. Но в печи указанной конструкции экономайзер играет несколько иную роль.

В данной конструкции экономайзер – это вертикальная часть дымохода, имеющая в длину от 1500 до 3000 миллиметров и тщательно изолированная в части потери тепла.

Слой теплоизоляции составляет (в разных моделях):

• 40-50 миллиметров базальтового картона или асбеста;
• 30-40 миллиметров ваты базальтовой;
• 10-15 миллиметров вспученного вермикулита.

Именно здесь полностью догорают отводимые газы. Суть процесса: средняя часть струи отводимых газов, проходя через боров, до конца не остывает. Инфракрасное излучение, отражённое от стенок экономайзера, усиливает концентрацию в струе оставшейся тепловой энергии и газ вспыхивает. У пожарных этот эффект называется «перекрёстком пламени».

После возгорания газ стремительно расширяется в объёме, но этот процесс ограничен металлическими стенками, что приводит к возникновению газовой пробки. Умельцы, изготовившие себе неграмотно просчитанные печи подобной конструкции, испытали это на собственном печальном опыте. Горение стихает, пробка остывает и проскакивает вовне. Это приводит к усилению горения, и печь начинает, пыхтя, (реже – чаще) в автоматическом режиме подстраиваться под качество заложенного топлива и положение, занимаемое воздушным дросселем.

Со стороны это похоже на поведение курильщика, раскуривающего трубку. Устойчивого режима горения в тех случаях, когда температура в топливнике становилась достаточно низкой, удалось добиться, только после введения автоколебательного режима сгорания. Только тогда появилась возможность удерживать работу печи на грани тления и открытого пламени. Именно экономайзер позволяет поднимать КПД булерьянов до 80 %. При его отсутствии он едва дотягивает до 60 процентов.

В отдельных случаях эксплуатировать печь приходится без экономайзера. В этом случае максимальный срок её работы снижается до 3 лет.

Батареи труб

В том случае, если тепловая мощность печи указанной конструкции задаётся величиной 20 – 25 кВт, трубы, размещаемые на конструкции печи, изготавливаются в форме технологически простых в исполнении полуокружностей (смотри фото булерьян малой мощности). Диаметр труб при этом задаётся диапазоном 60 – 100 миллиметров, а потребное количество на одну сторону – три, четыре штуки.

Если речь идёт о конструкции печи большей мощности решать вопрос простым увеличением диаметров труб не получается, т.к. малая теплопроводность воздуха снижает КПД. Остаётся увеличивать количество труб на батарею. Но если их количество достигает 6 и более, то это также снижает КПД (по причине срабатывания классического закона «квадрата – куба», о котором мы упоминали ранее, применительно к закладке топлива)

В печах, рассчитанных на мощности, не превышающие 120 кВт. Конструкторам удалось обойти эти подводные камни, изогнув трубы несколько иначе (по дуге синусоиды) и немного наклонив их вершиной дуги вниз. При этом топка приобрела в разрезе яйцевидное сечение (каплевидное) – смотри рисунок мощные печи булерьян.

В тех случаях, когда требуется изготовить печь ещё более мощную, её конструкцию моделируют на компьютере, просчитывая соответствующие оптимизации. Вероятность достижения положительного результата изначально оценивается в 50%.

Как топить булерьян

В тех случаях, когда следует быстро прогреть комнату, в топливник следует заложить быстрогорящее сухое топливо, можно даже картон или бумагу. Возможен вариант использования пеллет.

Шибер и дроссель полностью открываются, разжигается топливо, и дверка топливника закрывается. На этом этапе мы наблюдаем горение открытым пламенем и получаем КПД нашей печи на уровне, не превышающем 20-40 процентов (типичная буржуйка). Четырёхтрубная батарея на этом режиме работы ежеминутно вбрасывает в помещение 4-6 кубометров воздуха, имеющего температуру 130-140 градусов. В результате помещение достаточно быстро прогревается до комфортных температур. Первую. Так называемую «разгонную» закладку по объёму надо определить таким образом, чтобы за 3 – 4 минуты до завершения прогрева всё заложенное топливо прогорело до углей. Для этого, безусловно, требуется определённый навык. Если дверца вашей печи имеет встроенное стекло, то за горением можно следить через него. Возможен второй вариант – подглядывать через поддувало. Но этот вариант крайне неудобен.

Как только первая закладка прогорела до углей, на них сразу необходимо положить крупные чурки. Причём, чем крупнее, тем лучше. Можно ограничиться одним очень большим, лишь бы он влез в топливник. Модно использовать пеллеты или брикеты торфа. Теперь дроссель поддувала следует прикрыть до требуемого значения, либо до его упора в передвижной ограничитель, имеющийся на шкале мощности. Шибер закрывают на его технический максимум (т.е. на ¾).

Эти манипуляции переводят печь в режим «тление» с элементами газификации и пиролиза. Выходящий из батареи воздух теперь более прохладный, «всего» 60-70 градусов. Тело самой печи ещё более прохладное – 50-55 градусов. Это сделано для того, чтобы нечаянно не обжечься о печь.

Назвать печи конструкции булерьян пиролизными или газогенераторными, нельзя. Дело в том, что соотношение тепла, который передаётся воздуху отапливаемого помещения от дожигаемых пиролизных газов и непосредственно от тлеющей топливной массы является величиной переменной и меняется в каждый конкретный момент времени. При этом шибер и дроссель остаются в единожды выбранном положении.

Особенности топки

Теплопроводность воздуха является величиной малой, даже в сравнении с его теплоёмкостью. Поэтому нет смысла «кочегарить» печь. Лишнее тепло воздух всё равно принять не сможет, оно просто вылетит в трубу (с запасом ваших дров).

Оптимальной считается температура тлеющей топливной массы, равная 550 – 650 градусам. Поэтому печь, даже сваренная из простой конструкционной стали, (толщина листа от 4 до 10 миллиметров) прослужит достаточно долго. Но при такой температуре крайне слабо идут процессы пиролиза и доходят они не до конца. Это может привести к возникновению ряда малоприятных эффектов.

Можно поднять температуру тления до 800 градусов. С пиролизом всё нормализуется, но упадёт КПД. А стальной корпус не просто прогорит в ближайшее время, но и получит термохимическую коррозию. Так как в отводимых газах присутствуют в той или иной степени окислы азота и радикалы углеводородов. Их, конечно, можно избежать. Но для этого понадобится подавать воздух в дожигатель и в топливник раздельно. А это уже не булерьян. А печь совершенно иной конструкции, достаточно сложная, и, весьма вероятно, крайне опасная.

Это основная причина, по которой все официально производящие печи такой конструкции изготовители категорически запрещают использовать для данных печей в качестве топлива коксующиеся угли. Карбон, остывая ниже 800-900 градусов, гореть не будет. А увеличивать подачу воздуха, поддерживая его горение, значит сознательно понизить на треть КПД и прожечь свою печь до дыр за один сезон.

Булерьян: устройство печи или откуда берется КПД 80% вместо 30%

Почему у печей «Булерьян» такой высокий КПД?В чем отличие печей «Булерьян» от обычных?

Печь конвекционного типа Булерьян (Бранеран, Bullerjan) имеет два основных преимущества перед печами классического типа – это в разы более высокий КПД и длительное время работы на одной закладке дров.

В обычной печи происходит стандартный процесс горения топлива, при котором активно выделяется горючий пиролизный газ. Однако из-за недостатка кислорода и достаточно быстрого воздушного потока он сгорает не полностью и вместе с другими газами выбрасывается через дымоход. Конструкция печей типа «Булерьян» имеет внутри вторую камеру сгорания, куда отдельно подается подогретый воздух и где происходит более полное сгорание пиролизных газов, за счет чего выделяется дополнительное тепло.

1 – верхняя камера сгорания
2 – основная камера сгорания
3 – дополнительные воздушные форсунки

Булерьян работает в двух режимах. Режим максимальной отдачи сродни работе обычной печи, но с той лишь разницей, что за счет подачи воздуха во вторую камеру топливо сгорает чуть более полно. Однако основной режим работы – это при котором происходит медленное тление дров. При тлении выделяется газ, который практически полностью сгорает во второй камере. Однако генерация тепла печью в этом режиме падает примерно до 40% от того, что она дает в максимальном режиме.

Для повышения КПД кроме более полного сгорания топлива активно задействуется конвекция. При этом воздух проходит по патрубкам, стенки которых одновременно формируют камеру сгорания. Естественным путем через них проходит 4-6 кубометров воздуха в минуту с температурой на выходе до 140 градусов и до 70 в режиме медленного горения (тления).

Для примера приведем таблицу типичных характеристик печей Булерьян типоразмеров 00 и 02:

	Типоразмер 00	Типоразмер 02
Максимальный КПД	до 80%
Виды топлива	сухие дрова, брикеты, торф
Габариты Д х Ш х В, мм	685 х 480 х 700	970 х 590 х 845
Объем топки, л	40	100
Максимальная теплоотдача, кВт	6	18
Теплоотдача в режиме тления, кВт	2,6	8
Температура выходящего конвекционного воздуха	70° С
Температура корпуса печи	50° С
Объем нагреваемого воздуха, м3/мин	4,5	18
Масса одной порции дров, кг	8	20
Время работы в режиме тления на одной закладке, ч.	4	8

Не стоит забывать и про недостатки печей подобного типа, главным из которых является накопление горючих отложений в дымоходе с периодическим воспламенением сажи. При этом трубы нагреваются до очень высокой температуры.

Чтобы этого не происходило, нужно использовать печи лицензионной конструкции (иногда с третьей камерой дожига (экономайзером) на самом дымоходе), а также регулярно чистить дымоход. Разумеется, труба должна быть обложена негорючим утеплителем и выведена не ниже 0,5 метров над коньком крыши.

Печь Булерьян с установленным экономайзером

Также проблемой является реакционная вода, конденсирующаяся сразу за экономайзером, которая смешивается с зольными частицами и образует крайне токсичную субстанцию, которую надо время от времени куда то сливать.

P.S. Что касается вопроса КПД, то существует ряд грамотно спроектированных заводских дровяных печей, КПД которых также доходит до 80%. Но такие — редкость. Типичные образцы «отдают» полезного тепла не более 40%. Впрочем, Булерьян без экономайзера (третьей камеры в вертикальной части трубы) также не способен преодолеть отметку в 65%.

Также вам может быть интересно:
— Чем дешевле отапливать дом (газ, дрова, электричество, уголь, дизель)
— Чем хорошие дрова отличаются от плохих

Загрузка…

Печь булерьян своими руками: пошаговый инструктаж в фотографиях

В мире автономного отопления не последнее место занимает такое полезное устройство как печь Булерьян, известная также под именем Бренеран. Грубо говоря, она состоит из топки, к которой подведен ряд согнутых трубок. Такая конструкция позволяет сжигать дрова и другие виды твердого топлива с очень высокой эффективностью. Стоимость промышленных моделей начинает отсчет с двухсот долларов и возрастает в зависимости от размеров топки. Хотя устройство такой печи несколько сложнее, чем у обычной буржуйки, немало мастеров сумели сделать булерьян своими руками.

Как работает данная конструкция?

Булерьян можно назвать весьма удачным гибридом буржуйки и дровяной печи длительного горения. В работе устройства использован принцип принудительной конвекции. К топке подведен ряд изогнутых трубок сверху и снизу. В нижние отверстия поступает холодный воздух, который быстро нагревается, поскольку трубы непосредственно контактируют с топкой. Через верхние отверстия в комнаты поступает уже горячий воздух. Температура его настолько велика, что позволяет обогревать не только одну конкретную комнату, но даже двухэтажный домик. Существует также возможность совмещения печки Булерьян с водяным контуром отопления. При этом поверхность самого устройства остается не слишком горячей и опасности для окружающих не представляет.

Благодаря ряду простых регулировочных устройств печь может работать в двух режимах. Сначала обеспечивается быстрый разогрев печи, а затем равномерное распределение полученного тепла по всему помещению. На втором этапе печь переходит в режим медленного горения. В начале топливо нужно подкладывать довольно часто, но как только печь разогреется, топку можно загружать всего лишь дважды в сутки, т. е. каждые 12 часов.

Дрова сгорают в топке, а продукты этого процесса по конвекционным трубам поступают в камеру вторичного сгорания. Здесь происходит дожиг газово-воздушной смеси при очень высоких температурах, что и обеспечивает устройству КПД в районе 80%. Далее по конвекционным трубам горячий воздух распространяется по всему помещению.

Наглядно процесс работы печи Булерьян представлен в видеосюжете:

Схема устройства классического «Булерьяна»

Чтобы успешно сделать такую печь самостоятельно, следует перво-наперво изучить ее устройство. Это цельнометаллическая конструкция, состоящая из топки и ряда прилегающих к ней согнутых металлических трубок. Впереди оборудуется дверца, через которую загружается топливо, а также устройство регулировки мощности, с помощью которого можно изменять режимы горения. В топке оборудуется камера вторичного сгорания и выводится патрубок под дымоход.

На этой схеме детально представлено устройство печи Булерьян. Основная отличительная особенность конструкции — ряд изогнутых полых трубок, которые связаны с двухкамерной топкой

Чтобы повысить эффективность использования печи Булерьян, рекомендуется выполнить тщательную теплоизоляцию дымохода, например, слоем минеральной ваты толщиной не менее 3 мм.

Разумеется, понадобится поддувало, через которое в топку будет поступать воздух, необходимый для сгорания топлива. Можно устроить небольшой зольник, хотя в процессе медленного горения отходов почти не образуется. Двойная задняя стенка позволяет сделать работу устройства еще эффективнее. В некоторых моделях для этого используется двухслойный корпус.

Пошаговый инструктаж по изготовлению

Чтобы сделать печь булерьян своими руками, необходимо запастись металлическими трубами наружным диаметром около 50-60 мм, а также листовым металлом. Чтобы выдержать высокую температуру горения, рекомендуется использовать стальные листы толщиной 4-6 мм. Помимо сварочного аппарата и стандартного набора инструментов понадобится также трубогиб.

Далее необходимо выполнить:

1. Изготовление согнутых отрезков трубы.
2. Изготовление устройства для отвода дыма и сбора конденсата.
3. Изготовление заслонок для поддувала и отвода.
4. Изготовление дверки для топочной камеры.
5. Сварку каркаса из согнутых труб и установить в него перегородку.
6. Приваривание листов металла в пространстве между трубами.
7. Монтаж дверцы с замком.
8. Изготовление и приваривание металлических ножек.

Из трубы следует нарезать восемь одинаковых отрезков, длиной около 1,2 м. С помощью трубогиба их сгибают с радиусом 225 мм и размещают в шахматном порядке.

Чтобы изготовить полые трубы, необходимые для печи, нужно подготовить восемь кусков трубы, длиной по 1,2 метра и согнуть их в радиус 225 мм с помощью трубогиба

Чтобы удалить дым, а также скопившуюся влагу, делается Т-образное устройство, по которому дым будет уходить вверх в трубу, а влага будет стекать вниз. Для удаления влаги внизу ставят специальный кран. Кран для удаления влаги следует открывать только для этих целей, а затем закрывать, чтобы не ухудшить тягу.

Слева: устройство для отвода дыма из печи Т-образной формы предназначено не только для удаления дыма, но и для сбора конденсата.
Справа: кран для удаления конденсата расположен внизу устройства для отвода дыма и сбора конденсата. Открывать его следует только при необходимости, чтобы не ухудшить тягу.

Для отвода дыма из печки изготавливается специальная заслонка, с помощью которой также осуществляют регулирование тяги.

Заслонка для регулирования мощности печи изготавливается со специальным отверстием, которое позволяет изменить тягу, но не дает полностью перекрыть дымоход

Для поддувала, которое расположено на передней дверце, следует сделать глухую заслонку. Чтобы заслонки надежно фиксировались в правильном положении, используется пружина.

Заслонку для поддувала, которое расположено на передней дверце, необходимо сделать глухой. Это обеспечить максимальную эффективность работы печки в режиме медленного горения

Самый сложный элемент самодельного Булерьяна — это, пожалуй, передняя дверца. Она должна закрываться практически герметично. Чем лучше дверца прилегает к печке, тем эффективнее работает Булерьян.

Из трубы большого диаметра изготавливаются два кольца, которые почти плотно входят одно в другое. Для этого отрезают два 40-миллиметровых куска от трубы диаметром 350 мм. Один из отрезков разрезают и разворачивают. После этого изготавливают лицевую сторону печки, используя кольцо меньшего диаметра.

В передней стенке печи следует сделать круглое отверстие, к которому приваривают металлическое кольцо. Этот элемент необходим, чтобы дверца закрывалась как можно плотнее

Второе кольцо используют при монтаже дверцы, его приваривают к кругу из листового металла.

По краю дверцы печи приваривают два металлических кольца, диаметр которых немного отличается. Их уплотняют специальной прокладкой из асбестового шнура

Затем на дверцу приваривается еще одно кольцо, которое должно быть чуть меньше диаметра кольца, размещенного на лицевой стороне печки. В образовавшийся между кольцами дверцы зазор укладывают уплотняющий асбестовый шнур и монтируют заслонку.

Для окончания монтажа передней дверцы печи необходимо приварить к ней патрубок поддувала с заслонкой. Заслонку снабжают пружиной для более плотного прилегания

Теперь следует вернуться к согнутым трубам. В первых двух трубах необходимо сделать отверстия и приварить в них инжекционные трубки. Это небольшие металлические элементы диаметром 14-15 мм и длиной около 150 мм. Они необходимы, чтобы обеспечить соединение конвекционных элементов с топкой.

В первые две полые трубы печи следует вставить специальные инжекторы, которые обеспечат контакт воздуха с топочной камерой

Из труб варят каркас печки с перегородкой. Для перегородки рекомендуется использовать листовую сталь не менее 6 мм толщиной.

Для перегородки печи используют стать толщиной 6 мм. Чтобы не пришлось «гадать» с размерами, сначала делают картонные лекала

После этого промежутки между трубами следует закрыть полосками листового металла, и приварить заднюю стенку, формируя таким образом корпус печи.

Корпус печи формируют из отрезков металла, которые приваривают в пространстве между полыми трубами. Для их изготовления также пригодятся картонные лекала

Для того, чтобы точно вырезать элементы перегородки, задней стенки и полоски металла, рекомендуется сначала сделать картонные лекала.

Для дверцы рекомендуется изготовить специальный замок. Он представляет собой эксцентрик, который фиксирует металлическую петлю, расположенную на стенке печки. При дальнейшем прокручивании это устройство обеспечивает максимально плотное прилегание дверцы к печке. Чтобы сделать такое устройство, понадобится выполнить ряд токарных и фрезерных операций.

Замок для дверцы печи изготовить не просто. Неопытным мастерам следует обратиться за помощью к профессиональному токарю или фрезеровщику

Остается лишь изготовить петли и навесить дверцу, а также вырезать, согнуть и приварить ножки печки.

Ножки для печи можно изготовить из подходящих тонких трубок, придав им необходимую форму с помощью трубогиба или подручных инструментов

Процесс изготовления Булерьяна трудно назвать простым, обычную буржуйку сделать гораздо легче. Но удобство в эксплуатации и высокий КПД вполне оправдывают потраченное время и силы.

Оцените статью: Поделитесь с друзьями!

Печь булерьян своими руками — чертежи и схема сборки

Печь Булерьян получила широкое распространение в мире автономных систем отопления. Второе ее название, которое встречается не столь часто – Бренеран. В такой конструкции можно сжигать различное твердое топливо, но основным из них считается древесина.

Подобная конструкция достаточно проста. Она состоит из топки в форме цилиндра, поверх которой огибаются трубы. Самые простые промышленные модели стоят на рынке от 200-250 у. е. Однако простое устройство может подтолкнуть хорошего хозяина приложить немного усилий и сделать булерьян своими руками, сэкономив значительную денежную сумму.

Содержание статьи:

Принцип работы печи и её схема

По своей сути Булерьян представляет собой одно из самых практичных сочетаний дровяной печи и буржуйки. Принцип работы основывается на физическом явлении «принудительная конвенция».

Внизу конструкции предусмотрено отверстие, в которое поступает холодный из помещения воздушный поток. Продвигаясь по трубам, которые взаимодействуют непосредственно с топкой, он быстро греется и выходит наружу.

Продукты горения дров не сразу удаляются наружу, поступая в другую камеру, где происходит их вторичное сгорание при очень высоких температурах. Дожигание воздушно-газовой смеси позволяет увеличить КПД до нескромных 80%.

Высокая температура конвекционного воздуха на выходе дает возможность отопить практически любую по объему комнату или одноэтажный просторный дом. Благодаря поверхностным трубам доступ к горячей поверхности топки ограничен, благодаря чему ее использование максимально безопасно. Булерьян можно совместить с отопительным контуром на жидком теплоносителе.

Узнать подробнее о технических характеристиках дровяных печей

Схема классической модели

Булерьян должна представлять собой цельнометаллическую конструкцию, основой которой является топка с двумя камерами и согнутые вокруг нее трубки. Более подробно ознакомиться со схемой классической модели можно на рисунке, представленном ниже.

Не нужно забывать о поддувале, куда будут поступать холодные воздушные массы в топку. Так как твердое топливо будет сгорать крайне медленно, о зольнике можно забыть, но и его наличие ничего не испортит.

Вводное видео о устройстве печи:

Подробный рассказ, о принципе работы:

Эффективность можно увеличить оборудовав двойную заднюю стенку и двуслойный корпус.

Теперь обо всем более подробно.

Материалы и инструменты, основные этапы выполнения работ

Чтобы приступить к работе и смастерить булерьян своими руками, необходимо позаботиться о наличии всего самого необходимого. Для производства наверняка понадобятся:

• Листовой металл для изготовления стенок топки (сталь 4-6 см)
• Металлические трубы (5-6 см в диаметре)
• Сварочный аппарат
• Установка для сгибания труб
• Набор инструмента

Если вкратце описать весь предстоящий рабочий процесс, он делится на следующие этапы:

1. Сгибание необходимого количества трубок
2. Подготовка устройства, собирающего влагу и отводящего дым
3. Подготовка дверки камеры и заслонок
4. Сборка трубчатого каркаса и обустройство топки
5. Установка дверцы и заслонок
6. Эксплуатация печи

Чертежи

Рассмотренная конструкция печи Булерьян является классической. Она прекрасно подходит для отпаивания большинства помещений. Иногда производители подобных установок вносят некоторые изменения, направленные на улучшения производительности и увеличения мощности. Идти на подобный шаг самому не стоит – можно все испортить.

Для тех, кто решил делать печь булерьян своими руками, приведем несколько наглядных чертежей.

Чертежи и схемы работы булерьяна (кликните для увеличения изображения)

Читайте так же, о том как сделать печь буржуйку

Пошаговая инструкция для самостоятельного изготовления

Вначале следует подготовить трубы, которые будут сгибаться в виде дуги. Их количество бывает любым и зависит от размеров печи и мощности, которую она должна вырабатывать. Оптимальное решение – 8-10 штук.

Для работы потребуются отрезки длиной 1.2-1.4 м, которые сгибают при помощи специального приспособления (трубогиб), придерживаясь радиуса кривизны 22-23 см. Все изделия должны быть согнуты одинаково и размещены в шахматном порядке между собой.

Чтобы булерьян сделанный своими руками не дымил внутрь помещения, необходимо собрать Т-образную конструкцию, внизу которой делают перекрывающий кран. Последний должен открываться периодически для удаления скопившейся влаги.

Потребуется также заслонка, которая будет контролировать тягу и выпускать дым из трубы. В ней должно быть предусмотрено специальное отверстие в виде вырезанной четверти круга. Выглядит это таким образом, как на рисунке ниже.

Затем вырезается передняя дверца, где будет поддувало. Его оборудуют похожей заслонкой, однако на этот раз глухой, благодаря чему увеличится эффективность печи. Чтобы она могла фиксироваться в желаемом положении, устанавливают пружинный механизм.

Передняя дверка – один из сложнейших элементов. Она должна плотнее прилегать к печи, обеспечивая должную герметичность. Из трубки диаметром 35 мм вырезают пару колец длиной 4 см.

В передней стенке должно быть предусмотрено отверстие, к которому приваривают одно из металлических колец.

Непосредственно на дверцу приваривается два кольца, диаметр которых незначительно разнится. Между ними делается асбестовая прокладка (нужно воспользоваться соответствующим шнуром). После устанавливается подготовленная ранее заслонка.

Теперь настает пора вновь обратиться к трубчатому каркасу. К первой и второй трубе приваривают инжекционные трубки, установленные в пропиленные отверстия. Они представляют собой элементы длиной 15 см и диаметром 1.5 см. Благодаря им будет осуществляться взаимодействие топки и конвекционных элементов.

Затем все трубы свариваются в единый каркас. Между ними будут ввариваться перегородки из стальных пластин толщиной 6-8 мм. Затем приваривается задняя глухая стенка и лицевая панель.

Классический булерьян своими руками практически готов. Остается навесить дверцу на петли и изготовить для нее надежный замок. Для печи делаются надежные трубчатые ножки, и вся конструкция подсоединяется к дымоходу.

Видео обзор и тест печи

Возможно вас так же заинтересует статья о котлах длительного горения на дровах

Инструкция по эксплуатации Булерьяна

В жизни печь булерьян нашла очень широкое распространение благодаря своей эффективности, простой конструкции и сравнительно небольшим размерам. Такое безопасное и экономичное оборудование можно встретить в гараже, бане, частном доме или в промышленном цехе.

Булерьян – это не только своеобразная компактная буржуйка. Она может использоваться как отопительный прибор во многих иных конструкциях, например, в камине.

Основной рабочий режим модели – тление. Растопив печь, не рекомендуется ее удерживать в режиме горения более чем на 25-30 минут, иначе стенки могут до красна закалиться, эксплуатация будет опасной, недолговечной.

Топить топку вначале рекомендуют мелкими дровами и бумагой. При этом заслонки необходимо открыть. Запрещается добавлять сильно горючие или легко воспламеняющие вещества, жидкости. – они уменьшат срок эксплуатации, будет появляться трудно выводимый неприятный запах.

Чтобы эффективность повысилась, необходимо изолировать от потерь тепла дымоход. Самый оптимальный и весьма выгодный вариант – окутать его минеральной ватой слоем не менее 3-4 мм.

Трубы дымохода рекомендуется собирать не по ходу движения газов, а против его. Это позволит не допустить повреждения покрытия смолами сгораемой древесины, которые будут течь из печного отверстия. Они, попадая непосредственно в дымоход, сгорают.

Нужно поэкспериментировать с режимами топки и выбрать наиболее подходящий из них. На производительности существенно сказывается засоряемость труб – чем она выше, тем дольше придется топить. Два-три раза за один сезон обязательно прочищают конструкцию.

Прежде чем забросить очередную охапку дров во внутрь, их рекомендуется просушить, сложив над топкой. Можно воспользоваться не только древесными поленьями, но и брикетом, щепой, опилками.

Оставшийся пепел должен извлекаться не полностью и лишь после того, когда вся конструкция охладится. Все то, что остается немного ниже уровня дверцы, оставляют для защиты металлической поверхности.

Заключение

Безусловно, назвать процесс изготовления печи Булерьян простым очень трудно. Связано это не со сложной конструкцией установки, а трудоемкостью выполняемых работ. Однако цель и потраченное время оправдают средства, которые бы пришлось затратить на покупку заводского оборудования.

Духовка Булерьян: чертежи, отзывы

Духовка — универсальное средство для обогрева твердым топливом. Хотя раньше они были представлены только в виде недвижимых конструкций, со временем появляется более удобное и мобильное решение. Среди них печь-буллерян, которая считается одним из самых практичных, экономичных и надежных вариантов обогрева. Благодаря своей конструкции он имеет отличные характеристики, что делает его идеальным для многих задач.

Преимущество данной печи перед другими вариантами — это система принудительной конвекции.Он оборудован многочисленными трубками, конструкция которых позволяет создавать внутри них постоянный поток воздуха. Это приводит к тому, что время, необходимое для нагрева, значительно сокращается по сравнению с обычными печами.

Среди основных достоинств данной опции отметили:

• Высокоскоростной нагрев;
• Использование любого твердого топлива;
• Оперативность и высокая эффективность;
• Возможность использования в любом помещении.

Также стоит отметить, что многие булерьян конструкции печей поддерживают возможность регулирования горения.Это достигается за счет контроля тяги воздуха через трубу. Это делает его удобным оборудованием для обогрева помещений весной и осенью.

Благодаря этим преимуществам данная печь пользуется большим успехом. Даже самая компактная модель может легко обогреть несколько комнат, а для больших площадей необязательно покупать самую большую версию.

Для работы можно использовать любое твердое топливо. Может использоваться как обычная древесина, так и уголь, торфяные брикеты, бумага и другое. Конечно, эта мощная скорость горения будет высокой, поэтому рекомендуется отрегулировать тягу для экономии топлива.

Важно! Коксующийся уголь — единственное твердое топливо, которое не рекомендуется использовать. Хотя его тоже можно использовать, этот вариант значительно сокращает срок службы печи.

Основа этой печи — газогенератор. Именно благодаря ему мы добиваемся высокой эффективности работы. Когда топливо горит, оно выделяет газ с высокой температурой. Процесс сгорания происходит в нижней камере, а газ поднимается в форсунке. В процессе они испаряются и уходят через дымоход, существенно повышая температуру за счет конструкции воздуха.КПД такой печи составляет 80%, что для твердотопливных вариантов является крайне высоким показателем.

Идея циркуляции воздуха проста. Внизу топки есть отверстия, в которые поступает холодный воздух. Он проходит по трубкам, нагревается и поднимается вверх, что создает тягу. В результате через духовку проходит огромное количество воздуха за короткий срок, нагреваясь до высоких температур.

Для повышения КПД системы используется дожигатель. В верхней части камеры продукты сгорания подвергаются воздействию высоких температур, что позволяет сжечь их остатки и получить больше тепла от той же партии топлива.Эта духовка также позволяет ускорить нагрев помещения.

Особенность таких печей — наличие практичной заслонки. Это специальный регулятор мощности, который позволяет регулировать температуру. Это позволяет настроить духовку на подходящий уровень нагрева.

На базе этого контроллера есть два режима работы:

1. Быстрый нагрев;
2. Газификация.

В первом случае духовка работает в интенсивном режиме, все заслонки открыты.Это позволяет за считанные минуты быстро сжечь топливо для обогрева помещения средних размеров. Второй вариант — газификация — позволяет продлить эффект. Заслонка ставится в такое положение, при котором создается медленный поток воздуха. Для большего пламени просто не хватает воздуха, поэтому топливо постепенно выгорает, нагревая комнату. В этом режиме печь может работать до суток, поддерживая температуру.

Совет! Оба режима можно активно использовать для отопления дома.Такой вариант позволяет без опаски оставить работающую плиту без присмотра, не опасаясь возгорания.

Интересной особенностью печи булерьян является возможность создания постоянного отопления дома. Верхняя труба отводится в соседнее помещение с помощью рукавов, благодаря чему теплый воздух распределяется по дому. Однако следует следить за тягой и расстоянием до других объектов, ведь не каждая модель способна справиться с этой задачей.

Духовка булерьян вы можете сделать самому.Хотя это непростая задача, этот вариант намного дешевле, чем покупать в магазинах. Цена на этот продукт чрезвычайно высока, поэтому лучше договориться с другом сварщиком и сделать это самому.

Совет! Сварщику-новичку это лучше не пробовать. Швы в печи постоянно подвергаются воздействию высоких температур, поэтому погрешность в работе может привести к разрушению конструкции уже через несколько вставок.

Необходим для производства следующих материалов:

1. Ножницы по металлу;
2. болгарский;
3. Сварочный аппарат;
4. Инструмент для гибки труб.

Необходимые материалы: труба, листовой металл и площадка. Толщина листа должна превышать 0,75 мм. Корпус будет формироваться из трубок и листа в зависимости от ранее выбранной конструкции.

Процесс создания печи разбит на несколько этапов. Им нужно было подготовить материалы, сформировать основу и склеить все части в готовое изделие. Процесс довольно сложный, поэтому может потребоваться помощь.

Можно выделить следующие этапы изготовления печи:

1. Подготовка материалов;
2. Формирование каркаса и каркаса;
3. Крепление боковых стенок;
4. Создание зоны дожигания газов;
5. Установить заднюю и переднюю стенку с дверью;
6. Сварка дымохода и финальный осмотр.

На первом этапе подготовьте материалы для печи. Отрежьте лист у стенки изгиба трубы с необходимым уклоном. Количество трубок индивидуально и зависит от будущих размеров печи. Нарезаются углы для дальнейших рамок.

Далее идет формирование кадра и кадра. Углы стыкуются под рамой, а сами трубочки образуют будущую форму изделия. Их рекомендуется укладывать друг на друга, поочередно меняя направление концов.

Совет! Некоторые мастера рекомендуют сразу их сваривать.

Далее идет монтаж боковых стенок. По сути, есть два варианта: соединение труб с помощью металлических полос или закрывающего листа. Первый вариант предполагает приварку полос металла между отверстиями трубок для образования неразъемного герметичного корпуса. Второй вариант формирует тело из листов, закрывая трубу изнутри. Оба варианта хороши, но вторым бывает сложно очистить топку от золы.

Совет! На фото задняя стенка уже приварена, но перед созданием верхней зоны ее лучше не делать. Так будет легче работать.

Далее следует создание зоны для газов дожигания. Он состоит из двух металлических листов, скрепленных между собой под углом. Они примыкают к задней стенке и отделяют проем дымохода так, чтобы газ к нему мог проходить только через узкое пространство. Перед листами нужно немного пройти к стене, достаточно места для 1-2 труб.

Затем можно сварить заднюю и переднюю стенки. Раньше рекомендовали тщательно проверять весь кузов на предмет наличия дыр и зазоров, так как устранить их будет сложно. Если все пойдет хорошо, можно продолжить работу.

Сзади должно быть отверстие под дымоход, размещенное на секции, разделенной металлическими листами. На фасаде уже заранее подготовили дверь. Делать не стоит, лучше покупать в магазине. Так будет безопаснее и практичнее.Для регулировки мощности на дверце духовки или около нее рекомендуется установить регулируемый клапан.

Совет! Поскольку проход для газов находится прямо над передней дверцей, некоторые делают заслонку в задней части печи. Это позволяет повысить его эффективность.

Затем приварили дымоход и каркас. После этого перед первым запуском проводится тщательный осмотр и подготовка к нему помещения. Держите духовку на расстоянии 1 метра от внутренних помещений и деревянных конструкций.Если такой возможности нет, следует провести ряд работ по утеплению негорючими материалами.

В первой печи нужно постепенно повышать температуру. Ожидается, что в процессе обогрева конструкция расширится. Это стандартная ситуация, которая также позволит проверить прочность конструкции. Если все пойдет хорошо, печь можно продолжать использовать.

Но перед дальнейшей эксплуатацией печи рекомендуется посмотреть это видео. Вот правила топки, которые позволят повысить КПД продукции и увеличить срок ее службы:

Связанные с контентом

Печь на твердом топливе, печь Булерьян, вектор эскиза.Духовка для жилых помещений. Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Image 139857694.

Печь на твердом топливе, печь Булерьян, вектор эскиза. Духовка для жилых помещений. Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Изображение 139857694.

Печь на твердом топливе, печь Булерьян, эскиз вектор.Печи для жилых и производственных помещений, ангаров, магазинов, деревообрабатывающих и столярных мастерских. Печь для сушки пиломатериалов и древесных отходов.

M L XL EPS

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Внутренние и наружные плакаты и печатные баннеры.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

4200 x 4200 пикселей | 35. 6 см x 35,6 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4200 x 4200 пикселей | 35,6 см x 35,6 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие векторы

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Булерьян размеров. Схема работы отопительных печей булерьян

Печь Булерьян часто называют печью без изъянов. И это действительно так. За одним исключением, которое не относится к дизайну, характеристикам или эффективности. Единственный недостаток: есть очень едкий конденсат, который невозможно утилизировать и сложно понять, куда его положить.Все. Больше никаких недостатков.

Устройство и принцип работы «Булериана»

Этот отопительный агрегат был разработан специально для мобильных бригад канадских лесорубов, которые переезжают с места на место в течение сезона (зимой). Поэтому изначально были высокие требования к безопасности и эффективности: печь должна обогревать помещение за считанные минуты.

При этом не требует сложной регулировки и регулировки, возможность получения ожогов должна быть сведена к минимуму, попадание в помещения угарного газа должно быть исключено. Ко всему прочему — небольшой вес. Вот такой набор.

И надо сказать, что «Бюлер» (одно из названий этой конструкции) им полностью соответствует, за что канадским теплотехникам нужно сказать огромное «спасибо».

Конструкция печи «Булерьян» — много интересных и эффективных решений

Корпус печи имеет форму цилиндра в менее мощных моделях и каплевидную (в поперечном сечении) в агрегатах для больших отапливаемых площадей. В корпус встроены гнутые по синусоиде трубы.В основном они расположены внутри тела, выступая из него всего на 1/3.

Это сделано для оптимальной теплоотдачи: холодный воздух всасывается в нижние трубы, движущийся по трубам нагревается и выходит уже горячим. В активной фазе горения мощность может достигать 120 ° C или немного выше.

За минуту перекачивается от 4 до 6 кубиков, поэтому комната очень быстро нагревается.

Печь разделена на 3 части. Верх и низ разделены: внизу — чугунные решетки или решетка из толстой конструкционной стали (толщиной не менее 4 мм). Верхняя четверть печи отделена стальным листом с отверстиями, которые занимают около 7% ее площади.

Эта перегородка устанавливается горизонтально и примерно на длину не доходит до двери. В этой вторичной камере происходит частичное сгорание газов, выделяющихся при сжигании древесины. Воздух для этого процесса поступает из топки через отверстия в перегородке. Потому что сгорание топлива неполное (пока).

Но не весь процесс происходит в топке, остальные газы сгорают в трубе.

В трубы снизу всасывается холодный воздух, который нагревается через трубу

Дверь широкоформатная, посадка герметичная, на ней патрубок со встроенным поворотным дросселем, выполняющим роль нагнетателя. Регулируя его положение, измените интенсивность горения. Некоторые производители поставляют эту шкалу дроссельной заслонки с нанесенной градацией в градусах.

Но это еще не все возможности. Основная из них — часть продуктов горения древесины попадает в трубу. Сверху топки несгоревшие газы выходят в горизонтальный участок дымохода длиной до 1 метра. Эта площадка обязательна для булерианцев, горение газов немного замедлено, они немного остывают.

Потом поднимается дымоход. И здесь у оригинального Булерьяна есть экономайзер — устройство, завершающее процесс дожигания пиролизных газов. С ним КПД печи находится в районе 80%, а без него около 60%, что тоже неплохо, но… В участке дымохода длиной 15-30 см происходит вторичное выгорание газов.

Горение не постоянное, а периодическое: мигает, затем гаснет.

Фирменный Блерджан с экономайзером. Он устанавливается на заводе и дает подробные рекомендации по установке дымохода, поэтому не нужно ничего придумывать.

Для достижения этого эффекта трубу тщательно прогревают. Для этого используйте теплоизоляторы, переносящие высокие температуры (базальтовая вата, минеральный картон и т. Д.).слой 3-5 см в зависимости от характеристик материала).

Не полностью остывшие в горизонтальном участке трубы газы попадают в этот участок, где из-за хорошей теплоизоляции накапливается большое количество тепловой энергии. Температура газов повышается, они снова вспыхивают.

Сгущенный газ увеличивается в объеме, но из-за ограниченного объема забивает просвет трубки. Образуется пробка от газов. Все газы горят, остывают и растворяются. Затем процесс повторяется.

Его интенсивность и частота зависят от качества древесины и положения заслонки. Сам «Булерьян» подстраивается под эти параметры без дополнительных настроек.

Задвижка на выходе из топки

На выходе из топки установлена ​​задвижка для регулирования силы тяги. Диаметр ворот меньше диаметра дымохода примерно на 10-20%. Из тарелки клапана вырезается сектор размером с квадрант.

Заглушка приварена к металлическому стержню, с помощью которого она подвижно прикреплена к трубе.Здесь этот затвор и дроссель на двери переведены в режим горения. Как часто топка «дыхает», зависит от топлива и их положения.

Следует согласиться, что прибор «Булерианс» оригинален и целесообразен во всем. Очень интересные и необычные решения обеспечили этим печам высокую популярность.

Причем, даже без последнего дожигателя в трубе, аппарат используется и не жалуется: его КПД намного выше, чем у воздухонагревателей других конструкций.К этому добавляется высокая безопасность: даже оставив дверь открытой, невозможно рассердиться.

Прямо как обжечься горячим футляром: при нормальной работе его температура всего 50-60 ° С, что для ожога явно недостаточно.

Как топить

Основной режим «Булерьяна» — режим коррупции (дрова, пеллеты, щепа, брикеты). Интенсивное горение — только первое время для быстрого обогрева помещения. Если горение будет постоянно активным, металл быстро прогорит: он для такого режима не создавался.

Для запуска духовку необходимо зажечь. Для этих целей можно использовать бумагу, картон, пеллеты, сухую щепу и т. Д. Основное требование — сжигание сухого топлива на высокой скорости. Объем закладки — на 20-30 минут горения. Здесь нужно приспособиться: топливо должно превратиться в угли в тот момент, когда помещение практически полностью прогрето.

Сначала поставили сухое быстро горящее топливо.

Огонь горит с открытой заслонкой и дроссельной заслонкой, дверь закрыта. Топливо активно горит, и помещение быстро нагревается: в это время по четырем трубам в минуту проходит от четырех до шести кубометров воздуха, а температура на выходе составляет около 140 ° C.Так что даже приличная комната не требует много времени.

За процессом нужно следить: через стекло в двери или через открытую заслонку, хотя второй способ очень неудобен. Когда топливо превращается в уголь, в топку бросаются большие дрова. Можно и весь блок, просто толкнуть … Можно брикеты укладывать. Что нельзя использовать, так это уголь. Печь не рассчитана на такие температуры. Буллеряны — чистая дровяная печь.

Переведите дроссельную заслонку в нужный режим (можно дотянуться до ограничителя), задвижка находится в положении «закрыто» (¼ секции дымохода остается открытой).В таком положении топливо тлеет, и процесс идет пошагово. Из труб выходит воздух, нагретый до 60-70 ° C, а температура корпуса печи составляет около 50 ° C.

Как не утонуть: не нужно «разгонять» печку до сверхвысоких температур. И дело не только в том, что горит металл. Просто при такой конструкции большая часть тепла не передается воздуху по трубам отопления: его теплопроводность ограничена.

А все лишнее просто улетает через дымоход на улицу.

Поэтому производитель категорически не советует использовать уголь или кокс: пустая трата денег, к тому же оборудование быстро выйдет из строя, а завод претензий не принимает — нарушены условия эксплуатации.

Инсталляция «Булерьяна»

Во время установки необходимо соблюдать расстояния до стен, рекомендованные пожарной службой. Примеры защиты стен и расстояние до печи в зависимости от материала:

• деревянный без штукатурки — не менее 1000 мм;
• слой теплоизоляции 7 мм, а поверх металла 1 мм — расстояние 500 мм;
• штукатурка негорючая со слоем 25 мм и керамической плиткой — 700 мм;
• одинарная кирпичная кладка (55 мм) — 500 мм;
• двойная кирпичная кладка (110 мм) — 300 мм;
• щит из двух листов металла толщиной 1 мм в сборе с негорючими вставками, расстояние между листами 30 мм; конструкция монтируется на стену, защищенную слоем теплоизоляции — расстояние до стен 300 мм.

Печь Булерьян должна быть установлена ​​на негорючем основании. Это могут быть четыре ряда плоско уложенных кирпичей. В качестве раствора используют глиняную смесь. Размеры основания на 30 см больше параметров печи в любую сторону.

Для экономии кирпичей в двух нижних рядах можно оставить пустоты. Еще один вид негорючего основания — металлическая подставка для «Булерьяна» из труб. Его высота 150-300 мм.

При любом способе установки на горючем полу перед топкой должен быть металлический лист своих размеров: ширина 500 мм, длина 700 мм.

Правила установки «Булерьянова» на топливный пол

При установке печи «Булерьян» своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (кроме того, что он должен быть полностью утеплен, но это не требование пожарных, а технологические нюансы). Дымоходная труба может быть:

• Кирпич. Толщина стенки 120 мм.
• Бетон со стенкой 60 мм.
• Металл (включая бутерброд).

Параметры дымохода зависят от модели. Для печей «Булерьян» типа 00 и 01 минимальная высота 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 — более 5 м, сечением 150 мм. Дымоход необходимо сделать герметичным, стыки заделать термостойким герметиком.

Разрешены оба типа вытяжки дымохода: через крышу или в стену

Разрешены оба способа вывода дымохода через стену и потолок.Вывод на стену проще, особенно если этажей несколько. При выводе через перекрытие требуется оборудовать проход через перекрытие и крышу с соблюдением всех противопожарных мероприятий. Высота дымохода над коньком — не менее 0,5 м.

Как видите, в установке нет лишних требований: подготовили место, построили герметичный изолированный дымоход и можно проводить первую топку. Так что установка печи «Булерьян» своими руками — дело возможное.

Модели

Отопительные печи «Булерьян» производятся различными заводами в разных странах. Есть завод в Украине. Изготавливают отопительные «Буллеры» и печи для бани, есть также аккумуляторы тепла, совместимые с некоторыми моделями.

Украинская версия. «Буллерс»

Технические характеристики конвекционных печей «Булерьян ». данного производителя сведены в таблицу.

Технические характеристики «Булерианов» украинского производства (нажмите для увеличения)

Теплоаккумуляторы используются в основном в теплицах, где в обычных зданиях почти нет стен, аккумулирующих тепло.

Навесные панели из окрашенных стальных листов полностью повторяют форму печи, так как у каждой модификации свой теплоаккумулятор. Устройство навешивается на верхние части теплообменных трубок и опирается на их нижние концы.

Засыпать их можно любым твердым теплопоглощающим материалом: битым кирпичом, крупным гравием, галькой и др.

Канадский Булерьян. Модели разной мощности

Канадские печи «Булерьян» также представлены в России.Их характеристики сведены в таблицу. Как видите, производительность другая, а характеристики такие же.

Канадский Булерьян. Технические характеристики (щелкните, чтобы увеличить)

Как отапливать несколько комнат

Котлы длительного горения «Булерьян» могут использоваться для отопления нескольких помещений. Для этого нет необходимости каким-либо образом переделывать или модернизировать устройство. Возможна сборка воздуховодов и термокамеры. Такая система воздушного отопления не менее эффективна, чем водяное, а на ее организацию уходит гораздо меньше времени и средств.

Соберите тепловую камеру, как показано на рисунке. Могут использоваться оцинкованные профили из гипсокартона и оцинкованные листы. Из профиля собрать каркас. В оцинкованных листах прорежьте отверстия для решеток и ревизионной дверцы, затем прикрепите их к раме. Снаружи оцинкованное покрытие с утеплителем (маты из минеральной ваты). Далее камеру можно декорировать или нет — по желанию.

Термокамера позволит аккумулировать тепло от печи. От него уже можно разводить воздуховоды в комнатах

.

Воздуховоды подсоединяются к верхним выходам нагретого воздуха.Они могут быть из гипсокартона, а можно использовать металлические трубы подходящего диаметра или квадрата, как в стандартных воздуховодах.

Это решение намного эффективнее, чем гофра на трубках теплообменника. В термокамере вы собираете все тепло из печи, а затем распределяете его по каналам. В целом, при проектировании или планировании системы обратите внимание на то, что чем короче воздуховоды, тем эффективнее будет обогрев.

Есть один нюанс: некоторые очень хотят адаптировать эту печь для нагрева воды.У Бренерана и некоторых других производителей подобных печей даже есть варианты «Аква».

Но по принципу действия плохо подходит для нагрева воды: он имеет большую теплоемкость, чем воздух. КПД таких агрегатов не будет большим.

Хотите водяное отопление — купите обычный водогрейный котел длительного горения или пиролизный. Так будет эффективнее.

Отзывы о «Булерианях»

С отзывами все очень просто: все, кто эксплуатирует печь, довольны, очень довольны или «довольны до ужаса» (последнее предложение — цитата из отдельного сообщения).Единственное, что активно обсуждают, — это эффективный план распределения тепла для обогрева большого количества помещений.

С чем сталкиваются при эксплуатации: зарастание сажей дымоходов, которые необходимо время от времени чистить.

Еще о чем нужно помнить (опять же из опыта эксплуатации): нельзя сузить дымоход, тогда регулировать Булерьян будет либо очень сложно, либо невозможно (это регулировка положения заслонки и дроссельной заслонки для стабильного горения и высокого КПД) .

Источник: http://teplowood.ru/pechi-bullerjan.html

Устройство и принцип работы печи Булерьян: особенности конструкции, схема

Технический прогресс влияет на все сферы жизни. Не остались без внимания и системы отопления, работающие на твердом топливе.

Канадские печи типа Булерьян пользуются спросом, так как можно выбрать вариант, наиболее подходящий для конкретных размеров помещения. Мощность и функционал, внешний вид и устройство зависят от модели.

Принцип действия и устройство устройства необходимо знать, чтобы использовать нагревательные печи Булерьян с максимальной эффективностью.

Конструкция печей Булерьян рассчитана на использование в работе твердого топлива — дров, реже используется уголь или прессованные древесные отходы. Устройство таких печей предельно простое, что позволяет собрать их самостоятельно, используя минимальный набор инструментов.

Печь — разновидность буржуйки, Булерьян внешне представляет собой стальную бочку с трубами, которую можно размещать над и / или под конструкцией.Он сочетает в себе пиролизный тип горения и функции конвекционного нагревателя. Тепло, выделяемое при сгорании топлива, сразу уходит в трубы (воздуховоды), что увеличивает производительность его работы до 80-85%.

Устройство печи Булерьян на фото (в разделе)

Конструктивное устройство печи Булерьян:

• На самой большой части конструкции — отсеке сгорания размещенного твердотопливного элемента (занимает 85% объема) — происходят процессы первичного воспламенения и образуются продукты пиролиза.
• Отсек дожигания топлива (25% внутреннего объема агрегата) — поступают продукты пиролиза, после сгорания остаточного топлива происходит образование пламени, процесс сопровождается выделением высокой температуры.
• Форсунки — трубки для подачи в камеру дожигания воздуха (необходимы для проведения реакции горения продуктов пиролиза).
• Трубы конвекционного процесса — этот элемент пиролизной печи «Булерьян» изготавливается из толстых металлических труб.Они получают тепло, выделяющееся в процессе горения, которое через отверстие в трубах уходит в помещение в виде струй теплого воздуха.
• Регуляторы — эта часть печи состоит из двух обязательных элементов, необходимых для регулирования работы агрегата — заслонки и дросселя на дверце. Реализована функция, позволяющая регулировать подачу воздуха на форсажную камеру. Температура выходящего воздуха регулируется.
• Дымоход (с резервуаром для сбора конденсата или без него) предназначен для отвода продуктов сгорания.
• Пепельница (находится внизу конструкции).

Современный буржуйский булерьян применяется в разных сферах — для отопления домов, промышленных или садоводческих построек. Продуманное устройство Булерьяна позволяет получить максимальную тепловую отдачу от твердого топлива. Дровяная печь Булерьян работает по следующему принципу:

• В топку загружается необходимое количество дров (можно добавить немного бумаги или смеси для розжига, чтобы облегчить процесс прикрытия пламени).
• После того, как пожар наверняка разгорелся, необходимо ограничить поток воздуха.
• Происходит процесс пиролиза — возгорание под действием вторичного воздушного потока.

Схематическое изображение принципа действия

Тепло, выделяемое в процессе активного тления и остаточного сгорания древесного топлива, продуктов пиролиза, затем поступает в воздушный теплообменник. Для обеспечения полной герметичности камеры сгорания трубы у основания теплообменника, если печь собирается своими руками, необходимо сварить листовой металл между собой.

Важно! Количество тепла, выделяемого агрегатом, достаточно для создания полностью функционирующей разводки труб, которые обогревают другие комнаты или комнаты.

Нагретые под действием огня газы отдают тепловую энергию (до 90%) изогнутым трубам конструкции. Если правильно рассчитать мощность топки и площадь обогреваемого ею помещения, то нужно будет класть топливо 2-3 раза в сутки.

Размеры

Канадские печи Булерьян имеют следующий размерный ряд:

• Высота — 71-96 см.
• Ширина — 49-75 см.
• Глубина — 69-150 см.

По группам:

• Группа 00 — высота 71 см, ширина — 49 см, глубина — 69 см.
• Группа 01 — высота 75 см, ширина — 56 см, глубина — 82 см.
• Group 02 — 85 см, ширина — 85 см, глубина — 99 см.
• Группа 03 — высота 90 см, ширина — 62 см, глубина — 112 см.

Булерьян тип 01 (Ванкувер)

Выбор группы зависит от индивидуальных особенностей здания, в котором предполагается работа устройства.Также существуют две группы, которые рекомендуется устанавливать в производственных помещениях:

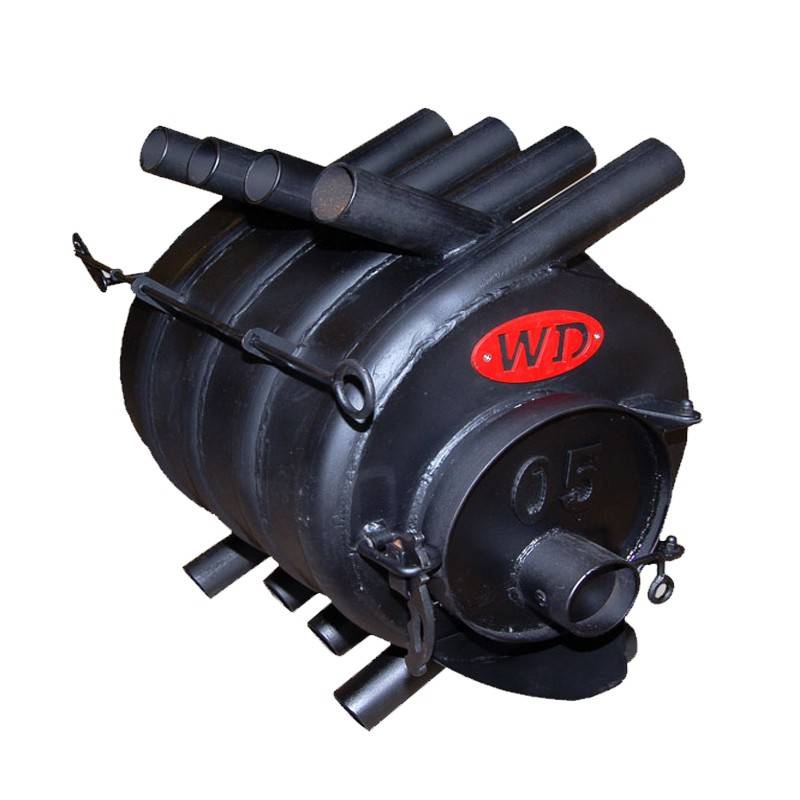

• Группа 04 — высота 96 см, ширина — 71 см, глубина — 134 см.
• Group 05 — высота — 96 см, ширина 75 см, глубина — 150 см.

Пример Булерьяна из группы 04 (Торонто)

Учтите и потребность в мощности. В зависимости от модели выдают 6-45 кВт. Объем помещения, которое можно отапливать агрегатом (м3) -100-1300. Количество труб — 7-16.Самый маленький булерьян может обогреть небольшой коттедж (до 100 м3) или теплицу.

О водяных бульдозерах

Булерьян может одновременно проводить отопление и нагрев воды. Котлы, оборудованные водяным контуром, используются в домах и на производстве. Булерьян — печь с совмещенными функциями схемы и устройства аналогична обычной модификации, в которой для полноценного обогрева используется конвекция воздуха.

Пример воды булерьяна

Характеристики устройства:

• Вокруг камеры сгорания есть трубы.
• Основной принцип работы — химические процессы: пиролиз или газообразование.
• Трубы наполняются не горячим воздухом, а нагретым теплоносителем.

Эксплуатация печи Булерьян с водяным контуром осуществляется по следующей схеме:

• Трубы (конвекционные) в нижней части имеют коллектор (нижний и верхний).
• Внизу коллекторов специально смонтирован выпускной патрубок, необходимый для возврата жидкости в систему.
• На верхнем элементе есть труба, необходимая для подачи теплоносителя в систему.
• Вода или другой жидкий теплоноситель, используемый в системе, постепенно нагревается. Это происходит в процессе нагрева печи.
• Создано желаемое давление (выбирается настройкой).
• Происходит циркуляция жидкости под действием физико-химических факторов и подъем ее на высоту 7-8 метров.
• Жидкий теплоноситель движется по трубам к отопительным приборам (батареям, конвекторам), которые расположены в помещениях (жилых комнатах, производственных цехах или теплицах).

Охлажденный жидкий источник тепла возвращается в систему через слив на нижнем коллекторе.

В этом случае газ, образующийся при сгорании твердого топлива, участвует в процессе нагрева. Для этого в конструкции топки предусмотрены две, а не одна камера сгорания — в одной сжигается основное топливо (дрова, прессованные опилки или угольные брикеты), во второй происходит процесс дожигания газов.

Схема подключения водяного буллера

После разогрева помещения для дров рекомендуется перевести котел в режим газогенерации.На этом этапе работы топливо не горит, а тлеет. Это позволяет увеличить время тепловыделения, но при этом система будет работать автономно.

Особенность — эффективность остается такой же, как при сжигании дров или другого твердого топлива. Печь для дома булерьян с системой водяного отопления позволяет получать горячую воду для хозяйственных нужд, если трубы подсоединить к специальной емкости.

До 100 градусов вода нагревается за 30-40 минут, в зависимости от модели, выбранной для использования, для чего требуется около 2.5 кВт энергии.

Бескрубные булочки

Что такое печь Булерьян без труб? Это модификация обычной печки с теплозащитным экраном, к которому добавлен дожигатель. Изобретатель — профессор Бутаков И.Н. Система устройства и принцип работы печей Бутакова аналогичны обычным Булерьян, но конструкция лишена сложных узлов и элементов, что позволяет уменьшить габариты и габариты.

Что такое эффективность и можно ли ее улучшить?

КПД Булерьяна в зависимости от габаритов и мощности, а также правильности настройки составляет 70-90%.Увеличить эти показатели на 3-5% можно, установив не более 6 труб на единицу.

Важно: КПД может снизиться, если мощность печи меньше максимально допустимой площади для выбранной модели дома или другого сооружения.

Печь булерьян имеет следующие недостатки, которые могут негативно повлиять на этот показатель:

• Использование угля снижает тепловые характеристики.
• Эффективность соответствует обещанной только при использовании сухой древесины.
• 60% газа уходит в дымоход.
• Необходимо правильно настроить процесс ограничения доступа воздуха.

Если учесть все недостатки булерьяна, то эффективность повысится. Установка стекла для булерьян печи (в дверце топки) создаст в доме эффект камина.

Заключение

Канадская технология, по которой производятся отопительные котлы и их аналоги в других странах, является эффективным источником тепла при невысокой стоимости твердого топлива.Правильная настройка системы позволит поддерживать оптимальную температуру в помещениях любой площади.

Важно придерживаться правила: соотношение мощности агрегата и размера помещения, чтобы КПД был оптимальным. Для обогрева сразу нескольких помещений и / или бытовой воды рекомендуется подбирать специальные системы, использующие для своей работы жидкостный теплообменник и процесс газогенерации.

Дополнительно печь булерьян для теплицы или дома с водяным отопительным контуром применяет в своей работе принцип пиролиза.

Источник: https://pechnoy.guru/pechi/otopitelnye/buleryan/ustrojstvo-buleryana.html

Печь Булерьян — особенности конструкции и монтажа, достоинства и недостатки, как правильно топить

Печь способна сохранять тепло и уют в доме при любых погодных условиях. Многие владельцы домов, дач знают, как важно найти оптимальный способ отопления.

Печь Булерьян поможет отапливать дом в отопительный сезон, она легко выдерживает даже суровый канадский климат.Владельцы одноэтажных домов, производственных помещений отдают предпочтение этому способу воздушного отопления.

Агрегат считается самым надежным, экономичным, простым в использовании.

Что такое печь Булерьян

История гласит, что устройство было разработано технологами, и оно предназначалось для мобильных бригад лесорубов. Печь Булерьян — твердотопливный прибор конвекционного типа для автономного отопления. Печь Булерьян (буллерян) производится в Германии.

Есть еще российский аналог — бренеранская (бренеранская) печь.Функциональной разницы нет, конструкция идентична. Существуют вариации плиты с варочной поверхностью для приготовления пищи, что делает ее еще более комфортной для домашнего использования.

Устройство подходит для отопления жилых домов, бань, гаражей.

Широкая герметичная дверца топки имеет воздуходувку (дроссель) для регулировки мощности.

Камера имеет криволинейные стенки, в которых на 2/3 диаметра размещены трубки батарей (трубы могут быть круглыми, квадратными).Такой прибор Bulerjan обеспечивает высокую теплоотдачу в режиме распада.

В нижней части печи находится поддон в виде решетки из железа или стали. Верхняя перегородка имеет проемы.

Пространство над верхней перегородкой — дожигатель в режиме затухания. Дымовые газы из этой полости выходят в горизонтальную зону дымохода — боров.

Дымоход для булерьяна имеет калитку, устанавливается там, где наматываются трубы. Этот дымовой дроссель может управлять режимом горения.

Карбон всегда летает по трубе и не попадает в помещение из-за того, что дроссель с заслонкой не в состоянии заблокировать тягу.

Подогреватель экономайзера расположен над заслонкой. Эта вертикальная секция имеет хорошую теплоизоляцию, предназначена для сжигания дымовых газов. В экономайзере газ вспыхивает и образует пробку — интенсивность пламени в топке спадает.

Когда пробка остывает, она перескакивает — горение снова усиливается.Наличие экономайзера увеличивает КПД печки до 80%, без него этот показатель не превышает 65%. С помощью схем, чертежей можно самостоятельно изготовить печь из баллона.

Принцип действия

Печь может работать в двух режимах: растопка и газификация. Принцип действия Булерьяна напрямую зависит от режима. В первом режиме печь быстро нагревается до максимальной температуры с минимальным количеством топлива.

Помещение отапливается быстро, так как печь способна производить 4 кубических метра горячего воздуха в минуту. В режиме газификации воздух нагревается равномерно, а твердое топливо тлеет. При этом закладывается максимальное количество топлива, а заслонка закрывается до минимума.

В этом режиме печь может проработать до 12 часов.

Представленный агрегат можно использовать для нагрева воды, тогда в теплообменнике будет не воздух, а жидкость. Котел булерьян имеет такой же КПД, как и газовые приборы для отопления.Печь Булерьян с водяным контуром актуальна на дачах и промышленных помещениях. Основные характеристики аква-булерьяна:

1. Поверхность печи с водяным контуром не очень горячая, поэтому ее можно установить в небольшом помещении.
2. Котел можно эксплуатировать при условии естественной циркуляции теплоносителя.
3. Для большинства моделей сделайте бетонную подставку для установки.
4. Внутри кожуха находится камера сгорания. Трубки с жидкостью плотно прилегают к камере, благодаря этому происходит быстрый прогрев.

Достоинства и недостатки

Плюсы булерьяна:

• Воздух быстро нагревается и распределяется по воздуховодам.
• Помещение прогревается равномерно.
• Простота эксплуатации и монтажа, минимальный расход топлива.
• Печи с высоким КПД.
• Печь может работать на полной вкладке до 12 часов.
• Корпус печи нагревается меньше, чем у других типов печей.

Минусы Булериана:

• Обязательное наличие изолированной трубы.
• Требования пожарной безопасности затрудняют размещение. От корпуса до стены должно быть не менее 1 метра.
• На трубах образуется конденсат из сажи, воды и смолы. При горении в комнату проникает неприятный запах.

Достоинства и недостатки Булерьяна говорят о том, что за действенным прибором следует следить. Очистку труб от конденсата необходимо производить не реже 1 раза в год.

Особенности размещения конвекционной печи не вызовут затруднений при установке.Благодаря быстрому прогреву помещения и невысокой цене многие готовы купить печь булерьян.

Канадская печь

— недорогой вариант и впишется в любой интерьер.

Как утопить Булерьян

Производитель рекомендует использовать древесину из липы или тополя, торфяные брикеты, картон или стружку. Влажность дров не должна превышать 25%. Интенсивное горение не является приоритетным режимом работы, актуально только для быстрого нагрева.

На первом этапе воздух прогревается до 120 ° С и помещение интенсивно прогревается.После начала тления корпус конструкции остывает до 55 ° C, а из аккумуляторов выходит воздух с температурой до 70 ° C.

Не стоит пытаться повысить температуру горения с помощью угля или кокса, это не только навредит металлу, но и снизит КПД.

Отопление Булерьян следует по инструкции:

1. Разжигаем печь легковоспламеняющимся топливом: картоном, бумагой, стружкой. Закладки должно хватить на 15-20 минут.Топливо должно превратиться в уголь за 2-3 минуты до того, как помещение полностью прогреется, тогда вам понадобится сноровка.
2. При горении нужно закрыть дверь, но дроссельная заслонка и заслонка остаются открытыми.
3. Дрова закладываются на угли до упора. Можно положить целиком.
4. Установите дроссельную заслонку в желаемое положение, при этом заслонка должна быть полностью закрыта.

Булерьян — это не просто название печи, а известный канадский бренд. В 1993 году была изобретена первая печь, которая по эффективности и производительности была одной из лучших в мире.В принципе, и по сей день у печи Булерьян практически нет конкурентов.

Печь Булерьян часто сравнивают с печью и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло элементы от них обоих.

Печь основана на принципе конвекции. Трубы для теплообмена подключены к объемной вторичной камере, в которой происходит процесс горения древесины. Принцип их работы очень прост.Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже нагретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. При большой площади обогрева печь становится каплевидной. На конструкции снаружи идут трубы. Для максимальной теплоотдачи они припаяны к конструкции и говорят только на треть.

Печь топочная состоит из трех частей.Под топкой размещается колосниковая решетка или огнестойкая сетка. Они могут быть из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки есть специальный отсек. Получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек также называют вторичной камерой. Он сжигает газы, которые выделяются в процессе горения дров. Сгорание топлива в самой топке не полное. Выделенные продукты сгорания попадают в дымоход.Длина дымохода около 1 метра. Процесс горения за счет этой части топки замедляется, продукты сгорания остывают. Дымоход криволинейный, есть экономайзер. Благодаря этому устройству происходит вторичное выгорание газов. Такая конструкция печи увеличивает теплоотдачу по сравнению с другими печами на 20%.

Процесс горения дров регулируется воротами. Затвор представляет собой заслонку возле выхода из топки, регулирующую интенсивность тяги.Он крепится к трубе с помощью специального металлического стержня. На дверце, меняя положение заслонки, можно регулировать интенсивность топки.

Печи Булерьян достаточно для обогрева помещения объемом 100 м3. На это уйдет не более 3-х часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь справится с такой задачей.

Выдержать тепло тоже не сложно. Булерьян — экономичная печь, требующая кладки дров всего два раза в день.

Достоинства и недостатки печи Булерьян

Печь Булерьян впервые начали использовать лесоводы в канадской тайге. С собой нужно было таскать компактную печь, в которую нужно было редко кидать дрова, а также очень быстро согреваться от ее тепла. Печь Булерьян легко справилась с этой задачей. Преимущества печи Булерьян:

• Компактность. Печь, способная обогреть 100 м3, весит всего 50 кг.
• Быстрый обогрев помещения.Небольшое помещение объемом 30 м3 можно обогреть печкой Булерьян менее чем за полчаса.
• Низкое энергопотребление. Печь постепенно сжигает дрова, поэтому нет необходимости часто бросать в топку новый горючий материал. Достаточно один раз прогреть комнату, чтобы на 10-12 часов забыть о том, что вырвало дрова.

Несмотря на то, что печь имеет очень продуманную конструкцию, есть еще несколько недостатков:

• Сажа. Из-за того, что не все продукты горения остаются в топке, сажа уходит в дымоход.Из-за этого длина трубы относительно топки должна подниматься минимум на 3 метра. Также из-за этого в процессе растопки может возникать неприятный запах.
• Необходимость постоянной регулировки. Чтобы температура в помещении не падала, а дерево медленно тлело, необходимо постоянно регулировать положение клапана. Это требует навыков и времени.
• Пыль от продуктов сгорания. Теплоотдача в модели булерьян происходит с поверхности топки. Металл нагревается, за счет чего скапливающаяся на нем пыль горит.Из-за этого воздух становится несвежим, также может появиться неприятный запах.

Если сравнивать достоинства и недостатки печи, то пока минусы Булерьяна не существенны. Если научиться правильно пользоваться конструкцией и установить печь по рекомендациям, она эффективно обогреет любое помещение.

Популярные модели печей Булерьян

Печи на воздуховодах выпускаются под двумя торговыми марками: Булерьян и Бренеран.Первое налаженное производство печей было организовано, как ни странно, не в Канаде, а в Германии. С 1993 года печь начали производить в России. Покупка печи Бренеран стала возможной с 2005 года. В этом году официальный производитель печей, российская фирма «Лаотерм» решила переименовать печь в Булерьян. Это было связано с усовершенствованием конструкции печей и увеличением срока гарантийного обслуживания до 2,5 лет. На данный момент существует множество популярных печей известной марки.

Breneran AOT-14

Эта модель одна из самых громоздких, но способна обогреть большое помещение до 400 м3. Модель Breneran AOT-14 весит соответственно — 130 кг. Хотя стоит отметить, что многие печи, рассчитанные на меньшие по площади помещения, весят на порядок больше.

Печь изготовлена ​​из конструкционной стали. Продолжительность горения до 10 часов. Камера сгорания рассчитана на 100 литров топлива. Длина полоски не должна быть больше 80 сантиметров.Дымоход подключается к задней части печи.

Такая печь подойдет для отопления всего коттеджа.

Aqua breneran

Модель Aqua-Breneran представляет собой улучшенный вариант печи, поскольку нагрев происходит за счет нагрева циркулирующей жидкости.

Печь подходит не только для отопления частных домов и гаражей, но и устанавливается в мастерских и цехах. Такой духовой шкаф может обогреть помещение объемом 600 м3. Правда, полную установку горючих материалов нужно проводить каждые 6-8 часов.

Конструкция изготовлена ​​из стали и покрыта термостойкой краской. В отличие от классических плит, в ней есть дополнительный резервуар для воды. Печь имеет два регулятора. Один стоит на двери и регулирует интенсивность тепла. Второй — на трубе дымохода. Это регулятор газификатора.

Aqua-Brenar — отличное решение для отопления самых больших помещений.

Бренеран АОТ-08 тип 005

Печи типа Булерьян можно использовать не только для отопления дома, но и для приготовления пищи.Для этих целей компания выпустила линейку печей с варочной панелью.

Это газогенераторная плита, которая выручит, если в комнате нет плиты. Подходит для отопления помещения объемом 100 м3. В этом случае совместить две функции — приготовление пищи и обогрев помещения — к сожалению, невозможно. В режиме тления Breneran AOT-08 будет нагревать помещение в течение получаса. А во время горения стоит пользоваться варочной панелью. Варочная панель состоит из двух конфорок. Еда на таком аппарате готовится довольно быстро.Например, 6-литровая емкость с водой кипит 30 минут.

Breneran-AKVATEN

Модель AKVATEN — уникальная печь, аналогов которой нет. Печь аналогична по конструкции другим моделям Булерьянова, но все же имеет важные отличия в своей конструкции.

Печные трубы подсоединяются к радиаторам, по которым течет вода. Устройство труб такое же, как и в воздушных вариантах печи Булерьян. Вода поднимается по сливу в трубы самотеком.Коллектор давления поднимает жидкость на высоту до 8 метров.

Как и другие модели Breneran, AKVATEN имеет в топке несколько регуляторов интенсивности нагрева. Печь изготовлена ​​из высокопрочной стали, которая защищена от коррозии слоем специальной краски.

Зимой, если нет возможности разместить твердые горючие материалы в баке печи, можно использовать для обогрева электронагревательный элемент мощностью 1 кВт.

Можно ли сделать печь Булерьян самостоятельно?

Вот уже более 20 лет секреты создания печей Булерьян остаются в секрете.Производители не разглашают чертежи и параметры используемых материалов. Но специалисты печного дела давно замерили печь, чтобы сделать аналог известной марки. Купить печь Булерьян можно не только у «Лаотерм», но и у других производителей. Правда, по качеству такие печи будут намного уступать. Также возможно спроектировать печь Булерьян самостоятельно.

Печь изготовлена ​​из труб для конвекционных теплообменников и стальных листов. Строить печь нужно самостоятельно в несколько этапов:

1. Трубу необходимо разделить на 8 равных частей длиной не более 140 сантиметров.Трубогиб нужен для придания изделию изогнутой формы. Радиус закругления не должен превышать 23 сантиметра. Все трубы должны быть изогнуты одинаково.
2. В двух трубках необходимо сделать надрезы и вставить в каждую трубку длиной 20 сантиметров. Большая часть трубки должна быть снаружи. Следует тщательно заварить стык. Эти трубы нужно будет использовать у дверцы духовки.
3. Трубы накладываются друг на друга, причем первая труба концами влево, вторая — вправо, третья — влево и т. Д.Перегородка изготавливается из стали и устанавливается внизу конструкции, оставляя нижнюю часть труб снаружи. Расстояние между трубами заделывают металлическими листами. Из этого материала также изготовлены передняя и задняя стенки с отверстиями для дымохода и дверь соответственно.
4. Дымоход необходимо сделать с учетом устройства для отвода конденсата. Следует сделать калитку с небольшим отверстием и металлической ручкой. А также вентилятор, который будет крепиться к двери. Все эти детали можно изготовить самостоятельно из листового металла.

Делая духовку своими руками, убедитесь, что все детали конструкции идеально подходят друг к другу. Перед проверкой работы необходимо предварительно рассчитать габариты топки и обязательно подключить ее к дымоходу.

Булерьян — печь проверенная временем. При невысокой стоимости уровень КПД такой печи один из самых высоких в мире — он достигает 80%.

Булерьян — печь длительного горения. Он позволяет быстро и качественно прогреть любое помещение.И еще стоит отметить, что топливо расходуется очень экономно.

В России эти печи называют по-другому. Помимо булерьяны используются следующие обозначения: «буллериан», «бренеран», «булериан» или «буллериан». Предлагаются конструкции пяти различных типов мощности, самый большой из которых рассчитан на обогрев дома до 1000 кубометров. Сделать Булерьян можно своими руками. С этой задачей легко справится профессиональный сварщик. Для этого понадобится несколько инструментов: сварочный аппарат , трубогиб, молоток, трубы диаметром 50 мм и листовой металл 5 мм.

Печь довольно проста в установке. Требует небольшого количества времени в помещении. Полностью работает в автономном режиме. Воздух в помещении прогревается по всему объему равномерно.

Для работы есть твердое топливо другого типа, к качеству которого нет завышенных требований. Вся конструкция очень экономична и удобна в использовании. Также реализована возможность управления всем процессом горения, что позволяет добиться повышенных значений КПД.Эти модели рассчитаны на обогрев помещений разного объема. Для работы изделию потребуется небольшое количество используемого топлива. Подходит для использования в помещениях любого типа. Обеспечивает качественный обогрев на одной закладке дров в течение 12 часов.

Печное устройство

Применение печей данных конструкций

Отопительная печь для теплицы

Чаще всего для обогрева теплиц используют печи, так как они безопасны и очень экономичны. Печь Булерьян отлично нагревает воздух, хотя для нагрева водяного пара не годится.Если вы хотите купить обогреватель такой конструкции для бани, заранее уточняйте у продавца адрес парилки, где он уже использовался.

Для теплиц эти печи незаменимы. Идеально подходят для любой древесины.

Булерьян духовка своими руками

Чтобы приготовить духовку своими руками, нужно внимательно разобраться в ее схеме и понять основной принцип ее работы.

Комплектующие

Цельнометаллическое изделие состоит, как правило, из небольшого количества элементов и деталей.. Основой печи считается печь цилиндрической формы с примыкающими к ее стенкам изогнутыми металлическими трубками.

Дверца для загрузки топлива расположена в передней части топки. Используя устройство Power Mode, вы можете легко менять режимы записи.

В топке есть вторичная камера сгорания и специальный выпускной патрубок . Подключитесь к нему. Для повышения КПД этой печи в обязательном порядке необходимо обеспечить качественную теплоизоляцию дымохода.Для этого идеально подойдет обычная минеральная вата. Не забывайте, что для подачи воздуха к месту горения необходимо оборудовать воздуходувку.

А вам понадобится маленькая зольница. В основе работы печи Булерьян лежит физический метод конвективного теплообмена, то есть движение тепла, происходящее характерным образом.

Все трубы снаружи печи жестко сварены и при этом отлично нагреваются. В них начинает передаваться тепло воздуху.И это постепенно начинает поступать в комнату. При этом в нижней части трубы создается определенный вакуум, за счет чего холодный воздух поступает в нее из нижних слоев помещения. Этот процесс будет продолжаться непрерывно, пока дрова не будут вынуты из духовки.

Печи данной конструкции смело можно отнести к более эффективным нагревательным механизмам из всех, работающих на твердом топливе. Сегодня есть только один тип устройства, который по эффективности превосходит эти печи, и это высокотехнологичные котлы.

Топливо в них сгорает почти на 100%. Для работы печи рекомендуется использовать торфяные брикеты, древесные отходы, дрова из различных пород древесины. Использование угля нежелательно, так как велика вероятность повреждения отдельных частей топки.

Использование жидкого и газового топлива категорически запрещено. В настоящее время некоторые называют Булерьян гибридом печи и русской дровяной печи длительного горения.

Устройство Булерьяна и меры безопасности при установке

Ниже рассмотрим рекомендации по установке печи Булерьян.

Прежде всего, топка должна располагаться на определенном расстоянии от легковоспламеняющихся предметов.

Перед плитой оставьте свободную зону, около 1200 мм. Вся конструкция установлена ​​на негорючем основании, имеющем по краям специальный защитный экран. После установки необходимо произвести контрольную топку, при этом может появиться неприятный резкий запах. В следующих печах этого не будет. КПД печи достигает 80%.

Перед использованием необходимо установить духовку на один из двух режимов:

1. Газифицированный режим. Топливо в этом случае будет гореть постоянно. Температура во всей системе будет поддерживаться в определенном диапазоне. И топливо будет добавляться по мере сгорания предыдущей вкладки.
2. Быстрый нагрев. В этом случае топливо будет добавляться непрерывно. Когда воздух в комнате прогреется до определенной температуры, плита просто перестанет работать.После снижения температуры ниже установленного значения его снова можно топить.

Печь отопительная булерьян своими руками пошаговая инструкция

Первое, что нужно сделать — это подготовить к эксплуатации металлические листы, после чего вырезать необходимое количество трубчатых заготовок определенных размеров. После этого нужно придать им желаемую форму, для этого воспользуйтесь трубогибом.

Все трубы должны иметь одинаковую форму и радиус кривизны.А на конце трубы нужно оставить прямой участок необходимой длины.

Установив все заготовки вертикально, необходимо выполнить их удержание в точке.

После этого монтируются заготовки для изготовления верхней части топки. . В результате мы получаем основу нашего будущего дизайна. Также при работе следует соблюдать строгую симметрию. Необходимо исключить различные перекосы кадра.

Чертеж печи

Для подачи кислорода в топливный бак необходимо установить конвекционные трубки.Для этого к передним «ребрам» конструкции необходимо приварить тонкие патрубки.

Сделайте надрез на внутренней стороне рамы, запустите инъекционные трубки и закройте отверстие.

Детали и элементы будущего корпуса печи изготовлены из листового металла. Количество этих элементов должно соответствовать количеству подготовленных для конвекции. Заготовка прикрепляется к трубе и в нескольких точках прикрепляется сваркой.

Отрезок трубы диаметром около 100 мм идеально подходит для удаления дыма.. Прикрепляем заднюю стенку, с отверстием для отвода дыма и точечным креплением. Далее привариваем трубу для удаления дыма.

Выполняем переднюю стенку, не забывая при этом предварительно приварить в ней кольцо для следующего стыка дверцы духовки.

Выполнив предварительную примерку, захватываем эту деталь и двумя уголками нужно обозначить будущее дно.

На этом этапе наступает сложный для мастера элемент печи — входная дверь.№ Необходимо обеспечить ее плотное прилегание к передней стенке топки. Ведь от качества подгонки будет зависеть КПД печи.

Заготовка изготовлена ​​из толстого металлического листа в виде круглой пластины. В его нижней части будет патрубок с вентилем. Дверь должна быть распашной, и только после этого к ней приваривается запорное устройство.

Необходимо в передней стенке топки сделать круглое отверстие и приварить к нему металлическое кольцо. Этот элемент нужен для более плотного закрытия двери.

Еще нужно приварить два металлических кольца по краям двери, разного диаметра. Далее их нужно заклеить прокладкой из асбестового специального шнура.

После этого проводим зачистку всех сварных швов и приступаем к косметической шлифовке всей поверхности.

По собственному опыту знаю, что покупка даже самой простой отопительной печи может нанести серьезный удар по бюджету обычного человека. Изучив множество доступных конструкций печей, я решил отдать предпочтение булерьян.Самодельная модификация известной зарубежной отопительной печи отлично прижилась в моем гараже.

Духовка булерьян своими руками — чертежи и схема сборки

Сначала я подготовил все необходимое для постройки булерьяна своими руками. В первую очередь мне достались дрель с набором сверл на все случаи жизни, болгарка с дисками из комплекта, сварочный аппарат, хомуты и прочие мелочи из кладовой.

С материалами пришлось повозиться. Чтобы Булерьян был по-настоящему надежным и качественным, я решил сделать его из жаропрочной котельной стали.Этот материал способен обеспечить действительно долгую и надежную работу отопительного агрегата. Найдите его в собственном доме или купите упомянутый материал в специализированном магазине.

Я также использовал стальной лист толщиной 4 мм. Листа размером 100х200 см мне хватило. Дополнительно потребовалось немного (40х70 см) стального листа толщиной 6 мм, примерно 4 метра трубы диаметром 11 см, примерно 10 м профилированной трубы размером 57х4 мм. Кроме того, я купил ручки, петли и замки для устройства дверей, подготовил отрезки 35-сантиметровой трубы и вообще несколько металлических заготовок на всякий случай.

Самодельный булерьян: подробная инструкция

Сначала гнул трубку 57мм. Для этого используйте специальный инструмент — трубогиб. Отрежьте трубу под 120 см, а затем согните радиусом 225 мм.

В итоге у меня получилось 8 труб. По конструкции булерьяна я установил по 4 трубы с каждой стороны, расположив их в шахматном порядке. В результате глубина нагревательного блока составила 45,6 см.

Потом сделал вывод в виде буквы «Т». Потом устанавливаю на булерьян.Такая конструкция будет одновременно удалять дым и собирать конденсат. В конце тестируем. Если все сделать правильно, дым поднимется вверх, а конденсированная влага потечет вниз.

Кран нижний. Очень удобная штука. При скоплении конденсата достаточно просто повернуть кран и вся влага уйдет. Пробовал держать кран постоянно открытым, лучше этого не делать — есть лишняя тяга.

В отводе он установил заслонку для регулирования тяги, а также интенсивности горения в булерьян.

Аналогичная, но уже глухая заслонка была закреплена на приточной двери.

Для крепления закрылков закрепите на их осях пружины. Он сильнее затягивает клапаны в трубе и лучше фиксирует их в нужном положении. В общем, закрылки «ходят» на 90 градусов.

Я взял трубу 350х4 и вырезал из нее два куска по 4 см. Отрезаем один кусок и растягиваем, выворачивая. В щель вставил кабачок размером 4х4 см. В итоге я получил 2 кольца диаметром 35 и около 36 см.То есть одно кольцо должно спокойно, но твердо входить во второе.

Второе кольцо на передней стенке булеры.

Кольца, приваренные к назначенному месту. Что побольше, взял за дверь. Из хвостовика сделали третье кольцо — внутреннее для двери. В результате он попал внутрь кольца на дверцу печи и ее стену. Зазоры между кольцами двери заделаны асбестовым шнуром.

Дверь должна закрываться как можно плотнее — это необходимо для нормального газообразования.Конечно, конвекционные трубы вполне справляются с этим, однако, тщательно протестировав конструкцию, я понял, что именно герметичная дверь в сочетании с дозированной и контролируемой подачей воздуха делает производство газа более эффективным. Поэтому лучше потратить немного больше времени и качественно заклеить дверь.

Приварил к двери теплозащитный экран на проставках. Потом приварил уголок к экрану. Благодаря уголку будет обеспечено более равномерное распределение воздуха. Кроме того, уголок не позволит дереву попасть на крышку при закрытии.

После этого я сделал разрез в первой паре труб и вставил туда нагнетательные трубки. Я использовал трубки диаметром 1,4 см. По длине 15 см хватило. Как по мне, это лучший вариант. Установленные трубы будут постоянно сообщаться с топкой посредством конвекционных труб, обеспечивая тем самым горение.

Потом сварил каркас из стальных труб. Не забываем: инжекторные трубки вставляются в первые патрубки. Следующие трубы являются самостоятельными.

Затем я сделал перегородку из толстого (как я взял около 6 мм) листа металла. По возможности используйте металл максимальной толщины. Он будет очень сильно нагреваться в камере сгорания и при недостаточной толщине очень быстро сгорит. Перегородку лучше всего делать по выкройке — так удобнее. Сама форма изготавливается по размеру из плотного картона.

Собираю каркас печки. Установить перегородку

Потом прокипел место между конвекционными трубками.Также используются выкройки. Сначала сделал их из плотного картона, а потом вырезали из жаропрочного металла.

Сделал замок. Конструкция самая простая: эксцентрик захватывается петлей, прикрепленной к стенке печи, и при прокрутке прижимает дверцу к корпусу.

Сделать такой замок своими руками не очень просто, но возможно. Необходимо использовать фрезу и токарный станок. Сама же конструкция, как я уже сказал, предельно проста. При этом блокировка очень эффективна.

Петли резцы. Можно использовать любой подходящий аналогичный препарат.

Затем я закрепил инжектор воздуха в верхней части лицевой стороны корпуса. По сути, позволяет дополнительно регулировать горение в топке самодельной булерьяны. Инжектор будет открываться и закрываться при повороте отверстия в трубках.

Приварены к булерьяну ножки.

Установил дымоход и загрузил пробную партию дров.

Затопленный булерьян. Все прошло нормально.

На этом печка готова. Скажу заранее: на практике все немного сложнее, чем на словах. Но вы можете получить плиту с КПД 75-80% при минимальных финансовых затратах. Такой булерьян сможет обогреть практически любое пространство — от сарая до гостиной.

Немного применив такую ​​печку, решил ее усовершенствовать. Если хочешь, можешь сделать то же самое, что и я.

Особенности устройства рассматриваемой печи таковы, что она изначально может качественно и равномерно распределять кислород внутри себя.Трубки снизу всасывают холодный кислород, а из установленных сверху — нагретый воздух. При желании можно обеспечить принудительную циркуляцию кислорода.

Взял трубки подходящего диаметра и приварил от них переходники к расположенным внизу отверстиям печной трубы. С одного края переходника утонул.

Вторая сторона подключена к вентилятору.

Решил использовать модели вентиляторов типа «улитка». Для обеспечения их работы в моем случае хватило 90-ваттного двигателя на 2800 оборотов в минуту.

Результат отличный — после доработки булерьян стал работать еще эффективнее.

Еще думаю подключить гофры к верхним розеткам и развести их в разные стороны — получаем полноценную систему отопления.

Инструкцию можно придумать по-своему. Я с удовольствием прочту ваши предложения и, возможно, даже применим что-то на практике.

Моя инструкция поможет вам лично собрать надежную, производительную, долговечную и производительную печь.

Чертежи

Печь Булерьян часто называют печью без изъянов. И это действительно так. За одним исключением, которое не относится к дизайну, характеристикам или эффективности. Единственный недостаток: есть очень едкий конденсат, который невозможно утилизировать и сложно понять, куда его положить. Все. Больше никаких недостатков.

Устройство и принцип работы «Булериана»

Этот отопительный агрегат был разработан специально для мобильных бригад канадских лесорубов, которые переезжают с места на место в течение сезона (зимой).Поэтому изначально были высокие требования к безопасности и эффективности: печь должна обогревать помещение за считанные минуты. При этом не должно быть сложной регулировки и регулировки, возможность получения ожогов должна быть сведена к минимуму, попадание в помещения углекислого газа должно быть исключено. Ко всему прочему — небольшой вес. Вот такой набор. И надо сказать, что «Бюлер» (одно из названий этой конструкции) им полностью соответствует, за что канадским теплотехникам нужно сказать огромное «спасибо».

Конструкция печи «Булерьян» — много интересных и эффективных решений

Корпус печи имеет форму цилиндра в менее мощных моделях и каплевидную (в поперечном сечении) в агрегатах для больших отапливаемых площадей. В корпус встроены гнутые по синусоиде трубы. В основном они расположены внутри тела, выступая из него всего на 1/3. Это сделано для оптимальной теплоотдачи: холодный воздух всасывается в нижние патрубки, двигаясь по трубам, нагревается и выходит уже горячим.В активной фазе горения мощность может достигать 120 ° C или немного выше. В минуту перекачивается от 4 до 6 кубиков, поэтому помещение очень быстро нагревается.

Печь разделена на 3 части. Верх и низ разделены: внизу — чугунные решетки или решетка из толстой конструкционной стали (толщиной не менее 4 мм). Верхняя четверть печи отделена стальным листом с отверстиями, которые занимают около 7% ее площади. Эта перегородка устанавливается горизонтально и примерно на длину не доходит до двери.В этой вторичной камере происходит частичное сгорание газов, выделяющихся при сжигании древесины. Воздух для этого процесса поступает из топки через отверстия в перегородке. Потому что сгорание топлива неполное (пока). Но не весь процесс происходит в топке, остальные газы сгорают в трубе.

Дверь широкоформатная, посадка герметичная, на ней патрубок со встроенным поворотным дросселем, выполняющим роль нагнетателя. Регулируя его положение, измените интенсивность горения.Некоторые производители поставляют эту шкалу дроссельной заслонки с нанесенной градацией в градусах.

Но это еще не все возможности. Основная из них — часть продуктов горения древесины попадает в трубу. Сверху топки несгоревшие газы выходят в горизонтальный участок дымохода длиной до 1 метра. Эта площадка обязательна для булерианцев, горение газов немного замедлено, они немного остывают. Потом появляется дымоход. И здесь у оригинального Булерьяна есть экономайзер — устройство, завершающее процесс дожигания пиролизных газов.С ним КПД печи находится в районе 80%, а без него около 60%, что тоже неплохо, но … На участке дымоходной трубы длиной 15-30 см происходит вторичное выгорание газы. Горение не постоянное, а периодическое: то мигает, то гаснет.

Для достижения этого эффекта трубу тщательно прогревают. Для этого используют теплоизоляторы, переносящие высокие температуры (базальтовая вата, минеральный картон и т. Д. Слоем 3-5 см в зависимости от характеристик материала).Не полностью остывшие в горизонтальном участке трубы газы попадают в этот участок, где из-за хорошей теплоизоляции накапливается большое количество тепловой энергии. Температура газов повышается, они снова вспыхивают. Факельный газ увеличивается в объеме, но из-за ограниченного объема закупоривает просвет трубки. Образуется пробка от газов. Все газы горят, остывают и растворяются. Затем процесс повторяется. Его интенсивность и частота зависят от качества древесины и положения заслонки.Сам «Булерьян» подстраивается под эти параметры без дополнительных настроек.

На выходе из топки установлена ​​задвижка для регулирования силы тяги. Диаметр ворот меньше диаметра дымохода примерно на 10-20%. Из тарелки клапана вырезается сектор размером с квадрант. Эта заглушка приваривается к металлическому стержню, с помощью которого она подвижно прикрепляется к трубе. Здесь этот затвор и дроссель на двери переведены в режим горения. Как часто топка «дыхает», зависит от топлива и их положения.

Следует согласиться, что прибор «Булерианс» оригинален и целесообразен во всем. Очень интересные и необычные решения обеспечили этим печам высокую популярность. Более того, даже без последнего дожигателя в трубе устройство используется и не жалуется: его КПД намного выше, чем у воздухонагревателей других конструкций. К этому добавляется высокая безопасность: даже оставив дверь открытой, невозможно рассердиться. А также обжечься на раскаленном корпусе: в обычном режиме его температура составляет всего 50-60 o C, что для ожога мало.

Как топить

Основной режим «Булерьяна» — режим коррупции (дрова, пеллеты, щепа, брикеты). Интенсивное горение — только первое время для быстрого обогрева помещения. Если горение будет постоянно активным, металл быстро прогорит: он для такого режима не создавался.

Для запуска духовку необходимо зажечь. Для этих целей можно использовать бумагу, картон, пеллеты, сухую щепу и т. Д. Основное требование — сжигание сухого топлива на высокой скорости.Объем закладки — на 20-30 минут горения. Здесь нужно приспособиться: топливо должно превратиться в угли в тот момент, когда помещение практически полностью прогрето.

Огонь горит с открытой заслонкой и дроссельной заслонкой, дверь закрыта. Топливо активно горит, и помещение быстро нагревается: в это время по четырем трубам в минуту проходит от 4 до 6 кубометров воздуха, а температура на выходе составляет около 140 o C. Так что даже для приличного помещения много времени не потребуется. .

За процессом нужно следить: через стекло в двери или через открытую заслонку, хотя второй способ очень неудобен.Когда топливо превращается в уголь, в топку бросаются большие дрова. Можно и весь блок, просто толкнуть … Можно брикеты укладывать. Что нельзя использовать, так это уголь. Печь не рассчитана на такие температуры. Буллеряны — чистая дровяная печь.

Переведите дроссельную заслонку в нужный режим (можно дотянуться до ограничителя), задвижка находится в положении «закрыто» (¼ секции дымохода остается открытой). В таком положении топливо тлеет, и процесс идет пошагово.Выходящий из трубок воздух прогревается до 60-70 o C, а тело печи при этом имеет температуру около 50 o C.

Как не утонуть: не нужно «разгонять» печку до сверхвысоких температур. И дело не только в том, что горит металл. Просто при такой конструкции большая часть тепла не передается воздуху по трубам отопления: его теплопроводность ограничена. А все лишнее просто улетает через дымоход на улицу. Поэтому производитель категорически не советует использовать уголь или кокс: пустая трата денег, к тому же оборудование быстро выйдет из строя, а завод претензий не принимает — нарушены условия эксплуатации.

Установка «Булерьяна»

Во время установки необходимо соблюдать расстояния до стен, рекомендованные пожарной службой. Примеры защиты стен и расстояние до печи в зависимости от материала:

• деревянный без штукатурки — не менее 1000 мм;
• слой теплоизоляции 7 мм, а поверх металла 1 мм — расстояние 500 мм;
• штукатурка негорючая со слоем 25 мм и керамической плиткой — 700 мм;
• одинарная кирпичная кладка (55 мм) — 500 мм;
• двойная кирпичная кладка (110 мм) — 300 мм;
• щит из двух листов металла толщиной 1 мм в сборе с негорючими вставками, расстояние между листами 30 мм; конструкция монтируется на стену, защищенную слоем теплоизоляции — расстояние до стен 300 мм.

Печь Булерьян должна быть установлена ​​на негорючем основании. Это могут быть четыре ряда плоско уложенных кирпичей. В качестве раствора используют глиняную смесь. Размеры основания на 30 см больше параметров печи в любую сторону. Чтобы сэкономить кирпичи в двух нижних рядах, можно оставить пустоты. Еще один вид негорючего основания — металлическая подставка для «Булерьяна» из труб. Его высота 150-300 мм. При любом способе установки на горючем полу перед топкой должен быть металлический лист своих размеров: ширина 500 мм, длина 700 мм.

Правила установки «Булерьянова» на топливный пол

При установке печи «Булерьян» своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (кроме того, что он должен быть полностью утеплен, но это не требование пожарных, а технологические нюансы). Дымоходная труба может быть:

• Кирпич. Толщина стенки 120 мм.
• Бетон со стенкой 60 мм.
• Металл (включая бутерброд).

Параметры дымохода зависят от модели. Для печей «Булерьян» типа 00 и 01 минимальная высота 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 — более 5 м, сечением 150 мм. Дымоход необходимо сделать герметичным, стыки заделать.

Разрешены оба способа снятия дымохода — Вывод на стену проще, особенно если этажей несколько. При выводе через перекрытие требуется обустройство сквозного перекрытия и крыши с соблюдением всех противопожарных мероприятий.Высота дымохода над коньком — не менее 0,5 м.

Как видите, в установке нет лишних требований: подготовили место, построили герметичный изолированный дымоход и можно проводить первую топку. Так что установка печи «Булерьян» своими руками — дело возможное.

Модели

Отопительные печи «Булерьян» производятся различными заводами в разных странах. Есть завод в Украине. Изготавливают отопительные «Буллеры» и печи для бани, есть также аккумуляторы тепла, совместимые с некоторыми моделями.

Украинская версия. «Буллерс»

Технические характеристики конвекционных печей «Булерьян ». данного производителя сведены в таблицу.

Технические характеристики «Булерианов» украинского производства (нажмите для увеличения)

Теплоаккумуляторы используются в основном в теплицах, где в обычных зданиях почти нет стен, аккумулирующих тепло. Навесные панели из окрашенных стальных листов полностью повторяют форму печи, ведь для каждой модификации теплоаккумулятор свой.Устройство навешивается на верхние части теплообменных трубок и опирается на их нижние концы. Засыпать их можно любым твердым теплопоглощающим материалом: битым кирпичом, крупным гравием, галькой и т. Д.

Канадские печи «Булерьян» также представлены в России. Их характеристики сведены в таблицу. Как видите, производительность другая, а характеристики такие же.

Канадский Бюлерджан. Технические характеристики (щелкните, чтобы увеличить)

Как отапливать несколько комнат

Котлы длительного горения «Булерьян» могут использоваться для отопления нескольких помещений.Для этого нет необходимости каким-либо образом переделывать или модернизировать устройство. Возможна сборка воздуховодов и термокамеры. Такая система воздушного отопления не менее эффективна, чем водяное, а на ее организацию уходит гораздо меньше времени и средств.

Соберите тепловую камеру, как показано на рисунке. Могут использоваться оцинкованные профили из гипсокартона и оцинкованные листы. Из профиля собрать каркас. В оцинкованных листах прорежьте отверстия для решеток и ревизионной дверцы, затем прикрепите их к раме.Снаружи оцинкованное покрытие с утеплителем (маты из минеральной ваты). Далее камеру можно декорировать или нет — по желанию.

Воздуховоды подсоединяются к верхним выходам нагретого воздуха. Они могут быть из гипсокартона, а можно использовать металлические трубы подходящего диаметра или квадрата, как в стандартных воздуховодах.

Это решение намного эффективнее, чем гофра на трубках теплообменника. В термокамере вы собираете все тепло из печи, а затем распределяете его по каналам.В целом, при проектировании или планировании системы обратите внимание на то, что чем короче воздуховоды, тем эффективнее будет обогрев.

Есть один нюанс: некоторые очень хотят адаптировать эту печь для нагрева воды. У Бренерана и некоторых других производителей подобных печей даже есть варианты «Аква». Но принцип работы плохо подходит для нагрева воды: она имеет большую теплоемкость, чем воздух. КПД таких агрегатов не будет большим. Если хотите водяное отопление — купите обычный водогрейный котел, или.Так будет эффективнее.

Что такое печь «Буглер» с водяным контуром и где ее применяют. Отопительные печи «Boulieran»: технические характеристики и преимущества

Котлы фирмы «Булерьян» появились на рынке довольно давно. Ранее эта торговая марка называлась «Лаотерм». Первая печь Aqua Bulerjan с водяным контуром была оборудована мощным нагревателем. Он был отличного качества и пользовался большим спросом. Подходят печи «Булерьян» для больших и малых домов.Современные модели способны построить комнату объемом до 1000 кубометров. м. КПД находится на уровне 70%.

Устройство печи

В верхней части печи находятся трубы теплообменника. Под ними большая вторичная камера, которая соединяется с патрубком дымохода (регулируется). В задней части котла находится первичная камера. Имеет зольник, а также зольник. Для управления мощностью производители предусмотрели отдельную ручку на боковой поверхности. Также в устройстве есть дверца.За передней стенкой топки находится инжектор.

Какие преимущества?

В первую очередь следует отметить коэффициент теплопередачи. К тому же отопительные печи «Булерьян» могут похвастаться надежностью. Расход топлива у моделей небольшой. Все это позволяет потребителям экономить деньги. Также следует отметить герметичность устройства. Все важные компоненты и компоненты надежно скрыты. Таким образом, отопительные печи «Булерьян» можно назвать вполне безопасными.

Модель «Макси 00»: характеристики и цена

Эта печь «Булерьян» с водяным контуром имеет мощность в 7 кВт. Диаметр дымохода 120 мм. Марка используемой стали — 08 КП. Толщина стенок топки 4 мм. Размеры этой модели компактны. Длина печи 700 мм, высота -480 мм, ширина 685 мм. Эта машина весит 175 кг. Кроме того, следует отметить высокий КПД на уровне 75%. Цена на эту модель на рынке колеблется в районе 10500 рублей.

Где используется Maxi 00?

Данную модель «Булерьян» с водяным контуром можно использовать в любом многоквартирном доме. Такие печи устанавливаются в производственных помещениях. Они отлично работают на любом твердом топливе. Как правило, используются дрова, а также брикеты. Благодаря уникальной технологии двухфазного горения одна вкладка способна прослужить очень долго. Если использовать дрова, то 8 часов устройство способно работать на полную мощность.

Отзыв о «Кантри 00»

Этот котел «Булерьян» с водяным контуром форсированной мощностью 6 кВт.Для отвода отработанных газов потребуется установить дымоход. Его диаметр должен быть не менее 120 мм. Рекомендуемая длина дымохода — не более 7 метров. Печь топка классифицируется как закрытая.

Обеспечивает метод напольной укладки. Материал теплообменника — сталь. Всего в устройстве две секции. В качестве топлива с успехом можно использовать опилки, торф, дрова. Коэффициент полезного действия 75%. Общая масса печи 60 кг. Цена на «Страна 00» на рынке колеблется в районе 9300 рублей.

Области применения модели «Кантри 00»

Описанные печи «Булерьян» с водяным контуром более подходят для использования в частных домах. Однако для небольшого склада они тоже подходят. В целом установка духового шкафа довольно проста. Выбирать дымоход следует исходя из высоты потолков в здании. Печь можно установить практически в любом помещении. Эта модель абсолютно безопасна для здоровья человека.

Чем отличается прибор «Страна 02»?

Эти печи «Булерьян» с водяным контуром имеют большую мощность.Это позволяет построить комнату до 200 кубометров. м. Высота печи 845 мм, ширина -560 мм, глубина 810 мм. Вес агрегата 90 кг. Дымоход для топки должен быть не менее 120 мм в диаметре. Корпус изготовлен из стали марки 08 СР. Трубы аппарата гнуты на специальном дорк-оборудовании. При этом перетяжек в точках изгиба нет. Диаметр трубки устройства 76 мм.

Сварка, в свою очередь, производится полуавтоматически. Для изготовления деталей этой модели использовался станок для плазменной резки металла.Производитель может заказать духовку любого цвета. Также важно отметить, что подставка не включается. Его нужно покупать отдельно.

Эта печь может успешно применяться в жилых и коммерческих помещениях. Коэффициент полезного действия 75%. При одной заправке дров может проработать около 10 часов. Данная печь «Булерьян» с водяным контуром стоит (рыночная цена) 12000 руб.

«Классика 00»

Предельная мощность данной модели — 6кВт.Высота печи 700 мм, ширина -480 мм, глубина 685 мм. Общий вес устройства 65 кг. Диаметр дымохода допускается до 120 мм. При этом их длина не должна быть больше 6 м. Корпус печи довольно прочный. Предусмотрена большая загрузочная камера. Его дверь открывается довольно широко. Все это позволяет очень быстро загружать топливо. В обслуживании этот агрегат прост. Убирать золу можно раз в неделю. Осмотр дымохода следует проводить не реже одного раза в три месяца.В данной модели используется сталь марки 08 СР. Диаметр трубы в любом месте 57 мм. Эта печь способна построить помещение объемом не более 100 кубометров. м. Стоимость «Классики 00» колеблется в районе 9500 рублей.

Характеристики аппарата «Макси 01»

Данная модель укомплектована топкой закрытого типа. Облицовка выполнена из нержавеющей стали. В духовке устанавливается дымоход диаметром 120 мм. Номинальная мощность устройства достигает 7 кВт. В этой модели две секции.Топливо следует загружать не реже двух раз в день. Чаще всего используют опилки или брикеты. Способ установки духовки — открытый. Толщина корпуса 4 мм. Сварка труб производится в полуавтоматическом режиме. В этом случае следов от швов практически не видно. КПД 75%. Он будет стоить «Макси 01» примерно в 9100 рублей.

«Макси 02». Обзор

Модель фирмы «Булерьян» с водяным контуром имеет прочный кожух и большую загрузочную дверцу. Высота печи 845 мм, ширина 560 мм, глубина 810 мм.Мощность этой модели — 14 кВт. Этого достаточно, чтобы построить постройку до 250 кубометров. Дымоходы можно устанавливать различного диаметра.

Кроме того, следует упомянуть о большой массе печи. Эта модель весит 120 кг. Диаметр трубок в приборе — 76 мм. Толщина металла во всех секциях 4 мм. Использована сталь марки 08 СР. Все детали изготавливаются на специальном станке для плазменной резки. Благодаря этому духовой шкаф полностью герметичен. Управление устройством удобно.Тягу легко контролировать с помощью рычага, который находится на боковой панели. Цена «Макси 02» — 11500 рублей.

Модель «Макси 03»

Предельная мощность данной модели «Булерьян» с водяным контуром составляет 23 кВт. Целесообразнее использовать печь в различных цехах или на складах общим объемом не более 250 кубометров. м. Способ установки предусмотрен на полу. Материал теплообменника — нержавеющая сталь. Производитель установил печь закрытого типа.

Топливо необходимо загружать не менее трех раз в день. Могут использоваться брикеты, дрова, а также торф. В последнее время хорошо зарекомендовали себя пеллеты.

Вес аппарата 135 кг. КПД составляет 80%. В целом эту модель можно охарактеризовать как мощную и производительную. Использовать «Макси 03» в частных домах нецелесообразно.

Обзор печи «Макси 04»

Как и предыдущая печь, эта модель фирмы «Буглер» с водяным контуром чрезвычайно мощная.На небольших дачах использовать его невыгодно. Подставку для духовки можно заказать в любых размерах. Дополнительно приобретается загрузочная дверца со стеклянным окном (существенно улучшится внешний вид модели).

Вес данного агрегата — 165 кг. Работает по дереву и опилкам. Загрузку следует производить примерно два раза в день. В данной модели используется сталь марки 08 СР. Производитель предоставляет печь закрытого типа. Номинальная мощность устройства 33 кВт. Способ установки — открытый.Дымоход для него подходит диаметром не менее 150 мм. Количество секций — две. Стоимость «Макси 04» на рынке колеблется в районе 15500 рублей.

Духовка булерьян своими руками — ThisBuildis.com

Состав:

1. Общие
2. Принцип работы печи
3. Самостоятельное производство печи булерьян
4. Видео

Один из самых эффективных способов поддержания комфортной температуры в помещении. Помещение гаража считается отапливаемым с помощью специальных печей, изготовленных по технологии, которая носит название «булерьян».«

Такие печи выгодно отличаются от традиционных« буржуек »тем, что не требуют для своей работы большого количества кислорода и перегретого гаражного помещения, а именно его нагрева. Воздух, проходящий через такое устройство, обычно нагревается до температур порядка порядка температуры 60-150 градусов и затем подается в этом состоянии в зону нагрева. Обсудим, как сделать печь булерьян руками.

Общие

Печи типа «булерьян» обычно изготавливаются в виде монолитной конструкции, состоящей из из определенного количества сварных металлических труб.При розжиге печи, имеющей эти форсунки, обычный воздушный поток, в результате чего происходит быстрый нагрев всего помещения в целом.

Этот холодный воздух с пола проходит через нижние концы труб и после нагревания в зоне горения печи через верхнюю часть направляется в отопление помещения. способен «прокачивать» через систему трубок около 4-5 кубометров воздуха в минуту. Для типовых гаражных построек вроде теплого помещения эффективность считается более чем достаточной.

Принцип работы печи

Принцип работы такой топочной камеры довольно прост и чем-то напоминает работу газогенератора. Топка булерьянского типа стокера состоит из двух камер, в одной из которых процесс протекает медленно ( свечение) сгорание несгоревшего топлива с образованием до конца газовой смеси. Во второй камере происходит окончательное дожигание этих газов при условии подачи специального наддувочного воздуха, создаваемого встроенными форсунками.

В результате этого двухтопливного сжигания реализуется практически безотходное его использование, при этом КПД таких устройств может достигать 80% и выше.

Так как в теплом гараже (в отличие от жилого) высокие температуры не требуются — в такой печи рекомендуется устанавливать устройство регулирования рабочей температуры .

Существует три различных способа регулировки температуры булерьян в печи:

• с помощью силового регулятора (затвора), закрепленного на дверце;
• использование задвижки, установленной на дымоходе;
• интегрированный контроль воздуха, сочетающий в себе два упомянутых выше метода.

автономная производственная печь булерьян

булерьян автономная производственная печь с системой отопления частично требует значительных затрат сил и средств. В домашних условиях гораздо проще сделать печь из устаревшего старого водонагревателя.

Эти котлы ранее устанавливались в домах с центральным отоплением и обычно располагаются на чердаках зданий.

1. В нижней части котла нужно будет вырезать отверстие, через которое в печь должен поступать холодный воздух, в его верхней части вырезать несколько отверстий круглой формы, к которым затем привариваются специальные насадки, служащие для отвода нагретого воздуха.
2. Затем в месте расположения низа агрегата монтируют рабочую площадку для размещения сгоревшего топлива.
3. Для организации дожигания газа в верхней части камеры сгорания (стокера) необходимо установить отдельный патрубок. Нам потребуется прогреть воздух Стокером, принудительно подкачиваемый и тем самым обеспечивая усиленный приток холодного воздуха снизу (обеспечивает интенсивный газообмен). №
4. для вывода дыма необходимо построить дымоход, построенный из красного кирпича или просто из отрезка металлической трубы подходящего диаметра (можно использовать для этой цели и кусок трубы из асбеста).Асбестоцементные трубы не будут разрушаться под воздействием выхлопных газов, так как дым из топки выходит не очень высокой температуры.

Примечание! № Несмотря на то, что этот вид печи достаточно безопасен в использовании, вам не помешает принять дополнительные меры предосторожности и разместить их не ближе 1–1,4 метра изделий из дерева и горючих или легковоспламеняющихся материалов.

Также необходимо позаботиться о любой огнеупорной стойке для агрегата, так как она должна располагаться на расстоянии от уровня пола порядка 40-50 см.Использование специальной подставки обеспечит необходимое состояние печи и улучшит теплообмен между ее телом и окружающим воздухом.

В качестве импровизированной подставки можно использовать старый металлический диск на станке или свернутый на скорую руку кирпичный фундамент.

Видео

про изготовление печи мы говорили, сегодня вышла изюминка правил печи булерьяна.

Как сделать булерьян своими руками

Сделать печь своими руками для обогрева небольших подсобных помещений, гаража и других нужд вполне реально.Имея навык работы со сваркой, немного металла и желание, вы легко сможете сделать булерьян своими руками. Эта статья предлагает практические советы и инструкции по установке.

Средний КПД булерьяна около 80% (показатели обычной буржуйки 10-15%), при минимальном расходе топлива он легко обогреет средний гараж. Вот только популярность и эффективность этого отопительного прибора ярко отражается на его цене, а это в среднем около 15 тысяч рублей.При желании такую ​​печь можно сделать своими руками, имея навык работы со сваркой и необходимыми инструментами.

Приборы:

1. Сварочный инверторный аппарат.
2. Угловая шлифовальная машина.
3. Сверло.
4. Различные инструменты под рукой (плоскогубцы, молоток, напильник и т. Д.).

Необходимые материалы:

1. Труба квадратная 50х50х4,0 — 27 м.
2. Труба профильная 30х20х2,0 — 0,76 м.
3. Труба профильная 40х25х2,0 — 2 м.
4. Трубка? 15 мм — 60 см.
5. Листовой металл 5 мм — 3 м ² .
6. Листовой металл 100 мм — 0,1 м ² .
7. Трубка? 95 × 5,0 — 1 м.
8. Провод? 10мм — 0,5м.
9. Петли гаражные — 2 шт.

Изготовление каркаса

Делим профильную трубу на отрезки по 1500 мм, из которых с помощью болгарки и сварочного аппарата изготавливаем следующие детали:

Таких элементов понадобится ровно 18 штук. Четыре из них должны немного отличаться: с каждой нужно снять по одной насадке, которая представляет собой трубку диаметром 15 мм и длиной около 100 мм.

1 — движение воздуха; 2 — трубка? 15 мм

Складываем полученные заготовки друг на друга стопкой так, чтобы они образовали каркас в виде правильного шестиугольника, слегка прихватив сваркой.

Внимание! Детали с насадками должны быть внизу, по две с каждой стороны. Они будут подавать воздух в камеру дожигания.

Получившийся каркас аккуратно свариваем инвертором и зачищаем сварочные швы.

Изготовление камеры дожигания

Вырежьте две заготовки из листовой стали толщиной 5 мм.

И свариваем их внутри получившегося контура, при этом формируя камеру дожигания. Не забывайте, что трубки с форсунками должны оставаться перед перегородкой, как раз на пути движения газа.

Обшиваем каркас железом

Из листового металла (3 мм) нарезаем стальные полосы 400 × 50 (18 шт.) И 350 × 50 (36 шт.). Обвариваем ими боковины нашего булерьяна. Следите за качеством работы — любой оставшийся зазор — это «лазейка» для дыма.В результате должна получиться некая шестигранная труба длиной 900 мм, разделенная на две камеры противопожарным сепаратором в соотношении 1: 3.

Изготовим переднюю и заднюю стенки нашей печи из того же листового металла, что и полосы. для обшивки каркаса.

При помощи болгарки вырезаем два правильных шестиугольника со стороной 40 см. В той части, которая будет служить задней стенкой, наверху одного из углов, будет ли у нас отверстие для дымохода? 85 мм, которые после примерки должны полностью оказаться в меньшей камере — в форсажной камере.

В передней панели делаем отверстие в центре нижнего отсека в виде квадрата размером 250 × 250 мм. Именно через него дрова будут подаваться в топку.

После прорезания технических отверстий привариваем обе заготовки к своим рабочим местам.

Важно! Не забывайте в процессе работы болгаркой отшлифовать все сварочные швы. Во-первых, в дальнейшем во многих местах шлифовать будет проблематично, а во-вторых, после зачистки шва особенно хорошо видно его качество..

Изготовление дымохода

В качестве дымохода будем использовать толстостенную трубу (? 95 мм) длиной 50 см. Также необходимо сделать задвижку для дымохода, с помощью которой можно будет регулировать скорость движения уходящих газов. Для этого из листового металла вырезаем круг, соответствующий внутреннему диаметру дымохода (? 85 мм) по схеме. Также нам нужен провод? 10 мм.

Перед установкой дымохода на печь на расстоянии 70–100 мм от начала трубы в ее стенках просверливаем сквозное отверстие диаметром 1 см.Продеваем имеющуюся проволоку, предварительно согнутую буквой «Г». И к нему, прямо в дымоход, прихватываем саму заслонку.

Важно! В процессе работы следите за тем, чтобы случайно не приварить ее к стенке трубы, а также не оставить окалину внутри.

После установки клапана аккуратно привариваем дымоход к задней стенке Булерьяна, по краю проделанной ранее дыры.

Изготовление топочного люка

Приступаем к монтажу топочного люка.Горелочное отверстие на передней крышке по периметру «затягиваем» профилированной трубой 40 × 25 мм.

Из листового металла толщиной 10 мм вырезаем квадрат со сторонами 330 мм (это будет лицевая сторона двери). Отходим от края плиты 42 мм, рисуем на нем второй квадрат чуть меньшего размера со сторонами 246 мм и также ошпариваем профилированной трубой 40х25. Получившийся каркас привариваем к стальной крышке толщиной 5 мм. Дверь готова.

Воздуходувка или организация подачи воздуха в топку

Переходим к установке нагнетателя по аналогии с конструкцией дымохода, с той лишь разницей, что выдвижной лепесток здесь будет в виде цельного круглого -без вырезанной четвертины, а длина трубы? 95 всего 140 мм.

В уже изготовленной нами крышке делаем сквозное отверстие диаметром 95 мм и ввариваем в него нагнетатель. С его помощью удобно регулировать подачу воздуха в топку, а значит поддерживать интенсивность горения.

Установка навесов на дверцу топки

Перед тем, как приварить навес к дверке, ее необходимо настроить и обездвижил его сваркой в ​​2-3 местах. Затем по всей его площади на расстоянии 40 мм от торцов привариваем две профильные трубы 30х20х2 длиной 380 мм так, чтобы они выступали на 50 мм за периметр люка со стороны навесов.Именно к ним мы будем приваривать гаражные петли.

Совет: если навесные петли не доходят до лицевой плиты топки, можно также приварить к ней пару обрезков профильной трубы.

Установка замка

Для изготовления замка понадобится токарный станок, а в случае его отсутствия можно заказать замок для печи и приварить его к люку печи. Только после того, как замок будет приварен, можно срезать места сварки, обездвиживающие дверцу, и окончательно отшлифовать болгаркой все сварочные швы готовой печи.

По желанию заказчика для большей устойчивости крепятся к печи из профилированной трубы или металлического уголка на 4 опорные стойки.

Как видите, в технологии приготовления булерьяна нет ничего сложного. Имея терпение, желание и необходимый инструмент, сделать печь сможет каждый человек с минимальным опытом работы с металлом ..

Печь «Булерьян»: рецензия на невыходы

Vykurovací systém «Buleryan» je celosvařená ocelová konstrukce, po stranách kterých je několik trubek.Studený vzduch vstupuje z podlahy, proniká dolními trubkami potrubí a ohřívá. Потом себе трубки пршитлачи и охржее топне телесо огрживаче.

Z horních trubek vytéká vytápěný vzduch, který je rovnoměrně rozptýlen po místnosti. Již 15 минут по запалeни pece dosahuje vzduch teplotu 120 ° C.

Přehledy hlavních výhod

Uživatelské recnze o peci «Buleryan» vám umožní zjistit, co. Je to docela kompaktní, ale snadno se vyrovná s vytápěním místnosti do 100 m ² .Pokud si koupíte výkonnější zařízení, bude možné vytápět pokoj až do 400 m ² . Doba mezi záložkami palivového dřeva současně činí 12 hodin. Podle uživatelů je během provozu nutné, aby dřevo bylo v peci jen několikrát denně, takže pec udržuje v místnosti konstantní teplotu.

Pokud chcete koupit topnou pec «Булерьян», měli byste si o ní přečíst Recenze. Z nich se můžete dozvědět, že palivové dříví se spálí při určité rychlosti, která je ovlivněna výkonem. To také ovlivňuje typ dřeva.Pouze 3 hodiny poté, co zařízení začne pracovat, se pokoj zahřeje a vzduch v něm dosáhne přijatelné teploty.

Покуд е область псобива, допоручение себе инсталлировать неколик пеци небо закупить едну еднотку, ,ежиж великость будет odp Taková pec, podle uživatelů, je nejen pohodlná, ale i univerzální. Nevytváří kouř a saze v místnosti, šetří palivové dříví a také má pohodlné dveře prokládku palivového dřeva, což zjednodušuje provoz.

Hlavní nevýhody

Pokud se rozhodnete nainstalovat pec «Buleryan» v garáži, odborníci doporučují přečíst recnze o tom.Mezi nimi bychom měli zdůraznit schopnost zařízení pracovat výhradně v důsledku palivového dříví. Je třeba také zmínit, že Velké množství plynných plynů nikdy nehoří, do nich se nedostává komínové potrubí.

Palivové dřevo zcela nespálí, kamny kouří současně a saze spadají do komínového potrubí. На vyžaduje nutnost odstranění trubky ve výšce 3 m od výšky pece. To vše jsou dodatečné náklady, ke kterým je třeba dodat, že trubka potřebuje tepelnou izolaci. Nezáleží na tom, zda je konstrukce vyrobena z kovu nebo z cihel.

Přehledy pece s dlouhým spalováním «Buleryan» také říkají, že kondenzát z vody, sazí a dehtu se hromadí v komíně během provozu. To je způsobeno skutečností, že palivo nevyhoří úplně. Trubka je koksována a při zapálení vzniká nepříjemný zápach, což je zvláště důležité po dlouhé době volnoběhu.

Spotřebitelé vydávají ještě jednu mínus, což je vyjádřeno skutečností, že prach hoří na horkém kovu konstrukce. Atmosféra místnosti se nezlepšuje. Принцип черты верхней части тела к таковым видам: конструкция и урчена про преныос тепла с поврчху…………………………………….На jedné kartě není snadné zajistit dlouhý spalovací a maximální přenos tepla. К тому будет музыкой звука настроения вентиляции. Recenze pece pro «Buleryan» říkají, že hoření metodou korupce způsobuje mnoho vedlejších účinků.

Перейти к аналогу «Булериана»

Получить уведомление о лучших песнях «Булерьян», «Бренеран», и это студий. Toto zařízení je analogické pro konvekční zařízení a je vývojem profesora Butakové. Еднотка е тотожна с «Булерьян», але друга е овоцем немецкое вывоье, затимко «Бренеран» был попрве пропущен в Руску.

Návrh se liší od velké části vzduchových trubic «Bulerian» и jjich působivého počtu. Jsou ukryty v pouzdře a přívod vzduchu probíhá v pravém úhlu. Podle uživatelů je případ provden ve formě rovnoběžnosti. Komín se zavádí do horní roviny.

Pro popel má design vestavěnou zásuvku, systém je doplněn roštem. Je to vstupní bod komína, který dělá použití sporáku není velmi pohodlné. Když změníte polohu ventilu na potrubí, můžete se snadno spálit na horní části tělesa nebo na základně potrubí.Jak zdůrazňují zákazníci, klapka motoru nemá zámek a při pokusu o vystavení dmychadla sami se pohybuje pod závažím.

V peci spálí dřevo téměř úplně, zbylo jen minimální množství. V konvekčních pecích ruské výroby se podle spotřebitelů nacházejí nedostatky, jsou vyjádřeny v nepřítomnosti prvků, stejně jako špatně vyrobené švy. Покуд si přečtete recnze o pece s dlouhým spalováním dřeva «Булерьян», můžete pochopit, že nemá takové vady. Nejmenší modely jednotek stojí asi 9000 руб.

Recenze o funkcích provozu «Buleryana» v obytném domě

Pro domy přechodného pobytu a venkovských domů je Buleryan ideálním řešením. Mnoho spotřebitelů však podle jejich pochybností pochybuje o tom, zda je vhodné instalovat takové zařízení v obytných prostorách. Zde se názory zákazníků liší, takže stojí za to vážnější přístup ke studiu tohoto problému.

По предварительному запросу о Булерьян пеци будете schopni pochopit, že подобна instalace může mít negativní dopad na zdravou atmosféru doma.S částí vzduchu uvnitř konstrukce je nasáván obyčejný prach, který se nejprve zahřeje a začne hořet. Tepelný rozklad nevyžaduje příliš vysokou teplotu. Kupující zdůrazňují, že produkty spalování prachových částic jsou přítomny ve vzduchu a mohou mít negativní dopad.

Abychom se dostali z této situace, je nutné zakoupit «Булерьян» и конвенциональная трубка. První bude vytápět dům a druhý — удржовать konstantní teplotu. Odborníci zdůrazňují, že se správným umístěním «Buleryana» и dodržováním základních pravidel a frekvencí je přípustné použít podobnou instalaci věytné budov.

Provozní Recenze

Budete Spojeni s používáním Trouby, pokud budete věnovat pozornost jeho provozu. Výrobci tvrdí, že popsaný návrh je univerzální. Někdy je dokonce ve srovnání s kotlem na tuhá paliva. Nicméně toto přesvědčení ne tak úplně správně.

Nejlepším palivem pro pec je dřevo. Doporučuje se používat nehořlavé horniny. To by mělo zahrnovat:

• bříza;
• topoľ;
• akácie.

Палетка брикетов jsou skvělé.Podle spotřebitelů je lepší zapalovat dřeviny, ale brikety jsou ideální processes hoření. Během zapalování nepoužívejte hořlavé látky. Přehledy kachl Buleryan říkají, že je doporučeno je uschnout na sporáku před položením palivového dříví a jejich spalování bude účinnější.

Výše ​​uvedené období práce na jedné záložce paliva bude relatední pouze tehdy, když je pec plně naplněna. Nestavte komínové Trouby Menší, než doporučuje. Aby bylo zajištěno úspěšné spalování, je nutná dobrá přilnavost, která je možná pouze při celkové výšce komína 5 m.

Spotřebitelé zdůrazňují, že potrubí by mělo být shromažďováno proti, nikoliv ve směru pohybu plynů. To zabrání tomu, aby pryskyřice spadla na podlahu, která vyteká z otvorů Trouby. Při správné instalaci komínu se pryskyřice vrátí a spálí. Majitelé soukromých domů, kteří úspěšně používají Buleryan, si všimněte, že dvakrát do roka byste měli zkontrolovat kouř. Для устранения проблем с topným zařízením.

Zpětná vazba na funkce instalace

Buleryan 100 pec, недавнее, které jste si mohli přečíst podle spotřebitelů, by měly být instalovány v určité vzdálenosti.Vzdálenost by měla být rovna 1 m. Pokud jsou povrchy pokryty omítkou, lze tento parameter snížit na 75 cm.

«Булерьян» — это обвикле, установленный на подставке, где есть декоративные элементы и яко функциональный првек. Uvnitř se spotřebitelům doporučuje, aby vytvořili místo pro palivové dřevo. Obvykle je základna z hromád.

Názory na vlastnosti čištění

Po přečtení Recenzí a nedostatk buleryské pece se můžete rozhodnout, zda byste měli koubíven takov pro.Pokud jste však již vybrali, musíte se podívat na to, jak se provádí čištění. Nezáleží na tom, jak vysoká je kvalita topného zařízení, čas od času vyžaduje údržbu. «Булерьян» может потребовать защиты от вредных веществ. Поднимите место, где вы находитесь, выйдут на следующий уровень:

• nedostatek trakce;
• zhoršení tání;
• obtížnost zavírání brány.

Pro čištění můžete použít jednu z několika technologií. Hlavní věc je, že je to bezpečné.Возьмите nevýhody pece «Buleryan» naznačují, že takové zařízení může být zdrojem zvýšeného nebezpečí. Spotřebitelům se nedoporučuje používat takové Oblíbené hořící spalování. Tato metoda je nebezpečná, i když účinná. Některé statečné duše rozhodují o tomto extrémním pohybu.

Její podstatou spočívá v ohřevu potrubí na teplotu, kdy se kov zbarví červeně. Pryskyřice se za takových podmínek jednoduše vyhoří a komín je vyčištěn. Odstranění, podle kupujících pece, může být také mechanické.Chcete-li to provést, použijte speciální tyč, s níž se musíte dostat do potrubí ze střechy.

Делька комина над поврчем, меле быт аси 3 м, такие тэнто пршиступ нени мене без небезпечных поужитй поиштени. В зиме такой манипуляции нестой за то. По предварительному запросу «Булерьян» выбирайте сами себе — скрже скло. Pokud je komín důkladně ucpaný a není možné ho vyčistit zhora, můžete klepnout na trubku. Část pryskyřice však zůstane na svém místě.

Kuřák je někdy vyčištěn zevnitř, ačkoli je tato možnost spíše komplikovaná.Z šrotového materiálu musíte udělat něco jako skládací metr s rukama na konci. Můžete použít hliníkový roh nebo trubku. Návrh пользователя měl být docela snadný. Výška potrubí je slušná a pokud je zařízení těžké, bude podle majitelů Buleryany zcela náročné vyčistit.

Ekonomičtější a snadnější použití tvrdého, ale flexibilního drátu nebo kabelu. Jeho konec je zapotřebí k zapnutí kroužku průměr trubky a vyčistěte komín přes kondenzační nádrž. Ze slov majitelů domů, kde je nainstalován «Buleryan», má tento postup jeden mínus.Vyjadřuje se tím, že v processu se vytváří spousta nečistot, ale musíte vyčistit více než hodinu.

Recenze «Buleriane» s vodní košili

Recenze majitelů o peci «Buleryan» nám umožňují pochopit, že v prodeji najdete návrh s vodním okruhem. Prostory se pomocí podobné instalace ohřívají aktivní účet cirkulace výměníků tepla. Taková pec, podle kupujících, je neobvyklá a zároveň jednoduchá zařízení. Tělo má tvar válce a skládá se ze dvou úrovní. Připomíná obyčejný sud.

Přehledy buleryské pece umožňují pochopit, že nižší konstrukcí je požární komora, která je nezbytná pro předběžné zapálení a zvýšení teploty na úrove kurove. Horní oddíl je zapotřebí pro spalování dřevěného plynu. Hlavním úkolem pece je ohřívat vodu ve velkém objemu. Podle kupujících má zařízení prvky, které rozdělují energii na vytápění a ohřev vody.

Charakteristiky provozu pece s vodním okruhem

Během instalace vstupuje horká voda do topného systému nebo do zásobní nádrže a zajišťuje tak příjemnou teplotu domlotu dom.Spolu s tímto zařízením doporučujeme používat destilovanou vodu. Topný systém bude uzavřen. Kromě této vody můžete používat nemrznoucí chladicí nemrznoucí směs, která je univerzální kompozicí. To vám zajistí ochranu proti námrazě, pokud nejste v domě trvale.

Na závěr

Z vnější strany se Trouba připomíná pevný ocelový buben. Zařízení má silné stěny, sadu trubek a tepelně odolný povlak. To vše přispívá k rychlému ohřevu vzduchu a jeho rovnoměrnému rozložení v celém domě.Zařízení pracuje na Principu přirozené konvekce.

Když si spotřebitelé přečtourenze bulerijské pece, chápou, že tato instalace má výhody ve formě vysoké účinnosti, stejně jako efektivity práce, ale také vlastních nevích. Ты jsou vyjádřeny v konstrukčních rysech. Zajišťuje přítomnost otevřené spalovací komory, která vede k nadměrnému vysoušení vzduchu a šíření specificického zápachu.

Kapičky kondenzátu se mohou usazovat na potrubí v peci, protože pomalé tření paliva přispívá k ochlazování výfukových plynů.Ale kupující byli schopni zvládnout tuto nevýhodu. Doplňují konstrukci skříně.

.
