Буржуйка своими руками фото: 100 фото самых лучших проектов и способы постройки печей

Кто авторы самоделок?

Многие россияне уверены, что это только российское нехитрое изобретение. И несколько ошибаются. В США такие же самоделки не одно столетие использовались, называясь «толстобрюшками», в Японии — «дарумами».

Возрождение буржуек пришлось в России на вторую половину 20 века из-за массового появления гаражей, садовых участков, где они были единственным средством обогрева тонкостенных зданий.

После усовершенствования этих мини-печей — и для приготовления пищи: кастрюля или сковородка помещались на приделанной сверху плите.

Пока их не заменили централизованной подачей метана, газобаллонными плитами или дровяными из кирпича.

Чем привлекательна буржуйка?

Главной её особенность заключается в простоте конструкции. Даже с множеством добавлений в неё принцип работы металлической печки остается прежний: горит всё, что под руками и обогревает дачников.

Хотя при этом половина тепловой энергии улетучивается через прямоточную трубу. Но никто не списывает в утиль даже поржавевший от времени источник обогрева.

Такую печку-времянку легко изготовить за день – два. Но предварительно составьте чертежи буржуйки своими руками. В дело идет многое из того, что хранится в чуланах сельских домов, дач. Это молочные и водяные металлические (только не дюралевые) бидоны, бочки из-под солярки, растительных масел, трубы, коробы, уголки.

Ничего дорогого, в том числе и инструмента – он в селах у каждого хозяина под рукой. Качественная сборка с помощью газо-или электросварки.

Но с этим помогут соседи, у которых агрегаты имеются. Сварочными  аппаратами обеспечивается большая надежность и жесткость сборки. О том, как сделать буржуйку своими руками, пошаговая инструкция ниже.

Мастерим буржуйку из стального бидона

Запаситесь закаленным зубилом, молотком, дымовой трубой, куском прута диаметром 0,6 – 1,0 см. Подготовьте электродрель со сверлом на один сантиметр в диаметре. Если есть болгарка, вы ускорите сборку в два раза.

В одной части крышки, в самом низу, просверлите 5 – 7 отверстий для будущей тяги. Согните длинный прут змейкой и с ножками, не менее четырех. Это будут колосники, когда вы их вставите в бидон.

Змейку распрямите внутри так, чтобы она легла горизонтально и прочно сразу выше отверстий. На этом «гриле» будут гореть дрова, а сквозь отверстия и с помощью дымовой трубы пойдет хорошая тяга воздуха. Он будет катализатором горения.

Для дымохода приспособьте отрезок водяной трубы, даже б/у, диаметром 7-8 дюймов. Возле днища или на самом донце, строго перпендикулярно колосникам прорубите зубилом или пропилите болгаркой круг.

В него вставьте трубу на несколько сантиметров, а снаружи зафиксируйте крепко хомутом на болтах или приварите к бидону. Бидон-печка рассчитана на горизонтальное положение.

Приварите к ней ножки и ставьте там, где буржуйка будет греть дом, гараж. Это очень огнеопасное устройство, поэтому поставьте на металлический лист и хотя бы на полметра от деревянных конструкций.

Недостаток печки: на ней даже чайник не нагреете – не на что поставить. И все же это будет эффективная буржуйка своими руками, а об усовершенствованиях читайте ниже.

Печка из бочки

Она исправит положение, и на этой буржуйке даже борщ сварите и котлеты пожарите. Подойдет не только старая бочка, но лучше, если это будет списанный газовый баллон на 50 л.

У него стены толще, они будут нагреваться чуть дольше, но и тепло больше станут держать. Это идеальная печка-каменка для сауны. А если обложить морской или речной галькой, другими крепкими камнями, то легко будет пар в помещении поднимать.

Стоять она будет вертикально. Поддувалу также будет достаточно места, а в топку над ним можно заложить уйму дров. Вытяжную трубу можете изготовить не прямую, а с коленями для большей отдачи тепловой энергии в парной.

Если буржуйка необходима для дачного домика, то приварите сверху металлическую площадку, на ней будете и пищу, и чай готовить.

Сохранение тепла в буржуйке

Для этого необходимо обложить две третьих её части огнеупорным кирпичом, поставив его на горизонтальные ребра, оставив свободный доступ к топке и поддувалу. Это будет тепловой экран, сохраняющий выработанную энергию гораздо дольше. В кирпичах же надо просверлить дыры для лучшей отдачи тепла.

Второй вариант: буржуйка плюс водогрейка. Обварите газовый баллон, из которого изготовлена печь, листовой сталью не менее трех миллиметров толщины.

Чтобы в получившейся емкости вмещалось не менее 30 л воды. К ней приварите патрубки входа и выхода воды, подсоедините трубопроводы для обогрева соседней комнаты. Для лучшей конвекции подключите небольшой циркуляционный насос.

Буржуйка на пропане

Идеальная печка – газовая буржуйка, изготовленная своими руками. Ей не нужна дымовая труба, потому что дым при сгорании газа не выделяется. Аналог её – комнатная газовая печка с духовкой.

Изготовить не сложно – возьмите… готовую буржуйку, введите в нее стальной трубопровод с форсункой от старой газовой плиты. Его подсоедините к стандартному газовому шлангу с редуктором от бытового газового баллона.

Точного расхода на буржуйку нет, можно ориентироваться по кухонной плите на 4 конфорки. Емкости баллона (на 50 л) с 21 кг пропано-бутана хватает на 34 часа работы такой плиты.

Если что-то непонятно из наших рекомендаций, просмотрите видео изготовления буржуйки своими руками.

Фото буржуйки своими руками

Также рекомендуем просмотреть:

Буржуйка для дачи своими руками: чертежи + фото

Приложив совсем немного усилий и смекалки вы вполне можете соорудить компактную печь буржуйку для дачи своими руками, а мы поможем вам разобраться в деталях строительства и учесть все необходимые мелочи.

Буржуйка для дачи

Если вы будете четко следовать нашим инструкциям — у вас может получиться довольно таки симпатичная печка, такая как на фото ниже:

Это изобретение из металла известно уже очень давно, но и сегодня не потеряло своей актуальности. Любимые многими дачные участки не всегда снабжены газом, а электроэнергия сегодня стоит недешево. Проводя за городом весенние и осенние дни, когда ночи стоят холодные, волей-неволей задумываешься об изготовлении отопительного прибора, который сможет согреть комнату дачи и вскипятить чайник. Вот и приходит на помощь такое изобретение человечества, как печка-буржуйка.

Это тем более актуально, если рядом с вашим участком находится лес или большая посадка деревьев, где можно найти сухие ветки -вы всегда будете обеспечены экологически чистым топливом.

Ее конструкция может быть самой разной – от совсем простой или более сложной. Чтобы знать, какие бывают буржуйки, и из чего их можно сделать, нужно рассмотреть несколько вариантов.

Виды буржуек, которые можно установить на дачу

Такую печку можно изготовить из любых металлических емкостей или толстостенного металла. Естественно, вам обязательно понадобятся инструменты, которые помогут справиться с этой нелегкой, но творческой работой. Для изготовления буржуйки хорошо подойдет старый газовый баллон или два баллона, в зависимости от модели печи, двухсотлитровая бочка, трубы диаметром 50 см или просто листы металла толщиной 3—5 мм и уголок.

Простейшая буржуйка из бочки

• Эта модель буржуйки выполнена из металлической бочки, к которой приварены ножки.
• Затем вырезана в виде прямоугольника часть дна и посажена на петли — так получилась дверца топки.
• В конце перевернутой набок емкости устроено круглое отверстие, к которому приварена дымовая труба.
• На дно печки, необходимо уложить решётку-колосник, чтобы оно не прогорало, и печь сохраняла тепло как можно дольше.
• Сверху бочки приваривается толстая стальная проволока для того, чтобы можно было поставить кастрюлю или чайник — таким образом, получается варочная панель. Это самый простой и доступный способ сделать буржуйку.

Классическая вертикальная конструкция из бочки или трубы

Еще одна модель, которую можно изготовить как из трубы, так и из бочки. Она несколько сложнее предыдущей, но и КПД этой печки будет гораздо выше.

• На емкости делаются надрезы и изымаются участки, из которых будут сделаны дверцы для топки и поддувала. Привариваются петли и на них вешают дверцы с затворками.
• Внутри емкости устраиваются подставки для колосника.
• Если печь делается из большой по диаметру трубы, у нее заваривается дно, и к нему закрепляются ножки. Также заваривается ее верх – получается своеобразная варочная панель, в которой делается круглое отверстие для дымохода.
• Если печь устраивается из бочки, она уже имеет дно и варочную поверхность. К ней также привариваются ножки и дымоход.

Труба для изготовления буржуйки предпочтительнее, чем бочка, так как ее срок службы будет более долгий. КПД печи, сделанной из трубы, имеющей более толстые стальные стенки, гораздо выше, чем у буржуйки из бочки.

Такая печь отлично подойдет для дачи, но так же, как и любая буржуйка, требует при ее эксплуатации соблюдения техники безопасности и изоляции от горючих предметов, деревянных полов и стен.

Буржуйка из газового балллона

Этот вариант буржуйки выполнен из газового баллона. Он не имеет варочной плиты, что сокращает функции печки до одной — отопление помещения.

• В дне будущей печки высверливаются отверстия для сброса золы в приваренный под импровизированной решеткой зольник, который делают из металлического листа. Зольник играет роль и поддувала — для его закрывания устраивается небольшая дверца. Далее к нижней части буржуйки с помощью сварки закрепляются ножки.
• Из дна баллона, ставшего теперь  передней стенкой печи, также вырезается часть, которая будет служить дверцей, затем она устанавливается на приваренные петли. В противоположной стороне от топки приваривается труба. Она может быть установлена сверху баллона или находиться сзади печи.

Это тоже достаточно простая конструкция буржуйки, которая может быть выполнена самостоятельно.

Особое удобство — широкая варочная поверхность

Другой вариант печки-буржуйки из газового баллона делается следующим образом:

• Обрезается его верхняя часть, где будет находиться дверца, и боковая часть — для устанавки варочной панели.
• Далее к будущей печке привариваются ножки, и устанавливается дверца.
• В варочной панели вырезается круглое отверстие для дымоходной трубы.
• Лучше всего в донной части печи сделать отверстия и предусмотреть зольник.
• Для безопасной эксплуатации буржуйку нужно обязательно установить на негорючий материал, а если стены здания деревянные, то без их изоляции тоже не обойтись.

Эта модель достаточно проста в исполнении и хорошо подойдет для использования на дачном участке или в гараже. Варочная панель имеет достаточную площадь, чтобы на нее можно было поставить одновременно чайник и кастрюлю или сковороду.

Можно и несколько усложнить задачу, подняв при этом эффективность своего изделия. Так, буржуйку для дачи своими руками делают и из двух баллонов, как, например, показано на приложенном видеоролике:

Видео — Процесс создания печи буржуйки своими руками

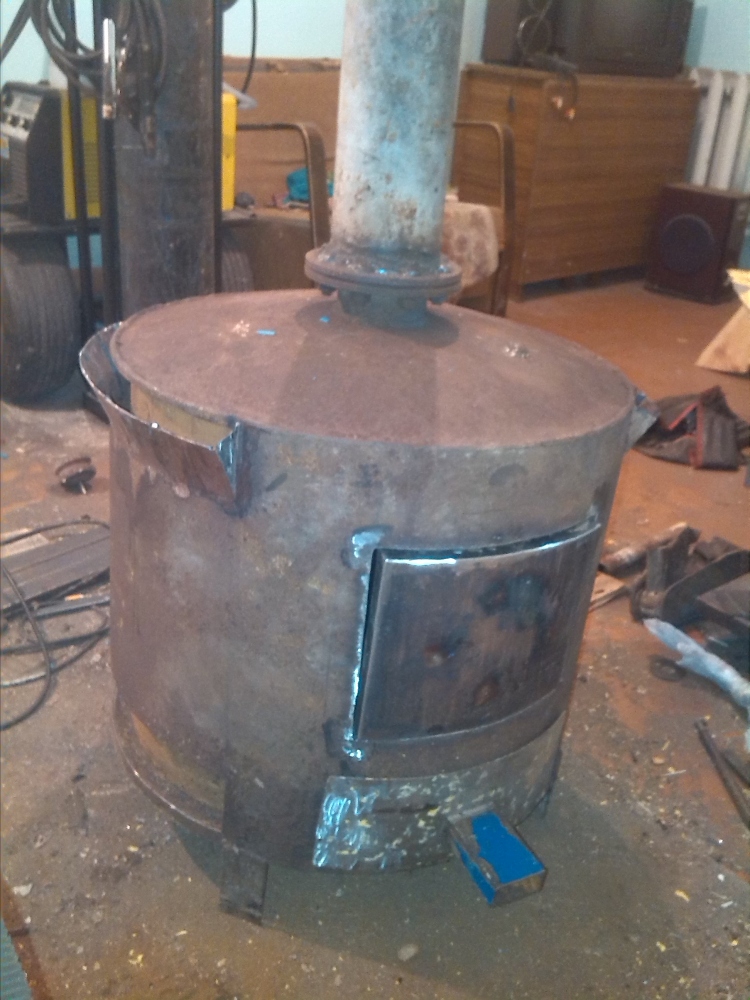

Более сложный вариант буржуйки из куска металлической трубы, в нижней части, которой в виде дна закрепляется решетка.

Простенькая, на первый взгляд, но очень эффективная

Верхняя часть вырезанный из листа металла круг, в нем проделывается отверстие, затем в него вваривается труба дымохода. Вся эта конструкция вмуровывается в сложенный из четырёх-пяти рядов кирпичный короб, который будет выполнять роль поддувала. Его высота рассчитывается по ширине поддувальной дверцы. Печь устанавливается стационарно, дымоход может быть выведен через стену или крышу.

Вариант буржуйке на отработанном масле

Существует и такой вариант, как буржуйка, работающая на отработанном масле, которое заливается в нижний бак и поджигается. Есть у этой печки несколько недостатков — это то, что она способна согреть совсем небольшое помещение, и то, что ее работа может привести к появлению запахов от сгорания топлива. Нужно сразу отметить, что этот вариант больше подойдет для гаража или подсобки, нежели для жилого помещения, но на заметку его взять нужно, так как на дачном участке тоже может присутствовать гараж.

• Из железного листа вырезаются необходимые элементы – (форма может быть круглой или прямоугольной), и из них изготавливается бак для топлива.
• В верхней части бака прорезаются два отверстия для трубы и для заправки топливом. Второе должно иметь сдвижную крышку.
• К получившемуся баку привариваются ножки.
• В большое отверстие вваривается труба с маленькими круглыми прорезями, через которые происходит попадание внутрь воздуха.
• Затем делается верхний бак — камера вторичного сгорания, которая приваривается к трубе с прорезями.
• В верхнем баке крышка должна быть съемной, и в ней должно быть отверстие для дымохода, который выводится на улицу.

После полной сборки можно приступать к испытаниям этого вашего проекта.

Топку можно обложить кирпичом

Эта модель печки-буржуйки — хороший выбор для использования ее на даче. Аккуратная форма делает ее приемлемой для любого дачного интерьера. Она поможет не только согреть помещение, но и приготовить пищу, так как имеет достаточно большую варочную панель. В конструкции все очень хорошо продумано, в том числе и величина внешних поверхностей и топки, в которой достаточно места для заполнения ее дровами. Эти качества речи позволят быстро нагреть холодную комнату.

• Для изготовления понадобятся листы толстого металла в 3—5 мм, уголок и труба для дымохода.
• Сначала готовятся все части конструкции по заранее приготовленной схеме.
• Плоскости соединяют металлическими уголками с помощью сварки — они же будут служить и ножками для печки.  С нижнего торца ножек необходимо укрепить пластины из металла, примерно 10×10 см для большей устойчивости.
• Топку от поддувала-зольника должна отделять решётка-колосник. Далее на петли закрепляются дверцы топки и поддувала.
• Затем в задней части варочной панели делают круглое отверстие для дымохода, крепят его и выводят на улицу.

Очень удачный экономичный вариант

Самый удачный и эффективный вариант буржуйки, который имеет высокий КПД, и отлично будет согревать комнату дачи долгие годы. По форме и материалам она, казалось бы, ненамного отличается от предыдущей модели, но внутренняя ее конструкция несколько иная. Это помогает печи остывать намного дольше и больше отдавать тепла в комнату, а не выпускать его в трубу. Таких эксплуатационных качеств помогают добиться две металлические пластины, которые закрепляют в верхней части печи около дымохода. Они создают препятствия быстрому выходу горячего воздуха напрямую в трубу. Одна из пластин приваривается к передней внутренней части буржуйки, вторая к внутренней задней стенке. Таким образом, созданный «лабиринт» ждя продуктов сгорания заставляет их огибать эти пластины, и в созданных верхних камерах осуществляется дожиг газов. Буржуйка такого типа может оставаться горячей до 11—12 часов. Мало того, на варочной панели есть съемная крышка конфорки, которая позволит быстро нагреть воду в чайнике.

КПД такой буржуйки доходит до 70% , в среднем теплоотдача составляет 1360 Ккал/ч. Варочная панель нагревается до 150—160 градусов, боковая панель — до 100—110 градусов.

Не нужно сомневаться в том, что печь-буржуйка пригодится на дачном участке — около нее приятно посидеть в дождливую погоду или холодным вечером, слушая, как закипает на плите чайник.  Если есть возможность и умение, обязательно сделайте ее самостоятельно — тем самым вы сэкономите достаточно большую сумму денег.

какие лучше, фото, схемы, чертежи, проекты

Наиболее простая печь буржуйка для дачи делается из самых доступных материалов, порой — даже из подходящих отходов. Топливом служат дрова или опилки, гораздо реже — уголь.

Купить печь буржуйку, или сделать своими руками

Следует отметить, что сама идея экономии средств от самостоятельного создания печки буржуйки является весьма сомнительной. Согласитесь, что тягаться со стоимостью промышленных методов обработки металла просто нелогично.

Даже при использовании бесплатного сырья стоимость расходного материала (электроды, отрезные круги, шлифшкурка и т.д.) сведет на нет экономию на металле. Разве что удастся приспособить под печь корпус газового баллона, толстостенной железной бочки или другого металлического хлама.

В результате получится простая конструкция, но вот хорошие показатели ее теплоотдачи и эффективности, скорее всего, будут далеки от идеальных. Совершенно другая история — если печь буржуйка своими руками создается для поиска повышения КПД или реализации собственных теплотехнических идей. В таком случае ее создание полностью оправдано и вполне может принести ощутимую экономичность.

Конструкция буржуйки, на первый взгляд, предельно проста. Это обычный ящик-топка закрытого типа с дверкой для загрузки топлива и нижней дверкой-поддувалом, через которую поступает воздух, необходимый для процесса горения.

Печь буржуйка для дачи: принцип действия и конструктивные особенности

Наука теплотехника говорит нам, что процесс горения сухого топлива в закрытом пространстве можно регулировать двумя способами: дозированным доступом окислителя (воздуха, кислорода) и изменением скорости отвода продуктов сгорания путем регулировки площади сечения дымохода. На практике используются одновременно оба метода, и именно благодаря этому достигается максимальный КПД сгорания топлива.

Связь объема топки и площади сечения дымохода

Чтобы не углубляться в теоретические выкладки, воспользуемся готовым проверенным инженерным подходом. Согласно ему, диаметр дымохода, выраженный в миллиметрах, рассчитывается по такой формуле:

Диаметр = 2,7 х объем топки (в литрах)

Так, для дымоходной металлической трубы самого ходового диаметра 110 мм — объем топки печи буржуйки получается чуть более 40 л. К слову сказать, большинство недорогих печей промышленного производства имеют именно такой объем, а их дымоходный выход имеет диаметр 110 мм.

Форма печки буржуйки

Правильное согласование проходного сечения с объемом топки создает все условия для полного дожигания топлива, включая трудно сгораемые продукты его термической перегонки.

Ограниченные сечением дымохода, газы циркулируют вдоль верхней поверхности буржуйки, где немного охлаждаются и вновь попадают в зону горения. Отдавая тепло, они обеспечивают нагрев верхней панели, которую теперь можно использовать, как варочную поверхность для приготовления пищи. Кроме увеличения КПД, дожигание топлива сильно уменьшает количество дыма и другие нежелательные выбросы в атмосферу.

Геометрия топки

Равномерная циркуляция невозможна, если верхняя поверхность не плоская — а изогнутая. Такую фигурную поверхность имеют печки, сделанные из газовых баллонов. Под конусоподобным сводом горячие газы сбиваются в плотный газовый шнур, который плохо отдает тепло и плохо смешивается с поступающим воздухом для дожигания. Естественно, что КПД при этом теряется.

Металлические и чугунные печи буржуйки, какие лучше

Чтобы циркулирующие газы не переохладились — расход тепла от них тоже следует дозировать. На практике этого достигают двумя путями, делая:

• печки буржуйки из чугуна;
• или самоделки из железа с дополнительными экранами.

Чугун относительно плохо проводит тепло, так что большая его часть остается в пространстве топки. Но его использование для самостоятельного творчества практически недоступно. К тому же чугунная буржуйка делается из материала с дозированными физическими свойствами и точно рассчитанной толщины.

На металлические печи устанавливаются дополнительные экраны, чтобы повысить КПД. Конструктивно они представляют собой дополнительные листы металла, размещенные снаружи на небольшом удалении от стенок топки. Они выполняют сразу две функции:

• отражают часть теплового излучения обратно в сторону топки;
• образуют вертикальный воздуховод, отводящий горячий воздух в помещение.

В результате печь буржуйка представляет своеобразный воздушный конвектор с естественной конвекционной тягой воздуха. Экран хорошо сберегает тепло внутри буржуйки на начальном этапе разгорания пламени и является эффективной защитой от серьезных ожогов, когда боковые стенки печи нагреются до высокой температуры.

Согласно расчетам, подкрепленным практикой — расстояние между топкой и экранами должно составлять 50-70 мм. При меньшем расстоянии они сильно нагреваются и хуже задерживают тепловое излучение. При большем расстоянии уменьшается тяга воздушного конвектора и его эффективность.

Два типа горения — две разных конструкции буржуйки

Различают два разных типа буржуйки, отличающихся по конструкции и принципу распределения теплоресурса.

Буржуйка классическая

В классической конструкции воздух в топку подается снизу через колосники и поддувалочное пространство. При этом зона горения располагается в колосниковой зоне под топливом, которое саморазогревается от раскаленных газов. Воздух для горения, проходящий через раскаленные колосники, предварительно нагревается. Процесс носит лавинообразный характер и регулируется только ограничением поступления воздуха.

Нижнее горение характерно очень быстрым нагревом буржуйки, удобством закладки топлива поверх зоны горения, интенсивным выделением тепла. К тому же, такой тип пламени стабилен при очень большой разнице в диапазонах подачи воздуха и силы тяги. Его основной недостаток — быстрое, но неполное сгорание топлива, пониженное КПД.

Печь длительного горения

Для печи буржуйки длительного горения следует использовать однокамерную схему. Воздух для горения подается прямо в камеру сгорания, поверх зоны горения. При этом создаются условия для более медленного поверхностного сгорания топлива.

Главные преимущества данного метода:

• большой промежуток времени между подачей топлива;
• приближенность к пиролизному горению;
• повышенный КПД.

Основные недостатки:

• более сложный розжиг;
• необходимость дозированной подачи воздуха;
• загрузка топлива производится после полного выгорания предыдущей партии.

Печь буржуйка своими руками: чертежи и схемы

Итог

После освоения всех этих несложных знаний, разработать схему работы, продумать конструкцию и нарисовать чертеж своей собственной печки-буржуйки не составит никакого труда. Предварительно ознакомьтесь со схемами, чертежами и проектами готовых самодельных печей.

Печка-буржуйка, созданная своими руками и по всем правилам, будет греть лучше, чем самая современная и навороченная модель из магазина. Ваше тепло — в ваших руках!

Буржуйка своими руками чертежи (Самая эффективная) фото+видео

Основные преимущества буржуйки

По своей конструкции — это самая примитивная печь, которая, при этом, уже довольно давно доказала свою идеальную эффективность. Именно по этой причине печи, которые работают на отработке, и в настоящее время не теряют своей востребованности. Можно без проблем найти подходящий чертеж и сделать конструкцию своими руками.

Некоторые производители современного отопительного оборудования еще занимаются выпуском добротных моделей заводского плана, но, несмотря на это, буржуйки на дровах или на отработке довольно часто изготавливаются своими руками, опираясь на чертеж. При этом их общие характеристики порой намного выше, чем у стандартных заводских вариантов.

Ниже будут описаны основные особенности данного отопительного устройства, которые помогут определиться с тем, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печку своими руками.

• Среди основных преимуществ данной печи можно отметить такие положительные факторы, как:

• Буржуйка – это относительно простая конструкция, которая без особых проблем может быть выполнена простым мастером посредством использования подручных инструментов и материалов;
• Данное изделие в результате получается довольно мобильным, причем даже при применении толстого металлического листа или футеровки;
• Благодаря наличию стенок, выполненных из металла, печь оперативно нагревает помещение — именно по этой причине данное устройство для загородных дачных домиков и гаража является идеальным вариантом;
• Низкая себестоимость печи, а также используемого топлива, так как очень часто подобные печи работают на отработке.

Прежде чем сделать печь такого плана, опираясь на чертеж или фото, стоит знать о наличии некоторых недостатков. По причине небольшой теплоемкости такая печь прогревает помещение тогда, когда осуществляется непосредственно сама топка.
Очень сильно нагревается стенка прибора, поэтому требуется предельная осторожность в процессе обращения с печью.

Различные виды буржуйки

Конструкция печи достаточно примитивна. Она состоит из базовых элементов – емкости с дверцей, областью зольника и дымоходом.

Рекомендуется использовать емкость из чугуна или стали. Отличие чугунной конструкции в способности выдерживать любое топливо, но такой металл нельзя резко охлаждать.

Существуют различные идеи, как можно сделать буржуйку. Самые распространенные конструкции имеют следующие особенности:

• Встроенная варочная поверхность;
• Пиролизный тип печи;
• Кожух для дополнительной теплоотдачи.

Так как основной тип изготовления печи является самодельная сборка, то каркас делают из различных металлических бочек, баллонов, ящиков. Существуют разные варианты, из чего можно сделать буржуйку своими руками.

По типу конструкции печи бывают не только металлические, но и выложенные из кирпичной кладки. Отличаются функциональностью, и видом потребляемого топлива.

Типичная конструкция буржуйки

Одним из распространенных классических вариантов печи является емкость из сваренных металлических листов. Именно такая конструкция показывает наилучшие характеристики обогрева.

Как сделать своими руками?

Варианты изготовления:

Необходимые инструменты

Для удобной и эффективной работы по изготовлению даже маленькой буржуйки своими руками потребуется следующее:

• Болгарка – угло-шлифовальный инструмент, а также специальные расходный материал к ней – шлифовальные круги и отрезные диски.
• Металлическая щетка.
• Сварочный аппарат с электродами, защитная маска и костюм для работы.
• Молоток для отделения шлака.
• Инструменты для измерения: рулетка, маркер, мел, линейка из металла, складной метр.
• Зубило, плоскогубцы, молоток.
• Дрель по металлу с набором сверл.

Выбор конкретной модели зависит от многих составляющих: место будущего размещения, его размер, назначение печи. Для жилых помещений она должна иметь более эстетичный вид, поэтому для комнатного размещения лучше предпочесть вариант из отрезка трубы или из металлических листов.

В гараже или сарае можно установить любую модель, главное, чтобы она была способна не только отопить помещение, но и нагреть воду.

Чтобы легче было сделать выбор, надо ознакомиться с различными вариантами буржуек длительного горения, и способами их изготовления.

Прямоугольная печь

Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали. Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.

Обычно, данная форма выбирается при надобности готовить на печи еду.

На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.

Принцип изготовления прост: сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.

Из газового баллона

Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.

Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 – 12 см.

Инструкция:

1. Берем болгарку, вырезаем обе дверцы, проводим между ними замкнутую линию.
2. По линии распиливаем баллон на 2 части.
3. Внизу привариваем решетку – поддувало.
4. Устанавливаем решетку, свариваем обе части снова.
5. Для вентиля делаем отверстие в радиусе 10 см.
6. Для вытяжки вставляем отверстие в трубу, путем сварки свариваем предметы.
7. Простая печка из баллона готова, можно применять, закинуть топливо и проверить ее работу.

Для готовки на верхней части плиты конструкция немного иная:

1. Срезается верхушка у баллона.
2. Внутрь вставляются и привариваются прутья.
3. Сбоку вверху вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
4. Заваривается отверстие, вкручивается вентиль, приспосабливается удобная ручка.
5. Из трубы, бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
6. Внизу бочки трубы вырежьте 2 отверстия для топки и зольника.
7. Изготовьте дверцы.
8. Сделайтеобрамление отверстий из металлических полосок.
9. Под топочной дверцей на расстоянии в 10 – 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.

При изготовлении печи из трубы заварите у нее дно, а также часть сверху:

1. Внизу ко дну приварите 4 ножки.
2. На поверхности вырежьте отверстие, приварите к нему трубу, это будет дымоход.
3. Приварите петли к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
4. Для эстетики конструкции обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.

Работающая на отработке печь

Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.

Инструкция:

1. Чтобы изготовить данную модель, подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
2. Сделайте на листе точные разметки всех элементов, предварительно начертив чертеж.
3. Врежьте все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
4. Вверху бака прорежьте отверстие для трубы со смещением от центра влево.
5. Со смещением вправо на окружности просверлите отверстие для соединительной трубы.
6. Получилось 2 окружности, приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
7. Аналогично оформите часть печки снизу, но теперь отверстие вырежьте прямо по центру обозначенного круга.
8. Вырежьте рядом второе отверстие, закрепите на нем сдвижную крышку.
9. Приварите к нижней плоскости 4 ножки.
10. Зачистите швы после сварки, покрасьте поверхность краской, устойчивой к высоким температурам.
11. Подсоедините к печи дымоход. Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка – интенсивно гореть.

Материалы

Для создания такого варианта необходимы следующие виды материала:

1. лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
2. Трубы для выполнения некоторых конструктивных элементов.
3. Труба под дымоход.

Процесс создания

На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:

1. На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
2. Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
3. Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу.
   С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
4. Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
5. Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
6. С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
7. Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
8. Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
9. Последний шаг – монтаж дымоходной трубы.

Принцип работы

Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.

Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.

Печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Мастерим буржуйку из стального бидона

Запаситесь закаленным зубилом, молотком, дымовой трубой, куском прута диаметром 0,6 – 1,0 см. Подготовьте электродрель со сверлом на один сантиметр в диаметре. Если есть болгарка, вы ускорите сборку в два раза.

В одной части крышки, в самом низу, просверлите 5 – 7 отверстий для будущей тяги. Согните длинный прут змейкой и с ножками, не менее четырех. Это будут колосники, когда вы их вставите в бидон.

Змейку распрямите внутри так, чтобы она легла горизонтально и прочно сразу выше отверстий. На этом «гриле» будут гореть дрова, а сквозь отверстия и с помощью дымовой трубы пойдет хорошая тяга воздуха. Он будет катализатором горения.

Для дымохода приспособьте отрезок водяной трубы, даже б/у, диаметром 7-8 дюймов. Возле днища или на самом донце, строго перпендикулярно колосникам прорубите зубилом или пропилите болгаркой круг.

В него вставьте трубу на несколько сантиметров, а снаружи зафиксируйте крепко хомутом на болтах или приварите к бидону. Бидон-печка рассчитана на горизонтальное положение.

Приварите к ней ножки и ставьте там, где буржуйка будет греть дом, гараж. Это очень огнеопасное устройство, поэтому поставьте на металлический лист и хотя бы на полметра от деревянных конструкций.

Недостаток печки: на ней даже чайник не нагреете – не на что поставить. И все же это будет эффективная буржуйка своими руками, а об усовершенствованиях читайте ниже.

Буржуйка из колесных дисков

Буржуйка из трубы и колесных дисков

Печку-буржуйку также можно изготовить из двух дисков от больших колес и отрезка трубы большого диаметра —ее нужно подобрать под диаметр подготовленных дисков. Высота отрезка может варьироваться в зависимости от предпочтений мастера и устойчивости конструкции, но обычно ограничиваются 300 – 450 мм.

Материалы для изготовления печки

В схеме и процессе изготовлении этого варианта буржуйки нет ничего сложного, но она скорее подойдет для технических и хозяйственных помещений, чем для жилых.

• Подготавливаются отдельные элементы будущей печки — два диска, отрезок трубы, металлический лист и труба для дымохода.
• Все три детали свариваются между собой в единую вертикальную конструкцию. Для облегчения подгонки диаметра трубы под диски допустимо срезать с последних по окружности крайнее ребро, с одной стороны.

Исходные детали свариваются в общую вертикальную конструкцию

• Далее, на трубе размечается проем под топку и вырезается шлифмашинкой.
• Вырезанную часть обваривают по периметру, устанавливают на нее задвижку и петли, получая тем самым необходимую дверцу.
• Затем, нужно сделать отверстие для поддувала, иначе огонь в печи просто не будет гореть. Для этого в нижнем диске вырезается окно размером в 100—120 мм по ширине и высоте.

Установленная дверца топки

• С задней части верхнего диска прорезается отверстие для дымохода и туда вваривается патрубок.
• Рекомендовано на верхний диск сделать варочную панель из стального листа толщиной в 4 — 5 мм. Она наглухо приваривается к кромке верхнего диска, становясь, таким образом, еще и дополнительным теплообменником.
• То же самое проделывают и с дном печи, чтобы устроить полноценный зольник и повысить безопасность эксплуатации буржуйки.

По сути, такая буржуйка представляет собой, скорее, огороженный металлом костер, и не отличается ни экономичностью, ни удобством использования. Впрочем, для гаражных нужд и при условии бесплатности исходных материалов — это вполне приемлемый вариант.

Буржуйка «Гном»

Одной из самых популярных из всех самодельных буржуек является компактная печь, изготовленная из листового металла. Она смотрится аккуратно и может быть предназначена для установки в любом помещении. Эта буржуйка хорошо подойдет по размеру для небольших дачных домиков, так как не занимает много места и является незаменимым помощником в приготовлении пищи и обогреве комнат.

Одна их самых распространенных моделей — буржуйка «Гном»

Подобную модель буржуйки можно оснастить внутренними перегородками — пластинами, тогда она получит свойства дополнительного теплообмена, а можно изготовить самый обычный корпус с разделением на топку и зольник.

Первый вариант печи долго будет удерживать тепло в помещении, а это очень важно, если дачники живут за городом с ранней весны до поздней осени, когда ночи бывают холодными.

Для того, чтобы сделать такую буржуйку, нужно приобрести стальной лист, толщиной 3 — 4 мм, дымоходную трубу, уголок 40 × 40 или 50 × 50 мм. Для конфорки крышку можно изготовить самостоятельно или купить в готовом виде.

Базовый чертеж для ее изготовления

• Опираясь на чертеж, на металлических листах вычерчивают детали буржуйки:  панели всех стенок, колосник и две пластины для закрепления их внутри конструкции.
• В передней панели вырезаются прямоугольные отверстия для топки и поддувала.  Вырезанные куски металла используются для изготовления дверец. Они обвариваются уголком и на них сразу же закрепляются задвижки и навесные петли. Затем, дверцы крепятся на передней панели.
• На эту же панель, только с внутренней ее стороны на расстоянии 150 ÷ 160 мм от верха приваривают одну из пластин, которые будут регулировать выход нагревшегося воздуха. Пластины должны быть на 80 ÷ 100 мм короче длины боковых стенок корпуса.
• После этого на заднюю стенку, на расстоянии в 70 — 80 мм от верха, приваривается вторая пластина. В комплексе две этих пластины образуют для дыма при горении печи зигзагообразный лабиринт. Благодаря этому будет прогреваться каждый из уголков корпуса буржуйки.
• В варочной панели вырезаются два отверстия — для конфорки и для дымовой трубы.
• К нижней стенке корпуса приваривают ножки из толстой арматуры или уголка. Можно выбрать вариант рамы из уголка, в которую входят ножки и основа для закрепления на ней дна и нижних ребер боковых панелей.
• Прежде чем приваривать боковые части на раму или к донной панели, на них необходимо разметить и приварить уголки на всю длину панели, они должны быть приварены на одном уровне, так как их роль – служить кронштейнами для укладки колосниковой решетки.
• В панели, приготовленной для колосника, высверливаются в шахматном порядке отверстия диаметром 12 ÷ 15 мм, на расстоянии 30 ÷ 40 мм друг от друга. Другим вариантом колосника может стать сваренная из арматурных прутьев решетка. Не следует сбрасывать со счетов и возможность приобретения готовой чугунной колосниковой решетки.
• Производятся монтаж и сварка всех стенок буржуйки. Главное – добиться полной герметичности сварных швов, поэтому иногда становится нелишней установка снаружи металлического уголка 30 × 30 мм. Это слегка утяжелит общую конструкцию, но придаст ей дополнительную прочность и надёжность.
• Приваривается верхняя крышка с дымоходным патрубком и варочной конфоркой.
• Чтобы печь выглядела респектабельно, нужно зачистить все сварочные швы и покрыть ее поверхность жаростойкой краской.

Есть смысл по боковой и задней поверхностям дополнительно установить экран, который  повысит безопасность эксплуатации печи и создаст мощный конвекционный поток горячего воздуха, значительно ускоряющий прогрев помещения. Панели экрана монтируют на стойки таким образом, чтобы они отстояли от корпуса печки на расстоянии от 30 до 50 мм.

Внутреннее устройство печи длительного горения «бубафоня»

Рассмотрим устройство бубафони. Старый, бытовой баллон для газа — основание печки. Внутри бубафони сгорает древесина. Пиролиз как основа процесса, разлагает дерево при помощи большой температуры на газы, которые сгорая, рождают тепловую энергию. Древесина сгорает по этапам:

• Этап No1 — огонь греет древесину, выжигая легкие горючие вещества. Преодолев планку в двести градусов, происходит разложение дров на простые вещества и начинает гореть газ.
• Этап No2. Этот этап горения — самый эффективный, так как газы разогреваются до температуры в 700 градусов по Цельсию.
• Этап No3. Мы получаем то, что может дать это устройство — требуемое тепло.

Устройство пиролизного котла. Внутренняя камера разделена на две части. Это дает возможность сжигать твердое топливо в одной камере, а во второй сжигать пиролизный газ. В камере снизу, которая заполнена древесиной, производится начальное сжигание древесины. В верхней части, происходит заполнение продуктами сжигания дерева, которые загораются. Тяжелый пресс, давит вниз топливо, и сжигание древесины проходит эффективно. Вверху топки располагается отверстие, к которому присоединен дымоход, и дым покидает печку через эту систему. Воздух в камеру сгорания поступает через воздуховод, расположенный на одной конструкции пресса. Подача воздуха регулируется заслонкой воздуховода.

Преимущества и недостатки пиролизной печки

Начнем с хорошего, с преимуществ пиролизных котлов:

• Фантастический КПД, нередко достигающий более 85 %.
• Возможность просто обслуживать устройство печи длительного горения
• При использовании качественных материалов при производстве печки, долговечность, надежность.
• Соответствует жестким экологическим требованиям безопасности.
• Доступность топлива. Оно на каждом шагу. Древесина, щепа, прочие древесные отходы.
• Из-за небольших размеров есть возможность установить агрегат в любом помещении.
• Нет сложностей в обслуживании печи.
• Печь бубафоня своими руками делается просто, а главное быстро.

К сожалению данный вид котлов имеет некоторые недостатки. Один из главных недостатков — слабая тяга. Без тяги, от пиролизной печки мало толку, так как не будет хорошей теплоотдачи. Посмотрим на следующие недостатки:

• Сложная конструкция дымохода.
• Нет модельного ряда пиролизных систем, которые топились бы на смешанном топливе. К примеру, мазут, дизель.
• Новичкам трудно, не привычно сделать начальную настройку.
• Пиролизный котел своими руками соберет не каждый

Однако безупречная отработка печки бубафоня, низкая цена топлива перекрывают все имеющиеся недостатки.

Изготовление печи самостоятельно

Печь бубафоня своими руками, начинается с чертежей. Как любая пиролизная печь для бани или пиролизный котел своими руками начинаются со схемы. Чертежи пиролизных котлов смотрите на фото ниже.

Чертеж пиролизной печи «бубафоня». Расчет основных пропорций.

Схема пиролизной печи.

Подготовка помещения, материалов и инструментов для работы

Изначально нужно выбрать помещение где будет изготавливаться пиролизный котел своими руками, где установим печь бабуфоню. Это необходимо сделать вот по какой причине. При работе пиролизного котла, нижняя часть корпуса разогревается до очень высокой температуры. Чтобы избежать пожароопасной ситуации, нужно сделать
небольшой фундамент под печку. Лучше всего подойдет кирпич огнеупорный. Сначала нужно вырыть «котлован», размером метр на метр. Глубину роем сантиметров на 20-30. Щебнем засыпаем яму. Заливаем жидкий раствор. Как только площадка высохнет, обкладываем огнеупорным кирпичом в два ряда. Лучше всего делать все под уровень. В
некоторых современных строениях, например авто-мастерские, производственные цеха, склады и прочие помещения, имеющие бетонные полы.

Материалы следующие. Двухсот-литровая бочка (если пиролизная печь из бочки) или старый баллон послужат основанием будущей печки. Подберите толстостенные котловые трубы, для производства дымохода. Их можно найти в любой теплосети. Будет нужен швеллер, лист металла (не тонкий). Из инструментов понадобится следующее:
Сварка, электроды, молоток, зубило, пила по металлу, отрезной электро-инструмент.

Монтаж и сборка конструкции. Обустройство дымохода

Этап один. Вначале нужно обрезать верх баллона. Срезанный верх не выкидывайте. Он будет нужен как будущая крышка. Схема пиролизной печки находится выше. Пиролизная печь своими руками начинается с обрезки верха корпуса.

Этап два. Изготовим вытяжку дымоотвод. По одному из боков корпуса проделываем отверстие, требуемого диаметра. Найдите часть котловой трубы, согнутой, углом в 90 градусов. Диаметр трубы подойдет от 100 до 150 мм. Стояк дымохода изготовим из Котловой трубы такого же диаметра. Чем толще труба, тем лучше тяга в системе дымохода. А мы знаем, если тяга хорошая, значит пиролизная печь своими руками будет греть с хорошим КПД. Приварим переходник для монтажа дымоотвода. Асбестовым шнуром, глиной, или при помощи стеклоткани, сделаем уплотнение перехода.

Третий этап. К крышке приварим 2 державки и верховую трубку, она сможет задавать опускание системы. На печку закрепим полосу из металла. Она послужит бортом, не дающим сдвинуть крышку печки. В крышке баллона газорезкой вырезаем отверстие под трубу (отвод воздуха) примерно 88 миллиметров.Эта труба может иметь любую форму. Круглую или квадратную, без разницы. Для работы бубафони это не важно. А сборка упроститься.

Четвертый этап. Берем лист металла 4 мм и выше. Вырезаем круглый блин с дыркой по центру блина. По диаметру блин будет равен диаметру патрубка отведения воздуха. Между краем распределителя воздуха со стеной корпуса печи оставляем зазор, который равен 5% длины круга. Железо под пластину берем по толщине, исходя из размеров корпуса печки. Если делается печка из баллона, толщину железной пластины возьмите миллиметров от 8. Если корпус печки делаете из 200-литровой бочки, то металл пластины берите миллиметров 5-6. Под низ пластины распределителя воздуха сварим шесть лопастей. Их необходимость обусловлена равномерностью сжигания дерева в камере снизу, а газы сверху сгорят полностью. Пиролизная печь своими руками при таком режиме работы прослужит долго.

В центре распределителя воздуха крепим второй круглый блин размером поменьше — сантиметра 4. Пластина необходима потому, что между лопастью и дровами осталось достаточное пространство под выход газов. А угли не закрывали путь подачи для воздуха. Смонтировав все детали воедино, нужно загрузить корпус древесиной. Дрова ставят вертикально, поверх дров уложив бумагу, щепу или бересту для розжига. Какими дровами будем топиться? Сухими или сырыми? Если часто будут закладываться сырые дрова, обязательно нужно добавить одну деталь в конструкцию котла. Дымоход следует продлить вниз, получив колено для забора конденсата. Поставьте на этом колене сливной кран.

Альтернативные варианты монтажа печей

Таких варианта три. Рассмотрим дополнительные варианты сборки бубафони, которые можно реализовать.

В варианте 1 вырежем верхнюю крышку 200 литровой бочки. Смастерим из нее прижимной круг распределителя воздуха.

В варианте 2 вырежем из листа железа два круга, таким диаметром как диаметр трубы. Потом первый круг соединим методом сварки с трубой. Это будет дно. Следующий
круг станет прижимным гнетом.

В варианте 3 используем железный цилиндр (из листового металла крупного размера) вместо бочки. Лист, свернутый трубочкой заварить по шву. Крышку с дном так же делают из листа металла.Все остальное аналогично делается, из предыдущих вариантов конструкции.

Этапы монтажа бубафони из газового баллона.

Всю работу по производству Бубафони из старого газового баллона, расставим на логические шаги: Водой заполним корпус (вентиль баллона откручен). Это предотвратит возможный взрыв остатков газов. Важная, ответственная операция!!!

Водой заполним корпус (вентиль баллона откручен). Это предотвратит возможный взрыв остатков газов. Важная, ответственная операция!!!

При помощи болгарки отрежем верховую часть баллона. Учтите, что там где шов, изнутри баллона приклеен в дополнение армированный слой. Это затруднит процесс резки, но решаемо. Без этого никак, бордюр помешает передвижению поршня. Действие не простое и лучше проделать обрез пониже шва. Проделаем отверстие в теле для дымохода рядом с верхом котла. Из железной трубы сечением примерно 100 миллиметров, делается колено под прямым углом. Затем два куска труб срезаются под 45 градусов, свариваются вместе. Далее через переходник соединяют дымоотвод трубы 120 миллиметров с коленом. Этим сделаем тягу однозначно лучше. Переходник нужно герметизировать используя стеклоткань или обычную глину. Крышку сделаем из куска отрезанного у баллона, или из листового металла. Лучше будет конечно ровная крышка. На нее можно ставить сковороду или кастрюлю. Отверстие под поршень вырежем сваркой. Сечение может быть любым. Можно не круглым. Квадратная или любая другая труба, так же хорошо выполнит свое назначение. Монтаж будет простым.

Вырезается блин 27 см по размеру из куска металла 4 миллиметра. Для штока делаем отверстие по центру. Круг делают такого размера, чтобы был зазор процентов 5 от размера блина. Шесть лопастей привариваются снизу диска. Лопасти сгибаются так, чтобы получилось завихрение воздушных масс по ходу стрелки в право. Дерево будет сгорать лучше, сожжет весь газ вверху камеры. По центру, сверху лопастей крепят диск с 40-миллиметровым отверстием. Это нужно, чтобы древесный уголь, не забивал все пространства в штанге подачи воздушной смеси, и был достаточный зазор между дровами и лопастями. Печку устанавливают на фундамент, экранируют от ближайших стен, предметов. Этим будет достигнута добавочная пожаробезопасность. Фундамент после нагрева, будет служить хорошим накопителем тепла для помещения, не так быстро остывать. При загрузке в печку сырых дров, на трубе дымоотвода внизу добавляют дополнительное колено, которое накапливает конденсат. И в колене делают кран для стока конденсата.

Укладка фундамента для пиролизной печи

Для устройства фундамента под пиролизную печку нам нужно:

• Лопата
• Емкость для замеса раствора или бетономешалка (кто ее имеет).
• Готовый раствор в мешках или по отдельности компоненты (песок, цемент)
• Щебень
• Кирпич красный огнестойкий

Приступаем к работе. Мы условно разобьем все работы на три этапа:
Первый этап. Выкопаем для начала яму размером каждой стороны квадрата, равную одному метру или стороной квадрата, до полутора метров. Точность здесь не важна. Глубина ямки для фундамента бубафони, должна быть сантиметров тридцать. Глубже не надо. Иначе будет перерасход средств, материалов.

Второй этап. Производим засыпку внутрь ямы щебенки. Мешаем раствор бетонный. Марка раствора — произвольная. Бетонным раствором заливаем щебень в яме. Поверхность делаем ровной. Достаточно будет простого мастерка. Нужно сделать протяжку по поверхности бетона ровной чистой доской. Когда бетон высохнет, проверим плоскость на качество, используя строительный уровень. Если необходимо, корректируем дополнительно полученную плоскость по уровню. В зависимости от температуры, при которой сохнет бетон, от нескольких дней до недели, мы ждем полного высыхания бетонной подушки. После высыхания бетонной подушки, переходим к следующему этапу.

Третий этап. Производим укладку кирпича огнеупорного, наверх бетонного основания. Сколько рядов кирпича будет достаточно? Хватит два или три слоя огнеупорного кирпича. Если рядом находятся стены, то обязательно нужно установить экраны для отражения тепла от стен строения. Материалы для экрана могут быть самые распространенные.

Требования к топливу

Пиролизные печи для дома, работающие на брикетах, могут быть полностью автоматизированы и комфорт их обслуживания в этом случае сравним с газовыми. Топливо для них представляет собой спрессованные под высоким давлением отходы без химических связующих. Подобная технология позволяет производить относительно сухие брикеты с высокой теплотворной способностью. Их свойства, однако, могут быть различным.

Большинство из них не разрушаются в процессе сгорания в топке, другие же можно использовать только в смеси с кусковой древесиной или бурым углём. Мелкие брикеты подаются с помощью шнековых конвейеров, и поэтому они используются в автоматизированных системах, более крупные пригодны только для пиролизных печей длительного горения с ручным управлением. Древесные гранулы, предназначенные для автоматических установок, получают таким же способом, как и обычные брикеты. Единственное их существенное различие — размеры. Самыми качественными считаются белые пиллеты из мягкой древесины без коры.

Для пиролизных печей на дровах размеры и тип сырья могут значительно влиять на производительность — большая площадь поверхности древесины обуславливает большее количество высвобождающего газа за единицу времени. Твёрдые породы газифицируются медленнее.

Особенности обслуживания

Важный момент заключается в том, чтобы содержать топливо всегда сухим — рекомендуемая влажность 12-20%. Это нужно не только для эффективности сгорания, но и влияет на срок службы печи. Выделяемые при сушке водяной пар и некоторые газы при конденсации образуют гудроны и кислоты, разъедающие оборудование. Из-за того, что теплотворная способность древесины падает вместе с влажностью, растёт её потребление. Сжигание сырого топлива может привести к сокращению службы печей вдвое.

Во время пиролизного горения производится меньше золы, чем при обычном сжигании. На практике это означает, что печи газификации требуют меньшей заботы об удалении тяжёлых зольных остатков. Но летучие золы способны в значительном количестве осаждаться на керамической арматуре камеры сгорания, оставляя всё меньше места для горения. Последнее может грозить перегревом и выходом оборудования из строя. Поэтому хотя бы один раз в год необходимо чистить лопасти вентиляторов и дымоходы.

В подобном обслуживании нуждаются практически все типы пиролизных печей.

Кроме высокой эффективности, экономии времени на подготовку дров и растопку пиролизные печи, по сравнению с обычными, обладают ещё одним серьёзным преимуществом — возможностью бесступенчатой регулировки мощности. Это свойство вместе с экономичностью, экологичностью и автоматизацией процессов сжигания делает пиролизные печи лучшей альтернативой традиционным способам отопления для загородных домов.

Как сделать пиролизную чудо-печь:

Модернизация конструкции

Чтобы повысить эффективность буржуйки, можно использовать металл листовой, которым закрывают конструкцию с трёх частей. Металл защищает корпус. Однако это не всё – внутри возникает тяга, происходит конвекция. В связи с этим увеличивается эффективность печи.

Ещё одна ступень модернизации – обустройство на дымоходе определённого изгиба. Вопрос в том, что посредством него устраняется тепло. Посредством расширения дымоходной длины посредством участка горизонтального вида, можно применить его при обогреве площади. Минус подобного подхода – осаждение огромного количества сажи.

Ещё изобретение – буржуйка, обустроенная на воде. Она даст возможность повысить эффективность обогрева, а также свести к минимуму топливный расход. Подобная буржуйка функционирует с водой.

В данном варианте применяется преобразователь, который расщепляет пар. В итоге его функционирования в камере образуется пламя. Осуществить подобную модернизацию не получится самостоятельно, однако в будущем это вполне возможно.

Источники

• https://gidpopechkam.ru/pechki/burzhujki-chertezhi.html
• https://mirstrojka.ru/burzhujka-svoimi-rukami/
• https://househill.ru/kommunikacii/otoplenie/pechi/burzhujki/kak-sdelat-samomy.html
• https://domsdelat.ru/otoplenie/effektivnaya-burzhujka-svoimi-rukami-chertezhi-i-instrukciya.html
• http://PechnoeDelo.com/metallicheskie/samaya-effektivnaya-burzhuyka.html
• https://chastnyjdom.ru/burzhujka-svoimi-rukami/
• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/burzhujki-na-drovax-svoimi-rukami.html
• http://SdelaiKamin.ru/metallicheskie-pechi/camodelnaya-piroliznaya-pech
• https://kaminguru.com/pech/piroliznye-dlitelnogo-gorenija.html
• https://mojdominfo.ru/burzhujka-svoimi-rukami/

Печь буржуйка своими руками — чертежи, самая эффективная схема

Обыкновенно, на первый взгляд, произведённая буржуйка своими руками (чертежи — самая эффективная, в данном случае, предварительная мера определения успеха) может компоноваться из материалов, просто-напросто имеющихся, что называется, «под рукой».

В случае, если металл оказывается излишне тонким, то под воздействием больших температур он станет сильно деформироваться и утрачивать свою изначальную форму. Наилучший из вариантов – это стенки примерно в 3-4 миллиметра.

Особенности и отличительные черты печи — буржуйки

Основная особенность конструкции такого плана печи непосредственным образом заключается в том, что во внутренней части должны привариваться дополнительно 2 пластины из стали, которые способны образовывать новые проходы для горячего дыма, нагревающего эти пластины — примерно так производится большая теплоотдача.

Производимая печь — буржуйка своими руками, чертежи которой легко можно отыскать на нашем портале, обладает своими конструкционными особенностями и отличается от аналоговых вариантов по своим характеристикам. Отличающаяся в разных вариантах печей температура печного дыма – это именно то, что провоцирует создание уровня тяги в печи.

В случае, если выход трубы дымовой верно был расположен (к примеру, можно сделать его выше уровня крыши), то создаётся определённый резервный запас тяги, для оптимального использования которого, можно добавить ещё несколько пластин внутри. Сварить пластины надо таким образом, чтобы создавался проход примерно такой, каким он является в кирпичных щитах обыкновенных печей.

Чтобы изготовленная буржуйка своими руками (чертежи — самая эффективная и обязательная работа предварительного характера, в этом случае, о которой, к слову, иногда забывают) имела оптимальную высоту, а другие размеры оставались прежними, необходимо стараться придерживаться ортодоксальных принципов построения таких печей, которые передаются от одного поколения к другому.

В русских деревнях на протяжении длительного периода времени и вплоть до сегодняшнего дня (судя по сохранившимся документальным данным) много тепла от сгорания поглощается именно хорошими печками, о оптимальном функционировании которых позаботились предварительно, что и определило увеличенный уровень отдачи тепла.

Конструкция печки-буржуйки

Особенной, заметной отличительной чертой общей конструкции печи по праву можно считать возможность плотного закрывания и использования замков-защёлок. Чтобы плотное закрытие стало доступным, края дверей и отверстий выравнивают, а также обрабатывают при помощи использования наждака.

Параметры буржуйки могут быть несколько изменены, однако вся информация, которая приводится выше, была проверена на практике. Собственноручно изготовленная печь — буржуйка, чертежи которой могут непосредственным образом указывать на видоизменённые параметры конструкции, должна всегда соответствовать принципам, согласно ориентиру, по которому она и строится.

Для сохранения подобных параметров, при осуществлении сварки можно применять различного размера подставки из дерева, которые смогут сгореть при дальнейшей эксплуатации.

В обязательном порядке также необходимо приваривать решётку колосниковую, которая должна располагаться (от днища) примерно на расстоянии восьми – десяти сантиметров. Произведённая буржуйка своими руками (чертежи) самая эффективная будет с решёткой с небольшими отверстиями, наличие которых необходимо для того, чтобы не попадали в нижний зольник мелкие щепки.

Печь — буржуйка своими руками, чертежи которой должны отображать истинное «положение дел» в итоговом варианте проведения работ, не может работать без приваренного днища. После того, как днище будет приварено, работы над основной конструкцией будут в полной мере завершены. Кстати, на днище можно приваривать специализированные ножки размером примерно в двадцать сантиметров, использование которых будет особо актуальным для поднятия вверх всей конструкции.

Стоит в особой мере внимание обратить на строение дымовой трубы. Основным моментом, который необходимо соблюдать для такой трубы, является следующее правило – труба должна иметь толстые стенки, она должна быть цельная. В случае, если труба делает в помещении некоторый (даже небольшой) изгиб, подобную конструкцию трубы обязательно надо максимально качественно сваривать, используя при этом специализированный проволочный каркас. Часть трубы, находящуюся на улице, можно будет собирать из труб произвольного диаметра — здесь можно проявить фантазию.

Буржуйка из трубы своими руками: пошаговая инструкция, чертеж, фото

Буржуйка из трубы горизонтальная – это одна из самых простых, но производительных конструкций самодельных печей, работающих на твердом топливе. Простота конструкции и небольшая себестоимость позволяют сделать такую печь даже начинающим домашним мастерам.

Сначала новичкам необходимо понимать, как работает печь, из каких деталей она состоит.

Принцип работы

Принцип работы такой печи прост:

• в топку закладываются дрова;
• для растопки, ближе к дверке укладывают тонкие щепки;
• дверка в зольнике и шиберная заслонка должны быть обязательно открыты;
• дрова поджигают и обязательно закрывают дверь;
• пламя разогревает все плоскости печи. Металл, отдавая тепло, постепенно обогревает помещение;
• для второй закладки можно использовать уголь или отходы столярного цеха.

Этапы работ

Перед началом работ необходимо определится с размерами печи, и подготовить необходимые материалы, инструмент и сварочное оборудование.

Чертеж и схема

Чертеж буржуйки из горизонтальной трубы

Еще один вариант чертежа

Самая простая печка из трубы работает на твердом топливе и состоит из нескольких основных частей:

• корпус – его делают различным по форме, в зависимости от материалов используемых для его производства. Он может быть прямоугольным при использовании листового металла или цилиндрическим, в этом случае корпус делается из газовых баллонной или тру большого диаметра;
• колосниковой решетки. Она служит для защиты дна от прогорания и удаления золы в специальное отделение;
• зольника – в этой части собирается древесная зола, эта полость служит как поддувало для улучшения тяги при разгорании дров;
• топочной камеры. Сюда закладываются дрова или уголь;
• для вывода угарного газа печи оснащаются выводом трубы дымохода. В некоторых случаях она выводится вертикально с верхней части печи или с отводом, выходящим с тыльной плоскости. Но в любом случае, выход дымохода располагается вверху конструкции;
• над дверкой, устанавливают отражающий экран. Его располагают по всей плоскости печи, оставляя проход воздуха в задней полости. В этом случае тепло не сразу выходит в дымоход, а проходит по печи, нагревает стенки и только потом поступает в трубу;
• дверцы топочной камеры. Здесь используют готовые чугунные или стальные дверки или самодельные из отрезка толстого металла;
• самая эффективная буржуйка оснащается дополнительными трубами конвекции, чертежи такой самодельной печи можно найти на форумах в интернете или ознакомьтесь с промышленными печами профессора Бутакова или модели «Буллериан».

Буржуйка из трубы с внутренним диаметром 500 мм изготавливается по чертежу, с учетом основных размеров конструкции:

Размеры остальных деталей и мест их установки будем брать с чертежа.

Разберем процесс изготовления самодельной печки.

Какая труба нужна?

Труба может использоваться любая. Самое главное, чтобы она не использовалась ранее на трубопроводах подачи газа и для канализации. Такие печи совместно с теплом будут распространять по помещению неприятные запахи долгое время. По размерам – здесь все зависит от потребностей и возможностей мастера.

Для обогрева небольшого гаража достаточно будет сделать печку, диаметром 400-500 мм. Для большого помещения можно сделать буржуйку большего диаметра или установить несколько маленьких. Главное перед работой очистить стенки от известкового налета, грязи или масла и только затем приступать к работе.

Материалы и их количество

Для производства буржуйки нам потребуется подготовить:

• стальную трубу сечением 550 мм, с толщиной стенки 10 мм – длина 650 мм;
• для верха печи из стали 4-5 мм вырезаем заготовку 700/420 мм и загибаем по длине полочки, разметив от края каждой стороны по 40 мм;
• передняя и задняя стенки буржуйки – 2 детали, размером 560/560 мм;
• для отражающего экрана вырезаем заготовку из листа размером 500/420 мм;
• для колосниковой решетки потребуется подготовить арматуру, сечением 10 мм – 2 детали по 600 мм и 32 шт по 380 мм;
• для вывода дымохода готовим отрезок трубы сечением 100 мм, длиной 260 мм;
• наверху предусмотрена установка конфорки для приготовления пищи. Можно использовать готовую чугунную или сделать из стального листа толщиной 12-14 мм, вырезав плазморезом круг, диаметром 220 мм и обточив заготовку на наждаке или болгаркой;
• из профиля 40 мм готовим 4 ножки длиной 400 мм;
• петли приобретаем готовые или можно сделать самим из профиля и прутка;
• для дверки из листа вырезаем заготовку 340/340 мм;
• 6 отрезков уголка для укладки колосника.

Это список основных материалов, мелкие детали будем изготавливать в процессе работы.

Инструменты и оборудование

Нам понадобятся:

• набор слесарных инструментов;
• сварочный аппарат с одеждой и защитой глаз и рук»
• болгарка с зачистным и запасом отрезных дисков;
• верстак с тисками;
• песок для засыпки дна печи.

Пошаговая инструкция по изготовлению

Приготовив для работы весь набор инструментов и материалов, приступаем к процессу изготовления буржуйки из трубы своими руками:

1. Готовый отрезок трубы помещаем на ровную поверхность, выставляем защитный экран на расстоянии 5 мм от лицевой стороны и прихватываем его к трубе. Здесь важно иметь опыт выполнения потолочных прихваток, хотя на экран нагрузка практически отсутствует. Прихватки ставим через 60-80 мм.
2. Внизу печи отступаем на 50 мм, размечаем продольные линии по всей длине трубы и прихватываем уголки для укладки колосниковой решетки. Для ее изготовления размещаем длинные детали из арматуры, вставляем по краям перемычки и прихватываем их. Теперь, отступая от перемычки 10 мм, стыкуем следующую перемычку. Таким образом, набираем решетку из арматуры, размером 600/400 мм. После этого перевернув решетку, ставим прихватки с обратной стороны.
3. Укладываем решетку колосника на место и стыкуем листы металла с лицевой и задней стороны. Нельзя допускать перекос и большие зазоры между листом и трубой. Если труба отрезана криво, придется выравнивать заготовку, обтачивая стенки болгаркой. Проверив правильность сборки, приступаем к обварке стыков. Шов должен быть герметичным, поэтому после сварки оббейте шлак и проварите места прожига, раковины и непровар.
4. Существует еще один вариант установки колосниковой решетки более практичен. Внизу трубы вырезается прямоугольник с небольшими отступами по краям, снизу трубы приваривается заготовка из профильной трубы (для сбора золы). Сверху кладется колосник. Вот как это выглядит:
5. Обтачиваем выступающие углы и место соединения деталей зачистным камнем. Затем переворачиваем заготовку лицом вверх и размечаем проем для закладки дров. Ставим на болгарку отрезной диск и вырезаем паз по разметке.
6. Напильником убираем заусеницы, выкладываем дверцу с приваренной ручкой и шпингалетом и устанавливаем ее на готовые петельки. На листе выставляем и прихватываем ответную часть замка, а на дверце выставляем самодельный замочек – шпингалет.
7. Переворачиваем и располагаем буржуйку донышком вверх, размечаем и привариваем ножки из профильной трубы, предварительно зарезав углы для лучшей стыковки к корпусу. Внизу ножки зарезаем под небольшой угол и привариваем пятаки из листа, для лучшей устойчивости буржуйки.
8. Устанавливаем печь на ножки и накладываем сверху печи заготовку с отверстиями для трубы дымохода и конфорки. Разместив ее загнутыми кромками вниз и проверив правильность установки, прихватываем пластину.
9. Электросваркой прожигаем отверстия в трубе и устанавливаем трубу, диаметром 120 мм для вытяжки и блина для кастрюль.
10. Детали обвариваются по кругу, стыки должны быть герметичными. На конце трубы вентиляции привариваем шиберную заслонку для регулирования тяги.
11. Открыв дверку, установив колосник на место, засыпаем низ печи слоем песка.

Печь – буржуйка из трубы готова.

Посмотри еще несколько вариантов изготовления, для закрепления понимания:

Фото 1

Фото 2

Фото 3

Установка

Устанавливаем ее на место, при этом учитывая правила пожарной безопасности:

• расстояние до деревянных стен и потолка должно быть не менее 1 м;
• расстояние до пола из дерева – минимум 400 мм;
• при установке буржуйки на деревянный пол, его следует обязательно закрыть листом металла или другим материалом.

После выполнения этих простых правил остается подключить буржуйку к дымоходу.

Подключение дымохода

Для труб дымохода лучше использовать сэндвич – трубы, наружная и внутренняя поверхности которых сделана из тонкого гофрированного металла, а внутри слой теплоизоляции. В нашем случае ставим трубы диаметром 120 мм. При проходе дымохода через перекрытия делать дополнительный слой теплоизоляции не требуется. Перед выходом на крышу соединяем трубу со стальной и выводим дымоход наружу.

На конце трубы закреплен защитный грибок. Она должна стоять выше конька крыши на 1000 мм, крепиться с помощью распорок. Место прохода сквозь конструкцию крыши потребуется надежно заизолировать против потерь тепла и попадания влаги в помещение.

Более подробно в статье чиайте в статье про установку дымохода для буржуйки своими руками.

Особенности эксплуатации

При пробном запуске буржуйки лучше открыть все двери и окна. Убеждаемся в наличии тяги и открытой заслонки. Затем заложив через дверку дрова, зажигаем пламя. Закрываем дверку и выходим на улицу. Буржуйка будет изрядно дымить, но не следует этого пугаться, это выгорает масло и другой мусор.

Процесс топки

После первого использования  печи может потребоваться устранить дефекты сварки. И затем наслаждайтесь теплом в гараже или другом помещении. Главное помнить правила пожарной безопасности, периодически прочищать дымоход и убирать золу, периодически заменяя песок в буржуйке.

Вывод

Сделать самостоятельно такую конструкцию вполне по силам даже начинающему мастеру. Главное хотеть сделать надежную буржуйку и внимательно и ответственно выполнять все работы, учитывая пошаговую инструкцию, приведенную в статье.

Буржуйка для дачи своими руками: инструкция, чертежи, фото

Буржуйка — это маленькая печка для экономичного обогрева жилья и приготовления пищи. Изготавливаются такие очаги из разных материалов (чугун, газовые баллоны, кирпичи), но все они компактны, мобильны, универсальны. Современная буржуйка способна обогреть дом площадью до 50 кв м. Еще один несомненный плюс: некоторые разновидности можно смастерить своими руками.

Фото буржуек для дачи

Чертежи

Изготовление своими руками

Выбор материалов для печи зависит от предпочтений хозяев. Буржуйка из газового баллона отличается простотой изготовления, занимает мало места. Кирпичная — обладает высокой теплоотдачей. А очаг, сделанный из стальной бочки, характеризуется длительным горением.

Буржуйка из газового баллона

Прежде, чем приступать к изготовлению такой печи, следует провести ряд подготовительных мероприятий:

• Убрать вентиль.
• Выпустить оставшийся газ.
• Вылить конденсат из перевернутого баллона в ведро.
• Чтобы от газа не осталось и следа, нужно наполнить баллон водой, а затем слить ее.
• Можно приступать к изготовлению печки.

Существует два варианта конструкции.

Вариант №1. Горизонтальный. Подходит при топке печи дровами.

В таблице представлена пошаговая инструкция изготовления буржуйки своими руками.

Вариант №2. Вертикальный. Подходит для небольшой площади, часто используется в загородных домиках. Главный минус — на такой конструкции нельзя готовить еду.

Необходимые материалы и инструкции к их применению можно найти в таблице ниже.

Дачная буржуйка из кирпича

Если будущая печь задумывается как стационарная, то для большей теплоотдачи можно обложить ее кирпичом. Изготовить такую модель очень просто.

Понадобятся следующие материалы:

• Лист металла толщиной 3-4 миллиметра.
• Толстый листовой металл для дымоотвода (5-7 мм).
• Крышка, колосники, дно дверцы. Эти элементы можно купить в магазине либо изготовить из подручных материалов.
• Кирпичи.
• Скрепляющий раствор.
• Сварочный аппарат.

Пошаговая инструкция:

• Боковые части тонкого листа сварить между собой.
• Приварить к корпусу колосниковую решетку, днище, крышку.
• Из толстого металла соорудить дымовую трубу, присоединить ее к верхней части конструкции.
• После установки печи облицевать ее кирпичом. Для скрепления материалов лучше использовать цементный раствор.

Буржуйка длительного горения
