Что такое нихром: Что такое Нихром? Где применяется, когда и кто изобрел двойной сплав никеля и хрома? :: информационная статья компании Полимернагрев

Что такое нихром

Под нихромом понимают общее наименование ряда сплавов, в составе которых содержится 55-78% никеля, 15-23% хрома, а также алюминий, титан, молибден, железо. Сортамент включает в себя проволоку, ленту, горячекатаный прокат. Последний поставляется в виде отдельных прутков или бухтой.

Описание нихромовой проволоки было бы не полным без упоминания формы поперечного сечения. Оно может быть круглым, овальным, квадратным, многогранным. Самая распространенная конфигурация – круг.

Особенности

Нихромовая проволока обладает редким набором свойств, которые делают ее практически незаменимой в некоторых областях. Среди отличительных характеристик:

Коррозионная стойкость. Как известно, ржавчина – это слабое место большинства металлических изделий. В этом плане нихром уникален – он не окисляется под воздействием окружающей среды и имеет длительный срок эксплуатации.

Высокое электросопротивление. Удельное сопротивление нихромовой проволоки достигает 1,1-1,4 Ом*кв.мм/м. Если сравнить эти цифры с обычной сталью, то для выделения одинакового количества тепла нихрома (в метрах) понадобится гораздо меньше. Это позволяет сделать конструкции из нихромовых сплавов компактными и небольшими по массе.

Жаропрочность. Двухкомпонентный состав сохраняет работоспособность при температуре 1400 град. При этом отсутствуют температурные деформации.

Нихром – дорогостоящий материал, но его выдающаяся прочность, физические свойства, долговечность оправдывают такую стоимость.

Производство

В основе технологии изготовления лежит обработка давлением с применением дорогостоящего оборудования – станов, прессов, печей.

• Прокатывание. Нихром довольно пластичен, что позволяет получать из него проволоку “холодной” прокаткой. Круги больших размеров получают “горячей” прокаткой.
• Волочение. Представляет собой протягивание заготовок (катанок) сквозь постепенно сужающееся отверстие. Рабочая скорость операции не превышает 25 м/с. После получения требуемого диаметра проволоку подвергают термической и химической обработке.
• Прессование. Заготовки получают, выдавливая нагретый сплав через отверстия в матрице приспособления.

 Отличия от другой проволоки

Зачастую недобросовестные продавцы под видом нихрома продают похожие внешне материалы. Чтобы не попасться на эту “удочку” и не переплачивать за ненужный вам товар, предлагаем ознакомиться с отличительными чертами нихромовой проволоки:

По фото нихромовой проволоки судить о виде и происхождении материала сложно, но можно. Так, новый материал отличается блестящим, бело-серым оттенком. Продукт, бывший в употреблении, наоборот, имеет темно-серый цвет. Это объясняется наличием оксидной пленки. При удалении окислов цвет нихрома должен смениться на светлый.

Простой практический способ – проверить магнитные свойства. Двухкомпонентная проволока не магнитится, а сплавы с добавлением железа имеют ослабленные магнитные показатели.

Жесткость. Возьмите материал в руки, попытайтесь его согнуть. Нихром ощутимо жестче, чем омедненная или мягкая стальная проволока.

Марки

В промышленности наибольшее применение нашли 2 марки – Х20Н80 и Х15Н60. Цифры, обозначают процентное содержание хрома и никеля соответственно.

Оставшаяся часть – лигатуры. Марка Х20Н80 имеет чуть большую плотность (8,4 гр/куб.см) остальные физические характеристики практически не отличаются.

Назначение

Применение нихромовой проволоки в различных сферах деятельности обусловлено ее преимуществами. В приборостроении ее используют, как узел резисторов, реостатов, нагревателей. Из заготовок большого диаметра налажен выпуск тросов, канатов.

Многие бытовые приборы (тостер, паяльник, утюг) содержат нихром. В медицине нихромовые нити задействуют в пластической хирургии, внутриполостных вмешательствах.

Ловкие “Кулибины” умудряются спроектировать из нихромовых прутков резаки по дереву, устройства для выжигания.

Выбираем нихром

Как выбрать нихромовую проволоку для конкретных задач? Необходимо обращать внимание на 3 критерия:

Маркировка. Присутствие в обозначении буквы “Н” указывает на то, что изделие подойдет для изготовления нагревательных элементов диаметром до 0,2 мм.

Маркировка “С” предупреждает, что область применения – изготовление элементов сопротивления. Аббревиатура ТЭН означает, что нихромовая нить может применяться в производстве трубчатых электронагревателей.

Диаметр нихромовой проволоки. Колеблется от 0,05 до 12 мм. От величины зависит вес мотка и сопротивление. Зависимость проста – чем меньше диаметр, тем больше электросопротивление.

Диаметр проволоки, изготавливаемой производителями, представляется в пределах 0,05-12 мм. Диаметр проволоки-нихрома определяет ее сечение, вес мотка и соответственное объективное сопротивление.

Изготовитель. Обязательно уточняйте, по какому стандарту (ГОСТ или ТУ) произведен продукт. Наличие сопроводительных документов, сертификатов – залог качественного товара.

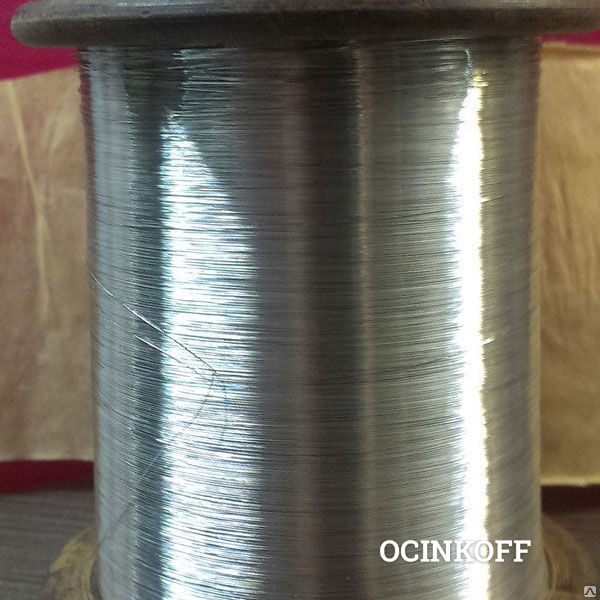

Фото нихромовой проволоки

Также рекомендуем просмотреть:

Вам понравилась статья?

Что такое нихром? Узнайте о технических характеристиках и особенностях сплава.

Нихром активно используется в современной промышленности. Стоит отметить, что сплав был создан и запатентован Альбертом Маршем ещё в начале двадцатого века. С тех пор, конечно, рецептура неоднократно изменялась. Сегодня существует целый подкласс – нихромовые сплавы.

Для ознакомления со свойствами, а также для приобретения нихрома можно перейти на сайт производителя. Ниже будут обозначены частично физические свойства сплава, а также характеристики, которые изменяются от внедрения различных добавок в сплав.

Основные характеристики нихрома

В оригинале сплав состоит из никеля и хрома в пропорции 80% к 20%. Естественно, можно увеличивать содержание хрома за счёт сокращения никеля. Но в этом случае пластичность сплава начинает резко сокращаться.

В результате металл получается хрупким и непригодным для обработки в принципе. Кроме того, хром отрицательно сказывается на сопротивлении коррозии.

Положительные свойства нихрома описаны ниже:

• выдерживает колоссальные температуры;
• создаёт оксидную плёнку;
• сплав криптоустойчив.

Даже с посторонними примесями в виде алюминия, титана, марганца и т.д., нихром способен выдерживать температуру до 600 градусов по Цельсию. Если же придерживаться оригинальной рецептуры, то означенная цифра увеличивается почти в два раза.

Применение нихрома сегодня

Подобные свойства получили широкое применение не только в промышленности, но и в быту. К примеру, традиционные лампы накаливания (лампы Эдисона) обладают как раз нихромовой спиралью.

В случае сохранения вакуума внутри лампы, спираль может служить годами. Помимо этого нихром получил распространение и в таких модных сегодня электронных сигаретах. Из него создают сами испарители жидкостей для электронного курения.

Из нихрома изготавливают проволоку. Для этого он должен быть достаточно пластичным. Соответственно, применяются различные примеси в виде кремния, молибдена и т.д.

Даже под высокой температурой нихром отлично удерживает свою форму. В промышленности высоких температур нихром практически полностью заменил железо. Ведь он не издаёт неприятных запахов при разогреве.

Кроме того, у рабочих нет во рту привкуса гари при работе с нихромовым оборудованием.

Смотрите также:

В видео будет продемонстрировано, как осуществляется плавление нихрома:

ООО «Электровек-сталь»
+7(495)639-93-00 Москва
+38(056)790-91-90 Днепропетровск
www.evek.org

Источник №1: http://www.evek.org/nihrom.html

Применение нихромовой проволоки

Термин «нихром» включает в себя различные сплавы, в составе которых есть хром и никель. Такие сплавы отличаются высокой степенью электрического сопротивления. Процентное содержание никеля в сплавах всегда составляет от 55 до 78 процентов. Хрома в сплавах несколько меньше: от 15 до 23 процентов. Кроме того, в состав нихрома могут входить сера, марганец, кремний, титан, углерод, алюминий, фосфор и железо.

Нихромовая проволока характеризуется хорошей пластичностью и устойчивостью к коррозии в разных условиях, включая жидкую и газообразную среду. Одним из важнейших свойств изделия можно назвать его жаропрочность благодаря входящему в состав сплава хрому, которому также свойственна очень высокая твердость. Максимальная температура, при которой можно работать с нихромовой проволокой, составляет до 1200 градусов по Цельсию.

Состав сплава обусловил широкое применение нихромовой проволоки в производстве разнообразных нагревательных элементов, пружин, электропроводов. В этой области нихромовая проволока используется из-за ее особых эксплуатационных свойств: высокого электрического сопротивления, стойкости к коррозии и кислотным средам. Благодаря высокой жаростойкости проволоку применяют и в изготовлении изделий из керамики, которые производятся при очень высоких температурах. В керамике проволока используется в качестве внутреннего каркаса изделий, который позволяет им сохранить форму, пока глина не затвердела.

Высокая пластичность нихромовой проволоки позволяет придавать ей любые сложные формы. Это же качество свойственно и такому изделию плоского металлопроката, как нержавеющая лента. К тому же нихром отличается легкостью, не свойственной сплавам с аналогичными характеристиками. Все это делает проволоку из этого сплава самой востребованной в производстве электротехнических изделий.

Нихромовая проволока в рулонах подходит для использования в роли нагревательных элементов в разных отопительных системах, включая обогреватели, которые работают от тока.

Стоимость нихромовой проволоки постоянно меняется в связи с колебаниями цены нихрома на рынке.

описание и область применения — Портал о ломе, отходах и экологии

Нихром охватывает сплавы различных марок, созданные на базе никеля и хрома, с низким содержанием дополнительных легирующих примесей. Изобретение материала относится к началу прошлого века, родиной же продукта стала Северная Америка.

Базовым металлом сплава выступает никель, его содержание находится в интервале 55 – 78%. Второй, основополагающий элемент – хром, занимающий в материале от 15 до 23%. Наиболее распространенные следующие легирующие добавки: алюминий, железо, марганец и кремний.

Основные преимущества нихрома перед другими тугоплавкими металлами состоят в следующем:

• высокая жаростойкость, механические свойства не меняются при высоких температурах;

• пластичность, обеспечивает возможность изготовления проволоки, лент из сплава;

• простота обработки, изделия хорошо штампуются, свариваются;

• высокая стойкость к коррозии;

• нихром не магнитится.

Сплав можно по праву назвать усовершенствованным вариантом хромоникелевой жароупорной стали. Поверхность нихрома покрыта пленкой из окиси хрома. Ее высокая адгезия и более высокая, чем у металла, температура плавления позволяют материалу отлично выдерживать перепады температур: регулярные нагревы и остывания.

Величина тугоплавкости сплава напрямую связана с защитной пленкой оксида, следовательно, растет при увеличении содержания хрома. Улучшение тугоплавкости оксидной пленки дополнительно способствует росту коррозионной стойкости материала. Предел содержания хрома в сплаве обусловлен снижением обрабатываемости материала: при достижении 30%, холодная прокатка нихрома становится невозможной.

Когда в ход идет железо

Отечественные стандарты различают две основные марки нихрома.

• Х20Н80 – двойной. Состав сплава: 74% никеля, 23 – хрома, на уровне процента присутствуют железо, кремний и марганец.

Лента Х20Н80 нихром

• Х15Н60 – тройной. Основу составляет все тот же сплав никеля с хромом 60 и 15%, соответственно. Третьим компонентом выступает железо, его содержание в продукте – 25%.

Идея насыщения нихрома железом связана с компромиссом: удешевить цену материала, сохранив его жаростойкость. Дополнительно, добавление железа повышает обрабатываемость сплава. Таким образом, вариация процентного вклада трех базовых элементов позволяет удержать рабочую температуру на уровне 1000 °С, сохранив при этом пластичность продукта и понизив его стоимость.

Один из наиболее дешевых вариантов нихрома Х25Н20 (железобогатый, согласно зарубежной терминологии), требует никеля не более 20%. При этом механические свойства сплава не ухудшается, однако рабочая температура ограничивается величиной 900 °С.

Область применения

Первоначальное предназначение нихрома акцентировалось на использование в изготовлении нагревательных элементов различного высокотемпературного оборудования. Высокая температура плавления, до 1400 °С, позволяет использовать нихромовые нагреватели внутри печей для обжига, сушильных аппаратах. Распространено производственное использование продукта как жаропрочного химически стойкого сплава в агрессивных средах.

На бытовом уровне нихром оказался идеальным материалом вначале для утюгов, а впоследствии, в пищевой промышленности. Тостеры, электрические плиты, прочее кухонное оборудование с нагревательными элементами из этого сплава отличаются отсутствием:

• оплавленных участков.

Как результат, в процессе приготовления пищи не чувствуется посторонних запахов, гари.

Пластичность материала, обеспечивающая возможность проката продукта, изготовления из него проволоки, расширяет область применения нихрома до резисторов, реостатов, прочих узлах сопротивления. Деформированные нихромовые нагревательные спирали также применяются в электронных сигаретах.

Нихромовая проволока для электронных сигарет

Единственный недостаток нихрома – его высокая стоимость, компенсируется отсутствием более дешевых заменителей этого жаростойкого сплава до настоящего времени.

Как определить нихром | Аякс-металл ✅

Нихром – это одна из семи групп прецизионных (с заданными свойствами) сплавов, чьё производство регламентирует ГОСТ 10994-74. В эту группу входят 16 марок металлов с высокой сопротивляемостью току, из которых десять используются для производства нагревателей и шесть – для датчиков и резисторов с постоянным сопротивлением в заданном температурном диапазоне.

Согласно упомянутому нормативному документу, в определение нихрома включены такие характеристики сплавов:

• максимальная рабочая температура нагрева – до 1 100, 1 150, 1 200, 1 220 и 1 400 °С;
• удельное сопротивление – от 0,99–1,07 до 1,37–1,47 единицы;
• базовые элементы химического состава – никель и/или хром с массовой долей 55–78 и 15–23 % соответственно.

Чтобы определить нихромовую проволоку, необходимо знать основные свойства этих сплавов. Прежде всего эти вещества немагнитные. Если постоянный магнит не притягивает проволоку, возможно, перед вами нихром. Такая оговорка связана с тем, что он не единственный немагнитный сплав. Если через проволоку из нихрома пустить ток, она быстро нагреется до характерного красного свечения с выделением сильного теплового излучения.

Более точный ответ, вплоть до определения марки сплава, можно получить только с использованием лабораторного оборудования. По этой причине полные характеристики продукции из нихрома обязательно указывают в сопроводительной документации, включая её маркировку и назначение.

Применение проволоки из нихрома

Точное определение проволоки из нихрома даёт ГОСТ 12766.1-90, согласно которому она производится. Полный её сортамент включает следующие виды продукции:

• для спиральных и других нагревателей открытого типа – для маркировки такой проволоки используют букву Н;
• для трубчатых нагревателей – обозначают аббревиатурой ТЭН;
• для резисторов – маркируются буквой С.

В зависимости от марки металла нихромовая проволока изготавливается диаметром от 0,4–3, до 0,1–7,5 мм. Маркировка этой продукции содержит следующую информацию в такой очерёдности:

• диаметр;
• марка сплава;
• назначение;
• ссылка на нормативный документ.

Отсутствие в маркировке обозначения сферы применения по умолчанию означает, что проволока предназначена для производства резисторов. Помимо проволоки, для изготовления нагревательных элементов (Н) и резисторов (С) используют ленту из нихрома, производство которой регламентирует ГОСТ 12766.2-90.

В зависимости от диаметра проволока из нихрома для промышленных потребителей поставляется намотанной на катушки, оправки или в мотках. Чтобы не задаваться вопросом, как определить, из нихрома проволока или нет, следует пользоваться услугами надёжного поставщика. Напоминаем, что нихром входит в число наиболее дорогостоящих сплавов. Поэтому не стоит приобретать такую продукцию в случайных местах.

При покупке нихромовой проволоки необходимо обращать внимание на целостность упаковки, которая в том числе предохраняет проволоку от спутывания. Отсутствие ярлыка на упаковке также даёт повод для сомнений, не позволяя определить, что в ней проволока из нихрома необходимой вам марки.

Ошибки выбора нихромовой проволоки являются основной причиной раннего выхода из строя изготовленных из неё нагревательных элементов, поскольку они рассчитаны на разный температурный режим эксплуатации. При правильном выборе проволоки из нихрома гарантийный срок её использования в зависимости от диаметра составляет от 800 до 4 000 часов в непрерывном режиме эксплуатации. Величина этого показателя растёт по мере увеличения диаметра проволоки.

Примеры применения проволоки из нихрома для нагревательных элементов

Нихромовые сплавы являются основными материалами для изготовления нагревательных элементов. Проволока или лента из нихрома обязательно используется в таких видах оборудования, как:

• кухонная техника – плиты, духовки, мармиты, посудомоечные машины и прочее;
• бытовые приборы – утюги, фены, электрочайники, стиральные машины, бойлеры и т. д.;
• лабораторное оборудование – автоклавы, сушильные печи, реостаты;
• промышленные агрегаты – печи обжига и сушки;
• разнообразная электротехническая продукция.

Тем, кого интересует, как определить нихромовую проволоку в домашних условиях с точки зрения заготовки вторсырья, можем посоветовать разборку любых нагревателей. Все они содержат нихром.

Правда, вы не сможете разделить его по маркам, а заготовители лома устанавливают приёмные цены в зависимости от содержания в нём никеля. В этом отношении в выигрышном положении оказываются промышленные потребители нихрома, которые могут сортировать вышедшие из строя нагревательные элементы по маркам сплавов. Разница в цене между ними может достигать больших значений.

Подводим итоги: Определяем нихромовую проволоку

Резюмируя информацию о способах определения проволоки из нихрома, можно сказать следующее:

• отличить нихромовую проволоку от аналогичной продукции из других сплавов по внешнему виду невозможно;
• определить нихром без использования лабораторного оборудования можно – самый достоверный результат покажет пропуск тока через проволоку, но это не поможет установить марку сплава, которая является важнейшей характеристикой данной продукции;
• всё, что находится внутри спиральных и трубчатых нагревательных элементов, является нихромом;
• самым простым способом идентификации нихрома является ярлык на упаковке продукции из него;
• проволока из нихрома и нагревательные элементы из неё должны использоваться по назначению с учётом марок сплавов и температурных режимов;
• для сортировки сборного нихромового лома вам потребуется лабораторное оборудование по определению массовой доли базовых элементов химического состава сплавов.

Ошибки выбора нихромовой проволоки могут привести к значительным финансовым потерям. Если вы сомневаетесь, посоветуйтесь со специалистом.

Для чего используется нихромовая проволока?

Нихром, также известный как никель-хром, представляет собой сплав, получаемый путем смешивания никеля, хрома и, иногда, железа. Этот сплав, наиболее известный своей термостойкостью, а также стойкостью к коррозии и окислению, невероятно полезен для множества применений. От промышленного производства до хобби, нихром в виде проволоки присутствует в ряде коммерческих товаров, ремесел и инструментов. Он также находит приложения в специализированных настройках.

TL; DR (слишком длинный; не читал)

Нихромовая проволока — это сплав никеля и хрома. Он устойчив к нагреванию и окислению и служит нагревательным элементом в таких продуктах, как тостеры и фены. Любители используют нихромовую проволоку в керамической скульптуре и производстве стекла. Также провод можно найти в лабораториях, строительной и специализированной электронике.

Свойства нихрома

Хотя существуют различные рецепты для нихрома, зависящие от его предполагаемого использования, наиболее распространенная форма сплава производится из 60 процентов никеля и 40 процентов хрома.Независимо от соотношения, все нихромовые сплавы обладают общими свойствами, которые делают этот сплав заслуживающим внимания. Нихром устойчив к нагреванию и коррозии в воде, а при нагревании образует тонкий слой оксида хрома, что делает его практически невосприимчивым к окислению. В частности, нихром обладает высоким сопротивлением, заставляя его нагреваться даже при воздействии небольшого электрического тока. Эти свойства позволяют нихромовой проволоке находить широкое применение в различных отраслях промышленности.

Нагревательные элементы

Поскольку нихромовая проволока очень устойчива к электричеству, она невероятно полезна в качестве нагревательного элемента в коммерческих продуктах и ​​домашних инструментах. Тостеры и фены используют катушки из нихромовой проволоки для создания большого количества тепла, как и тостеры и нагреватели. В промышленных печах также используется нихромовая проволока. Кусок нихромовой проволоки также можно использовать для изготовления устройства для резки горячей проволоки, которое можно использовать дома или в промышленных условиях для резки и придания формы некоторым пенопластам и пластмассам.

Hobby Help

Так как нихромовая проволока является эффективным нагревательным элементом, ее часто используют в хобби и видах искусства.Например, керамические скульпторы и стеклодувы используют нихром — как в качестве опоры в своих более сложных работах, так и в качестве части своих обжиговых печей. Поскольку нихром может выдерживать высокие температуры, использование нихромовой проволоки в качестве каркаса позволяет художникам сохранять свои проекты вместе во время процесса обжига, не опасаясь поломки.

Специальные приложения

Характеристики нихрома также делают его полезным в специальных продуктах и ​​проектах. Нихромовая проволока исключительно хорошо работает в качестве дистанционного воспламенителя и регулярно используется в фейерверках.Его можно использовать в лабораториях для обнаружения следов металлов в пламени, а электронные сигареты и другие испарители, изготовленные по индивидуальному заказу, часто используют в своей конструкции нихромовую проволоку.

Нихром Состав, свойства, нихромовая проволока, применение, цена

Нихром — это никель-хромовый сплав с немагнитными свойствами. Иногда в состав сплава входят некоторые части железа. Нихром обычно используется для изготовления резистивных проводов. Это вещество было запатентовано в 1905 году.

Нихром Идентификация

Номер CAS : 11106-97-1

Нихром Химическая формула

Химическая формула нихрома — NiCr. Для образцов, в состав которых входит железо, химическая формула — NiFeCr.

Нихром Состав

Хорошо известный сплав содержит 80% никеля и 20% хрома. Этот сплав известен как нихром 80/20. Однако существуют другие составы сплавов, в которых никель, хром и железо сочетаются в различных других соотношениях.

Рисунок 1 — Нихром

Нихром Свойства

Вот некоторые основные свойства нихрома.

Цвет

Нихром имеет серебристо-серый цвет.

Удельный вес

Удельный вес нихрома 8,4.

Плотность

Плотность нихрома 8400 кг / м ³ .

Температура плавления

Температура плавления этого вещества 1400 ° C.

Удельное электрическое сопротивление при комнатной температуре

Удельное электрическое сопротивление при комнатной температуре для этого вещества составляет от 1,0 × 10 ^–6 до 1,5 × 10 ^–6 Ом (Ом).

Удельная теплоемкость

Удельная теплоемкость — это количество тепла, необходимое для изменения температуры вещества на определенную величину, обычно на 1 градус. Удельная теплоемкость этого вещества составляет 450 Дж / кг ⁻¹ ° C ⁻¹ .

Теплопроводность

Теплопроводность — это способность вещества проводить тепло.Коэффициент теплопроводности для нихрома составляет 11,3 Вт · м ⁻¹ ° C ⁻¹ .

Модуль упругости

Модуль упругости или модуль упругости — это математическое представление тенденции вещества или объекта к деформации при приложении к нему определенной силы. Модуль упругости нихрома составляет 2,2 × 10 ¹¹ Па.

Тепловое расширение

Тепловое расширение — это свойство вещества, благодаря которому вещество изменяет объем под воздействием тепла.Коэффициент теплового расширения нихрома составляет 14 × 10 ⁻⁶ / ° C.

Рабочая температура

Рабочая температура определяется как температура, при которой работает механическое или электрическое устройство. Рабочая температура для нихрома составляет 900 ° C.

Температурный коэффициент сопротивления

Температурный коэффициент математически представляет относительное изменение физических свойств вещества при изменении температуры на 1 градус Кельвина.

Температурный коэффициент сопротивления нихрома составляет 100 ppm / ° C при температуре от 25 ° C до 100 ° C.

Коррозионная активность

Вещество обладает высокой устойчивостью к коррозии.

Окисление

Вещество устойчиво к окислению при высоких температурах.

Использование нихрома

Вот некоторые из примеров использования нихрома:

• Нихром широко используется в производстве фейерверков и взрывчатых веществ.
• Нихром используется для изготовления перемычек для систем электрического зажигания, таких как модели зажигателей ракет, электрические спички и электронные сигареты.
• Это вещество используется в керамических работах. Он служит для обеспечения внутренней опорной структуры и помогает удерживать формы глиняных скульптур, пока они мягкие. Из-за своей устойчивости к высоким температурам нихром также используется при обжиге кусков глины в печах.
• Нихромовая проволока используется для проверки цвета пламени в неосвещенных частях катионного огня из катионов натрия, меди, калия и кальция.
• Нихром также используется в микробиологических лабораториях.
• Это вещество используется при производстве глушителей мотоциклов.
• Нихром также используется для изготовления тонких пленок нихрома. Эти тонкие пленки часто используются в гибридных сборках. Тонкие пленки из нихрома также используются в интегральных схемах, которые используются в областях телекоммуникаций, приборостроения, источников питания, а также в медицинском и военном оборудовании, где необходимы хорошее рассеивание мощности и низкий уровень шума.
• Этот материал обладает высокой устойчивостью к нагреванию и высокотемпературному окислению.Благодаря этому свойству нихром используют в производстве тостеров, паяльников, фенов и электрических духовок. В этих приборах нихромовые проволоки наматываются катушками для создания определенного электрического сопротивления, а затем через них пропускается электрический ток для получения тепла.
• Это вещество также используется для изготовления термопар.
Нихром
• также используется для резки пенопласта горячей проволокой на промышленных предприятиях и в других сферах.

Нихром Цена и наличие

Нихромовые провода и ленты можно купить в магазинах, торгующих электрическими проводами и товарами.24 калибра круглой нихромовой проволоки диаметром 0,020 дюйма с катушкой 25 дюймов могут стоить от 15 до 16 долларов. Плоские нихромовые ленты размером 1/16 дюйма в ширину и толщиной 0,010 дюйма стоят около 2,20 доллара за фут.

Артикул:

http://en.wikipedia.org/wiki/Nichrome

Нихромовая проволока

Нихромовая проволока | Remington Industries

Нихромовая проволока

Наша высококачественная никель-хромовая (нихромовая) проволока обладает отличными характеристиками, устойчива к высоким температурам и окислению, а также чрезвычайно долговечна. Нихромовая проволока — один из самых популярных наших продуктов; просмотрите провод в этой категории ниже.

• Никель-хромовый резистивный провод, нихром 80, 20 AWG, 7 вариантов длины

  Рекомендуемая производителем розничная цена:

  Было:

  Сейчас: 10 долларов. 69 — 843,75 долл. США

• Никель-хромовый резистивный провод, нихром 80, 32 AWG, доступно 7 длин

  Рекомендуемая производителем розничная цена:

  Было:

  Сейчас: 7 долларов.69–118,75 долл. США

• Никель-хромовый резистивный провод, нихром 80, 24 AWG, доступно 7 длин

  Рекомендуемая производителем розничная цена:

  Было:

  Сейчас: 9 долларов. 34 — 484,38 долл. США

• Никель-хромовый резистивный провод, нихром 80, 22 AWG, доступно 7 длин

  Рекомендуемая производителем розничная цена:

  Было:

  Сейчас: 9 долларов.78–604,17 долл. США

• Никель-хромовый резистивный провод, нихром 80, 30 AWG, доступно 7 длин

  Рекомендуемая производителем розничная цена:

  Было:

  Сейчас: 7 долларов. 80–150 долларов США

• Никель-хромовый резистивный провод, нихром 80, 28 AWG, доступно 7 длин

  Рекомендуемая производителем розничная цена:

  Было:

  Сейчас: 8 долларов.13 — 213,54 доллара

• Никель-хромовый резистивный провод, нихром 80, 26 AWG, доступно 7 длин

  Рекомендуемая производителем розничная цена:

  Было:

  Сейчас: 8 долларов. 68 — 333,33 доллара

• Никель-хромовый резистивный провод, нихром 80, 18 AWG, доступно 7 длин

  Рекомендуемая производителем розничная цена:

  Было:

  Сейчас: 14 долларов.62 — 1333,33 долл. США

• Никель-хромовый резистивный провод, нихром 80, 14 AWG, доступно 7 длин

  Рекомендуемая производителем розничная цена:

  Было:

  Сейчас: 22 доллара. 66–508,33 долл. США

• Никель-хромовый резистивный провод, нихром 80, 16 AWG, доступно 7 длин

  Рекомендуемая производителем розничная цена:

  Было:

  Сейчас: 19 долларов.89–2 109,38 долл. США

Что такое нихромовая проволока?

Нихромовая проволока — это сплав, что означает, что она состоит из нескольких металлических элементов. Наша нихромовая проволока отличается идеальным балансом химических свойств; он состоит из 80% никеля и 20% хрома.

Нихромовая проволока коррозионно-стойкая, имеет серебристый цвет и доступна во многих размерах и вариантах сплава.

также называется неизолированной хромоникелевой проволокой, проволокой нагревателя и проволокой элемента, поэтому, если вы заинтересованы в любом из них, вы находитесь в нужном месте.

Что делает нихромовая проволока?

— это проволока высокого сопротивления для множества применений, так как она обладает множеством полезных свойств. Он термостойкий, обладает отличными температурными характеристиками, имеет впечатляюще высокую температуру плавления и исключительную способность противостоять коррозии.

Нихромовая проволока обычно используется в нагревательных устройствах для инструментов и бытовой техники, в ножницах для резки пенопласта, вейпинга и электронных сигарет. Он используется в предметах, которые можно найти в наших домах, например, ваш тостер может содержать хромоникелевый нагревательный провод.Его можно использовать даже для изготовления ювелирных изделий, паяльника и в стоматологической практике, для пломбирования.

В большинстве случаев нихромовая проволока наматывается; Наша команда по намотке катушек также может позаботиться о намотке катушек из нихромовой проволоки по индивидуальному заказу.

Где найти нихромовую проволоку

Нихромовую проволоку можно найти прямо здесь, на сайте Remington Industries. Мы предлагаем бесплатную доставку для всех заказов в США и обслуживаем клиентов по всему миру. Где бы вы ни находились, мы всегда готовы помочь вам найти поставщиков хромоникелевой проволоки.

Наш широкий выбор включает нихромовую проволоку 14 AWG — 32 AWG с семью длинами для каждого калибра. Мы также предлагаем услуги по зачистке проводов, нарезке скрутки и другие услуги по обработке проволоки для удовлетворения любых потребностей. Не уверены, какая катушка нихромовой проволоки подходит для вашего проекта? Перейдите на нашу страницу ресурсов, чтобы ознакомиться с таблицей данных нихромовой проволоки, свяжитесь с нами или позвоните нам по телефону (815) -385-1987, чтобы поговорить с одним из наших дружелюбных членов команды.

Нихромовая проволока, сплавы сопротивления меди и железа

Для чего используется нихромовая проволока?

делают ее идеальной для использования в тостерах, фенах, накопительных нагревателях и даже в промышленных печах.

Этот сплав также можно использовать для создания устройства для резки горячей проволоки, которое можно использовать в быту или в промышленности для выполнения точных разрезов на определенных пенопластах и ​​пластмассах.

используется в составе дистанционных систем воспламенения в фейерверках, а также в лабораториях, чтобы помочь обнаружить присутствие следов металлов в пламени.

Универсальный сплав также используется в глушителях мотоциклов, в аэрокосмической продукции, а также в нагревательных спиралях в электронных сигаретах.

Зачем нужна проволока Knight Precision Wire?

В Knight Precision Wire мы можем удовлетворить особые требования каждого клиента к продукции. Мы располагаем исключительно широким ассортиментом специальной проволоки, но также расширили наши возможности для создания индивидуальных решений с помощью собственного производственного оборудования.

Knight Precision Wire являются специализированными производителями проводов и кабелей и могут предоставить бесплатные расценки по вашим требованиям. Пожалуйста, свяжитесь с нами, чтобы организовать это.

Запросить цену

Никель-хромовые сплавы

Никель-хромовые сплавы или нихромовые сплавы обладают отличными электрическими сопротивляемыми свойствами и работают при температурах до 1200 ° C.Это свойство в сочетании с высокой стойкостью к окислению и химической коррозии делает эти сплавы идеальными для использования в качестве проволоки сопротивления в печах и при термообработке.

• Никель Хром 37/18 (Нихром 37/18)

  Нихромовый сплав, в состав которого в основном входит железо. Он подходит для непрерывной работы при максимальной температуре до 1050 ° C и рекомендуется для использования в печах с атмосферой, которая в противном случае может вызвать сухую коррозию материалов с более высоким содержанием никеля. В частности, он имеет лучшую стойкость к воздействию серы и «зеленой гнили» — типу коррозии, вызываемому чередованием науглероживания и окисления. Большой температурный коэффициент сопротивления означает, что изменение сопротивления с повышением температуры необходимо учитывать при проектировании.

  Посмотреть спецификации
• Никель Хром 60/16 (Нихром 60/16)

  Нихромовый сплав с долговечными присадками и железом в балансе состава.Он подходит для использования при температуре до 1100 ° C и обладает хорошей стойкостью к окислению и химической коррозии. Он имеет средний температурный коэффициент сопротивления, что делает его пригодным для менее требовательных применений, чем сплавы никель-хром 80/20.

  Посмотреть спецификации
• Никель Хром 80/20 (нихром 80/20)

  Нихромовый сплав, содержащий добавки с длительным сроком службы, которые делают его особенно подходящим для применений, подверженных частым электрическим переключениям и значительным колебаниям температуры. Может использоваться при рабочих температурах до 1200 ° C и обладает хорошей стойкостью к окислению и химической коррозии. Низкий температурный коэффициент сопротивления в сочетании с высоким удельным сопротивлением делает его подходящим для регулирующих резисторов.

  Посмотреть спецификации

Никель 212 (никель марганец)

Никелевый сплав с добавкой 2% марганца. Применения включают опорную проволоку для электродов и соединители холодного хвоста для нагревательных кабелей и матов.

Медно-никелевые сплавы

Медно-никелевые или медно-никелевые сплавы охватывают ряд очень похожих материалов. Обычно их среднее удельное сопротивление и низкий температурный коэффициент сопротивления делают эти сплавы идеальными для регулирующих резисторов и термопар. В сплавы вводятся добавки для улучшения конкретных характеристик. Ниже представлены наиболее популярные из медно-никелевых сплавов.

• Медный никель 23

  Copper Nickel 23 или CuNi23Mn — это медно-никелевый сплав с добавкой марганца для получения сплава с относительно низким удельным сопротивлением, но высокой стойкостью к окислению и химической коррозии. Максимальная рабочая температура 500 ° C. Применения включают нагревательные шнуры и маты.

  Посмотреть спецификации
• Медный никель 6 / сплав 60

  Медь, никель 6 или сплав 60 характеризуется низким удельным сопротивлением, средней стойкостью к окислению и химической коррозии. Максимальная рабочая температура 300 ° C. Этот материал используется в нагревательных кабелях и в электросварной арматуре.

  Посмотреть спецификации
• Hecnum (CuNi44, константан)

  Hecnum (зарегистрированная торговая марка Omega Resistance Wire) или CuNi44 — это медно-никелевый сплав, содержащий никель, марганец и остальную медь.Среднее удельное сопротивление в сочетании с низким температурным коэффициентом сопротивления делает его идеальным для регулирующих резисторов. Он подходит для низкотемпературных нагревательных элементов до максимум 400 ° C. Благодаря высокой ЭДС по отношению к меди, он подходит для использования в термопарах и удлинительных или компенсационных проводах термопар. Hecnum может поставляться с оксидированной или эмалированной изоляцией.

  Посмотреть спецификации

Железо Хром Алюминиевые сплавы

Эти сплавы на самом деле не являются никелевыми сплавами, но обладают свойствами электрического сопротивления, аналогичными свойствам никель-хромовых сплавов.Это ферромагнитные сплавы, которые используются в электронагревательных элементах и, поскольку они не содержат никель, обычно дешевле, чем хромоникелевый сплав. Они могут работать при высоких температурах, но страдают от более высокой коррозии, чем никель-хромовые сплавы. Кроме того, при высоких температурах сплавы ICA имеют тенденцию к ползучести и охрупчиванию. Следовательно, необходимо позаботиться о надлежащей опоре элементов, изготовленных из этих типов сплавов.

• ICA 135

  Сплав ICA 135 или железо Хром Алюминий 135 Сплав представляет собой ферромагнитный сплав, который может использоваться в качестве электрических нагревательных элементов до 1300 ° C. Добавление добавок и точность подготовки материала сокращают его недостатки по сравнению с хромоникелевыми сплавами. ICA 135 должен работать только в сухой среде, чтобы избежать коррозии.

  Посмотреть спецификации
• ICA 145

  Сплав ICA 145 или железо Хром Алюминий 145 Сплав представляет собой ферромагнитный сплав, который может использоваться в качестве нагревательных элементов до очень высокой температуры 1350 ° C. Это делает его особенно полезным для нагревательных элементов промышленных печей.

  Посмотреть спецификации

Никель-железные сплавы

также известны как сплавы для герметизации стекла из-за их основного применения. Это сплавы никеля и остаточного железа с добавками, влияющими на определенные свойства. Во всех этих сплавах ключевым свойством является коэффициент расширения, который примерно равен коэффициенту расширения стекла — отсюда и их применение в качестве герметизирующего материала для стекла.

• Нило 42 / Сплав 42 Сплав

  Alloy 42 или Nilo 42 имеет довольно низкий и постоянный коэффициент расширения до 300 ° C, что позволяет использовать его в высокотемпературных термостатах, таких как газовые и электрические плиты.

  Посмотреть спецификации
• Нило 48 / Сплав 48

  Alloy 48 или Nilo 48 Alloy имеет коэффициент расширения, примерно равный таковому у мягких стекол натронно-известкового типа и оксида свинца. По этой причине их применение охватывает очень широкую область в производстве электрических ламп и электронного оборудования.

  Посмотреть спецификации
• Нило 52 / Сплав 52

  Alloy 52 или Nilo 52 Alloy особенно подходят для мягких стекол и находят наиболее важное применение в герконовых переключателях и компонентах электронных транзисторов.Благодаря малой дисперсии его можно использовать для высокочастотных реле.

  Посмотреть спецификации
• Нило К / Ковар

  Также известный как Nilo K или Kovar, этот сплав никеля и железа с содержанием 29%, модифицированный добавлением 17% кобальта, имеет очень низкий коэффициент расширения, очень близкий к боросиликатным стеклам средней твердости. Он широко используется в производстве мощных радиопередающих устройств, рентгеновских трубок и многих типов электронного оборудования. Кроме того, он подходит для использования с керамическими материалами для создания уплотнений.

  Посмотреть спецификации

Что такое нихром Укажите его одноразовое использование, класс 10, физика CBSE

Полный ответ:
Нихром — это сплав, состоящий из двух элементов: никеля на 80% и хрома на 20%. Когда нихром нагревают до высокой температуры, он не окисляется на воздухе и не горит легко, как другие металлы. Кроме того, он имеет высокую температуру плавления и кипения, поэтому он не плавится и не ломается, когда через него проходит большой ток, в отличие от других металлов, таких как медь и алюминий. Он может легко оставаться в горячем состоянии в течение длительного периода времени, не растапливая и не обжигаясь.

Теперь мы нарисуем диаграмму, показывающую зависимость между удельным сопротивлением и температурой, как показано ниже.

Теперь удельное сопротивление очень велико при температуре $ 0 \, K $ и изменяется линейно с температурой. Он имеет удельное сопротивление, которое препятствует прохождению тока в данном веществе, и, следовательно, имеет высокое сопротивление. Его можно легко втянуть в тонкую проволоку, потому что он очень пластичный. Благодаря всем этим свойствам нихром используется для изготовления нагревательных элементов.Этими нагревательными элементами являются электрический нагреватель, электрический стержень, электрический утюг и т. Д.

Следовательно, нихром используется для изготовления нагревательных элементов, таких как электрические нагреватели, электроды, утюг и т. Д.

Примечание: Работа нагревательных элементов, которые используются в электроприборах, основаны на том факте, что при пропускании тока по проводнику в нем создается сопротивление. Из-за сопротивления в приборе выделяется тепло. Это известно как эффект нагрева электрическим током.

Вы в одном шаге от ответа!

Подпишитесь бесплатно!

Регистрируясь, вы также получаете БЕСПЛАТНЫЙ доступ к тысячам решенных вопросов, викторин
и загружаемым PDF-файлам!

Никелевые сплавы для нагрева

Выбор нихромового нагревательного элемента

Никель-хромовые сплавы использовались с 1900 года и успешно применялись в нагревательных элементах. Следовательно, реальный практический опыт использования оборудования и промышленных печей дает уверенность в использовании этих сплавов в передовых и уже установленных конструктивных решениях.

Что такое сплав для резистивного нагрева?

Выбор материалов для электронагревания зависит от внутреннего сопротивления току, протекающему с выделением тепла. Медная проволока не выделяет достаточно тепла, когда проводит электричество. Следовательно, чтобы сплав, такой как проволока, пруток, полоса или лента, можно было рассматривать как электрический нагревательный элемент, он должен противодействовать потоку электричества.

Обычно распространенные стали и сплавы, такие как нержавеющая сталь, препятствуют прохождению электричества. Этот термин свойства известен как удельное сопротивление. В Северной Америке для описания удельного сопротивления принято использовать омы на круговую милю, и этот термин используется в данных. Технически подходящее обозначение — это Ом см / фут или Ом, умноженное на круговые милы на фут. В европейских странах общепринятой единицей удельного сопротивления является ом мм² на м.

Если бы только удельное сопротивление рассматривалось как основной фактор для электрического нагревательного элемента, можно было бы выбрать вариант из нескольких сплавов с разной стоимостью.По своей экстремальной природе электрический нагревательный элемент часто нагревается докрасна, и обычные сплавы не могут выдерживать такое количество тепла в течение длительного периода. Они выходят из строя, и это называется жалкой жизнью нагревательного элемента.

Семейства сплавов были приготовлены традиционно с подходящей комбинацией двух определенных свойств:

1. Высокое электрическое сопротивление
2. Длительный срок службы, потенциал выносливости в качестве нагревательного материала

Эти группы сплавов можно разделить на шесть основных классов.Несмотря на то, что для полноты изложения перечислены целые семейства сплавов, эта статья посвящена никель-хромовым (NiCr) сплавам. Основные марки этих сплавов показаны с указанием их состава и удельного сопротивления.

Американские стандарты испытаний и материалов

Характеристики сплавов для контактного нагрева

Чтобы стать важным электронагревательным элементом, металл или сплавы должны обладать следующими характеристиками:

1. Хорошее высокое электрическое сопротивление для сохранения малой площади поперечного сечения
2. Высокая прочность и пластичность при рабочих температурах
3. Низкий температурный коэффициент электрическое сопротивление для предотвращения изменений сопротивления при рабочей температуре, значительно превышающих сопротивление, достигаемое при комнатной температуре.
4. Отличная стойкость к окислению на воздухе при умеренных процедурах
5. Подходящая работа и потенциал для придания необходимой формы.

Этими свойствами обладают нихрома 80/20, нихрома 70/30, нихрома 60/15 и нихрома 35/20. Оценка свойств этих сплавов на воздухе производится следующим образом:

Никель-хромовый сплав 70/30 обеспечивает увеличенный срок службы на воздухе при температуре до 1260 ° C или 2300 ° F. Он обеспечивает выдающуюся стойкость к окислению в условиях низкого содержания кислорода, механизм, известный как зеленая гниль из-за зеленого оттенка оксида.

Нихромовый сплав, состоящий из 60% никеля и 16% хрома и оставшегося железа, обычно выбирается, когда температура нанесения не должна быть выше 1100 ° C или 2012 ° F, как в электрических утюжках.

Сплав, состоящий из 35% никеля, 20% хрома и Рем-железа, используется в печах с промышленным регулированием, работающих при температурах от 800 ° C до 1000 ° C или от 1472 ° F до 1832 ° F. Он обеспечивает значительный вклад в предотвращение повреждения, которое может иметь место в двух указанных выше сплавах, когда рабочая температура одинакова, но условия различаются между восстановлением и окислением. Нихром А или 80/20 не рекомендуется использовать в условиях, восстанавливающих никель и окисляющих хром.

Все нагревательные сплавы, упомянутые в таблице выше, имеют длительный срок службы в качестве нагревательного материала, если они спроектированы соответствующим образом с использованием подходящего размера провода и спецификации катушки.

Резистивные проволоки или ленты обычно вводятся в отожженном виде, если иное не указано отдельно. Их удобно формовать путем наматывания или гибки в отожженном состоянии.

Подходящий срок службы нагревательного элемента начинается с производства сплава и последующим результатом надлежащего ухода за сплавом — проволокой, лентой, полосой, когда он формируется в качестве нагревательного элемента и устанавливается в бытовом приборе. Сплавы нихрома устойчивы к коррозии, как и нержавеющие стали, однако они сильно повреждаются в некоторых условиях, поэтому необходимы меры предосторожности, чтобы поддерживать их в чистоте.

Разнообразие нагревательных элементов

Элементы сопротивления используются несколькими способами и в следующих областях применения:

Проволока или лента могут быть открытыми или закрытыми. Открытый нагреватель более эффективно распределяет тепло, позволяет ему работать при повышенной температуре без использования тяжелых материалов. Но он не защищен от внешних факторов, таких как ржавчина и короткое замыкание, и может вызвать потенциальный риск поражения электрическим током пользователя.

Идея монтажа провода или ленты имеет первостепенное значение.Его можно повесить или вживить. Стандартные варианты подвески можно увидеть в воздухонагревателях, в которых нагревательная спираль пронизана множеством бусинок в форме пончика, поддерживаемых проволочной рамой.

Поддерживаемые материалы обычно используются в печах, где для змеевика предлагается регулярная опора для укладки на стены. Обычно такой поддерживаемый тип нагревателя изготавливается из сплавов на основе железа (FeCrAl), которые имеют небольшую жаропрочность. Они медленно реагируют на тепловую реакцию, так как несущий материал требует нагрева.Основная причина использования этих сплавов — их экономичная цена.

Существует множество нагревателей, классифицируемых как трубчатые нагреватели или нагреватели с оболочкой, в которых провод вставлен в оболочку из нержавеющей стали или жаропрочного материала. Катушка из проволоки, покрытая оксидом магния, упакованная в трубку, обеспечивает достаточную электрическую изоляцию и теплопередачу за счет теплопроводности наружу. Нагреватели варьируются от пиковых марок, используемых при работе с верхом и печи, до дешевых небольших нагревателей для погружения в чашу.

Как работают сплавы с электрическим сопротивлением

Сплав с электрическим сопротивлением выделяет тепло, в зависимости от его состава, он противодействует потоку электричества. Сплав должен иметь возможность проводить электричество до соответствующей температуры, чтобы работать в качестве нагревательного материала.

Температурный коэффициент сопротивления

Сопротивление току, выраженное в омах для конкретного сплава, изменяется в зависимости от изменения температуры сплава. Это изменение выражается в процентах от фактического сопротивления комнатной температуре.Обычно с повышением температуры сопротивление увеличивается, поэтому нагревательный элемент в виде провода имеет сопротивление 1 Ом при комнатной температуре (20 ° C или 68 ° F), может достигать сопротивления до 1,08 Ом при 650 ° C или 1202 ° F. , следовательно, сопротивление увеличивается на 8% из-за нагрева. Следующая диаграмма описывает стандартное сопротивление для основных нагревательных сплавов.

При непрерывном функционировании нагревательного элемента при выборе конструкции элемента следует учитывать изменение его сопротивления. Выберите горячее состояние, затем вернитесь к сопротивлению комнатной температуры, которое должен быть изготовлен для элемента.Нагревательный провод сопротивления, лента и полоса каждый раз предлагаются с указанием их сопротивления комнатной температуре.

Производство оксидов и срок службы

Все металлы могут выступать в качестве нагревательного элемента, если они не обладают достаточно высоким сопротивлением, но их площадь поперечного сечения должна быть очень маленькой, чтобы это было практично. После выбора сплава в качестве нагревательного элемента он должен обладать требуемым потенциалом для создания адгезионного оксидного слоя в горячей форме фактически во время повторяющихся горячих холодных циклов.

Оксидный слой стремится защитить металл под ним от трагического окисления до уровня разрушения. Это похоже на ржавчину, которая защищает нижнюю часть стали от быстрой коррозии. Когда поверхностный слой удален, он показывает под новой поверхностью стали. Важно, чтобы оксидный слой на нагревательном элементе оставался изолированным для защиты нижележащего элемента.

Каждый производитель при разработке сплава конструирует образец проволоки и оценивает ее до того, как расплав будет допущен к производству. Оценка выполняется методом, указанным в ASTM B-76, и показывает срок службы в часах. Следующая диаграмма показывает температурный срок службы различных сплавов нихрома.

Влияние обработки на удельное сопротивление

Электрическое сопротивление — это внутреннее свойство каждого металла, в зависимости от его состава и конфигурации. На сопротивление могут влиять методы изготовления и обработки, такие как холодная обработка и обработка отжигом, в той степени, в которой они изменяют физическую структуру материала.

Изменение удельного сопротивления со скоростью охлаждения особенно важно для материала после яркого отжига, обработка которого включает отжиг в защищенной среде, а затем быструю закалку. Когда материал функционирует при температурах выше 300 ° C или 572 ° F, удельное сопротивление может быть изменено по сравнению с его первоначальным значением, особенно если элементы немного охлаждаются. Возможны следующие изменения:

Однако способность к изменению удельного сопротивления сияющей отожженной проволоки или ленты зависит от размера сечения. Поскольку легкие части охлаждаются быстрее, чем массивные части, легкие части описывают более конкретное влияние скорости охлаждения на электрическое сопротивление. Влияние максимальное для нихрома 80/20 и нихрома 70/30 и умеренное для сплава 60/15. Для сплава 35Ni20Cr значительного размерного эффекта не наблюдалось.

Когда перед установкой необходима точная калибровка нагревателя, на проволоке или полосе указывается окисленный слой из-за образования оксида, металл слегка закаливается на воздухе от температуры отжига.При нанесении не произойдет значительного изменения электрического сопротивления, потому что его начальное сопротивление будет стабилизировано фактическим процессом отжига, близким к максимальному значению для сплава.

Базовое сопротивление отожженной проволоки может быть изменено путем наматывания нагревательного элемента, поскольку наматывание включает в себя холодную обработку. Степень холодной обработки должна быть одинаковой для всей катушки, чтобы поддерживать равномерное сопротивление и производить катушки, проявляющие однородные свойства растяжения. Напряжение намотки должно быть постоянным и однородным, насколько это возможно, в процессе намотки без резких рывков на проволоке. Стабильность растяжения показывает постоянство холодного процесса и диаметра намотанной проволоки.

Нагревательные элементы из нихромового сплава

Электрический резистивный нагревательный элемент использовался в течение длительного периода времени. Поэтому многие конструкции усовершенствованы для обеспечения превосходных характеристик. Очень важно проверить все факторы, которые позволят создать обогреватель, который будет предлагать удовлетворительные функциональные возможности по доступной цене.Для выполнения этой задачи необходимо учитывать следующие факторы:

Применение: Все нагревательные элементы не одинаковы. Они относятся к категории промышленных печей и оборудования. В таких печах, как промышленные нагреватели, стоимость нагревательного элемента не имеет решающего значения из-за массового производства. В бытовых приборах небольшая ошибка может вызвать раннее повреждение, что является критическим фактором, поскольку может потребоваться отозвать несколько устройств. Некоторые компании могут принять 1% дефект, но наличие дефектного устройства означает 100% отказ для клиента.Инженер-конструктор всегда пытается предотвратить любую проблему в целом.

Механическое воздействие : если нагретое оборудование должно подвергнуться серьезному механическому удару, метод установки элементов должен иметь первостепенное значение.

Температура : Это основной фактор при выборе сплава и размера нагревательного материала. Применение нагревательного элемента указывает требуемую температуру. Также важно различать температуру окружающей среды и температуру резистивного провода.В печи они хранятся довольно близко, но с другой стороны, в электрическом чайнике температура воды поднимается до 100 ° C или 212 ° F, в то время как сама проволока может быть увеличена до 1000 ° C или 1832 ° F. То же самое происходит в пароперегревателе.

Необходимое пространство : Пространство, вводимое для установки нагревателя, обычно регулируется. Это говорит о том, что достаточное пространство может быть непрактичным. Для равномерного поджаривания хлеба в тостере материал следует держать подальше от поверхности, но для оборудования должно быть достаточно места смещения.

Атмосфера : Указывает, что газы или твердые вещества взаимодействуют с нагревателем. Защитный слой в печи или брызги в жаровне обычно определяются.

Циклическое изменение температуры : Подходящим рабочим условием для нагревательного элемента является поддержание постоянной температуры. Обычно это непрактично. Лабораторные испытания показали, что при повышенной рабочей температуре, такой как 800 ° C или 1472 ° F и выше, обычный включенный нагреватель имеет длительный общий срок службы.Из-за выдающегося срока службы нецикличного нагревателя многие испытания рассчитаны на высокую скорость цикла. Время цикла определяется продолжительностью, необходимой для переключения устройства между стабилизированной температурой испытания и комнатной температурой.

Безопасность : Безопасность обязательна в устройствах, работающих с высокой температурой или подверженных воздействию электрических проводников. Установка приборов за ограждениями может вызвать резкое повышение температуры, чем ожидалось.

Плотность мощности : Существенным фактором, который следует понимать, является плотность мощности, показывающая число, выражающее ватт, рассеиваемый на единицу площади, и обычно называется ваттной нагрузкой.Для более высоких нагрузок требуются более высокие температуры. Выбор максимального значения является подходящей концепцией дизайна, поскольку он относится к минимальному количеству материала, обеспечивая рентабельную систему при подходящем сроке службы. Это достигается за счет сочетания наименьшего поперечного сечения проводника и подходящего удельного сопротивления. В нагревательных змеевиках и лентах печи самонагревание между контурами допускается за счет излучения витков катушки.

Нихром 60 по сравнению с нихромом 80

Когда был открыт нихром 80, были предприняты усилия по снижению стоимости материала за счет уменьшения содержания никеля и хрома.Были испытаны несколько сплавов, и многие из них не прошли испытания. В последние годы усовершенствования в процессе плавления сплавов и более чистое сырье стимулировали производство материала нихрома 60 с долговечными свойствами, аналогичными или даже лучшими, чем у нихрома 80 для нескольких температурных пределов. Нихром 80 предпочтителен, когда материал должен подвергаться воздействию предельной температуры. Хотя в различных приложениях, нихром С можно успешно использовать, так как он дает возможность снизить стоимость.

Поскольку сплавы для нагревателей вытягиваются, прокатываются до сопротивления, пользователи обычно просят вытягивать сплав для получения такого же сопротивления в Ом на фут, как у нихрома 80. Поскольку у нихрома 60 удельное сопротивление выше, диаметр проволоки будет равным номинально больше, чтобы сопровождать это. Это относится к температуре приложения, которая определяется удельной мощностью, которая будет уменьшена. Это снижение температуры небольшое, но правильное, так как срок службы обратно пропорционален температуре.

Нихром 60 не используется в промышленных печах из-за того, что себестоимость всей установки печи превышает стоимость нагревательных элементов, поэтому в печах используются нихром 80, 70/30 или 35/20.

Данные по удельному сопротивлению — нихром A и нихром C

	Марка 80/20 NiCr	70/30 NiCr	C Марка 60/15 NiCr	D Марка 35/20 NiCr
UNS	N06003	N06008	N06004	Нет
Наивысшая рабочая температура на воздухе	1200 ° C или 2216 ° F	1150 ° C или 2100 ° F	1100 ° C или 2000 ° F
Температура плавления	1400 ° C или 2550 ° F	1380 ° C или 2520 ° F	1390 ° C или 2530 ° F	1390 ° C или 2530 ° F
Удельный вес	8. 41	8,11	8,25	7,95
Плотность	0,304 фунта / дюйм³	0,293 фунта / дюйм³	0,298 фунта / дюйм³	.107 британских тепловых единиц / фунт / фут	.110 британских тепловых единиц / фунт / фут	.107 британских тепловых единиц / фунт / фут	.110 британских тепловых единиц / фунт / фут
Предел прочности на разрыв	830 МПа	900 МПа или 130 тыс. Фунтов / кв. Дюйм	760 МПа или 110 тыс. Фунтов / кв. Дюйм	620 МПа или 90 тыс. Фунтов / кв. Дюйм
Предел текучести, 0.2%	415 МПа или 60 тыс. Фунтов / кв. Дюйм	485 МПа или 70 тыс. Фунтов / кв. Дюйм	380 МПа или 55 тыс. Фунтов / кв. Дюйм	345 МПа или 50 тыс. Фунтов / кв. Дюйм
Удлинение%	240 9018 или 35 тыс. или 35 тысяч фунтов на квадратный дюйм	240 МПа или 35 тысяч фунтов на квадратный дюйм	240 МПа или 35 тысяч фунтов на квадратный дюйм
Уменьшение площади	55%	55%	55%	55%

Диаметр (мм)	Допуск диаметра	Площадь поперечного сечения (мм²>)	NI80CR20			NI60CR15			Сопротивление на метр (20 ° C Ом / м)	Длина на кг (м / кг)	Вес на метр (кг / м)	Сопротивление на метр (20 ° C Ом / м)	Длина на кг (м / кг)	Вес на метр (кг / м)
			. 020 мм	± 0,003	0,000314 мм²	3472	—	—	3567	—	—	± 15%
.0181625 мм	—	—	2281	—	—	± 15%
0,028 мм	± 0,003	0.000616 мм²	1770	—	—	1818	—	—	± 15%
0,032 мм	± 0,003	0,000181				1393	—	—	± 14%
0,036 мм	± 0,003	0,001018 мм²	1071	—	—	1100 —	1100 — 9018 %
.040 мм	± 0,004	0,001257 мм²	867	—	—	891	—	—	± 13%
0,0016164	74828	0,00001	704	76649	0,00001	± 13%
0,050 мм	± 0. 004	0,001964 мм²	555,1	60617	0,00002	570,3	62092	0,00002	± 12%
0,0016164	0,00002	396,0	43122	0,00002	± 11%
0,070 мм	± 0.005	0,003849 мм²	283,2	30930	0,00003	291,0	31683	0,00003	± 10%
0,0016801			0,00004	222,8	24259	0,000041	± 10%
0,100 мм	± 0.006	0,007854 мм²	138,8	15158	0,000065	142,6	15527	0,000064	± 9%
,12016 ± 9%
,12016 ± 9%	0,000095	99,03	10788	0,000092	± 9%
,132 мм	± 0. 007	0,01369 мм²	79,62	8697	0,00011	81,81	8907	0,00011	± 8%
67181	0,00014	63,38	6901	0,00014	± 8%
,152 мм	± 0.008	0,01815 мм²	60,05	6557	0,00015	61,70	6720	0,00015	± 8%
,170 мм						± 170 мм	0,00019	49,34	5373	0,00018	± 8%
,173 мм	± 0.008	0,02351 мм²	46,37	5062	0,00020	47,64	5186	0,00019	± 8%
0,00023	39,50	4301	0,00023	± 8%
,193 мм	± 0. 009	0,02926 мм²	37,24	4069	0,00025	38,27	4168	0,00024	± 8%
.	0,00029	32,34	3521	0,00028	± 8%
,250 мм	± 0.010	0,04909 мм²	22,21	2425	0,00041	22,82	2484	0,00040	± 8%
19164 ± 8%	0,270 мм	0,00048	19,56	2129	0,00046	± 7%
,280 мм	± 0.013	0,06158 мм²	17,70	1933	0,00052	18,19	1980	0,00051	± 7%
,290 мм	9018 0,01	0,00055	16,96	1846	0,00054	± 7%
,300 мм	± 0. 013	0,07070 мм²	15,41	1684	0,00059	15,84	1724	0,00058	± 7%
		0,00063	14,84	1615	0,00061	± 7%
,315 мм	± 0.013	0,07794 мм²	13,98	1527	0,00065	14,37	1564	0,00064	± 7%
. 345 ± 7%
0,3416 0,0184	0,0181				0,00079	11,98	1304	0,00077	± 7%
,350 мм	± 0.013	0,09621 мм²	11,33	1237	0,00080	11,64	1267	0,00078	± 7%
	0,0164 ± 7%	0,00083	11,31	1232	0,00081	± 7%
,375 мм	± 0. 015	0,11046 мм²	9,87	1078	0,00093	10,14	1104	0,00091	± 7%
.400 мм ± 0,07 0,01 0,0164 0,0183 0,0164 0,00105 8,913 970 0,00103 ± 7% .450 мм ± 0.016 0,1591 мм² 6,853 748 0,00133 7,042 766 0,00130 ± 7% 67164 ± 7% 67164,0182 0,00148 6,323 688 0,00145 ± 7% ,500 мм ± 0.016 0,1963 мм² 5,551 606 0,00164 5,704 621 0,00161 ± 7% 560 мм 0,0183 0,00206 4,546 495,0 0,00202 ± 7% Из-за низкой стоимости изготовления, прочности, пластичности, устойчивости к окислению, стабильности при высоких температурах и сопротивления потоку электронов NiChrome широко используется в электрических нагревательных элементах, таких как фены и тепловые пушки. No related posts. Предыдущая статьяКак монтировать гипсокартон на стену видео – 50 фото и 2 видеоСледующая статья Как резать потолочный плинтус – с помощью стусла и без него Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
