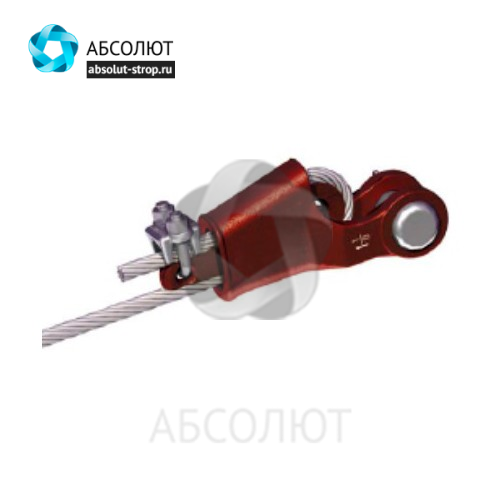

Клиновой зажим для троса: Зажим для троса натяжной клиновой коушный

ПРЕДВАРИТЕЛЬНАЯ ЛИНИЯ ПРОДУКЦИИ PLP GRIP; ГЛУБОКИЙ ОТКРЫТЫЙ ПРОВОД .120 «GDE-2502 Цветовой код Зеленый

Нет более быстрого и простого способа прикрепить ответвительный провод или кабель Figure-8, чем с помощью тупиковых концов PREFORMED для коаксиального кабеля Figure-8 RG-59 / U мессенджер

• Спиральная форма обеспечивает низкое распределение удерживающих напряжений и предотвращает преждевременное усталостное разрушение.
• Ложное или двойное торможение может быть выполнено без обрезания проволоки.
• GDE-2502 Оцинкованная сталь.120 «Диаметр кабеля
• Цветовой код ЗЕЛЕНЫЙ

Наша цена: 2,19 $

ПРЕДВАРИТЕЛЬНАЯ ЛИНИЯ ПРОДУКЦИИ PLP GRIP; ГЛУБОКИЙ ОТКРЫТЫЙ ПРОВОД .134 «GDE-2503 Цветовой код Оранжевый

Нет более быстрого и простого способа прикрепления троса или кабеля в виде восьмерки, чем с помощью тупиковых концов PREFORMED для фигуры 8 RG-59 / U Курьер коаксиального кабеля

• Спиральная форма обеспечивает низкое распределение удерживающих напряжений и предотвращает преждевременный усталостный разрыв.
• Ложный или двойной глухой конец может быть выполнен без обрезания проволоки.
• GDE-2503 Оцинкованная сталь.134 дюйма Диаметр кабеля
• Цветовой код Оранжевый

Наша цена: 2,09 $

Отвод ADSS
Кабельный тупиковый и ADSS
Отводной переходник для FTTP .371 — .380 .94-.96YEL 26 (660) (БЕЗ КОРОБКИ) КАБЕЛЬ ADSS 288811353 .371 — .380 9,4 — 9,6 Желтый 26

Используется при установке ответвительного кабеля в качестве присоединения к прядь для принятия залога зажимов Drop Wire Clamps.Предел прочности на разрыв губок и болта превышает 75000 фунтов на квадратный дюйм. Диапазон зажима составляет от 1/4 дюйма (6,6 м) до 7/16 дюйма (16 м). Зажим состоит из болта с косичкой, двух губок и квадрата. гайка Болт и гайка изготовлены из стали класса 2. кулачки прокатаны и штампованы из закаленной стали 1018 Болт и гайка оцинкованы горячим способом в соответствии с ASTM. Спецификация A153. Губки механически оцинкованы в соответствии со спецификацией ASTM. B695.

PLP FIBERLIGN Tangent Support (FTS) предлагает еще один метод поддержки ADSS Drop Cables с превосходной устойчивостью к несбалансированной нагрузке и защитой от изгиба.Этот продукт предназначен для непосредственного подключения к J-образным крюкам в качестве экономичной альтернативы. Один FTS может уменьшить беспорядок на полюсах, заменив два тупиковых соединения и J-образные соединения.

• Используется при установке ответвительного кабеля в качестве присоединения к кабелю с рисунком 8 для приема скобы зажимов для ответвления.

• Губки изготовлены методом прессования и штамповки из алюминия 5052 H-34.

• Зажим состоит из болта особой формы, двух алюминиевых губок и квадратной гайки.

• Болт и гайка изготовлены из стали марки 2.

• Болт и гайка оцинкованы методом горячего цинкования в соответствии со спецификацией ASTM A153, класс B3.

Прейскурантная цена: 2,50 доллара США

Наша цена: 2,50 доллара США

• Используется при установке ответвительного кабеля в качестве присоединения к кабелю с рисунком 8 для приема скобы зажимов для ответвления.

• Губки изготовлены методом прессования и штамповки из алюминия 5052 H-34.

• Зажим состоит из болта особой формы, двух алюминиевых губок и квадратной гайки.

• Болт и гайка изготовлены из стали марки 2.

• Болт и гайка оцинкованы методом горячего цинкования в соответствии со спецификацией ASTM A153, класс B3.

• Предназначен для закрепления кабеля ответвления кабельного телевидения на стороне дома абонента путем принятия скоб зажимов для кабеля ответвления или путем наматывания поддерживающего провода кабеля ответвления вокруг проушины винта.

• Изготовлен из стали AISI 1016.

• P Крючки для домиков механически оцинкованы в соответствии со спецификацией ASTM B695, класс 50, тип 1.

Используется для отвода промежуточного троса в одном или нескольких направлениях для закрепленного или самонесущего кабеля.

Удерживает кабель вдали от препятствий на линии конструкции антенны.

Предназначен для использования с типом «p» или Wirevise оборудование для сброса

h-5577

Прейскурантная цена: 4 доллара.64

Наша цена: 4,64 доллара США

PLP FIBERLIGN Tangent Support (FTS) предлагает еще один метод поддержки ADSS Drop Cables с превосходной устойчивостью к несбалансированной нагрузке и защитой от изгиба.Этот продукт предназначен для непосредственного подключения к J-образным крюкам в качестве экономичной альтернативы. Один FTS может уменьшить беспорядок на полюсах, заменив два тупиковых соединения и J-образные соединения.

Наша цена: 5,66 $

• Используется в установках ответвительного троса в качестве крепления к стренгу для приема скобы зажимов отводного троса или для обертывания опорного троса отводного троса.

• Зажим состоит из набора стальных губок, болта с коническим хвостом диаметром 1/4 дюйма и шестигранной гайки.

• Зажимы прокатаны и штампованы из закаленной стали AISI 1018.

• Болт и Шестигранная гайка изготовлена ​​из стали класса 2.

• Гайка и болт оцинкованы горячим способом в соответствии со спецификацией ASTM A153, класс B3.

• Клещи оцинкованы механически в соответствии со спецификацией ASTM B695, класс 50, тип 1.
• Крепления на прядь размером от 1/4 дюйма (6.От 6 м) до 7/16 дюймов (16 м).

• Крюк специальной формы для крепления зажимов для отводной проволоки или отводной проволоки к домам
• Изготовлен из высококачественной стали с механическим покрытием
Крюк для отводной проволоки H-5519

 Минимальная удерживающая сила составляет 90% от номинальной прочности опорной проволоки на разрыв.Используется для сращивания опорного провода, показанного на Рисунке 8 Отводной кабель.

• Диапазон проводов: 0,062 — 0,100
• Используется для сращивания оцинкованной стальной опоры в средней части рабочего участка
• Рассчитан на удержание минимум 90% RBS указанного провода
• Предназначен для поддержки обоих концов -опорный многопарный ответвительный трос, в котором используется сплошной оцинкованный стальной провод, интегрированный в оболочку в конфигурации «восьмерка».
•
  Allied Bolt — ЧАСТЬ № AB505700


Алюминиевый клиновой зажим для воздушного кабеля — Fiber Savvy

Описание

Алюминиевый клиновой зажим

Наши алюминиевые клиновые зажимы разработаны для уменьшения деформации провисающих воздушных кабелей.Этот тип зажима необходимо прикрепить к столбу или зданию с помощью держателя для фарфоровой проволоки. После закрепления петли зажима проходят через держатель проволоки, а затем могут быть зафиксированы на месте. Этот клиновой зажим предназначен для пропуска кабелей Messenger через них, которые стягиваются и затягиваются вокруг них, предотвращая проскальзывание.

Качество продукции

Этот продукт устраняет провисание провода, что уменьшает количество кабеля, необходимого для работы. Наличие плотных антенных кабелей важно, поскольку они также предотвращают раскачивание, которое со временем изгибает и разъедает кабели.Эти зажимы доступны для нескольких размеров проводов Messenger.

Характеристики

Характеристики

• Снижает деформацию провисающих воздушных кабелей
• Стандартно поставляется с предупреждающей табличкой на ЭЛТ
Стальная петля
• разработана с функцией блокировки
• Совместимость с кабелями для обмена сообщениями различных размеров
• Простота использования, упрощающая монтаж антенного кабеля
• из алюминия

Технические характеристики

Технические характеристики

Что в коробке?

Что в коробке?

• Кол-во 1 — Алюминиевый клиновой зажим

КЛИН ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ — Cablix

Описание

КЛИН ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

OFT-CLSS DPC Нержавеющая сталь клинового типа FTTH отводной трос зажим для троса натяжение троса

Вопросы?

КЛИН ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Cablix — компания из Гонконга.Имея производственные предприятия в Шэньчжэне, Нинбо, Циндао, Китае, а также в Индии. Работает с 2008 года.

CAblix специализируется на предоставлении передовых металлических и оптических решений, технологических продуктов, таких как промышленные сетевые кабели, оптоволоконные кабели и аксессуары, такие как соединители, инструменты и испытательное оборудование. Cablix является лидером в предоставлении высококачественных учебных курсов по оптоволоконным кабелям посредством серии учебных курсов.

Cablix, бизнес-видение заключается в создании сети представителей и дистрибьюторов.Сегодня Cablix имеет партнерские отношения с более чем 10 дистрибьюторами в более чем 20 странах Северной, Центральной и Южной Америки

Быстрое развитие отрасли оптической связи и то, как мир с поразительной скоростью взаимодействует с сетями следующего поколения (FTTx и 5G). Благодаря превосходному проектированию, дизайну продукции, качественному производству и надежным услугам наша талантливая команда гордится тем, что обеспечивает превосходное техническое совершенство, которое продолжает продвигать функциональность и упрощение работы с повышенной производительностью в электротехнике, телекоммуникациях, передаче данных и в разнообразных технологических приложениях.

Cablix, посвященный совершенствованию инженерных систем, производству и поставке высококачественной продукции за счет безупречного обслуживания клиентов. Мы стремимся быть лучшим мировым поставщиком оптоволоконных компонентов высшего качества и понимаем особые требования и проблемы, с которыми сталкиваются наши клиенты. Мы стремимся разработать уникальную технологию с учетом ваших интересов, чтобы обеспечить результат, ведущий к обоюдному успеху.

Мы приглашаем вас стать частью мира Cablix и начать пользоваться технологическими и экономическими преимуществами Cablix

Cablix es una empresa con sede en Hong Kong.Con plantas de fabricación en Shenzhen, Ningbo, Qingdao, China, así como en la India. Ha estado en el negocio desde 2008.

CAblix se centra en proporcionar soluciones metalicas y opticas de vanguardia con productos de alta tecnología de Fabricación como кабели

КЛИН ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Посетите нашего дистрибьютора

5/35 FTTH R Зажим для круглых оптоволоконных кабелей

Тип устройства: Кабельный зажим

Охватывать : <70 м

Тип кабеля: FO Круглые кабели

Тип сети: Доступ на последней миле

Тип сети: Волоконно-оптические

Тип продукта : Падение зажима

Торговая марка: ТЕЛЕНКО®

Модель: 5/35 FTTH R

Преимущества товара:

— Простая, быстрая установка без инструментов
— Эффективный захват кабеля за счет системы конического клина
— Ручная регулировка провисания путем блокировки клина в удаленном положении
— Устанавливается на все крепежные детали полюсных линий с закрытой или открытой проушиной мин. .Ø 10 мм

Вес, указанный ниже, соответствует общему весу 100 зажимов.

КЛИНОВЫЙ КАБЕЛЬНЫЙ ЗАЖИМ — Hubbell Incorporated

В данной заявке испрашивается приоритет по предварительной заявке США № 62/488349, поданной 21 апреля 2017 г., которая включена в настоящий документ посредством ссылки.

Настоящее изобретение относится к клиновому кабельному зажиму и, в частности, к клиновому кабельному зажиму, который запирается и обеспечивает звуковую индикацию затягивания.

Клиновые кабельные зажимы используются для снятия натяжения кабеля в таких приложениях, как лифты, для прикрепления кабелей управления движением и силовых кабелей к стене шахты лифта с концом кабеля, подсоединенным к кабине лифта. Как показано на фиг. 1, типичная установка обеспечивает шахту лифта 10 , в которой перемещается кабина лифта 12 , с кабелем управления движением и кабелем питания 14 в форме плоского кабеля. Кабель 14 проходит вдоль стены 16 шахты лифта 10 и соединяется с кабиной лифта 12 с помощью кронштейна 18 , прикрепленного к днищу кабины.Клиновой зажим для кабеля 20 прикреплен к стене 16 , обычно в средней точке шахты лифта, чтобы прикрепить кабель управления и питания к стене 16 .

В этом примере установки один конец кабеля 14 соединен с кабиной лифта 12 , чтобы обеспечить кабину электропитанием и управляющими сигналами для подачи электроэнергии в кабину и управляющими сигналами для обеспечения работы кабины. На другом конце кабеля (не показан) кабель , 14, подключен к источнику питания и системе управления для управления работой кабины лифта.Между клиновым зажимом 20 и кронштейном 18 на кабине лифта 12 кабель управления и питания 14 не прикреплен к стене 16 и может свободно отходить от стены, как кабина лифта 12 перемещается вверх по шахте лифта 10 , в конечном итоге достигая вершины шахты. Как можно увидеть в нижней части вала 10 , кабель управления и питания 16 имеет достаточный провис 22 , чтобы обеспечить надлежащее соединение с кронштейном 18 , когда кабина лифта 12 находится на своем самая низкая точка (как показано).Величина провисания 22 также обеспечивает длину кабеля, достаточную для того, чтобы кабина лифта 12 достигла своей наивысшей точки в шахте лифта 10 (не показана).

Клиновидный зажим 20, может включать в себя клиновидную базовую часть 19 , прикрепленную к стене 16 , и скользящую часть 21 , которая устанавливается с возможностью скольжения в базовой части. Кабель , 14, помещается в базовую часть , 19, на плоской нижней поверхности, а скользящая часть , 21, вставляется в направляющие с каждой стороны базовой части.Когда скользящая часть 21, перемещается внутри базовой части, плоская поверхность на скользящей части, которая противостоит плоской поверхности базовой части, входит в контакт с кабелем и оказывает давление на кабель, чтобы закрепить его на месте. Во время установки и снятия кабеля обычно используется молоток для приложения силы к скользящей части 21, , чтобы закрепить ее на месте, а затем ослабить ее, чтобы освободить кабель.

При использовании зажима описанного выше типа кабель удерживается на месте за счет направленной вниз силы клинового зажима, приложенного к кабелю, а клиновой зажим удерживается на месте за счет трения между скользящей частью 21 и кабелем.Следовательно, скользящая часть со временем подвержена расшатыванию. Кроме того, величина силы, прилагаемой к скользящей части 21, , для удержания ее на месте, плохо контролируется и может вызвать повреждение кабеля во время установки, если приложено чрезмерное давление.

Другой целью изобретения является создание кабельного зажима в форме клина, который запирается и затем снимается.

Другой целью изобретения является создание кабельного зажима в форме клина, который обеспечивает звуковую индикацию, когда зажим затягивается.

Целью изобретения является создание кабельного зажима клиновидной формы, который прост в использовании. Другой задачей изобретения является создание зажима для кабеля в форме клина, который может закреплять и освобождать кабель без использования инструмента.

В одном аспекте изобретение включает кабельный зажим с базовым элементом, включающим поверхность, сконфигурированную для приема и зацепления с боковой стороной кабеля. Есть первая ножка, выступающая из первой стороны поверхности, и вторая ножка, выступающая из второй стороны поверхности, первая ножка включает в себя первую поверхность зацепления, имеющую множество зубцов, а вторая часть ножки имеет второе зацепление. поверхность.Имеется скользящий элемент, включающий в себя поверхность, отстоящую от поверхности базового элемента и противоположную ей, и сконфигурированную для взаимодействия с другой стороной кабеля. Скользящий элемент дополнительно включает в себя первый элемент зацепления, проходящий вдоль первой стороны поверхности скользящего элемента и имеющий множество зубцов, и второй элемент зацепления, проходящий вдоль второй стороны поверхности. Первый элемент зацепления сопряжен с первой поверхностью зацепления, так что зубцы первой поверхности зацепления входят в зацепление с зубцами первого элемента зацепления, а второй элемент зацепления сцепляется с трением со второй поверхностью зацепления.Скользящий элемент может перемещаться относительно базового элемента по длине базового элемента в первом направлении, но не может перемещаться по отношению к базовому элементу по его длине во втором направлении, противоположном первому направлению, из-за взаимодействия зубья поверхности зацепления с зубьями первого элемента зацепления.

В другие аспекты изобретения могут быть включены одна или несколько из следующих особенностей. Зубцы поверхности зацепления и зубцы первого элемента зацепления могут образовывать храповик, допускающий движение только в первом направлении.Когда скользящий элемент перемещается в первом направлении, зубцы первой поверхности зацепления могут взаимодействовать с зубцами первого элемента зацепления, создавая слышимые звуки. Первый элемент зацепления может включать выпуклый элемент, имеющий центральную область, и при этом множество зубцов расположены на выпуклом элементе в центральной области. Выпуклый элемент может включать в себя первую ножку, прикрепленную к первой стороне поверхности скользящего элемента в первом месте, и вторую ножку, прикрепленную к первой стороне поверхности скользящего элемента во втором месте, отстоящем от первого участка вдоль длина скользящего элемента.Между выпуклым элементом и первой стороной поверхности скользящего элемента между первой и второй ножками может быть образован зазор; и выпуклый элемент может быть упруго деформируемым в направлении к первой стороне поверхности скользящего элемента. Каждый зуб на выпуклом элементе может включать в себя переднюю поверхность и заднюю поверхность, и каждая пара зубцов может быть разделена выемкой. Передняя поверхность может быть расположена под острым углом относительно соседней выемки, а задняя поверхность может быть расположена под перпендикулярным углом по отношению к соседней выемке.Каждый зуб на первой поверхности зацепления может включать в себя переднюю поверхность и заднюю поверхность, и каждая пара зубцов может быть разделена выемкой. Задняя поверхность может быть расположена под острым углом относительно соседней выемки, а передняя поверхность может быть расположена под перпендикулярным углом по отношению к соседней выемке. Острый угол передней поверхности каждого зуба выпуклого элемента может быть по существу таким же, как острый угол задней поверхности каждого зуба на поверхности зацепления. Когда скользящий элемент не перемещается относительно базового элемента, каждый зуб выпуклого элемента может быть установлен в выемке на первой поверхности зацепления, и каждый зуб первой поверхности зацепления установлен в выемке выпуклого элемента.

В дополнительные аспекты изобретения могут быть включены одна или несколько из следующих особенностей. Когда скользящий элемент перемещается в первом направлении, передняя поверхность каждого зуба выпуклого элемента может удариться о заднюю поверхность соответствующего зуба на первом элементе зацепления, заставляя переднюю поверхность каждого зуба выпуклого элемента перемещаться вверх по задняя поверхность соответствующего зуба на первом элементе зацепления, деформирующая выпуклый элемент в направлении первой стороны скользящего элемента до тех пор, пока каждый зуб выпуклого элемента не переедет дополнительный зуб первого элемента зацепления и не заставит выпуклый элемент упруго вернуться в свое нормальное положение, когда каждый зуб выпуклого элемента устанавливается в следующую выемку первого элемента зацепления, а каждый зуб первого элемента зацепления устанавливается в следующую выемку выпуклого элемента.Задняя поверхность каждого зуба выпуклого элемента может упираться в переднюю поверхность каждого соответствующего зуба первого зацепляющего элемента, так что их перпендикулярные поверхности находятся напротив друг друга, тем самым предотвращая движение во втором направлении. Каждая часть первой стойки и вторая часть стойки может иметь высоту, которая уменьшается от первого конца базового элемента до второго конца базового элемента по длине базового элемента, а первая и вторая части стойки включают в себя первую и вторую части. направляющие рельсы, на которых расположены соответственно первая и вторая поверхности зацепления.В результате уменьшения высоты первой и второй частей стойки первая и вторая направляющие могут быть наклонены вниз от первого конца ко второму концу базового элемента. Первый и второй элементы зацепления могут быть расположены под углом относительно поверхности скользящего элемента, соответствующим углу первой и второй направляющих, так что, когда скользящий элемент перемещается относительно базового элемента по его длине в В первом направлении расстояние между поверхностью скользящего элемента и поверхностью базового элемента уменьшается, в результате чего к кабелю прилагается повышенное давление.Выпуклый элемент может дополнительно включать язычок, расположенный в центральной области выпуклого элемента для отделения зубцов выпуклого элемента от зубцов на первом зацепляющем элементе, тем самым позволяя перемещать скользящий элемент во втором направлении посредством приложения. давления на язычок в направлении к поверхности базовой части базового элемента. Язычок может выступать через отверстие в первой ножке базового элемента, так что он может приводиться в действие с внешней стороны базового элемента, при этом отверстие проходит по длине первой ножки и располагается под первым зацепляющимся элементом.Один из второго элемента зацепления или второй поверхности зацепления может включать в себя множество пружинных механизмов для приложения силы к скользящему элементу для нагрузки на зубцы элемента зацепления и зубцы поверхности зацепления.

В другом аспекте изобретение включает в себя кабельный зажим, включающий в себя базовый элемент, имеющий длину и ширину, причем базовый элемент включает в себя базовую часть с поверхностью, сконфигурированной для приема и зацепления со стороной кабеля. Есть первая ножка, проходящая по длине базового элемента и выступающая из первой стороны поверхности, и вторая ножочная часть, продолжающаяся по длине базового элемента и выступающая из второй стороны поверхности.Вторая сторона поверхности противоположна первой стороне поверхности по ширине базового элемента; первая опорная часть включает в себя первую направляющую, имеющую поверхность зацепления, содержащую множество зубцов; вторая опорная часть включает в себя вторую направляющую, имеющую поверхность зацепления. Имеется скользящий элемент, имеющий длину и ширину, при этом скользящий элемент включает в себя корпусную часть с поверхностью, отстоящей от поверхности базовой части базового элемента и напротив нее, и сконфигурирован для взаимодействия с другой стороной кабеля. .Скользящий элемент имеет первый зацепляющий элемент, проходящий по длине скользящего элемента на первой стороне, и первый зацепляющий элемент, включающий в себя множество зубцов. Скользящий элемент также имеет второй зацепляющий элемент, проходящий по длине скользящего элемента на второй стороне поверхности, и вторая сторона поверхности находится напротив первой стороны поверхности по ширине корпусной части. Первый элемент зацепления сопряжен с поверхностью зацепления первого направляющего рельса базового элемента, так что зубья поверхности зацепления первого направляющего рельса входят в зацепление с зубцами первого элемента зацепления скользящего элемента; и второй элемент зацепления фрикционно сопряжен с поверхностью зацепления второй направляющей базовой детали.Скользящий элемент может перемещаться относительно базового элемента по его длине в первой и второй направляющих в первом направлении, но не может перемещаться по отношению к базовому элементу по его длине во втором направлении, противоположном первому направлению, из-за взаимодействие зубцов поверхности зацепления первого направляющего рельса с зубьями первого элемента зацепления скользящего элемента.

В другие аспекты изобретения могут быть включены одна или несколько из следующих особенностей.Зубцы поверхности зацепления первого направляющего рельса и зубцы первого элемента зацепления скользящего элемента могут образовывать храповик, допускающий движение только в первом направлении. Когда скользящий элемент перемещается в первом направлении, зубцы первого направляющего рельса могут взаимодействовать с зубцами первого элемента зацепления, создавая слышимые звуки. Первый элемент зацепления может включать выпуклый элемент, имеющий центральную область, и при этом множество зубцов расположены на выпуклом элементе в центральной области.Выпуклый элемент может включать в себя первую ножку, прикрепленную к первой стороне скользящего элемента в первом месте, и вторую ножку, прикрепленную к первой стороне скользящего элемента во втором месте, отстоящем от первого положения по длине скользящего элемента. Между выпуклым элементом и первой стороной скользящего элемента между первой и второй ножками может быть образован зазор; и выпуклый элемент может быть упруго деформируемым в направлении к первой стороне скользящего элемента. Каждый зуб на выпуклом элементе может включать в себя переднюю поверхность и заднюю поверхность, и каждая пара зубов может быть разделена выемкой, при этом передняя поверхность расположена под острым углом относительно соседней выемки, а задняя поверхность расположена под перпендикуляром. угол относительно соседней выемки.Каждый зуб на первой направляющей может включать в себя переднюю поверхность и заднюю поверхность, и каждая пара зубцов может быть разделена выемкой. Задняя поверхность может быть расположена под острым углом относительно соседней выемки, а передняя поверхность может быть расположена под перпендикулярным углом по отношению к соседней выемке. Острый угол передней поверхности каждого зуба выпуклого элемента может быть по существу таким же, как острый угол задней поверхности каждого зуба на первой направляющей; и когда скользящий элемент не движется относительно базового элемента, каждый зуб выпуклого элемента устанавливается в выемку в первой направляющей, и каждый зуб первой направляющей устанавливается в выемку выпуклого элемента.

В дополнительные аспекты изобретения могут быть включены одна или несколько из следующих особенностей. Когда скользящий элемент перемещается в первом направлении, передняя поверхность каждого зуба выпуклого элемента может удариться о заднюю поверхность соответствующего зуба на первой направляющей, заставляя переднюю поверхность каждого зуба выпуклого элемента перемещаться вверх по задняя поверхность соответствующего зуба на первой направляющей, деформирующая выпуклый элемент в направлении первой стороны скользящего элемента до тех пор, пока каждый зуб выпуклого элемента не проедет по дополнительному зубу первого направляющего рельса и не заставит выпуклый элемент упруго двигаться возвращаются в свое нормальное положение, когда каждый зуб выпуклого элемента устанавливается в следующую выемку первого направляющего рельса, а каждый зуб первого направляющего рельса устанавливается в следующую выемку выпуклого элемента.Задняя поверхность каждого зуба выпуклого элемента может упираться в переднюю поверхность каждого соответствующего зуба первого направляющего рельса, при этом их перпендикулярные поверхности находятся напротив друг друга, тем самым предотвращая движение во втором направлении. Первая часть стойки и вторая часть стойки могут иметь высоту, которая уменьшается от первого конца до второго конца по длине элемента основания, и при этом в результате уменьшения высоты первой и второй частей стойки первая и вторые направляющие могут быть наклонены вниз от первого конца ко второму концу базового элемента.Первый и второй элементы зацепления могут быть расположены под углом по отношению к поверхности корпусной части скользящего элемента, соответствующему углу первой и второй направляющих, так что, когда скользящий элемент перемещается относительно базового элемента вдоль его длина в первом направлении, расстояние между поверхностью основной части и поверхностью базовой части уменьшается, вызывая возрастающее давление на кабель. Выпуклый элемент может дополнительно включать в себя язычок, расположенный в центральной области выпуклого элемента для отделения зубцов выпуклого элемента от зубцов на первом направляющем рельсе, тем самым позволяя перемещать скользящий элемент во втором направлении посредством приложения. давления на язычок в направлении к поверхности базовой части базового элемента.Язычок может выступать через отверстие в первой ножке базового элемента, так что он может приводиться в действие с внешней стороны базового элемента, при этом отверстие проходит по длине первой ножки и располагается ниже первой направляющей. Один из второго элемента зацепления или второй поверхности зацепления может включать в себя множество пружинных механизмов для приложения силы к скользящему элементу для нагрузки на зубцы элемента зацепления и зубцы поверхности зацепления.

РИС. 1 представляет собой вид сбоку клинового кабельного зажима предшествующего уровня техники, установленного в шахте лифта для удержания силового и управляющего кабеля для кабины лифта;

РИС.2 — вид в перспективе клинового зажима для кабеля согласно аспекту изобретения в открытом положении;

РИС. 3 — другой вид в перспективе клинового зажима для кабеля, показанного на фиг. 1 в закрытом положении;

РИС. 4 — вид с торца клинового кабельного зажима, показанного на фиг. 1 и 2;

РИС. 5A — вид сверху клинового кабельного зажима, показанного на фиг. 2;

РИС. 5B — вид сверху клинового троса, показанного на фиг. 5A, включая пружинные механизмы в направляющей опорного элемента;

РИС.6A и 6B — увеличенные изображения взаимодействия зубцов клинового зажима для кабеля, показанного на фиг. 1 и 2;

РИС. 7 — вид в перспективе нижней части базовой части клинового кабельного зажима по фиг. 1.

Настоящее изобретение теперь будет описано более полно в данном документе со ссылкой на примерный вариант осуществления, пример которого проиллюстрирован на прилагаемых чертежах. Варианты осуществления и реализации, изложенные в последующем подробном описании, не представляют все варианты осуществления и реализации заявленного изобретения.Специалист в данной области техники поймет, что настоящие идеи могут быть применены на практике с вариантами осуществления, отличными от тех, которые суммированы или раскрыты ниже с помощью следующих чертежей и подробного описания изобретения.

Кроме того, клиновой кабельный зажим настоящего раскрытия описан здесь в отношении кабеля питания и управления лифтом; однако могут быть и другие, не менее подходящие применения настоящего изобретения вне контекста силовых и управляющих кабелей лифта.Настоящее изобретение может быть применимо к любым подходящим применениям для закрепления кабеля на поверхности и особенно полезно для закрепления плоского кабеля на поверхности в пространстве с ограниченным зазором.

Кабельный зажим 30 в форме клина, как показано на РИС. 2, включает в себя базовый элемент 32 прямоугольной формы, имеющий длину L ₁ и ширину W ₁ , соединенный со скользящим элементом прямоугольной формы 34 . Скользящий элемент 34 имеет длину L ₂ и ширину W ₂ , которые, когда скользящий элемент 34 сопряжен с базовым элементом 32 , длины L ₁ и L ₂ параллельны друг другу, а ширина W ₁ и W ₂ также параллельна друг другу.В то время как базовый элемент , 32, и скользящий элемент , 34, могут быть выполнены из любого подходящего материала, для простоты изготовления, долговечности и стоимости предпочтительным является АБС-пластик, из которого детали могут быть отформованы экструзией. АБС-пластик также упруго деформируется, что, как описано ниже, является аспектом, необходимым для работы кабельного зажима 30 в форме клина.

Базовый элемент 32 включает в себя базовую часть 36 с по существу плоской поверхностью 38 , сконфигурированной для приема и зацепления с первой стороной кабеля (не показан).Выемки 40 a — 40 d в поверхности 38 позволяют вставлять крепеж, обычно винты, для прикрепления базового элемента 32 к поверхности, такой как стена шахты лифта, как показано и описанный выше на фиг. 1. Углубления сформированы так, чтобы винты можно было утопить так, чтобы их головки были заподлицо или ниже поверхности 38 , чтобы не повлиять на расположение кабеля или не повредить его. Следует отметить, что на ФИГ. Видна только выемка , 40, , и .2 и что выемки 40 b — d видны на других фигурах. Элемент основания 32 также включает в себя первую ножку 50 и вторую ножку 52 , которые интегрально соединены с частью основания 36 . Обращаясь к фиг. 3 и 4, первая полка 50 проходит по длине L ₁ базового элемента 32 и выступает вверх от первой стороны 60 поверхности 38 . Вторая полка 52 проходит по длине L ₁ базового элемента 32 и выступает вверх от второй стороны 62 поверхности 38 , напротив первой стороны 60 и по ширине базовый элемент 32 .

Первая полка 50 включает боковую стенку 61 , которая соединена с базовой частью 36 под прямым углом к ​​поверхности 38 . Первая полка 50 также включает верхнюю направляющую 63 , которая встроена в верхнюю часть боковой стенки 61 и проходит внутрь по поверхности 38 под прямым углом к ​​боковой стенке 61 . Как показано на фиг. 4, на нижней поверхности верхней направляющей 63 сформирована первая направляющая 64 , имеющая поверхность зацепления, включающую в себя: участок поверхности 70 , который находится в плоскости, пересекающей плоскость, образованную поверхностью 38 базовой части 36 ; участок поверхности 71 , который находится в плоскости, перпендикулярной плоскости, образованной участком поверхности 70 ; и участок поверхности , 72, , который находится в плоскости, которая пересекает плоскость, образованную участком поверхности , 70, , под острым углом θ.

Точно так же вторая полка 52 включает боковую стенку 65 , которая соединена с базовой частью 36 под прямым углом к ​​поверхности 38 . Вторая полка 52 также включает верхнюю направляющую 67 , которая встроена в верхнюю часть боковой стенки 65 и проходит внутрь по поверхности 38 под прямым углом к ​​боковой стенке 65 . На нижней поверхности верхней направляющей 67 сформирована вторая направляющая 66 , имеющая поверхность зацепления, включая участки поверхности 74 и 75 .Часть поверхности 75 находится в плоскости, пересекающей под прямым углом плоскость, образованную поверхностью 38 базовой части 36 и частью поверхности 74 , находится в плоскости, которая пересекает плоскость, образованную частью поверхности 75 при острый угол ϕ.

Снова обратимся к фиг. 3 видно, что первая и вторая ветви, 50 и 52 , каждая имеет высоту H _1a , которая уменьшается от первого конца 51 до высоты H _1b на втором конец 53 по длине, L ₁ , элемента основания 32 , тем самым образуя элемент основания в форме клина.В результате уменьшения высоты первой и второй опор первая и вторая направляющие, 64 и 66 , аналогично расположены под углом вниз от конца 51 до конца 53 базового элемента. 32 . Таким образом, первая и вторая направляющие , 64, и , 66, , соответственно, используются для зацепления с частями скользящего элемента 34 , чтобы обеспечить перемещение скользящего элемента 34 относительно базового элемента 32 по его длине, L ₁ .Поскольку скользящий элемент 34 перемещается относительно базового элемента 32 по его длине, L ₁ , от первого конца 51 в первом направлении ко второму концу 53 , расстояние между нижней поверхностью скользящий элемент , 34, , и поверхность , 38, базовой части 32, уменьшается, вызывая приложение повышенного давления к кабелю (не показано). Это приводит к тому, что кабельный зажим 30 в форме клина фиксирует кабель.

Возвращаясь к РИС. 2, скользящий элемент , 34, будет описан более подробно. Скользящий элемент 34, включает в себя корпусную часть , 80, , которая может иметь прямоугольную форму и иметь нижнюю поверхность 81 , отстоящую от поверхности 38 базовой части 36 базового элемента 32 и находящуюся напротив нее. . Нижняя поверхность , 81, сконфигурирована для зацепления со стороной кабеля (не показан), противоположной стороне кабеля, зацепленной поверхностью , 38, .Скользящий элемент , 34, имеет первый элемент зацепления , 82, , проходящий по его длине, L ₂ , на первой стороне части корпуса 80 , и второй элемент зацепления , 84, (не виден на фиг. 2), продолжающийся по длине, L ₂ , но на второй стороне части корпуса 80 , напротив первой стороны и по ширине, W ₂ , части корпуса 80 .

Как показано на фиг. 4 первый и второй элементы зацепления , 82, и , 84, соответственно прикреплены к корпусной части , 80, по ее длине, L ₂ , под углом, соответствующим углу первой и второй направляющих . 64 и 66 .Это позволяет поверхности 81 части корпуса 80 поддерживать параллельность с поверхностью 38 базовой части 36 , когда скользящий элемент 34 перемещается относительно базового элемента 32 по его длине, L ₁ , в первом направлении. Когда это происходит, расстояние между поверхностью 81 основной части 80 и поверхностью 38 базовой части 36 уменьшается, в результате чего увеличивающееся давление прикладывается к кабелю равномерно по его поверхностям.

Теперь обратимся к фиг. 5A, первый элемент зацепления , 82, содержит выпуклый элемент , 90, , который поддерживается первой ножкой 92 , прикрепленной к корпусной части 80 в первом месте, и второй ножкой 94 , прикрепленной к корпусной части 80 во втором месте на расстоянии от первого по длине L ₂ скользящего элемента 32 . Выпуклый элемент 90 имеет относительно узкую ширину, W _C , так что зазор 96 образуется между выпуклым элементом 90 и стороной 97 части корпуса 80 между первым и вторым ножки 92 и 94 .Благодаря узкой ширине, W _C , и материалу (например, АБС-пластик) выпуклого элемента , 90, , эта конфигурация позволяет выпуклому элементу , 90, упруго деформироваться в направлении к стороне 97 части корпуса. 90 , когда к нему приложена сила. Выпуклый элемент затем возвращается в исходное положение, когда сила снимается, что более подробно описано ниже. Выпуклый элемент , 90, также включает в себя множество зубцов , 100, , расположенных на его внешней поверхности в центральной области выпуклого элемента.

Продолжая ссылаться на фиг. 5A, первая направляющая 64 включает в себя множество зубцов 102 , выступающих наружу от поверхности зацепления 71 , так что зубцы 102 первой направляющей 64 входят в зацепление с зубьями 100 на внешней поверхности выпуклого элемента 90 скользящего элемента 34 . Как лучше всего показано на фиг. 4, первый элемент зацепления , 82, также имеет наклонные поверхности, соответствующие участкам поверхности зацепления , 70, и 72, направляющей планки 64, , а второй элемент зацепления 84 имеет поверхности, соответствующие участкам поверхности зацепления 74 и 75 направляющей 66 .Эти поверхности зацепляющего элемента , 82, и , 84, фрикционно сопрягаются с частями поверхности зацепления 70 , 72 первой направляющей 64 и частями поверхности зацепления 74 и 75 второй направляющей 66 .

Таким образом, скользящий элемент , 34, может перемещаться относительно базового элемента 32 по его длине в первой и второй направляющих 64 и 66 как за счет фрикционного сопряжения, так и за счет взаимодействия множества зубцов.Как показано на фиг. 5B, пружинные механизмы , 98, и , 99, (например, металлические ленточные пружины) могут быть прикреплены к поверхности зацепления 75 второй направляющей 66 для приложения силы к корпусной части 80 для нагрузки на зубья 100 и 102 вместе. В качестве альтернативы пружинные механизмы могут быть расположены на внешней поверхности зацепляющего элемента , 84, , части корпуса , 80, .

Еще одной особенностью клинового зажима 30 является то, что скользящий элемент 34 может перемещаться относительно базового элемента 32 в направляющих 64 и 66 только в первом направлении, но не во втором, противоположное направление.Это предотвращает освобождение клинового зажима 30 на кабеле. Скользящий элемент 34, может перемещаться только в первом направлении из-за взаимодействия зубцов 102 первой направляющей 64 с зубьями 100 выпуклого элемента 90 скользящего элемента 32 . Это достигается за счет конфигурации зубцов , 100, и , 102, , для образования храпового механизма, который допускает движение только в первом направлении и предотвращает движение во втором, противоположном направлении.

Конфигурация зубьев и их работа описаны со ссылкой на фиг. 6A и 6B. Обращаясь к фиг. 6A, каждый зуб 100 a, 100 b из множества зубцов 100 на выпуклом элементе включает в себя переднюю поверхность 110 a, 110 b и заднюю поверхность 112 а, 112 б. Каждая пара зубцов разделена выемкой, например.грамм. пазы 114 a, 114 b. Передняя поверхность каждого зуба, например 110 a, расположен под острым углом 120 относительно поверхности соседней выемки, например выемка 114 a, и задняя поверхность каждого зуба, например 112 b, расположен под перпендикулярным углом 122 относительно соседней выемки, например 114 а.

Каждый зуб 130 a, 130 b из множества зубцов 102 на первой направляющей 64 включает в себя переднюю поверхность 132 a, ( 132 b не видно) и задняя поверхность 134 a, 134 b и каждая пара зубцов разделена выемкой 136 a, 136 b. Задняя поверхность 134 a, 134 b расположена под острым углом относительно соседней выемки 136 a, 136 b и передней поверхности 132 a , расположен под перпендикулярным углом относительно соседней выемки 136 b. Острый угол передних поверхностей 110 a, 110 b каждого зуба 100 a, 100 b выпуклого элемента 90 практически такой же, как и у острый угол задней поверхности 134 a, 134 b каждого зуба 130 a, 130 b на первой направляющей 64 .Множество зубцов , 102, на первой направляющей , 64, показано на фиг. 7 через прорезь 170 в нижней поверхности 160 базового элемента 32 . В одном варианте осуществления, после того, как базовый элемент выдавлен, прорезь , 170, обрабатывается через нижнюю поверхность , 160, и через прорезь обрабатывается множество зубцов , 102, в направляющей , 64, .

Когда скользящий элемент 34 не движется относительно базового элемента 32 , e.грамм. как показано на фиг. 6A, каждый зуб 100 a, 100 b выпуклого элемента 90 расположен в выемке 136 a, 136 b, в первой направляющей 64 и каждый зуб 130 a, 130 b первого направляющего рельса 64 расположен в выемке 114 a , 114 b выпуклого элемента 90 .Когда клиновидный зажим , 30, должен быть задействован для удержания кабеля на месте, скользящий элемент 32, перемещается в первом направлении, и взаимодействие зубцов описывается следующим образом со ссылкой на фиг. 6Б.

Как показано на фиг. 6A, передняя поверхность 110 a, 110 b каждого зуба 100 a, 100 b выпуклого элемента 90 ударяет по задней поверхности 134 a , 134 b соответствующего зуба 130 a, 130 b на первой направляющей 64 , которая из-за соответствующих углов поверхностей вызывает переднюю поверхность 110 a, 110 b каждого зуба 100 a, 100 b выпуклого элемента 90 для движения вверх по задней поверхности 134 a , 134 9017 b соответствующего зуба 130 a, 130 b на первой направляющей 64 .Когда это происходит, к выпуклому элементу 90 прикладывается сила, которая заставляет его деформироваться в направлении первой стороны 97 части корпуса 90 (см. Фиг.5) до тех пор, пока каждый зуб 110 a, 110 b выпуклого элемента 90 наезжает на дополнительный зуб 130 a, 130 b первого направляющего рельса 64 , Как зубья выпуклого элемента 90 проезжают через свои дополнительные зубья на направляющей 64 , сила на выпуклом элементе , 90, снимается, и выпуклый элемент , 90, упруго возвращается в свое нормальное положение, заставляя каждый зуб выпуклого элемента вставлять выемка первой направляющей 64 .

Как показано на фиг. 6B каждый зуб 100 a, 100 b выпуклого элемента 90 расположен в следующей выемке относительно их положений, показанных на фиг. 6А, например зуб 100 a сидит в выемке 136 b и зуб 100 b сидит в выемке 136 c. Задние поверхности 112 a, 112 b каждого зуба 100 a, 100 b выпуклого элемента 90 примыкает к передней поверхности 132 a, 132 b каждого соответствующего зуба 130 a , 130 b первой направляющей 64 .Это приводит к тому, что передняя / задняя перпендикулярные поверхности находятся напротив друг друга, что предотвращает перемещение зубцов выпуклого элемента , 90, и, следовательно, самого выпуклого элемента , 90, во втором направлении, противоположном первому направлению. Таким образом, зубцы , 100, и , 130, скользящего элемента , 134, и базового элемента , 132, , соответственно, сконфигурированы как храповик, допускающий движение только в первом направлении для затягивания клинового зажима 30 , а не позволяя движение во втором направлении, чтобы предотвратить непреднамеренное ослабление зажима 30 .Кроме того, когда зубы скользят друг по другу и клин , 90, деформируется, а затем упруго возвращается в исходное положение, это вызывает звуковой сигнал, то есть звук щелчка, который является полезной обратной связью для человека, использующего клиновой зажим . 30 , чтобы знать, что он натягивается на тросе.

Перемещение во втором направлении для ослабления клинового зажима 30 возможно, но только в том случае, когда срабатывает отрывной язычок 150 (см. Фиг. 2-5), расположенный в центральной области выпуклого элемента 90 , я.е. прижат в направлении вниз, чтобы разъединить зубцы , 100, на выпуклом элементе , 90, , от зубцов , 102, на первой направляющей , 64, , чтобы тем самым обеспечить перемещение скользящего элемента во втором направлении. При приложении давления к освобождающему язычку , 150, в направлении к поверхности 38 базовой части 36 базового элемента 32 , выпуклый элемент , 90, деформируется в направлении, в котором создается давление. применяемый.Когда освобождающий язычок больше не нажимается в направлении вниз, выпуклый элемент упруго возвращается в свое нормальное положение, и зубья снова входят в зацепление или, если скользящий элемент был перемещен достаточно далеко во втором направлении, зубцы выпуклый элемент больше не может быть совмещен с зубьями направляющей , 64, , и зажим будет в полностью открытом положении, как показано на фиг. 2. Отпускной язычок 150 выступает через отверстие 151 в боковой стенке 61 первой ножки 50 , так что он может приводиться в действие с внешней стороны базового элемента 32 .Отверстие , 151, проходит по длине первой стойки 50 и расположено под первой направляющей 62 .

Подпружиненное храповое соединение скользящего элемента 34 и базового элемента 32 легко и удобно позволяет затягивать, но не ослаблять, пока не будет нажата кнопка разблокировки. Кроме того, храповик издает слышимые щелчки, когда скользящий элемент затягивается, и предохраняет его от какой-либо значительной нагрузки.Звуковой сигнал клинового зажима обеспечивает обратную связь для установщика, который информирует ее о затягивании кабелей. Функция быстрого отсоединения позволяет быстро отрегулировать и подтянуть тросы.

Хотя вышеприведенное описание изобретения позволяет специалисту с обычной квалификацией создавать и использовать то, что в настоящее время считается лучшим его вариантом, специалисты с обычной квалификацией поймут и оценят существование вариаций, комбинаций и эквивалентов конкретных вариантов осуществления. и примеры здесь.

Вышеописанные варианты осуществления настоящего изобретения предназначены только в качестве примеров. Специалисты в данной области техники могут вносить изменения, модификации и вариации в конкретные варианты осуществления без отклонения от объема изобретения, который определяется исключительно прилагаемой формулой изобретения. Следовательно, изобретение не ограничивается описанными выше вариантами осуществления и примерами или вариантами осуществления и применениями в пределах объема и сущности изобретения, заявленного следующим образом.
