держатель водосточный, система труб, узлы крепления
Содержание:
Возведение кровли не является завершением строительных работ, в большинстве случаев далее выполняется монтаж водостока. Эта система отводит с кровли дождевые и талые воды, тем самым предотвращая разрушение стен дома и его фундамента. Монтаж водосточной системы можно выполнить своими руками, но для этого необходимо знать устройство, принцип работы конструкции и правила крепления водосточной трубы к вентилируемому фасаду.
Водосток работает по следующей схеме: вода, стекающая по скатам крыши, попадает в желоба, затем через воронку стекает в трубы, и непосредственно по трубам направляется в специально отведенные места. Для изготовления системы отвода воды с крыши используют пластик, оцинкованную сталь и медь. Стальной водосток – достаточно прочная конструкция, поэтому ее рекомендуется устанавливать на крышах большой площади. Водостоки из пластика можно назвать идеальным решением для небольшого частного дома, они отличаются легкостью, устойчивостью к коррозии и широким выбором цвета, что дает возможность подобрать систему в соответствии с дизайном строения.
Из чего состоит водосток
Что касается устройства водосточной системы, то следует знать, что основными частями конструкции являются следующие элементы:
- Желоб. Конструктивной особенностью этой части является наличие небольшого бортика, который делает элемент более прочным и не допускает переливание воды через край.
- Воронка. С помощью этой части желоба соединяются с трубами, именно воронка направляет поток воды в нужное русло.
- Муфта предназначена для соединения основных частей между собой.
- Кронштейны помогают зафиксировать части системы.
- Заглушки препятствуют вытеканию воды через кромки желобов.
Какая система лучше, пластиковая или стальная
Водосточные системы от современных производителей в большинстве случаев изготовлены из пластика, стали или ее сплавов. Классическая водосточная система, пользующаяся большим спросом, выполнена из оцинкованной стали. Кроме этого рост популярности отмечен у металлических систем с полимерным покрытием.
Основное преимущество этих вариантов – долгий эксплуатационный период, недостаток – достаточно высокая стоимость. Из элитных систем можно назвать медные водостоки или изготовленные из сплава титан-цинк. Эксплуатационные характеристики этих систем находятся на самом высоком уровне.
Что касается пластика, то здесь можно отметить сравнительно низкую цену, легкий монтаж, устойчивость к коррозии и долгий срок службы при соответствующем обслуживании.
Пошаговая инструкция по монтажу водостока
Для установки водосточной системы достаточно выполнить следующие действия:
- Установить кронштейны с определенным уклоном системы.
- Вставить заглушки на желоба и закрепить воронки.
- Соединить отдельные желоба в единую конструкцию.
- Установить водосточную трубу.
Установка кронштейнов водостока

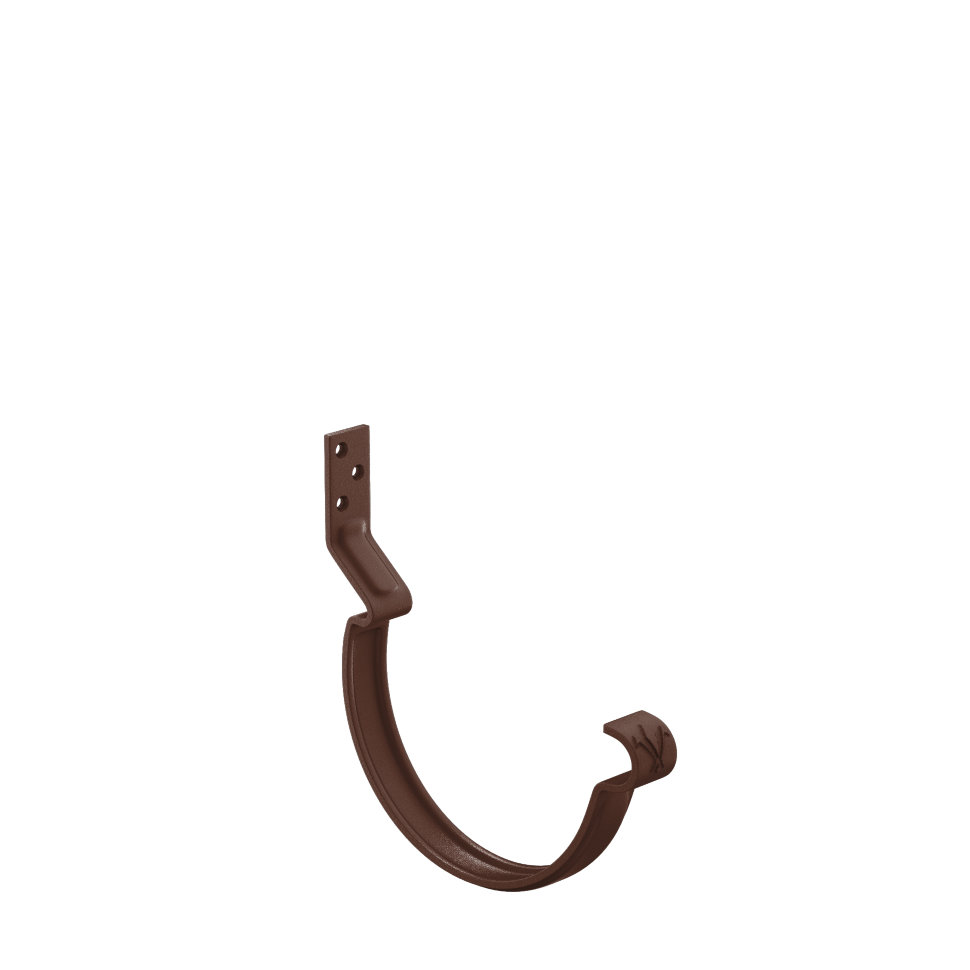

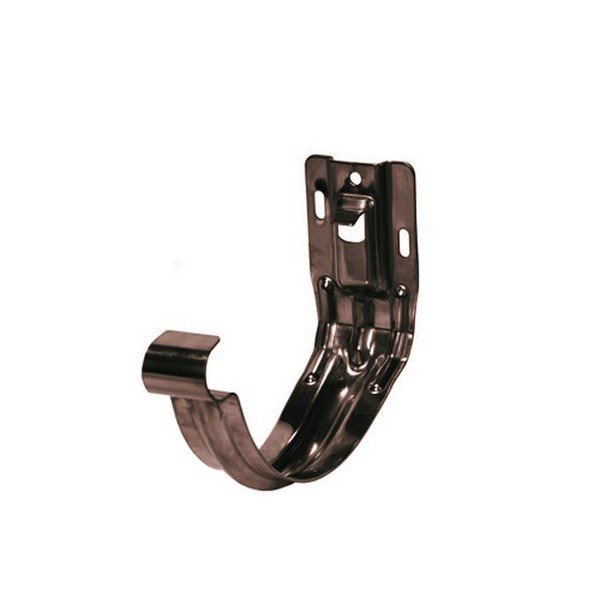

Для крепления водостока к стене используются специальные кронштейны. Эти элементы могут быть изготовлены из любого материала и иметь любую конфигурацию.
Фиксация кронштейнов выполняется следующими способами:
- На лобовую доску. Такой вариант используется в том случае, если кровельные работы уже завершены. Кроме того им можно воспользоваться при установке пластиковой водосточной системы.
- На стропилины. Этот вариант подходит в случае отсутствия лобовой доски.
- Крепление водосточной системы к стене с помощью штырей. Их забивают в стену при условии, что кровельный материал уже уложен, а лобовая доска отсутствует. На этих штырях располагают желоба, регулируя установку специальными шпильками.
- Кроме этих способов можно закрепить систему на нижней части настила или обрешетки.
Крепление водосточных труб к стене выполняется специальными металлическими хомутами.
При этом крепление не должно быть жестким, так как некоторым материалам свойственно менять форму и размеры при смене температуры. Особенно это касается пластиковых водостоков, которые при плотном прилегании хомутов могут просто треснуть.
Крепление желобов системы
На втором этапе установки водосточной системы выполняют крепление горизонтальных деталей, к которым относятся желоба и сливы.
Работа выполняется в следующем порядке:
- Измеряют общую длину карнизов, которой будет соответствовать длина желоба. Далее определяют количество кронштейнов при условии их расположения с шагом 0,6 метра.
- Затем отмечают места размещения водосливных воронок.
- Устанавливают кронштейны с учетом необходимого уклона желоба.
На крепления укладывают желоба с предварительно закрепленными воронками и фиксируют их.
Монтаж держателей к стене и водосточных труб
К вертикальным элементам относятся водосточные трубы, при монтаже которых следует соблюдать следующие правила:
- Монтаж начинают с нижних узлов крепления водосточных труб и постепенно двигаются вверх.
- Для начала в стене закрепляют штыри, необходимые для крепления хомутов. При этом следует выдерживать шаг 1,8 метра.
- Выполняют крепление держателя трубы водосточной в виде хомута.
- На двух нижних элементах закрепляют отлив.
- Устанавливают остальные части водосточной трубы.
Современные водосточные системы укомплектованы всеми необходимыми деталями. Кроме того каждый производитель прилагает к своему продукту соответствующую инструкцию. Ее изучению стоит уделить особое внимание, так как каждый производитель может разрабатывать свои правила крепления. Выполнение установленных правил, и следование инструкции производителя позволят выполнить качественное крепление водостока, который не причинит вреда и не станет причиной ущерба в процессе эксплуатации.
Как крепить водостоки: горизонтальный, вертикальный монтаж
- Из чего состоит водосток
- Способы монтажа горизонтальных элементов
- Способы крепления вертикальных элементов
- желоб – его бортики не дают перелиться воде;
- воронка – соединяющее звено желоба с трубой, в случае необходимости к ней можно прикрепить одновременно несколько желобов;
- муфта – используется для соединения деталей;
- кронштейны – с их помощью закрепляют желоба, форма и размер крепежного элемента должны соответствовать используемому желобу;
- заглушки – с их помощью предупреждают вытекание воды;
- трубы – через них осуществляется сток воды;
- хомуты – после крепления к стене с их помощью фиксируют сливные трубы, форма и размер хомута должны соответствовать используемой трубе.
Для деревянных и кирпичных стен необходимы различные виды. Металлические крепят в одной точке при помощи длинного метиза, а пластиковые – в двух. - Измеряют общую длину карнизов и рассчитывают, сколько потребуется заготовок-желобов. Затем с учетом шага крепления крепежных деталей (0,5 м) определяют также их количество.
- Намечают место размещения водозаборной воронки.
- Далее, устанавливают выбранные ранее крюки для водостоков. Сначала крепят, расположенный в верхней точке, потом – самый нижний. Между крайними кронштейнами натягивают шнур и устанавливают по нему остальные.
- Желоба с воронками укладывают на кронштейны и закрепляют.
- Трубы устанавливают обязательно снизу вверх.
- В стене просверливают небольшие отверстия под штыри, на них в дальнейшем будут крепить хомуты.
- На нижних хомутах закрепляют отмет – нижнее сливное колено со срезанным углом. Его иногда заменяют на обычное звено трубы, обеспечив выход на ливневую канализацию.
- Затем устанавливают другие трубные звенья, причем каждое из них крепят при помощи специально отведенного на это хомута.
Их устанавливают с шагом в идеале не большим, чем 1,8 м.
- Для установки водосточных труб используют хомуты из металла или пластмассы, которые отличаются числом точек крепления.
- Крепежные элементы выбирают, исходя из следующих требований. Метиз металлического хомута должен иметь глубину крепления более 60-70 мм. Однако, высоту крепления выбирают, учитывая толщину теплоизоляционного слоя на стене, так как метиз должен входить только в стену, не задевая утеплитель.
- Между сливной трубой и стеной обязательно оставляют определенное расстояние.
- Хомут после установки трубы не должен ее чрезмерно обжимать.
Система, обеспечивающая отвод воды с кровли, является важнейшей составляющей ее устройства для любого сооружения. Отводя дождевую и талую воды с поверхности крыши к земле, она предохраняет кровельные конструкции, фасад и фундамент от попадания влаги, а значит, и от образования трещин, протеков, плесени, то есть от возможных разрушений в будущем. При соблюдении технологии монтажа и эксплуатации водостока, он прослужит 12–15 лет, в зависимости от производителя.
Бывает и, к сожалению, не так уж редко, что вроде недавно установленная водосточная система приходит в негодность. Ее оборванные и провисшие элементы могут говорить лишь об одном – о нарушениях технологии монтажа при ее установке, связанных с незнанием того, как крепить водостоки. На самом деле устанавливать их можно самостоятельно, так как монтировать водостоки не так уж и трудно.
Из чего состоит водосток ↑
Независимо от того какая выбрана система, из металла или пластика, в ее конструкции обязательно присутствуют следующие элементы:
Таким образом, крепление водостоков к крыше выполняют, используя особые крепежные элементы – кронштейны и хомуты.
Способы монтажа горизонтальных элементов ↑
Монтаж горизонтальных элементов водостока, желобов и сливов, проводят, как правило, в следующем порядке:
Ее входное отверстие должно быть расположено ниже, чем капельница свеса карниза на 10 мм.
Крепление крюков: варианты выполнения ↑
К лобовой доске. Это самый простой способ крепления и используется в случае уже готовой крыши. Чаще такими крюками комплектуют пластиковые системы. Конструкция кронштейнов усилена вертикальными ребрами, поэтому они в состоянии выдерживать немалые нагрузки. Для металлических систем при таком способе монтажа используют специальные короткие крюки.
На стропильные ноги. Для крыш, имеющих большую площадь более рационален способ фиксации до укладки кровельного покрытия. Для этого используют комбинированные кронштейны со стальными удлинителями. Именно с их помощью осуществляется фиксация непосредственно к стропильной ноге. Этот вариант надежен, если шаг стропил не больше 600 мм.
Если отсутствует лобовая доска и нет доступа к стропилам, в стене устанавливают специальные металлические костыли, а желоб уже крепят к ним при помощи шпилек.
На обрешетку. Если же шаг стропил больше 600 мм, как при покрытии металлочерепицей или ондулином, прибегают к помощи длинных крюков или комбинированных кронштейнов. Их крепят к первой планке обрешетки или на нижний край покрытия, в случае мягкой кровли из битумной черепицы.
Способы крепления вертикальных элементов ↑
Вертикальную составляющую водостока, сливную трубу, рекомендуется крепить в процессе кладки стен, хотя это не значит, их нельзя устанавливать после завершения кровельных работ.
В ходе монтажа придерживаются определенных правил.
Если какая-то трубная часть больше двух метров по длине, рекомендуется установить дополнительный хомут.
Рекомендации по работам ↑
Небольшой зазор необходим, чтобы температурные деформации сливных труб, особенно из ПВХ, не привели к появлению трещин и разрушений.
com/embed/Dg548nW8MnY?feature=oembed» frameborder=»0″ allowfullscreen=»»/>
© 2021 stylekrov.ru
Правильный монтаж водосточной системы: инструкция
Любое частное строение, например, в виде дачного домика, должно быть оснащено водосточной системой, которая необходима для отвода излишек воды как результат дождя или таяния снега при наличии скатной крыши. Если монтаж водосточной системы будет произведен неправильно, что нередко случается при самостоятельной ее установке, или она будет отсутствовать как таковая, то следствием этого станет постепенное разрушение здания.
Осадки являются основной причиной того, что происходит размытие фундамента. Именно это заставляет устанавливать систему водостока, которую можно смонтировать собственными силами. Но как установить водосток самостоятельно? Монтаж водосточной системы предполагает ряд рекомендаций, с помощью которых можно создать функциональный водосток, обеспечивающий полноценный отвод излишков воды.
Порядок действий при монтаже водостока
Инструкция по монтажу водосточной системы обычно включает в себя один и тот же набор действий: выполнение необходимых расчетов, закупка материалов и осуществление непосредственного проведения того или иного вида работ. При этом возведение водостока происходит примерно в том же порядке. Изначально следует определиться с типом требуемой системы, а затем, основываюсь на расчетах, произвести закупку материла и осуществить установку водостоков на крыше.
Водосточные системы отличаются вариативностью изготовления, что зависит от требуемой пропускной способности. В частности, водостоки на крыше могут маркироваться следующим образом: 125/100. Данная маркировка дает понять, как диаметр трубы соотносится с диаметром желоба, что более наглядно видно на рисунке ниже.
Внимание! Практически каждый производитель выпускает собственные варианты систем водостока, отличающиеся размерами труб и желобов. В связи с этим не стоит пытаться объединить элементы водостоков, выпущенных разными производителями.
Наличие на рынке такого разнообразия водосточных систем объясняется тем, что предпринимаются попытки удовлетворить весь спектр потребностей покупателей этой продукции.
Как правильно определиться с системой водостока?
Качественная установка водостоков не может быть реализована без правильно подобранной системы. Оптимальный выбор рассматриваемого вида системы должен основываться на следующей информации:
- уровень осадков в своем максимуме применительно к тому региону, где находится строение, в отношении которого предполагается проведение работ по монтажу водостоков;
- параметр площади самого большого ската крыши, необходимый в целях определения подходящего желоба.
Существует формула, которая дает возможность рассчитать площадь ската:
S = (A + B/2) x C
При этом стоит учитывать один момент – для плоской крыши, характеризуемой уклоном в пределах 10 градусов, используется несколько другая формула расчета:
S = A x C
Посредством приведенной ниже таблицы можно выбрать водосточную систему в соответствии с полученными замерами.
Когда с определением вида системы будет закончено, следует перейти к подсчету того, сколько материала потребуется. Для упрощения этого процесса надо подготовить чертежи плоскостей.
Расчет водосточной системы
Приведенный рисунок дает возможность легко понять, как производится расчет требуемого количества материалов, необходимых для организации системы водостока.
Расчет желобов
Выделяют два типа желобов, где один имеет полукруглое сечение, а другой – прямоугольное. Предназначение этого элемента системы заключается в сборе осадков, попадающих на крышу строения. Обычно можно приобрести водосточные желоба двух типоразмеров: 3 и 4 метра. Его монтаж производится посредством использования крепежных элементов в виде кронштейнов и крюков, устанавливаемых через каждые 60–90 см с обязательным созданием уклона в 1 см на каждые 3–4 м длины желоба.
Рассматриваемое в нашем случае строение, как пример установки системы водостока, позволяет сделать вывод о том, что понадобится 10 трехметровых желобов и 1 четырехметровый.
Внимание! Производите округление получаемых значений до целой длины желоба. Надежность системы будет выше, а ее стоимость – ниже, если удастся минимизировать количество соединений.
Расчет угловых желобов
Функциональность углового желоба определяется необходимостью изменения направления движения потоков воды, что и делается посредством этого элемента системы. Фиксация угловых желобов производится в точках внешних и внутренних углов кровельной конструкции. В результате получается, что количество наружных углов составляет 4, а внутренних – 2.
Внимание! Применение пластикового желоба расширяет возможности создания угловых вариантов. Это доступно за счет вырезания определенных частей желоба и их соединения под конкретным углом с помощью холодной сварки.
Расчет воронок, заглушек и соединителей
Возвращаясь к нашему примеру, делаем вывод, что применительно к характеристикам нашего дома следует подготовить 4 воронки, 2 заглушки и около 17 соединителей, что зависит от нюансов монтажа. Так, в одних системах крепление углов осуществляется непосредственно к желобу, а в других это процесс реализуется посредством соединителей.
Монтаж систем, доступный с помощью клея, следует проводить с установкой стандартных соединителей и таких, как компенсационные. В случае с последними их применение оправданно, когда длина крыши превышает 8 м.п. Компенсационные соединители – это возможность избежать негативного влияния на целостность системы от линейного расширения желобов под воздействием температур окружающей среды. Применительно к нашему примеру необходимо было бы установить 4 стандартных соединителя и 1 компенсационный.
Внимание! Одна воронка гарантирует беспроблемный прием воды с 10 м.п. желоба. Если же длина стены превышает упомянутый параметр, то необходимо установить 2 воронки на удалении друг от друга в пределах 20 м.п.
Крепление желоба
При монтаже желоба применяют крепежные элементы в виде крюков разной длины. Использование коротких крюков – крепление желоба на крыше. Что касается длинных крюков, то они применяются для монтажа желоба на стропилах до того момента, как будет произведена установка кровельного покрытия.
Установка крюков должна производиться с обязательным соблюдением расстояния между ними в 60 см. Также необходимо придерживаться правила обязательной установки данного вида крепежных элементов в местах соединения желоба, на углах конструкции и там, где находятся воронки и заглушки. В нашем случае потребуется установка крюков в количестве 68.
Крепление труб водостока
Водосточная труба обеспечивает вертикальное стекание воды. При этом она может иметь сечение в виде круга или прямоугольника. К стене такие трубы крепятся посредством кронштейнов с учетом того или иного способа монтажа:
- «на камень» – крепление осуществляется на стену из камня, кирпича или бетона;
- «на дерево» – в качестве плоскости крепления имеются в виду деревянные стены из бруса, бревна или ОСБ.
Подсчет количества необходимых труб должен соотноситься с количеством воронок. У нас их 4, поэтому труб должно быть столько же. Что касается длины труб, то она должна соотноситься с суммой длин тех стен, которые будут служить местом их монтажа. В продаже данного вида трубы реализуются в виде изделий длиной 3 и 4 м.п. Так как необходимо избегать излишнего количества стыков на трубе, то следует подбирать требуемую длину этой продукции с округлением в сторону большего значения. Например, при высоте вашего дома в 3,5 м надо покупать 4-метровую трубу. Монтаж водосточных труб производится с шагом 1 метр с обязательной точкой крепления возле колена.
Колено и слив
Если ваш дом соответствует тому строению, которое представлено на нашем фото, то потребуется оборудовать каждый стояк 2 коленами. В нашем случае получится 4 стояка, 8 колен и 4 слива.
L – расстояние, замер которого следует производить так же, как это отображено на рисунке.
Внимание! Возведение мансарды несколько меняет расчеты. Понадобится другое количество желобов и иной монтаж, так как придется учитывать высоту аттиковой стены. Схемы ниже помогут понять, как произвести расчет по-новому.
Этапы монтажа
Этап 1: установка элементов крепления для желобов
Рынок предлагает множество решений в плане крепежных элементов, которые можно использовать для монтажа желобов. При этом установка данных компонентов системы водостока производится как на стене, так и непосредственно на кровле. В то же время следует соблюдать следующее условие: желоба должны устанавливаться таким образом, чтобы наличествовал уклон около 5 см на 10 метров длины этого изделия в направлении водосточной трубы. Такое положение обеспечивает свободное стекание воды без ее переливания через края желоба. Если длина дома превышает 20 метров, необходимо устроить 2 уклона для полноценного отведения воды, отталкиваясь от середины здания.
Надежное крепление желобов обеспечивается кронштейнами, устанавливаемыми с шагом полметра. При этом стоит позаботиться о том, чтобы этот параметр был соблюден вне зависимости от расстояния между стропилами, например, можно задействовать обрешетку для монтажа данных элементов крепежа.
Этап 2: установка воронок
Обычно воронки устанавливают там, где находятся трубы водостока. Но при определенных условиях эти элементы водосточной системы находят свое применение в плане соединения желобов. Если это так, то следует осуществлять монтаж именно с них. Что касается стандартной установки водоприемных воронок, то она должна начинаться с того, что сначала необходимо сделать соответствующее отверстие в желобе, используя, например, ножовку. Затем края такого отверстия следует зачистить и после этого можно приступать к непосредственному монтажу с помощью соответствующих фиксаторов, если воронка металлическая. Если же это изделие выполнено из пластика, то его установка производится с помощью клея.
Этап 3: монтаж желоба водостока
Установка желобов осуществляется в соответствии с простой инструкцией:
- уложить желоб на кронштейны внешним пазом вниз;
- произвести крепление желоба за счет наличия специальных фиксаторов.
Этап 4: монтаж заглушек
Наиболее эффективны заглушки, оснащенные резиновыми уплотнителями, которые располагаются на нижней дуге этого изделия. Если такого вида заглушек у вас не окажется под рукой, то следует соблюсти некоторые условия установки стандартных заглушек:
- использовать уплотнитель, который должен быть уложен в заглушку ребристой стороной вверх;
- осуществить стыковку заглушки с желобом.
Этап 5: стыковка желобов
Чтобы соединить желоба, надо использовать специально предназначенные для этого соединители, оснащенные уплотнителями. На практике два соединяемых желоба требуется расположить на небольшом расстоянии друг от друга, а затем правильно установить между ними соединитель и завершить монтаж посредством закрепления места стыковки замком.
Этап 6: установка колена
Процесс установки колена предполагает его монтаж на воронку по направлению выходным отверстием к стене с целью обеспечения более близкого расположения к зданию трубы водостока. На следующем шаге к установленному колену добавляется еще одно, обеспечивающее направление вниз.
Этап 7: установка водосточных труб
Производится установка трубы в колено с дальнейшим закреплением соединения хомутом. Для увеличения длины водостока дополнительная труба вдевается в уже установленную.
Этап 8: хомуты
В зависимости от материала несущих элементов (кирпич, дерево) применяют различные виды хомутов. Преимущественно хомуты по своему строению представляют собой 2 дуги, одеваемые на трубу и фиксирующиеся посредством болтов.
Этап 9: слив
Слив, напоминающий собой колено, предназначен для отвода воды от основания здания. Обычно он монтируется так, чтобы от отмостки до края слива было от 30 до 40 см.
Водосточная система должна быть прочной – это главное требование. Также установка водосточной системы должна быть произведена правильно, чтобы она могла справляться с любыми потоками воды. После того как монтаж водостоков завершен, необходимо промыть систему для очистки от стружки, которая может повредить элементы из пластика.
Похожие статьи:
как выбрать и рассчитать водосточную систему для загородного дома
Существует несколько видов водосточных систем: металлические и виниловые, оцинкованные и полимеризованные, выполненные методом литья и экструзии, изготовленные в России и зарубежом. Каждый тип водостоков имеет свои преимущества и недостатки, способы монтажа, возможности и ограничения. В этом материале мы постарались разобраться в основных аспектах выбора водостоков для SIP-коттеджей и зданий, выполненных по каркасной технологии строительства домов.
Выбор водосточной системы
Чаще всего выбор водостока сводится к оценке двух стройматериалов — пластика и металла. Каждый из них имеет свои сильные и слабые стороны, которые прямо или косвенно отражаются на долговечности водостоков и удобстве их эксплуатации. Давайте сравним кон пластиковые конструкции с изделиями из наиболее популярных металлов.
Пластиковые водосточные системы
Практически все элементы пластиковых водосточных систем изготавливают из поливинилхлорида (PVC) с аддитивами — добавками, которые отвечают за морозостойкость и другие свойства, нехарактерные для чистых полимеров.
Водосточные системы ПВХ имеют ряд неоспоримых преимуществ:
- Невосприимчивость к ультрафиолету и коррозии.
- Высокая прочность пластика перед ударами и нагрузками.
- Малый вес, удобный для транспортировки и монтажа.
- Легкий монтаж без необходимости покупки специального инструмента.
- Простое обслуживание при помощи мыла и воды под давлением.
- Большой выбор цветов и вспомогательных комплектующих.
- Температурный режим -40…+70 °C.
Благодаря методу ко-экструзии производители виниловых водостоков научились делать двуслойные трубы, которые обеспечивают идеальную гладкость внутреннего покрытия и защиту от температурных деформаций покрытия внешнего.
Из недостатков водостоков ПВХ можно выделить:
- Риск механического повреждения, особенно на высоких домах из СИП-панелей.
- Невозможность ремонта испорченных деталей (только замена).
- Высокий коэффициент линейного расширения.
Стоит отметить, что по способу монтажа выделяют клеевые и бесклеевые пластиковые водосточные системы. При клеевом методе соединения или «холодной сварке» полимера применяют специальные смеси, которые обеспечивают высокую герметичности системы. Однако данный метод имеет существенный минус: в случае протечки элемента заменить его невозможно — придется вырезать и менять часть конструкции водостока. Второй метод — бесклеевой — заключается в использовании каучуковых резинок, выполняющих функцию замка или прокладки. Резинки легко поддаются демонтажу, однако требуют периодической чистки и замены.
Металлические водосточные системы
Водостоки из металлопрофиля имеют несколько разновидностей: медные, цинк-титановые, стальные оцинкованные, оцинкованные с полимерным покрытием. Их отличия металлов — стоимость и длительность эксплуатации.
Можно отметить следующие преимущества металлических водосточных систем перед аналогами из ПВХ:
- Более высокая прочность перед механическим и ударным воздействием.
- Способность принять большую снеговую нагрузку.
- Расширенный температурный режим -60…+130 °C.
- Стабильность габаритов при смене времен года.
- Негорючесть материала.
Однако, водостоки из металла имеют множество ограничений в применении, и, как следствие, обладают серьезными недостатками:
- Высокая стоимость деталей.
- Значительный вес системы и невозможность монтажа на легкую кровлю.
- Появление ржавчины при нарушении защитного слоя на стальных трубах.
- Ограниченный выбор цветов.
- Сложность монтажа.
Таким образом, металлические водосточные системы являются менее практичны и подойдут далеко не каждому домохозяйству. Тем не менее, это не мешает делать выбор в пользу металлоконструкций при необходимости покупки более прочных и долговечных водостоков в условиях холодного или жаркого климата, а также при большом строительном бюджете.
Состав водосточных систем
Конструкция всех без исключения водосточных систем включает:
- Желоба — специальные направляющие полукруглого, овального или прямоугольного сечения, предназначенные для сбора дождевой и талой воды с поверхности кровли. В передней части могут иметь канавку-перелив, на задней кромке — ребро для увеличения поперечной жесткости детали.
- Кронштейны и крюки — крепежные элементы, поддерживающие желоба на кровле. Крепятся к лобовой доске кровли, на стропильную ногу или на первую планку обрешетки. Кронштейны и крюки будут не так заметны, если приобрести данные элементы в цвет желобов.
- Воронки — детали водосточной системы для загородного дома, предназначенные для консолидации и направления воды из желобов в трубы.
По типу могут быть правыми, левыми и проходными. Правые и левые воронки устанавливают в конце водостока, проходные — в любом месте. Изделия имеют стенку, выполняющую роль заглушки с одной стороны детали.
- Колена — специальные детали в форме короткой трубы, загнутой на угол. Они соединяют воронки желобов в районе карниза с водосточными трубами, а также отводят воду от фасада в нижней части конструкции, расположенной на уровне фундамента здания.
- Трубы — основная водосбрасывающая единица системы круглого или прямоугольного сечения. Для удобства домовладельцев производители предусмотрели трубы длиной от 1 до 4 метров.
- Хомуты — детали для крепления водосточных труб к фасаду коттеджа. Могут инсталлироваться на две точки опоры или один длинный метиз. Существуют модели с защелкой и элементами для завинчивания.
- Муфты — изделия для соединения пластиковых труб одного диаметра, изготовленных методом экструзии.
В составе водосточных систем числятся не только обязательные, но и дополнительные конструктивные элементы:
- Тройники — отрезки трубы с боковым выходом для подключения еще одной трубы водостока.
Служат объединяющим звеном двух принимающих труб в одну сточную.
- Ливнеприемники — накопительные элементы, которые обеспечивают связь водостока с трубами дождевой канализации. Защищают поверхность перед зданием от появления луж и подтопления территории.
- Сетки (решетки) — специальные насадки для водосточной системы из оцинкованной стали или полимера. Устанавливаются на желоба водостоков для защиты труб от попадания перьев птиц, листьев, веток и других предметов, засоряющих внутренние полости системы.
- Уплотнители — используются только в неклеевых конструкциях для достижения максимальной герметичности потенциально проблемных соединений. Детали выполнены из EPDM-резины (этилен-пропилен-диен-мономер), по составу аналогичны каучуку.
Расчет водосточной системы
Прежде чем выбрать водосточную систему и отдать деньги за конкретный продукт, необходимо рассчитать количество и метраж ключевых элементов будущей конструкции.
Расчет желобов
Стандартный водосточный желоб обладает длиной 300-400 см. Он закрепляется на крюки и кронштейны, которые устанавливают с шагом 60-90 см так, чтобы обеспечить уклон желоба не менее 1 см через каждые 300-400 см. Количество желобов в погонных метрах равно периметру основания крыши дома из СИП-панелей. Для коттеджа из примера понадобится 10 единиц желобов по 300 см и одна единица желоба по 400 см.
Расчет угловых желобов
Угловые желоба 90° и 135° крепят на внешних и внутренних углах кровли. В нашем примере потребуется 4 наружных и 2 внутренних детали, каждая с углом 90°. Если здание имеет нестандартные острые или тупые углы, потребуется заранее выбрать производителя водостоков, который предлагает модели с такими углами.
Расчет воронок, заглушек и соединителей
В примере, показанном на схеме, используется 4 воронки — по 2 с каждой стороны длиной более 10 метров. Заглушки устанавливаются в местах разрыва системы — в данном случае их две. Количество соединителей желобов зависит от длин последних, в нашем примере их 17 штук.
Стоит отметить, что в большинстве случаев углы крепят напрямую к желобу, и дополнительные соединители не требуются. Однако при установке пластиковых водосточных систем на клей необходимо использовать два типа соединителей: обычные и компенсационные.
Соединители компенсационного типа предназначены для крыш со сторонами длиной более 8 метров. Такой тип соединителей компенсирует линейное расширение желоба при нагреве и охлаждении детали солнечными лучами. Для нашего примера потребовалось бы четыре обычных соединителя и один компенсационный, на самую длинную сторону кровли.
Монтаж водосточной системы
Установка водосточной системы — не самое простое занятие, особенно, когда речь идет о двухэтажном коттедже со сложной архитектурой и формой крыши. Серьезный объем работ лучше всего доверить профильной бригаде монтажников. Если же вы владеете небольшим дачным домиком или коттеджем прямоугольного типа с одноуровневой кровлей, весьма реально обнести дом водостоком без помощи специалистов.
Порядок монтажа:
1. Воронки
Монтаж водостоков начинается с крепления воронок. Их устанавливают в тех местах, где будут располагаться водостоки. Процедура монтажа начинается с воронок в системах, где воронки выполняют дополнительную функцию соединителя желоба.
2. Элементы крепления для желобовКронштейны, крюки или держатели крепят на расстоянии, указанном в инструкции к водосточной системе. Обычно это 50-60 см., т.к. средний держатель выдерживает нагрузку в 75 кг. Закрепить кронштейны необходимо таким образом, чтобы уклон желобов к воронке составлял около 1 см на каждые 300-400 см. Держатели крепят на лобовую (ветровую) доску, ориентируясь на бечевку.
3. Желоба водостокаЖелоба укладывают в держатели, стартуя от воронки. Край желоба необходимо вставлять в фиксатор с небольшим усилием, так, чтобы конструкция защелкнулась. Для обеспечения герметичности соединения желобов используйте спайки, клей «холодную сварку» или соединительные элементы от производителя. Если вам требуется уменьшить длину желоба из ПВХ, воспользуйтесь ножовкой или болгаркой, а пластиковые заусенцы аккуратно уберите напильником.
В тех местах, где необходимо обогнуть выступающие части фасада или угол дома, к желобам закрепляют углы. После этого на торцевую часть желобов устанавливают боковые заглушки. Они защитят систему от переливания воды.
5. КоленаПо окончанию монтажа верхней части водосточной системы устанавливают верхние угловые коленья, которые должны быть повернуты в сторону фасада.
6. Водосточные трубыНа нижний выход колена устанавливают водосточную трубу: при помощи соединительной муфты или методом насаживания, если трубы развальцованы и имеют неравный диаметр с разных концов. Процедура монтажа проводится поэтапно, от кровли к фундаменту дома, то есть сверху вниз. Нельзя крепить трубы к стене вплотную. Расстояние от стенки трубы до стены дома должно составлять от 3 до 8 см. Это обеспечит продув фасада, отсутствие плесени и паутины.
Для надежного удержания водосточных труб изделия крепят к фасаду здания при помощи хомутов. Каждый хомут устанавливают на один или два крепежных элемента в зависимости от количества отверстий на детали. Один хомут устанавливают на каждые 1-2 погонных метра трубы. На этом же этапе при необходимости устанавливают тройники.
8. СливЗавершающим этапом монтажа водосточной системы является крепление сливного колена. Расстояние между грунтом и краем слива должно составлять не менее 30 см, при установке линейного отвода — 15 см. Это не только сохранит асфальтобетонное или плиточное покрытие вокруг дома, но и положительно отразится на шумоизоляции в деревянном доме.
Инструменты для монтажа водостоков
Для проведения общемонтажных работ потребуются рулетка, линейка, бечевка и строительный маркер. Для установки крепежных элементов во всех частях системы водостока понадобится электрический шуруповерт. При помощи ножовки по металлу можно распилить желоба и трубы из ПВХ, а полосогиб поможет согнуть кронштейн в случае инсталляции водостоков на кровлю без лобовой доски.
Для проверки ровности установки элементов рекомендуется задействовать уровень с жидкой ампулой. Кроме того, в процессе работы потребуется отвертка или удлинитель для бит с длиной рабочей части 120-140 мм, а также стусло-пила для резки деталей водосточной системы под углом. Независимо от вида водосточной системы для загородного дома и материала, которым обшит фасад коттеджа, рекомендуется использовать только оцинкованные саморезы с пресс-шайбой, в том числе кровельные. Саморезы должны иметь плоскую шляпку и достаточный диаметр ввинчивающейся части.
Инструкция по монтажу водосточных систем ТЕХНОНИКОЛЬ
Монтаж пластиковой водосточной системы
- Наклон желоба к воронке должен быть 10 мм на 3 метра длины желоба.
- Вода с капельника должна попадать в центральную треть желоба.
- Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.
Поэтапное руководство по монтажу
Этап 1 Разметка 1.1Определите места крайних кронштейнов на карнизе. Отметьте эти места. Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.
Определите места установки водосливных воронок. Воронка может располагаться с краю или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.
Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. В случае отсутствия лобовой доски воронку необходимо установить на удлинители кронштейна.
1.
Натяните верёвку с необходимым уклоном между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100-150 мм.
1.4Зафиксируйте кронштейны по всей длине карниза с шагом 500-600 мм, начиная от места установки воронки.
Этап 2 Монтаж кронштейновВ ассортименте существует 3 способа крепления кронштейнов:
Пластиковый кронштейн к лобовой доске
К стропильным ногам через металлический удлинитель кронштейна боковой (применяется когда монтаж кровли уже закончен).
К стропильным ногам через металлический удлинитель кронштейна прямой (применяется на этапе монтажа кровли).
В случае, когда шаг кронштейнов не совпадает с шагом деревянных стропил рекомендуется крепить прямой удлинитель кронштейна или металлический кронштейн в ОСП-3, заранее подготовив сплошное основание.
Этап 3 Установка водосточных желобов 3.
Вставьте желоба внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны желоба (от фасада здания) к внешней до защёлкивания с фиксирующим элементом воронки.
3.2Установите водосточные желоба в кронштейны до защёлкивания с фиксирующими элементом кронштейна. Соединение желоба с кронштейном также необходимо производить в направлении «изнутри-наружу».
3.
При необходимости соединить два желоба установите соединитель желоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100-150 мм. Вставьте желоб в соединитель желоба до обозначенной линии. Соединение желоба с кронштейном необходимо производить в направлении «изнутри-наружу».
3.4В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой вам необходимо соединить воронку и заглушку отрезком из водосточного желоба. Распил желоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.
Этап 4 Установка углов, заглушек и защитных решёток желоба 4.
Для соединения желобов на внешнем или внутреннем углу используйте угол универсальный.
4.2Если угол поворота кровли не равен 90°, используйте угол желоба регулируемый, который состоит из двух элементов и подрезается по месту по отметкам угла поворота, заранее нанесенным на заводе-изготовителе. Соединение дополнительно герметизируйте.
4.3Установите заглушку в желоб до защёлкивания с фиксирующим элементом заглушки.
Водосточные желоба закройте сверху защитной решёткой для предотвращения засора водосточной системы. Установите решётку в желоб до защёлкивания.
Этап 5 Установка водосточных труб 5.
В случае наличия карнизного вылета для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, подрезанный на требуемую длину.
5.2На нижнее колено обязательно установите хомут.
В случае отсутствия карнизного вылета соедините водосточную воронку с трубой. Соединение возможно двумя способами:
Напрямую соединить воронку с трубой
С помощью соединительной муфты
5.
Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. Шаг хомутов составляет не более 1,5 метров.
В ассортименте существует еще один вид крепления — хомут крепления трубы универсальный, который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.
- Установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию.
- Навинтите хомуты на крепления.
- Затяните хомуты на трубе, не сдавливая слишком сильно.
Соединение водосточных труб между собой производится при помощи соединительной муфты, которая фиксируется на фасаде при помощи хомутов.
5.5Установите водосточный слив на трубу и зафиксируйте его хомутом. При этом минимальное расстояние слива от грунта должно составлять не менее 150 мм от отмостки.
Если скат кровли заканчивается примыканием к стене, то необходимо установить поворотный отлив. На сплошное основание установите пристенный поворотный отлив и галтель, механически зафиксируйте их к основанию. Заведите кровельный материал на галтель.
Как пошагово производится установка водостока своими руками
Содержание статьи
Водосточная система – это неотъемлемая часть любого здания. Она защищает его фасад от влаги, которая скапливается, а затем стекает по крыше вниз. Сегодня элементы таких систем изготавливают из различных металлов, в том числе и меди, и разных видов пластика.
Подготовка к установке водостока
Водосток своими руками может быть устроен из любого материала, так как инструкция по монтажу одна на всех. Связано это с тем, что они имеют одинаковую структуру, вне зависимости от материала изготовления отдельных их элементов.
Вернуться к содержанию ↑Пошаговая инструкция монтажа
Как и любой другой процесс, этот требует некоторой последовательности. Поэтому оптимальным вариантом будет рассмотреть весь процесс сборки пластиковых или металлических водостоков именно по этапам. Начинается, все как обычно, с подготовки. Для этого должна быть изготовлена схема системы, или план. Дальше по ней проводят расчеты, а также закупают материал согласно расчетам.
Когда все это сделано и весь материал уже имеется, то можно приступать к непосредственному монтажу.
Монтаж крепежных элементов
Монтаж водостока своими руками начинается с того, что устанавливаются кронштейны. Надо сразу сказать, что сегодня промышленность выпускает большое разнообразие разных типов кронштейнов. Выбор будет зависеть, главным образом, от того, на какое место этот кронштейн планируется крепить:
- Стропильная система;
- Стена.
Совет! Крепить кронштейны нужно так, чтобы их осевая линия была немного наклонена. Достаточно будет 5 см на каждые 10 метров. Это позволит позже установить желоб с уклоном в сторону сливной трубы.
Расстрояние между кронштейнами
В том случае, если длина желоба будет больше 20 метров, то рекомендовано делать два уклона по 10 метров, соответственно, и сливных труб будет тоже две.
Кронштейны следует крепить на расстоянии в 50-60 см друг между другом. Очень часто получается такая ситуация: кронштейны планируется крепить к стропилам, а те расположены с расстоянием в 120 см. При этом сами держатели нужно крепить через каждые 50-60 см. в таком случае поступают очень просто – используют два разных типа держателей. При этом одни необходимо монтировать на стропила, а другие – на стены.
Установка воронок
Устройство водосточной системы подразумевает установку водоприемных воронок. Это элементы, которые служат для приема воды из желоба и направления ее в сливную трубу.
Сразу нужно сказать, что воронки крепят только в местах крепления сливных стояков, что должно быть понятно из вышесказанного.
Кроме всего прочего, часто воронки служат соединителями пластиковых желобов. В таком случае необходимо начинать работу именно с них.
Установка воронки
Для этого в воронках, в тех местах, в которых к ним будет крепиться желоб, вырезается специальное отверстия, при этом края после работы зачищаются. Для крепления пластиковых воронок используют клей.
После того, как удалось сделать все эти процедуры, воронка оснащается специальной сеткой, которая не будет пропускать различный мусор в сливную трубу.
Работа с желобами
Желоба, как и сами трубы, могут быть как прямоугольной формы, так и круглой. В зависимости от этого выбираются нужные крепежи под них. Поскольку речь о таких фиксаторах шла немного выше, то сейчас остается сказать, что желоба просто вставляются в них.
Те края, которые остаются неиспользованными, закрываются специальными заглушками.
Соединение желобов
Совет! заглушки следует приобретать только с резиновыми уплотнителями. Если же таковых не имеется, то такой уплотнитель следует сделать самому.
Процесс соединения желобов
Если соединение желобов осуществляется не через воронку, то сделать это можно только при помощи специального доборного элемента, который называется соединителем. Он одевается на два торца разных желобов и скрепляет их, образуя замочное соединение.
Установка колен
Колено может иметь прямоугольную или круглую формую в зависимости от формы воронки. Вообще, перед тем, как установить водосточную систему, следует определиться и с ее материалом, и с ее формой и другими параметрами.
Установка колен
Итак, колено одевается прямо на воронку снизу. Колено нужно для того, чтобы направить сливную трубы в сторону к стене. Это позволит закрепить ее специальными хомутами. Колена могут иметь разные углы.
Монтаж стояков
Итак, после того, как коленья были присоединены, можно приступать к установке стояков. Сделать это довольно просто. Сначала стояк крепиться к колену снизу. Дальше он сам закрепляется хомутами. После этого к установленной части трубы приставляют еще одну, если это необходимо, то есть в том случае, когда высоты первой части не достаточно.
Как работать с хомутами
Отдельно следует рассмотреть вопрос о хомутах. Сразу нужно сказать, что для кирпичных и деревянных фасадов используют разные элементы. Однако, как правило, хомут представляет собой две дуги, которые одевают на стояк с двух разных его сторон, затем фиксируют. Фиксация осуществляется при помощи двух болтов, которые закрепляются на концах дуг.
Конечный элемент – слив
Слив по форме очень напоминает колено. Собственно и функции у него такие же – он служит для поворота стояка, только на этот раз уже в сторону от стены.
Слив водостока
Труба и слив устанавливаются так, чтобы от края последнего до отмостки было около 40 см.
Вернуться к содержанию ↑Вывод
На этом монтаж водосточной системы можно считать полностью завершенным. Надо сказать, что одним из самых главных требований, которые предъявляются к таким системам, являются прочность и надежность. Нагрузки на них всегда разные, поэтому и рассчитывать нужно на максимально возможную, а именно, на количество воды, на осадки в виде снега и так далее.
Для обеспечения прочности, достаточно просто должным образом установить все элементы, а также обеспечить герметичность всех швов. Выполнив эти два мероприятия, любая схема водостока будет надежной и долговечной. Остается только сделать!
Монтаж водостоков
Автор | Поделитесь | Оцените | Виктор Самолин |
---|
к стене, на j фаску, к сайдингу, к лобовой доске, к крыше. Методы крепления водостока
Неизбежный этап монтажа кровли – крепление водостоков. Недостаточно выбрать качественную систему от известного производителя, важно ее правильно установить. Только в этом случае можно рассчитывать на функциональность и декларируемую долговечность. Как крепить водосток?
Методы крепления водосточной системы
При монтаже системы рекомендуется следовать инструкциям производителя. В ряде случаев водостоки уже включены в комплект кровельного материала и устанавливать их следует до начала укладки самой кровли. Если это не было сделано, возможно крепление водостоков после монтажа крыши.
Обратите внимание
Независимо от технологии крепления желоб должен располагаться под уклоном к воронке, с перепадом от двух до пяти миллиметров на метр.
Какие есть варианты крепления, и когда они применяются:
1. Крепление водостока к стене осуществляется, если монтаж кровли уже завершен:
- Определяют точки размещения воронок. В этих местах устанавливают нижние кронштейны;
- Определяют места размещения верхних кронштейнов, устанавливают. На двухскатных крышах верхние точки (торцы желобов) будут располагаться на углах дома;
- Между крайними кронштейнами натягивают леску и по ней устанавливают остальные. Шаг зависит от материала водостока и составляет от 0,5 до 0,9 метра.
2. Если все работы по отделке дома уже завершены – кровельное покрытие есть, стены обшиты – может потребоваться крепление водостока к сайдингу.
Обратите внимание
Важно учесть особенность сайдинга – термическое расширение.
Крепежные отверстия в панелях следует делать немного больше, чем диаметр крепежных элементов. Жесткая фиксация может впоследствии привести к деформации панелей.
3. Крепление водостока к лобовой доске часто применяется для пластиковых систем. Используются короткие крючья. Фиксация — монтажным пистолетом или анкерами.
4. Крепление коротких крюков водостока на j фаску выполняется (как и для сайдинга) с учетом термического расширения пластика: просверлить отверстия большего диаметра, чем размер метиза, и крепить крюк сквозь фаску к лобовой доске не жестко.
5. Как крепить водосток к крыше? Этот способ используется, если монтаж кровельного покрытия еще впереди. Кронштейны фиксируют либо на нижние доски обрешетки, либо прямо на стропильные ноги. Монтаж на крышу возможен с применением длинных крючьев.
6. Крепление водосточного желоба к сэндвич панелям осуществляется через облицовочные материалы. Если край панели обрезан:
- На открытый слой ППУ укладывают фасонный элемент;
- Жестко крепят к облицованному участку панели саморезами;
- Полости заполняют монтажной пеной;
- Соединения закрывают герметиком;
- И только после этого крепят кронштейн для водосточного желоба.
Наши работы
Другие особенности монтажа
Крепление крюков водостока осуществляется метизами на глубину 6-7 сантиметров и больше. Высоту подбирают с учетом теплоизоляции: метизы следует крепить, не задевая слой утеплителя.
Как крепить воронку водостока, зависит от инструкции по установке конкретной модели. Частый вариант для металлических систем:
- в месте крепления в желобе сделать V-обрезный вырез. Расстояние до верхнего края желоба – 15 см, до торца – тоже не меньше 15;
- вставить воронку;
- надеть на трубу;
- завальцованной стороной закрепить в замке;
- отогнуть фиксаторы внутрь трубы.
Шаг крепления водосточных труб рассчитывают исходя из длины желоба:
- Считается, что на одну сторону длиной до 12 метров достаточно одной трубы. Располагаться она может на углу дома или посередине карниза;
- Если боковая сторона дома длинная, устанавливают две или больше труб;
Обратите внимание
На каждый скат должна приходиться своя труба. Например, для вальмовой крыши потребуется четыре трубы, независимо от длины карниза.
Трубу крепят сверху вниз, начиная от воронки. Вертикальная часть располагается на расстоянии 3-8 сантиметров от стены (это зависит от глубины свеса). Места соединений фиксируют хомутами. Сливной элемент должен располагаться в 15-30 сантиметрах от земли.
Я советую обратиться по вопросу установки водосточной системы в нашу компанию. Желательно это сделать на этапе монтажа кровли. Если такой возможности нет, мы установим водостоки на уже построенный дом.
Наши услуги обойдутся недорого, мы выполним монтаж быстро, качественно, с гарантией.
Дополнительные материалы по теме
Добавить комментарий
4 типа крепежа для желобов
Водосточные желоба крепятся к краю крыши с помощью креплений, из которых можно выбрать несколько в зависимости от таких факторов, как профиль и размер водосточного желоба. В этом блоге Gutter Helmet® из Западной Северной Каролины обсуждает различные типы застежек желоба.
Кронштейны — Кронштейны являются наиболее популярным и надежным крепежом для водосточных желобов, используемым сегодня. Кронштейны удерживают желоб снизу, что обеспечивает стабильную поддержку даже при больших нагрузках.Задний конец кронштейна устанавливается на лицевую панель с помощью нескольких винтов, которые распределяют напряжение и удерживают крепление в неподвижном состоянии. Некоторые кронштейны желоба предназначены для предотвращения проникновения в желоба, что может помочь снизить вероятность протекания водосточного желоба.
SnapLock® — В Gutter Helmet® мы используем другой тип держателя водосточного желоба для наших индивидуальных систем водосточного желоба. SnapLock — это система кронштейнов, которая крепится к лицевой панели без использования шурупов, гвоздей или шипов.Он помогает сохранить неповрежденным защитное покрытие лицевой панели, что помогает сохранить лицевую панель и предотвратить повреждение от влаги. SnapLock рекомендуется для использования с водосточными системами, которые оснащены лучшей в отрасли системой защиты водосточных желобов — Gutter Helmet.
Вешалки — Вешалки для желоба охватывают его внутреннюю часть. Один конец подвески устанавливается на облицовочную доску с помощью длинного винта или шипов, а другой конец зацепляется за край желоба, образуя подвеску.Водосточные желоба традиционно устанавливаются с помощью подвесов и до сих пор используются на водосточных желобах с легкой и средней нагрузкой.
Одной из проблем, связанных с подвесами для водостока, является использование шипов, которые подвергают древесный слой воздействию элементов. Поскольку нагрузка распределяется неравномерно, подвесы для водосточных желобов могут упасть во время сильных дождей.
Клин — Клинья используются на облицовочных досках, которые устанавливаются под углом, вместо более распространенного вертикального типа. Клин или Т-образная деталь устанавливаются так, чтобы плоская вертикальная сторона располагалась напротив задней части желоба, устанавливая ее под углом 90 градусов, а не по углу облицовки.Клинья устанавливаются с помощью длинных саморезов, похожих на подвесы для желоба.
Gutter Helmet of Western North Carolina — ваш ведущий поставщик лучшей в отрасли системы защиты водостока — Gutter Helmet. Позвоните нам по телефону (828) 237-3001 или заполните контактную форму. Мы обслуживаем клиентов в Милл-Спрингс, Северная Каролина.
A Primer для различных систем крепления желобов
Устойчивость — одно из качеств надежной водосточной системы. Основная задача водостоков — отводить дождевую воду с плоскостей крыши от фундамента.Без надлежащей опоры любые части вашей водосточной системы могут провиснуть и полностью отделиться от вашего дома, особенно если ваша крыша склонна к обледенению.
К счастью, существуют различные аппаратные средства, позволяющие поддерживать современные водосточные системы. Опытные компании по ремонту крыш, такие как Valley Vista Construction, Inc., подтвердят, что следующие являются наиболее популярными:
Шипы и наконечники
Система крепления с шипами и обжимными кольцами раньше пользовалась огромным спросом из-за ее стоимости и простоты установки.Он включает в себя введение серии шипов через фасцию, и каждая деталь вставляется в металлическую трубку, называемую наконечником. При правильном расположении эти застежки обеспечивают стабильность.
Однако шип со временем может ослабить свое прикрепление к фасции, поскольку желоб периодически расширяется и сжимается из-за колебаний температуры. Прокалывание фасции также ускоряет порчу древесины.
Открытые скобы и ремни
Любой надежный подрядчик по кровельным работам согласится с тем, что использование скоб и ремней позволяет желобу свободно перемещаться в зависимости от сезона.Поскольку эти компоненты охватывают нижнюю часть желоба, они не обеспечивают аккуратный вид и могут немного усложнить обслуживание.
Скрытые вешалки
Эти крепежные элементы предпочитают кровельщики по эстетическим и конструктивным причинам. Они представляют собой минималистичную версию шипованных наконечников и предлагают большую поддержку. Скрытые вешалки также подходят к профилю водосточного желоба К-образного типа, который является наиболее распространенным типом водосточного желоба в Соединенных Штатах.
Подвески с Т-образной балкой
Если приклепать кровельный ремень посередине скрытой подвески, получится подвеска с Т-образной балкой.Поскольку кровельный ремень прибивается к обшивке, этот тип крепления действует как подвесная система. Каждый честный подрядчик по строительству водосточных желобов признает, что добавление отверстий в настиле крыши увеличивает вероятность протечки воды.
Позвольте Valley Vista Construction, Inc. помочь вам выбрать идеальную водосточную систему для вашего дома. Позвоните по телефону (865) 268-4237 прямо сейчас, чтобы назначить консультацию с нами и получить бесплатную оценку в Ноксвилле, штат Теннесси.
Водосточные желоба: установка в 8 этапов
Описание проекта
Стоимость
В среднем от 2 до 6 долларов за погонный фут.(Более 20 долларов за медь).
Расчетное время
От 6 до 8 часов
В домах в большинстве регионов страны водосточные желоба и водосточные трубы необходимы для сбора и отвода дождевой воды. Без них вода разъедала бы почву вокруг фундамента, разбрызгала бы грязь на сайдинг и, вероятно, просочилась бы в подвал или в подвал.
чаще всего устанавливают профессионалы, но нет причин, по которым вы не можете сделать это самостоятельно.Все материалы и аксессуары легко доступны в домашних магазинах, на лесных складах и кровельных предприятиях. А если вы собираетесь заменить водосточные желоба и водосточные трубы, вы также можете полностью обновить внешний вид и производительность водосточной системы.
Здесь мы покажем, как установить воспроизводящие полукруглые водосточные желоба, которые являются точными копиями размеров и стилей водосточных желобов старых домов. Эта система имеет гофрированные водосточные трубы и декоративные кронштейны из литого алюминия.
Обзор водостоков
Иллюстрация Грегори Немека Многие домовладельцы ухаживают за своими потрепанными, дырявыми желобами, потому что они просто не видят, что новые водостоки перевешивают затраты на их замену. Вот почему мы привлекли Агустина Крукстона, владельца компании Classic Gutter Systems в Каламазу, штат Мичиган, чтобы показать, насколько привлекательными могут быть водосточные желоба и насколько легко их установить.
Что произойдет, если у вас нет желобов?
Если в вашем доме нет водосточного желоба, дождевая вода, которая стекает с крыши и падает на землю, может повредить сайдинг и отделку. Если у вас есть подвал, вода тоже может просочиться в него.
Стоимость водостоков
Его компания производит отличительные полукруглые желоба для репродукций, которые использовались в нескольких телепроектах This Old House TV.Используемые здесь темно-зеленые алюминиевые желоба (2,75 доллара за погонный фут, только материалы) были прикреплены к панели с помощью литых алюминиевых скоб с закрытыми изгибами (8 долларов каждая), которые домовладельцы выкрасили распылением под античное золото. На концах желобов расположены гофрированные алюминиевые водосточные трубы диаметром 4 дюйма (1,75 доллара за погонный фут), которые были заказаны в белом цвете, чтобы соответствовать отделке дома.
Чтобы обеспечить надлежащий дренаж желобов, убедитесь, что они имеют уклон (½ дюйма на каждые 10 футов) в сторону водосточной трубы. Для желобов длиной более 40 футов лучше всего наклонять желоб от середины к водосточной трубе на каждом конце.Или вы можете наклонить желоба вниз с каждого конца к единственной водосточной трубе, расположенной в середине трассы. Определите, что лучше всего подходит для вашего дома, прежде чем заказывать водосточные желоба и насадки.
Как установить желоба за 8 шагов
1. Привязать линии разметки
Фото Мэри Бет Монтгомери- Отметьте самую высокую точку желоба на лицевой панели на 1 ¼ дюйма ниже металлической планки отлива (на показанной здесь сверхширокой лицевой панели желоб находится ниже).
- На другом конце фасции (или в месте водостока, если он есть в середине участка) отметьте нижнюю часть желоба, помня, что уклон должен составлять примерно ½ дюйма на каждые 10 футов запустить.
- Проведите мелом линию между двумя точками (как показано).
Совет: перед установкой желобов проверьте облицовку на предмет гниения и при необходимости отремонтируйте.
2. Прикрепите кронштейны облицовки
Фото Мэри Бет Монтгомери- Найдите хвосты стропил за облицовкой; они обычно расположены на расстоянии 16 дюймов по центру (ищите характерные шляпки гвоздей).
- Сделайте отметку по линии мелом на каждом хвосте стропила.
- Просверлите пилотное отверстие диаметром ⅛ дюйма в облицовке и в хвостовой части стропила на каждой отметке.
- Закрепите кронштейны облицовки винтами с шестигранной головкой из нержавеющей стали ¼ дюйма, длина которых достаточна, чтобы проникнуть в стропила на 2 дюйма (как показано).
Совет: нанесите мыло на шурупы, чтобы их легче было продеть через облицовку и в хвосты стропил.
3. Пильный желоб на длину
Фото Мэри Бет Монтгомери- Отрежьте желоб по длине с помощью ножовки и авиационных ножниц или 12-дюймовой торцовочной пилы с твердосплавным покрытием (как показано).
- Если желоб продолжается за углом, отрежьте соответствующий угол (обычно 45 градусов) на этом конце.
- Если для участка требуется две секции желоба, перекрывайте их на 8 дюймов и используйте саморезы из нержавеющей стали или заклепки длиной 3/8 дюйма, чтобы соединить их в два ряда по четыре штуки в каждом.
Совет: винты или заклепки размещайте по бокам желоба, а не внизу.
4. Установите заглушки
Фото Мэри Бет Монтгомери- На конце желоба с прямоугольным сечением прикрепите сферическую торцевую крышку с помощью алюминиевых заклепок.
(Если желоб не поворачивает за угол, прикрепите торцевые заглушки к каждому концу.)
- Для этого временно удерживайте заглушку на месте с помощью одного винта для листового металла, затем просверлите отверстие диаметром 1/8 дюйма и установите одну заклепку (вверху).
- Удалите временный винт и замените его заклепкой.
- Для обеспечения водонепроницаемости соединения заклепки и шов торцевой заглушки на внутренней стороне желоба герметизируйте высококачественным силиконизированным герметиком.
5. Вырезать водосточные трубы
Фото Мэри Бет Монтгомери- Используйте водосточную трубу, чтобы отметить расположение водосточной трубы на нижнем конце желоба.
- Для этого переверните желоб вверх дном и поместите выпускное отверстие сверху.
- Обведите внутреннюю часть выпускного отверстия, чтобы отметить сливное отверстие на желобе.
- Просверлите отверстие диаметром ¼ дюйма в центре круглого контура.
- Переверните водосточный желоб и прорежьте водосточное отверстие с помощью кольцевой пилы диаметром 4 дюйма, вставленной в сверло (как показано). (Вы также можете использовать молоток и зубило, чтобы вырезать отверстие.)
6. Установить желоб
Фото Мэри Бет Монтгомери- Вставьте желоб в кронштейны, которые вы привинтили к лицевой панели.
- Поверните желоб вверх, пока его задний край не войдет в крючки в верхней части задней части скоб (как показано).
- Через отверстие для винта в каждом кронштейне просверлите отверстие диаметром 3/16 дюйма в переднем крае желоба.
- Прикрепите желоб к кронштейну с помощью крепежного винта № 8-32 из нержавеющей стали длиной 1 дюйм и гайки с фланцем.
Совет: алюминиевые желоба и кронштейны можно покрасить распылением, чтобы они соответствовали или контрастировали с отделкой дома.
7. Сформировать стык полосы и под углом
. Фото Мэри Бет Монтгомери- Закройте стык между двумя отрезками водосточного желоба на каждом углу косой полосой — алюминиевой полосой шириной 3 дюйма.
- Плотно оберните алюминиевую полосу вокруг нижней стороны желоба. Закрепите его восемью заклепками или винтами для листового металла.
- С помощью ножниц вырежьте треугольный участок от вершины угла наклона полосы (как показано), а затем отогните два клапана вокруг верхнего края желоба.
- Этот шов также можно сделать более водонепроницаемым, добавив высококачественный силиконизированный герметик.
8. Подсоедините водосточную трубу к желобу
Фото Мэри Бет Монтгомери- Прикрепите выпускной патрубок к желобу четырьмя заклепками или винтами.
- Привинтите колено водосточной трубы к выпускной трубе, выступающей из желоба.
- Прижмите другой локоть к дому и отрежьте кусок водосточной трубы так, чтобы он поместился между двумя локтями.
- С помощью плоскогубцев с острыми кончиками слегка обожмите локоть, чтобы он вошел в водосточную трубу (как показано).
- Скрепите детали вместе заклепками или винтами.
Совет: используйте два кронштейна для водосточной трубы в одноэтажном доме и три кронштейна в двухэтажном доме.
При добавлении бочки от дождя …
- Установите две бетонные брусчатки толщиной 2 дюйма на землю непосредственно под выпускным отверстием водосточной трубы.
- Установите бочку для дождя на бетонную брусчатку.
- Установите дивертер в водосточную трубу, расположив его на уровне верхней части водосточной трубы.
- Прикрепите водосточную трубу небольшой длины к нижней части переключателя.
- Подсоедините гибкий шланг переключателя к отверстию сбоку бочки от дождя.
Инструменты
Водостоки и водосточные трубы для DIY’er
Установите его самостоятельно, чтобы защитить свой дом и сэкономить на рабочей силе.В общем, водосточные желоба и водосточные трубы — далеко не самая привлекательная черта дома, но эти системы — незамеченные герои, которые защищают ваш дом от повреждения водой.Собирая стоки с крыши и отводя их от оболочки здания, желоба и водосточные трубы помогают предотвратить такие повреждения, как гниль древесины, плесень и грибок.
Дом, показанный в этой статье, был построен в 1978 году и имел только один желоб и две водосточные трубы, установленные спереди, и ничего не было сзади. В результате во время ливня вода хлынула с задней части крыши и пробила траншею вдоль фундаментной стены, где она просачивалась сквозь землю и мигрировала через шлакоблок, о чем свидетельствуют пятна воды на внутренней стороне стены. .Установив водосточный желоб и пару водосточных труб, вода отводится из этой неприятной траншеи и направляется через двор в сторону от стен дома.
Профессиональная установка металлических водостоков обычно включает в себя специализированное оборудование, используемое для формирования водостоков из листового металла на стройплощадке. Одним из преимуществ профессионального монтажа является то, что водосточные желоба можно установить с помощью бесшовной системы, которая обеспечивает наилучшую защиту от протечек. Кроме того, подрядчиком по установке водосточных желобов будет человек, работающий наверху лестницы у линии крыши, что является большим аргументом в пользу домовладельцев, которым неудобно выполнять кровельные работы на высоте.Однако для тех, кто занимается своими руками, которые не прочь поработать на лестнице, вы можете значительно сэкономить на трудозатратах, установив водосточный желоб с помощью секционных систем, доступных в торговых точках, например, в магазинах товаров для дома Lowe’s.
Для этой конкретной работы я взял материалы в местном магазине Lowe’s, который занимается распространением алюминиевых водосточных систем Amerimax. Первый шаг — набросать вашу водосточную систему на бумаге, чтобы вы могли количественно оценить различные необходимые компоненты. Измерьте линию крыши и высоту стены, чтобы рассчитать необходимое количество 10-футовых секций желоба и водосточной трубы.Я работал со стандартными 5-дюймовыми желобами с профилем «К». Затем учтите заглушки, закаточные машины, внутренние или внешние угловые элементы, отводы с водостоком и концевые отводы. Вам также понадобится мастика для герметизации стыков, водосточные ленты для крепления к дому и винты для листового металла для соединения секций водосточной трубы. Чтобы повесить желоб, вы можете выбрать один из множества типов креплений. Я решил использовать скрытые крепления, которые крепятся к лицевой панели винтами. Вот как домовладелец может установить водосточный желоб, защитить свой дом и сэкономить немного денег, сделав это сам…
Начало работы
При установке водосточной системы будьте готовы потратить много времени на потенциально опасную высоту. Поскольку требуется очень много работы на крыше, я настоятельно рекомендую прикрепить стабилизатор лестницы к верхней части лестницы. Я купил стабилизатор лестницы Вернера в Lowe’s, который на этой работе оказался лучшими 25 долларами, которые я мог потратить. Это простое крепление кронштейна не только надежно предотвращает раскачивание лестницы слева направо, пока вы стоите на ней, но и обеспечивает 10-дюймовое расстояние от линии крыши, что упрощает доступ к панели и желобу без препятствие от лестницы.Стабилизатор также опирается на крышу, а не на черепицу, облицовку или обшивку дома, поэтому можно не беспокоиться о случайном повреждении при контакте с лестницей.
Чтобы начать установку, безопасно расположите лестницу на ровной поверхности так, чтобы стабилизатор лестницы надежно опирался на настил крыши. Поднимитесь до угла и зацепите конец меловой линии в точке, где должен заканчиваться верхний край желоба. Разматывайте леску по мере продвижения к противоположному концу фасции. В этом углу сначала выровняйте веревку, а затем опустите ее примерно на 1 дюйм на 40-футовый пробег и защелкните меловую линию. Таким образом достигается наклон, который помогает под действием силы тяжести тянуть воду к водосточным водостокам. Если у вас есть долгая пробежка с водосточными трубами на обоих концах водостока, вы можете наклонить желоб от его середины к обоим водосточным трубам на конце книги.
Предварительная сборка
Даже при использовании лестничного стабилизатора самый безопасный и простой способ работы — это собрать как можно большую часть водосточной системы на земле.
Я спроектировал эту конкретную водосточную систему так, чтобы водосточная труба была на каждом конце, что требовало «концевого отвода» в каждом месте водосточной трубы. Чтобы присоединить торцевую часть желоба к желобу или соединить любую секцию желоба с другой, требуется «закаточная машина». Закаточная машина представляет собой кусок алюминия шириной 3 дюйма с профилем «K», который соответствует желобу. Сначала нанесите герметик для желобов или мастику на верхнюю часть закаточной детали. Затем оберните закаточную машину снизу вокруг стыковых компонентов желоба.Передняя часть швейной машины зацепляется за передний край желоба. Задняя часть швейной машины выступает над задней частью желоба, и вы складываете этот расширенный металлический клапан над задним краем желоба. Используйте плоскогубцы, чтобы плотно прижать переднюю и заднюю кромку швейной машины к желобу. Затем покройте видимый шов внутри желоба большим количеством мастики.
Различные компоненты водостока соединяются с помощью алюминиевых закаточных машин и мастики для водостока.
С концевыми отводами, расположенными над углом каждой стены, у меня все еще оставалось 12-1 / 2 дюйма желоба между концевым отводом и концом крыши.Для этого потребовалось вырезать короткую часть желоба, пришить кусок к торцу, а затем наложить торцевую заглушку с помощью мастики для водостока. Перед установкой водосточного желоба дайте мастике несколько часов, чтобы она высохла и приобрела некоторую жесткость на стыках.
Торцевая крышка обеспечивает выход воды из желоба контролируемым потоком через водосточную трубу.
Раскрой по размеру
При сборке водосточного желоба и водосточной трубы вам, вероятно, придется отрезать некоторые материалы до нужной длины.Один из основных методов — плотно прижать материал к паре пил и разрезать ножовкой. Хорошие ножницы по металлу тоже могут сделать эту работу.
Любой из этих методов работает нормально, но я использовал торцовочную пилу с мелкими зубьями, повернутую назад. Скорость лезвия в сочетании с задними зубьями обеспечивает хороший чистый рез с минимальными усилиями оператора. Примечание. При резке материала водосточного желоба на торцовочной пиле переверните секцию вверх дном, чтобы разрез попал на более устойчивую нижнюю сторону желоба, а не на верхние края.
Крепежные детали
Застежки для желобов бывают самых разных стилей и форм. Некоторые из вариантов включают винт и обжимную скобу, лицевые кронштейны, потолочные вешалки с ремнем или скрытые вешалки — такие, какие я выбрал. Скрытые вешалки пристегиваются к заднему краю желоба и зацепляются за переднюю кромку. Каждая скрытая застежка поставляется с винтом с шестигранной головкой на 1/4 дюйма, который вы вбиваете в лицевую панель, чтобы повесить желоб.
Я предварительно прикрепил скрытые подвески при сборке секции желоба на уровне земли.Просто закрепите их на месте через каждые 2 фута по длине желоба. Обязательно найдите крепеж рядом с концом каждой секции, чтобы минимизировать напряжение в местах соединения.
Установите подвески через каждые 24 дюйма вдоль желоба.
Подвешиваем Solo
Как обычно, я работал без чьей-либо помощи, но если вы можете нанять друга или соседа, чтобы они помогли установить желоб, я предлагаю сделать это. Хотя секции желоба на удивление очень легкие, они могут быть довольно громоздкими для одного человека, чтобы нести лестницу и гвоздь на месте.Но это то, что я сделал.
Чтобы установить первую секцию, я поместил лестницу на крышу примерно посередине того места, где должна была быть установлена первая секция. Я вытащил секцию желоба наверх, расположил конец примерно на 1 дюйм за линией крыши и, удерживая секцию за середину желоба, слегка наклонил ее так, чтобы ее верхний край совпал с наклоном моей меловой линии. Затем я закрутил винт центральной застежки.
Алюминиевые желоба настолько легкие, что секция временно удерживается одним винтом.Закрепив центральный винт, я получил точку поворота, где я мог более точно расположить желоб вдоль меловой линии и вкрутить оставшиеся винты, чтобы закрепить желоб.
И это в основном основы подвешивания желоба: промойте и повторите. Начните с одного конца и двигайтесь к противоположному, собирая как можно большую часть желоба на земле и закрепляя его крепежом на линии крыши. Единственное отличие состоит в том, что вам придется сшивать отдельные секции желоба по линии крыши, а не на земле.
Фланец фиксируется в торцевой части с помощью герметика для желоба и винтов. (Винты без изображения.)
Водосточные трубы
Когда водосточный желоб был завершен с концевыми отводами, расположенными на каждом углу стены, я собрал водосточные трубы. Для этого я временно приклеил изолент к выходному отверстию фланца каждого концевого отвода. (Фланцы прикреплены к концевым отводам с помощью мастики и шурупов для листового металла.) Я использовал линейку, чтобы проследить траекторию изгиба к стене, где будет располагаться второй изгиб.Затем я временно приклеил второй локоть к стене. Затем я измерил с помощью линейки участок водостока, который мне нужно было установить между двумя локтями.
Я использовал прямую линейку, чтобы измерить водосточную трубу между двумя локтями.
Обратите внимание, что у каждой водосточной трубы и колена один конец гофрирован. Части соединяются путем установки большего конца одной над меньшим концом другой. Другими словами, водосточные трубы соединяются с помощью скользящего соединения (а не стыкового соединения, как водосточные желоба), поэтому при измерении обязательно учитывайте перекрывающееся скользящее соединение — обычно 1 дюйм водосточной трубы перекрывает колено на каждом конце.
Секции водосточной трубы соединяются с помощью скользящих соединений, каждая из которых крепится как минимум двумя алюминиевыми винтами, вбитыми в предварительно просверленные отверстия.
Соберите водосточную трубу на уровне земли, забивая загрунтованные винты для листового металла в предварительно просверленные отверстия на каждом стыке водосточной трубы. При сборке обязательно сориентируйте последовательные части так, чтобы верхнее колено или водосточная труба всегда заходили в нижнюю часть, а не наоборот, что обеспечит утечку.Используйте два винта на соединение.
Прикрепите водосточные трубы плотно к стене с помощью двух гибких алюминиевых лент водосточной трубы на 10-футовую секцию с помощью гвоздей или шурупов. Небольшая временная клейкая лента помогает удерживать водосточную трубу в неподвижном состоянии во время крепления.
Наконец, прикрепите передний или боковой колен к нижней части водосточной трубы, чтобы направить воду от фундамента здания.
Накройте для легкого обслуживания
Защита водосточных желобов — популярная вещь среди многих домовладельцев, которые жалуются на перспективу залезть на крышу, чтобы вычистить грязь из желобов. Идея этих продуктов состоит в том, чтобы предотвратить накопление листьев и другого мусора в водосточной системе, что может вызвать засорение, а в некоторых областях привести к образованию ледяных плотин. Вот три различных варианта конструкции, которые следует учитывать при выборе устройства защиты водостока.
LeafBlox
LeafBlox — это продукт, который сотрудники EHT ласково называют «пушистыми гусеницами» или «большими очистителями труб». В любом случае они выглядят так, но этот интересный дизайн ограждения водостока стоит в несколько раз дешевле многих систем конкурентов и обеспечивает внутреннюю защиту на 360 градусов, чтобы не допустить попадания под дождь листьев, веток и другого мусора, включая гнездящихся птиц, насекомых или белок. водостоки.Продукт LeafBlox, простой в установке вручную, также предотвращает застаивание воды в водосточных желобах, которые могут быть питательной средой для насекомых и болезней. Посетите www.leafblox.com.
Наполнитель желоба
Наполнитель желоба — это пористый пеноподобный продукт, который подходит для популярных размеров и стилей водосточных желобов. Каждый стиль укорочен, чтобы поместиться внутри вашего желоба и изолирует весь мусор, позволяя воде быстро течь через него. Наполнитель желобов заполняет желоба и использует всю площадь водосточного желоба для улавливания всей воды.Он может выдерживать потоки воды до 24 дюймов в час, и все это идет в водосточную трубу. Этот продукт фильтрует сосновую солому, кленовые водовороты, семена и мелкие частицы мусора, которые могут попасть в желоба или полностью заблокировать крышки и экраны, предотвращая попадание воды в желоба. Gutter Filler также предотвращает размножение комаров в ваших желобах, предотвращая доступ к воде, и он включает в себя встроенный BioCide, чтобы остановить рост мха, плесени и грибка. На наполнитель желоба дается 20-летняя гарантия отсутствия засорения.Посетите www.gutterfiller.com.
Защитный кожух
Gutter Guard от Amerimax — это система навесных металлических крышек с выпуклой конструкцией, которые закрывают как желоба, так и край крыши, чтобы предотвратить скопление листьев, веток и другого мусора. Изготовленные из оцинкованной стали, алюминия, меди или стали с порошковым покрытием, ограждения желоба просто защелкиваются на переднем крае желоба с помощью шарнирных зажимов из нержавеющей стали. Защитные ограждения устанавливаются в считанные секунды одним нажатием большого пальца, и, если когда-либо возникнет необходимость их очистить, просто поднимите ограждения на шарнире, чтобы облегчить доступ к желобу.
БОКОВОЕ ПРИМЕЧАНИЕ 1
Вопросы по углам?
Установка, показанная в этой статье, довольно проста, без углов, которые нужно преодолеть во время проекта. Однако с помощью секционных водосточных систем можно легко создать углы. Угловые секции продаются в виде предварительно изготовленных компонентов: доступны как внешние, так и внутренние срезы, поэтому вам не нужно беспокоиться о сшивании под углом 45 градусов. Все, что требуется, — это тщательно измерить компоненты, а затем, как обычно, вшить две стыкованные квадратные стороны угловой детали в желоб.
СОВЕТ ЧИТАТЕЛЯ:
Использовать Auto Undercoat
Быстрый совет, чтобы обеспечить герметичность швов и отсутствие протечек с течением времени. Сходите в местный магазин автомобильных запчастей и купите распылитель автомобильного грунтовочного покрытия. Продукт типа смолы в аэрозольном баллончике. Вы распыляете его на внутреннюю часть желобов по стыкам, швам и заглушкам, и он герметизирует желоба от протекания. Изделие разработано для экстремальных температур, поэтому тепло и холод не вызывают со временем его растрескивания или усадки.Таким образом, действительно нужно только одно приложение. Он также не увеличивает скоплений на швах / стыках, поэтому у вас нет дополнительных мест для сбора мусора и ограничения потока воды.
—H. Льюис, Джефферсон, Техас
БОКОВОЕ ПРИМЕЧАНИЕ 2
Носик
Домовладельцы теперь могут быть уверены, что дождь льется из их желобов, не взбираясь по лестнице!
Вот обычное упражнение: вы достаете лестницу и поднимаете ее к выпускному отверстию, где желоб встречается с водосточной трубой. Вы заглядываете внутрь, хватаете гадость и бросаете ее на землю. Затем вы спускаетесь по лестнице и делаете это снова и снова на каждой розетке.
Теперь, с SpoutOff, все ваши выпускные отверстия можно поддерживать в чистоте и без лестницы. Spoutoff состоит из четырех простых частей, устанавливаемых на водосточные желоба и водосточные трубы, чтобы гарантировать, что все ваши водосточные желоба будут работать должным образом за 5-10 минут, и все это безопасно для земли. Spoutoff позволяет вам убрать из дома одно-, двух- и трехэтажные водосточные трубы и очистить их от земли.Никаких инструментов не требуется. Проверка и очистка выпускного отверстия Spoutoff занимает меньше минуты. Кроме того, одноэтажная водосточная труба Spoutoff весит всего около 3 фунтов, двухэтажная — около 6 фунтов, а трехэтажная — около 9 фунтов. Spoutoff может быть установлен с новыми системами водосточных желобов или может быть установлен на существующие водостоки и водостоки, которые находятся в хорошем состоянии. Посетите www.thespoutoff.com.
Рекомендуемые статьи
Как установить винты для желоба
Как установить винты для желоба
Водосточные желоба — важная деталь любого дома, а это значит, что их нужно защищать и поддерживать в хорошем состоянии.Без прочной водосточной системы ваш дом может пострадать от повреждения крыши, повреждения сайдинга и проблем с эрозией вокруг фундамента. Гвозди для желобов были популярным методом крепления желобов, но винты для желобов имеют определенные преимущества, которые могут создать лучшую систему в целом.
Что такое винты для желоба?
Винты для желоба обычно имеют зубчатую головку с шестью плоскими сторонами и шайбу, которая находится под головкой. Шайба обеспечивает ровную опорную поверхность, что снижает риск раздавливания сопрягаемой поверхности.Когда вы прикрепляете водосточные желоба к дому с помощью саморезов, большая опорная поверхность винта предотвращает образование вмятин и трещин на водосточных желобах во время установки.
Винты водосточной трубы для водостока представляют собой самопрокалывающиеся винты. У них есть стержень с резьбой, который сужается к острой части, что создает отверстие, когда вы ввинчиваете винт в подложку. Поскольку винты для желобов создают свои собственные отверстия, они устраняют необходимость в предварительном сверлении, что ускоряет установку.
Винты для водосточных желобов могут быстро и легко проникнуть в подвесные водосточные трубы и прорезать их.Благодаря одной резьбе, пронизывающей материал, и второй резьбе, образующейся вокруг наконечника, винты с выпускным отверстием обеспечивают более эффективные и надежные результаты.
Различия в гвоздях для водостока и шурупах
Основное различие между гвоздями для желоба и шурупами состоит в том, что последний обеспечивает гораздо лучшую фиксацию. Гвозди доступны по цене и просты в установке, но они также склонны к постепенному соскальзыванию, поскольку водосточные желоба выдерживают многократный поток воды.
Гвоздь для желоба длинный и тонкий, что означает, что он менее прочен, чем винт для желоба, и с меньшей вероятностью удержит свое положение.Когда они отсоединяются, желоба могут свисать с крыши, что создает отверстия для утечки дождя. Это событие может вызвать проблемы, упомянутые выше.
Винтыс их прочной резьбой и конструкцией сохранят свою стойкость дольше и выдержат воздействие окружающей среды благодаря своим свойствам коррозионной стойкости.
Какие винты использовать для водостоков и водостоков
Для более плотного удержания вы обнаружите, что в большинстве винтов для водосточных желобов и водосточных труб используется шестигранная головка, которая может иметь паз или нет, чтобы обеспечить доступ к отвертке с плоской головкой.Как правило, для правильной замены гвоздей требуется более длинное оборудование, но размер будет зависеть от технических характеристик водосточного желоба.
Принимая во внимание материал водосточного желоба, который обычно изготавливается из стали, алюминия и меди, вы можете найти различные варианты отделки, соответствующие ему. На All Point Fasteners есть винты с медным покрытием, а также керамическое покрытие, обладающее отличной устойчивостью к воздействию окружающей среды.
Как установить винты для желоба
Теперь, когда вы понимаете важность шурупов для желоба и представляете, какой тип вы будете использовать, выполните следующие четыре шага, чтобы установить их.
1. Осмотрите желоба
Если вы планируете заменить гвозди для водосточного желоба, вам сначала нужно забраться наверх и подсчитать количество использованных гвоздей, чтобы получить нужное количество шурупов. Вам также необходимо проверить состояние и размер наконечников, которые представляют собой цилиндрические объекты, в которых находятся стержни гвоздей.
Винты и манжеты должны хорошо работать вместе, иначе вы не сможете создать надежную фиксацию.
2. Приобретите необходимое оборудование
Отнесите образцы ногтей и наконечников, а также информацию о желобах в местный хозяйственный магазин. Вы также можете отправить изображения и спецификации образцов представителю онлайн-службы поддержки клиентов, если хотите приобрести детали в Интернете. Рабочие должны дать вам совет и указать правильное направление.
3. Вырвать ногти
Осторожно удалите гвозди, чтобы не потерять детали во дворе или не повредить крышу и желоб. Молоток — обычно самый простой способ выполнить эту задачу.
4. Начало установки винтами
Вставьте винт в имеющееся отверстие на лицевой стороне водосточного желоба, а затем установите на него манжету.Очень важно не просверлить винт в существующее отверстие для гвоздя. Вместо этого поместите наконечник прямо над существовавшим ранее отверстием, а затем вставьте его в панель (крышу). У большинства винтов есть саморезы, поэтому для создания пилотного отверстия не требуется отдельная деталь.
Не затягивайте винты слишком сильно, так как это может повредить желоба и снизить их общую прочность.
Найдите винты для желоба во всех точках Крепеж
Независимо от того, занимаетесь ли вы ремонтом водосточных желобов своими руками или выполняете работу для клиента, вам нужны водосточные желоба с исключительной прочностью, которые выдержат испытание временем.Вот почему мы предлагаем самые прочные винты для водосточного желоба, которые соответствуют высоким стандартам качества, необходимым для обеспечения наилучшего выполнения работ по установке водосточного желоба. Наши винты для водосточных желобов доступны в различных размерах и отделках, что означает, что есть решение для всех ваших потребностей в водосточных желобах.
Специалисты All Points Fasteners помогут вам подобрать винты, подходящие для вашей работы. Мы предлагаем бесплатные образцы, ежемесячные предложения и индивидуальные запросы, чтобы обеспечить гибкость, которую вы вряд ли найдете где-либо еще.Просмотрите наш онлайн-каталог сегодня или поговорите с нами, чтобы задать любые вопросы, которые могут у вас возникнуть.
Лучший из двух способов крепления желобов к фасциям
На первый взгляд, установка желобов для карнизов в Калгари является самой простой работой. Водосточные желоба легко выходят из машины, а колена и водосточные трубы собираются заранее. Когда домовладелец возвращается с работы, он доволен увиденным.
Но на крышу не лезут, чтобы сверху осматривать желоба.Они почти никогда этого не делают. В Калгари есть много так называемых «экспертов» в области кровли, водостоков, облицовки и софитов, которые пользуются этим фактом. Мы написали этот пост, чтобы вы знали, на чем настаивать, прежде чем принимать предложение.
Различные методы крепления желобов
Широко разнесенные поврежденные виниловые вешалки Установщики водосточных желобов в незамерзающих зонах просто прикручивают внутренний край желобов через облицовку к крайним концам стропил. Этого может быть достаточно, чтобы выдержать вес дождевой воды, при условии, что водосточные трубы чистые и вода может свободно стекать.
Однако этот метод крепления не обеспечивает поддержки внешнего края желоба. Если он набит льдом, то этот внешний край может прогнуться и деформироваться при расширении льда. Вес переносится на внутренний край желоба. Сильный ветер мог сорвать его.
Специалист по установке водосточного желоба в Калгари должен перебросить мост через две стороны отрезка водосточного желоба в различных точках и использовать этот мост для прикрепления системы карниза к нижнему концу стропила. Это превращает открытый желоб в прямоугольную конструкцию, способную противостоять элементам.Это также делает более безопасным подъем на крышу для обслуживания.
Два обычных способа крепления желобов
Желоб с шипами и наконечниками Крепление с помощью наконечников и шипов — Манжеты представляют собой металлические цилиндры, длина которых равна внутренней ширине желоба. Шип проходит через внешний желоб, вниз по обжимному кольцу по ширине, через внутренний край желоба и в нижний конец стропила. Некоторое время это работает, хотя ногти постепенно расшатываются.Этот сбой — одна из основных причин провисания водостоков в Калгари.
Крепление с помощью алюминиевых ангаров -Мы используем только алюминиевые ангары для крепления желобов карнизов к фасадам и стропилам. Они фиксируются по ширине и привинчиваются. Этот метод является большим улучшением по сравнению с ферулами и гвоздями. Более того, конструктивно более прочное крепление невозможно увидеть, если смотреть на дом с земли.
Алюминий с близкими расстояниями от Valiant © Ангары с водосточными желобами производятся из алюминия, стали и винила.Мы используем алюминий, потому что он легкий, прочный при формовании и никогда не ржавеет. Треснувшие виниловые вешалки при ремонте или замене нередко встречаются. Они могут находиться на расстоянии до четырех футов друг от друга, что недостаточно. Мы располагаем наши на расстоянии от полутора до двух футов друг от друга в зависимости от расстояния между стропилами.
Valiant Exteriors Inc. придерживается политики никогда не срезать углы. Мы всегда добиваемся того качества, на котором настаиваем в собственном доме. Вы можете заплатить немного больше за наши высокие стандарты.Однако это должно быть меньше стоимости ремонта желоба, не соответствующего стандарту.
Недавние публикации
Обязанности работодателей при работе на крышах
Алюминиевая катушка перед покраской предотвращает распыление в полевых условиях
Вешалки для желобов: обзор
Тип подвесов для водосточных желобов, которые использует ваш подрядчик для монтажа водосточных желобов, аналогичен важно, как тип водосточных желобов, которые вы устанавливаете. Если вы выберете неправильную подвеску для желоба, она может не обеспечить достаточной поддержки, что может привести к провисанию частей желоба.
Вот руководство от Barry Best Seamless Gutters по различным типам вешалок для желобов.
Шипы и наконечники
В этом типе подвесок используется шип, продетый через металлическую трубку или наконечник для крепления водосточной системы к лицевой панели — длинной узкой доске, проходящей по краю вашей крыши.
Плюсы: Шипы и наконечники недорогие и относительно простые в установке.
Минусы: Металл расширяется и сжимается при повышении и понижении температуры.Поскольку этот цикл расширения / сжатия повторяется снова и снова, шипы и наконечники могут расшататься. Эта система также может быть не лучшим выбором, если у вас есть деревянная облицовка; когда шип проходит через облицовочную доску, он раскалывает деревянную поверхность, увеличивая риск повреждения от влаги.
Кронштейны и ремни
Подвес для желобов предназначен для установки полукруглых желобов. Полукруглые желоба из-за своей формы не могут быть установлены непосредственно на облицовочную доску.Вместо этого под полукруглыми желобами устанавливаются подвесы для желобов, которые затем привинчиваются к лицевой панели.
Подрядчик устанавливает пластиковый водосток. Пластиковые водостоки, водосточные желоба и водостоки руками мастера.
Плюсы: Поскольку кронштейны и ремни охватывают полукруглые желоба, они обеспечивают большую поддержку, что делает их хорошим выбором для домов в районах с большим количеством осадков. Способ крепления подвесов также позволяет им лучше сопротивляться сжатию и расширению из-за перепадов температуры.
Минусы: Необходимо соблюдать осторожность при чистке и обслуживании водосточных систем с кронштейнами и ремнями. В противном случае вы можете случайно их выбить. Вы можете уменьшить потребность в техническом обслуживании, установив ограждения для желобов, которые предотвращают попадание листьев и другого мусора в желоба и их засорение.
Скрытые вешалки
Скрытые вешалки пользуются популярностью как у подрядчиков, так и у домовладельцев, потому что они хорошо сочетаются с водосточными желобами К-образного типа, наиболее популярным типом водосточных желобов.
Плюсы: Скрытые вешалки закреплены под кромкой водосточного желоба и привинчены к лицевой панели изнутри водосточного желоба, скрывая их от взгляда, что придает более эстетичный вид экстерьеру вашего дома. А поскольку они обеспечивают прочную опору для водосточных систем, скрытые вешалки настоятельно рекомендуются для домов в районах с сильными дождями.
Минусы: Поскольку скрытые вешалки не поддерживают нижнюю часть желобов, система желобов должна быть достаточно жесткой, иначе могут возникнуть проблемы.Стальные винты, используемые для крепления скрытых подвесок, со временем также подвержены коррозии, особенно те, которые вступают в контакт с другими металлами, хотя это верно для всех подвесок для водостоков.
Расстояние между подвесами желоба является критическим
Подвесы для желоба должны быть расположены правильно, чтобы обеспечить достаточную опору. Если они разнесены слишком далеко друг от друга, они не смогут обеспечить достаточную опору, что приведет к провисанию участков желобов. Как правило, подвесы для желобов должны располагаться на расстоянии не более трех футов друг от друга.Если вы живете в холодном климате, ваш подрядчик может порекомендовать расстояние между подвесами желобов на расстоянии двух футов, чтобы учесть дополнительный вес из-за снега и льда.
Недавно установленная крышка желоба
Имеют ли значение материал и размер водосточного желоба?
Правильный материал и размер желобов могут повлиять на целостность водосточной системы. Даже прочная система крепления желобов не сможет предотвратить провисание водосточных желобов, если ваша система страдает от частых переполнений или быстрой коррозии.
Варианты материалов для водостока
- Алюминий — Алюминий является наиболее широко используемым материалом для водосточных желобов, поскольку он недорогой, легкий и устойчивый к коррозии.
- Медь — Медные желоба более долговечны, чем алюминиевые, и их средний срок службы составляет не менее 50 лет. Однако они намного дороже.
- Оцинкованная сталь — Оцинкованная сталь покрыта тонким слоем цинка для защиты от ржавчины.Однако со временем покрытие потускнеет, и водостоки станут уязвимыми для коррозии.
Не забывайте, что климатические условия могут повлиять на долговечность и устойчивость водосточных желобов к ржавчине. Например, алюминиевые желоба — лучший выбор для большинства домовладельцев, но они могут быть не лучшим вариантом для домов недалеко от побережья, поскольку соль может легко разъедать алюминий. Вместо алюминиевых желобов мы рекомендуем установить медные. Если ваш дом окружен множеством деревьев, рекомендуется установить крышки желобов.
Размер желобов
Также важно выбрать желоба подходящего размера. В противном случае дождевая вода может вытечь из желобов на сайдинг и фундамент. Дополнительная весовая нагрузка от дождевой воды также может привести к обрушению участков ваших желобов.
Пятидюймовые водосточные желоба типа К или шестидюймовые полукруглые желоба должны выдерживать среднее количество осадков в большинстве частей страны. Однако, в зависимости от наклона вашей крыши и количества осадков, получаемых в вашем районе, вам может потребоваться большая водосточная система.Чтобы определить подходящие размеры для вашей водосточной системы, необходимо выполнить точные расчеты, включающие средние значения количества осадков в вашем районе, уклон вашей крыши и площадь водостока. Вот почему лучше доверить установку водостоков опытному подрядчику. Проконсультируйтесь со своим подрядчиком по водосточным желобам, чтобы получить информацию о заказных желобах.
Рассмотрите возможность установки бесшовных желобов
Вы можете еще больше снизить риск провисания желобов или протечек в желобах, установив бесшовные желоба.Швы — это самое слабое место ваших водосточных желобов: секции водосточных желобов со временем могут разъединяться в местах стыков, создавая щель, через которую вода может вытекать из ваших желобов. Бесшовные желоба не имеют этой уязвимости, поэтому в долгосрочной перспективе они более долговечны и более устойчивы к утечкам.
Зачем обращаться к специалисту по установке водосточных желобов?
Если вы думаете об установке желобов самостоятельно, чтобы сэкономить деньги, возможно, вам стоит пересмотреть решение. Установка водостока сложна, и для ее правильного выполнения необходимо учитывать множество различных факторов.Одна крошечная ошибка может привести к утечке или переполнению, что обойдется вам в затратах на ремонт и техническое обслуживание больше, чем вы бы потратили, наняв подрядчика для выполнения установки.
То же самое и с системами защиты желобов; Всегда лучше довериться профессионалу, чем пытаться выполнить установку самостоятельно. Помните, что защита вашего дома от повреждения водой зависит от функциональности желобов, которая будет нарушена, если вы сделаете какие-либо ошибки.
Еще одна вещь: не забудьте тщательно проверить подрядчика перед тем, как нанять его. Чем больше у подрядчика опыта в отрасли, тем выше его уровень знаний, гарантирующий, что вы получите желаемые результаты.
.
