Размер плиты перекрытия стандартные размеры: Плиты перекрытия: серия, размеры, длина, конструкция — novokazan.ru

Содержание

размеры, масса и прочие характеристики

Пустотные плиты перекрытия широко распространены в промышленно-гражданском строительстве. Их функция – разделение на этажи внутреннего пространства строящихся зданий, а также передача нагрузки от выше лежащих конструкций на стены и фундамент. Плиты – это часть сборного железобетонного перекрытия, которое на сегодня считается наиболее популярным и практичным как в мало-, так и в многоэтажном строительстве.

Что такое пустотная плита

Пустотная плита перекрытия – железобетонная плита толщиной 220 мм с пустотами диаметром 159 мм. Пустоты представляют собой полости цилиндрической формы, которые пронизывают плиту насквозь в продольном направлении.

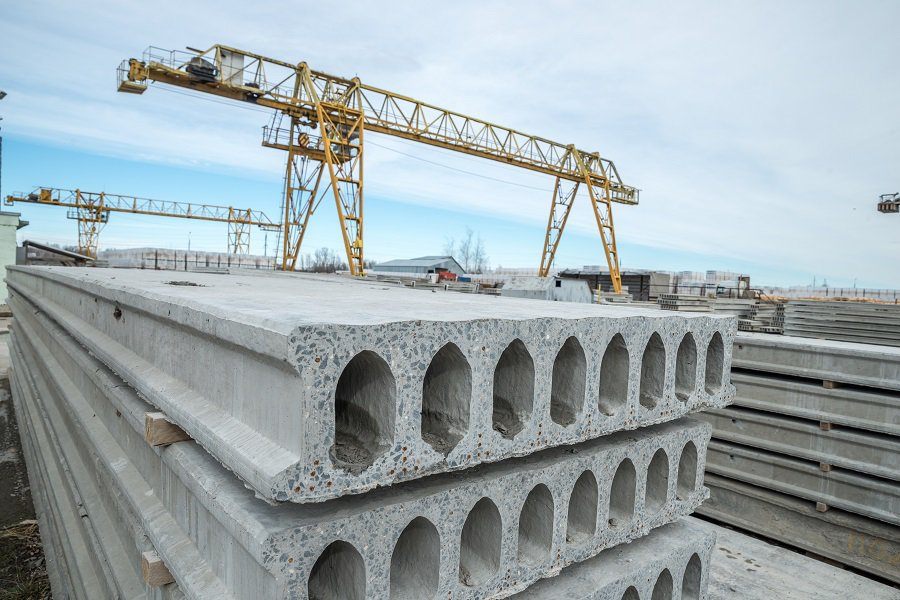

Как выглядит пустотная плита перекрытия

Подобное устройство пустотной плиты перекрытия выбрано не просто так. Назначение пустот – снижение веса конструкции. В свою очередь уменьшение

массы пустотной плиты перекрытия позволяет:

Нагружать перекрытие сразу после монтажа без бетонной стяжки.
Снизить расход бетона и арматуры, тем самым снизив стоимость строительства.
Упростить процесс транспортировки и монтажа.
Уменьшить нагрузку на фундамент и стенки, что позволяет возводить их из менее тяжелых конструкций, которые стоят гораздо дешевле.

Другие функции пустот:

Обеспечение высокого уровня звуко- и теплоизоляции за счет воздуха внутри отверстий.
Создание условий для проведения коммуникаций, что сокращает время на отделку.
Увеличение полезного объема сооружения.

Возможность строительства в сейсмоопасных зонах.

Советуем изучить подробнее: «Все виды утеплителей: классификация по свойствам и составу».

Вес пустотной плиты перекрытия на 1 м² достаточно большой даже при условии наличия пустот, поэтому для монтажа задействуют мощную грузоподъемную технику. К примеру, общий вес ПК 24-10.8 составляет 712 кг, а на 1 м² – 712/2,4 · 1 = 297 кг/м². Зная, сколько весит пустотная плита перекрытия, можно собрать нагрузки для расчета несущей способности стен и фундамента.

В каких размерах выпускаются пустотные плиты

Стандартная длина пустотных плит перекрытия

равна 3 м. Это наиболее часто встречаемый типовой размер, который применяется в строительстве многих гражданских зданий. К примеру, в большинстве жилых домов ширина комнат проектируется равной 3 м, поэтому для перекрытий используют именно плиты 3 м. Еще один распространенный размер – 6 м.

В целом, размеры пустотных плит перекрытия подчиняются единой модульной системе в строительстве (ЕМС), которая обеспечивает:

Унификацию. Так называется ограничение типоразмеров сборных деталей и конструкций с целью приведения их к единообразию.
Типизацию. Выбор из всего числа унифицированных элементов наиболее экономичных при многократном использовании.

Стандартизацию. Утверждение типизированных конструкций в качестве стандартов (образцов).

Цель ЕМС – упростить и удешевить строительство. Результатом типизации в строительстве стала разработка единого сортамента, в основе которого лежит модуль (М). Основной модель равен 100 мм. При проектировании зданий и конструкций для его возведения пользуются укрупненным модулем – 2М, 3М, 6М, 12М, 15М, 30М, 60М и т.д.

Принципы маркировки плит

Пустотные плиты перекрытия чаще всего проектируются с применением модуля М и 3М, т. е. их размеры кратны либо 100 мм, либо 300 мм. Габариты и некоторые характеристики плит всегда отображаются в их маркировке. К примеру, обозначение ПК 60-12.8 AtV расшифровывается следующим образом:

ПК – плита круглопустотная.
60 – длина в дециметрах, а также количестве модулей, т. е. 60М, что равно 6000 мм.
12 – ширина в дециметрах или модулях, т. е. 12М, что равно 1200 мм.
8 – несущая способность, кгс/м².
AtV – использование преднапрягаемой арматуры (At) V класса.

Маркировку обычно наносят на боковую поверхность плиты

Обозначение AtV присутствует в обозначении не всех плит. При длине до 4780 мм плиты можно изготавливать с ненапрягаемой арматурой. В таком случае обозначение просто опускается. При большей длине должна использоваться именно напрягаемая арматура AtV. Ее напряжение осуществляется электротермическим способом.

Схема армирования пустотной плиты

Дополнительно в маркировке могут присутствовать:

Буква «Л» – означает легкий бетон.
Буква «С» – плотный силикатный бетон.
Индекс «1» – отверстия плит заделаны с торцов.

В целом принципы маркировки пустотных плит перекрытия

определяются ГОСТ 9561 «Железобетонные многопустотные плиты перекрытия» и ГОСТ 26434 «Железобетонные плиты перекрытий – основные параметры и типы».

В реальности размеры плиты несколько отличаются от указываемых в маркировке:

10 – 990 мм;
12 – 1190 мм;
15 – 1490 мм;
24 – 2380 мм;
48 – 4780 мм;
60 – 5980 мм и т. д.

Пустотные плиты могут иметь длину от 980 до 8990 мм, что в маркировке фиксируется числами от 10 до 90. По конкретным размерам определяется вес и объем пустотных плит перекрытия.

Разновидности пустотных плит

Кроме стандартных плит ПК, существует еще несколько разновидностей:

ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.

ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.

Устройство и узлы опирания плиты

Разница между ПК и ПБ

Плиты перекрытия ПК – классические. Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.

Пустотные плиты ПК и ПБ

Технология изготовления плит ПК:

В металлическую опалубку укладывают арматуру.
Производят бетонирование металлической формы.

Для удаления пузырьков воздуха производят вибрацию всей формы.
Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
По окончании готовую плиту извлекают и складируют.

Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:

По всему стенду подогреваемой площадки натягивают тонкие тросы.
Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.
Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
Производят сушку изделий.
По окончании заготовку режут на размеры, нужные заказчику.

Пустотная плита перекрытия ПБ

Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.

В то же время у плит ПБ нет монтажных петель, что усложняет и удорожает их монтаж. Пустотные отверстия нельзя использовать для зацепки, поскольку это может привести к разрушению торца, и тогда крюк вырвется. Поэтому установка осуществляется только с применением специальных траверс.

Траверсы для монтажа плит ПБ

Выбор между плитами ПБ и ПК осуществляется конкретно для каждого строящегося объекта, исходя из особенностей планировки и бюджета. Разница между характеристиками пустотных плит перекрытия

ПК и ПБ представлена в таблице.
Критерий
ПК
ПБ
Несущая способность, кгс/м²
Стандартная – 800
Более широкий диапазон – от 300 до 1600.
Максимальная длина, м
7,2
12
Марка бетона
М200-М400
М400-М500
Использование предварительно напряженной арматуры
При длине от 4,2 м.
Для всех конструкций вне зависимости от длины.
Вес пустотной плиты перекрытия
Более легкие – на 4-6% легче, чем ПБ.
Тяжелее ПК.
Качество поверхности
Из-за формовки в металлической опалубке качество поверхности несколько хуже, чем у ПБ.
Минимальное количество дефектов, что позволяет экономить на отделочных работах.
Способы опирания
Выпускаются в нескольких видах:
ПК – опирание на 2 стороны;
ПКТ – опирание на 3 стороны;
ПКК – опирание на 4 стороны.
Могут опираться только на 2 стороны.
Прочие важные особенности
Увеличенный диаметр технологических пустот позволяет прокладывать в них инженерные коммуникации, к примеру, канализационные стояки (в случае возведения стен на пустотных плитах перекрытия).
Наличие монтажных петель облегчает транспортировку и монтаж.
Идеальные геометрические размеры с минимальными допусками.
Большой выбор типоразмеров с шагом 100 мм.
Возможность резки торцевой части под любым углом.
Обратите внимание: плиты ПБ дают проектировщику больше свободы, поскольку здесь размеры плиты не привязаны к стандартным – ее можно нарезать на заготовки разных габаритов.
Сравнение пустотных плит ПК и ПБ
Нюансы монтажа пустотных плит перекрытия
Стандартная средняя величина опорной поверхности – 100-120 мм. Но конкретная величина опирания зависит от того, на что опирают конструкцию:
На железобетон – 70 мм, максимум – 160 мм.
На кирпичную стену: минимум – 80 мм, максимум – 160 мм.
На газо- и пенобетон: минимум – 100-120 мм, оптимально – 150 мм.
На стальные конструкции – 70 мм.
Обратите внимание: это лишь ориентировочные значения – конкретная величина опирания выбирается в зависимости от проведенных расчетов.
Советуем изучить подробнее: «Самое важное о газобетоне: отличия от пенобетона, секреты распила и расчет объема».
Нельзя увеличивать величину опирания до 20 и более сантиметров. В таком случае конструкция будет работать не как плита, а как защемленная балка, из-за чего нагрузки распределяются уже иначе, нежели было принято при расчетах.
Для монтажа используют кран с грузоподъемностью, которая с небольшим запасом покрывает вес плиты. Как правило, тип крана, пути его передвижения по строительной площадке и точки, с которых будет осуществляться монтаж, указывают на строительном генеральном плане.
Кран для монтажа плит перекрытия
Общая технология укладки плит перекрытия:
Очищение поверхности, куда будет уложена конструкция, от мусора.
Укладка на место контакта плиты с основанием арматурного прута – он поможет предотвратить выдавливание цементного раствора и строго контролировать вертикальность монтажа конструкций.
«Расстилание» цементной смеси – еще называется растворной «постелью». Ее толщина составляет 2 см, и она необходима для надежного сцепления плиты со стенами.
Подготовка растворной «постели» для плиты
Узел опирания пустотной плиты на стену
Очень важно следующее – нельзя перекрывать одной плитой сразу 3 стены. В таком случае в ней возникают напряжения, которые не предусмотрены схемой армирования. В результате конструкция может просто треснуть. Если же по-другому уложить плиту не получается, тогда сверху в месте опирания на среднюю перегородку в конструкции делают пропил болгаркой.
Принципы опирания плит перекрытия
Действительно ли нужно ли заделывать пустоты
При строительстве коттеджей и других малоэтажных зданий в теплый период года заделывать пустоты необязательно. Можно их либо оставить, либо заполнить монтажной пеной.
В остальных случаях пустоты рекомендуют заделывать на глубину опирания по двум причинам:
Участок защемления плиты испытывает значительные нагрузки и может быть разрушен.
Попадание внутрь пустот воды в зимний период, если на это время было приостановлено строительство, может спровоцировать появление трещин, поскольку лед по объему больше воды.
Если дом был оставлен на зиму без кровли и вам известно, что внутрь плит попала вода, в них нужно высверлить отверстие, сквозь которое вода сможет вытечь наружу. Иначе замерзшая вода просто разорвет плиту изнутри.
В случае необходимости организации временной кровли советуем изучить подробнее: «Гидроизоляционная мембрана FAKRO: ее функции, сфера применения, разновидности и технология монтажа».
Для заделки пустот на глубину опирания используют кладочный раствор на отсеве или крупном песке. Отверстия под монтажные петли можно заделать любым строительным раствором.
Обратите внимание: в среднем глубина заделывания пустот составляет 12-15 см.
В заключение
Пустотные плиты перекрытия – распространенный вид строительных конструкций, без которых сегодня трудно представить возведение зданий любого назначения. Использование таких плит позволяет снизить нагрузку на периметр сооружения, что удешевляет работы по возведению фундамента и стен. Еще из-за меньшего веса пустотки снижают усадку здания, что позволяет раньше приступать к отделочным работам.
Стандартные размеры жб плит. Особенности укладки плит перекрытия. Основные функции и характеристики
– это готовая железобетонная продукция, которые используют в строительстве многоэтажных домов, промышленных зданий и дорог.
За счет универсальности, плиты перекрытия можно применять и при воздвижении , котеджей.
Несмотря на сборную систему укладки, плиты обеспечивают сплошной слой перекрытия, что способствует хорошей звукоизоляции и теплоизоляции всего строения.

Виды плит перекрытия
ЖБ плиты доступны в цене, легко монтируются, с их помощью достигается высокая прочность перекрытия.
Однако следует помнить, что плиты из смесей устанавливают на надежные, крепкие опоры, старайтесь также обезопасить их от воздействия влаги.
Существуют различные размеры жби плит перекрытия.
Все технические характеристики для удобства собраны в специальный ГОСТ9561-91.
Здесь указаны все требования, которые обязательно соблюдать изготавливая многопустотные железобетонные плиты из легкого или тяжелого, плотного силикатного бетона.
Различают три вида плит перекрытия :
Чтобы понять какой нужен размер плиты перекрытия можно посмотреть на маркировку. В ГОСТ указаны все необходимые характеристики.
Первые буквы обозначают тип:
ПБ – полнотелые бетонные плиты;
НВ, НВК, 4НВК – ребристые жб плиты;
ПК – пустотные.
Третья буква в маркировке указывает на наличие дополнительной стороны опирания плиты:
Т – три стороны;
К – четыре.
Первые две цифры это длина в дециметрах.
Вторые две – ширина. Обычно эти параметры завышены на 10-20 мм.
Последняя цифра указывает расчетную нагрузку .
В следующей группе букв и цифр могут указываться дополнительные параметры конструкции , такие как класс , наличие монтажных петель и проч.
Пример и расшифровка маркировки
Рассмотрим на примере ПК 54.15-8:
ПК – пустотное перекрытие;
54 – длина плиты, дц;
15 – ширина, дц;
Размеры и характеристики полнотелых плит указаны в ГОСТ12767-94.
Разделяются по способу опирания:
2ПД-6ПД – на две стороны;
3ПТ-6ПТ – на три стороны;
1П-6П – на четыре стороны.
Первая цифра в маркировке указывает на толщину изделия :
1 – 100 мм
2 – 120 мм
3 – 140 мм
4 – 160 мм
5 – 180 мм
6 – 200 мм
По длине размер бетонных плит перекрытия составляет от 3 до 6,6 м, по ширине – от 1,2 до 6,6 м.

В нормативных документах определяется наличие у готовых бетонных плит конструктивных элементов , для соединения с металлическими и железобетонными элементами каркаса, монтажные петли , а также каналы для проводки коммуникаций .
Размеры ребристых железобетонных плит перекрытия указываются в ГОСТе 27215-87 для плит 400 мм., в высоту и ГОСТе 21506-87 для предварительно напряженной плиты 300 мм., высотой.
1П – изделие опирается на полку ригеля; различают восемь видов от 1П1 до 1П8, где длина изделия 5,55 и 5,05 м, а ширина – 0,74-2,985 м
2П – изделие опирается на тело ригеля, то есть на опорную балку; размеры плиты всегда 5,95 м по длине и 1,485 м по ширине.
Производитель должен выполнять требования нормативов, указанных для ребристых железобетонных плит. Это и закладные стержни и всевозможные допуски и требования к арматуре.
Размеры и величины пустотных плит перекрытия ПК указываются в ГОСТ 9561-91.

Плиты классифицируют по группам , где помимо третьей буквы (Т или К), определяющей количество сторон опирания, пустотные перекрытия обозначают буквами ПГ или ПБ .
Пустоты в плите ПГ должна походить на форму груши, а ПБ – изготавливается по методу непрерывного безопалубочного формования.
В зависимости от вида и размера железобетонной плиты перекрытия, способа ее изготовления, материалов, меняется цена на изделие.
Не стоит забывать про доставку и монтаж, который осуществляется специальной грузоподъемной техникой.
Самым распространенным видом плит перекрытия считаются пустотные.

Не смотря на то, что они уступают в прочности полнотелым плитам, все же для строительства дач, коттеджей подходят идеально, так как подобные строения и не подразумевают высокой нагрузки.
Пустотелые плиты хорошо защищены от возгораний, влаги и гниения. Пустоты не только гасят нежелательные вибрации, но и позволяют легко и удобно проводить коммуникации: электропровод, и проч.
При монтаже плит, будь то или перекрытие, очень важно рассчитать параметры опирания, чтобы в случае ошибки не случилось разрушения здания. Обычно площадь опирания составляет примерно 12 см с каждой стороны.
Плита укладывается на полусухой раствор, а оставшиеся щели и отверстия заделываются специальным утеплителем и цементом.
Для обустройства перекрытий частного дома индивидуальные застройщики довольно часто используют многопустотные железобетонные плиты перекрытий. Для проектирования и последующего монтажа не помешает знать правильную расшифровку маркировки этих железобетонных изделий, а также какие бывают размеры у такой плиты перекрытия.
Маркировка многопустотных железобетонных плит перекрытий
Например: ПК63.12-3. АтVта
1ПК (ПК) — плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, для опирания по двум сторонам;
3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, для опирания по двум сторонам;
4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, для опирания по двум сторонам;
5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, для опирания по двум сторонам;
6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, для опирания по двум сторонам;
7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, для опирания по двум сторонам;
ПГ — толщиной 260 мм с грушевидными пустотами, для опирания по двум сторонам;
ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.
Наличие третьей буквы будет указывать на увеличение количества сторон опирания плиты перекрытия. Например: 2ПКТ — (буква Т три стороны) для опирания по трем сторонам, 1ПКК — (буква К четыре стороны) для опирания по четырем сторонам;
Первые две цифры в маркировке — длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280мм.
Вторые две цифры в маркировке — ширина плиты перекрытия в дециметрах, а реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. Стандартная ширина плит — 1,0; 1,2; 1,5; 1,8 м (990; 1180; 1490; 1790 мм), но большинство производимых плит – 1,2 м; 1,5 м.
Последняя цифра — несущая способность плиты перекрытия. В зависимости от марки это может быть несущая способность в сотнях киллограмм на 1 м 2 . (3 означает 300 кг/м 2).
Буквенные символы в конце маркировки плиты перекрытия обозначают:
АтV – нижняя рабочая поверхность железобетонной плиты армирована предварительно-напряженной арматурой класса АтV
т – плита перекрытия изготовлена из тяжелого бетона.
а – плита перекрытия снабжена уплотняющими вкладышами в отверстиях с торцов.
Глубина опирания железобетонных плит должна быть 90 – 250 мм. Учитывая эти показатели, выбирается стандартный размер плиты перекрытия, подходящий к длине перекрываемого пролёта. Размеры плиты перекрытия и наличие такой у ближайшего производителя железобетонных изделий следует предусмотреть на стадии проектирования д
Размеры плит перекрытия для частного дома
Любой, даже одноэтажный небольшой дом имеет хотя бы две плиты перекрытия — ту, которая отделяет жилое пространство от подвала или цоколя и верхнее перекрытие, отделяющее чердачное помещение от всего остального объема. Очень часто применяются бетонные плиты перекрытия, поскольку они конструктивно упрощают архитектуру здания, но требуют некоторых дополнительных мер при установке.
Размеры плит
Любые перекрытия должны обладать определенными параметрами чтобы выдержать нагрузку, быть жесткими, а также иметь другие характеристики, удовлетворяющие нормы. Но в первую очередь, необходимо знать размеры плит перекрытия для частного дома . В таблице мы привели стандартные размеры плиты.
Эти размеры могут отличаться от тех плит, которые изготовлены на региональных заводах ЖБИ, но общее понятие о размерах плит получить можно.
Пустотные и многопустотные плиты
Существует множество плит перекрытия, использующихся в частном малоэтажном строительстве, но пустотные и многопустотные плиты прочно заняли лидирующие позиции. Как можно было убедиться, плиты имеют довольно обширный диапазон размеров в длину, но шире, чем 1,8 метра в частном строительстве используются крайне редко.
Плиты перекрытия производят на базе тяжелых силикатных бетонов, а также на базе легких конструкционных марок бетонов с уплотненной структурой. Плиты для малоэтажного строительства не предполагают использование в условиях агрессивных сред, а также при критических температурах. Также есть определенные нормы по влажности воздуха, которым эти плиты соответствуют, но если значения этих параметров отличается от средних, то применяют плиты из специальных марок бетона и с другим армированием. Все пустотные плиты имеют уже готовые под отделку поверхности — как снизу, для устройства потолков, так и сверху, для укладки полов. При устройстве перекрытий очень важное значение имеет схема опирания плиты, а также вес плиты. В зонах с нестабильной сейсмической обстановкой применяют плиты более высокого класса прочности.
Требования к плитам перекрытия
Поскольку плита перекрытия это несущий элемент конструкции здания, то прочности и устойчивости уделяется особенное значение. Вся продукция серьезных заводов железобетонных изделий проходит тщательный контроль качества. Плита должна иметь ряд качеств, чтобы соответствовать нормам строительства и ГОСТам.
Плита должна иметь высокую прочность, поскольку это самая нагруженная деталь конструкции здания после фундамента. Прочность плиты должна рассчитываться с большим запасом, поскольку стабильной остается только нагрузка от здания непосредственно, а дополнительная нагрузка в виде мебели, оборудования и отделочных материалов может быть разной.
Жесткость плиты имеет огромное значение, поскольку деформация и изгиб плиты может привести к разрушению как самого перекрытия, так и нанести непоправимый ущерб зданию.
Огнеустойчивость плиты перекрытия тоже немаловажный фактор. Если огонь сможет разрушить перекрытие, то все здание может пострадать непоправимо.
Пустотные плиты перекрытия должны иметь минимальный вес и низкую стоимость, но при этом сохранять прочность и остальные характеристики неизменными.
Такие свойства плиты, как звукоизоляция, теплопроводность, гидроизоляция тоже имеют большое значение при выборе плит.
Плиты перекрытия ребристые
Главная задача плит перекрытия в частном доме — покрыть большую площадь, но при этом иметь малый вес и высокую прочность. Всем этим требованиям отвечают ребристые плиты перекрытия. Они отлично справляются с нагрузкой, тем не менее перекрывают достаточно большую площадь.
Бетонная ребристая плита перекрытия конструктивно состоит из цельной монолитной армированной панели и продольных элементов, которые играют роль ребер жесткости. Для усиления конструкции иногда могут применяться поперечные ребра. Особенность такой конструкции состоит в том, что в зонах повышенной нагрузки на сжатие бетонная масса увеличивается, а зонах растяжения бетон тоньше. Этим объясняется небольшое количество бетонного раствора и сравнительно небольшая масса ребристой плиты.
Стандарт маркировки бетонных плит
Разобраться в маркировке бетонных плит непосвященному человеку не так просто, но если это необходимо, то придется вникнуть в стандартные обозначения плит и в их маркировку. Если на плите стоит маркировка ПК, значит плита перекрытия круглопустотная, а после буквенной индексации следуют просто размеры плиты.
К примеру, последние буквы могут обозначать класс арматуры по степени стойкости к агрессивным средам. После размеров в цифровом виде указана максимальная нагрузка, которую может принять плита без изменения линейных параметров.
Плита перекрытия получила широкое распространение благодаря своим основным прочностным качествам, а также неплохим показателям по теплоизоляции, шумоизоляции и огнеупорности. Если использовать плиту перекрытия в частном строительстве, можно существенно повысить прочность здания и здорово сэкономить на этом.
Размеры плиты перекрытия, маркировка пустотных железобетонных плит перекрытий
Для обустройства перекрытий частного дома индивидуальные застройщики довольно часто используют многопустотные железобетонные плиты перекрытий. Для проектирования и последующего монтажа не помешает знать правильную расшифровку маркировки этих железобетонных изделий, а также какие бывают размеры у такой плиты перекрытия.
Маркировка многопустотных железобетонных плит перекрытий
Например: ПК63.12-3. АтVта

1ПК (ПК) — плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;

2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, для опирания по двум сторонам;

3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, для опирания по двум сторонам;

4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, для опирания по двум сторонам;

5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, для опирания по двум сторонам;

6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, для опирания по двум сторонам;

7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, для опирания по двум сторонам;

ПГ — толщиной 260 мм с грушевидными пустотами, для опирания по двум сторонам;

ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

Наличие третьей буквы будет указывать на увеличение количества сторон опирания плиты перекрытия. Например: 2ПКТ — (буква Т три стороны) для опирания по трем сторонам, 1ПКК — (буква К четыре стороны) для опирания по четырем сторонам;
Первые две цифры в маркировке — длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280мм.
Вторые две цифры в маркировке — ширина плиты перекрытия в дециметрах, а реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. Стандартная ширина плит — 1,0; 1,2; 1,5; 1,8 м (990; 1180; 1490; 1790 мм), но большинство производимых плит – 1,2 м; 1,5 м.
Последняя цифра — несущая способность плиты перекрытия. В зависимости от марки это может быть несущая способность в сотнях киллограмм на 1 м². (3 означает 300 кг/м²).
Буквенные символы в конце маркировки плиты перекрытия обозначают:

АтV – нижняя рабочая поверхность железобетонной плиты армирована предварительно-напряженной арматурой класса АтV

т – плита перекрытия изготовлена из тяжелого бетона.

а – плита перекрытия снабжена уплотняющими вкладышами в отверстиях с торцов.

Глубина опирания железобетонных плит должна быть 90 – 250 мм. Учитывая эти показатели, выбирается стандартный размер плиты перекрытия, подходящий к длине перекрываемого пролёта. Размеры плиты перекрытия и наличие такой у ближайшего производителя железобетонных изделий следует предусмотреть на стадии проектирования дома.
Таблица 1. Стандартные размеры многопустотных плит перекрытий

Тип плиты Координационные размеры плиты, мм

Длина Ширина

1ПК
2ПК
3ПК От 2400 до 6600 включ. с интервалом 300, 7200, 7500 1000, 1200, 1500, 1800, 2400, 3000, 3600

1ПК 9000 1000, 1200, 1500

1ПК
2ПК
3ПК От 3600 до 6600 включ. с интервалом 300, 7200, 7500 От 2400 до 3600 включ. с интервалом 300

1ПК
2ПК
3ПК От 2400 до 3600 включ. с интервалом 300 От 4800 до 6600 включ. с интервалом 300, 7200

4ПК От 2400 до 6600 включ. с интервалом 300, 7200, 9000 1000, 1200, 1500

5ПК 6000, 9000, 12000 1000, 1200, 1500

6ПК 12000 1000, 1200, 1500

7ПК От 3600 до 6300 включ. с интервалом 3000 1000, 1200, 1500, 1800

ПГ 6000, 9000, 12000 1000, 1200, 1500

Размеры многопустотных железобетонных плит перекрытий, которые вам могут предложить местные производители железобетонных изделий желательно узнать заранее. Не каждый ЖБК или ЖБЗ может похвастаться огромным ассортиментом выпускаемой продукции, а перевозить плиты из другого региона весьма накладно.
все виды и стандартные размеры
Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома. В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего. Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.
Назначение конструкции
Несущие конструкции производят из тяжелого или легкого бетона, а усиливают их структуру при помощи арматуры, которая придает прочность изделиям. На современном рынке строительных материалов представлены все стандартные виды ЖБ плит, которые можно разделить на несколько категорий в зависимости от того, какая у них ширина, длина, вес, и другие не менее важные параметры, влияющие на основные характеристики изделий.
Самая распространенная методика классификации бетонных панелей заключается в разделении их по виду поперечного сечения. Также существует еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье.
Многопустотные железобетонные панели ПК
Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.
Многопустотные плиты перекрытия характеризуются наличием пустот
Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:
круглыми;
овальными;
полукруглыми.
Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:
Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).
Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.
Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны.

Также необходимо обращать внимание и на размер внутренних пустот – чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели. К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен 140 мм, а во втором – 159 мм.
Что касается прочности продукции, выпускаемой заводами, то на ее показатели непосредственно влияет толщина, которая в среднем составляет 22 см. Существуют и более массивные панели с толщиной в 30 см, а при заливке облегченных образцов соблюдают этот параметр в пределах 16 см, при этом в большинстве случаев используют легкий бетон.
Отдельно стоит упомянуть о несущей способности изделий ПК. В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2. Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия.

Производители выпускают железобетонные панели стандартных размеров, но иногда параметры могут существенно отличаться. Длина ПК может варьироваться в диапазоне 1,5м – 1,6 м, а их ширина составляет 1 м, 1,2 м, 1,5 м и 1,8 м. Наиболее легкие и малогабаритные перекрытия весят менее полутонны, в то время как самые массивные и тяжелые образцы обладают весом в 4 000 кг.
Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции. Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.
Сборные ребристые (П-образные) панели
Свое название данные железобетонные конструкции получили благодаря особой конфигурации с двумя продольными ребрами жесткости, а применяются они в строительстве нежилых помещений и в качестве несущих элементов для прокладки теплоцентралей и сетей водопровода. Для усиления жб изделий на этапе их заливки проводят армирование, что вкупе с особой формой приводит к экономии сырья, придает им особую прочность и наделяет устойчивостью к изгибу. Их не принято устанавливать в качестве перемычек между этажами для жилого дома, так как здесь придется столкнуться с неэстетичным потолком, который достаточно сложно снабдить коммуникациями и обшить облицовкой. Здесь также есть свои подвиды, рассмотрим, какие отличия имеются у изделий в рамках одной группы.
Конструкция ребристых плит отличается высокой прочностью
Первая и основная отличительная особенность П-образных конструкций заключается в их размерах, а точнее, в показателях высоты, которая составляет 30 или 40 см. В первом случае мы сталкиваемся с изделиями, которые применяются при возведении зданий общественного назначения и в качестве перемычек между верхним этажом дома и чердачным помещением. Для массивных крупногабаритных коммерческих и промышленных зданий обычно выбирают плиты с высотой в 40 см. Ширина ребристых перекрытий может составлять 1,5 или 3 м (для более прочных образцов), а их вес колеблется в пределах 1,5 – 3 т (в редких случаях до 7 т). Сборные ребристые бетонные плиты характеризуются следующими показателями длины:
6 м.
12 м.
18 м (редко).
Таблица размеров ребристых плит
Сплошные доборные конструкции
Если необходимо получить особо прочное перекрытие между этажами дома, прибегают к помощи сплошных перемычек, так как они с легкостью выдерживают нагрузку в 1000-3000 кгс/м2, и применяют их в основном при монтаже многоэтажных зданий.
Сплошные перемычки позволяют смонтировать высокопрочное перекрытие
У таких изделий есть минусы, ведь их вес для сравнительно небольших габаритов достаточно внушительный: стандартные образцы весят от 600 кг до 1500 кг. Также у них слабоваты показатели тепловой и шумовой изоляции, что не позволяет им достойно конкурировать с пустотелыми ПК образцами. Длина данного вида панелей составляет от 1,8 м до 5 м, а толщина равна 12 или 16 см.
Монолитные конструкции
Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.
В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.

сплошные, шатровые и пустотные, цены
Готовые плиты перекрытия относятся к категории сборных железобетонных изделий. Широко применяются при возведении многоэтажных домов, обустройстве дорог. В разных видах работ используются конструкции определенных габаритов и форм. Для облегчения процессов проектирования и строительства размеры были приведены к единому стандарту.
Характеристики
Железобетонные плиты перекрытия изготавливаются из так называемых конструкционных (с использованием крупнофракционного наполнителя) тяжелых и легких бетонных смесей. Основная функция – несущая.
Их популярность среди строителей обусловлена удобством укладки, быстротой монтажа и приемлемой ценой. Однако они имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ. К тому же бетонная конструкция не отличается водостойкостью, соответственно ее нельзя хранить долго под открытым небом без гидроизоляционной защиты.
Выпускаются в 3 видах:
1. Сплошные. Отличаются высоким уровнем прочности на сжатие, большой массой и низкими звуко- и теплоизоляционными свойствами.
2. Шатровые в виде лотка со сглаженными ребрами. При их использовании из проекта исключаются ригели и аналогичные балочные элементы. Позволяют упростить звукоизоляцию и отделку поверхностей внутри помещения, поднять уровень потолка без наращивания стен. Размеры железобетонной плиты перекрытия шатрового типа диктуются длиной и шириной комнаты, высота стандартна – 14-16 см.
3. Пустотные. Это наиболее востребованная разновидность ЖБИ. Они представляют собой параллелепипед с продольными пустотами трубчатого характера. Благодаря своей конструкции считаются более прочными на изгиб, выдерживают значительные нагрузки – до 1250 кг/м², размеры удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций.
Пустотные плиты перекрытия маркируются:
1П – однослойное железобетонное изделие – не более 12 см.
2П – аналогично предыдущему, но толщина составляет уже 16.
1ПК – многопустотные ЖБИ с внутренними полостями диаметром до 16 см. Высота – до 22 см.
2ПК – то же самое с сечением пустот до 14.
ПБ – пустотная конструкция толщиной 22.
Стандартные габаритные размеры многопустотных панелей перекрытия по ГОСТ 26434-85 приведены в таблице ниже.
Вес готового изделия доходит до 2500 кг.
Маркировка плиты перекрытия содержит полную информацию: вид, размеры, прочность на сжатие. К примеру, ПК 51.15-8 это:
ПК – многопустотная панель с трубообразными продольными полостями диаметром 15,9 см, высота – 22 см.
51 – длина в дм, то есть 5,1 м.
15 – ширина в дм – 1,5 м.
8 – нагрузка, которую она выдержит. В данном случае – 800 кгс/м².
Помимо стандартных выпускаются сплошные плиты перекрытия из ячеистых бетонов (газобетон и другие). Они довольно легкие, выдерживают незначительные нагрузки – до 600 кг, применяются в малоэтажном строительстве. Для создания прочного соединения производители выпускают шпунтованные изделия (шип-паз).
Монтаж сборных плит
Перед укладкой все основания выравниваются, при необходимости усиливаются кольцевым армированным поясом из монолитного железобетона шириной не менее 25 см, толщиной от 12 см. Перепады между противоположными капитальными стенами не должны быть более 1 см.
Сборные ЖБИ укладываются при помощи грузоподъемной техники вплотную, зазоры заполняются раствором. Для соединения в жесткий монолит используется метод анкеровки.
При установке плиты должны опираться на капитальную стену или фундамент участком панели шириной не менее 15-20 см. Щели между ЖБИ и межкомнатной перегородкой закладываются кирпичом или блоками из легких бетонов.
Стоимость ЖБИ
Благодаря тому, что состав перекрытия и размеры стандартизованы, политика предприятий направлена на сохранение стабильной цены. Средняя стоимость пустотных панелей приведена в таблице ниже.
Наименование Параметры, см Цена, рубли
ПК 21.10-8 210х100х22 2 800
ПК 21.12-8 210х120х22 3 100
ПК 25.10-8 250х100х22 3 300
ПК 25.12-8 250х100х22 3 700
ПК 30.10-8 300х100х22 3 600
ПК 30.12-8 300х120х22 4 000
Виды и стандартные размеры плит перекрытия
Как правило, для ограждения и придания жесткости зданиям любого типа применяют ЖБИ плиты перекрытия, которые отличаются своими размерами, в частности, длиной и шириной. Но никто не выбирает плиты, опираясь только на размеры, так как есть ещё разные конструкции, от которых зависят характеристики плиты.

Какие бывают виды плит перекрытия
Плиты перекрытия представляют из себя конструкции из бетона, внутри которых находится армированная сетка, предающая изделию жесткость и долговечность. Как правило, плиты делают из тяжелого и конструкционного бетона.

Наименование

Внешний вид

Особенности

Утолщенные 2ПБ

Плиты такого вида производятся не стандартно, без опалубки и имеют толщину до 265 мм

Монолитные или полнотелые (П, ПТ)

У монолитных плит есть большой плюс – это их прочность, однако, это достоинство нивелируется большим весом плиты, что оказывает большую нагрузку на фундамент здания

Пустотные (НВ, ПК, ПБ)

НВ разрабатываются методом препарирования в металлической форме, для производства ПК применяют опалубку, ПБ выполняется безопалубночной технологией

Ребристые (ПП, ПГ, ПР)

Такие плиты имеют большой спрос в регионах с повышенной сейсьмоактивностью, так как имеют хорошую устойчивость к вибрации.

Пустотные облегчённые (1,6 ПБ, ПНО, 3,1 ПБ)

Из трёх только ПНО изготавливается с использованием опалубки. Главным отличием является небольшая толщина, всего 160 мм, вместо 220 мм, используются только в зданиях с небольшим количеством этажей

Выше указаны не все типы перекрытий, есть ещё несколько:
Монолитные – взводятся в три шага – приготавливается опалубка, укладывается сетка из арматуры, форма заливается бетоном. Все процедуры выполняются непосредственно на месте. Этот метод применяется в большей мере для перекрытия пролётов нестандартной или сложной формы.

Сборно-монолитные – части для такого перекрытия разрабатываются на предприятии. После транспортировки на стройку устанавливаются балки, на которые укладываются детали, на балках располагается каркас из арматуры, затем производится заливка конструкции для получения цельной формы.

Сборные плиты серии ПК и ПБ
Плиты перекрытия ПБ и ПК чаще всего применяются в многоэтажном и малоэтажном строительстве. Технология производства таких плит является их основным отличием.
Плиты ПК изготавливаются при помощи опалубки и установки армирующей сетки, после этапов идет уплотнение изделия на специальном оборудовании.

Плиты ПБ изготавливаются по более высокотехнологичной схеме, без применения опалубки. Бетон выливают на специальный конвейер, который движется непрерывно. Таким образом получаются большие листы, которые в последствие разрезают на детали меньшей длинны.

Производство плит конструкции ПБ отличается выверенными геометрическими параметрами и гладкостью поверхности конечного изделия, это достигается путём применения современных технологических средств. Из-за отсутствия поперечного армирования, плиту можно разрезать, не теряя при этом в прочностных характеристиках.

Облегченные 1,6 ПБ, 3,1 ПБ и ПНО
В производстве используется тяжелый бетон:

1,6 ПБ и 3,1 ПБ – разрабатывается с применением непрерывного формирования.

ПНО – используется опалубка.

Единственное и самое важное их отличие состоит в сравнительно малой толщине, всего 160 мм. Именно за счет этого показателя они применяются только в постройках с небольшим количеством этажей.

Полнотелые плиты П и ПТ
Среди строителей такие плиты не имеют большой популярности. В основном их используют для сооружения каких-либо каналов, камер, подземных переходов, кладут вместо асфальта и под железные дороги.

Плиты ребристой конструкции
Ребристые ЖБИ отличаются от всех остальных наличием дополнительных ребер, придающих жесткости, так же эти ребра могут выступать в роли опоры при установке на стенах постройки. Можно так же найти плиты с дополнительными ребрами жесткости, которые проходят поперек.

Расшифровка знаков маркировки и основные технические параметры
Главными параметрами, по которым нужно выбирать плиты, являются показатели прочности и размера. В зависимости от типа плиты, несущая способность изменяется в пределах от 300 до 1600 кг на метр квадратный. Размеры плит разного вида отличаются.
Разновидность плиты и х максимальная длинна:

ПБ – 10,7 м.

ПК – 7,2 м.

ПГ, ПР – 11,9 м.

ПНО – 6,2 м.

1,6 ПБ и 3,1 ПБ – 9 м.

Согласно требованиям, утвержденным правительством, маркировка наносится набором чисел, специальным кодом, расшифровав который, можно выяснить характеристики. Непосредственно на изделиях присутствует маркировка, на ней отражены основные характеристики. Полную информацию о плитах можно узнать из документации, которую обязан предъявить производитель.

Размер плит для частного дома и расчет их количества
Обычно в проектно-технической документации здания содержится информация по размерам плит. Эту информацию высчитывает инженер, когда проектирует «коробку» будущего здания.
Но бывают и такие случаи, когда застройщик заказывает чертеж у сомнительных инженеров или вовсе берет какие-то чертежи из открытых источников. Если вы оказались в ситуации, когда нет никаких данных по плитам, в таком случае, нужно будет определиться с их количеством и габаритами самостоятельно:

Длина должна соответствовать длине пролётов, которые нужно перекрыть и добавить к этому расстояние для установки плиты на стену.

Ширину рассчитывают из количества ЖБИ, которые смогут перекрыть расстояние посреди несущих конструкций. При расчетах не учитываются несущие стены, и плиты на них не укладываются.

Иногда бывают случаи, что всё невозможно перекрыть плитами, в такой ситуации заливают промежутки при помощи опалубки и дополнительно укрепляют армированием. Щели между ЖБИ замазываются бетоном.
Очень важно правильно подобрать плиты нужного размера, чтобы закрыть все пролёты без резки. Пилить плиты перекрытия вообще нежелательно и опасно, но если возникла такая нужда, лучше нанять профессионалов или заказать резку на заводе.

Размеры плит перекрытия по стандарту
Нормы ГОСТ по размеру плит перекрытий:

Серия плиты

Длина, мм

Ширина, мм

Высота, мм

ПК

1600-7200

1000-1800

220

НВ

2900-7200

1000, 1200, 1800

220

ПНО

1600-6300

1000-1500

160

ПБ

1600-10800

1000-1500

220

2ПБ

1600-12000

1200-1500

265

3,1ПБ и 1,6ПБ

1600-9000

1000-1500

160

ПГ, ПР, ПП

6000 и 12000

1500 и 3000

300 и 400

П, ПТ

2400-6000

1200-6600

120 и 160

Вес и объём плит перекрытий в зависимости от размера:

Серия

Длина, м

Ширина, м

Вес, т

Объем, м3

ПК

1,6 – 7,2

1

0,52 – 2,12

0,35 – 1,58

1,2

0,62 – 2,58

0,42 – 1,9

2,4 – 7,2

1,5

1,18 – 3,4

0,79 – 2,37

ПБ

1,6 – 10,8

1

0,52 – 3,5

0,35 – 2,37

1,2

0,62 – 4,1

0,42 – 2,85

1,5

0,78 – 5

0,52 – 3,56

Высота ЖБИ
Толщина ЖБИ плит сери ПБ и ПК по стандарту соответствует 220 мм. Некоторые заводы производят более лёгкие варианты, которые в большей степени используются для возведения частных домов, высота которых составляет 160 мм.
У ребристых же плит толщина измеряется по продольным ребрам, обеспечивающим жесткость, и соответствует 400 и 300 мм.
Монолитные плиты серий ПТ и П обычно достигают высоты 160 и 120 мм соответственно. Малая толщина изделия обуславливается высокой прочностью из-за отсутствия пустых областей в теле.

Сравнение ЖБИ и монолитных плит
Как было уже указано ранее, монолитные плиты применяются в тех случаях, когда применение плит с завода не представляется возможным или вообще нецелесообразно. Стоит отметить, что монолитные плиты перекрытия имеют более высокие показатели надежности и долговечности.

Ещё несколько положительных качеств монолитных перекрытий:

Нет никаких стыков, которые придётся дополнительно замазывать.

Мизерные траты на процесс обработки в случае хорошей заливки.

Стоит помнить, что процедура установки такого перекрытия является дорогостоящим и очень трудоемким процессом. Сначала нужно установить опалубку, проверить её на протекания, уложить сетку из арматуры на специальные фиксаторы. После этих процессов приготовления идет заливка бетона. Сроки возведения постройки значительно продлятся, учитывая застывание бетона, которому нужно примерно 25 дней для полного укрепления и приобретения своих свойств.

При использовании уже готовых плит тоже есть свои плюсы:

Не нужно тратить драгоценное время на заливку бетона, армирование и ждать полного застывания.

У заводских плит точные размеры.

Разработка плит идёт со строгим соблюдением всех норм и правил на заводе.

Быстрый и легкий монтаж обеспечивается спецтехникой.

Следует отметить и стоимость перекрытия из готовых плит: оно будет намного дешевле, чем монолитное.

Как купить плиты перекрытия и не ошибиться?
Первым делом эксперты рекомендуют проверять наличие документации на продаваемый товар, у любого хорошего официального поставщика они должны быть и предоставляться по первому требованию. Если уже на этом этапе возникли проблемы, то есть риск купить некачественные изделия, которые были разработаны без соблюдения норм и правил производства. Нужно учитывать и сезонность, например, летом у заводов производителей есть целая очередь, которая может затянуться на месяц. Однако, бывают исключения, когда заказчики отказываются от заказа, и плиты отправляют на склад.
После поступления материалов на строительный объект нужно тщательно проверить каждую плиту на предмет дефекта: это могут быть любые трещины или сколы, которые образовались в процессе транспортировки, выгрузки или погрузки. ЖБИ с такими дефектами уже нельзя использовать для строительства зданий.

Правильное хранение и транспортировка ЖБИ плит
Для уменьшения риска возникновения повреждений или трещин нужно соблюдать некоторые правила хранения и особенно транспортировки ЖБИ. Плиты нужно перевозить на специальной технике. Лучше всего использовать плиты сразу после доставки, прямо с машины, в таком случае, не нужно будет хранить где-то плиты и несколько раз их перетаскивать, увеличивая тем самым шанс повредить.
Главные правила хранения плит:

Для транспортировки с двух сторон должны устанавливаться прокладки из дерева или другого материала, нельзя укладывать литы друг на друга.

Для хранения тоже следует применять прокладки из дерева, как показано на фотографии ниже.

Отдельного внимания требуют нижние плиты, расстояние от земли до нижней плиты должно быть от 20 см. Обеспечить это расстояние можно деревянным брусом.

Одна стопка плит не должна быть более двух с половиной метров.

Если соблюдать все эти несложные правила, можно значительно уменьшить риск повреждений как при транспортировке, так и при хранении на строительном объекте.

Если вам необходимо заказать плиты перекрытия, то следует обратиться в IS GROUP. Мы готовы предоставить различные конструкции, в любой регион страны. У нас вы сможете найти различные дорожные плиты, аэродромные плиты блоки ФБС, СВАИ, плиты перекрытия и многие другие плиты ЖБИ. Доставка осуществляется железнодорожным транспортом. Если в вашем городе нет компании, которая может обеспечить вас строительными материалами, то обязательно обратитесь к нам по телефону 8 (800) 300-66-56.
90000 Quartz Slab Size — How Big is a Slab of Quartz? 90001 90002 90003 90004 90005 90006 90004 90008 90006 90004 90011 90006 90004 90014 90006 90004 90017 90006 90004 90020 90006 90004 90023 90006 90025 Open Menu 90003 90004 Caesarstone International 90006 90004 Region: USA 90003 90004 Africa 90003 90004 Ghana 90006 90004 Kenya 90006 90004 Nigeria 90006 90004 South Africa 90006 90025 90006 90004 Asia Pacific 90003 90004 Australia 90006 90004 China 90006 90004 Indonesia 90006 90004 Japan 90006 90004 Malaysia 90006 90004 Philippines 90006 90004 Singapore 90006 90004 Thailand 90006 90004 Vietnam 90006 90025 90006 90004 Europe 90003 90004 Belarus 90006 90004 Belgium 90006 90004 Cyprus 90006 90004 Denmark 90006 90004 Estonia 90006 90004 Finland 90006 90004 France 90006 90004 Germany 90006 90004 Italy 90006 90004 Latvia 90006 90004 Lithuania 90006 90004 Malta 90006 90004 Netherlands 90006 90004 Norway 90006 90004 Norway 90006 90004 Norway 90006 90004 Poland 90006 90004 Portugal 90006 90004 Russia 90006 90004 Sweden 90006 90004 Turkey 90006 90004 United Kingdom 90006 90025 90006 90004 Latin America & Caribbean 90003 90004 Brazil 90006 90004 Chile 90006 90004 Colombia 90006 90004 Mexico 90006 90004 Panama 90006 90004 Peru 90006 90025 90006 90004 Middle East 90003 90004 Israel 90006 90025 90006 90004 North America 90003 90004 Canada 90006 90004 USA 90006 90025 90006 90025 90006 90004 Contact Us 90006 90025 Open Menu Carsarstone 90003 90004 90150 Collections 90003 90004 View All Colors 90006 90004 New Colors 90006 90004 Solaris — Outdoor Collection 90006 90004 Metropolitan 90006 90004 Classico 90006 90004 Supernatural 90006 90004 Concetto 90006 90004 Transform 90006 90004 Products Technical Info 90006 90004 Advantages 90006 90004 Manufacturing Process 90006 90025 90006 90025.90000 Minimum Standards for Structural Design | RCC Structures 90001 90002 Thumb rules for Structural Design | RCC Structures 90003 90004 I highly recommend use of advanced structural design software like ETabs or Staad Pro for design of structures. This is very important. There are so many variables in design of a structure that no minimum standards can be accurate. This guide can be used for design of very small structures, maybe up to G + 1 floors. But I would still recommend use of professional software.Every structural designer should learn these software. Use of manual methods is outdated. Manual method is only used for checks. Real design is done with the help of computers, with very advanced design concepts like pushover analysis, seismic analysis, wind loads simulation and many advanced methods. 90005 90006 90004 You can hire me for your structural design need. Contact me. 90005 90009 90002 Design of RCC Structural Components 90003 90004 In this article, I will discuss the minimum standards that can be followed for the design of RCC structural components of a structure, such as columns, beams, slab and foundation.We will also discuss the minimum safe standards for the reinforcing bars that are to be used for the design of the above mentioned Structural Components. 90005 90004 90015 Minimum cross-sectional dimension for a Column: 90016 is 9 «x 12» (225 MM x 300 MM) which is the minimum recommended size. I have designed hundreds of buildings, and never had the misfortune of any structural component ever failing due to loads. I always use M20 grade concrete for construction, as it is the minimum recommended grade of concrete is IS 456: 2000.Please do not skimp on the quality of concrete. The minimum steel in a 9 «x 9» column is 4 bars of 12 MM with stirrups of 8 MM steel rings at a distance of 150 MM centre to centre. In a 9 «x 12» column, I add two more bars, to take the total to 6 bars of 12 MM diameter. This design can be safe for up to G + 1 floors. But there are a lot of other factors involved. 90005 90004 90015 Also check out: 90016 90005 90004 Thumb rules for making a Column Layout 90005 90004 90005 90004 Construction on Site | Design of RCC Structures [/ caption] 90005 90004 90015 Minimum RCC beam size 90016 should not be less than 9 «x 9» (225MM X 225MM), with an additional slab thickness of 125 MM.I generally use a minimum of 4 bars, with 2 bars of 12 MM thickness in the bottom of the beam, and 2 bars of 10 MM at the top of the beam. I maintain a concrete cover of 40 MM. I recommend use of M20 grade of concrete (1 part cement: 1.5 parts sand: 3 parts aggregate: 0.5 parts water). 90005 90004 90015 Minimum thickness of RCC slab 90016 I recommend is 5 «(125MM) because a slab may contain electrical pipes embedded into them which could be 0.5» or more for internal wiring, which effectively reduces slab depths at certain places, causing cracking, weakening and water leakage during rains.So, a minimum thickness of 5 «should be maintained. 90005 90004 90015 Minimum size of foundation 90016 for a single storey of G + 1 building, where soil safe bearing capacity is 30 tonnes per square meter, and the oncoming load on the column does not exceed 30 tonnes, a size of 1m x 1m should be used. Minimum depth of footing should be atleast 4 ‘below ground level. It is recommended to go to depths up to had strata. 90005 90040 Reinforcing bar details (minimum) 90041 90004 90015 1. Columns: 90016 4 bars of 12mm steel rods FE 500 90005 90004 90015 2.Beams: 90016 2 bars of 12 mm in the bottom and 2 bars of 10 mm on the top. 90005 90004 90015 3. Slab 90016 90005 90004 90015 a) One Way Slab: 90016 Main Steel 8 MM bars @ 6 «C / C and Distribution Steel of 6 mm bars @ 6» C / C 90005 90004 90015 b) Two Way Slab: 90016 Main Steel 8 MM bars @ 5 «C / C and Distribution Steel of 8 mm bars @ 7» C / C 90005 90004 90015 4. Foundation: 90016 6 «of PCC layer comes first. Over than, a tapered or rectangular footing of 12 «thickness is minimum. Steel mesh of 8 mm bars @ 6 «C / C should be laid.In a 1m X 1m footing, this would consist of 6 bars of 8 mm on both portions of the steel mesh. 90005 90004 90002 90068 Related 90069 90003 90005 .90000 Standard Size Of Granite Slab 90001 90002 standard size of granite slab 90003 90002 Newstar natural stone granite paver tile are hot in outdoor decorate. During the past year, we export more than 8272 Square Meter to the United State and the Europe. 90003 90002 After learning about the Customs Data, we foud that more and more partners are asking for 90007 standard size of granite slab 90008 90007 90008. We hope we could help to catch the market. 90003 90002 Specifications 90003 90002 90003 90002 1.Kinds of Finished could be Done 90003 90002 2.Small Quantity OK 90003 90002 3.Paver Catalogue / Sample OK 90003 90002 4.Reply Enquiry ASAP .. 90003 90002 90003 90002 90003 90002 90003 90002 90007 Type: 90008 granite 90007 Place of Origin: 90008 Fujian China (Mainland) 90007 Brand Name: 90008 Newstar 90003 90002 90007 Model Number 90008: Natural stone 90007 Color: 90008 beige, red, black, grey etc 90007 Finishing: 90008 Polished, honed, bush hamered 90003 90002 90003 90002 90007 beige granite Size 90008 90003 90002 90003 90002 90007 granite tile, floor, wall size 90008 90003 90002 90007 granite half slab size 90008 90003 90002 90007 granite big slab size 90008 90003 90002 90007 granite stair size 90008 90003 90002 90003 90002 90003 90002 standard size of granite slab 90003 90002 90003 90078 90079 90080 90081 Tile 90082 90083 305x305x10mm 90082 90085 9 0080 90083 305x305x12mm 90082 90085 90080 90083 400x400x10mm 90082 90085 90080 90083 457x457x12mm 90082 90085 90080 90083 300x600x20mm 90082 90085 90080 90083 600x600x20mm 90082 90085 90080 90083 Stair 90082 90083 1000x330x20mm 90082 90085 90080 90083 Riser 90082 90083 1000x150x20mm 90082 90085 90080 90083 Slab 90082 90083 2400upx1200upx20mm / 30mm 90082 90085 90080 90083 Half slab 90082 90083 1800upx60up / 70upx20mm / 30mm 90082 90085 90080 90083 Granite colors 90082 90083 red, yellow, white, black, brown, pink, blue, green etc 90082 90085 90080 90083 Granite materail 90082 90083 G603.G623.G664.G687.G654.G687.G664, abosutely black, marple red, giallo cecilia sunny flower, baltic blue, verde butterfly, venitian golden, tropic brown, madura gold, tan brown, galaxy black etc 90082 90085 90080 90083 Finish: 90082 90083 Polished, Honed, Sandblasted, Chiseled, Sawn cut, 90082 90085 90080 90083 Packing: 90082 90083 By strong wooden bundles (for slab), wooden crates (for tile) 90082 90085 90080 90083 Usage 90082 90083 Tile, Paving, Flooring, Wall cladding, Mosaic, Countertop, Sculpture etc.90082 90085 90080 90083 Delivery Time 90082 90083 10-15 days since your confirming order. 90082 90085 90080 90083 Payments 90082 90083 T / T, 30% deposit, 70% balance paid before ship 90082 90085 90080 90083 Samples 90082 90083 free samples can be sent to check 90082 90085 90178 90179 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90007 Newstar 90008 is a professional stone supplier from China, with more than 12000 kinds of stones from 233 countries around the world.90003 90002 We have been in the stone supplying for more than 21 years, and won Alibaba Top 10 Global E-Business of year 2012. Addition, 90003 90002 winning a good reputation in granite, marble, also had good processing performance in countertops. 90003 90002 We keep our purpose: «Thoughtful pre-sale instructions, huge product system, professional quality inspection, fast delivery.» 90003 90002 Newstar is your best choice for you as a supplier of stone. 90003 90002 90003 90078 90079 90080 90211 90007 What can we guarantee? 90008 90082 90085 90080 90217 90002 90007 Fastest service 90008 90003 90002 90223 90224 We could learn about your requirement in the shortest time and reply by e-mail / phone within 24hours.90003 90082 90217 90002 90007 Short production time 90008 90003 90002 90223 90224 After your confirmation, 15-25days / Container, guarantee quick selling in your market. 90003 90082 90085 90080 90217 90002 90007 Reliable quality 90008 90003 90002 90223 90224 European A standard bring your customer back again and again., 20 inspectors who oversee each production stage, check piece by piece before shipment. 90003 90082 90217 90002 90007 One package service 90008 90003 90002 90223 90224 We can supply comprehensive service for you with professional production, sales, shipping and after-service team.90003 90082 90085 90080 90211 90007 One-Stop Sourcing 90008 90002 Stone Variety covers 80% from world. Processed to: 90224 1) Tiles & slabs 90224 2) Countertop & vanity tops 90224 3) Tub surround / show panels / soap dishes 90224 4) fireplace, sculpture, mosaic, medallion 90224 5) Paving stone, cobblestone 90224 6) all kins of natural stone products. 90003 90002 We also supply following accessories matching our granite & Marble countertop, vanity in Kitchen and Bathroom: 90224 1) Stainless Steel Sink (304 material, 18 Gauge) 90224 2) Ceramic undermount and drop-in sink 90224 3) Faucet (4 » or 8 «) 90224 4) PVC and Wooden Cabinet for Kitchen and Bathroom 90224 Stone Market covers 120 countries.Besides that, we have 6,000 square foot showroom for you to choose product directly. You could also chose your product directly. 90003 90082 90085 90178 90179 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90007 Lean more 90008 90003 90002 Please feel free to leave us your brief enquiry for more information. Our professional team shall attempt to return your enquiry as soon as we can. 90003 90002 Or you could click: 90007 Natural granite tile & slab 90008 for more granite colors 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90007 1) Free Quality Control 90008 90003 90002 90003 90002 For your orders, our QC team will check the quality from the beginning, take photos for every procedure, packing 90003 90002, loading into container.if you need, we will send the photos to you. 90003 90002 90003 90002 We would like to offer you the best quality / price / service … 90003 90002 90003 90002 90003 90002 90007 90008 90003 90002 90007 2) Free Stone samples 90008 90003 90002 90003 90002 we are willing to supply free samples in small size. Please inform us your express account number for freight collect.For the freight, after confirm the orders, 90003 90002 we will deduct the cost from the total invoice value.Thank you for your attention andunderstanding.90003 90002 90003 90002 90003 90002 90003 90002 90007 3) Free Our sales & service team — Strongest staff & Team, Prompt Answer 90008 90003 90002 90003 90002 Good sales & Service team, can help you save more cost and times, plus our professional knowledge, that is so easy for you to get your competitive and correct products. 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90007 Lean more 90008 90003 90002 More the granite items colors, pls visit more: Natural granite tile & slab 90003 90002 Newstar China is your best choose 90003 90002 90003 90002 90003 90002 90003 90002 High Quality, Competitive price, word-class services, is your best choice.90003 90002 90003 90002 90003 90002 90003 90002 Please leave us your brief enquiry, company contact information and quotation requirement at the Alibaba website. Our professional team shall attempt to return your enquiry as soon as we can. 90003 90002 90003 .90000 Shoe Size Charts, Men & Women, How to Measure 90001 90002 90003 Find your perfect shoe size easily. Shoe size charts for men, women and kids to convert sizes (US size, UK, Euro). Plus, easy how-to guide to measure foot length (printable). 90004 90005 90002 Two measurements are necessary to find you perfect shoe size: length and width of foot. Measure your foot length using this sizing guide or have it measured with a Brannock Device. As the US sizing systems differentiates between gender and age, you need to pick the right chart below: 90005 90002 Unsure how to read a chart? Check this cheat-sheet.90005 90010 Shoe Size Chart Men 90011 90012 90012 90002 Measure your foot and find the corresponding US size. Go for bigger size if in doubt or between numbers. 90005 90016 90017 90018 90019 Foot Length (inch) 90020 90019 US Men’s 90020 90023 90024 90025 90018 90027 7 2/3 90028 90027 0.5 90028 90023 90018 90027 7 5/6 90028 90027 1 90028 90023 90018 90027 8 90028 90027 1.5 90028 90023 90018 90027 8 1/6 90028 90027 2 90028 90023 90018 90027 8 1/3 90028 90027 2.5 90028 90023 90018 90027 8 1/2 90028 90027 3 90028 90023 90018 90027 8 2/3 90028 90027 3.5 90028 90023 90018 90027 8 5/6 90028 90027 4 90028 90023 90018 90027 9 90028 90027 4.5 90028 90023 90018 90027 9 1/6 90028 90027 5 90028 90023 90018 90027 9 1/3 90028 90027 5.5 90028 90023 90018 90027 9 1/2 90028 90027 6 90028 90023 90018 90027 9 2/3 90028 90027 6.5 90028 90023 90018 90027 9 5/6 90028 90027 7 90028 90023 90018 90027 10 90028 90027 7.5 90028 90023 90018 90027 10 1/6 90028 90027 8 90028 90023 90018 90027 10 1 /3 90028 90027 8.5 90028 90023 90018 90027 10 1/2 90028 90027 9 90028 90023 90018 90027 10 2/3 90028 90027 9.5 90028 90023 90018 90027 10 5/6 90028 90027 10 90028 90023 90018 90027 11 90028 90027 10.5 90028 90023 90018 90027 11 1/6 90028 90027 11 90028 90023 90018 90027 11 1/3 90028 90027 11.5 90028 90023 90018 90027 11 1/2 90028 90027 12 90028 90023 90018 90027 11 2/3 90028 90027 12.5 90028 90023 90018 90027 11 5/6 90028 90027 13 90028 90023 90018 90027 12 90028 90027 13.5 90028 90023 90018 90027 12 1/6 90028 90027 14 90028 90023 90018 90027 12 1 /3 90028 90027 14.5 90028 90023 90018 90027 12 1/2 90028 90027 15 90028 90023 90018 90027 12 2/3 90028 90027 15.5 90028 90023 90212 90213 90002 More about Men’s Shoe Size Charts here. 90005 90010 Women Shoe Size Chart 90011 90218 90218 90002 Use this technique or a Brannock Device to measure your feet. Convert by using this US women shoe size chart. 90005 90016 90017 90018 90019 Foot Length (inch) 90020 90019 US Women’s 90020 90023 90024 90025 90018 90027 7 1/3 90028 90027 1 90028 90023 90018 90027 7 1/2 90028 90027 1.5 90028 90023 90018 90027 7 2/3 90028 90027 2 90028 90023 90018 90027 7 5/6 90028 90027 2.5 90028 90023 90018 90027 8 90028 90027 3 90028 90023 90018 90027 8 1/6 90028 90027 3.5 90028 90023 90018 90027 8 1/3 90028 90027 4 90028 90023 90018 90027 8 1/2 90028 90027 4.5 90028 90023 90018 90027 8 2/3 90028 90027 5 90028 90023 90018 90027 8 5/6 90028 90027 5.5 90028 90023 90018 90027 9 90028 90027 6 90028 90023 90018 90027 9 1 /6 90028 90027 6.5 90028 90023 90018 90027 9 1/3 90028 90027 7 90028 90023 90018 90027 9 1/2 90028 90027 7.5 90028 90023 90018 90027 9 2/3 90028 90027 8 90028 90023 90018 90027 9 5/6 90028 90027 8.5 90028 90023 90018 90027 10 90028 90027 9 90028 90023 90018 90027 10 1/6 90028 90027 9.5 90028 90023 90018 90027 10 1/3 90028 90027 10 90028 90023 90018 90027 10 1/2 90028 90027 10.5 90028 90023 90018 90027 10 2/3 90028 90027 11 90028 90023 90018 90027 10 5/6 90028 90027 11.5 90028 90023 90018 90027 11 90028 90027 12 90028 90023 90018 90027 11 1 /6 90028 90027 12.5 90028 90023 90018 90027 11 1/3 90028 90027 13 90028 90023 90018 90027 11 1/2 90028 90027 13.5 90028 90023 90018 90027 11 2/3 90028 90027 14 90028 90023 90018 90027 11 5/6 90028 90027 14.5 90028 90023 90018 90027 12 90028 90027 15 90028 90023 90018 90027 12 1/6 90028 90027 15.5 90028 90023 90018 90027 12 1/3 90028 90027 16 90028 90023 90018 90027 12 1/2 90028 90027 16.5 90028 90023 90018 90027 12 2/3 90028 90027 17 90028 90023 90212 90213 90002 More about Women’s Shoe Size Charts here. 90005 90010 How to Read a Shoe Size Chart? 90011 90002 To find your shoe size, select the respective column in the shoe size chart with the size you already know (i.e. if you know that you have an 8 in U.S., pick the «US» column), and look there for the row with your number (in this example: 8). Then move horizontally with your finger to the column which corresponds to the size scale you are looking for (i.e. «UK»). 90005 90438 90438 How to Read Shoe Size Chart? 90002 If you are looking up your foot length in inches, please use the closest number in inches that is equal to, or slightly longer, than your foot. 90005 90010 Shoe Size Chart 90011 90002 US shoe size chart: From foot length in inches to US standard shoe size for mens and womens shoe size conversion.90005 90446 90446 Shoe Size Chart — US Shoe Size for Men and Women 90010 Shoe Size Conversion (International, MX, Euro etc.) 90011 90450 90450 90002 Use this international shoe size conversion chart for the most important sizes, like uk to us sizes shoes . 90453 Jump to Charts with all Shoe Size Conversions> (International, MX, Euro, UK, Centimeters etc.) 90454 90005 90016 90017 90018 90019 US Men’s 90020 90019 US Women’s 90020 90019 UK 90020 90019 EU 90020 90019 MX (cm) 90020 90019 JP (cm) 90020 90023 90024 90025 90018 90475 90027 1 90028 90475 90027 31 90028 90027 18 90028 90027 18 90028 90023 90018 90475 90027 1.5 90028 90475 90027 31.5 90028 90027 18.5 90028 90027 18.5 90028 90023 90018 90027 0.5 90028 90027 2 90028 90027 0 90028 90027 32 90028 90027 19 90028 90027 19 90028 90023 90018 90027 1 90028 90027 2.5 90028 90027 0.5 90028 90027 32.5 90028 90027 19.5 90028 90027 19.5 90028 90023 90018 90027 1.5 90028 90027 3 90028 90027 1 90028 90027 33 90028 90027 20 90028 90027 20 90028 90023 90018 90027 2 90028 90027 3.5 90028 90027 1.5 90028 90027 33.5 90028 90027 20.5 90028 90027 20.5 90028 90023 90018 90027 2.5 90028 90027 4 90028 90027 2 90028 90027 34 90028 90027 21 90028 90027 21 90028 90023 90018 90027 3 90028 90027 4.5 90028 90027 2.5 90028 90027 34.5 90028 90027 21.5 90028 90027 21.5 90028 90023 90018 90027 3.5 90028 90027 5 90028 90027 3 90028 90027 35 90028 90027 22 90028 90027 22 90028 90023 90018 90027 4 90028 90027 5.5 90028 90027 3.5 90028 90027 35.5 90028 90027 22.5 90028 90027 22.5 90028 90023 90018 90027 4.5 90028 90027 6 90028 90027 4 90028 90027 36.5 90028 90027 23 90028 90027 23 90028 90023 90018 90027 5 90028 90027 6.5 90028 90027 4.5 90028 90027 37 90028 90027 23.5 90028 90027 23.5 90028 90023 90018 90027 5.5 90028 90027 7 90028 90027 5 90028 90027 37.5 90028 90027 24 90028 90027 24 90028 90023 90018 90027 6 90028 90027 7.5 90028 90027 5.5 90028 90027 38 90028 90027 24.5 90028 90027 24.5 90028 90023 90018 90027 6.5 90028 90027 8 90028 90027 6 90028 90027 39 90028 90027 25 90028 90027 25 90028 90023 90018 90027 7 90028 90027 8.5 90028 90027 6.5 90028 90027 39.5 90028 90027 25.5 90028 90027 25.5 90028 90023 90018 90027 7.5 90028 90027 9 90028 90027 7 90028 90027 40 90028 90027 26 90028 90027 26 90028 90023 90018 90027 8 90028 90027 9.5 90028 90027 7.5 90028 90027 40.5 90028 90027 26.5 90028 90027 26.5 90028 90023 90018 90027 8.5 90028 90027 10 90028 90027 8 90028 90027 41.5 90028 90027 27 90028 90027 27 90028 90023 90018 90027 9 90028 90027 10.5 90028 90027 8.5 90028 90027 41.5 90028 90027 27.5 90028 90027 27.5 90028 90023 90018 90027 9.5 90028 90027 11 90028 90027 9 90028 90027 42.5 90028 90027 28 90028 90027 28 90028 90023 90018 90027 10 90028 90027 11.5 90028 90027 9.5 90028 90027 43.5 90028 90027 28.5 90028 90027 28.5 90028 90023 90018 90027 10.5 90028 90027 12 90028 90027 10 90028 90027 44 90028 90027 29 90028 90027 29 90028 90023 90018 90027 11 90028 90027 12.5 90028 90027 10.5 90028 90027 44.5 90028 90027 29.5 90028 90027 29.5 90028 90023 90018 90027 11.5 90028 90027 13 90028 90027 11 90028 90027 45.5 90028 90027 30 90028 90027 30 90028 90023 90018 90027 12 90028 90027 13.5 90028 90027 11.5 90028 90027 46 90028 90027 30.5 90028 90027 30.5 90028 90023 90018 90027 12.5 90028 90027 14 90028 90027 12 90028 90027 46.5 90028 90027 31 90028 90027 31 90028 90023 90018 90027 13 90028 90023 90212 90213.
No related posts.
