Инструкция по сборке полочного стеллажа серии СтМ
Последовательность сборки стеллажа СтМ.
1. Стеллаж СтМ состоит из четырёх стоек СтМ в комплекте (Рис.1), полок-комплектов СтМ нужного количества (Рис.2):
Рис. 1
Рис. 2
1.1. Стойка СтМ с комплекте состоит из — стойки СтМ с пластиковым подпятником СтМ и двух косынок СтМ (Рис.3) в комплекте с крепежом м 6х14, (2-а комплекта крепежа на одну косынку СтМ).
1.2. Полка-комплект СтМ состоит из двух траверс СтМ (Рис. 4) (длина которых зависит от глубины стеллажа), необходимого количества полок СтМ, комплектов крепежа м6х14 и клипс-фиксаторов СтМ.
Рис. 3
Рис. 4
Комплектующие Стеллажа СтМ: | ||||
---|---|---|---|---|
1.1. | Стойка СтМ | Подпятник СтМ | Косынка СтМ | Крепёж м6х14 |
Стойка СтМ в комплекте |
1 |
1 |
2 |
4 |
1. 2. | Полка СтМ | Траверса СтМ | Крепёж М6х14 | Клипса- фиксатор м6х18 |
Полка-комплект СтМ Хх300 |
3 |
2 |
16 |
4 |
Полка-комплект СтМ Хх400 |
4 |
2 |
16 |
6 |
Полка-комплект СтМ Хх500 |
5 |
2 |
16 |
8 |
Полка-комплект СтМ Хх600 |
6 |
2 |
16 |
10 |
Полка-комплект СтМ Хх700 |
7 |
2 |
16 |
12 |
|
8 |
2 |
16 |
14 |
Х – длина полки
2.
Сборка стеллажа СтМ:— В нижней части каждой стойки установите пластиковый подпятник СтМ.
— Две стойки в сборе с подпятниками соединить между собой траверсами СтМ при помощи 2-х болтов М6х14 и, 2-х гаек М6,крепёж сначала устанавливается так чтобы ряд из 4-х отверстий был свободен для дальнейшей установки полок.
— Устанавливая траверсы СтМ, распределите их по высоте стоек согласно необходимому расстоянию между полками (Рис. 5).
Рис. 5
Рис. 6
3.
Если Вы намерены собирать стеллажи в линию, то траверсы СтМ устанавливайте сразу с обеих сторон собираемой боковины стеллажа (Рис.6).
Примечание: * при установке нескольких стеллажей в ряд, полки могут крепится на одну боковину с двух сторон как на одном уровне, так и на разных.
4. Соберите еще одну боковину стеллажа (повторите п.2.).
5.
Установка полок СтМ (Рис. 7):
— опустите одну сторону полки на траверсу до упора на первой боковине, а затем установите противоположный край полки на противоположной траверсе второй боковины и закрепите болтами и гайками м6.
— Установите Косынки СтМ и закрепите их крепежом. Косынки СтМ устанавливаются на каждую полку по 4 шт. (Рис. 8).
— Установите все полки на необходимые высоты.
— Закрепите полки СтМ друг с другом с помощью клипс-фиксаторов СтМ.
6. Установите стеллаж и протяните весь болтовой крепёж.
Заказать расчет Перезвонить Вам
Как собрать стеллаж ТСУ
Хотите узнать особенности и последовательность сборки стеллажа ТСУ? Читайте нашу статью!
Что такое стеллаж ТСУ, для чего он нужен?
Универсальный стеллаж ТСУ является отличным вариантом для организации складской системы любого размера.
Пошаговая инструкция по сборке стеллажа ТСУ
Первым делом нужно взять стойку и стяжки. Затем поперечина и стяжки опоры вставляются в 1-й паз от одного из краёв стойки.
Так же проводим манипуляции со 2-й стойкой. С торцов стоек вставляются стяжки опоры, таким образом получается спаренная стойка.
Далее следует определиться с высотой, на которой будут расположены полки. На спаренных стойках (на одинаковой высоте) вмонтируйте кронштейны для будущих полок.Спаренные стойки поставьте на расстоянии 7—10 см (зависит от типа полок) кронштейнами внутрь.
Одну сторону полок нужно опустить до упора на кронштейны, а на вторую сторону нужно с усилием нажать до полного зацепления.
Зацепы крестовины жёсткости вставляются в отверстия торца противоположных спаянных стоек на одинаковом уровне, после чего их следует согнуть на 45 градусов в сторону центра стеллажа.
Пластины крестовины соединяются при помощи двух талрепов (крюк к крюку).
Готово! Стеллаж можно использовать!
Почему стеллажи ТСУ называются быстросборными?
Схема сборки стеллажей
Выберите категорию:
Все Акции месяца Холодильное оборудование » Витрины холодильные »» Холодильные и морозильные витрины »» Кондитерские витрины »» Настольные витрины »» Тепловые витрины »» Витрины для мороженого »» Витрины для промо акций »» Расчётные прилавки » Морозильные лари »» Морозильные лари с гнутым стеклом »» Морозильные лари с прямым стеклом »» Морозильные лари с глухой крышкой »» Морозильные лари для уличной торговли » Горки холодильные » Шкафы холодильные » Ларь-бонеты » Морозильные бонеты » Горки холодильные со стеклянным фронтом » Холодильные столы для рынков » Горки холодильные для цветов » Медицинские холодильники » Шкафы шоковой заморозки » Стандартные холодильные камеры » Моноблоки и сплит-системы »» Сплит-системы »» Моноблоки »» Дополнительное оборудование » Холодильные камеры со стеклянным фронтом » Холодильные камеры для цветов » Система «Пар-туман» Торговое оборудование » Стеллажи Русь » Стеллажи Купец » Ценникодержатели » Навеска для перфорации » Стеллажная система be shelf! » Дискаунтерные стеллажи » Интегрированные стеллажи » Овощные развалы » Прикассовая зона »» Кассовые боксы »» Шкафы сумочные »» Сетчатое оборудование »» Калитки, флажки, ограждения »» Покупательские корзины »» Покупательские тележки »» Грузовые тележки »» Отбойники для тележек »» Покупательские столы »» Сигаретные диспенсеры »» Кофе-модули »» Кассовые модули be cash! » Хлебные стеллажи » Стеллажные системы CARBOMA » Полочные разделители » Модульное торговое оборудование be bloks! » Торговая мебель »» Типовая мебель Русь »» Ламинированная ДСП »» Сетки настенные Складские стеллажи » Архивно-складские стеллажи »» Готовые стеллажи »» Элементы стеллажей » Грузовые стеллажи » Мобильные стеллажи » Стеллажи для метизов и крепежа Хлебопекарное оборудование Промышленный холод » Холодильные двери » Двери специального назначения »» Маятниковые двери пленочные МДПл »» Маятниковые двери с фиксацией »» Маятниковые двери пластиковые »» Технологические двери » Камеры для созревания сыров » Камеры для фармацевтики » ПВХ завесы » Холодильные машины »» Компрессорно-конденсаторные агрегаты »» Компрессорно-ресиверные агрегаты » Обследование холодильных камер тепловизором » Хранение овощей и фруктов » Шоковая заморозка » Строительство холодильных складов » Строительство из сэндвич-панелей » Обогрев полов холодильных камер » Откатные противопожарные двери » Кондиционеры »» Настенные кондиционеры »» Напольно-потолочные кондиционеры »» Кассетные кондиционеры Холодильные комплектующие » Фреон » Труба медная, капиллярная трубка » Теплоизлоляция K-FLEX » Фитинги »» Фитинги в дюймах »» Фитинги в метрике » Холодильные компрессоры » Воздухоохладители » Конденсаторы воздушного охлаждения » Осевые вентиляторы » Масла и химические компоненты » Припой » Ресиверы, маслоотделители, отделители жидкости » Инструмент »» Электронные измерительные приборы »» Инструмент для обработки труб »» Вакуумные насосы и манометрическое оборудование »» Оборудование для пайки » Кронштейны для кондиционеров » Линейные компоненты и приборы автоматики »» Реле давления »» Смотровые стекла »» Соленоидные вентили »» Фильтры »» Запорная арматура »» Электродвигатели вентиляторов »» Виброгасители »» Электронные приборы »»» Электронные контроллеры производства Eliwell »»» Датчики давления BECOOL »»» Электронные приборы производства Dixell »» Электронные регуляторы уровня масла »» Терморегулирующие вентили, расширительные вставки »»» Терморегулирующие вентили серии T2 и TE2 (DANFOSS) »»» Терморегулирующие вентили серии TE (DANFOSS) » Теплоизоляционные подвесы » Капиллярные трубки, фитинги » Электрика
Производитель:
ВсеPolairBrandfordCarbomaCryspiFrostorISOLAItalfrostLevinPozisSholsUnitАриадаГефестИрбисКрокусЛинкМарихолодмашНОВАТЕК ЭлектроПакс МеталлПолюсПрайдРусьСнежЦитадельBalluLessarIRBISTecumsehАбботтCubigelUni-posMarkitcartBecoolBELIEFHessenROTHENBERGERSTELLAFELDERCastolin EutecticOptimaIntercoldBONVINIПрометШТРИХ-МLinnafrostFROSTORbe bloks!ISAИнейAbatManeuropDanfossBitzerEmbracoSecopTecumsehKARYERSunisoLU-VEПрофхолодАСК-холод
Как собрать стеллаж — Официальный представитель stahler!
Из чего состоит стеллаж?
1-Стойка Стойка -это профильная труба сечением 30х80мм. , толщина стенки 3мм.
Стойки имеют высоты: от 1м до 2,7м 1000, 1100, 1150, 1300, 1350, 1400, 1450,ш 1500,1550, 1600, 1650, 1700, 1750, 1800, 1850, 1900, 1950, 2000, 2050, 2100, 2150, 2200, 2250, 2300, 2350, 2400, 2450, 2500, 2550, 2600, 2650, 2700
Сечение стоек бывает: Стойка является основанием и опорой стеллажа.
Стойка состоит из деталей :
База Стойка с двухсторонней перфорацией 30х80мм
Опора (регулировочные винты) 2шт идут в комплекте с базой.
Стойки делятся : Г-Образная (односторонняя).
Применяется при сборке:
Позволяет размещать полки товарами только фронтальной стороны.
Т-Образная (двухсторонняя , она же островная).
Применяется при сборке: островного стеллажа, который позволяет разместить полки с товаром с двух сторон.
4-Панель сплошная L=1 000 H=400 Панели H-400 служат стяжкой стеллажа, которые увеличивают весовую нагрузку конструкции, а также заполняет пустое пространство и служат фоном размещаемого товара в магазине.
5-Панель сплошная L=1 000 H=150 Панели H-150 служат стяжкой стеллажа, которые увеличивают весовую нагрузку конструкции, а также заполняет пустое пространство и служат фоном размещаемого товара в магазине.
6-Полка G=470 L=1 000 Полка комплектуется двумя конштейнами, которые устанавливаются в стойку на необходимую высоту и нужный угол, для выкладки товара.
Навесная полка
7-Кронштейн (комплект)
Базовая полка
3-Плинтус
Стеллаж русь схема сборки
Стеллаж СК100
Основные элементы стеллажа СК100
Поз. | Наименование |
1 | Стойка 80 СК100.00.00.021 |
2 | Панель задняя СК100.00.00.001 |
3 | Панель фриза СМ100.00.00.002 |
4 | Полка 300 СМ100.05.00.000СБ |
Полка 400 СМ100.06.00.000СБ | |
Полка 500 СМ100.07.00.000СБ | |
5 | Кронштейн 300 СМ100.00.00.006 |
Кронштейн 400 СМ100.00.00.007 | |
6 | Боковина 500 СК100.19.00.000 |
7 | Опора 80 СК100.31.00.000 |
Стойка (* — Специальный заказ)
Стойка 80 | |
HxL, мм | Обозначение |
80×2200 | СК100.00.00.021 |
80×1400* | СК140. 00.00.021* |
80×1600 | СК160.00.00.021 |
80×1700* | СК170.00.00.021* |
80×1900* | СК190.00.00.021* |
80×2100* | СК210.00.00.021* |
80×2400 | CK240.00.00.021 |
80×2500* | СК250.00.00.021* |
80×2700* | СК270.00.00.021* |
80×2900* | СК290.00.00.021* |
Стойка 100 | |
HxL, мм | Обозначение |
100×2200* | СК100.00.00.022* |
100×1400* | СК140.00.00.022* |
100×1600* | СК160.00.00.022* |
100×1700* | СК170.00.00.022* |
100×1900* | СК190. 00.00.022* |
100×2100* | СК210.00.00.022* |
100×2400* | СК240.00.00.022* |
100×2500* | СК250.00.00.022* |
100×2700* | СК270.00.00.022* |
100×2900* | СК290.00.00.022* |
Панель задняя
L, мм | Обозначение |
650 | СК065.00.00.001 |
800 | СК080.00.00.001 |
1000 | СК100.00.00.001 |
1250 | СК125.00.00.001 |
1325 | СК132.00.00.001 |
Панель фриза
L, мм | Обозначение |
650 | СМ065.00.00.002 |
800 | СМ080. 00.00.002 |
1000 | СМ100.00.00.002 |
1250 | СМ125.00.00.002 |
1325 | СМ132.00.00.002 |
Полка
HxL, мм | Обозначение |
300×650 | СМ065.05.00.000СБ |
300×800 | СМ080.05.00.000СБ |
300×1000 | СМ100.05.00.000СБ |
300×1250 | СМ125.05.00.000СБ |
300×1325 | СМ132.05.00.000СБ |
400×650 | СМ065.06.00.000СБ |
400×800 | СМ080.06.00.000СБ |
400×1000 | СМ100.06.00.000СБ |
400×1250 | СМ125.06.00.000СБ |
400×1325 | СМ132. 06.00.000СБ |
HxL, мм | Обозначение |
500×650 | СМ065.07.00.000СБ |
500×800 | СМ080.07.00.000СБ |
500×1000 | СМ100.07.00.000СБ |
500×1250 | СМ125.07.00.000СБ |
500×1325 | СМ132.07.00.000СБ |
600×650 | СМ065.08.00.000СБ |
600×800 | СМ080.08.00.000СБ |
600×1000 | СМ100.08.00.000СБ |
600×1250 | СМ125.08.00.000СБ |
600×1325 | СМ132.08.00.000СБ |
Кронштейн (* — Специальный заказ)
L, мм | Обозначение |
200* | СК100. 00.00.002* |
300 | СМ100.00.00.006 |
400 | СМ100.00.00.007 |
500 | СМ100.00.00.008 |
600 | СМ100.00.00.009 |
Боковина (* — Специальный заказ)
L, мм | Обозначение |
400* | СК040.19.00.000* |
500 | СК100.19.00.000 |
600 | СК060.19.00.000 |
700 | СК070.19.00.000 |
800* | СК080.19.00.000* |
Опора (* — Специальный заказ)
L, мм | Обозначение |
80 | СК100.31.00.000 |
100* | СК100.32.00.000* |
Торговые стеллажи «Русич»
Стеллажи в наличии на складе! Мы поддерживаем складской запас стандартных деталей на складе чтобы Вы могли быстро получить необходимый комплект стеллажей! Звоните, приезжайте и забирайте! Мы организуем оперативную и экономичную доставку стеллажей по Москве! Минимальная стоимость доставки по Москве в пределах МКАД!Мы отгружаем стеллажи во все регионы России! Отправляем стеллажи сборным грузом через специализированные транспортные компании: Автотрейдинг, ПЭК, Деловые линии, Желдорэкспедиция и др.
Пристенный торговый стеллаж 650х500х2070 ммКассовые боксы для магазинов любого формата
Холодильное оборудование ARNEG по специальным ценам
Металлические покупательские тележки от 60 до 240 л
Cерия СМС
Стеллажи «Русь» серии СМС предназначены для демонстрации и хранения промышленных и продовольственных товаров, установленных как на полках, так и на европоддонах.
Конструкция стеллажа позволяет собирать линию из любого количества секций, а также компоновать двухсторонние стеллажи.
Торговые стеллажи подразделяются на пристенные (односторонние) и островные (двухсторонние) и характеризуются высотой, длинной и шириной.
Пристенные стеллажи СМС2, СМС3, и СМС6 могут быть высотой 160, 190, 220, 250 и 290 см.
Островные стеллажи СМС4, СМС5, СМС7 высотой 160, 190 и 220 см.
Длина всех стеллажей определяется длиной траверс и может быть 130, 200, 250 и 260 см.
В зависимости от требуемой нагрузки траверсы изготавливаются из прямоугольной трубы 40х60 или 40х80 мм.
На траверсы устанавливаются наборные полки шириной 150 и 200 мм., длиной 650, 718 или 800 мм. в зависимости от типа стеллажа.
Любой стеллаж состоит из стоек, траверс и полок.
Их комбинация определяет тип стеллажа.
Стойки пристенных стеллажей представляют собой монолитную сварную конструкцию.
Стойка островного стеллажа состоит из двух крайних стоек и одной средней, соединяющихся при сборке болтами М8.
Траверсы стеллажей СМС2-СМС7 представляют собой прямоугольную стальную трубу сечением 40х60 или 40х80 мм. с приваренным по всей длине уголком. На пристенный стеллаж устанавливаются траверсы одного вида, на островной — траверсы двух видов. Один вид — как у пристенных стеллажей (устанавливается на крайние стойки), второй вид — траверсы средние (устанавливаются на крайние стойки).
По желанию клиента всё оборудование может быть окрашено в любой цвет согласно международной палитре RAL.
Предельно допустимые нагрузки на стеллажи | Предельно допустимые нагрузки на стеллажи |
Стеллажи Русь от призводителя | Москва
Открытие любого магазина, направленного на работу с покупателями, подразумевает качественное оформление торгового зала. От того, насколько удобно будет клиенту сориентироваться в ассортименте, быстро найти подходящий товар и как комфортно находиться в торговой точке, зависит объем продаж, а значит, и прибыль предпринимателя.
Торговые стеллажи Русь для магазина – это интересное решение для компаний, осуществляющих торговлю продуктами питания, канцтоварами, книгами и мелкими бытовыми изделиями.
Какие требования предъявляются к оборудованию?
Помимо соблюдения санитарных норм, следует учитывать особенности продукции, которая будет реализовываться в торговом зале. Так, стеллажи Русь разработаны для отдельных видов товара. В линейке производителя представлены овощные, хлебные, кондитерские, книжные. По способу установки стеллажи делятся на угловые, пристенные, торцевые и островные.
Стеллажные системы Русь оснащены фризами и другими специальными приспособлениями, делающими использование изделий максимально комфортным и безопасным.
Когда нужно заказывать стеллажи?
Стеллажи Русь для магазина подходят для залов любой площади и планировки. Однако, чтобы помещение было приспособлено для продажи тех или иных изделий, целесообразно заранее спланировать расстановку торгового оборудования, отдельно выделить кассовую зону.
Специалисты компании предоставляют услугу составления дизайн проект магазина бесплатно. Еще до начала проведения ремонта предприниматель сможет увидеть, как будет выглядеть торговый зал. Это позволит предусмотреть все детали, а значит, купить стеллажи Русь правильной комплектации.
Бесплатный дизайн проект магазина – выигрышное решение для уже функционирующих компаний. Возможно, перестановка в торговом зале позволит оптимизировать торговую площадь и привлечь новых покупателей.
Обращаясь к профессионалам, клиенты могут воспользоваться не только услугами по составлению дизайн-проекта, но и заказать монтаж стеллажей. Сборка торгового оборудования, выполненная специалистами, позволит продлить срок эксплуатации изделий, а также сэкономит время.
Где заказать?
Стеллажная система Русь производится Костромским производителем уже более тридцати лет. За это время было неоднократно подтверждено качество и долговечность изделий.
Привлекательная на стеллажи Русь цена и отличное качество – залог успешного развития бизнеса. Выбрать понравившиеся модели, а также заказать сборку стеллажей можно на сайте.
Остались вопросы? Задайте их прямо сейчас, позвонив по телефону, отправив запрос по электронной почте или заполнив форму заявки на сайте.
Монтаж стеллажей — инструкция
Монтаж
Подготовка стеллажей к монтажу. Инструкция.
1. Проверить наличие всех элементов конструкции согласно спецификации.
2. Провести внешний осмотр деталей на предмет повреждений.
З. Произвести осмотр площадки, убедиться в соответствии основания (пола), отсутствии помех для проведения монтажных работ, освободить площадку, осмотреть потолок помещения с учетом высоты боковых стоек стеллажа. Осмотр площадки проводить в присутствии представителя заказчика от службы главного инженера с подписанием акта.
4. Проверить неплоскостность основания (уклон не более 0,002).
Порядок монтажа.

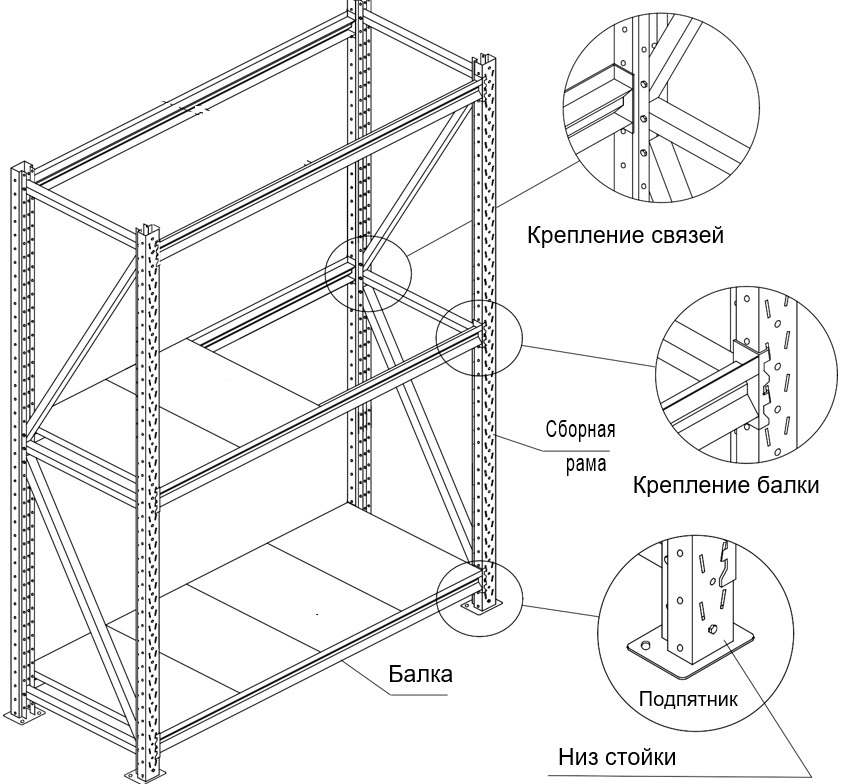

1. Разложить стойки и диагонали, согласно схемы сборки рам (Рис. 1).
2. Подготовить сепараторы и болты
З. Собрать рамы при помощи ключей (гайковертов)
4. Разложить рамы согласно схемы (планировки) установки стеллажей параллельно направлению ряда с интервалом между пятками примерно равной длине балки, т.е. верхняя часть боковой стойки будет лежать на нижней части соседней боковой стойки. Рамы должны быть установлены относительно друг друга согласно Рис. 4.
5. Разложить балки рядом с боковыми стойками в интервале между пятками соседних боковых стоек в количестве, необходимом на секцию стеллажа (но не менее двух).
6, Поднять в вертикальное положение первую боковую стойку вручную, придерживая нижнюю часть (опоры, пятки) усилиями трех-четырех человек (или с помощью специальной техники) и удерживать ее в вертикальном положении.
7. Аналогично поднять в вертикальное положение вторую боковую стойку и удерживать ее.
8. Установить балку коннекторами кронштейна в отверстие перфорации боковой стойки на нужную высоту (согласно схеме расположения стеллажей). Установить фиксатор, предохраняющий от выхода коннекторов из отверстий перфорации (Рис.3).
9. Аналогично установить вторую продольную балку напротив, Конструкция из 2-х рам и 2-х балок получила начальную устойчивость и является базовой для стыковки следующих секций.
ВНИМАНИЕ! Не допускается при стыковке деталей стеллажа использовать металлический молоток (кувалду), наносить удары, приводящие к деформации и порче лакокрасочного покрытия. При несовпадении зацепов продольной балки с отверстиями перфорации боковой стойки, используя монтажку, отклонить боковую стойку в её плоскости от вертикального положения и совместить зацепы с отверстиями для стыковки, под пятку подложить выравнивающие пластины.
10. После сборки всех рядов стеллажей проверить расстояние проездов, выровнять ряды и прикрепить опоры к полу помещения.
ВНИМАНИЕ! При сверлении отверстий под анкеры согласовать места сверления отверстий с представителем заказчика на предмет скрытой электропроводки и других коммуникаций. При сверлении использовать резиновые перчатки и не допускать касание металлоконструкц
Применяемый инструмент.
- Резиновая киянка — (500г)
- Монтажка
- Рулетка
- Пассатижи
- Молоток слесарный
- Гайковерт с головками
- Дрель (перфоратор)
- Сверла — диаметр — 10,12,14
- Мел, маркер
- Шнур
- Уровень строительный
Контроль, сдача смонтированных стеллажей.
1. Проверить правильность установки рядов стеллажей, проездов, зазоров между рядами стеллажей согласно схеме расположения для конкретного помещения.
2. Проверить неперпендикулярн
З. Проверить конструкцию стеллажей на наличие дефектов, повреждений, нарушения лакокрасочного покрытия, установку фиксаторов.
4. Подписать акт сдачи-приемки выполненных работ.
Вам нужен монтаж стеллажей на складе, предприятии, в магазине? Мы выезжаем в любой регион России, устанавливаем оборудование недорого и оперативно.
— Хотите нестандартный проект? Мы беремся за любые задачи!
— Ваши склады далеко от столицы? Для нас это не проблема.
— Нужен текущий ремонт и техобслуживание? Звоните – приедем и сделаем!
Обращайтесь за консультацией по телефону, или оставьте заявку на сайте и мы ответим в течение часа.
Услуги — Монтаж стеллажей
В складской логистике и сфере торговли, стеллажи различной конфигурации попросту необходимы и поэтому применяются практически в каждом складском комплексе. Сборка металлического стеллажа любого типа должна осуществляться исключительно специалистами, имеющими соответствующий уровень квалификации.
От опыта и уровня профессионализма сборщиков и монтажников зависит дальнейшая функциональность складского или торгового оборудования, срок службы, а также безопасность хранения и обработки грузов. Обратившись к нам, Вы получите услуги высокого качества – для вас будет осуществлена установка и монтаж складских стеллажей стационарного, передвижного, консольного, мезонинного и любого иного типа.
Наши Специалисты
К предоставлению сборочных и монтажных услуг будут привлечены специалисты, имеющие практический опыт работы от 2 до 10 лет. Это дает гарантию, что в процессе работы будет неукоснительно соблюдена схема сборки стеллажа, насколько сложной она бы не была. Качество работ базируется на ряде предварительных работ таких как: замеры помещений, оказание консультаций, разработка проекта, подбор стеллажей с учетом Ваших индивидуальных потребностей. Так же, одновременно с выполненением Вы можете заказать инсталляцию любого специфического торгового оборудования.
Как мы работаем?
На основе предварительных замеров наши специалисты сделают расчеты, опираясь на которые специалисты компании предложат Вам оптимальную конфигурацию металлических стеллажей, и их наиболее эффективное расположение в помещении. Все помещение склада будет распланировано таким образом, чтобы обеспечить максимальный доступ к товару для персонала и складской техники. На этом этапе Вами могут быть получены консультации, касающиеся сборки стеллажей, наряду с предложениями по оптимизации складских и логистических процессов в компании.
На сайте нашей компании вы можете заказать монтаж стеллажного оборудования в Челябинске по выгодным для Вас ценам. Мы оперативно приедем по Вашей заявке в удобное время! Ознакомиться с ценами на монтаж стеллажного оборудования можно связавшись с нами по телефонам +7 351 2480274 и +7 922 0154141 или написать нам на электронную почту pao@tds-ural. ru
Как собрать стеллаж для поддонов Teardrop
Предпочитаете смотреть видео? Перейдите к видеоверсии этого руководства, нажав здесь >>.
Сборка стеллажа для поддонов
Как и почти все, что вы собираете, правильная сборка стеллажа для поддонов важна, если вы хотите, чтобы он работал должным образом. Если вы установите стеллажи для поддонов неправильно, это может привести к опасным последствиям, таким как падение стеллажа и повреждение ваших продуктов. Собственно сборка стеллажа довольно проста, но весь процесс от выбора стеллажа до фактической загрузки вашего инвентаря может занять некоторое время.
Во-первых, убедитесь, что у вас есть подходящие стеллажи для поддонов
Перед сборкой стеллажной системы вам необходимо убедиться, что у вас есть подходящие материалы. Во-первых, вы хотите расширить свой склад, чтобы узнать, какие стеллажи и сколько вам понадобятся. Подробнее о том, как заказать стеллаж для поддонов, читайте в этой полезной статье. Если вы выбрали селективный стеллаж и хотите шаг за шагом научиться правильно его устанавливать, продолжайте читать.
Получите ценовое предложение на новую или бывшую в употреблении стеллаж для поддонов
Важно: как безопасно собрать и установить стеллаж для поддонов
Процесс, который будет объяснен, представляет собой установку отдельного отсека для стеллажа для поддонов в форме капли.В нашем примере это будет продемонстрировано с двумя людьми, устанавливающими систему. Это потому, что на практике всегда нужно, чтобы стеллажи устанавливали как минимум два человека. Это упростит установку и снизит риск получения травм. Для установки стеллажа у вас должно быть две рамы и не менее четырех поперечных балок. У вас также могут быть проволочные настилы и опорные балки для поддонов, которые используются в процессе установки в последнюю очередь.
Перед установкой мы рекомендуем отметить, где каждая балка будет прорезана, чтобы не беспокоиться о том, что балка будет выровнена. Давайте начнем!
Шаг 1: Установите нижнюю заднюю балку стеллажа для поддонов
После того, как вы подготовили все размеры и детали, пора начинать установку! Чтобы установить отдельный отсек для стеллажа для поддонов с отборной каплей, вам потребуются две рамы, четыре балки, а также проволочные настилы или опоры для поддонов. Один человек должен начать с того, что схватит одну из вертикальных стоек и установит ее примерно там, где она будет оставаться после использования. Первой устанавливаемой балкой будет нижняя задняя балка.
Второй человек берет балку, а первый помогает, вставляя балку в правильное отверстие в раме. Затем, пока второй человек все еще держит балку, первый должен вставить другую сторону балки в противоположную стойку. Вот как должен выглядеть первый шаг:
Шаг 2: Установите верхнюю заднюю балку стеллажа для поддонов
После того, как первая балка будет полностью вставлена, оба человека могут схватить вторую балку, которая будет верхняя задняя балка. Эта балка будет установлена над балкой, которая была установлена первой. С предварительно определенными уровнями балки люди будут знать, в какие отверстия необходимо вставить балку. Теперь, когда отсек может стоять самостоятельно, два установщика могут вместе установить верхнюю заднюю балку в две рамы. Убедитесь, что балка плотно прикреплена к каждой раме. Вот что у вас должно получиться:
Шаг 3: Установите верхнюю переднюю балку стеллажа для поддонов
После успешной установки двух задних балок пора установить переднюю. две балки.Этот процесс будет почти идентичен предыдущему, но сначала будет установлена верхняя передняя балка. Оба человека должны взять следующую балку и вставить ее на уровень верхней передней балки. Он должен находиться на том же самом уровне, что и уровень верхней задней балки. Опять же, с обеих сторон убедитесь, что балка полностью вставлена в обе стойки. Посмотрите, как это должно выглядеть:
Шаг 4: Установите нижнюю переднюю балку стойки поддонов
Теперь вы приступили к установке четвертой и последней балки. Этот шаг будет аналогичен предыдущим шагам. Попросите обоих взять последнюю балку и вставить ее в нижнюю переднюю часть стеллажа. Он должен находиться на том же уровне, что и нижняя задняя балка. Попросите людей с каждой стороны надежно прикрепить балку к соответствующей стойке. Готовый продукт должен выглядеть примерно так:
Шаг 4. Установка проволочного настила
Теперь, когда вы установили стеллажи, вам просто нужно добавить проволочный настил.У вас должно быть 4 стеллажа из проволоки, которые точно подходят к стеллажу выбранного вами размера. На каждом уровне балки поместятся две проволочные решетки. С двух сторон проволочного настила будет небольшой выступ или выступ. Эти две области подходят для передней и задней балок. Здесь можно увидеть одну решетку:
Шаг 5. Начните использовать стеллажи для поддонов!
Поместите оставшиеся три решетчатых настила таким же образом, и ваша селективная система стеллажей для поддонов в форме капли готова и готова к использованию!
Хотя для отдельного стеллажа для поддонов требуются только рамы, балки и проволочный настил, доступно множество аксессуаров для стеллажа для поддонов. Некоторые из этих аксессуаров включают в себя протекторы колонн, которые защищают стеллажи от ударов вилочного погрузчика, распорки для рядов для соединения стеллажа задними сторонами друг к другу, опорные балки для поддонов, которые заменяют решетчатые настилы, и многое другое. Но одним из самых важных и простых аксессуаров, которые должна иметь каждая система стеллажей для поддонов, являются предохранительные зажимы. Самый распространенный универсальный предохранительный штифт может быть установлен в любой стеллажной системе для поддонов. Цель этого зажима — защитить и сохранить ваши стеллажи в целости, если вилочный погрузчик столкнется с системой.
Инструкции: установка складской стойки
После того, как было принято решение установить стеллаж для поддонов на вашем складе, следующий большой вопрос: «Как мне его установить?» Установка складских стеллажей не должна быть сложной задачей; с правильным основанием установка стеллажа для поддонов будет легкой задачей.
Что нужно помнить до и во время установки
• Убедитесь, что стеллажи установлены в соответствии с местными сейсмическими требованиями и конфигурациями плит, характерными для вашего здания.
• Установите опции правильного калибра и размера, которые совместимы и способны выдержать ваши грузы.
• Убедитесь, что стеллажи установлены для поддержки распределения веса продукта и приложений нагрузки.
Перед установкой
Первый шаг при подготовке к установке — это выбрать лучшую конфигурацию стеллажа, исходя из размеров вашего доступного пространства и продуктов, которые вы храните. Это может быть один или несколько типов стеллажа.
После того, как вы определились с типом (-ами) стойки, вы можете создать макет стойки.Убедитесь, что этот макет полностью соответствует всем применимым к вам федеральным, региональным и местным нормам, а затем отправьте его лицензированному инженеру проекта для утверждения и печати. Также важно, чтобы вы получили все необходимые разрешения на строительство до начала проекта установки складских стеллажей.
Оцените свое местоположение, чтобы убедиться, что оно подходит для установки. Убедитесь в отсутствии опасностей, связанных с высотой, таких как балки, воздуховоды, трубы и потолки. Убедитесь, что пол подходит для анкеровки — проверьте толщину плиты и ровный пол.Специалисты предлагают плиту толщиной 6 дюймов и более для обычных стеллажей для поддонов.
После покупки убедитесь, что все необходимые элементы учтены, проверьте наличие каких-либо поврежденных компонентов и систематизируйте все свои компоненты, чтобы их можно было быстро найти; это известно как «постановка».
После того, как вы определили, где будет установлен первый отсек для стойки или «начальный отсек», отметьте пол с разметкой, убедившись, что ширина прохода соответствует типу устанавливаемой стойки.
Во время установки правильно установить
При установке первого отсека убедитесь, что он правильно выровнен со всех сторон. Это обеспечит правильную разметку и установку стеллажа для поддонов.
При установке остальных отсеков важно постоянно проверять, чтобы стеллажи для поддонов оставались ровными. После проверки правильности установки всех отсеков вы можете закрепить все подножки. Перед закреплением убедитесь, что все отсеки закреплены по отвесу — попытка затянуть стойку по отвесу после закрепления может привести к повреждению стойки или травме.
После создания всего ряда стеллажей установите и затяните задние соединители, соблюдая правильный код момента затяжки для стеллажа для поддонов. После того, как все отсеки установлены и закреплены, а все балки должным образом закреплены, осмотрите каждую секцию, чтобы убедиться, что все процедуры установки стеллажа для поддонов были точно соблюдены.
Принадлежности полок следует устанавливать после завершения установки всех стеллажа для поддонов и закрепления всех опор. Поперечины должны быть равномерно расположены в соответствии с рекомендациями по правильному распределению веса.Если вы используете настил, убедитесь, что он закреплен на месте в соответствии с рекомендациями производителя. Например, настилы из проволоки без водопада должны быть надежно прикреплены к балке, чтобы они не могли сместиться или упасть между балками.
На всех этапах процесса установки очень важно, чтобы вы исследовали и соблюдали все требования производителей к выбранным вами стойкам и компонентам стойки.
Установка складской стеллажа может быть простой операцией, но только если вы знаете, что делаете.
Не уверены, хотите ли вы заняться установкой стеллажа для поддонов? Как поставщик стеллажных и стеллажных систем с полным спектром услуг, REB Storage Systems International может помочь на каждом этапе вашего проекта. С помощью наших услуг по установке мы можем выполнить установку всей вашей стеллажной системы и предоставить вам поддержку в управлении проектами, чтобы координировать усилия субподрядчиков, работающих над всеми остальными элементами вашего пространства. Наши услуги по проектированию стеллажей заложат основу для наших профессиональных инженерных услуг, а с нашими услугами по поддержке разрешений мы можем помочь вам получить все необходимые разрешения для начала строительства.
Положитесь на REB Storage Systems International, чтобы убедиться, что работа выполняется в соответствии с кодом, вовремя и в рамках бюджета. Мы сделаем все возможное, чтобы обеспечить успех вашего проекта. Свяжитесь с нами сегодня по телефону 800-252-5955 или заполните форму, чтобы узнать больше.
Руководство по идентификации стеллажей для складских стеллажей
SJF Material Handling Equipment предлагает широкий выбор стеллажей для поддонов различных марок и стилей, которые подойдут для вашего дома, распределительного центра или складских стеллажей.Мы также предлагаем множество принадлежностей для промышленных стеллажей и компоненты оборудования для складских стеллажей, чтобы добавить или настроить индивидуальные потребности каждого складского помещения.
Что такое стеллажи для поддонов?
Стеллажи для поддонов — это система стеллажей для хранения материалов , предназначенная для хранения продуктов и материалов на поддонах горизонтальными рядами и на нескольких уровнях. Стеллажи для поддонов состоят из горизонтальных поперечных балок, которые прикрепляются к вертикальным стойкам — таким образом, создаются промышленные стеллажи для поддержки материалов на поддонах, к которым может легко получить доступ вилочный погрузчик.
Один из самых популярных видов паллетных стеллажей — паллетный стеллаж «слезинка». Стойки для разрыва слезы производятся несколькими производителями в США, включая Wireway Husky Racks, Steel King, Interlake Mecalux, Hannibal, Ridg-U-Rak, Speedrack и другие.
Дополнительные аксессуары, такие как проволочный настил, протекторы колонн, распорки рядов, ящики для хранения, протекторы стеллажей и защитные ограждения, часто приобретаются в дополнение к стеллажам для поддонов для тяжелых и легких условий эксплуатации. Комплекты также являются популярной альтернативой, поскольку они содержат все компоненты для создания стартовых модулей или дополнительных устройств.Объемы комплектов различаются и доступны для создания стеллажей для складских стеллажей для легких, средних и тяжелых условий эксплуатации.
Секция / отсек стеллажа для поддонов состоит из горизонтальных стоек и нескольких уровней балок, на которых часто используются настилы из проволочной сетки поверх ступенчатых балок, профилированных в рулонах. Эта конфигурация создает уровни проволочных стеллажей, которые можно использовать для стеллажа для комплектации, и предоставляет пользователям систему складского хранения, специально разработанную для хранения поддонов с сырьем.
Стеллаж для поддонов, также известный как
- Стеллаж для хранения
- Стеллажи для хранения сыпучих материалов
- Стеллажи для капель (или стойки для слезок)
- Стеллажи складские
- Стеллажи для складских помещений
- Стеллажи складские
- Стеллажи для пиломатериалов
- Привод в стеллаже (или в стойке)
- Проезд через стеллаж (или через стеллаж)
- Задняя полка
- Антресоли склада
- Стеллажи для поддонов
- Стеллаж для поддонов складской
- Стеллаж для хранения
- Стеллажи складские
- Стеллажи для поддонов промышленные
- Промышленные стеллажи для хранения
- Стеллажи для поддонов
- Стеллажи для поддонов
- Системы стеллажей
- Стеллажи с заклепками
- Стеллажи для хранения пластинок
- Стеллаж стальной поддон
- Стеллаж металлический поддон
- Стеллажи консольные
- Мебель консольная
SJF предлагает широкий выбор новых и бывших в употреблении стеллажей и стеллажей для поддонов, которые подходят вашему индивидуальному дому или складским стеллажам, а также многие аксессуары и компоненты для промышленных стеллажей, которые можно добавить или настроить под индивидуальные потребности каждой области хранения.
Характеристики стеллажа для поддонов
Детали стеллажей для поддонов:
Основными компонентами стеллажа для поддонов являются вертикальные рамы и балки или поперечные балки. Стойки и стойки можно настраивать по индивидуальному заказу, они бывают разных размеров и подходят практически для любых складских помещений.
Вертикальные рамы стеллажа для поддонов — Стойки стеллажа для поддонов (также называемые вертикальными рамами) представляют собой вертикальные опоры в системе стеллажей для поддонов. Для создания стеллажа для поддонов необходимы две вертикальные рамы с каждой стороны для поддержки горизонтальных балок.
Система может быть добавлена в будущем, и после того, как первая конструкция будет установлена, потребуется только одна дополнительная стойка на каждый отсек для добавления к существующей стоечной системе. Рамы для стоек бывают разной высоты и размеров стоек в зависимости от необходимой высоты, прочности и грузоподъемности и обладают широкими возможностями настройки.
Щелкните выше, чтобы просмотреть короткое видео об измерении стоек.
Балки стеллажа для поддонов — Балки стеллажа для поддонов представляют собой горизонтальную опору, несущую вес, которая соединяет вертикальные рамы друг с другом.Балки доступны во многих комбинациях различной длины, высоты и толщины и зависят от размера необходимых стеллажей, а также веса и размеров предметов, хранящихся на стеллажах.
Они также бывают ступенчатыми или коробчатыми, что позволяет использовать дополнительные опоры, устанавливаемые сверху или снизу, или проволочный настил. Балки стеллажа для поддонов можно отрегулировать по высоте от земли, их можно легко снять и перенастроить на другой уровень для будущих меняющихся потребностей.
Просмотрите короткое видео, в котором объясняются размеры и грузоподъемность балок стеллажей для поддонов.
Болты, зажимы или крепежные детали — В зависимости от марки складских стеллажей для сборки стеллажа иногда требуются болты, зажимы или крепежные детали.
Дополнительные аксессуары для стеллажа для поддонов:
После того, как стеллажи для поддонов построены, имеется множество различных аксессуаров или компонентов, которые позволяют настроить систему стеллажей для поддонов в соответствии с индивидуальными потребностями складского помещения.Вот несколько примеров различных аксессуаров, которые можно добавить:
Установка складских стеллажей
В дополнение к хранению разнообразного складского оборудования в SJF Material Handling работают высококвалифицированные бригады, которые специализируются на установке стеллажей для поддонов и ремонте стеллажей, а также на установке и снятии консольных стеллажей, селективных стеллажей для поддонов, структурных стеллажей для поддонов, приводов. в стеллажи для поддонов, стеллажи для картонных коробок, гравитационные конвейеры, приводные конвейеры и другое погрузочно-разгрузочное и складское оборудование.
Типы складских стеллажей для поддонов и стили складских стеллажей
Ниже перечислены некоторые из наиболее распространенных марок и типов складских стеллажных систем, которые встречаются сегодня. Если у вас есть стеллаж или бренд, которых нет в этом списке, свяжитесь с нами по телефону (320) 485-4974 (линия прямых продаж) или (800) 598-5532, и мы будем рады помочь вам определить его.
- Амерак
- Блэкстоун
- Бульдог
- Буртман
- Климер
- Dexion
- Эдсал
- EMI
- Excel
- Фрейзер
- Фрик-Галлахер
- Ганнибал
- Hiline
- Стойка для хаски с проволокой
Идентификация марки стеллажа для поддонов
Стеллажи для поддонов Teardrop, Interlake и Structural Pallet Racking из следующих марок являются наиболее распространенными стеллажами, продаваемыми на SJF:
Другие марки и стили стеллажа для поддонов:
* Только для информационных целей. Все изображения, текст и данные защищены авторским правом и не могут быть использованы или воспроизведены без письменного разрешения SJF Material Handling Inc. Все права защищены.
Руководства по идентификации стеллажа для поддонов
Поскольку складские стеллажи для поддонов являются важной частью бизнеса SJF, мы сделали доступными несколько руководств по идентификации и ресурсов, которые помогут вам выбрать / идентифицировать складские стеллажи или стеллажи для поддонов, которые у вас есть или которые вы ищете.
Нужна помощь с планировкой склада и другими опциями? Посетите наш инструмент расчета стоимости стеллажа для поддонов.
Не уверены, что вам нужен стеллаж для поддонов? Ознакомьтесь с полным комплектом грунтовки для складских стоек.
Промышленные стеллажидоступны в следующих условиях:
ИСПОЛЬЗУЕТСЯ КАК ЕСТЬ — Самый экономичный
Этот материал продается «как есть». Блоки в целом прямые и конструктивно прочны, но не подвергались какой-либо очистке, подготовке или перекрашиванию. Часто этот материал все еще имеет наклейки или этикетки от предыдущего использования, но все еще сохраняет всю емкость и структурную целостность отремонтированной или новой стеллажа для поддонов и имеет соответствующую цену.
ВОССТАНОВЛЕН — Бестселлер с 1979 года
Восстановленные складские стеллажи для поддонов — это бывшие в употреблении стеллажи, которые проходят через легендарный пятиэтапный процесс восстановления SJF (см. Ниже), в результате чего стеллажи выглядят и долговечны, как новые, но по значительно меньшей стоимости.
Пятиэтапный процесс восстановления SJF
- Первоначально с поверхностей удаляются все старые наклейки, бирки и т. Д.
- Каждый элемент тщательно проверяется на предмет структурных повреждений и / или отсутствующих компонентов, которые при необходимости ремонтируются или заменяются.
- Затем каждый предмет очищается и готовится к покраске с помощью сверхбыстрых кобальтовых щеток, специально разработанных для удаления ржавчины и остатков без нарушения структурной целостности металла.
- После подготовки предметы окрашиваются с использованием специально разработанной краски, которая нагревается и наносится электростатическим способом с использованием современной системы склеивания и окраски.
- Свежеокрашенные материалы подвергаются охлаждению и отверждению перед сортировкой, разделением, полосами, упаковкой и укладкой на поддоны для отправки нашим клиентам.
Совершенно новый и свежий с завода
В SJF мы работаем с несколькими наиболее популярными брендами на рынке. Мы храним на складе подержанные стеллажи INTERLAKE, а также полную линейку запчастей, компонентов и аксессуаров для STURDI-BILT, UNARCO, UNEX, PENCO, SPEEDRACK, REPUBLIC, STEEL KING, HILINE, RIDG-U-RAK, FRAZIER, FRICK-GALLAGHER, MECALUX, T-BOLT, PALTIER, PERST, STRUCTURAL и другие крупные бренды. Чтобы приобрести новые стеллажи онлайн, посетите страницы новых стеллажей для поддонов в нашем интернет-магазине, где мы предлагаем готовые отрывные стеллажи и добавляем модули по ценам нескольких популярных размеров.
SJF имеет обширную дилерскую сеть по погрузочно-разгрузочным работам, в которой мы можем найти любой стеллаж для поддонов, который вам нужен. Мы работаем со всеми основными брендами, марками, моделями и размерами.
Если вам это нужно, мы найдем.
SJF также предлагает услуги стеллажа для поддонов, такие как установка / демонтаж, перемещение, ремонт стеллажей и многое другое. Не уверены, нужен ли вам стеллаж для поддонов: статический или выборочный? Посетите нашу страницу стеллажных систем, чтобы узнать, какой тип стеллажей подходит для вашего бизнеса.Вы увидите многие из наших самых популярных складских стеллажей, включая обычные и мебельные консольные стеллажи, стеллажи для пиломатериалов, стойки для бара, модули подбора, стеллажи для транспортировки картонных коробок и поддонов, стеллажи для ковров, стеллажи с выталкиванием, стеллажи для катушек и многое другое.
Помимо продажи складских стеллажей, SJF также покупает бывшие в употреблении или ненужные стеллажи для поддонов. Посетите нашу страницу поиска оборудования для получения подробной информации.
Часто задаваемые вопросы о складских стеллажах для поддонов
Сколько стоит складской стеллаж?Стоимость складских стеллажей может сильно варьироваться в зависимости от типа стеллажа, размера и необходимой грузоподъемности.Стойки для новых складских стеллажей стандартной вместимости могут стоить от 66 до 260 долларов и более каждая. Новые складские стеллажные балки стандартной вместимости могут стоить от 40 до 150 долларов за полку и более, включая 2 балки.
Новый складской стеллаж для поддонов SJF также можно приобрести в качестве полного стартового или дополнительного комплекта стеллажа для поддонов, который включает в себя все необходимое (включая оборудование) для создания отдельно стоящей секции. Стартовые комплекты стоят от 335 до 600 долларов за полный отсек. Дополнительные комплекты стоят от 250 до 500 долларов за сумматор.
Посетите наш интернет-магазин, чтобы узнать текущие цены на новые складские стеллажи для поддонов.
Другой популярный вариант — это покупка бывших в употреблении складских стеллажей у надежного дилера. Часто эти промышленные стеллажи находятся в отличном состоянии и могут сэкономить вам немало денег, купив подержанные. Ознакомьтесь с нашими ценами на использованные стеллажи, чтобы узнать актуальные цены на подержанные складские стеллажи.
Какая стеллажная система хранения лучше?При выборе стеллажной системы хранения лучше всего понимать весь спектр доступных стеллажных систем, а также каждую из функций и преимуществ.Есть много стилей и типов, в том числе:
Позвоните или напишите по электронной почте одному из наших специалистов по решениям для получения помощи — они знакомы со всеми различными доступными решениями и будут рады рассмотреть ваш проект и предоставить вам наиболее эффективные и экономичные из доступных решений.
Что такое стеллажи?Стеллажи — это области между двумя внешними опорными конструкциями, в которых хранятся продукты или товары. Стеллажная система может состоять из одного отсека или нескольких отсеков, соединенных вместе.
Ищете «Стеллажи для поддонов рядом со мной?» Места отгрузки систем стеллажей для поддонов — мы отправляем по всей странеSJF Material Handling Inc. отправляет складские стеллажи из разных мест:
- Калифорния
- Грузия
- Иллинойс
- Массачусетс
- Мичиган
- Миннесота
- Северная Каролина
- Пенсильвания
- Южная Каролина
- Техас
- Юта
- Западная Вирджиния
- Онтарио, Канада
6 шагов для установки стеллажа для поддонов
Устарело : методы с тем же именем, что и их класс, не будут конструкторами в будущей версии PHP; LinkableTitleHtmlAndPhpWidget имеет устаревший конструктор в / home / ikubyohf / public_html / t-racking.com / wp-content / plugins / linkable-title-html-and-php-widget / linkable-title-html-and-php-widget. php в строке 26
Устарело : методы с тем же именем, что и их класс не будет конструкторами в будущей версии PHP; MyLiveChatWidget имеет устаревший конструктор в /home/ikubyohf/public_html/t-racking.com/wp-content/plugins/my-live-chat-for-wp/plugin_files/MyLiveChat.widget.php в строке 3
Устарело : Функция create_function () устарела в / home / ikubyohf / public_html / t-racking.com / wp-content / plugins / my-live-chat-for-wp / plugin_files / MyLiveChat.class.php в строке 36
Устарело : методы с тем же именем, что и их класс, не будут конструкторами в будущая версия PHP; NewRoyalSliderWidget имеет устаревший конструктор в /home/ikubyohf/public_html/t-racking.com/wp-content/plugins/new-royalslider/classes/Widget.php в строке 13
: class-90piler- Deprecated .php — это , устаревший , начиная с версии 5.5.0! Вместо этого используйте wp-includes / PHPMailer / PHPMailer. php. Класс PHPMailer был перемещен в подкаталог wp-includes / PHPMailer и теперь использует пространство имен PHPMailer \ PHPMailer. в /home/ikubyohf/public_html/t-racking.com/wp-includes/functions.php в строке 5051
Устаревший : class-smtp.php является устаревшим с версии 5.5.0! Вместо этого используйте wp-includes / PHPMailer / SMTP.php. Класс SMTP был перемещен в подкаталог wp-includes / PHPMailer и теперь использует пространство имен PHPMailer \ PHPMailer.в /home/ikubyohf/public_html/t-racking.com/wp-includes/functions.php в строке 5051
Примечание : wp_enqueue_script неправильно назывался . Сценарии и стили не должны регистрироваться или ставиться в очередь до хуков wp_enqueue_scripts
, admin_enqueue_scripts
или login_enqueue_scripts
. Это уведомление было вызвано дескриптором jquery
. Дополнительные сведения см. В разделе «Отладка в WordPress». (Это сообщение было добавлено в версии 3.3.0.) В /home/ikubyohf/public_html/t-racking.com/wp-includes/functions.php в строке 5313
Уведомление : wp_register_script был вызван неправильно . Сценарии и стили не должны регистрироваться или ставиться в очередь до хуков wp_enqueue_scripts
, admin_enqueue_scripts
или login_enqueue_scripts
. Это уведомление было вызвано дескриптором superzoomgalleryscript
.Дополнительные сведения см. В разделе «Отладка в WordPress». (Это сообщение было добавлено в версии 3.3.0.) В /home/ikubyohf/public_html/t-racking.com/wp-includes/functions.php в строке 5313
Уведомление : wp_enqueue_script был вызван неправильно . Сценарии и стили не должны регистрироваться или ставиться в очередь до хуков wp_enqueue_scripts
, admin_enqueue_scripts
или login_enqueue_scripts
. Это уведомление было вызвано дескриптором superzoomgalleryscript
.Дополнительные сведения см. В разделе «Отладка в WordPress». (Это сообщение было добавлено в версии 3.3.0.) В /home/ikubyohf/public_html/t-racking.com/wp-includes/functions.php в строке 5313
Уведомление : wp_register_style был вызван неправильно . Сценарии и стили не должны регистрироваться или ставиться в очередь до хуков wp_enqueue_scripts
, admin_enqueue_scripts
или login_enqueue_scripts
. Это уведомление было вызвано ручкой superzoomgallerystylesheet
.Дополнительные сведения см. В разделе «Отладка в WordPress». (Это сообщение было добавлено в версии 3.3.0.) В /home/ikubyohf/public_html/t-racking.com/wp-includes/functions.php в строке 5313
Уведомление : wp_enqueue_style было вызвано неправильно . Сценарии и стили не должны регистрироваться или ставиться в очередь до хуков wp_enqueue_scripts
, admin_enqueue_scripts
или login_enqueue_scripts
. Это уведомление было вызвано ручкой superzoomgallerystylesheet
.Дополнительные сведения см. В разделе «Отладка в WordPress». (Это сообщение было добавлено в версии 3.3.0.) В /home/ikubyohf/public_html/t-racking.com/wp-includes/functions.php в строке 5313
Предупреждение : include_once (/ home /ikubyohf/public_html/t-racking.com/wp-content/themes/Eastern-Studio-Default/include/plugin/really-simple-captcha/really-simple-captcha.php): не удалось открыть поток: такого файла нет или каталог в / home / ikubyohf / public_html / t-racking.com / wp-content / themes / Eastern-Studio-Default / functions.php в строке 103
Предупреждение : include_once (): Не удалось открыть ‘/home/ikubyohf/public_html/t-racking.com/wp -content / themes / Eastern-Studio-Default / include / plugin / really-simple-captcha / really-simple-captcha.php ‘для включения (include_path =’.: / opt / cpanel / ea-php73 / root / usr / share / pear ‘) в /home/ikubyohf/public_html/t-racking.com/wp-content/themes/Eastern-Studio-Default/functions.php в строке 103
Предупреждение : Объявление DropDown_Nav_Menu :: start_lvl (& $ output, $ depth) должен быть совместим с Walker_Nav_Menu :: start_lvl (& $ output, $ depth = 0, $ args = NULL) в / home / ikubyohf / public_html / t-racking.com / wp-content / themes / Eastern-Studio-Default / include / plugin / dropdown-menus.php в строке 173
Предупреждение : Объявление DropDown_Nav_Menu :: end_lvl (& $ output, $ depth) должно быть совместимым с Walker_Nav_Menu :: end_lvl (& $ output, $ depth = 0, $ args = NULL) в /home/ikubyohf/public_html/t-racking.com/wp-content/themes/Eastern-Studio-Default/include /plugin/dropdown-menus.php в строке 173
Предупреждение : Объявление DropDown_Nav_Menu :: start_el (& $ output, $ item, $ depth, $ args) должно быть совместимо с Walker_Nav_Menu :: start_el (& $ output, $ item, $ depth = 0, $ args = NULL, $ id = 0) в / home / ikubyohf / public_html / t-racking.com / wp-content / themes / Eastern-Studio-Default / include / plugin / dropdown-menus.php в строке 173
Предупреждение : Объявление DropDown_Nav_Menu :: end_el (& $ output, $ item, $ depth) должен быть совместим с Walker_Nav_Menu :: end_el (& $ output, $ item, $ depth = 0, $ args = NULL) в /home/ikubyohf/public_html/t-racking.com/wp-content/themes/Eastern -Studio-Default / include / plugin / dropdown-menus.php в строке 173
Предупреждение : include_once (/ home / ikubyohf / public_html / t-racking.com / wp-content / themes / Eastern-Studio-Default / include / plugin / really-simple-captcha / cbnet-really-simple-captcha-comments.php): не удалось открыть поток: нет такого файла или каталога в / home / ikubyohf / public_html / t-racking.com / wp-content / themes / Eastern-Studio-Default / functions.php в строке 123
Предупреждение : include_once (): Не удалось открыть ‘/ home / ikubyohf /public_html/t-racking.com/wp-content/themes/Eastern-Studio-Default/include/plugin/really-simple-captcha/cbnet-really-simple-captcha-comments.php ‘для включения (include_path =’.: / opt / cpanel / ea-php73 / root / usr / share / pear ‘) в /home/ikubyohf/public_html/t-racking.com/wp-content/themes/Eastern -Studio-Default / functions.php в строке 123
Устарело : методы с тем же именем, что и их класс, не будут конструкторами в будущей версии PHP; Recent_Post имеет устаревший конструктор в /home/ikubyohf/public_html/t-racking.com/wp-content/themes/Eastern-Studio-Default/include/plugin/custom-widget/custom-blog-widget.php в строке 34
Устарело : методы с тем же именем, что и их класс, не будут конструкторами в будущей версии PHP; У Recent_Port есть устаревший конструктор в /home/ikubyohf/public_html/t-racking.com/wp-content/themes/Eastern-Studio-Default/include/plugin/custom-widget/custom-port-widget.php on line 34
Устарело : методы с тем же именем, что и их класс, не будут конструкторами в будущей версии PHP; У Recent_Port2 есть устаревший конструктор в / home / ikubyohf / public_html / t-racking.com / wp-content / themes / Eastern-Studio-Default / include / plugin / custom-widget / custom-port-widget-2.php в строке 34
Устарело : методы с тем же именем, что и их class не будет конструктором в будущей версии PHP; Popular_Post имеет устаревший конструктор в /home/ikubyohf/public_html/t-racking.com/wp-content/themes/Eastern-Studio-Default/include/plugin/custom-widget/popular-post-widget.php on line 34
Устарело : методы с тем же именем, что и их класс, не будут конструкторами в будущей версии PHP; У контакта есть устаревший конструктор в / home / ikubyohf / public_html / t-racking.com / wp-content / themes / Eastern-Studio-Default / include / plugin / custom-widget / contact-widget.php в строке 81
Устарело : методы с тем же именем, что и их класс, не будут конструкторы в будущей версии PHP; У flickr есть устаревший конструктор в /home/ikubyohf/public_html/t-racking.com/wp-content/themes/Eastern-Studio-Default/include/plugin/custom-widget/flickr-widget.php в строке 34
Не рекомендуется : методы с тем же именем, что и их класс, не будут конструкторами в будущей версии PHP; У Twitter есть устаревший конструктор в / home / ikubyohf / public_html / t-racking.com / wp-content / themes / Eastern-Studio-Default / include / plugin / custom-widget / twitter-widget.php on line 34
Deprecated : вызываемый метод конструктора для WP_Widget в LinkableTitleHtmlAndPhpWidget устарел на с версии 4.3.0! Вместо этого используйте __construct ()
. в /home/ikubyohf/public_html/t-racking.com/wp-includes/functions.php в строке 4954
Устаревший : вызываемый метод конструктора для WP_Widget в MyLiveChatWidget — с устаревшей версии 9016.3.0! Вместо этого используйте __construct ()
. в /home/ikubyohf/public_html/t-racking.com/wp-includes/functions.php в строке 4954
Устаревший : вызываемый метод конструктора для WP_Widget в NewRoyalSliderWidget является устаревшим с версии 60, поскольку версия 60 устарела. 0! Вместо этого используйте __construct ()
. в /home/ikubyohf/public_html/t-racking.com/wp-includes/functions.php в строке 4954
Устаревший : вызываемый метод конструктора для WP_Widget в Recent_Post является устаревшим с версии с версии 4 .3.0! Вместо этого используйте __construct ()
. в /home/ikubyohf/public_html/t-racking.com/wp-includes/functions.php в строке 4954
Устаревший : вызываемый метод конструктора для WP_Widget в Recent_Port является устаревшим с версии 4.3 , начиная с версии 4.3 . 0! Вместо этого используйте __construct ()
. в /home/ikubyohf/public_html/t-racking.com/wp-includes/functions.php в строке 4954
Устаревший : вызываемый метод конструктора для WP_Widget в Recent_Port2 является устаревшей версией 4 .3.0! Вместо этого используйте __construct ()
. в /home/ikubyohf/public_html/t-racking.com/wp-includes/functions.php в строке 4954
Устаревший : вызываемый метод конструктора для WP_Widget в Popular_Post является устаревшим с версии 4.3 , начиная с версии 4.3 . 0! Вместо этого используйте __construct ()
. в /home/ikubyohf/public_html/t-racking.com/wp-includes/functions.php в строке 4954
Устаревший : вызываемый метод конструктора для WP_Widget в контакте — устаревший с версии 4.3.0! Вместо этого используйте __construct ()
. в /home/ikubyohf/public_html/t-racking.com/wp-includes/functions.php в строке 4954
Устаревший : вызываемый метод конструктора для WP_Widget в flickr является устаревшим с версии 4.3 . 0! Вместо этого используйте __construct ()
. в /home/ikubyohf/public_html/t-racking.com/wp-includes/functions.php в строке 4954
Устаревший : вызываемый метод конструктора для WP_Widget в Twitter является устаревшим с версии 4.3.0! Вместо этого используйте __construct ()
. в /home/ikubyohf/public_html/t-racking.com/wp-includes/functions.php в строке 4954
Инструкции по установке стеллажа для поддонов | Руководство по установке консольных стеллажей | Настройка складских систем
Как собрать стеллажи для поддонов
Прежде чем приступить к сборке стеллажа для поддонов, важно, чтобы пользователи ознакомились с несколькими важными инструкциями по сборке.Знание этих общих рекомендаций, рекомендаций по размещению и ориентации, а также рекомендаций по соединениям и замкам помогает создать более безопасную среду для сборки и использования стеллажа для поддонов.
Общие правила
Первое указание при сборке стеллажа для поддонов — следовать всем прилагаемым инструкциям по его сборке и использованию. Пользователи не должны собирать компоненты каким-либо иным способом, кроме как указано в инструкции.Манипулирование конфигурацией может снизить способность сборки выдерживать нагрузки. Директива не настраивать сборку также включает запрет на изменение каких-либо компонентов. Это также может повлиять на несущую способность и снизить устойчивость и структурную целостность стеллажа для поддонов. Модификация компонентов также ведет к аннулированию гарантий производителя.
Также важно не использовать стеллаж для поддонов в сборе на открытом воздухе, если он предназначен для использования внутри помещений. Разработчики стеллажа для поддонов, предназначенного для использования внутри помещений, обычно не учитывают погодные элементы, такие как ветер, снег и лед, в своих инженерных планах, и эти элементы могут пагубно повлиять на стеллажи для поддонов, которые не предназначены для того, чтобы противостоять им.
Расстояние и ориентация
Пользователи должны помнить о нескольких важных моментах, касающихся расстояния и ориентации стеллажа для поддонов. Во-первых, стеллажи должны быть идеально вертикальными, ровными и квадратными. Это требование может показаться слишком строгим, учитывая, что полы часто бывают неровными, но прокладки могут помочь учесть это и помочь пользователям достичь точных стандартов, необходимых для обеспечения стабильного стеллажа.
Тем, кто планирует использовать несколько сборок стеллажей, следует убедиться, что между ними достаточно места. Любые подъемные устройства, такие как вилочные погрузчики, должны иметь достаточно места для полноценной работы между каждым узлом. Несоответствующее расстояние может привести к опасному столкновению подъемного оборудования с узлами.
Соединения и замки
Обеспечение надежности всех соединений, замков и анкеров важно для структурной целостности стеллажа для поддонов и для безопасности всех, кто находится поблизости от стеллажа.Пользователи должны затягивать гайки и болты в надежных положениях, но не до сгибания каких-либо компонентов. Также очень важно использовать предохранители для безболтовых соединений. В некоторых конструкциях стеллажей используются предохранители для соединения нагрузочных балок с колоннами. Эти балки совпадают с соединительными отверстиями, что упрощает их фиксацию с помощью замков. Пользователи не должны использовать балки с поврежденными предохранителями или вообще без замков.
Подготовка к сборке
Помня об общих рекомендациях по сборке стеллажа для поддонов, следующим шагом в процессе сборки является подготовка к сборке.Хорошая подготовка, включая осмотр компонентов, сбор инструментов, а также измерение и укладку меловых линий, помогает процессу сборки проходить более плавно и увеличивает шансы на то, что собранный стеллаж для поддонов будет устойчивым и безопасным в использовании.
Осмотрите компоненты
Первым этапом подготовки к сборке является осмотр компонентов стеллажа для поддонов. Все компоненты должны присутствовать, и пользователи должны иметь возможность проверить это, сверяя доступные компоненты с упаковочным листом.Также важно убедиться, что в процессе доставки не повреждены какие-либо компоненты. Изгиб, трещина в компоненте или отсутствующий компонент могут сделать стеллажи для поддонов небезопасными в использовании, поскольку они могут не выдержать такой большой вес, как должны. Если какие-либо компоненты отсутствуют или повреждены, потребитель должен немедленно уведомить грузоотправителя и приостановить планы по сборке стеллажа до тех пор, пока грузоотправитель не исправит ситуацию.
Инструменты для сбора
В таблице ниже перечислены все инструменты, необходимые для сборки стеллажа для поддонов, и описана роль каждого инструмента.
Инструмент | Роль |
---|---|
Рулетка | Рулетка измеряет размеры стеллажа и измеряет необходимое пространство в проходе, если применимо. |
Мел | Мелом отмечены точки на полу, в которых должны заходить края стеллажа для поддонов. Мелом линия должна очертить основание (и) стеллажа. |
Подъемное устройство | Подъемное устройство удерживает вертикальные опоры стеллажа на месте при установке балок на место.Это может быть автопогрузчик или другие люди. |
Левеллер | Выравниватель гарантирует, что вертикальные опоры стоят под углом 90 градусов, и гарантирует, что балки могут лежать ровно. |
Молоток | Молоток надежно фиксирует грузовые балки на месте, чтобы замки могли их зафиксировать. |
Тем, кто хочет закрепить свои стеллажи для поддонов, также понадобится перфоратор и сжатый воздух для вбивания болтов в пол и / или стены. Для анкеровки стеллажа для поддонов пользователи должны связаться с архитекторами своих зданий для получения информации о несущих характеристиках бетона в полах и / или стенах. Затем пользователи должны сообщить эти спецификации продавцам стеллажей для поддонов, чтобы убедиться, что стеллажи соответствуют этим спецификациям.
Отмерьте и положите меловые линии
Последним этапом подготовки к сборке стеллажа для поддонов является измерение и нанесение меловых линий. Пользователи должны знать размеры стеллажа для поддонов, который они планируют собрать, и они должны измерить длину и ширину стеллажа на полу, убедившись, что края находятся на равном расстоянии от ближайших стен. Они могут отметить места, где должны идти углы стеллажа, и места, где должны проходить стойки по линиям между углами.Затем они могут провести мелом линии, чтобы соединить углы каждой стеллажа в сборе.
Сборка стеллажа для поддонов
Теперь, когда пользователи произвели все необходимые приготовления, они готовы к сборке стеллажа для поддонов. Пользователи должны начать с первого отсека, затем установить прокладки и отвесить его для получения нужных углов и перейти к установке остальных отсеков. Соблюдение этого порядка помогает обеспечить успешную сборку стеллажа для поддонов.
Первая бухта
Начните с того, что поставьте одну вертикально на короткий внешний край основания, отмеченный мелом.Затем они должны поставить еще одну стойку на отмеченное для нее место по длине вымощенного мелом основания. Для того, чтобы стоять вертикально, требуется подъемное устройство или другие люди. Когда стойки установлены, пользователи должны отметить места на стойках, куда должны идти балки. Затем они должны вставить заклепки одной стороны первой балки в отмеченные прорези на одной стойке и зафиксировать их на месте с помощью запорных устройств. После этого они должны повториться с другой стороной первой балки.
Прокладка и отвес
Установив первый отсек на место, установите прокладки и отвесите стойки для получения правильных углов на стойках и балках.Выравниватель помогает определить, есть ли уклон балок и наклонены ли стойки. В этом случае пользователи могут размещать прокладки различных размеров под ножками стоек, пока они не станут отвесными или полностью вертикальными. Небольшой наклон на 1/8 дюйма на четыре фута обычно приемлем, хотя лучше проконсультироваться по этому поводу со спецификациями производителя.
Остальные заливы
После того, как начальный отсек будет отвесным, пора установить на нем другие балки, а затем собрать оставшиеся отсеки.Это просто вопрос повторения процесса для первого отсека, убедившись, что каждый последующий отсек также является вертикальным, прежде чем переходить к следующему.
Заключение
Стеллажи для поддонов — отличный инструмент для увеличения пространства для хранения и организации продуктов на предприятии. Его можно использовать на складе или в небольшом местном розничном магазине, потому что он бывает разных размеров. Независимо от того, покупает ли покупатель стеллажи для поддонов для промышленного склада или для обувного магазина, этот покупатель должен знать, как собрать стеллажи для поддонов.Существует логический процесс сборки, который включает выполнение нескольких рекомендаций и тщательную подготовку перед сборкой компонентов стеллажа для поддонов. Важно соблюдать все этапы процесса, иначе сборка может не выдержать полную нагрузку и стать опасностью для сотрудников предприятия.
Warehouse Rack предлагает опытную команду и оборудование для настройки и установки складских систем. Позвоните нам по телефону 877-914-7225 или отправьте нам письмо по адресу info @ inventoryrack.com.
Установка стеллажа для поддонов — компоненты стеллажа и калькулятор затрат на установку
Скорее всего, вы переросли свой текущий план складского хранения.
[Ярлык: ниже приведен калькулятор стойки и установки. Прокрутите вниз.]
Ежегодно в работе вашего бизнеса происходит множество изменений, и большинство из них остаются незамеченными. Мы называем это вихрем. Он поглощает нас и отвлекает одновременно.
Установлен новый склад со стеллажом для поддоновЗатем, внезапно, приходит осознание того, что накопленные изменения в работе вашего склада привели к значительному сдвигу в вашем бизнесе.Вы обнаруживаете, что место для хранения и стеллажи для поддонов больше не соответствуют вашим потребностям .
Обычный ответ — сказать, что нам нужно больше хранилищ того же типа, чтобы отреагировать на накопленное изменение. Итак, вы ищите в Интернете или спрашиваете кого-нибудь, кому доверяете: «W здесь, могу ли я купить дополнительные стеллажи для своего склада?» “
Затем вы создаете план. Вы говорите себе:
- Мне нужно еще 14 отсеков для стеллажей
- Мне нужно еще 3 ряда из этих 14 отсеков
- Мне нужно 3 уровня балок в каждом из этих отсеков
- Мне нужны 2-х рядные распорки, связывающие между собой стойки
- Мне нужно 2 анкера на опорную плиту
Итак, сколько компонентов стеллажа для поддонов мне нужно?
Мы можем вам в этом помочь.См. ниже.
Слева: вид спереди стеллажа 96 дюймов с уровнями балок 3 x 4 дюйма. Справа: вид сбоку стеллажа для поддонов встык, демонстрирующий поддоны длиной 48 дюймов, вертикальные рамы глубиной 42 дюйма, связанные вместе прокладками 2 x 12 дюймов, образующими 6-дюймовый дымоход.Оценщик компонентов и установки стеллажа для поддонов
Чтобы получить приблизительную оценку (руководство) о том, какие компоненты стеллажа вам понадобятся и сколько будет стоить установка этих компонентов стеллажа, введите свои данные в серые поля ввода ниже.Примерная смета на установку стойки находится внизу.
Мелкий шрифт: Есть много переменных, которые влияют на стоимость установки в стойку. Таким образом, все оценки основаны на общих ценах отрасли, но могут отличаться в вашем регионе. Используйте эти числа только как ориентир. Эти цифры не являются письменным предложением или гарантией ценообразования.
Компания по установке стеллажей рядом со мной
Недавно установленные стеллажи в складском холодильнике / морозильнике.Если вам нужно официальное предложение для компонентов стеллажа или установка стеллажа и вы хотите, чтобы мы продали и / или установили стеллажи для вас, заполните форму для связи с нами в правой части этой страницы, и мы свяжемся с вами в ближайшее время.
Заполнив форму ниже и нажав кнопку «Отправить», мы вышлем ее вам по электронной почте. Но сначала нам нужно будет заполнить форму связи с нами справа, чтобы мы знали, кому нам нужно ее отправить.
Калькулятор стоимости установки стеллажа для поддонов
КАЛЬКУЛЯТОР РАСХОДОВ НА УСТАНОВКУРасчет стоимости стойки и установки:
Ответьте на вопросы, используя раскрывающиеся меню, или просто введите информацию. После того, как вы заполнили информацию, вы увидите две части ценной информации:
1) Расчетное количество балок , рам , ячеистых настилов и анкеров вам нужно купить (или иметь под рукой)
2) Примерная стоимость установки.
Как пользоваться стеллажом для поддонов и калькулятором затрат на установку
1) Нужна помощь с терминологией стеллажа, прокрутите вверх, чтобы увидеть чертеж стеллажа в AutoCAD.
2) Обновите количество компонентов стойки и стоимость установки, нажав «обновить».
3) Начните снова, нажав «сбросить»
4) Распечатайте свои расчеты, нажав «печать»
5) Если вы хотите, чтобы количество компонентов стойки было отправлено вам по электронной почте, нажмите «Отправить» и заполните контактную форму справа.Скажите в сообщении, что вы хотите получить копию результатов. Если вы нажали «Отправить», мы увидим это и сможем отправить вам.
Купить стеллаж онлайн
Другие полезные калькуляторы для оптимизации складов
Руководство по установке оборудования Cisco NCS серии 2000 — Установка полки Cisco NCS 2015 [Система сетевой конвергенции Cisco серии 2000]
Полка NCS 2015 — это установлен на 19-дюймовом (482,6-мм) или 23-дюймовом (584.2-мм) стойка для оборудования. Убеждаться что для монтажа NCS 2015 используется соответствующий тип 19-дюймовой стойки ANSI. полка. Когда полка установлена в среднем положении, она выступает на 4,5 дюйма. (114,3 мм) от передней части стойки ANSI и 4,0 дюйма (101,6 мм) от перед стойкой ETSI. Крепления на полках в Electronic Industries Alliance (EIA) стандартные стойки и стойки Telcordia.Полка всего 17,5 дюймов (431,8 мм) без монтажных проушин.
Полка NCS 2015 измеряет 24,4 дюйма (619,76 мм) в высоту, 17,5 дюйма (444,5 мм) в ширину и 11,7 дюймов (297,18 мм) в глубину. Вы можете установить до трех полок NCS 2015 в одном Стойка для оборудования 7 футов (2133,6 мм).
Следующий рисунок показаны размеры полки NCS 2015 DC на 19-дюймовой (482,6 мм) стойке ANSI. конфигурация с кронштейнами, установленными в среднем положении.
Рисунок 1. Cisco NCS 2015 Размеры полки постоянного тока для 19-дюймовой стойки ANSIСледующий рисунок показывает размеры полки NCS 2015 AC на 19-дюймовом (482.6 мм) Стойка ANSI конфигурация с кронштейнами, установленными в среднем положении.
Рисунок 2. Cisco NCS 2015 Размеры полки переменного тока для 19-дюймовой стойки ANSI .
