В какой гофре прокладывать кабель на улице: Прокладка кабеля в гофре: когда нужна, а когда нет

Гофра для проводки: нужна ли она и чем отличаются разные типы

Для монтажа электропроводки обычно используется кабель, не поддерживающий горение, например, ВВГнг или NYM. Тогда зачем дополнительно применять гофрированную трубу? От чего она может защитить и в каких случаях применяется? Мы расскажем, какие виды гофры бывают и для каких работ используются.

Для чего нужна гофрированная труба?

Гофрированная труба обеспечивает защиту электрокабеля от механических воздействий, осадков и ультрафиолета. Обратите внимание на таблицу в ПУЭ 2.1.3:

В ней указано, что при открытой и закрытой проводке провода и кабели в оболочке из сгораемых материалов нужно защищать трубами и коробами. Помимо этого, укладка гофрированной трубы может потребоваться в следующих случаях:

• Для прокладки проводки по горючим поверхностям, например, по древесине или пластику.
• Для укладки проводки в бетонную заливку.
• Для монтажа наружных сетей по фасаду здания или по воздуху.
• Для монтажа кабеля под землей.
• Для простоты демонтажа и ремонта кабельных сетей в будущем. Если провод спрятан в гофре, которая имеет протяжку, то его потом проще будет вытянуть, не разрушая штукатурку.

Обратите внимание, что ПУЭ не обязывает использовать гофру — можно применять и литую трубу. Однако гофрированная труба более удобна в монтаже, так как ей проще проходить углы, она легче по весу и более гибкая.

Разновидности гофрированных труб по материалу изготовления

Сегодня на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для той или иной ситуации. Различают трубы из ПВХ, ППР, ПНР и нержавейки. Рассмотрим каждый подробнее.

Если необходимо монтировать проводку под подвесной потолок по кирпичной кладке или бетону, берите гофру их ПВХ — она недорогая и удобная в монтаже. Для проводки по горючим материалам, таким как дерево, лучше брать бронерукав из нержавейки или ПВХ и ППР, но с дополнительной подложкой. Для наружного монтажа советуем брать гофрированную трубку из ПНД черного или оранжевого цвета, или использовать полипропиленовые изделия.

Какие производители заслуживают доверия?

Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:

• DKC;
• IEK;
• EKF;
• KOPOS;
• ЭРА;
• Экопласт;
• РУВИНИЛ;
• NASHORN — пока в ассортименте только ПВХ гофра.

Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.

Еще немного интересного из мира электрики:

Теги кабели электропроводка

Прокладка кабеля в гофре: Монтаж, ошибки и заблуждения

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

• серый цвет это ПВХ – поливинилхлорид. Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
• черный и оранжевый цвет это ПНД – полиэтилен низкого давления
• синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПВХПНДПП

ПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры. Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки. Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение. При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется. Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит. Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи. Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Разновидности по материалу изготовления

Гофрированные трубки для электрического кабеля выполняются из металла или специального пластика. В строительстве широкое распространение получили гофры из следующих материалов:

• Поливинилхорид (ПВХ) – легкий материал, имеющий самозатухающие свойства. Гофры из такого материала выполняются в сером цвете. ПВХ гофры для кабеля используются в сухих закрытых помещениях, так как чувствительны к ультрафиолетовому излучению и не являются водостойкими.  Получили наибольшее распространение в связи с доступностью (невысокая цена) и универсальностью применения.
• Полипропилен (ППР) – материал, который не поддерживает и не распространяет горение, устойчив к ультрафиолетовому излучению. Гофры из такого материала являются водостойкими и используются при прокладке сетей вне помещений или в помещениях с высокой влажностью. По цвету такие гофры выполняются синего цвета.
• Полиэтилен низкого давления (ПНД) – влагостойкий материал. Такие трубки так же применяют во влажных помещениях или на улице. ПНД – материал горючий, поэтому его не используют в деревянных помещениях. Разрешено использование ПНД гофр в стяжках или в конструкциях из негорючих материалов. Выполняется в оранжевом или черном цвете.
• Нержавеющая сталь – самый стойкий и дорогой материал для изготовления гофрированных трубок. Стоек при применении в агрессивных средах и отлично защищает кабель от механических повреждений (например, от грызунов или случайных повреждений при производстве строительных и ремонтных работ). Применяют как внутри помещений по горючим и негорючим материалам, внутри конструкций, так и на улице при подземной или воздушной прокладке кабеля.
• Полиамид (ПА) – очень гибкий материал, который устойчив к механическим и химическим воздействиям. Имеет широкий диапазон рабочей температуры (от -60 до + 150 градусов Цельсия). Гофрированные трубки из такого материала не распространяют горение и могут применяться как внутри зданий, так и снаружи. Производятся в темно-сером цвете.

Противопожарные свойства гофры

Еще одно распространенное заблуждение – считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками. Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая “защита” спасет ваши деревянные конструкции в случае отказа автоматического выключателя? Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

• грызуны
• заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Размеры

Разница между внешним и внутренним диаметрами определяет толщину стенки гофры, что значительно влияет на величину несущей способности изделия. В таблице представлена информация о размерах гофрированных труб для электропроводки.

Таблица размеров полимерных гофротруб

Внешний диаметр, мм Внутренний диаметр, мм Толщина стенки, мм

16	10,7	5,3
20	14,1	5,9
25	18,3	6,7
32	24,5	7,5
40	31,5	8,5
50	39,6	10,4

Нужно ли прокладывать кабель в гофре

Решение о применении гофротрубы при организации кабельной линии принимается при наличии следующих обстоятельств:

• Угроза возникновения пожара. Если основанием под провода выступают стены или перекрытия из горючих материалов (дерево, древесные плиты, вагонка), тогда для минимизации риска возгораний проводку необходимо поместить в огнестойкие защитные оболочки.

• Вероятность механических повреждений. Размещенные за стеновой обшивкой или отделкой линии иногда повреждаются при попытках сверления. Наткнувшись на гофру, есть шанс вовремя спохватиться и перенести точку погружения бура в другое место.

• Наличие поворотов, изгибов и т.п. Обычные кабель-каналы или трубы в таком случае не обладают требуемой гибкостью. Гофрированные изделия здесь будут отличным вариантом решения задачи.

• Необходимость периодической замены кабеля. Если просто замуровать провод в стену или пол, сделать это без разрушения наружной отделки будет невозможно. Гофрированная труба дает возможность выполнить процедуру без необходимости демонтажа покрытия.

• Прямые климатические воздействия. Кабель, проходящий на улице, подвергается разрушительному влиянию солнечного света, атмосферных осадков, температурных колебаний и т.п. Чтобы максимально обезопасить электроснабжения жилого или промышленного объекта, проводку помещают внутрь защитной гофры.

• Подземная прокладка. Кроме повышенной влажности и механических воздействиях из-за движения грунта, уложенная под землей линия подвергается опасности со стороны грызунов.

• Участки в любых закрытых пространствах. Имеются в виду чердаки, подвалы и ниши за подвесными потолками и гипсокартонными стенами.

• Повышенная влажность в помещении. Для защиты линий в этом случае используются гофротрубы из ПВХ.

Следует помнить, что даже металлические гофры не способны полностью защитить от прямого воздействия перфораторного бура. Поэтому при сверлении необходимо внимательно следить за поведением инструмента. В идеале после прокладки кабеля скрытым способом делается фото или схема электрической разводки, во избежание проблем в дальнейшем.

Как завести кабель в гофру

Работами по прокладке кабелей в гофрированной трубке следует заниматься бригадной состоящей не менее чем из двух человек. Это связано с особенностями следующего алгоритма действий, поясняющего как правильно протянуть провод через гофру.

В начале требуется извлечь конец проволоки из конструкции и соединить его с монтируемым кабелем. Для чего следует проделать отверстие в обмотке провода, просунуть в него проволоку и надежно ее закрепить методом тщательного скручивания. Далее требуется разровнять гофру по всей длине и можно приступать к протяжке кабеля. Один рабочий должен удерживать край гофрированной трубы, с которого вводится провод, а второй вытягивать стальную проволоку с другой стороны, таким образом проталкивая кабель внутрь гофры.

Нередко проводник застревает внутри гофрированной трубы, эта ситуация возникает из-за ослабления ее натяжения или появления изгибов, поэтому следует контролировать состояние гофры до окончания процесса протяжки. Полностью протянутый кабель следует зафиксировать, плотно примотав его к трубе, это делается с целью избежать сдвижения частей конструкции относительно друг друга.

Стоит отметить, что в продаже имеются гофрированные трубы, не оснащенные стальным зондом, цена на такие изделия значительно ниже, но протяжка в них кабелей становиться не простым, трудоемким делом. В этих случаях один работник должен толкать кабель, а остальные обеспечивать его продвижение путем деформирования гофрированный трубы в месте нахождения конца кабеля.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально.

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Преимущества гофротрубы

Достоинства дополнительной защиты проводов и кабелей в виде гофрированной оболочки составляют следующий перечень:

1. ПВХ гофротрубы обладают негорючестью, лёгким весом, простотой монтажа;
2. Трубы из нержавейки и алюминия гибки, обладают высокой прочностью, невосприимчивы к коррозии.
3. Полиэтиленовые гофротрубы не поддерживают горение, выдерживают большое внешнее давление.
4. Гофрированные трубы, независимо от материала изготовления, сохраняют внешний изоляционный слой электропроводки на протяжении многих лет.
5. При замене одного из кабелей не требуется производить особо сложных демонтажных работ на прямолинейных участках. Повреждённый провод вытягивают из трубы, а взамен его протягивают новую электропроводку.
6. Гофротруба принимает нагрузку от веса кабелей на себя по всей длине магистрали, что исключает провисание электропроводки при правильном выборе расстояний между точками опоры.

Как выбрать гофру для проводки

Для выбора гофры необходимо знать диаметр электрического кабеля и условия, в которых будет проложена гофрированная труба. При выборе диаметра следует учесть следующие рекомендации:

• для кабеля освещения, к выключателям или для сигнальных линий применяются гофры диаметром 16 мм;
• к розеткам или для прокладки коаксиального кабеля используют гофры диаметром 20-25 мм;
• для подводки к распределительным коробкам, в зависимости от сечения кабеля, от 25 до 32 мм;
• для прокладки кабеля к электрощитам следует применять гофру диаметром 32 мм;
• для больших диаметров кабеля используют гофры диаметром от 40 мм и выше.

Ориентировочная таблица зависимости диаметра гофры от сечения и количества жил электрокабеля NYM или ВВГ представлена ниже:

Сечение электрического кабеля, мм² Количество жил, шт Внешний диаметр гофры, мм

1,5	2/3/4/5	16/16/20/20
2,5	2/3/4/5	16/16/20/25
4	2/3/4/5	20/20/25/25
6	2/3/4/5	20/25/32/32
10	2/3/4/5	25/32/32/40
16	2/3/4/5	32/32/40/40
25	2/3/4/5	32/40/50/50

Особенно важно при выборе гофры ориентироваться на условия, в которых будет монтироваться и эксплуатироваться гофрированная труба с электрическим кабелем. Каждый материал подходит для различных вариантов установки. Коротко можно указать следующие материалы и условия их использования:

• ПВХ: сухие и закрытые помещения;
• ППР: влажные помещения, улица, подземная прокладка;
• ПНД: влажные помещения, улица, подземная прокладка;
• Металл: в любых условиях;
• ПА: в любых условиях.

Сколько проводов можно проложить в одной гофре

Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения. По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.

Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:

• При диаметре 16 помещается 3 кабеля.
• Если он равен 20, поместится 4-5.
• Диаметр более 25 вмещает 5-6 кабелей.

Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.

При повреждении целостности металлические конструкции спаивают при помощи специальной кислоты. Если нарушена целостность пластиковой гофры, отверстия завариваются полиэтиленом.

Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.

Как правило, трудностей при выборе и установке гофрированных труб не возникает. Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение.

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

1. Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
2. Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.
3. Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.
4. Последнее, что осталось – затянуть провод внутрь на всю длину. Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

Прокладка кабеля в гофре

Прокладка по стене кабеля в гофре может выполняться при помощи специальных клипс, диаметр которых подбирается в соответствии с сечением гофротрубы. Этот способ крепления выглядит наиболее эстетично, но в скрытых местах, как правило применяются скобы из металлической упаковочной ленты, закрепляемые при помощи дюбель-гвоздей.

Для стыковки кусков гофры применяются недорогие соединительные муфты. Если на данном участке нет соединений кабелей, то допускается место крепления трубы к муфте заклеивается герметиком, в ином случае следует применять более надежные методы изоляции. Для проходов через стены подбираются специальные гильзы, которые также при необходимости герметизируются.

Очень важно при прокладке избегать перегибов гофры менее разрешенного радиуса, такая информация обычно указывается изготовителем на упаковке изделия.

Скрытая прокладка

Скрытая прокладка – это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими. Важно при таком монтаже использовать не распространяющие горение или металлические гофры.

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Монтаж электропроводки в гофре открытым способом

При монтаже открытой электропроводки согласно требованиям ПУЭ расстояние от гофрированной трубы до сгораемого основания должно составлять не менее десяти миллиметров. Понятно, что, например, в деревянном доме такое условие выполнить невозможно без применения специальных прокладок. Часто для таких целей используется пенофол, обладающий наиболее сбалансированным сочетанием цены и качества. Следует учитывать, что для соблюдения требований пожарной безопасности прокладка должна выступать на 10 мм во все стороны от границы пластикового гофра.

Согласно ПУЭ допускается монтаж открытой электропроводки в помещениях на высоте от двух метров над поверхностью. Использование гофры позволяет обойти это ограничение, так как они все обладают необходимой степенью прочности для защиты кабелей от повреждений проникающими предметами диаметром сверх 12.5 миллиметров (IP20). Ведь согласно тому же ПУЭ выполнение этого условия позволяет осуществлять монтаж открытой электропроводки в помещениях на любой высоте, но при этом стоит учитывать, что проводку такого типа нельзя использовать на крышах за исключением места ввода кабеля в здание.

Металлическая гофра требуется соединять с контуром заземления громоотвода, а также защищать от коррозии. Сопротивление заземленной гофрированной трубы до места выхода на шину не должно превышать 10 Ом.

Он прокладывается с таким учетом, чтобы избегать мест скопления влаги, а стыки соединения с распределительными коробками в обязательном порядке изолируются при помощи герметика или штатных средств.

При соблюдении данных требований допускается прокладка кабеля в металлическом гофре по стенам зданий как снаружи, так и внутри. Если же условия герметизации не соблюдаются, то попадание в систему даже небольшого количества воды способно привести к полной неисправности линии.

Запрещено использовать металлическую гофру в санузлах и ванных комнатах, кроме случаев прохождения под полом и покрытия заземлительной сеткой.

Как просунуть кабель в гофру без проволоки

Бывает так, что пользователь в целях экономии приобретает более дешевые гофрированные трубки без зонда-струны. Продеть кабель внутрь таких изделий на порядок сложнее.

Процесс укладки проводки в гофру без перетяжной проволоки имеет следующий алгоритм:

1. Свободный край проводника загибается на 180 градусов, во избежание зацепов внутри канала.
2. Один монтажник начинает осторожно проталкивать кабель, а другой по мере его продвижения обеспечивает удобную конфигурацию гофрированной оболочки. Как правило, на реализацию процедуры этим способом уходит много времени.

Для увеличения скорости продевания кабеля в гофре без струны можно воспользоваться специальным кабельным захватом (чулком). Принцип работы этого приспособления напоминает «удавку»: при его натягивании происходит сокращение внутреннего сечения троса, в результате чего конец кабеля надежно фиксируется. По мере продвижения внутри гофры кольца захватов смещаются навстречу движению провода и становятся еще интенсивнее. Для продевания кабелей в очень узкие каналы в комплект захвата прилагается специальный зажим с отверстием для троса.

Кабельный чулок

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам. При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

• специальный крепеж и гвозди. Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

• больше распредкоробок. Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет. Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия. Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да. Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты. При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Ошибки и правила монтажа кабеля в гофре

• не создавайте острых углов при проектировании трасс

• для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

• нельзя протягивать в одной гофре сразу несколько кабельных линий

• силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний

• если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

• на линии освещения как правило используется гофра d=16мм

• на силовые розетки диаметром не менее 20мм

• под коаксиал для видеонаблюдения – не меньше 25мм

• под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

Ремонт гофры

Причиной повреждения гофрированных рукавов могут быть грызуны или заводской брак. Также шланги могут протереться в результате прокладки трассы по конструкциям с сильной вибрацией.

Мелкие трещины и щели ликвидируют намоткой изоляции для наружных работ. Более широкие прорехи запаивают расплавленным пластиком. В некоторых случаях на повреждённый участок гофры накладывают бандаж с применением герметика.

Применение гофротруб значительно упрощает монтаж электрических сетей. Универсальность и неприхотливость в обращении гофрированных рукавов значительно повышают безопасность и долговечность электропроводки.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о и заизолировать, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Или использовать диск «Здоровье», как показано в следующем видео (вторая минута):

Иногда возникает необходимость протянуть проводник в гофрированной трубе по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет обычная струна. На видеоуроке мастера наглядна продемонстрировали всю сущность работ:

Как проложить гофрированный шланг через гипсокартонный потолок

Ну и последняя ситуация, которую хотелось бы описать – прокладка кабеля с резиновой изоляцией в гофре. Сложность заключается в том, что при протяжке возникает сильное трение между стенками гофротрубы и изоляцией проводника. В результате даже проволока не облегчает процесс, а если еще и протяжки нет, в этом случае вообще нереально сложно выполнить монтаж. На помощь приходит специальная смазка, например Wire Pulling Lubricant от компании 3М, с помощью которой можно достаточно быстро протянуть кабель через гофрированную трубу.

Стоимость такой смазки немного высокая, однако, если вы часто выполняете электромонтажные работы, рекомендуем приобрести ее, т.к. одной бутылки хватает надолго.

Вот собственно и вся информация, которую мы хотели предоставить. Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм2 нужен диаметр 20 мм. Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Обзор всего мероприятия

Как завести провод без зонда

Как проложить гофрированный шланг через гипсокартонный потолок

Источники

• https://domikelectrica.ru/montazh-kabelya-v-gofre-oshibki-i-zabluzhdeniya/
• https://odinelectric.ru/wiring/wires/zachem-nuzhna-gofra
• https://amperof.ru/elektromontazh/electroprivodka/prokladka-kabelya-v-gofrotrube.html
• https://5domov.ru/remont/kak-protyanut-kabel-v-gofru-s-provolokoy-i-bez-provoloki.html
• https://ProFazu.ru/provodka/montazh/prokladka-kabelya-v-gofre.html
• https://StrojDvor.ru/elektrosnabzhenie/prokladka-provodov-v-gofre-skolko-mozhno-prolozhit/
• https://samelectrik.ru/kak-provesti-kabel-cherez-gofrirovannuyu-trubu.html

Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Содержание статьи

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

• При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
• При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

  Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

• При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
• При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

• Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
• ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

  Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

• ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
• Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов



Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Как подобрать гофру для кабеля: правила выбора

Как же без электрических гофр обходились раньше

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля. Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

Все провода разведены по помещению в гофре

• Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
• Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
• Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
• Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

Гофра для кабеля, предназначенная для укладки в грунт

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

Труба гибкая гофрошланг d=20 под кабель

• Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
• Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.

Гофра для кабеля НГ двухслойная

• Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.

Тройник для пластиковой гофры

• Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

На фото — гофра для кабеля d=16 с зондом

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Кабельная гофра двойная д=50

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

Гофра из полипропилена

• Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.

Материал, из которого изготовлена гофра для кабеля, и размеры ее обязательно указываются на этикетке

• Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.

Для материала характерна химическая устойчивость

• Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.

Металлические гофры стоят значительно дороже полимерных

• Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность. Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

Гофра из металла и полимера

• Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе  оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия  воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

• Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
• Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.

Кабельный гофрорукав д=25 мм

• Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
• Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
• Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Дополнительные данные для подбора размера гофры

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

• В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.

Монтажная клипса

• Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).
• Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.
• При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.

Вариант стяжки для крепежа трубы

• Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.

При проектировании трассы стоит учесть следующие моменты:

• Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
• Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
• Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
• Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

Прокладка кабеля – один из важнейших из всех существующих видов электромонтажных работ.

Главная / Статьи / Прокладка кабеля – один из важнейших из всех существующих видов электромонтажных работ.

На данное время компания ООО «Эл-сервис» давно и уверенно зарекомендовала себя на существующем рынке электромонтажных услуг как профессионал высочайшего класса. Весь персонал компании – это квалифицированные специалисты, которые всегда готовы помочь любому своему клиенту или партнеру найти оптимальное решение для поставленных ими задач, внедряя повсеместно различные инновационные технологии. При этом гарантируется индивидуальный подход к нуждам каждого заказчика в отдельности.

Услуги, оказываемые компанией ООО «Эл-сервис», весьма разнообразны. Она с легкостью поможет, как составить проект, так и осуществить электромонтаж и пусконаладочные работы, а также оказать сервисное обслуживание. Часто бывает необходимость воспользоваться электротехнической лабораторией. За подобной услугой как наши клиенты, так и партнеры всегда могут к нам обратиться. При этом все выполняется не только в очень высоком качестве, но и за достаточно приемлемые средства.

Прокладка кабеля – один из важнейших из всех существующих видов электромонтажных работ. От правильно выбранного метода его осуществления, качества выполнения полностью зависит, как долго прослужит проводка, а также очень часто надежность работы электроприборов. Возможных способов осуществить монтаж кабеля имеется несколько. Так, например, можно воспользоваться как внешним, так и скрытым типом монтажа, кроме того существует воздушный способ монтажа кабелей. Среди скрытого монтажа также можно выделить два основных подвида – прокладка кабеля в земле, в гофрированной трубе. Каждый из них имеет свои как преимущества, так и недостатки. Выбрать оптимально подходящий для потребностей клиента способ прокладки кабеля всегда поможет опытный и квалифицированный электрик.

Внешним способом монтажа называется метод укладки, когда кабель находиться на виду и будет прикрепляться к стене скобами. Главное преимущество – ремонт можно произвести без разрушения стены или защитной конструкции. Однако такой способ трудно назвать самым распространенным. При прокладке на улице таким способом кабель окажется не защищенным от воздействия окружающей среды, а если внутри помещения он не применяется в соответствии с требованиями по технике безопасности.

Прокладка кабеля в гофре

Прокладка кабеля в гофре как раз и применяется для защиты электрических проводов от внешнего воздействия. С ней очень легко работать, т.к. гофрированная труба не пропускает влагу, не горит, имеет отличную эластичность, кроме того обладает электроизоляционными свойствами. Монтаж электрических проводов при этом максимально прост и не занимает много времени. После протяжки проводов по гофрированной трубке, она может, как закрепляться на абсолютно любую поверхность, так и просто закапываться в землю. В любом случае, срок службы электрических кабелей значительно увеличивается.

Прокладка кабеля в земле

Еще один способ прокладка кабеля в земле имеет свои особенности применения. Такой монтаж наиболее надежен и долговечен, обеспечивает бесперебойность, высокое качество, а также он значительно дешевле в эксплуатации, чем воздушный. Хотя следует отметить, что строительство кабельных линий при этом обойдется дороже. Необходимо применять либо специальные бронированные кабели, либо дополнительно их защищать. Также придется вырыть траншею, а после укладки ее обратно засыпать. Все это сказывается на цене.

Стоимость прокладки кабеля, непосредственно в зависимости от выбранного клиентом типа самого провода, а также от способа укладки, может довольно значительно колебаться. Для получения более точной информации следует обратиться к представителям компании или изучить прайс-листы на ее сайте.

Можно ли прокладывать проводку без гофры?

Как лучше проложить проводку в гофре или без? Что об этом говорит ПУЭ, какое решение лучше, дешевле и безопаснее? Как прокладывается электропроводка без гофры.

Для каждого владельца недвижимости рано или поздно наступает момент, когда нужно определиться, какая электрическая проводка будет наиболее оптимальна в принадлежащем ему строении. Кто-то решает потратить неоправданно большую сумму на монтаж кабеля в гофрированной трубе, обогатив при этом подрядчика. Кому-то в целях экономии приходит в голову игнорировать нормативные документы, подвергая жизнь людей опасности, и провести электропроводку без гофры. Попробуем разобраться во всех нюансах и выяснить: какой должна быть проводка в помещении и как сделать её безопасной, не расходуя лишних денежных средств.

Содержание:

Нужна ли гофра

Для того чтобы понять, опасно или нет осуществлять монтаж электропроводки без гофры и какой кабель наиболее подходит для этой цели, рассмотрим ГОСТ Р 53315-2009 (ГОСТ 31565 – 2012).

В документе прописано, что проводка в жилых помещениях может осуществляться кабелем с медными жилами и оболочкой, не распространяющей горение, с низким газовым и дымовым выделением.

Таким проводником является ВВГ-нг-LS, либо его аналоги с еще более высокой степенью защиты.

Чтобы разобраться, можно ли обойтись без гофры, прокладывая кабель ВВГнг-LS, обратимся к нормам, прописанным в ПУЭ 7 (Правила Устройства Электроустановок).

Из таблицы видно, что проводка кабеля ВВГнг-LS, относящегося к защищенным проводам и кабелям с оболочкой из трудносгораемых материалов, может осуществляться:

• открыто – непосредственно по конструкциям из любых материалов,
• скрыто — по трудносгораемым основаниям.

Иными словами, в данных случаях дополнительная защита не требуется, можно обойтись без гофры.

Исключение составляет скрытая проводка по сгораемым основаниям. В этом случае необходима подкладка из «несгораемых материалов».

Что бы понять, может ли использование электротехнических гофрированных труб усилить пожарную безопасность разводки, рассмотрим их характеристики.

Из предложенной производителем технической информации видно, что по огнестойкости ПВХ гофра «не поддерживает горения» так же, как и ВВГнг-LS. Из чего можно сделать вывод, что проводка данным кабелем может осуществляться без гофры, что позволит снизить стоимость работ и используемых материалов, а так же сократит время монтажа.

Иными словами, в случае прокладки кабеля с оболочкой, не распространяющей горение, использование гофтотруб финансово неоправданно, так как достаточно проложить кабель с маркировкой «нг-LS». Если же проводка должна пройти по сгораемым конструкциям, монтаж должен осуществляться в металлической трубе.

Случаи обоснованного применения гофры

В местах, где проводка может подвергаться механическим повреждениям, монтаж кабеля осуществляют в гофротрубе.

Практически без ограничений её используют в слаботочных системах:

• в сигнализации,
• в кабельном телевидении,
• в телефонных линиях,
• в сети интернет.

Не стоит обходиться без гофры и при укладке кабеля в стяжке пола.

Если питающие линии размещают под гипсокартоном или натяжными потолками, то удобнее использовать гофротрубу. Тогда будет выполнено требование сменяемости проводки, приведенное в главе 7.1. п.7.1.37. ПУЭ, и будет обеспечена дополнительная механическая защита электролинии.

Прокладка кабеля без гофры

Монтаж электропроводки в жилище может осуществляться несколькими способами, в зависимости от:

• типа кабеля;
• среды, в которой планируется разводка;
• материала основания, на котором будут осуществляться монтажные работы.

Прокладка кабеля без гофры может осуществляться открытым или скрытым способом.

Заключение

Гофрированная труба не является строго обязательной частью электропроводки. Если прокладка проводов осуществляется под слоем штукатурки, то безопасность будет обеспечена и без гофры.

Если же используется кабель с оболочкой, не поддерживающей горение, крепить его без гофры допускается к любым пожаробезопасным основаниям.

Материалы по теме:

• Как протянуть кабель через гофру
• Электропроводка без распределительных коробок
• Что такое металлорукав для кабеля

Материал взят с сайта: ​https://samelectrik.ru/​​​

Гофра для электропроводки — назначение, виды и монтаж

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора. Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.

Гофра для электропроводки

В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто рекомендуют  заключать в дополнительное защитное покрытие. Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.

Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

• При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
• При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

• Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

• При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
• В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Разновидности гофрированных изоляционных труб

Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.

Прочность трубы

По прочности изоляционная труба подразделяется на следующие варианты:

• Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
• Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
• Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.

Армированная гофротруба способна выдерживать очень серьёзные механические нагрузки без деформации или разрыва.

• Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.

Приспособление для укладки кабеля в гофру

В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

Гофрированная трубка с установленной внутри нее струной-протяжкой.

Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.

Материал изготовления гофрированных труб

Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.

Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.

Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.

Цвет и внешний вид гофры	Краткие характеристики гофрированных труб и область их применения
	ППР — полипропилен. Трубы из него производятся чаще всего в синем оттенке. Этот материал нельзя назвать негорючим, поэтому используется такая гофра обычно для протяжки проводки, на которой не предполагается высокой нагрузки. Пример – сигнальные линии. ППР отличается хорошей устойчивостью к влажности и ультрафиолету. Изделия обладают повышенной эластичностью, поэтому их легко монтировать. Диапазон эксплуатационных температур полипропилена достаточно широк и составляет от -40 до +45 градусов. Благодаря своим качествам гофрированные трубы могут использоваться, как внутри помещений, так и в условиях улицы. Из ППР производятся как обычные, так и армированные гофрированные трубы.
	ПВХ — поливинилхлорид. Гофрированные трубы из ПВХ чаще всего имеют серый цвет. Материал является самозатухающим, то есть не распространяет пламя, поэтому при коротком замыкании предотвращается распространения очага горения. Поливинилхлорид устойчив к воздействию влаги, поэтому может быть использован как в сухих, так и во влажных помещениях. К слову – это наиболее часто используемый в строительстве тип гофры.
	ПНД — полиэтилен низкого давления. Трубы из него могут быть черного или оранжевого цвета. Материал горючий, но обладает высокой влагостойкостью, а также устойчив к химическим воздействиям. Полиэтиленовая гофра обладает высокой эластичностью, что значительно упрощает проведение монтажных работ. Эксплуатационные температуры варьируются от -40 до +90 градусов. Изделия могут быть использованы для защиты кабелей, прокладываемых в стяжке, в штробах, проложенных в стенах, выстроенных из негорючего материала, а также в условиях улицы.
	Металл. Эта разновидность гофрированной изоляции производится из оцинкованной или нержавеющей стали, поэтому обладает влагостойкостью. Материал не горюч, устойчив к химическим и механическим воздействием, а также к высокому давлению и динамическим нагрузкам, ультрафиолету и внешним температурам — диапазон очень широк, от -60 до + 400 градусов. Кроме этого, металл обладает биологической инертностью, то есть не является благоприятной средой для грибковых образований, не привлекает насекомых и грызунов. Материал н за счет полимерного внутреннего покрытия — обладает диэлектрическими качествами. Однако, в силу высокой теплопроводности существует вероятность скопления конденсата внутри трубы, что может привести к снижению сопротивления изоляционного слоя кабелей. Металлические трубы применяются для изоляции проводки в деревянных строениях, а также в условиях улицы. Соединений кабеля внутри металлической гофры, используемой на улице, быть не должно.
	ПА — полиамид, трубы темно-серого цвета. Изоляция обладающая отличными характеристиками — это высокая устойчивость к химическим и атмосферным воздействиям, широкий диапазон эксплуатационных температур: от — 60 до +157 градусов. Материал обладает высокой гибкостью, превосходящую эластичность других полимеров. Изоляция не поддерживает горение, соответствует всем требованиям противопожарной безопасности, устойчива к влаге. Простота монтажа и протяжки кабеля внутри гофры значительно ускоряет работу. Используются изделия из этого материала для монтажа проводки внутри и снаружи зданий.

При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.

Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома.  Поэтому ее параметры можно выделить особо.

Труба гибкая гофрированная ПВХ серии FL (легкая) и FH (тяжелая)

Наименование параметров	Показатели
Материал изготовления	Самозатухающая полимерная композиция на основе ПВХ
Стандарт изготовления	ГОСТ 50827-95
Степень защищенности оболочки	IP55
Прочность:
— для серии FL	350 Н / 5 см при t 20 °C
— для серии FH	750 Н / 5 см при t 20 °C
Диапазон температур проведения монтажа проводки	от -5 до +60 °C
Диапазон температур эксплуатации	от -25 до +60 °C
Диэлектрическая прочность	2000 В (50 Гц) в течение 15 мин.
Сопротивление изоляции гофротрубы	не менее 100 МОм (500 В) в течение 1 мин.
Огнестойкость	Самозатухающие, не поддерживающие горения
Цвет	стандартно — серый , RAL7035

Цены на гофру

гофра

Конструктивные особенности гофры

Изоляционная труба подразделяется также  по своему конструктивному строению на однослойный и двухслойный вариант.

Двухслойный и однослойный вариант гофрированной трубы ПНД.

• Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной. Однако, двухслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Гофра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути. Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.

Металлическая гофрированная трубка, покрытая ПВХ-оболочкой

• Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли. Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.

Размерные параметры гофрированных труб для электрической проводки

Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.

В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы. Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.

Кабели, пропущенные в гофру, не должны укладываться плотно – существуют определенные ограничения по заполнению полости трубы

Таблица ниже показывает стандартные размерные параметры большинства гофрированных труб:

Внешний диаметр гофрированной трубы, мм	Внутренний диаметр, мм	Длина в стандартной заводской бухте, м
16	10.7	50 или 100
20	14.1	50 или 100
25	18.3	25 или 50
32	24.3	25 или 50
40	32.5	15
50	39.6	15
63	50.6	15

А размещенный ниже калькулятор позволит очень быстро рассчитать, какое допустимое количество тех или иных проводов (кабелей) допускается разместить в гофротрубе. Необходимо будет только указать стандартный внешний диаметр выбранной гофры, а также внешний диаметр планируемого к укладке кабеля (провода) круглого сечения, или толщину и ширину — для плоских разновидностей. Эти размеры могут указываться в паспортных характеристиках кабельной продукции, но их несложно измерить и самому – штангенциркулем или даже просто линейкой.

Калькулятор расчета допустимого количества кабелей (проводов) в гофре

Перейти к расчётам

Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:

• Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
• К выключателям и розеткам используется трубка диаметром не менее 20 мм.
• От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
• Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
• Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
• Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т.п.) — не менее 25 мм.

Стоимость гофрированной трубы

Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.

В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.

Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.

Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.

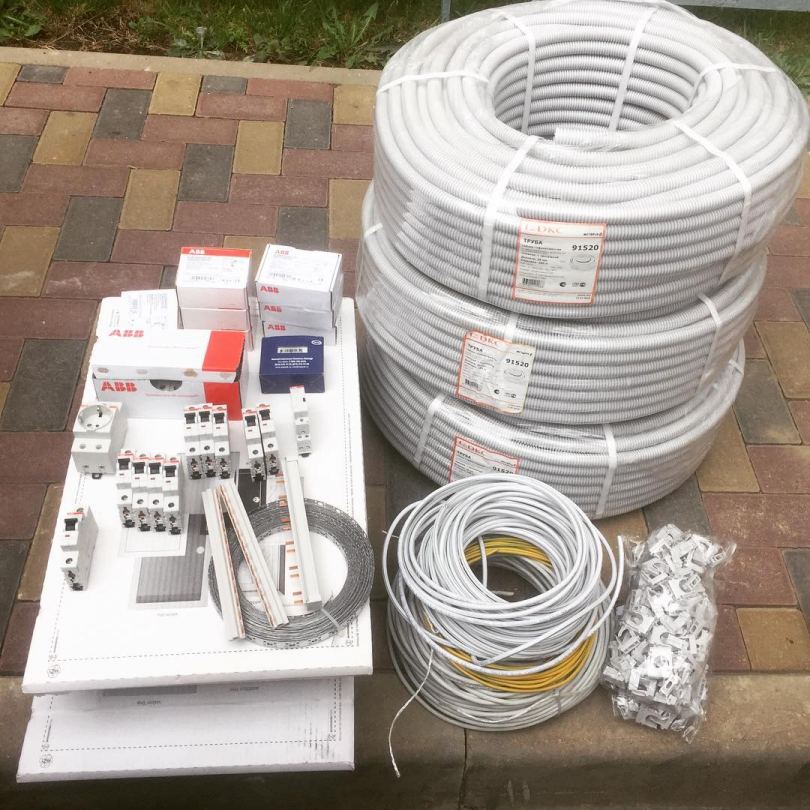

Бухта гофрированной трубы ПВХ с протяжкой.

Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.

Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах. Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.

Рекомендации по проведению монтажных работ

В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.

Укладка кабеля в гофру

Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки. Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель. И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.

Закрепив кабель к протяжке, рекомендуется этот соединительный узел «облагородить» изолентой, чтобы он не зацеплялся о внутреннюю гофрированную поверхность трубы.

Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:

• В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
• Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
• Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.

На этой иллюстрации представлены варианты протягивания кабеля через гофрированную трубку в одиночку и с привлечением помощника.

Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота. Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.

Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.

Как крепятся гофрированные трубы с проводкой?

В различных условиях монтаж гофрированной трубы производится различными способами.



Если проводка-«воздушка» проходит по улице, то гофра подвешивается на натянутый металлический трос.

• При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек. Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности. Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.

Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры. Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.

Цены на гофрированную трубу

труба гофрированная

Пластиковые клипсы, которые традиционно используются для фиксации полипропиленовых или металлопластиковых водопроводных труб, отлично подходят и для крепления гофры.

• Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы. Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.

Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.



Дюбель-хомут и дюбель-шпилька для крепления гофры в штрабе.

• Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.

Закрепление гофры в штрабе с помощью дюбель-шпильки.

Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в трабы гофра просто фиксируется  «ляпами» быстрозастывающего гипсового растора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие. Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

Вариант закрепление проводки над подвесным потолком – затяжками по подвесам

• В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.

Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:

• Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу. Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки. Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.
• Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.

Если предусмотрена прокладка нескольких кабелей, расположенных в разных изоляционных трубках, то их монтируют параллельно друг другу, делая минимальное количество плавных поворотов. Монтаж в несколько ярусов – категорически запрещен.

• Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.

Поворот кабеля может быть осуществлен через распределительную коробку.

• Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.
• В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга. Их пересечение может проходить только под прямым углом.

Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта. Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.

Сложности при использовании гофры

Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:

Штрабы, прорезанные в бетонной стене под гофрированные трубы электропроводки.

• Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности. Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

• Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры. Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат. Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.
• Неизбежно удорожание работ по проведению проводки из-за приобретения:

— самих гофрированных труб;

— крепежных элементов;

— распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Кабель NYM с надежной тройной изоляцией.

Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг. Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.

Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными. Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.

Видео: Как же будет правильнее – электропроводка в гофре, или без нее?

Кабели

для заливки и подземки: миф или реальность?

Энергетическое управление Нью-Йорка (NYPA) запускает демонстрационный проект с технологической компанией из Швеции для изучения использования искусственного интеллекта (ИИ) в рамках долгосрочной стратегии модернизации звукового кабеля Y-49 Long Island Sound Cable. . Кабель передает энергию из Вестчестера на Лонг-Айленд.

Программа Incubatenergy Labs Института энергетических исследований (EPRI) объявила о выборе Eneryield из Гетеборга, Швеция, в качестве одной из 20 начинающих компаний, которые проведут ускоренные демонстрации своих технологий с коммунальными предприятиями и EPRI в рамках когорты Incubatenergy Labs в 2021 году. .

«Сотрудничество в области быстрой оценки и внедрения инноваций в области производства, доставки и конечного использования электроэнергии имеет важное значение для достижения глубокой декарбонизации к 2035 году», — сказал Эрик Стиб, ведущий специалист по инкубатории EPRI. «Incubatenergy Labs объединяет стартапы, такие как Eneryield, и коммунальные предприятия, чтобы проводить краудсорсинг демонстрации этих инноваций и ускорять коммерциализацию перспективных технологий».

NYPA будет сотрудничать с компанией Eneryield, которая предоставляет алгоритмы машинного обучения для интеллектуального анализа энергии и управления потоками электроэнергии, чтобы продемонстрировать использование новой технологии для выявления возможных решений для обнаружения неисправностей и помощи в укреплении и обновлении звукового кабеля Long Island Sound Cable.В настоящее время кабель проходит экспертизу на предмет долгосрочного ремонта.

«Это возможность использовать новые технологии, которые показали себя многообещающими в разработке, и испытать их с данными в реальном времени и активной системой питания», — сказал Алан Эттлингер, старший директор по исследованиям, развитию технологий и инновациям компании NYPA, которая владеет и управляет участком Лонг-Айленда. «Использование искусственного интеллекта для проверки инфраструктуры может помочь повысить надежность и безопасность, выявить неисправное оборудование и выявить проблемы, требующие ремонта, тем самым уменьшив простои для клиентов.«

Eneryield было выбрано NYPA из более чем 250 международных стартапов комиссией глобальных коммунальных предприятий и отраслевых экспертов EPRI. Стартапы потратят 16 недель на работу с электроэнергетическими предприятиями по всей стране и EPRI над демонстрационными технологическими проектами, предназначенными для ускорить декарбонизацию, электрификацию, модернизацию сетей и другие императивы инноваций в электроэнергетике. Результаты будут представлены во время интерактивных демонстрационных дней Incubatenergy Labs Demo Days, октябрь.19–20.

Проект NYPA будет сосредоточен на линии передачи Y-49, 23-мильной линии мощностью 693 МВт, которая проходит от Лонг-Айленда до Вестчестера. Будут использоваться исторические данные из различных источников, а методы искусственного интеллекта / машинного обучения будут применяться для выявления небольших аномалий, отклонений и закономерностей для прогнозирования более крупных неизбежных нарушений или неисправностей. Проект направлен на определение того, могут ли методы помочь предсказать возникающие проблемы или начальный отказ подземных / подводных кабелей, а также улучшить уникальные корреляции и характеристики данных, которые можно измерить с помощью более традиционных методов анализа.

В кабеле были неисправности, которые привели к периодическим отключениям в течение последнего года. NYPA работает со своими местными партнерами, Long Island Power Authority и своим поставщиком услуг PSEG Long Island, чтобы реализовать долгосрочную стратегию своей надежности и устойчивости в будущем. Решения включают замену сегментов пролета и возможное расширение пропускной способности линии для подготовки к притоку источников зеленой энергии. Уроки этого демонстрационного проекта помогут проинформировать о следующих шагах по обновлению линии.

Гофрированные трубы из ПНД с двойными стенками, для прокладки электрических кабелей, размер: 3 дюйма,

---

О компании

Год основания 2010

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Официальный оптовый дилер

Количество сотрудников От 51 до 100 человек

Годовой оборот рупий.25-50 крор

Участник IndiaMART с апреля 2011 г.

GST27AAACY4420B1ZS

Опираясь на богатую промышленность Yash Electrical Engineers Private Limited с 2010 , мы приобрели огромный опыт в торговле и предоставлении услуг, и мы являемся ведущими подрядчиками в области электротехники из Индии. Наш опыт позволяет нам предлагать подрядные услуги по электротехнике, услуги по техническому обслуживанию электрооборудования при возведении, установке и техническом обслуживании спортивных площадок, а также заделки кабелей HT и LT.Мы также готовим для наших клиентов кабели HT и LT, воздушные линии HT и LT, трансформаторы, уличные фонари и высокие мачты. Нашим очень надежным и эффективным продуктам помогают клиенты в строительстве, машиностроении, электротехнике и других отраслях промышленности.

С помощью наших технократов мы предлагаем полную индивидуальную настройку услуг по монтажу, установке и техническому обслуживанию. Наши профессионалы соблюдают строгие процедуры и нормы качества. Благодаря нашим последовательным усилиям по управлению качеством, мы получили сертификат фирмы-подрядчика по электротехнике класса «А» в Махараштре, Индия. Среди наших уважаемых клиентов Департамент общественных работ (PWD), Военно-инженерные службы (MES), Муниципальная корпорация Пуны (PMC) и другие.

Видео компании

Защита кабелей от автомобильного и пешеходного движения

На работе вы и ваши сотрудники, скорее всего, будете соприкасаться с кабелем определенного типа. Вы хотите принять все меры предосторожности относительно безопасности и размещения кабелей.Независимо от того, находится ли кабель в вашем доме, автомобиле или офисе, он должен быть защищен от движения людей, погодных условий и любых других элементов.

Если вы ожидаете интенсивного автомобильного движения по кабелям, целесообразно заранее предусмотреть прочные кожухи для кабелей. Вы должны позволить автомобилям перекатываться по тросам, не повреждая тросы. Если оставить кабели незащищенными, это может привести к их износу или коррозии. Cable Guard — отличный выбор для защиты автомобильного движения.Он прост в установке и имеет удобную крышку на кнопках, позволяющую легко вставлять и извлекать кабели.

Очень важно поддерживать ваш бизнес-сайт в соответствии со стандартами безопасности и бесперебойную работу. Чтобы избежать судебных исков против вас или вашего бизнеса, вы должны соблюдать все меры безопасности при размещении кабелей, а также убедиться, что все кабели работают должным образом.

Защитные кожухи для кабелей доступны для вашего бизнеса, если у вас высокий пешеходный и автомобильный трафик.Возможно, у вас есть вилочные погрузчики или другая тяжелая техника, постоянно работающие по вашим кабелям. Кожухи для кабелей помогут устранить такие опасности, как спотыкание или падение на кабели, а также предотвратят повреждение кабелей от движения.

Для движения тяжелой техники или вилочного погрузчика предусмотрены протекторы шнура Yellow Jacket, которые выдерживают экстремальное давление, не повреждая кабели. Это позволяет организовать и защитить более одного кабеля одновременно, а также обеспечить безопасность от споткнуться.Они отлично работают в промышленных или коммерческих условиях.

Для защиты кабелей от потери мощности предусмотрены кабельные каналы, кабельные каналы и кабельные лотки. Для вашего бизнеса доступны кабельные зажимы и стяжки для закрепления кабелей в местах, снижающих риск физического контакта.

Термоусадочные трубки могут использоваться для изоляции электрических кабелей, механической защиты, защиты от коррозии и истирания, защиты от влаги и погодных условий. Если в вашей компании кабели расположены снаружи под прямыми солнечными лучами, вы можете приобрести кабельную оболочку.С помощью этой упаковки вы можете связать кабели вашего предприятия и защитить их от ультрафиолетовых лучей и других экстремальных температур.

Если у вас есть кабели, идущие от телевизора, телефона и стереосистемы, вы можете приобрести кабельную коробку. Это устранит путаницу с кабелями, которая может представлять опасность для вас при ходьбе. Дорожку прокладки легко установить, и ее можно разместить вокруг стен или пола, чтобы пропустить кабель. Вы даже можете выбрать цвет дорожки качения, который будет гармонировать с интерьером вашего дома.

Кабели каждый день находятся в вашем доме и на рабочем месте. Вы должны обеспечить безопасность, когда и где они используются.

Другие отличные продукты для защиты кабелей от трафика включают:

Гофрированные трубы из ПНД для защиты кабелей и канализационных систем

Jagannath Industries — известный производитель, экспортер и поставщик гофрированных труб в Индии, предлагающий широкий ассортимент труб из полиэтилена высокой плотности, включая гофрированные трубы с одинарными стенками и гофрированные трубы с двойными стенками для защиты кабелей, дренажа канализационных сетей и систем пост-натяжения.Помимо того, что компания Jagannath Industries является хорошо зарекомендовавшим себя экспортером гофрированных труб, она также занимается производством аксессуаров для воздуховодов, таких как муфты для труб, муфты с плотной посадкой, концевые заглушки, заглушки и заглушки для кабельных каналов, сигнальные ленты, светильники и столбы уличных фонарей, электрические панели. , защитные каски, защитная обувь, защитные конусы и защитные куртки в Индии. Мы можем поставить лучший ассортимент полимеров для труб из полиэтилена высокой плотности различных размеров в соответствии с потребностями наших клиентов.

Будь то подземная установка в дренажной системе или надземная электрическая арматура, необходимы прочные трубы, которые легко монтировать, а также обладают отличной устойчивостью к коррозии и токсичным химическим веществам.Раньше воздуховоды и трубы из оцинкованного металла и чугуна использовались в городских распределительных сетях и канализационных сетях. Однако эти системы CI и GI не показали лучшей устойчивости к коррозии, и их обычно было немного сложно установить. Таким образом, в игру вступили системы воздуховодов с оболочкой из полиэтилена высокой плотности.

Гофрированные трубы из полиэтилена высокой плотности обеспечивают лучшую воздухо- и водонепроницаемость и являются лучшей заменой обычных каналов или труб из оцинкованного металла. Это лучшие воздуховоды, обладающие дополнительными преимуществами по сравнению с обычными предварительными напряжениями оцинкованных железных труб.

Вот несколько типов труб из ПНД, предлагаемых нами для наилучшего применения в защитных оболочках и канализационных системах.

Гофрированные трубы из ПНД

— самые гибкие, долговечные и прочные трубы из полиэтилена, прочного материала, способного выдерживать высокие химические нагрузки и воздействие окружающей среды. Эти трубы обычно легче по весу и их легче монтировать из-за их гибкой конструкции. Они известны своей высокой прочностью и лучшей устойчивостью к ударам и экстремальным давлениям.

В основном мы предлагаем гофрированные трубы из ПНД двух категорий: обычные одностенные гофрированные трубы и сверхпрочные гофрированные трубы с двойными стенками. В то время как одностенная труба с гофрированной оболочкой из полиэтилена высокой плотности является лучшей заменой металлическим оцинкованным воздуховодам, наши трубы DWC — это прочные, многослойные трубы с повышенной прочностью ребер, что позволяет им выдерживать большие нагрузки и давления. Эти трубы химически инертны, очень жесткие, но достаточно гибкие, чтобы легко переносить изгибы и изгибы.Они сконструированы таким образом, чтобы быть экологически чистыми, простыми в обращении и установке, с наименьшим весом и легкостью соединения. Наши трубы HDPE DWC производятся в соответствии с установленными отраслевыми стандартами и представляют собой лучшие водопроводные трубы для использования в дренажных системах, канализационных линиях и соединениях бытовых трубопроводов, очистных сооружениях, а также для орошения и промышленности.

• Гофрированная перфорированная труба из ПЭНД

Гофрированная перфорированная труба ПНД — лучший вариант для дренажных и канализационных систем.Это высокопрочные гофрированные трубы, обладающие превосходными физическими и химическими свойствами, которые наиболее подходят для транспортировки жидких, а также твердых отходов. Одной из основных сильных сторон наших перфорированных труб из полиэтилена высокой плотности является их термостойкость и исключительная герметичность. Благодаря максимальной прочности на сжатие, коррозии и устойчивости к трению, это лучшая труба для подземных сооружений.

Гофрированная канализационная труба из ПНД

— это очень гибкая и прочная труба, которая обладает уникальной способностью выдерживать и распределять временные и статические нагрузки.Они изготовлены из полиэтилена высокой плотности и, следовательно, обладают превосходной химической инертностью и значительным долгосрочным преимуществом по сравнению с обычными канализационными трубами. Благодаря уникальной гибкой конструкции эти трубы обладают максимальной несущей способностью и имеют максимальный срок службы, который может достигать 50 или более 50 лет. Наши гофрированные дренажные трубы могут наилучшим образом работать как с высокими, так и с низкими перекрытиями, и имеют экологически безопасную конструкцию без утечек и трещин. Они доступны большей длины и, следовательно, позволяют легко, быстро и экономично установить дренажные системы.

Лучший способ протянуть провод через кабелепровод

Conduit обеспечивает надежный барьер между электропроводкой и внешними условиями, которые со временем могут повредить или вызвать коррозию. Доступен широкий спектр кабелепроводов как для внутреннего, так и для наружного применения, в том числе гибкий кабелепровод, позволяющий огибать препятствия. Однако повторная разводка этих трубопроводов во время ремонта и ремонта может быть сложной задачей. Из-за того, что кабелепровод иногда проходит в сотни футов в длину, может быть трудно обеспечить, чтобы проводка проходила на всем его протяжении, не зацепившись за него.К счастью, есть несколько способов протянуть провод через кабелепровод, и некоторые из них описаны здесь.

Способы протяжки кабеля

В идеальных ситуациях вы будете работать с кабелепроводом, в котором все еще проложен старый провод. В этих случаях вы можете просто прикрепить конец старого провода к концу нового провода и использовать его в качестве тягового провода, протягивая новый провод через кабелепровод. Однако это не всегда вариант, особенно при работе с новым кабелепроводом или сильно поврежденной старой проводкой.

Если вам нужно протянуть провод через кабелепровод, вы можете выбрать один из нескольких способов. Ниже перечислены некоторые из лучших методов протяжки провода через кабелепровод, а также их преимущества и ограничения.

1. Строковый метод

Метод струны — это простейший метод протягивания проволоки через канал, основанный на прочной струне, называемой натяжной струной. Метод работает следующим образом:

1. Привяжите веревку: Привяжите прочную веревку к длинному негибкому стержню.
2. Протолкните стержень: Протолкните стержень через кабелепровод привязанным концом вперед. Продолжайте нажимать, пока струна не выйдет из противоположной стороны кондита.
3. Прикрепите провод: Привяжите электрические провода к веревке.
4. Протяните проволоку: Протяните стержень и веревку через канал, протягивая проволоку вместе с ними.

Этот метод лучше всего работает с короткими и прямыми участками кабелепровода. Для более длинных участков трубопровода или участков с большей кривизной потребуется альтернативный метод.

2. Метод проводной мыши

Метод мыши — это разновидность струнного метода, в котором вместо стержня используется инструмент, называемый мышью для канала или поршнем для канала. Этот инструмент представляет собой небольшой цилиндр из пенопласта, диаметр которого немного меньше диаметра внутренней части трубы. Он используется в тандеме с магазинным пылесосом. Метод использования этого инструмента подробно описан ниже:

1. Привяжите веревку: Возьмите проводную мышь и привяжите к ней прочную легкую веревку. Для этого через мышь должна проходить проволочная петля.
2. Вставьте мышь: Поместите мышь в кабелепровод, противоположный стороне, с которой вы собираетесь тянуть. Установите мышь так, чтобы она заполняла пространство кабелепровода и чтобы струна следовала за ней.
3. Примените вакуум: Возьмите магазинный вакуум и примените его к противоположному концу кабелепровода. Убедитесь, что вакуумный шланг прикреплен к кабелепроводу так, что он обеспечивает наилучшее всасывание.
4. Потяните мышь: Включите вакуум и подавайте его, пока мышь не всасывается до конца кабелепровода.Выключите пылесос и удалите мышь.
5. Прикрепите провод: Отвяжите веревку от проволочной петли мыши и закрепите ее на проволоке.
6. Потяните за трос: Потяните за противоположный конец троса, чтобы протянуть трос в канал. Для более длинных каналов попросите напарника протянуть проволоку в канал.

Этот метод очень удобен для трубопровода с более сложными витками и поворотами, но может быть ограничен длиной трубопровода.

3.Рыболовный груз Method

В методе рыболовного груза используется тяжелый рыболовный груз, который направляет проводку непосредственно через кабелепровод. Метод работает следующим образом:

1. Привяжите груз: Прикрепите тяжелый груз для рыбной ловли к концу проволоки с помощью веревки или рыболовной проволоки, чтобы груз выступал на расстоянии 2–3 дюймов перед проводкой. Обязательно выбирайте рыболовный груз, достаточно тонкий, чтобы проходить через канал, но достаточно тяжелый, чтобы тянуть смазанную проволоку.
2. Вставьте груз: Поместите рыболовный груз внутри кабелепровода и отрегулируйте размещение проводки так, чтобы он мог легко перемещаться за грузом.
3. Бросьте груз: Бросьте рыболовный груз в кабелепровод. Если вы работаете со свободно движущимся кабелем, поднимите его конец выше груза, чтобы сила тяжести могла тянуть его за собой. При необходимости отрегулируйте ориентацию кабелепровода, чтобы получить вес по изгибам кабелепровода. Продолжайте этот процесс, пока весь провод не будет протянут через канал.

Применение этого метода несколько ограничено. Он лучше всего подходит для прямого вертикально проложенного трубопровода, хотя его можно применить практически к любому каналу, который может свободно перемещаться.Он не идеален для кабелепровода, который закреплен в горизонтальном положении или имеет чрезмерные изгибы.

4. Метод рыболовной ленты

Вышеуказанные методы отлично подходят для прямых трубопроводов, но их намного сложнее протянуть через трубопроводы с большей кривизной. Так как же протянуть провод через гибкий кабелепровод с несколькими витками? Метод рыбьей ленты — наиболее распространенное решение. В этой технике используется рыболовная лента — инструмент, который обычно используют электрики для протягивания провода. Рыбная лента — это длинная плоская металлическая проволока, намотанная внутри катушки с крючком на конце.Чтобы использовать рыбную ленту, вам также понадобятся инструменты для зачистки проводов и линейные плоскогубцы. Метод рыбьей ленты работает следующим образом:

1. Протяните ленту: Вставьте конец ленты в конец кабелепровода, из которого вы хотите вытянуть. Продолжайте проталкивать ленту через кабелепровод и по ходу разматывать катушку. Когда конец рыбной ленты выйдет из конца кабелепровода, прекратите подачу ленты.
2. Зачистите изоляцию: Зачистите изоляцию с конца провода с помощью приспособлений для зачистки проводов.Если вы подаете несколько проводов, зачистите каждый провод на разное количество, оставив один провод длиннее других.
3. Присоедините провода: Удерживайте провода вместе, чтобы изоляция была выровнена, и скрутите их плоскогубцами. Согните самую длинную проволоку так, чтобы она образовала крючок, и прикрепите ее к крючку на конце рыбной ленты. После того, как они будут прикреплены, оберните точку крепления изолентой, чтобы они не отсоединились во время процесса вытягивания.
4. Протяните проволоку: Протяните проволоку в канал, потянув за ленту, в то время как партнер протягивает проволоку.

Метод рыболовной ленты можно применять практически ко всем типам трубопроводов. Обратите внимание, что рыбная лента доступна в диапазоне длин от 25 футов до 100 футов, поэтому убедитесь, что вы выбрали подходящую для вашего приложения. Для более коротких длин или небольших работ, нейлоновая лента — это экономичный вариант, который также хорошо работает.

5. Соединительный метод рыболовной ленты

В некоторых случаях вы можете встретить кабелепровод с поворотом на 90 градусов или существующие провода — и то, и другое может оказаться проблематичным.

Протянуть проволоку через кабелепровод с существующими проводами сложно, потому что любая используемая вами техника может зацепиться за существующие провода — кабельная мышь и метод рыболовного груза по этой причине совершенно непригодны для использования в этих случаях.

Протягивание кабеля через изгибы кабелепровода также может оказаться проблематичным. Для большинства трубопроводов, чем больше угол, тем сложнее закрепить натяжную веревку или рыболовную ленту. Эта проблема еще более выражена при использовании трубопровода из ПВХ, поскольку угловые соединения могут легко зацепиться за рыбную ленту, когда она проходит через канал.

Один из способов решения этих проблем заключается в использовании двух рыболовных лент на каждом конце канала. Обратите внимание, что этот метод требует работы с партнером. Метод выглядит следующим образом:

1. Создайте петли: Возьмите одну из рыбных лент и обнажите конец.С помощью прочной веревки сделайте пучок петель вокруг конца рыбной ленты и надежно прикрепите его изолентой.
2. Создайте крючок: Возьмите вторую ленту для рыбы и сделайте крючок на ее конце. Проверьте два конца, чтобы убедиться, что они легко зацепятся друг за друга.
3. Подача лент: Пусть вы и ваш партнер встанете на двух концах канала, каждый с одной из двух модифицированных лент для рыбы. Начните подавать ленты с каждого конца. Планируйте это так, чтобы ваши ленты встречались в проблемной точке трубопровода.
4. Зацепите и потяните: Когда ленты встретятся, закрутите загнутый конец так, чтобы было больше шансов схватить одну из петель. Как только вы думаете, что поймали другую леску, потяните, чтобы проверить. Когда две лески будут прикреплены, потяните за один конец рыболовной ленты, чтобы протянуть другой полностью через канал.

После того, как вы поймали и протянули одну рыболовную ленту через весь канал, вы можете продолжить, используя обычную технику рыболовной ленты для протягивания проволоки. Важно отметить, что кабелепровод с сильными витками или существующие провода потребуют тщательной смазки, чтобы провода полностью пропустили без защемления.

Дополнительные наконечники для протягивания кабеля

Перед тем, как выбрать один из вышеперечисленных способов протягивания провода через кабелепровод, важно проанализировать свои условия и надлежащим образом подготовиться к процессу. Вот несколько важных советов:

• Найдите существующие инструменты: При осмотре кабелепровода проверьте, нет ли в нем существующих проводов или кабелей, поскольку их можно использовать в качестве натяжных струн для новой проводки. Также проверьте, целы ли эти провода — оборванные провода могут создавать препятствия во время процесса протягивания.
• Ознакомьтесь с местными правилами: Кабели в оболочке являются альтернативой изолированной проводке и разрешены Национальными электротехническими нормами. Однако их не повсеместно разрешено использовать во внутренних трубопроводах и никогда не следует использовать на открытом воздухе. Даже если они разрешены, размер кабеля в оболочке делает его практически невозможным для прокладки через что-либо, кроме коротких прямых каналов. Если вы думаете о замене проводки с использованием неметаллического кабеля, обязательно ознакомьтесь с местными законами и правилами, чтобы убедиться, что это приемлемо, и убедитесь, что ваше приложение будет совместимо.
• Смажьте проводку: Вытягивание проводов при работе с прямым кабелепроводом достаточно затруднено. Однако изгибы и повороты увеличивают трение о проволоку, затрудняя протягивание. Если ваш кабелепровод имеет изгибы и изгибы, смажьте проводку непроводящей смазкой, когда вы вводите ее в кабелепровод. Этот гель или мыльное вещество покрывает проводку, делая ее достаточно гладкой, чтобы ее было легче скользить по кабелепроводу. Нанесите смазку непосредственно на проволоку, прежде чем протягивать ее, используя меньше к концу протяжки.Как и в случае с любой смазкой, следуйте инструкциям производителя для оптимальной работы.
• Работа с партнером: Хотя теоретически вы можете тянуть за провод самостоятельно, лучше всего работать хотя бы с одним человеком, независимо от того, какой метод вы выберете. Этот человек может помочь, потянув за проводку, пока вы добавляете смазку, или наоборот. Это особенно рекомендуется для более длинных и сложных участков кабелепровода.
• Осмотрите кабелепровод: Безусловно, самый важный совет по подготовке — это проверить длину кабелепровода от конца до конца.Измерьте длину кабелепровода и обратите внимание на любые изгибы, которые могут вызвать проблемы. Убедитесь, что какой бы метод вы ни выбрали, он соответствует длине и форме рассматриваемого кабелепровода. Также обратите внимание на тип трубопровода, который вы используете: канал с гофрированными краями будет легче захватывать провода по всей длине трубопровода, в то время как гладкий ПВХ-канал может захватывать только соединения.

Типы трубопроводов

Одна из важных вещей, которые следует учитывать при подготовке к протяжке кабеля, — это тип кабелепровода, с которым вы будете работать.Толщина кабелепровода, а также текстура помогут определить лучший способ протягивания провода через канал. Более тонкие каналы могут не позволить использовать рыболовные утяжелители или мышей, в то время как каналы большего размера могут поддерживать эти методы.

Вот некоторые распространенные типы кабелепровода:

• Разделительные трубы
• Волоконно-оптические кабели
• Трубы Jumbo
• Металлическая оплетка
• Пластиковые трубы
• Трубопроводы из полиамида
• Трубопроводы, заменяемые
• Специальные полимерные трубы

С каким бы типом кабелепровода вы ни работали, AerosUSA может предоставить высококачественные версии по отличным ценам.

О компании AerosUSA Conduits

AerosUSA — ведущий поставщик высокопроизводительных трубопроводных систем для промышленного применения. Как эксклюзивный представитель всемирно известного производителя Flexa GmbH в США, мы располагаем обширным эксклюзивным ассортиментом высококачественных трубопроводов.

Особо следует отметить наши полиамидные трубы и оцинкованные трубы, изготовленные для нужд различных отраслей промышленности. Наши гофрированные полиамидные трубы обеспечивают отличную защиту от ударов и ультрафиолетового излучения, а также имеют удобные в использовании защелкивающиеся соединители.С другой стороны, наши металлические оцинкованные трубы обеспечивают защиту от коррозии и экранирование, необходимые для самых сложных промышленных условий.

Независимо от того, какой тип кабелепровода вам нужен, AerosUSA предлагает такие кабелепроводы:

• Защита кабеля
• Отличные уплотнения
• Чрезвычайная гибкость
• Быстрая установка
• Огнестойкость
• Высокая ударопрочность
• Высокая стойкость к ультрафиолетовому излучению
• Легкий вес
• Длительный срок службы

Выберите AerosUSA

Мы также поставляем другие системы защиты и управления кабелями.Наша обширная линейка качественных средств защиты Flexa GmbH включает:

• Косы
• Кабельные вводы
• Аксессуары для организации кабелей
• Экранирование EMI ​​и RFI
• Энергетические направляющие цепи
• Фитинги и соединители
• Рукав
• Специализированные системы защиты оптоволоконных кабелей
• Сальники для разгрузки натяжения

Благодаря нашему обширному ассортименту, конкурентоспособным ценам и быстрой доставке вы можете доверять нам в предоставлении необходимых вам решений.Вдобавок ко всему, у нас есть квалифицированный персонал, обладающий отраслевым опытом, необходимый для того, чтобы предложить нашим клиентам правильное решение, независимо от их отрасли. Мы обслуживаем многие отрасли, в том числе:

• Автоматика
• Общая машина
• Тяжелая техника
• HVAC
• Горное дело
• Морские и морские перевозки
• Возобновляемая энергия
• Транзитно-железнодорожный

Мы поможем и вашей компании. Свяжитесь с нами сегодня, чтобы узнать, чем может помочь AerosUSA.

Прокладка подземных кабелей: руководство для новичков

1. Обратите внимание на прокладку подземных кабелей

Обратите внимание на прокладку подземных кабелей

♦ Избегайте большого количества участков, которые содержат сильную кислотную или щелочную коррозию или электрохимическую коррозию блуждающего тока.

♦ При отсутствии защитных мер рекомендуется избегать зон поражения термитами, воздействия источников тепла и участков, которые легко повреждаются внешними силами.

♦ Кабели следует прокладывать в траншеях, а по верхним и нижним прилегающим сторонам по всей длине кабелей укладывать слои мягкого грунта или песка толщиной не менее 100 мм.

♦ Защитная пластина шириной не менее 50 мм с обеих сторон кабеля должна быть закрыта по всей длине кабеля. Для защитной плиты следует использовать бетон.

♦ При прямой прокладке кабеля рекомендуется проложить целевую полосу пробуждения на защитной плате.

♦ В пригородах или на открытых участках следует устанавливать очевидные азимутальные знаки или столбики вдоль прямой линии длиной 100 м вдоль трассы кабеля, в точках поворота или на стыках.

♦ При укладке кабельной гофрированной трубы в траншею грунтовочный бетон толщиной не менее 100 мм следует заливать по всей длине гофрированной трубы, ширина не должна быть маленькой.

На внешней стороне трубы 50 мм кабель не может содержать броню.

2. Глубина прокладки кабеля должна соответствовать следующим требованиям.

♦ Основание оболочки кабеля для подземных сооружений должно быть не менее 0,3 м.

♦ Глубина оболочки кабеля до земли должна быть не менее 0,7 м; когда он расположен на проезжей части или под обрабатываемой землей, он должен быть надлежащим образом углублен и должен быть не менее 1,0 м.

♦ 3. При закапывании непосредственно в районах вечной мерзлоты они должны быть закопаны под слоем вечной мерзлоты.Когда они не могут быть заглублены глубоко, их можно закопать в сухой вечной мерзлоте, где почва хорошо дренирована, или в грунте обратной засыпки, можно также принять другие меры для предотвращения повреждения кабеля.

3. При прокладке подземных кабелей обратите внимание на следующее.

♦ При прокладке пластиковых пластиковых кабелей с большим логарифмом установите тяговую головку на конце кабеля. Тяговая головка должна быть хорошо закрыта, чтобы вода не попала на конец кабеля. Концы тягового кабеля должны быть плотно связаны, а соединительное устройство, такое как железный вертлюг, должно быть установлено между крышкой кабельной сетки и тяговым тросом так, чтобы полностью пластиковый кабель оставался прямым во время протягивания отверстия для трубы, а не скручивание приведет к повреждению кабеля.Покрытие.

♦ При прокладке трубопроводных кабелей в парке, поскольку количество кабелей невелико, а участок трубопровода длинный, по возможности следует применять метод строительства тягового кабеля с механическим приводом. В крайнем случае (например, дорога слишком узкая, рабочее пространство очень мало) Тяга. Сила тяги тягового троса должна быть равномерной, и ее нельзя дергать слишком сильно. Сила тяги пластикового кабеля должна быть менее 80% допустимой тягового усилия пластикового кабеля.

♦ Смазочные материалы, такие как тальк и парафиновое масло, необходимо наносить на внешнюю оболочку кабеля в отверстии для трубы, чтобы снизить сопротивление трения. Однако использование органических смазок категорически запрещено, чтобы повредить пластиковую оболочку. При прокладке кабелей могут быть участки, где кабели могут быть поцарапаны, волочены, разбиты или заземлены. Для защиты следует использовать стальную плитку, разные ткани или гнутые утюги. Специальный персонал должен в любое время проверить внешнюю поверхность кабелей.Повреждений и царапин нет, в изгибе кабеля нет складок.

♦ При прокладке кабелей обращайте внимание на предотвращение попадания влаги и примите соответствующие меры, например, следите за тем, чтобы вода в люке или люке оставалась сухой.

♦ Когда кабели должны быть проложены непрерывно через несколько секций отверстий для рук или люков, кабели нельзя подвешивать в середине отверстий для рук или люков, или их необходимо протянуть через отверстия для рук или люки. Кабели должны быть в каждом отверстии для рук или в каждом человеке.Оставьте достаточно места в отверстии, поместите кабель на лоток держателя кабеля и закрепите его кабельной стяжкой. Длину кабеля в месте соединения между отверстием для руки и люком следует зарезервировать.

4. Ситуации, в которых требуются подземные кабели.

Линии связи, электричества и транспорта часто требуют прокладки подземных кабелей, чтобы обеспечить высокую производительность и снизить воздействие на окружающую среду. Подземные кабели нуждаются в натяжном оборудовании, способном работать в любых условиях, всегда обеспечивая хорошие характеристики, высокую мощность и точность работы.Для прокладки подземных кабелей спроектированы и построены так, чтобы обеспечить высочайшие характеристики с точки зрения качества и сопротивления.

Подземные кабели означают, что штанга должна быть установлена ​​или проложена под землей. Важно, чтобы правильная прокладка кабелей, качество кабельных соединений и ответвлений напрямую влияли на надежность подземной кабельной сети.

5. Прокладка основных подземных кабелей

Прямая прокладка подземных кабелей

Этот метод является наиболее популярным, поскольку он прост и недорог.Кабели, проложенные с использованием этого метода, должны иметь кусок битумной бумаги и ленту из мешковины для предотвращения коррозии и электролиза. Порядок прямой укладки следующий.

Сначала, установите траншею глубиной около 1,5 метра и шириной 45 сантиметров.

Затем, траншея покрывает слой мелкого песка толщиной 10 см. Кабель укладывается на песчаную подушку, которая может защитить кабель от влаги на полу.

Наконец, покрывает песок толщиной около 10 см слоем над кабелем.

Когда несколько кабелей необходимо уложить в одну и ту же канавку, необходимо предусмотреть горизонтальное или вертикальное расстояние около 30 см, чтобы уменьшить эффект взаимного нагрева. Пространство между кабелями также гарантирует, что отказ кабеля не повредит соседние кабели.

Канавки засыпаны кирпичом и землей для защиты кабелей от механических повреждений.

Система протяжки

Таким образом, чугунные или бетонные трубы или каналы прокладываются под землей с помощью кабельных роликов в соответствующих местах вдоль кабельной трассы.Затем кабели вводятся в трубы колодцев. Как правило, вместе с тремя кабельными каналами также предоставляется дополнительная труба / канал для подключения релейной защиты и управляющих кабелей. Расстояние между люками должно быть таким, чтобы было легче протянуть кабели. На поворотах или при изменении направления трассы радиус углов должен быть больше. Кабели, которые должны быть проложены таким образом, не должны быть экранированы, но должны быть снабжены частью мешковины и джута, чтобы защитить их при протягивании.

Solid System

В этом методе кабель помещается в желоб, сделанный из чугуна, камня, асфальта или обработанной древесины. Когда кабель на месте, канал заполняется асфальтеном, а затем засыпается. Уложенные таким образом кабели можно просто покрыть свинцом, потому что каналы обеспечивают хорошую механическую защиту.

Этот метод используется редко, поскольку он дорогостоящий, требует квалифицированной рабочей силы и хороших погодных условий.

4,8 кВ Среднее напряжение среднего напряжения 500/35 кв. Мм 6-жильный гофрированный кабель

Крис Доддс, 30 июня 2017 г.

Follow @ThorneanDerrick

На фото: 4.8 кВ среднего напряжения, 500/35 кв. Мм, 6-жильный гофрированный оконечная муфта

Изображение: Помощник стыковщика 132 кВ Pfisterer на Alfanar Испытания и ввод в эксплуатацию

T&D являются основными дистрибьюторами и поставщиками продуктов питания среднего напряжения Pfisterer, включая вилки Connex, инструменты для соединения кабелей , соединители Sicon , ограничители перенапряжения и оборудование для электробезопасности.

Кабель EPR для подводных лодок Kerite 138kV — медный кабель 800sqmm 1500MCM с оконцовкой Pfisterer EST145

Клеммы Pfisterer Ixosil EST 170 и разъемы Connex 6S

Фотогалерея: Pfisterer 132 кВ — КРУЭ, заделки и вилки

Pfisterer — Высоковольтные кабельные муфты и заделки из сшитого полиэтилена 145 кВ

Специалист по сбыту электрооборудования Thorne & Derrick

Основанная в 1985 году, компания T&D занимается распространением самого широкого ассортимента оборудования для соединения, заделки, тяги и установки кабелей низкого, среднего и высокого напряжения — свяжитесь с нами сегодня, чтобы получить конкурентоспособное предложение.

Ключевые продукты: Соединения и заделки СН, кабельные зажимы, уплотнения каналов, кабельные вводы, защита подземных кабелей, инструменты для соединения, фидерные столбы, кабельные каналы, заземление и молниезащита, электробезопасность, кабельные вводы, дуговая защита и Предохранитель.

Дистрибьюторы для: 3M, Pfisterer, Nexans Euromold, Elastimold, Catu, Roxtec, Emtelle, Centriforce, Lucy Zodion, Alroc, Hivotec, Cembre, Prysmian, Ellis Patents, ABB & Furse.

Приглашение

Thorne & Derrick приглашает вас присоединиться к самой быстрорастущей группе обсуждения LinkedIn: Электроэнергетика низкого и высокого напряжения, кабели, соединения и электрические опасные зоны (LV-HV).

Темы обсуждения включают прокладку кабеля, соединение кабелей, электрические подстанции, воздушные линии и электрические конструкции на НН, 11 кВ, 33 кВ и сверхвысокого напряжения.
