Ворота из профнастила своими руками чертежи, схемы, инструкция

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

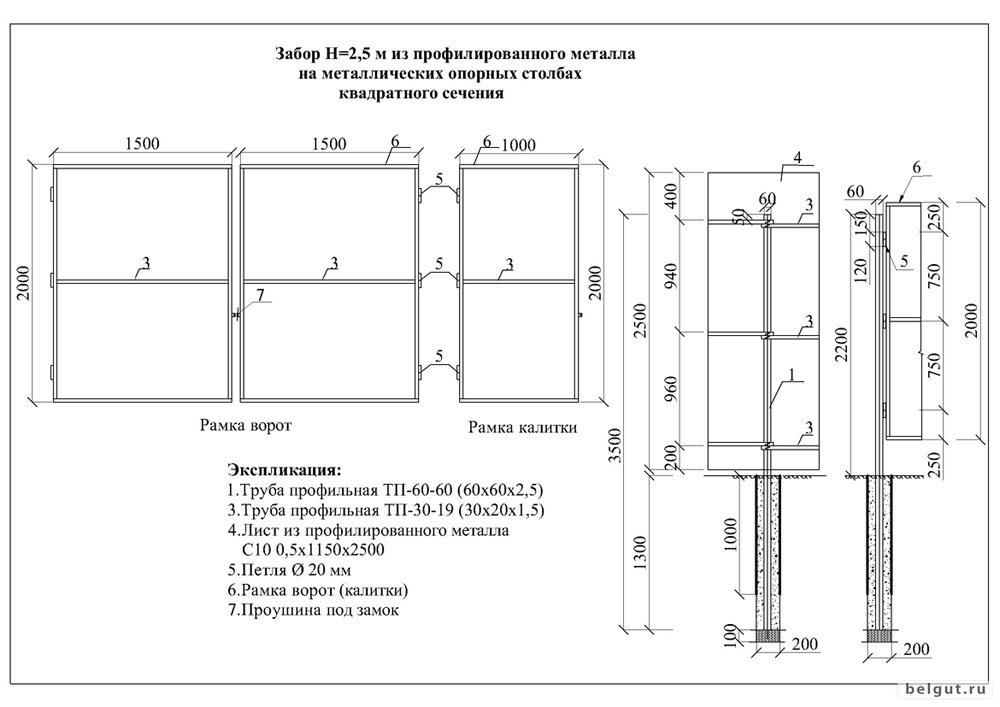

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты.

Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается запорное устройство. При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками. Видео

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,

створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками.

Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и

забетонировать. Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.





Ворота из профнастила своими руками пошагово. Фото





Далее согласно чертежу изготавливается

прямоугольная рама для ворот. На этом этапе важно четко разметить и аккуратно сварить каждый угол, чтобы ворота не имели перекосов и неровностей в местах сварки. Перед окончательной сваркой нужно проверить насколько хорошо подходят створки ворот друг к другу, после чего швы завариваются и зачищаются.



Дополнительно укрепить каркас и придать ему еще большую жесткость можно при помощи металлических уголков. Они привариваются по внутреннему периметру рамы. После этого к каркасу привариваются внутренние перемычки, разделяющие раму на равные прямоугольники. Перемычки так же укрепляют ворота, кроме того к ним крепятся листы профнастила.

Аналогично изготавливается каркас для калитки. Если она расположена рядом с воротами, то ширина створки обычно равна 80 см, а высота соответствует высоте самих ворот. Другой вариант, когда калитка делается внутри одной из створок ворот, по типу гаражной. Такая калитка имеет намного меньший размер.

Монтаж ворот начинается с установки перекладины между опорными столбами. Перекладина выставляется по уровню, на нее ставятся ворота и проверяется уровень

. Для начала ворота нужно зафиксировать веревкой, чуть приподняв середину ворот в месте смыкания створок. Середина ворот должна быть приподнята на расстояние около 3-5 см.чтобы зафиксировать ворота в этом положении можно использовать небольшую доску соответствующей высоты или другой подходящий предмет. После завершения работ на створки в этом месте будет действовать сила тяжести и они сами опустятся на эту величину.

После того, как уровень проверен, прихватываем с помощью сварки петли к столбам, обращая внимание на то, что часть петель со штырем крепится на створки, а без него к столбам ворот.

Петли обязательно привариваются на одном уровне с профилем, не выступая за него и не проваливаясь. На этом этапе нужно осторожно проверить как открываются и закрываются ворота. После проверки можно будет приварить петли окончательно, а чтобы зафиксировать ворота от съема над верхней частью петли приваривается обрезок уголка.

как сделать ворота из профнастила своими руками. Фото

Когда сварочные работы закончены, швы окончательно зачищаются, каркас покрывается краской для защиты от коррозии и ржавчины. Краской так же покрываются и опорные столбы. Особенное внимание нужно уделить той части, что будт находиться под землей, чтобы защитить металл от разрушения под воздействием внешней среды.

Для крепления профнастила лучше всего использовать кровельные саморезы. Шляпки саморезов легко можно подобрать под цвет профлиста.



Листы профнастила вырезаются по форме ворот с учетом нахлеста в одну волну. Со стороны внешних краев делаем прорези для петель, делаем предварительную разметку и закрепляем листы, следя за аккуратностью работ.

Устанавливаем замки и запоры.

На этом изготовление и установка ворот из профлиста своими руками закончена. Если при монтаже возникли повреждения каких-то частей ворот, то необходимо еще раз подкрасить ворота, чтобы избежать коррозии металла при эксплуатации. После того, как вы попробовали изготовить свои ворота сами, вы могли убедиться, что большая часть расходов при изготовлении ворот приходится на трудовые затраты, а несколько часов, потраченных на изготовление ворот с лихвой окупаются как в денежном эквиваленте, так и возможностью создать и сделать своими руками индивидуальный дизайн для своих ворот.

Проекты ворот из профлиста

Еще на стадии проекта можно придумать особый дизайн створок или колонн и внести небольшие изменения в чертежи ворот из профлиста. Главное, что процесс изготовления при этом практически не усложняется, зато в итоге получается гораздо более интересное оформление проездного проема.

Распашные ворота из красного профнастила выполнены с элементами художественной ковки. Благодаря столбам с декоративными наконечниками и неровному верхнему краю ворота выглядят стильно и естественно. Подойдут к дому практически в любом стиле, кроме хай-тек.

Двухстворчатые распашные ворота из коричневого профнастила с черной рамой украшены декоративными элементами в центре створок и острыми наконечниками по верхнему краю. Ворота устанавливаются в стандартный проем, калитка прорезана в одной из створок.

Откатные ворота из зеленого профнастила гармонируют с кирпичными столбами и выполнены из того же материала, что забор. Простое и стильное решение в этом случае обеспечивает надежную защиту дома от взлома и посторонних глаз.

Двухстворчатые распашные ворота изготовлены в том же стиле, что забор. Ворота украшает элемент декоративной ковки. Коричневый профнастил в сочетании с кирпичными опорами – классическое решение, делающее забор не только надежным, но и красивым.

Откатные ворота из профнастила – простое и надежное решение для защиты участка. С уличной стороны ворота обшиты профнастилом, цвет которого легко подобрать под цвет забора или опор. При желании на створку устанавливается автоматика, которая сделает открывание и закрывание ворот еще более удобным.

Схемы, проекты и чертежи ворот из профнастила

Ворота из профнастила прекрасно впишутся в любой архитектурный стиль, гармонично сочетаясь с любыми современными отделочными материалами. Кроме того, их отличает прочность, надежность, большой срок службы и сравнительная дешевизна. Однако при всей простоте, чертеж ворот из профлиста очень облегчит вам их изготовление, особенно если вы хотите справиться своими силами, без привлечения специалистов.

Конструкция ворот из профнастила может быть распашной и откатной. Соответственно и подходы к их изготовлению — различные. Наиболее простой вариант для выполнения — это распашные ворота. О них и пойдет речь в этой статье.

Оглавление статьи (нажмите, чтобы открыть)

• Особенности распашных ворот из профнастила
• Схемы и чертежи распашных ворот из профнастила

Особенности распашных ворот из профнастила

Конструкция распашных ворот очень проста, поэтому считается, что для их изготовления и установки не обязательно обращается к специалистам. Чаще всего ворота для въезда на частную территорию делаются глухими. А это означает, что на полотно ворот действуют весьма значительные ветровые нагрузки.

Каждый из нас на своем опыте сталкивался с тем, что удержать створку ворот при сильном порыве ветра нелегко даже физически сильному человеку. А чем шире полотно ворот, тем больше ветровая нагрузка на петли, которыми распашные ворота крепятся к опорным столбам.

На верхнюю часть полотен распашных ворот действуют также и изгибающие нагрузки. Это вызвано тем, что створки их фиксируются обычно только в нижней части с помощью вертикальных запоров. Нельзя сбрасывать со счетов и действующую на петли нагрузку от собственного веса ворот.

Если ворота изготавливаются самостоятельно, то металлические конструкции подбираются «с запасом». Такой подход увеличивает стоимость ворот и требует монтажа более массивных фундаментов. Однако, как правило, разница в стоимость несущественная, особенно, если речь идет о простых дачных воротах. Но если вы не хотите переплачивать, и вам нужны надежные ворота — то для их изготовления лучше использовать проект ворот из профнастила.

Схемы и чертежи распашных ворот из профнастила

В комплект проектной документации входят:

1. Сборочные чертежи ворот из профнастила.
2. Чертеж изготовления отдельных деталей.
3. Подробная спецификация металлических профилей.

Небольшие легкие дачные ворота из профнастила можно изготовить и установить по эскизу ворот из профнастила без разработки специально для них всей проектной документации. Но сечение металлических профилей каркаса ворот и опорных столбов, а также конструкцию металлических цилиндрических петель лучше взять из типового проекта.

Для каркаса ворот из профнастила обычно используют трубчатые металлические профили минимальным сечением 40×20 мм, а максимальным — 60×40 мм. При этом выбор профиля зависит от ширины проема ворот, а также от того, будут ли створки ворот глухими или в одну из них встраивается калитка.

Петли для подвешивания ворот лучше выбрать с подшипниками. Это позволит воротам открываться легко и плавно, без применения для этого значительных усилий. Кроме того, такие петли можно смазывать гораздо реже, чем обычные.

Столбы для ворот из профнастила являются наиболее ответственной частью все конструкции ворот. Именно они должны выдерживать как ветровые нагрузки, так и нагрузку от собственного веса ворот. Поэтому для столбов лучше не использовать профильную трубу с сечением меньше, чем 80×80 мм, а для ворот, с размером проема больше 3.5 м, рекомендую изготовить столбы из трубы сечением 100×100 мм.

Даже если столбы ворот выполняются из кирпича, внутрь кладки устанавливается профильная труба одного из указанных выше сечений. Причем не менее, чем на 0,5 м она должна быть вмонтирована в бетонный фундамент, служащий основанием для кирпичной кладки. При этом закладные для установки петель ворот должны быть связаны с профильной трубой с помощью электросварки или надежного болтового соединения.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

Лучшие чертежи ворот и калиток из профнастила

Ворота и калитка – необходимое дополнение к забору их профлиста. Ворота обеспечивают проезд на участок автомобилей и спецтехники, а калитка предназначена для тех, кто пришел пешком. В отличие от забора конструкция ворот и калиток оказывается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.

Мы хотим предложить вам несколько готовых чертежей ворот и калиток из профнастила, которые вы сможете подстроить под ваши условия. Высота забора и калитки должна соответствовать высоте забора.

Основные виды ворот для дачных и загородных домов

• распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
• сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

1. Перед нами «классический» и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины. Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр.

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника (с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

Чертежи откатных ворот из профнастила

Самым оптимальным вариантом сдвижного забора, который можно возвести собственными силами, является конструкция с направляющим рельсом. Для нее достаточно просто подобрать комплекты фурнитуры и системы автоматизации. Ворота включают выдвижную створку с нижним рельсом, который движется по специальной системе роликов. Для того чтобы конструкция уравновешивалась в закрытом виде к каркасу сбоку приваривается дополнительная треугольная консоль.

Как можно заметить каркас ворот состоит из рамы и консоли, которые выполнены из более толстой профильной трубы (60х40). Внутренние элементы консоли также лучше сделать из этой трубы. Внутри рамы ворот рисунок каркаса можно сделать в разных вариантах (с прямоугольниками или треугольниками. Главное, чтобы труба была более легкой трубы (например, 40х20). Также не стоит делать решетку слишком частой. Порядок монтажа откатного забора представлен в следующем видео:

Надеемся, что приведенные чертежи помогут вам сделать собственные ворота и калитку из профнастила, которые будут удобными, надежными и долговечными.

пошаговая инструкция с расчетами и чертежами, как сделать распашные, откатные и другие с фото, видео

Ассортимент материалов для изготовления ворот необычайно широк, но индивидуальные застройщики отдают предпочтение профнастилу. Выбор обусловлен качествами этого материала. Он прочный, долговечный, лёгкий, декоративный, недорогой и простой в монтаже. Чтобы изготовить ворота из профнастила собственными руками, достаточно минимального количества инструментов и комплектующих и нескольких свободных дней.

Характеристики профнастила — достоинства и недостатки

Профилированные листы производят в заводских условиях по технологии холодного ката из стального листа. Лист оцинковывается с двух сторон, и это защищает его от воздействия внешних факторов и коррозии. В целях декоративности и дополнительной защиты профнастил также покрывают тонким слоем полимера самых разных расцветок.

Ворота из профнастила можно украсить коваными элементами

Профлист обладает разнообразными преимуществами:

• долговечность. Качество материала обеспечивает срок службы до 50 лет;
• внешний вид. Изделия из профнастила смотрятся основательно и привлекательно, хорошо сочетаются с любым материалом. Благодаря широкой гамме текстур и расцветок можно экспериментировать с дизайном изделия;
• небольшой вес и, соответственно, малая нагрузка на опоры. Эта особенность облегчает доставку и монтаж материала. Более того, для лёгкой обшивки не требуются массивные опорные столбы, что сокращает затраты;
• простота в уходе и эксплуатации. Ворота из профилированного листа не нуждаются в покраске, не выгорают и не тускнеют от воздействия погодных факторов;
• доступная цена. С учётом вышеперечисленных характеристик стоимость материала в сравнении с другими подкупает.

Недостатками можно считать:

• необходимость свободного места для открывания;
• вероятность стукнуть створкой автомобиль;
• повышенную ветровую нагрузку в регионах со сложными метеоусловиями.

Помимо профлиста, для создания ворот понадобится профилированная труба прямоугольного сечения. Конструкция представляет собой прямоугольную раму из профиля, к которой крепятся створки из профлиста. Размер створок определяет вид транспорта, который будет проезжать через ворота. Если это легковая машина, то достаточно общей ширины 3–4 м. Для грузового автомобиля воротный проём должен быть не меньше 5 м.

Выбор профнастила

Между собой профлисты различаются по толщине, степени прочности и высоте ребра.

• «С» — облегчённый и прочный оцинкованный стеновой лист с малой толщиной и высотой ребра. Самый распространённый вариант выбора;
• «НС» — более плотный профлист с большей высотой ребра, но и более тяжёлый;
• «Н» — массивный несущий профлист, использующийся для кровель огромной площади. Для ворот не подходит по причине большого веса и высокой стоимости.

В зависимости от вида и размера профнастил используют для кровли, опалубки, стен, заборов

Лучшим выбором будет профилированный лист марки С8 или С10. Число обозначает высоту волны в сантиметрах. Толщина листа этой марки составляет от 0,4 до 0,8 мм. Створки из профлиста марки С будут весить от 25 до 40 кг, поэтому их легко можно навесить вдвоём, без использования специального подъёмного оборудования. В силу того, что одного профлиста на створку будет недостаточно, размер рассчитывается исходя из ширины материала.

Фотогалерея: варианты ворот из профнастила

Изготовление ворот из профнастила

Порядок действий по изготовлению ворот из профнастила обусловлен логикой строительства.

Чертежи и расчёт размера ворот

Наибольшее распространение имеют два варианта ворот из профилированного листа — распашные и откатные. Но если откатные ворота в домашних условиях изготовить сложно, то распашную конструкцию, состоящую из двух одинаковых частей, собрать вполне реально. Створки распашных ворот могут открываться наружу или внутрь. Калитку можно либо врезать в одну из створок, либо установить отдельно сбоку от ворот. Это зависит от наличия свободного пространства. Перед сборкой и установкой ворот необходимо нарисовать чертёж, на котором будут указаны точные размеры изделия.

Чертёж каркаса распашных ворот с замерами поможет самостоятельно изготовить их

Схема должна включать:

• ширину проёма;
• количество стоек и их сечение;
• глубину вкапывания опор;
• чертёж каркаса с указанием всех длин;
• положение калитки и её размеры;
• место для петель;
• место для замка;
• место для засова;
• элементы усиления и их длину.

Ворота из профнастила можно сделать без калитки, но тогда ими неудобно будет пользоваться.

Если ворота небольшого размера и нетяжёлые, можно обойтись без калитки

Чаще изготавливают ворота из профнастила с отдельной или встроенной калиткой.

Громоздкие и тяжёлые ворота подразумевают обязательное строительство калитки

Для создания распашных ворот из двух створок с калиткой из профлиста размером 3×2 м понадобятся следующие материалы:

• профильная труба из металла 20×20×3 мм с квадратным сечением для формирования внутреннего обрамления створок ворот и основы калитки;
• труба для опор квадратная — 60×60×3 мм; для рамы створок — 60×40×3 мм;
• труба с квадратным сечением 40×40×2 мм для рёбер жёсткости каркаса;
• стеновой профнастил с волной 15–21 мм. Можно взять как просто оцинкованный С8, так и лист с полимерным цветным покрытием — зависит от бюджета; нарезать листы лучше в мастерской, так как при кустарном раскрое по краям может пойти коррозия;
• уголки и отливы;
• петли — по две на каждую створку и две на калитку;
• саморезы по металлу кровельные оцинкованные или под цвет профнастила;
• саморезы для крепежа листов или шурупы-шестигранники;
• заклёпки;
• электроды для сварки диаметром 2–3 мм;
• грунтовка для металлических изделий;
• декор (если надо).

Подготовка инструментов для изготовления ворот

Для строительства ворот из профнастила понадобятся:

• дрель;
• сварочный инвертор;
• болгарка;
• шуруповёрт;
• лазерный или любой другой уровень;
• отвес;
• ножницы по металлу;
• краскопульт или кисти.

Сборка каркаса

Поскольку рама несёт на себе всю ветровую нагрузку, а жёсткость профнастила на кручение невелика, важно сделать раму как можно более надёжной. Рама ворот собирается на ровной поверхности размером хотя бы с одну створку ворот. Чтобы получились прямые углы, используют специальные точные угольники.

1. Сначала делают заготовки из металла под углом 45 °.
2. Каждую заготовку очищают от ржавчины и грязи при помощи щётки — насадки на дрель.

   С помощью специальной насадки на дрель заготовки очищают от ржавчины и грязи

3. Тщательно промеренную раму из профильной трубы сначала наживляют, а потом сваривают в виде прямоугольника, а углы укрепляют уголками из стали для дополнительной жёсткости.

   Рама из профильной трубы укрепляется стальными уголками

4. Длинную сторону створки делят на три части и приваривают в этих местах перемычки, которые тоже укрепляют уголками, а потом к перемычкам приваривают петли ворот. Каркас сваривают не полностью, чтобы в случае перекоса отрегулировать по уровню. Засов приваривают на этапе сборки каркаса. Сварку осуществляют прихватами с шагом от 20 до 40 см. Сплошной шов не допускается, так как это может привести к деформации металла во время нагрева. Верхние углы сводят наискосок со срезом, чтобы избежать коррозии, а нижние — под прямым углом, встык, для проветривания.


   Петли для ворот из профнастила могут быть не слишком большого размера, так как ворота нетяжёлые

5. Зачищают сварные швы.

   Сварные швы очищают от шлака, чтоы лучше держалась краска

6. Каркас обезжиривают бензином или растворителем.

   Перед покраской каркас обязательно обезжиривают

7. Красят каркас в нужный цвет.

Дорожный просвет должен составлять не менее 5 см для асфальтированного покрытия и 15–30 см для грунтового. Если просвет получился слишком большим, то на него можно установить съёмную планку, снимающуюся в зимний период.

Видео: сборка каркаса ворот из профнастила

Если в створке запланирована калитка, то каркас собирается по-другому:

1. В нужной створке создают каркас калитки размером 180×80 см.

   Ширина калитки в створке ворот составляет не более двух третей ширины створки

2. Петли смещаются к краям ворот.

   Если калитка из профнастила расположена в створке ворот, необходимы прочные петли, способные удержать двойной вес

3. Принцип сборки такой же, только профили используют меньшего размера.
4. Ту створку, в которую будет врезана калитка, дополнительно укрепляют.

   Створка ворот с врезанной калиткой укреплена дополнительной профильной трубой

Видео: сборка каркаса ворот из профнастила со встроенной калиткой

Обшивка рамы

Обшивку рамы осуществляют сразу же после сборки каркаса. Профлист можно крепить несколькими способами — прикрутить шурупами с шестигранной головкой или саморезами. Стыки дополнительно фиксируют заклёпками или саморезами. Предпочтительней саморезы, так как они исключают попадание воды в место крепления. Профлист можно монтировать как с одной, так и с обеих сторон каркаса. Профлист необходимо закрепить и на перемычках.
Украсить обшивку можно коваными элементами, которые привариваются или прикручиваются к профлисту в соответствии с чертежом.

Установка петель

Поскольку ворота из профлиста изрядно парусят, петли лучше выбирать дорогие, желательно на подшипниках. Сначала петли привариваются на каркас, а потом на опорную стойку, но можно и наоборот. Для тяжёлых ворот используется не менее 3 петель. Местоположение петли влияет на расположение створки в распахнутом состоянии. Если необходимо, чтобы створки открывались в обе стороны, к опоре петлю приваривают встык. Если в одну — то накладывают петлю на раму.

Врезка замков

Замки врезаются после навешивания створок. Различаются они по правилам установки и видам:

• навесные. Для них нужно предусмотреть специальные петли ещё на этапе сваривания каркаса;

  Навесной замок на ворота из профнастила удобен в местностях с пучинистым грунтом

• накладные. Для навесного замка наваривается или прикручивается специальный лист металла либо дополнительный элемент каркаса. Для монтажа замков сварка не используется, так как они иногда нуждаются в ремонте или замене;

  Для монтажа накладного замка на ворота изнутри устанавливается дополнительный элемент каркаса

• врезные. Они врезаются в плоскость трубы в специальный карман из металла.

  Врезной замок может закрываться на ключ или с помощью специальной начинки, встроенной в ручку

Обязательно приваривается труба для фиксатора ворот из арматуры от ветра и для перераспределения нагрузки с замка. Можно также установить защёлку или запор.

Пошаговое руководство по установке ворот из профлиста

1. Первым делом осуществляется разметка места для ворот.
2. Далее выкапываются ямы для столбов глубиной не менее одного метра. Перед вкапыванием опоры обрабатываются грунтовкой против коррозии.

   Ямы для столбов можно выкапывать вручную или с использованием бура

3. Столбы устанавливаются по уровню и закрепляются бутом (битым кирпичом или камнями).
4. В ямы заливается бетон в пропорции 5:3:1 (песок, щебень, цемент) и 25% воды. Раствор надо хорошо утрамбовать, чтобы он заполнил все полости.

   Раствор для укрепления столбов необходимо хорошо утрамбовать

5. Следует выждать, пока бетон затвердеет (около 7 дней). Верхняя часть опоры закрывается от дождя.

   Для закрытия незатвердевшего бетона от дождя удобен рубероид — распространённый недорогой материал

6. Подгонка уже готовых створок к стойкам. Для этого сооружаются специальные подставки из кирпичей, блоков или деревянных брусков. Сама створка выставляется строго по плоскости. На стойке отмечается место для нижней части петли, которая приваривается сразу же.

   Чтобы ворота стояли ровно, перед установкой нужно выставить створку и подложить под неё камень или кирпич

7. Устанавливается фурнитура.

   Замки, украшения, кованые элементы устанавливаются на ворота из профнастила в последнюю очередь

Профлист хорош тем, что не требует покраски. Зато можно приобрести уже готовый материал, стилизованный под дерево или камень. Можно украсить ворота коваными элементами или другим декором — сверху или по полотну створок. Чтобы украсить ворота, можно фигурно обрезать верхний край, но потом его необходимо защитить профилем.
При желании профлист можно разрисовать специальными красками, устойчивыми к внешним воздействиям.
Свободно пользоваться воротами можно только через месяц после установки.

Видео: изготовление распашных ворот из профнастила

Таким образом, используя подробную инструкцию по изготовлению, сделать ворота из профилированного листа не так сложно, как кажется. Они не только украсят входную группу, но и добросовестно прослужат не один десяток лет.

Оцените статью: Поделитесь с друзьями!

схемы, расчет, фото и видео монтажа

Готовые качественные ворота стоят дорого, поэтому можно попробовать изготовить их своими руками. Один из лучших вариантов для обшивки створок — профлист. Это гофрированный металлический облицовочный стройматериал из оцинкованной холоднокатаной стали с защитным полимерным слоем.

Оглавление:

1. Плюсы и минусы профлиста
2. Сравнение популярных видов покрытий
3. Классификация и маркировка
4. Схема устройства ворот
5. Габаритные параметры
6. Технология монтажа своими руками

Достоинства и недостатки обшивки ворот профнастилом

Преимущества:

• огнестойкость;
• небольшой вес — проще транспортировка и установка;
• устойчивость к перепадам температур и выцветанию под воздействием ультрафиолета;
• простой монтаж — сделать может и человек, не имеющий опыта;
• не сыреет, не подвержен появлению сколов и трещин, не требует ремонта;
• срок службы до 50 лет;
• не нужен сложный уход, достаточно время от времени смывать с поверхности пыль водой из шланга.

Недостатки:

• возможность коррозии;
• при сильном механическом воздействии (удар) появляются вмятины.

Выбор профнастила для ворот

Подбирают по следующим параметрам:

• Форма профиля. Волна, трапеция или синусоидная.
• Высота. Cоставляет от 8 до 158 мм.
• Дизайн. Виды отделки: однотонный цветной, под камень, под кирпич или древесину.
• Одно- или двухсторонняя отделка. Декоративный слой может быть нанесен с одной или обеих сторон. Особенно подходит двусторонний вариант, но нужно учитывать, что его цена выше.
• Толщина стали. Для ворот и калитки — не тоньше 0,7 мм.
• Толщина оцинкования. У качественного материала — от 180 до 275 г/м2. Если он ниже, то профнастил намного быстрее разрушится от коррозии.
• Толщина и тип полимерного покрытия. Чем больше его слой, тем долговечнее. Но качество защиты прежде всего зависит от того, какой именно вид полимеров использован для ее создания.

Сравнительная характеристика популярных полимерных покрытий:

Параметр	Пурал (полиуретан)	Матовый пурал	PVDF	Пластизол	Матовый полиэстер	Глянцевый полиэстер
Срок службы, лет	50	50	35	30	15	10
Толщина слоя, мкм	50	50	27	200	35	25 — 28
max t эксплуатации, °С	100	100	110	60	120	120
min t обработки, °С	-15	-15	-10	10	-10	-10
Прочность, по 3 бальной шкале	2	2	1	3	1	1
Устойчивость к коррозии	3	3	3	3	2	2
Устойчивость цвета	2	2	3	2	3	1

Виды профнастила и маркировка

Маркировка состоит из букв, означающих его тип, и цифр, указывающих на высоту профиля в миллиметрах, например, Н-75.

• С — стеновой. Толщина профнастила — от 0,4 мм, высота — от 8, средний вес — 4,5 кг. Это самый легкий вид, для монтажа ворот или забора его лучше не использовать.
• НС — несуще-стеновой. Толщина — от 0,5 до 0,8 мм, высота — от 8, средний вес — от 7 до 14 кг/м2. Оптимальный вариант для обшивки ворот и калитки.
• Н — несущий. Самый прочный, между волнами находятся специальные борозды для увеличения жесткости. Толщина — до 1,2 мм, высота — до 158, вес — до 24 кг/м2. Выбирая именно этот тип для створок распашных ворот, нужно учитывать, что из-за их тяжести петли прослужат меньше.

Помимо плит обычной прямоугольной формы подходят фигурные с волнообразным краем с одной стороны. Стандартная ширина — от 800 до 1200 мм, длина может быть разной — от 500 мм.

Конструкция ворот с обшивкой из профилированного листа

Предварительно составляют эскиз с точными размерами. Сначала определяют их конфигурацию. Часто помимо основных створок есть калитка для пешеходов — встроенная в одну из дверей или отдельностоящая. Первый вариант стоит дешевле.

По схеме работы ворота бывают двух видов:

• Распашные. Их створки открываются внутрь или наружу, крепятся к опорам специальными петлями.
• Раздвижные (откатные). Их двери перемещаются параллельно забору вправо или влево. Есть два варианта механизма раздвижения: консольный и рельсовый. Первый тип предпочтительнее, особенно зимой, но стоимость его выше. У консольных между ними и грунтом остается зазор (дорожный просвет), у рельсовых его нет.

Распашные намного дешевле откатных, если делать их самому.

Для более удобного пользования и исключения необходимости приложения силы человека на створки ставят автоматические приводы. Для распашных дверей подходят два их вида: рычажный (до 400 кг) и линейный (до 500). Автоматика для механизмов раздвижения выдерживает вес до 2 т, может оснащаться дистанционным управлением.

Основные детали ворот с калиткой:

• Опоры. Делают из металла или дерева. Часто облицовывают кирпичом, он сам по себе не способен нести нагрузку и выполняет лишь декоративную функцию.
• Каркасы дверей и калитки. Рамы сваривают из металлического уголка или профиля с размерами от 40х20 мм и толщиной стенок от 1,5 мм. Реже используют ковку.
• Обшивка из профнастила.
• Запирающий механизм. Это специальные засовы, щеколды, замки: врезные, накладные, редко навесные, кодовые, электромеханические. Для откатных и распашных ворот подходят разные запирающие механизмы. Различают также замки для открывания внутрь или наружу, лево- и правосторонние. Изделия из нержавеющей стали самые надежные.
• Петли для дверей или механизм раздвижения.
• Петли для калитки.

Опорные столбы

Для изготовления металлических конструкций берут профиль, швеллер или трубу любой формы с толщиной стенок от 5 мм. Размеры подбирают в зависимости от веса дверей: до 150 кг — от 8х8 см, от 150 до 300 — от 10х10, от 300 — от 14х10.

Кирпичные типы обычно имеют ширину 1,5, реже — в 2 кирпича. Диаметр трубы для основы подбирают с учетом расстояния между его внутренними кирпичными стенками. Оно зависит от выбранного размера сечения опоры. Если она будет в 1,5 кирпича, то подойдет труба диаметром до 12 см. Первые ряды лучше обустраивать из полнотелого кирпича. Для фиксации элементов применяют цементно-песчаный раствор. В швы по периметру прокладывают арматуру. Со стороны створок распашных ворот в процессе выполнения кладки монтируют закладные детали для повышения прочности столба и крепления петель. Закладные делают из металлического уголка и приваривают их к трубе с помощью пластин. Первую закладную устанавливают на уровне около 30 см от фундамента. Поверх готовых конструкций ставят оголовки из бетона или металла для защиты от механических воздействий, осадков и в качестве украшения.

Деревянные опоры самостоятельно изготавливают из бруса с сечением не менее 100х100 мм. Самый прочный вариант — дубовая балка.

Размеры ворот

При составлении чертежа учитывают:

• Габариты автомобилей, которые будут проезжать через проем. Для свободного проезда необходимо расстояние, равное ширине машины плюс 1 м. Для раздвижных видов учитывают, что прибавляется запас на откат. Ширина дверей конструкций с распашным механизмом не должна превышать 2 м. Если нужны створки большего размера, то ставят дополнительные петли. Ширина калитки обычно — от 80 до 110 см.
• Высоту забора. Размер должен соответствовать высоте ворот.
• Требуемую высоту дорожного просвета (расстояние от несущей балки до земли). У распашных оптимальный размер составляет 10—15 см, у откатных зазор допустимо делать меньше, зимой снег не мешает их открыванию.

Самостоятельная установка ворот

Сделать распашные конструкции с калиткой, обшитые профилированным листом, можно следующим образом:

1. Выполнить чертеж с точными размерами.

2. Вырыть по схеме ямы. Дно лунок должно находиться ниже уровня промерзания грунта, иначе столбы зимой начнут выпирать из почвы. Обычно это около 1,5 м, но для каждого региона эту цифру нужно выяснять более точно.

3. Насыпать в ямы щебень (можно вторичный) слоем толщиной до 30 см.

4. Поместить в лунки каркас из нескольких прутьев арматуры, расположенных вертикально и горизонтально, связанных в виде сетки.

5. В ямы установить опоры из металла или бруса. Проверить их высоту натянутым шнуром, вертикальность — уровнем.

6. Заполнить лунки обычным бетонным раствором. Пока он не застынет (в течение около 14 дней), периодически проверять вертикальность. Если опоры будут из кирпича, то затем выполняют кладку.

7. Болгаркой (угловой шлифовальной машиной) с отрезным диском по металлу нарезать по чертежу из профиля детали для каркасов створок и калитки. При этом учесть, что раму для обеих дверей сначала делают целой. На две части ее режут после крепления к столбам.

8. Прихватить проволокой к опорам боковые элементы рам. Если они из кирпича, то этот пункт пропустить.

9. Прикрепить к опорам петли. Повесить на них боковины рам на болты или приварить.

10. Приварить к боковым элементам каркаса дверей верх и низ рамы.

11. Прикрепить к обрешетке по центру поперек две детали вертикально. Оставить между ними щель шириной 5 мм.

12. Сварить раму калитки. Если выбрана встроенная, то прикрепить ее на петли к одной из створок, если самостоятельная, то рядом с воротами к опоре.

13. Горизонтально поперек рам дверей и калитки приварить для усиления еще одну деталь. Убрать прихватки из проволоки.

14. Разрезать каркас для дверей угловой шлифовальной машиной (болгаркой) на две части.

15. Проверить петли, несколько раз открыв и закрыв двери.

16. Покрыть готовую обрешетку антикоррозийной грунтовкой и покрасить, лучше под цвет профнастила.

17. Обшить раму. Для крепления применяют саморезы.

Резать профнастил болгаркой нельзя. Для этого используют дисковую пилу, ножовку или ножницы по металлу простые или высечные, дрель с насадкой Сверчок, высечные или шлицевые электроножницы. Если инструмент не понадобится впоследствии, то оптимальный вариант — ножовка. Если же работы по резке металлических листов будет много, то можно приобрести один из видов электроножниц, самое лучшее качество реза — у шлицевых.

Ворота своими руками + чертежи, фото и видео

Любой приусадебный участок огражден забором и воротами. Такие конструкции обеспечивают безопасность личного имущества. Выбор и возведение ворот можно осуществить самостоятельно. Перед работой понадобится создать чертежи, учесть основы установки столбов и правильно подобрать материал конструкции. В процессе установки лучше следовать советам опытных строителей. При установке ворот своими руками понадобятся чертежи, фото и видео готовых конструкций.

Преимущества распашных ворот

Вне зависимости от конструкции, владелец участка может выбирать метод открывания створок – наружу или внутрь. Монтаж распашных ворот осуществляется без особых сложностей. Если правильно выполнять все этапы постройки, конструкция будет служить долго и исправно. Классические распашные ворота обладают рядом преимуществ:

• высокая функциональность;
• компактность;
• отсутствие ограничений по размеру;
• возможность использования любых материалов;
• удобство эксплуатации.

Также такие ворота отличаются простотой монтажа, они нетребовательны к обслуживанию, достаточно прочны и могут быть возведены в самых разных дизайнерских решениях. Также распашные конструкции отличаются продолжительным сроком службы. Если появится необходимость, на них можно установить систему автоматического управления.

К недостаткам таких ворот относят:

• важность учета ветровой нагрузки, актуальной для данного региона;
• необходимость освобождения достаточного пространства для открытия- закрытия ворот.

Простой учет этих факторов позволяет понять, что плюсов у распашных ворот гораздо больше, чем минусов.

Конструкция распашных ворот

Вне зависимости от размеров, отделки, направления открытия и материалов исполнения распашные ворота включают:

• Опорные стойки. Столбы должны соответствовать типу ворот.
• Рама. Она выполняется из металла или дерева. Главное требование к раме – большая жесткость.
• Обшивочный материал. Большой популярностью пользуется металлопрофиль.
• Петли. Их выбирают в соответствии с массой ворот и их конструктивными особенностями.
• Замки и запоры. Они представляют собой устройства, которые предотвращают попадание злоумышленников на территорию участка. Также такие механизмы имеют разнообразное исполнение.

Каждая деталь распашных ворот выполняет важную функцию. Правильная установка каждой из них является залогом долгой службы ворот. При постройке ворот своими руками необходимы чертежи, схемы, эскизы конструкций.

Ворота из профлиста

Наибольшей популярностью среди частных застройщиков пользуются распашные ворота. Створки могут открываться как в одну, так и в обе стороны. В качестве материала, который крепится к каркасу, используют профнастил. Также в полотне ворот можно сделать калитку.

Популярность распашных ворот достигается за счет продолжительного срока службы таких изделий. Металлические конструкции не требуют ремонта в сравнении с деревянными. Нередко ворота из профнастила дополняют системами автоматики. Кроме того, профилированный лист имеет ряд преимуществ:

• дешевизна используемых материалов;
• простой процесс изготовления;
• достаточно большой срок эксплуатации;
• внешняя привлекательность;
• отличные характеристики.

Недостатком ворот из профлиста является подверженность воздействиям ветровых нагрузок. Такие створки необходимо устанавливать на усиленные петли. Также стоит заранее позаботиться о правильной установке столбов. К недостаткам таких конструкций относится необходимость освобождения пространства для открывания.

Однако достоинства ворот из металлопрофиля существенно превосходят их недостатки. Тем более многие проблемы не так критичны, чтобы обращать на них внимание.

Установка распашных ворот

Если распашные ворота планируется изготавливать из профлиста, понадобится установить достаточно крепкие столбы. Для опор лучше выбрать трубы диаметром от 80 мм. Также отлично справится с нагрузками и квадратная труба.

Створки сваривают из труб квадратного сечения. Лучше выбирать изделия с габаритами 10х25х3000 мм. Для их соединения потребуется использовать сварку. Каркас необходимо усилить диагональными натяжителями. Также обязательно предусматривается место для запора, замка и ограничителей.

Начинаются работы с монтажа опор. Этот этап требует определенной подготовки. Также важно пользоваться готовыми чертежами вороти фото. Из видео, на которых поэтапно выполняется монтаж распашных ворот, также можно получить немало информации. Полезная информация по теме находится в этом материале:

Способы установки столбов

Опорные столбы могут быть просто забыты в землю или забетонированы. Во втором случае опоры окажутся намного прочнее и надежнее. Также не стоит забывать о необходимости правильной установки петель. При забивании необходимо погрузить опоры в грунт на 130 см.

Использование такого метода установки столбов для ворот позволяет сэкономить время. Практически сразу после забивания опор можно крепить петли и вешать створки.

Другим способом является бетонирование. Его лучше совмещать с армированием опоры. Глубина ям составляет 150- 200 см. Диаметр каждого котлована зависит от сечения закапываемой трубы. Сначала подготавливается подушка (из песка и щебня, а затем заливается бетон).

Важно! Перед бетонированием в яму стоит поместить гидроизоляционный «стакан» из рубероида. Благодаря этому бетонное молочко не уйдет в землю, что сделает раствор более прочным. Бетон периодически надо утрамбовывать, выгоняя лишний воздух.

Изготовление и установка створок

После установки столбов понадобится выполнить створки. Этому процессу следует уделить особенно много времени. Работа выполняется поэтапно:

• Сначала на ровную поверхность необходимо выложить профильную трубу или уголки, и сварить форму по чертежу.
• Чтобы прочность конструкции была высокой, важно укрепить створки диагоналями.
• Когда каркас будет готов, можно начинать его обшивку профилированным листом. Материал должен быть толщиной 2 мм. Слишком толстый металл выбирать не следует – тогда придется думать об усилении стоек.
• После этого устанавливают петли. Сначала их одной половинкой приваривают к раме ворот, а затем второй – к столбу.
• Когда все работы выполнены, необходимо позаботиться о безопасности – на ворота устанавливают замок и запор.

Такой же принцип лежит в основе монтажа калитки. Покраску створок можно выполнять как на весу, так и на земле – еще до монтажа на опоры. Разница в том, что на уже установленных воротах в процессе нанесения краски могут появиться потеки. По этой причине нужно отнестись к работам с особой внимательностью.

Раздвижные ворота

Раздвижные ворота отличаются особой функциональностью. Они не занимают много места, бесшумны, открываются достаточно быстро. Существует несколько типов раздвижных ворот:

• откатные;
• подвесные;
• консольные.

Меньше всего востребованы ворота подвесного типа. Это объясняется появлением ограничений проезда, сложностью установки, множеством требований таких конструкций.

Если в регионе регулярно наблюдаются сильные заморозки, устанавливать откатные ворота на своем участке не стоит. Направляющие будут покрываться наледью, что снизит функциональность конструкции. Такие ворота будут требовать постоянного ухода. В остальном они достаточно хороши.

Соорудить откатные ворота своими руками может каждый. Для этого надо иметь чертежи и определиться с размерами створки. Также могут помочь различные видео и фото готовых конструкций. Основным условием монтажа откатных ворот является необходимость освобождения пространства вдоль забора.

На поверхности грунта устанавливают специальный профиль. Створка будет двигаться именно по нему. Сверху ворот также устанавливают специальные ролики. Чтобы ворота останавливались в нужном месте, проводят монтаж специальных фиксирующих элементов. Полезная информация находится в этом видео:

Установка консольных ворот

Консольные ворота считаются одними из самых сложных. Преимущество таких конструкций заключается в отсутствии необходимости оборудовать наземный рельс. Ворота не касаются поверхности грунта во время движения. Также при установке консольных ворот нет ограничений по высоте. Кроме того, необходимо устанавливать только 1 опорный столб. Используются такие конструкции в любое время и при любой погоде.

Створка выполняется достаточно просто. Она состоит из рамы и обшивки. К нижней части створки приваривают направляющую, внутрь которой помещаются роликовые каретки. По ним ворота могут перемещаться в обе стороны.

Совет! Как только каркас будет сварен, необходимо зачистить сварочные швы. Кроме того, со всех поверхностей следует убрать следы коррозии.

Створка консольных ворот условно делится на две части – ту, что закрывает проем, и ту, которая служит противовесом. Вторая часть должна иметь длину, равную 35- 50% длины первой. Под консольной частью оборудуется специальный фундамент, способный выдерживать значительные нагрузки во время эксплуатации ворот.

Для оборудования фундамента понадобится подготовить швеллер, который будет равен длине консольной части створки. Также стоит выкопать котлован, в который будет залит бетонный раствор. Длина ямы должна на несколько десятков сантиметров превышать длину швеллера. Фундамент заливается на глубину ниже уровня промерзания грунта. Кроме того, чтобы надежно закрепить швеллер в фундаменте, понадобится выполнить специальный арматурный каркас.

После того как заливка фундамента будет завершена, можно устанавливать створку. Такая работа также имеет свои нюансы и требует особого подхода.

Необходимая фурнитура

Необходимые для установки консольных ворот элементы представлены в строительных магазинах в большом разнообразии. Чтобы правильно выбрать фурнитуру, понадобится определиться с массой створки и ее габаритами. Также важно знать ширину проема.

Стандартный комплект элементов для установки раздвижных консольных ворот включает:

• направляющую балку;
• заглушки, которыми оборудуется балка;
• концевые ролики;
• дополнительное устройство, оснащенное 2 роликами;
• роликовые опоры;
• ловители роликов.

Такой набор является необходимым при установке консольных ворот. В процессе выбора важно узнать мнение специалиста.

Подъемно- поворотные ворота

Подобные конструкции отлично подходят для стандартного гаража. Применять их в качестве ворот на участке не рекомендуется – они имеют ограничение по высоте. Принцип работы конструкций достаточно прост – полотно сдвигается вверх, принимая горизонтальное положение. Такие ворота быстро открываются и закрываются, отличаются относительной простотой монтажа.

Когда происходит открывание створки подъемно- поворотных ворот, она начинается немного выступать наружу. Это стоит учитывать, подгоняя машину к гаражу. Если не рассчитать расстояние, ворота могут задеть автомобиль.

Такие ворота стали популярны отчасти благодаря своей компактности. В сложенном состоянии они практически не занимают места. Также они отличаются доступностью. Выполняется обшивка рамы из дерева, металлических листов или композита. Если сравнивать такие конструкции с распашными, они явно имеют больше преимуществ для установки в гараже.

Для изготовления подъемно- поворотных ворот понадобится начертить схему. Особенности монтажа конструкций:

• При подготовке к установке подъемно- поворотной конструкции понадобится выполнить 2 рамы – для створки и ту, по которой ворота будут перемещаться.
• Внутри гаража рама окажется г-образной формы.
• Полотно оборудуется створками сверху и снизу.
• Также к раме монтируют рычаги, поднимающие полотно в процессе открывания.
• Обязательно предусмотреть амортизаторы, которые будут смягчать удар полотно во время закрытия.

Опорную раму крепят к проему при помощи анкеров. Установку автоматики следует проводить только после всех процедур по монтажу ворот. Работу лучше доверить специалистам, которые помогут провести электропитание.

Установка ворот подъемно- поворотного типа не займет много времени, если хорошо подготовиться к работе. Также процесс ускорится, если пригласить опытного мастера. Кроме того, необходимо пользоваться чертежами конструкции заранее рассчитать размеры створки и направляющей рамы. Как устанавливаются такие ворота, можно узнать из видео:

Итоги

Устанавливать ворота любого типа лучше согласно чертежам. Распашные конструкции чаще используются в индивидуальном строительстве, раздвижные – как для закрытия въездов на частные территории, так и при ограждении промышленных объектов. Подъемно- поворотные конструкции идеально подходят для оборудования въезда в гараж.

Каждый тип ворот обладает определенными преимуществами. Также у них имеются и определенные недостатки. Самый простой и доступный вариант – распашные ворота с двумя створками. В процессе монтажа таких конструкций особое внимание следует уделить установке опорных столбов.

Ворота из профнастила

Ворота из профнастила с элементами ковки представляют собой самый простой вид изделий распашного типа. Для их сооружения понадобится минимум материалов – трубы для рамы и профилированный лист – для обшивки. Также такие конструкции отличаются доступностью и дешевизной. Работы сможет выполнить даже сварщик-любитель, ведь в процессе изготовления створок понадобится сделать минимум швов. Чтобы ворота были установлены правильно, стоит следовать инструкции и не допускать распространенных ошибок.

Особенности конструкций из профнастила

Ворота, обшиваемые профнастилом, могут выполняться в нескольких вариантах – распашные и откатные. В первом случае они оборудуются двумя створками и обладают стандартными размерами. Если выбран откатной тип ворот, необходимо позаботиться о качественном фундаменте под створку, а также учесть все тонкости ее сооружения. Также ворота могут отличаться по способу установки калитки. Она устанавливается рядом или помещается непосредственно в полотно ворот.

Изготовление ворот занимает несколько дней. Также их можно приобрести готовыми или заказать в соответствии с размерами проема. Однако вариант самостоятельного изготовления более привлекателен. При таком подходе затрачивается минимум средств.

При сооружении ворот из профнастила следует совершить ряд последовательных действий. На каждом этапе работ соблюдаются определенные требования и правила. Также помогут фото готовых работ.

Размеры ворот

Перед началом работ следует составить план будущей конструкции и выполнить разметку участка. В процессе планирования учитывается длина и ширина конструкции, а также ее высота и используемые материалы.

Ширина

Определяется этот показатель в зависимости от габаритов автомобиля. Необходимо учесть ширину машины с зеркалами заднего вида и добавить к полученным размерам ворот еще 1 метр. Кроме того, учитывается еще ряд показателей – где установлены столбы, как далеко будет находиться каркас от опор. При этом учитываются такие параметры:

• оптимальной считается ширина проема 4,5- 5 м;
• в качестве стандарта ширины калитки принимают 1,2 м.

Совет! Чтобы не возникло проблем с обшивкой ворот, следует определять размеры створки, соотнеся их с размерами листов профнастила.

Высота

Ворота обычно возвышаются над землей на 2,5 м. такие размеры определяются длиной листов обшивочного материала. Также при заказе профнастила можно подобрать наиболее удобную длину.

Также необходимо помнить о зазоре снизу ворот. Он должен составлять около 150 мм. Этого расстояния хватает, чтобы ворота нормально функционировали в условиях наледи и большой высоты снежного покрова.

При установке различных декоративных элементов высота ворот из профнастила увеличивается. Чаще всего конструкцию украшают коваными деталями. Это повышает привлекательность конструкции. Фото снизу это наглядно подтверждает.

Совет! При достаточно большом расстоянии от земли до полотна створок, снизу ворот можно поставить съемную планку. На зиму она снимается.

Чертеж

Если сделать чертеж ворот, можно определить их потенциальную жесткость и выяснить, сколько понадобится материала.

Существует два способа соорудить распашные конструкции:

• Одностворчатые. Такие ворота занимают достаточно много места, а на открытие приходится тратить слишком много времени. Также значительно повышается нагрузка на петли и опорный столб. Со временем это может стать причиной перекоса конструкции.

• Двустворчатые. Такие ворота меньше подвержены силам ветрового воздействия, они более прочны и быстрее открываются. Также снижается нагрузка на столбы. Однако в сравнении с одностворчатыми конструкциями такие ворота отличаются большей стоимостью – больше материалов требуется на выполнение каркаса, а также необходимо приобретать дополнительные элементы крепления и фурнитуры.


Чертеж ворот должен отражать все параметры конструкции. На нем указываются необходимые размеры и положение деталей. Схема включает:

• Ширина необходимого проема. На этот показатель  влияет ширина зазоров и размер фурнитуры для ворот.
• Ширина створок.
• Ширина стоек, их число и глубина погружения в землю.
• Конфигурация каркаса ворот и описание различных элементов, из которых он состоит.
• Местоположение калитки. Ее важно внести в чертеж, поскольку это существенно сократит срок выполнения работ. При расположении калитки внутри каркаса створок составление подробного чертежа поможет учесть место, где планируется ее расположить.
• Места монтажа петель.
• Способ установки замка.
• Место, где находится внутренний фиксатор ворот.

В зависимости от того, как располагаются детали каркаса ворот, можно понять, как соорудить их максимально надежными. Наносить их на схему ворот обязательно. Фото снизу показывает, как усилен каркас.

Существует несколько способов усиления створок ворот:

• Наваривание уголков жесткости. Этот способ применяют для небольших створок (до 1,5 м). Уголки выполняются в виде косынки или распорки. На жесткость ворот влияет расположение уголков. Чем ближе они находятся к центру створки, тем больше жесткость каркаса.
• Выполнение рамы внутри каркаса или над ним. Если выбран первый вариант, для усиления используют изделия меньшего сечения, чем те, из которых выполнена рама. Они устанавливаются в ячейки каркаса, а затем прихватываются сваркой. Шаг между швами должен составлять от 20 до 30 см. Сплошной шов делать нельзя – это может привести к деформации металла. При внешнем усилении трубу наваривают над основным каркасом.
• Установка перемычек поперечного и диагонального расположения. Для больших створок используются диагональные перемычки. Они способны оптимально противодействовать ветровой нагрузке.

Ребра жесткости можно устанавливать с положением от верхнего угла к центру, или наоборот. Также возможно их приваривание в положении – от центра к углам. Также при подготовке к изготовлению ворот следует пользоваться фото- и видеоматериалами готовых работ. Это поможет понять, каким образом располагаются различные элементы друг относительно друга.

Необходимый инструмент

Чтобы сделать ворота из профнастила своими руками, потребуется не только подробный чертеж, но и определенный набор инструментов. Чтобы соорудить створки и закрепить их на опорных столбах, понадобятся такие материалы:

• Профнастил – его используют для обшивки. Лучше обращать внимание на стеновой материал, который отличается большой рабочей шириной.
• Труба 60х60, чтобы изготовить опорные стойки.
• Труба 20х20, которая понадобится, чтобы усилить каркас.
• Труба 40х40, используемая для элементов рамы каркаса.

Опытные сварщики советуют приобретать трубы толщиной 3 мм. Такие изделия медленней греются и меньше деформируются, а работа с ними недоставит труда даже сварщику-новичку.

В качестве инструмента потребуется купить или взять в аренду аппарат для сварки, шуруповерт, а также болгарку и расходные детали для инструментов.

Монтаж столбов

Монтажу ворот своими руками из профнастила всегда предшествует установка опорных стоек. Самый надежный способ установить опоры – закапывание с бетонированием. Установка столбов для ворот происходит следующим образом:

• При помощи садового бура выкапываются углубления. Стоит учесть, что если применять в качестве инструмента лопату, повышается расход бетонной смеси. При увеличении диаметра опоры необходимо увеличить и диаметр ямы. Если труба обладает сечением 60х60 мм, бур следует выбирать диаметром 120 мм.
• Столбы помещают на глубину 1/3 от общей длины опорной стойки.
• В яму засыпают щебень, перемешанный с песком. Такая подушка должна иметь высоту 20- 30 см. Она обеспечит отток почвенных вод от фундамента столбов.
• Подготавливается опора (ее необходимо покрыть грунтовкой для защиты от коррозии).
• Опора устанавливается вертикально. Незначительное отклонение стать причиной перекоса конструкции. Правильно ли установлен столб, можно проверить при помощи уровня.
• Бетонирование опоры. За время, пока бетон застывает, следует заняться изготовлением каркаса.
• Сверху столб закрывают специальной накладкой, которая будет предотвращать попадание влаги внутрь изделия.

Чтобы разобраться, какие столбы лучше использовать для ворот из профнастила с ковкой (как на фото), стоит учесть вес готовых створок и возможную ветровую нагрузку. Также необходимо помнить по температурный режим в регионе.

Изготовление каркаса

Процесс изготовления включает такие этапы:

• Металл разрезают на заготовки определенного размера. Рез выполняется под углом 45 градусов. Это обеспечит более надежное крепление элементов в дальнейшем. Иногда можно встретить сварку встык.
• Все заготовки очищают от следов коррозии и различных загрязнений.
• Элементы соединяют при помощи сварки.
• Усиливают каркас дополнительными элементами.
• Зачищают все сварные швы.
• Каркас обезжиривают и покрывают грунтовкой. Также места сварки необходимо покрасить, после засыхания краски выкрасить можно весь каркас.

При изготовлении ворот из профнастила требуется большая точность действий. Также необходимо учитывать размеры каждой детали конструкции.

Установка петель

Чтобы установить ворота, понадобятся гаражные петли. Чтобы правильно провести все этапы по их установке, требуется соблюдать несколько правил. К примеру, сначала петли приваривают к опорной стойке, а только потом – к каркасу ворот. При необходимости открывать ворота  обе стороны петли привариваются встык. Для уменьшения радиуса движения створок устанавливают ограничители.

Если ворота усилены дополнительными элементами. Следует монтировать их на три петли. При выполнении легких ворот понадобится приварить всего две.

Установка профнастила

Профнастил монтируется определенным образом. Его можно устанавливать как с одной, так и с двух сторон каркаса. Лист прикручивается через нижнюю волну как к элементам рамы, так и к дополнительным элементам. Листы соединяют друг с другом на гребне волны.

Для крепления применяют саморезы и заклепки. Последние отличаются более изящным внешним видом. Благодаря использованию саморезов исключается возможность затекания воды в место соединения. Это не так критично, однако ржавые подтеки могут испортить вид створки.

После этого устанавливают фурнитуру, а также различные декоративные элементы. Кованые украшения выглядят на воротах из профнастила очень солидно. Также можно установить на них автоматику. Это повысит удобство использования самодельной конструкцией. Свобода выбора декоративных элементов ограничивается только воображением хозяина. Выполнить ворота из профнастила вы можете по следующему видеоуроку:

фото примеров ворот и калитки для дачного участка.

Всем известна поговорка: «Мужик одевается и провожает до ума». Дачный участок тоже подходит под эту пословицу, т.к. В первую очередь обращаем внимание на забор и калитку, а потом на ухоженный сад и чистоту внутри дома. Поэтому к созданию и проектированию калитки для дачи показаний следует отнестись ответственно, т.к. они первыми показывают богатство и вкус хозяев.

Классификация дверей и ворот

Материал

Первым делом нужно выбрать материал, подходящий состав садового участка.Он не только должен быть заметен, но и сочетаться со всеми садовыми постройками, забором и малыми архитектурными формами, находящимися на территории.

Лучше всего выбирать деревянные или металлические ворота и калитку, т.к. они гармонично сочетаются с любым садовым стилем. Их преимущества также заключаются в долговечности, прочности и доступной цене. Тем более, что деревянные и металлические ворота с калиткой могут эффектно смотреться с каменным или кирпичным забором.

Ворота деревянные

Изделия из дерева намного дешевле металла, и по эстетике они не хуже.Хотя, если вы заказываете деревянные ворота, украшенные резным узором, их цена может быть намного выше, чем все остальные, т.к. экземпляр вида будет уникальным и очень впечатляющим. Кованые ворота тоже выглядят очень богато, но цена на них соответствующая. Оптимальным соотношением цены и качества считаются ворота из профнастила, которые в последнее время стали очень популярными. Для изготовления ворот-калиток также применялась сетка рабица на каркасе, пластиковая и металлическая решетка.

Ворота металлические кованые

Размер

Размер ворот в первую очередь зависит от размера машины, которая заедет во двор.Если вы сядете в автомобиль, ширина двери должна быть не менее 2,6 метра, если в грузовик, то не менее 3,4 метра. Высота ворот зависит от конструкции изделия и не влияет на въезд транспорта. Створки должны быть на высоте не менее 15 см от земли, что бы при падении снега они легко открывались.

Ширина ворот стандартная — 1 метр, но возможна корректировка. Высота ворот должна быть немного выше забора или на его уровне. Если ворота — заборы, эстетичный вид просто смешон.

В порядке открытия

Что касается ворот, то они, как правило, распашные, но ворота могут быть не только распашными, но и раздвижными, раздвижными, подъемными. На сегодняшний день большой популярностью пользуется автоматический механизм открытия / закрытия клапанов. Рассмотрим принцип откатно-распашных ворот, т.к. они более популярны.

Какие ворота лучше распашные или откатные?

Ворота распашные — классический вариант, который встречается у большинства садоводов. Их преимущество заключается в следующем:

• Простое управление
• Достойная функциональность
• Простой ремонт и обслуживание
• Доступная цена
• Используется для промышленного использования (т.к.не требуют бережного отношения к себе).
• Разнообразие размеров и цветов

Ворота распашные

Распашные ворота подойдут хозяевам, которым нужны ворота, а не гонка за модой.

Откатные ворота являются примером слогана «Все гениальное просто». Их конструкция представляет собой консольные ворота со скрытым механизмом — роликами, позволяющими легко открывать / закрывать ворота. Преимущество откатных ворот в надежности и удобстве использования.Также есть автоматические откатные ворота, которые, как правило, не заставят человека применить силу при открытии. Используйте откатные ворота в том случае, если машина часто выезжает / заезжает на территорию, чаще всего это происходит на депо, заводах и других предприятиях.

Ворота откатные

Ворота и калитка: фото примеры оригинальных дизайнерских решений

Если вы не знаете, как украсить свои калитки и калитку, что бы заметили окружающие, предлагаем вам ознакомиться с оригинальными фото-примерами ворот и калитки для загородного дома.

Как сделать деревянные ворота своими руками?

Деревянные ворота своими руками

Стоит отметить, что эту работу будет выполнять силовой человек, имеющий опыт слесарных и столярных работ. Времени на это потребуется не много, материальных средств тоже, но хорошее настроение при виде плодов своего труда вы будете получать ежедневно.

Для начала нужно, что бы сделать деревянные ворота своими руками, это правильно выбрать сорт дерева. Рекомендуется остановиться на лиственнице, дубе или кедре.Сразу нужно обработать налеты антисептиком, чтобы уберечь их от гниения и повреждения насекомыми. Если вы будете соблюдать все рекомендации и правила при создании деревянных ворот, они прослужат вам минимум 10 лет.

Необходимые инструменты и материалы

Перед тем, как построить ворота своими руками, заранее подготовьте все необходимые материалы, т.к. отсутствие любого из них приостановит процесс, они нам не нужны. В качестве деревянных элементов можно использовать не только доску, но и забор, мы это сделаем.

Итак, материалов нам понадобится:

• Доска для забора
• Защелка дверная ручка, петля
• Металлические уголки и шурупы по дереву

Что касается инструментов , нам понадобится:

• Уровень здания
• Наждак
• Веревка
• Приспособления (дрель, лобзик, шуруповерт)
• Долото
• Строгальный станок
• Простой карандаш
• Ножовка по металлу и молоток

Этапы создания ворот

Элементы деревянные ворота

1 Сначала нам нужно определить расстояние между опорами.Правильно измеренное расстояние между опорами обеспечит бесперебойную работу ворот. Опоры бывают металлические, деревянные или бетонные. В общем, материал опоры не важен, главное, чтобы он был прочным и устойчивым. Что бы непременно зафиксировать расстояние между опорами, их следует поставить на землю и заклеить любыми возможными средствами (забором или проволокой).

2 Теперь приступайте к установке опорных стоек в землю. Для этого выкопайте яму глубиной 0,8 — 1 метр и насыпьте небольшой слой гальки или битого кирпича (чтобы не упасть в землю).При возведении столбов необходимо учитывать расстояние между нижней перекладиной ворот и землей, что бы ворота открывались свободно. Как только опоры были помещены в котлован, соответствующий строительный уровень, чтобы они стояли вертикально, в дальнейшем опоры фиксируются распорками и заливаются цементно-песчаным раствором. Возведение ворот необходимо производить только после полного застывания раствора. Если на вашем участке песчаная почва, также необходимо заделать щель между опорами.В конце этого этапа приварите петли к стойкам.

3 На данном этапе изготовлены двери. Сначала подготовьте каркасную основу, для этого скрепите четыре доски под прямым углом металлическими уголками. Рядом с рамой прикрепите петли и приступайте к проверке рамки, во что бы она поместилась в проеме. Если все идет хорошо, начинайте заделывать весь забор каркаса. Верхнюю часть ворот вырежьте лобзиком в виде зигзага, волны или просто расправьте. Ручка двери и замок врезаются в последнюю очередь.

4 Это заключительный этап, на нем навешиваем ворота на петли столбов и проверяем, что бы дверь свободно открывалась и закрывалась. Чтобы запереть калитку закрытой, как можно будет прикрепить к краю кусок резины.

Вот и все, деревянные ворота своими руками готовы! Обязательно после монтажа открыть ворота, покрыть лаком или покрасить подходящей краской.

Инструкция по установке ворот из профнастила своими руками

Схема установки ворот из профнастила

1. К опорным столбам ограждения с двух сторон приваренной петлей
2. Устанавливается между опорами и стойками ворот металлической полосой
3. Приварите кусок трубы между верхней и нижней стойками ворот.Длина трубки — это расстояние между верхними стойками. Другим отрезком трубы разделите ворота на 2 равные части.
4. Для установки режущего коврика в нижней части ворот приварите горизонтальную трубу, такую ​​же трубу приварите в центре каждой из половин ворот.
5. Разрезать ворота пополам болгаркой
6. Готовые половинки ворот сняты с труб, загрунтованы и окрашены
7. Когда трубы высохнут, прикрутите их винтами по периметру ворот
8. Что бы закрыть щель между дверцами, прикрепленную к одной из складок полосы металла.Каркас здания готов!
9. К готовому каркасу крепятся листы профнастила. Крепление осуществляется с помощью алюминиевых заклепок.
10. К ставням установлены ригели
11. Вешаем калитку на петли

Как видите, работы по установке деревянных ворот и ворот из профнастила все еще достаточно сложны и требуют помощи профессионалов. Так что, если вы не обладаете особыми навыками работы с деревом и металлом, лучше потратитесь и проконсультируйтесь с профессионалами в этом случае после ворот человека дома! Но все же, если у вас золотые руки и вы в основном отдаете предпочтение рукописному созданию любой садовой постройки, то желаю удачи и много творческих идей! Также рекомендуем прочитать статью как сделать песочницу для детей своими руками!

7 вещей, которые следует учесть перед установкой забора

Советы экспертов

Есть множество причин построить забор.Новый забор может добавить уединения вашему двору, повысить стоимость недвижимости и обеспечить дополнительную меру безопасности. Поначалу это может показаться амбициозным проектом, но планирование — это половина дела. Как только у вас будет готовый план и разрешения, оставшаяся часть проекта будет довольно легко объединена. Во-первых, отметьте область вашего проекта белой краской и / или флажками, прежде чем уведомлять Джули. После того, как область вашего проекта будет отмечена, быстро позвоните JULIE по телефону 811 или 1-800-892-0123, чтобы наши участники бесплатно установили местонахождение ваших линий.Вы также можете ввести «запрос на местонахождение» прямо сейчас с помощью электронного запроса или связаться с агентом колл-центра в любое время. Если вы решите начать свой проект на выходных, не забудьте уведомить Джули до 16:00 среды. Все проекты должны начаться в течение 14 дней с момента вашего уведомления JULIE. Для получения дополнительной информации обратитесь к нашему Руководству домовладельца.

Ознакомьтесь с нижеприведенными наиболее распространенными ошибками, чтобы их можно было избежать. Помимо материалов, типов и конструкции заборов, следует учитывать:

1.ОБСУДИТЕ ПРОЕКТ С СОСЕДЯМИ.
Знайте границы своей собственности. Обсудите забор, который вы хотели бы построить, с соседями, чья собственность находится на желаемом участке установки. Вы должны сообщить им о своих планах и убедиться, что вы не строите забор на их территории. Предположение о границах собственности могло не только разозлить соседей, но и привести к судебному спору. Никогда не предполагайте, что ваш участок идеально квадратный или прямоугольный. Многие объекты имеют неровную форму или необычные бега трусцой.Используйте план участка, чтобы обозначить границы владений и отметить их деревянными кольями. Затем запустите строку между каждой ставкой. Убедитесь, что веревка натянута. Если ваши колья были вбиты в землю неравномерно, это будет видно, когда струна будет поднята. При необходимости отрегулируйте уровень с помощью уровня. При работе с границами собственности лучше проявить осторожность. Еще одно предложение — построить забор на несколько дюймов со своей стороны от отмеченных линий, чтобы обеспечить соответствие границ владений.

2. ВЫБЕРИТЕ ВЫСОТУ ЗАБОРА.
Перед покупкой забора определите желаемую высоту и ознакомьтесь с местными законами о зонировании, касающимися строительства забора в вашем районе. Забор для уединения высотой 5 футов, который вы изначально представляли, может не помешать вашим соседям заглядывать в ваш двор, когда они отдыхают на своей задней террасе. Вы даже можете обнаружить, что вам нужен только четырехметровый забор, чтобы обеспечить необходимую конфиденциальность, если двор вашего соседа отходит от вашего двора.Если вам нужно наглядное пособие, прежде чем полностью выбрать высоту забора, сделайте картонный вырез, который измеряет высоту вашего предполагаемого забора, и попросите друга пройти по периметру. Это позволит вам визуально понять, какую конфиденциальность обеспечит ваш забор.

3. ПЛАНИРУЙТЕ ДВУХ ВОРОТА И СДЕЛАЙТЕ ИХ БОЛЬШОЙ ШИРОКОЙ.
Вы когда-нибудь пытались протолкнуть газонокосилку или тачку через узкий проход? Это не очень удобно и может расстраивать.При планировании входов через ворота обязательно предусмотрите как минимум два входа в ворота и сделайте один из них немного шире, чтобы разместить громоздкое оборудование. Вход в ворота шириной 3 фута позволит легко принять пешеходов, но более широкий вход необходим для таких предметов, как урны для мусора, газонокосилки и тачки. Обычно вход в ворота шириной 4 фута позволяет легко проходить через оборудование; Тем не менее, обратите внимание на имеющееся у вас оборудование и необходимый зазор.

4.ВКЛЮЧИТЕ СЪЕМНУЮ ПАНЕЛЬ ЗАБОРА В СВОИ ПЛАНЫ.
Можно с уверенностью предположить, что в какой-то момент вам понадобится принести что-то довольно большое в свой двор или из него. Легкий доступ был бы идеальным — от тяжелого оборудования до удаления дерева или большого количества дров. Планируйте такие ситуации заранее и включите в свои чертежи съемную панель. Съемная панель проста в установке и может быть сделана путем прикручивания рельсов к соседним стойкам.

5. ОПРЕДЕЛЕНИЕ ТИПА И КОЛИЧЕСТВА НЕОБХОДИМОГО МАТЕРИАЛА.
Сколько столбов для забора вам понадобится? Сколько панелей забора? Какие материалы следует использовать? Чтобы наилучшим образом рассчитать необходимые материалы, используйте колышки на линии земельного участка в качестве ориентиров и измерьте расстояние между ними. Добавьте свои размеры и соответственно учитывайте входы в ворота. Затем нарисуйте контур вашего двора и отметьте столбы забора. Общее практическое правило — держать стойки забора на расстоянии 8 футов или меньше, так как это предотвратит провисание забора. Чем больше у вас столбов, тем прочнее ваш забор будет противостоять ветру и гравитации.Используйте это как ориентир, чтобы приблизительно рассчитать, сколько столбов забора вам понадобится, чтобы построить забор. Вы можете использовать онлайн-калькулятор материалов для забора, чтобы определить количество панелей забора и других материалов, необходимых для завершения вашего забора. Что касается типа материала, из которого строится забор, существует множество вариантов. Большинство заборов построено из обработанной под давлением сосновой древесины; однако сосна, обработанная под давлением, постепенно становится все менее популярной в пользу экологически чистых материалов, не содержащих химикатов.Другие варианты включают западный красный кедр, белый дуб, черную акацию, лиственные тропические породы и пластмассовые или синтетические пиломатериалы. В то время как деревянный забор, обработанный под давлением, прослужит около 20 лет при регулярном уходе, пластмассовый или синтетический пиломатериал прослужит около 100 лет. Прежде чем выбирать тип ограждения, внимательно обдумайте плюсы и минусы каждого материала. Хотя некоторые варианты могут показаться более дешевыми, в конечном итоге более качественные материалы принесут наилучшие результаты с точки зрения долговечности и простоты ухода.При выборе гвоздей, болтов и петель; используйте что-нибудь оцинкованное, чтобы противостоять ржавчине и повседневному ношению.

6. ПОЛУЧИТЕ РАЗРЕШЕНИЕ НА СТРОИТЕЛЬСТВО.
Заборы — это заметные приспособления, которые визуально влияют на свойства и окрестности. Если вы построите забор без разрешения, скорее всего, вас поймают. Большинство муниципалитетов применяют законы о зонировании, которые регулируют высоту забора, используемые материалы и даже стиль забора, если вы живете в историческом районе. Вы можете подать заявление на получение разрешения на забор в местном офисе строительства и планирования.Вы должны получить копию всех правил и положений, касающихся установки забора в вашем районе во время выдачи разрешения.

7. УВЕДОМЛЕНИЕ О ДЖУЛИ ПЕРЕД ВЫКРЫТИЕМ.
Никогда не делайте опасных предположений. Работа с забором представляет один из самых высоких рисков повреждения инженерных сетей из-за того, что столбы размещаются прямо вдоль линий владения / сервитута. Всегда связывайтесь с Джули, прежде чем начинать раскопки, чтобы наши члены могли бесплатно определить местонахождение ваших инженерных сетей. Коммуникационные линии можно проложить прямо под поверхностью места раскопок.Попадание в линию электроснабжения может нарушить обслуживание, причинить вам серьезный вред или привести к дорогостоящему ремонту и штрафам. Очень важно, чтобы вы позвонили Джули по телефону 811 или 1-800-892-0123, прежде чем приступить к делу. Вы также можете отправить «запрос на местонахождение» с помощью электронного запроса или связаться с агентом колл-центра, набрав 811 в любое время. Агенты колл-центра доступны 24/7 для обработки запросов.

Окончательный список деталей для создания Fightstick — Focus Attack LLC

Довольно часто к нам поступают просьбы перечислить детали, которые следует покупать при создании боевой палки с нуля.Это непростая задача, поскольку конфигурации и предпочтения могут отличаться. То, что мы предлагаем, может или не может соответствовать тому, что может понадобиться вам или кому-то другому. Тем не менее, мы составили руководство, которое должно помочь вам начать свой путь к созданию идеальной боевой палки.

Этот список разделен на 4 части с подтемами:

1. Корпус и внешний вид
2. Печатная плата (PCB) и внутренние компоненты
3. Джойстик
4. Кнопки

Имейте в виду, что это базовый список — общие инструкции по составлению частей, которые следует учитывать при создании вашего первого кастома.Мы будем включать ссылки на конкретные части, которые могут помочь у нас под рукой, и со временем будем редактировать этот список по мере добавления новых продуктов, которые помогут вам создать собственный боевой стик вашей мечты.

I. КОРПУС И ВНЕШНИЙ ВИД

Базовая модель: Самая красивая часть создания собственной боевой палки — это наличие большого разнообразия корпусов. Будь то дерево, пластик, металл — или даже картон (вы, вероятно, видели «боевые палки» в Интернете), вы можете превратить практически все в свой собственный корпус для боевой палки.Часть «ощущения» вашей собственной изготовленной на заказ боевой палки создается вашим выбором корпуса. Вы можете купить готовый корпус, старую боевую палку или даже взять выпотрошенную ретро-консоль и использовать ее!

Хотя мы не можем внешне рекомендовать создание собственного корпуса бойцовского стика, если вы полный новичок (кольцевые пилы опасны), мы можем указать вам направления, чтобы найти тот, который соответствует вашим потребностям. Когда дело доходит до моддинга Fightstick, есть большая свобода экспериментировать с различными конфигурациями, и мы расскажем об этом в этой статье.

Отделка корпуса: Многие готовые пластиковые ящики имеют либо матовую, либо глянцевую поверхность в зависимости от пластика, используемого в форме, но изготовленные на заказ металлические и деревянные ящики нуждаются в защитном слое для защиты материалов от элементов. Чистый металл не имеет защиты от окисления, которое может привести к образованию ржавчины. Иногда это можно увидеть на нижней пластине некоторых клюшек серии Mad Catz TE более раннего выпуска, в зависимости от их состояния.

Разумно обработать голый металл, по крайней мере, базовым слоем грунтовки — затем, в идеале, парой базовых слоев цвета и, наконец, прозрачным слоем.Многие кейсы продаются в готовом виде, хотя доступны и незавершенные.

Теперь мы предлагаем решения для самостоятельного изготовления корпусов из AllFightsticks и BNB Fightsticks . AllFightsticks предлагает невероятно прочный прочный стальной корпус со сменными панелями. BNB Fightsticks разработал потрясающий прозрачный полностью акриловый корпус, также доступный в черном глянце и матовом цвете. Вы можете использовать эти корпуса для сборки своего собственного аркадного джойстика по частям.

Вы также можете найти дополнительных производителей корпусов для бойцов ниже:

Обложка / оргстекло: Не секрет, что многие игроки любят иметь тематические клюшки с собственными изображениями, демонстрирующими их любимый персонаж или сериал.Во многих случаях игроки выбирают профессиональную печать пользовательских изображений с джойстика со слоем плексигласа для защиты рисунков. Местные типографии и интернет-магазины, специализирующиеся на печати художественных работ, — это варианты получения отделки с высоким разрешением для любой индивидуальной работы, хотя некоторые, у кого нет этих услуг, создают ламинированные отпечатки дома.

Некоторые просто выбирают одноцветную отделку, чтобы соответствовать или контрастировать с цветами их джойстика и кнопок, а другие выбирают более сложный дизайн, который соответствует всем их конкретным вкусам.Если вы ищете продавца искусства и плексигласа, Focus Attack будет предлагать услуги печати и плексигласа с FA PlexWorks, начиная с 15 сентября ^–. Наши художественные репродукции и плексиграфии отличаются высоким качеством, мы даже занимаемся травлением — так что вы можете сделать дополнительный шаг в персонализации.

Дополнительно: Есть много аксессуаров, которые вы можете приобрести для своего бойцовского стика, чтобы добавить этот дополнительный индивидуальный подход. Если вы хотите пройти лишнюю милю и выделиться среди остальных, есть дополнительные возможности более высокого уровня для настройки вашего джойстика.Независимо от того, ставите ли вы золотые ножки на свой футляр, добавляете ли вы к футляру войлочное дно для увеличения комфорта на коленях во время длительной тренировки или светодиоды на футляре для максимального внимания, ваш единственный предел — ваше собственное творчество. Индустрия аркадных автоматов развивается каждый день, и мы с нетерпением ждем возможности предложить вам новейшие и лучшие изделия.

II. ПЕЧАТНАЯ ПЛАТА И ВНУТРЕННЯЯ ЧАСТЬ

Базовая плата (и): Печатная плата — это основной мозг, который управляет большинством основных функций среднего бойца.Они бывают разных конфигураций, каждая из которых соответствует различным потребностям потребителя. Одна печатная плата может отправлять различные входные данные (такие как направления, удары руками, ногами) на одну консоль, тогда как специальные печатные платы, специально предназначенные для аркадных джойстиков, могут иметь несколько консолей, поддерживаемых одной печатной платой. Опытные пользователи могут соединить несколько печатных плат с помощью процедуры, известной как «двойной моддинг», такой как PS4 / PS3 и Xbox One / 360, вместе для создания мульти-консольного аркадного джойстика.

Печатные платы

могут быть получены от таких производителей, как Brook и Akishop-Customs, или собраны с контроллеров для «взлома» для работы внутри игрового джойстика.Все массовые боевые палки уже поставляются с установленной печатной платой, которую при желании можно вынуть и использовать в специальных боевых палках. Многие специализированные печатные платы разработаны для использования либо быстроразъемных жгутов, либо винтовых клемм. Это устраняет необходимость пайки, что может быть сложной задачей в зависимости от уровня навыков пользователя. Пайка, вероятно, потребуется для работы с печатными платами, снятыми с игровых контроллеров или других аркадных джойстиков. Есть темы для обсуждения на продвинутом уровне, которые мы могли бы обсудить по поводу печатных плат, но для простоты этого руководства мы сохраним этот раздел кратким.

Провода и разъемы: Для подключения выбранной вами печатной платы к различным компонентам аркадного джойстика требуется изрядное количество проводов. В Focus Attack мы продаем провода в комплекте с быстроразъемными соединениями, чтобы обеспечить контакт провода как с печатной платой, так и с кнопками. Пайка — еще один вариант завершения вашей проводки, хотя винтовые клеммы на печатной плате надежно закрепят вашу проводку с меньшими хлопотами.

Японские кнопки обычно используются.110-дюймовые быстроразъемные соединения на конце кнопки для контакта с печатной платой. Микропереключатели с пластинчатой ​​пружиной, в основном используемые в джойстиках без печатной платы (например, некоторые Seimitsus), как правило, используют быстроразъемные соединения 0,187 дюйма на стороне джойстика. Быстроразъемные соединения предназначены для быстрого подключите и отсоедините провод, подключенный к печатной плате, что позволяет быстро менять кнопки. Их можно обжать на проводах по вашему выбору, обычно 22AWG. Если вы хотите избежать обжима, Focus Attack продает провода, которые уже были предварительно обжаты, удаляя необходимость специального обжимного инструмента.Поскольку для каждой кнопки требуется как сигнальный, так и заземляющий провод, не забудьте купить комплекты гирляндной цепи, чтобы удовлетворить ваши потребности в заземлении каждой кнопки! Например, если у вас 10 кнопок, вам понадобится 10 набор заземлений для гирляндного подключения.

В джойстиках

обычно используется 5-контактный жгут для быстрого отключения при необходимости обслуживания.

Подключаемые внешние кабели: Некоторые производители предпочитают иметь USB A-B (или даже авиационный кабель!) И соответствующее гнездовое соединение, установленное на их корпусе, чтобы сохранить целостный и беспроводной вид.Известно, что некоторые плееры даже используют кабели RJ-45 для достижения того же ощущения, что и приставки, не использующие USB. В любом случае требуется внешний разъем и соответствующие кабели.

Дополнительно: Аркадные палки — это не только внешний вид. Не менее важна внутренняя часть вашего аркадного джойстика! Вы всегда должны учитывать свои потребности, когда хотите расширить возможности своей сборки. Нужна мульти-консоль, но для совместимости нужна еще одна непонятная система? Вы можете дважды модифицировать свою флешку, чтобы разместить несколько печатных плат по вкусу.Хотите сделать светодиодный мод? Вы тоже можете это сделать! Хотите, чтобы ваши любимые игры или профиль всегда были с вами? Добавьте USB-концентратор внутри с флеш-накопителем в один порт и подключите USB-плату к другому, чтобы ваши любимые файлы всегда были с вами.

III. ДЖОЙСТИК

Базовая модель: Хотя есть много частей, которые работают вместе, большинство игроков покупают джойстик как одно целое. Самая популярная модель джойстика — это флагманский джойстик Sanwa JLF, джойстик, входящий в комплект всех стиков Qanba * и Madcatz TE, а также многие другие аркадные стики высокого класса.Доступны многие другие модели полных джойстиков, такие как Seimitsu и Hori (Япония), Samducksa (Корея), Suzo Happ (Америка) и Industrias Lorenzo (Испания). Почти все розничные и многие нестандартные футляры будут поддерживать все японские модели аркадных джойстиков, хотя иногда для них требуются другие монтажные пластины, чем предоставленные пластины.

Редко все рычаги джойстика созданы одинаково. Вам следует изучить характеристики рычага, который вы собираетесь купить, поскольку некоторые из них могут иметь большее натяжение, чем другие, или более длинный ход.В 2017 году очень сложно найти рычаг, отвечающий вашим потребностям! Если вы много играете в Tekken, вам может понадобиться рычаг с меньшим натяжением, а если вы играете за нападающего персонажа в 2D-бойцах, вам может потребоваться больше напряжения. В конечном итоге выбор за вами!

Печатная плата или микропереключатели: В джойстике используется печатная плата, которая подключена к микропереключателям, которые подключаются к 5-контактному жгуту и ​​передают текущее положение джойстика на печатную плату. Существуют рычаги джойстика, которые не используют 5-контактный жгут, а вместо этого требуют прямого подключения к микропереключателям.187 ”быстроразъемные соединения. Известными рычагами, которые делают это, являются модели Seimitsu LS-3x / LS-4x / LS-5x / LS-6x .187 ”, в частности, рычаги Suzo Happ, рычаги IL и рычаги Crown. Приобретая рычаг от Focus Attack, имейте в виду разницу между 5-контактным рычагом ремня безопасности и рычагом 0,187 дюйма, как показано ниже (слева и справа соответственно):

Наличие 5-контактного разъема на первом рисунке по сравнению с несколькими клеммами 0,187 на втором должно быть очевидным.Недавние выпуски рычагов включают оптические и бесшумные модели. Рычаги с бесшумными микровыключателями были введены с учетом ночных тренировок или для маскировки звуковых сигналов от движений джойстика от соперника, сидящего рядом с вами. Даже удлиненные валы рычагов были сделаны, чтобы удовлетворить особые потребности немногих. Если вам нужно приспособить текущий 5-контактный жгут к адаптеру .187, это тоже вариант!

Пружина (и): Многие игроки обнаружили, что пружина приклада в их клюшке либо слишком ослаблена, либо слишком тугая.Пружины от более прочного или легкого джойстика могут обеспечить решение, особенно когда замена печатной платы микропереключателя снижает напряжение, оказываемое джойстиком. Например, пружину на джойстике Sanwa JLF можно переставить, чтобы создать желаемую для игрока величину сопротивления. С другой стороны, пружины Seimitsu взаимозаменяемы между другими моделями, произведенными Seimitsu.

Тип рычажного затвора / ограничителя: Японские джойстики обычно включают квадратный затвор джойстика.Однако некоторые игроки предпочитают более легкую четверть круга восьмиугольных ворот или плавную безугловую игру круглых ворот — аналогично ощущениям от традиционных американских джойстиков. Некоторые модели джойстиков не имеют всех трех доступных типов ворот, хотя в Sanwa JLF есть все три. Это можно настроить, сняв ограничитель и снова закрепив его, установив желаемую конфигурацию. Существуют также ограничители других производителей для улучшения чувствительности и отклика вашего рычага.

Рукоятки с шаровой головкой и ракеткой: Многие джойстики имеют ручку с шаровой головкой. Верхняя часть мяча может быть одного цвета, и производители обычно подбирают цвет шапки для мяча с цветом кнопки, чтобы сохранить однородность. Например, зеленый шар санва будет соответствовать зеленым кнопкам санва. Шариковые вершины также бывают прозрачными, алюминиевыми, деревянными или пузырьковыми. Шарики Sanwa и Seimitsu взаимозаменяемы; мяч Sanwa подходит к клюшке Seimitsu и наоборот.Вы также можете предпочесть футболку в американском стиле. Во многих случаях вершины летучих мышей обычно постоянно прикреплены к рычагу джойстика, с которым они изготовлены, но те, у кого есть японские рычаги (или любой рычаг со стандартной резьбой), могут использовать адаптер. В большинстве случаев адаптер прилагается к топовым продажам от Focus Attack. Отметьте выбранный вами предмет, чтобы убедиться, что он входит в комплект поставки.

Дополнительно: Если вам нужен светящийся шаровой наконечник, обратите внимание на полый вал и модифицированный светодиодный шаровой верх.У вас есть сладкая сумка, которая недостаточно глубока, чтобы нести палку без рычага? Съемный стержень джойстика Phreakmods «The Link» упростит переноску клюшки и сделает его вторым по удобству способом носить с собой клюшку еженедельно. Вам не нужно идти на компромисс в отношении портативности!

IV. КНОПКИ

Базовая модель: Большинство производителей предлагают готовую кнопку в сборе с микровыключателями и соответствующими креплениями для установки в вашу флешку (проводка в комплект не входит).В зависимости от проекта, над которым вы работаете, вы можете выбрать кнопки с защелками или ввинчиваемыми кнопками. Кнопки с защелкой предназначены в первую очередь для стержней со стальными панелями, тогда как кнопки с резьбой лучше работают с более толстыми деревянными панелями. Винты также могут удерживать панели из оргстекла на месте.

Кнопки

Sanwa обычно более чувствительны, чем кнопки Seimitsu, при этом кнопки Seimitsu требуют немного более сильного нажатия. Некоторые игроки предпочитают кнопки Сеймицу из-за их большего сопротивления, чтобы избежать случайных нажатий, вызванных легким взаимодействием Санвы.Кнопки Hori имеют такое же сопротивление, что и кнопки Sanwa. Эти японские кнопки бывают размером 24 мм и 30 мм. Оба размера кнопок работают одинаково, хотя большинство игроков предпочитают использовать кнопки диаметром 24 мм для кнопок «Пуск», «Назад» и «Домой» и 30 мм для кнопок основных действий. Однако были созданы и использовались мини-джойстики со всеми 24-миллиметровыми кнопками.

Напротив, корейские кнопки также предлагаются Samducksa и имеют даже более жесткое сопротивление, чем кнопки Seimitsu.Но если вы ищете максимальное сопротивление, попробуйте кнопки Suzo Happ или IL в американском стиле.

Микропереключатель: Микропереключатель — это основной рабочий компонент кнопки, который передает информацию на плату, когда кнопка нажата или не нажата. Некоторые кнопки позволяют менять микровыключатели местами. Seimitsu PS-14-K может поддерживать кнопочные микропереключатели Sanwa, придавая им особый вид — легче, чем Seimitsu, но тяжелее, чем Sanwa.Вы также можете установить нелинейные переключатели Cherry с различным сопротивлением в кнопки Sanwa OBS.

Дополнительно: У вас есть соседи по комнате, и вы пытаетесь сохранить мир, но все еще можете играть поздно ночью? Это твой удачный день! Вы можете приобрести либо бесшумные кнопки, либо бесшумные вставки для уже имеющихся, чтобы никого не помешало вам лихорадочно разбудить DP в 5 часов утра. Бесшумные вставки подходят для большинства стандартных 30-миллиметровых кнопок, и их цена является доступной.Возьмите немного и держите зато в секрете от родителей, соседа по комнате или другого человека.

В. КОНЕЦ

На данный момент у вас, вероятно, есть довольно длинный список запчастей для покупки. Мы надеемся, что это оказало большую помощь в планировании вашей новой аркадной флешки! Как всегда, если у вас есть какие-либо вопросы, просто заполните заявку в службу поддержки. Спасибо за прочтение!

Как использовать макетную плату

Добавлено в избранное Любимый 67

Введение

Макетные платы — одна из самых фундаментальных частей при изучении построения схем.В этом руководстве вы узнаете немного о том, что такое макетные платы, почему они называются макетными платами и как их использовать. Когда вы закончите, вы должны иметь общее представление о том, как работают макеты, и уметь построить базовую схему на макетной плате.

Ищете Breaboard, который подходит именно вам?

Мы вас прикрыли!

Макетная плата — гигант

В наличии PRT-12614

** Описание **: Это один гигантский макет без пайки! Он имеет 7 силовых шин, 40 колонн и 63 ряда — всего 322…

. 22

Макетная плата — Классическая

21 доступно PRT-00112

Ваше первое знакомство с электротехникой — макетная плата.Кто знал, что это принесет столько разочарований? Это ваш…

15

---

Рекомендуемая литература

Вот несколько руководств и концепций, которые вы, возможно, захотите изучить, прежде чем изучать макетные платы:

Основные сведения о разъемах

Разъемы — главный источник путаницы для людей, только начинающих заниматься электроникой.Количество различных вариантов, терминов и названий соединителей может сделать выбор одного или найти тот, который вам нужен, непростым. Эта статья поможет вам окунуться в мир разъемов.

Что такое схема?

Каждый электрический проект начинается со схемы. Не знаю, что такое схема? Мы здесь, чтобы помочь.

Как читать схему

Обзор обозначений схем компонентов, а также советы и рекомендации для лучшего чтения схем.Щелкните здесь и станьте схематически грамотным уже сегодня!

Как пользоваться мультиметром

Изучите основы использования мультиметра для измерения целостности цепи, напряжения, сопротивления и тока.

---

История

Если бы вы хотели построить схему до 1960-х годов, скорее всего, вы бы использовали метод, называемый намоткой проводов. Обмотка проводов — это процесс, при котором провода оборачиваются вокруг проводящих штырей, прикрепленных к перфорированной плате (a.к.а. макетная плата). Как видите, процесс может стать довольно сложным очень быстро. Хотя этот метод все еще используется сегодня, есть кое-что, что значительно упрощает создание прототипов — макеты!

Схема подключения проводов (изображение любезно предоставлено пользователем Wikipedia Wikinaut)

Что в имени?

Когда вы представляете себе макетную плату, вы можете представить себе большой кусок дерева и большую буханку свежеиспеченного хлеба. Вы тоже не зайдете слишком далеко.

Хлеб на макете

Так почему мы называем этот электронный «конструктор схем» макетной платой? Много лет назад, когда электроника была большой и громоздкой, люди хватали макет своей мамы, несколько гвоздей или канцелярских кнопок и начинали подключать провода к плате, чтобы получить платформу для построения своих схем.

Схема на «оригинальном» макете (изображение любезно предоставлено mischka и их потрясающим учебником по буквальному макету)

С тех пор электронные компоненты стали намного меньше, и мы придумали более эффективные способы соединения схем, порадовав мам во всем мире возвращением своих макетов. Однако мы застряли в запутанном названии. Технически это все еще макеты, но речь пойдет о современных «беспаечных» макетах.

---

Зачем нужны макеты?

Макетная плата для электроники (в отличие от типа, на котором делаются сэндвичи) на самом деле относится к беспаечной макетной плате .Это отличные устройства для создания временных схем и прототипов, и они не требуют пайки.

Прототипирование — это процесс тестирования идеи путем создания предварительной модели, из которой разрабатываются или копируются другие формы, и это одно из наиболее распространенных применений макетов. Если вы не уверены, как схема будет реагировать при заданном наборе параметров, лучше всего создать прототип и протестировать его.

Для тех, кто плохо знаком с электроникой и схемами, часто лучше всего начать с макетов.В этом настоящая красота макетов — они могут содержать как самые простые схемы, так и очень сложные схемы. Как вы увидите позже в этом руководстве, если ваша схема превосходит текущую макетную плату, можно присоединить другие схемы для размещения схем любого размера и сложности.

Еще одно распространенное применение макетных плат — это тестирование новых деталей, таких как интегральные схемы (ИС). Когда вы пытаетесь понять, как работает деталь, и постоянно меняете проводку, вам не нужно каждый раз паять соединения.

Как уже упоминалось, вы не всегда хотите, чтобы построенная вами цепь была постоянной. При попытке воспроизвести проблему клиента группа технической поддержки SparkFun часто использует макеты для построения, тестирования и анализа схемы. Они могут соединить части, которые есть у клиента, и, как только они установят схему и выяснят проблему, они могут разобрать все и отложить в сторону, чтобы в следующий раз им нужно было устранить неполадки.

Схема на беспаечной макетной плате

---

Анатомия макета

Основные характеристики макетной платы

Лучший способ объяснить, как работает макетная плата, — это разобрать ее и посмотреть, что внутри.Используя меньшую макетную плату, легче увидеть, как они работают.

Клеммные колодки

Вот макет с удаленной липкой подложки. Внизу макета можно увидеть множество горизонтальных рядов металлических полос.

Мини-макет SparkFun сверху (слева) и тот же макет, перевернутый с удаленной липкой задней крышкой (справа).

На верхушках металлических рядов есть маленькие зажимы, которые прячутся под пластмассовыми отверстиями.Каждая металлическая полоса и гнездо имеют стандартный шаг 0,1 дюйма (2,54 мм). Эти зажимы позволяют вставить провод или ножку компонента в открытые отверстия на макетной плате, которые затем удерживают его на месте.

Одна полоса проводящего металла удалена с макета выше.

После вставки этот компонент будет электрически подключен ко всему, что находится в этом ряду. Это связано с тем, что металлические ряды являются проводящими и позволяют току течь из любой точки этой полосы.

Обратите внимание, что на этой полосе всего пять зажимов. Это характерно практически для всех макетов. Таким образом, вы можете подключить не более пяти компонентов к одной конкретной секции макетной платы. В ряду десять отверстий, так почему же можно соединить только пять компонентов? Вы также заметите, что каждый горизонтальный ряд отделен оврагом или трещиной в середине макета. Этот овраг изолирует обе стороны данного ряда друг от друга, и они не связаны электрически.Мы обсудим цель этого чуть позже, а пока просто знайте, что каждая сторона данного ряда отключена от другой, оставляя вам по пять мест для компонентов с каждой стороны.

Светодиод, вставленный в макетную плату. Обратите внимание, как каждая ножка светодиода расположена по обе стороны от оврага. Это предотвращает короткое замыкание подключения к светодиоду.

Шины питания

Теперь, когда мы увидели, как выполняются соединения на макетной плате, давайте посмотрим на более крупную и более типичную макетную плату.Помимо горизонтальных рядов, на макетных платах обычно есть так называемые шины питания, которые проходят вертикально по бокам.

Макетная плата среднего размера с удаленной липкой задней панелью, чтобы обнажить шины питания.

Эти шины питания представляют собой металлические полосы, которые идентичны тем, которые проходят горизонтально, за исключением того, что обычно * все они соединены. При построении схемы вам, как правило, требуется питание во многих разных местах. Шины питания обеспечивают легкий доступ к источнику питания в любом месте вашей цепи.Обычно они обозначаются знаком «+» и «-» и имеют красную и синюю или черную полосу для обозначения положительной и отрицательной стороны.

Важно знать, что шины питания с обеих сторон не подключены, поэтому, если вам нужен один и тот же источник питания с обеих сторон, вам нужно будет соединить две стороны с помощью перемычек. Имейте в виду, что маркировка здесь только для справки. Не существует правила, которое гласит, что вы должны подключать питание к шине «+» и заземлять к рельсе «-», хотя держать все в порядке — это хорошая практика.

Две перемычки, используемые для подключения шин питания с обеих сторон. Всегда добавляйте «+» к «+» и «-» к «-».

Поддержка DIP

Ранее мы упоминали овраг, который изолирует две стороны макета. Этот овраг служит очень важной цели. Многие интегральные схемы, часто называемые ИС или просто микросхемами, изготавливаются специально для размещения на макетных платах. Чтобы свести к минимуму пространство, которое они занимают на макетной плате, они выпускаются в так называемом Dual In-Line Package, или DIP.

Эти DIP-чипы (кто-нибудь сальса?) Имеют ножки, которые выступают с обеих сторон и идеально подходят для этого ущелья. Поскольку каждая ножка на ИС уникальна, мы не хотим, чтобы обе стороны были связаны друг с другом. Вот здесь и пригодится разделение посередине платы. Таким образом, мы можем подключать компоненты к каждой стороне ИС, не мешая функциональности ножки на противоположной стороне.

Две микросхемы DIP, LM358 (вверху), очень распространенный операционный усилитель, и постоянно популярный микроконтроллер ATmega328 (внизу).

Строки и столбцы

Возможно, вы заметили, что на многих макетах в различных строках и столбцах нанесено число и буквы . Они не служат никакой другой цели, кроме как помочь вам при построении схемы. Цепи могут быстро усложняться, и все, что нужно, — это одна неправильно установленная ножка компонента, чтобы вся цепь вышла из строя или вообще перестала работать. Если вам известен номер строки соединения, которое вы пытаетесь установить, гораздо проще подключить провод к этому номеру, а не смотреть на него.

Они также полезны при использовании буклетов с инструкциями, например, из набора SparkFun Inventor’s Kit. Во многих книгах и руководствах есть принципиальные схемы, которым вы можете следовать при построении схемы. Просто помните, что схема, которую вы строите, не обязательно должна находиться в том же месте на макете, что и схема в книге. Фактически, это даже не обязательно должно быть похоже. Пока все электрические соединения выполнены, вы можете построить свою схему любым способом!

Стойки для переплета

Некоторые макеты поставляются на платформе, к которой прикреплены стойки для привязки.Эти стойки позволяют подключать к макетной плате всевозможные источники питания. Мы рассмотрим это подробнее в следующем разделе.

Стержень для банановых кабелей и проводов	Стойки для привязки на классической макетной плате

Другие функции

При создании схемы вы не ограничены одним макетом. Для некоторых схем потребуется намного больше места.У многих макетов есть маленькие выступы и прорези по бокам, а у некоторых они даже есть сверху и снизу. Это позволяет вам соединять несколько макетов вместе, чтобы сформировать идеальную поверхность для прототипирования.

Четыре мини-макета SparkFun, соединенные вместе.

Некоторые макеты имеют клейкую основу, которая позволяет приклеивать их к разным поверхностям. Они могут пригодиться, если вы хотите прикрепить макетную плату к внутренней части корпуса или другого проектного корпуса.

Примечание: Некоторые большие макеты часто изолируют одну половину шин питания макета от другой половины (подумайте о верхней и нижней половине, а не по бокам). Это удобно, если у вас есть два разных напряжения, с которыми вам нужно запитать вашу схему, например, 3,3 В и 5 В. Однако, если вы не знаете, изолированы ли шины питания или нет, это часто может привести к проблемам при построении вашей схемы. Всегда полезно использовать мультиметр, чтобы проверить отсутствие или наличие непрерывности в шинах питания вашей макетной платы.

---

Обеспечение питания макетной платы

Когда дело доходит до питания макетной платы, существует множество вариантов.

Заимствования из других источников энергии

Если вы работаете с платой для разработки, такой как Arduino, вы можете просто получить питание от женских разъемов Arduino. Arduino имеет несколько контактов питания и заземления, которые можно подключить к шинам питания или другим рядам на макетной плате.

Подключение вывода заземления (GND) от Arduino к ряду на мини-макетной плате.Теперь любая нога или провод, подключенные к этому ряду, также будут подключены к заземлению.

Arduino обычно получает питание от порта USB на компьютере или от внешнего источника питания, такого как аккумуляторная батарея или настенная бородавка.

Стойки для переплета

Как упоминалось в предыдущем разделе, на некоторых макетных платах есть клеммы, которые позволяют подключать внешние источники питания.

Первым шагом к использованию клеммных зажимов является их соединение с макетной платой с помощью перемычек.Хотя казалось бы, что столбы подключены к макетной плате, но это не так. Если бы они были таковыми, вы были бы ограничены тем, где вы могли и не могли бы обеспечить власть. Как мы видели, макетные платы должны быть полностью настраиваемыми, поэтому было бы разумно, чтобы столбики привязки не отличались друг от друга.

При этом нам нужно подключить провода к стойкам, чтобы подключить их к макетной плате. Для этого откручивайте стойку до тех пор, пока не обнажится проходящее через нее отверстие. Проденьте оголенный конец перемычки через отверстие и закрутите стойку, пока она не будет надежно соединена.

Обычно вам нужно только подключить провод питания и заземления от клемм к макетной плате. Если вам нужен альтернативный источник питания, вы можете использовать третий столб.

Теперь ваши посты подключены к макетной плате, но по-прежнему нет питания. Вы можете использовать множество различных методов для подключения питания к стойкам и, таким образом, к макетной плате.

Настольные блоки питания

Во многих лабораториях электроники есть настольные блоки питания, которые позволяют подавать в схему широкий диапазон напряжения и тока.Используя банановый соединитель, вы можете подавать питание от источника питания на клеммы.

Макетная плата, питаемая через клеммы банановых кабелей.

В качестве альтернативы вы можете использовать зажимы типа «крокодил», крючки для микросхем или любые другие кабели с банановым соединением, чтобы подключить вашу макетную плату к ряду различных источников питания.

Другой метод использования зажимных штырей — это припаять цилиндрический разъем к некоторым проводам, а затем подключить их к зажимным штырям. Это более сложный метод, требующий некоторых промежуточных навыков пайки.

Цилиндрический разъем припаян к двум проводам, которые имеют те же отверстия на клеммах, что и провода, идущие к макетной плате. Если на вашей макетной плате нет клеммных колодок, вы можете просто подключить провода от цилиндрического разъема непосредственно к шинам питания.

Источники питания макетных плат

Еще один способ питания вашей макетной платы — использовать один из многих доступных источников питания макетных плат. SparkFun имеет ряд комплектов и плат, которые вы можете использовать для подключения питания непосредственно к вашей макетной плате.Некоторые позволяют вставлять бородавку прямо в макетную плату. Другие позволяют получать питание напрямую от компьютера через USB-соединение. И почти все они имеют возможность регулировать напряжение, предоставляя вам полный диапазон обычных напряжений, необходимых при построении цепей.

Блок питания SparkFun USB для макетной платы, который получает питание от USB вашего компьютера и имеет возможность выбора между 3,3 В и 5 В.

---

Создание вашей первой макетной схемы

Теперь, когда мы знакомы с внутренним устройством макета и с тем, как обеспечить им питание, что нам с ними делать? Мы начнем с простой схемы.

Что вам понадобится

Вот список деталей, которым необходимо следовать вместе с этой схемой. Если у вас есть другие электронные детали, не стесняйтесь использовать их и изменить схему. Помните, что часто существует несколько способов построить любую заданную схему. У некоторых даже есть десятки различных способов их создания.

Этот список желаний предполагает, что у вас нет никаких деталей / инструментов, и он велик в количестве и т. Д. Например, вам нужен только один светодиод для этого проекта, но в указанном пакете есть 20 светодиодов.То же самое и с соединительным проводом. Вам не нужно так много (или все эти цвета), но если вы продолжите играть со схемами, это может пригодиться. Если вы не хотите, чтобы большее количество было, проверьте нижнюю часть страниц продукта в разделе «Сопутствующие товары», и вы сможете найти меньшее количество. Кроме того, на макетной плате нет разъемов, если вы умеете паять и имеете инструменты, припаяйте разъемы на себя. В противном случае заголовки без пайки также были включены в список желаний.

Построить схему

Предупреждение! При использовании модуля питания на макетной плате обязательно вставьте контакты GND с шиной « — » и VCC в шину « + ». Это поможет снизить вероятность применения обратной полярности к вашей цепи.

Вот небольшая схема на макетной плате. Красная плата, которую вы видите, — это блок питания макетной платы с разъемами, припаянными к печатной плате. Блок питания на макетной плате регулирует напряжение от настенной бородавки 9 В до 5 В или 3.3В на шины питания.

Простая схема, состоящая из кнопки, светодиода и резистора, построена двумя разными способами.

Схема выглядит следующим образом:

• Существует провод, соединяющий шину питания VCC с положительной анодной ветвью светодиода.

• Отрицательная катодная ножка светодиода подключена к 330 Ом; резистор.

• Затем резистор подключается к кнопке.

• Когда кнопка нажата, она подключает цепь к земле, замыкая цепь и включая светодиод.

Принципиальная схема

Мы расскажем, как читать схему в другом руководстве. Однако это очень важная часть схем строительства, поэтому здесь мы рассмотрим ее вкратце.

Схемы

— это универсальные пиктограммы, которые позволяют людям во всем мире разбираться в электронике и создавать ее. Каждый электронный компонент имеет уникальный схематический символ. Затем эти символы собираются в схемы с использованием различных программ. Вы также можете нарисовать их вручную.Если вы хотите глубже погрузиться в мир электроники и схемотехники, научитесь читать схемы — это очень важный шаг в этом деле.

Вот схема для вышеуказанной схемы. Питание (при условии, что переключатель повернут в сторону 5 В) отображается стрелкой вверху. Затем он переходит к светодиоду (треугольник и линия со стрелками, выходящими из него). Затем светодиод подключается к резистору (волнистая линия). Это связано с кнопкой (символ в виде защелки).Последней кнопка подключается к земле (горизонтальная линия внизу).

Это может показаться забавным способом нарисовать схему, но это фундаментальный процесс, который существует уже несколько десятилетий. Схемы позволяют людям разных национальностей и языков создавать схемы, разработанные кем угодно, и совместно работать над ними. Как уже упоминалось, может построить схему разными способами, но, как показывает эта схема, необходимо выполнить определенные соединения. Отклонение от этой схемы даст вам совершенно другую схему.

Практика ведет к совершенству

Последнее, что вам нужно знать, это то, что существует масса ресурсов и программ, которые вы можете использовать для построения схем, не используя фактически свою макетную плату. Одна из самых распространенных программ, используемых SparkFun, — это Fritzing. Fritzing — это бесплатная программа, которая позволяет создавать собственные схемы на виртуальном макете. Он также предоставляет схематические изображения для всех контуров, которые вы строите. Здесь мы видим те же схемы, что и выше, построенные с использованием Fritzing.

Обратите внимание, что зеленые линии указывают, к каким строкам и столбцам подключен каждый компонент.

Есть много других программ, таких как Fritzing. Некоторые из них бесплатны, а некоторые платные. Некоторые даже позволят вам построить схему и проверить ее работоспособность с помощью моделирования. Изучите Интернет и найдите инструменты, которые лучше всего подходят для вас.

---

Покупка макета

Отличный способ начать использовать макетные платы — это приобрести их в комплекте.Набор Sparkfun Inventor’s Kit включает в себя все необходимое для выполнения 16 различных схем.

Макетные платы

Мы также перечислили несколько основных автономных макетов разных размеров для ваших проектов.

STEMTera (черный)

В наличии DEV-14082

STEMTera — это инновация в истории макетов.Это первая макетная плата с Arduino-совместимым комплектом оборудования, построенного…

10

Макетная плата — Классическая

21 доступно PRT-00112

Ваше первое знакомство с электротехникой — макетная плата.Кто знал, что это принесет столько разочарований? Это ваш…

15 Нажмите здесь, чтобы увидеть больше макетов

Провода перемычки

Ищете способы простого подключения к платам и микросхемам на макетной плате? Проверьте следующие перемычки.

Крючок IC с косичкой

В наличии CAB-09741

Это качественные испытательные крючки для ИС с соединительным проводом «папа».Вместо одного крючка у них есть два крючка с заглушкой…

10

Провода для тестирования крюка IC

В наличии CAB-00501

Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.5 пар…

3 Нажмите здесь, чтобы увидеть больше проводов

Паяемые макеты и прототипы

Когда вы закончите создание прототипа на макетной плате, вы можете припаять схему к печатной плате для более безопасного соединения.

Нажмите здесь, чтобы увидеть больше макетов плат

Ресурсы и движение вперед

Надеюсь, теперь вы лучше понимаете, что такое макетная плата и как она работает.Теперь начинается самое интересное. Мы почти не коснулись построения схем на макетных платах. Вот еще несколько руководств, которые вы можете изучить, чтобы узнать больше о компонентах и ​​о том, как интегрировать их в свои макетные схемы.

Эти ссылки могут быть интересны преподавателям.

Или, если вы овладели своими навыками построения схем и хотите перейти на следующий уровень, ознакомьтесь с этими руководствами.

План урока: Как студенты-изобретатели могут помочь решить проблему пластика в своем сообществе | План урока

Вернуться к архиву планов уроков 30 августа 2019 г.,

План урока: как студенты-изобретатели могут помочь решить проблему пластика в своем сообществе

Менее чем за столетие люди произвели около 9 миллиардов тонн пластиковых отходов.Поскольку пластик распространяется в воду и на сушу, мы только начинаем понимать риски для здоровья людей, животных и растений. Просто посмотрите , как эти животные должны преодолевать пластиковые загрязнения, которые их окружают. Вторичная переработка заставила многих людей более сознательно относиться к использованию пластмасс, но этой системе препятствует неэффективность, которая требует новых и инновационных решений. В процессе изобретений учащиеся будут изучать способы уменьшения количества пластиковых отходов и разрабатывать решения пластиковой проблемы Земли.Они также разработают изобретение, чтобы сократить количество пластиковых отходов в школе, доме и обществе.

Расчетное время :

От трех до четырех 50-минутных уроков

Классы:

9-12

Темы:

Биология, Науки об окружающей среде, Технологии, Физика, Инженерия, Социальные исследования, Глобальные проблемы, Гуманитарные науки

Основной вопрос :

Как изобретения могут помочь решить проблему пластика Земли?

Материалы:

Компьютеры или планшеты с доступом в Интернет

Блокнот изобретателя

Резиновые перчатки

Крафт-материалы

Картон или изделия из переработанной бумаги

Клеи — клей, горячий клей, скотч и т. Д.

Разминка :

Указания : попросите учащихся записать список повседневных задач, для которых требуется пластик, и описать, что, по их мнению, происходит с предметами после того, как они их используют. Затем посмотрите видео NewsHour ниже (нажмите здесь, , чтобы увидеть стенограмму), чтобы узнать об истории пластика и о том, как он влияет на экосистемы Земли. Вы также можете посмотреть это видео , чтобы узнать, что происходит с пластиком в процессе его переработки.

Дополнительно — Сделайте еще один шаг вперед:

• Свяжитесь с правительством своего города (посетите веб-сайт), чтобы узнать, где находятся предприятия по переработке вторсырья, и узнайте, можете ли вы совершить экскурсию.
• Попросите учащихся придумать, как они могли бы изобретательно использовать существующие пластиковые отходы. Попросите учащихся выбрать предмет из своего списка и описать различные возможные варианты использования этого предмета после того, как он послужил своему первоначальному назначению.

Смотреть видео PBS NewsHour:

Затем посмотрите серию «Почему потребуется больше, чем простая переработка, чтобы сократить количество пластика». (нажмите здесь, , чтобы просмотреть стенограмму) из серии статей NewsHour «Проблема пластика » и ответьте на вопросы для обсуждения.

Вопросы для обсуждения:

1. Какие проблемы возникают с текущими методами переработки?
2. Почему Роланд Гейер считает, что переработка может быть частью проблемы пластика?
3. Какие решения пластиковой проблемы обсуждались в видео и какое влияние, по вашему мнению, они окажут?

Что такое процесс изобретения?

Для того чтобы изобретение превратилось из идеи в готовый продукт, оно должно пройти процесс инженерного проектирования или «изобретательский процесс».«Сообщите своим ученикам, что кто-то — вероятно, группа людей — изобрел почти все, что мы используем ежедневно: автомобили и стоп-сигналы; приложения и видеоигры; и устройства для переработки, такие как новое оборудование или экологически чистые пакеты. Все эти продукты были частью процесса изобретения.

Используйте эту диаграмму из Spark Lab в Lemelson Center в качестве руководства:

Вы можете использовать этот раздаточный материал из Управления по патентам и товарным знакам США, которое также рассматривает процесс изобретения вместе со студентами.

Проверьте понимание:

Выберите один из биодизайнов из статьи 10 умных студенческих изобретений, которые могут сократить наши отходы и попросите студентов нарисовать диаграмму, чтобы представить процесс изобретения, используя эту страницу из записной книжки изобретателя . Страница основана на приведенной выше диаграмме Spark Lab Центра Лемельсона. Спросите учащихся. : Какие шаги им легче всего было определить? Сложнейший? В записной книжке изобретателя нарисуйте диаграмму, представляющую вашу интерпретацию процесса изобретений, объясните, какие шаги вы бы добавили или убрали.

Основная деятельность

Создайте изобретение, которое решает проблему пластика дома, в школе или в обществе!

В качестве основного задания учащиеся будут исследовать и определять конкретные проблемы с пластиком в своем районе, доме или школе и создавать изобретение для решения этой проблемы. Им следует записывать свой прогресс в блокнот своего изобретателя, используя на этой странице , делиться своими идеями с другими и анализировать отзывы, чтобы улучшить свои изобретения.Записи в их записных книжках должны показывать, что они использовали руководство по процессу изобретения, и должны включать примечания, рисунки и данные. Основное мероприятие организовано таким образом, чтобы следовать этапам процесса изобретения из Spark Lab Центра Лемельсона.

Думай, исследуй и исследуй!

Великие изобретения полезны и уникальны. Целью этого этапа процесса изобретения является наблюдение, исследование и определение проблемы (включая людей, с которыми проблема сталкивается) и разработка оригинальной идеи изобретения для решения проблемы.

1. Десятиминутная экскурсия : Начните это занятие, позволив учащимся понаблюдать за использованием пластика на территории школьного городка. Совершите 10-минутную экскурсию по школе, чтобы оценить проблему с пластиком в кампусе (раздайте резиновые перчатки, чтобы стимулировать расследование). Используя блокнот своего изобретателя, учащиеся должны записывать качественные и количественные данные об использовании и неправильном использовании пластика на территории кампуса. Есть ли в кампусе пластиковый наполнитель? Много ли одноразовых пластиковых бутылок с водой в мусорных баках?
2. Задание на целый день в дневнике : Предложите учащимся записывать свои повседневные дела по вопросам, связанным с пластиком, дома, в школе и в обществе в записной книжке своего изобретателя.
   1. Они могут опрашивать людей, собирать изображения и безопасно собирать образцы, чтобы оправдать свое определение пластиковой проблемы, как они ее видят.
   2. Студенты также должны записывать информацию и анализировать текущие решения, касающиеся пластиковых отходов в их среде.
      • Например, количество мусорных баков в сравнении с количеством мусорных баков в заданной области. Мусорные баки заполнены мусором? Заполнены ли мусорные баки товарами, которые можно переработать?
      • Они также могут задавать такие вопросы, как «Что происходит с использованной пластиковой посудой после обеда?» Попросите их исследовать ответы на свои вопросы, опросив школьных администраторов и руководителей кафетерия.
3. Затем сформируйте команды из 2-4 студентов и попросите каждую группу решить одну проблему из результатов, полученных в ходе описанных выше заданий. Попросите учащихся написать четко сформулированную постановку проблемы, в которой они должны будут изобрести решение. Хорошая постановка задачи — это краткое описание проблемы, которую решат изобретатели.
   1. Попросите учащихся поделиться с классом постановкой проблемы. ( Альтернативное задание : вы также можете разработать формулировку проблемы как класс.)
      1. Пр. «Одноразовая пластиковая посуда и соломинки после обеда вносят свой вклад в растущую проблему пластикового мусора в кампусе и в местном сообществе».
      2. Пр. «Пластиковая упаковка, используемая для отправки онлайн-заказов, не подлежит вторичной переработке и может быть заменена более экологичными и эффективными материалами».
4. Изучите существующие решения: Во время мозгового штурма учащимся предстоит найти возможные решения проблемы, им также следует изучить существующие решения.Студенты должны исследовать изобретения, которые решают проблему пластика, чтобы убедиться, что их собственные идеи уникальны. Они могут использовать поисковый индекс Патентного ведомства США или Google Patents или Freepatentsonline.com для поиска существующих образцов или продуктов.
5. Студенты должны сузить свои решения до одного изобретения и перейти к следующему этапу процесса изобретения.

Примечание : Напомните учащимся продолжать записывать свои выводы в своих тетрадях.Если они хотят однажды подать заявку на патент, важно вести хороший учет этой информации. Плюс ко всему по окончании проекта вы соберете тетради!

Нарисуйте это и создайте!

Другая ответственность изобретателя включает этапы проектирования и прототипа процесса изобретения с целью тестирования различных итераций устройства. Патенты могут быть присуждены за эстетику и функциональность изобретения. Подумайте, например, о мобильных телефонах.Многие сотовые устройства имеют очень похожие функции, однако каждый из них защищен патентами на внешний вид. Цель этого этапа — воплотить свое изобретение в жизнь, сначала сделав набросок и аннотируя устройство, а затем построив устройство.

1. Попросите учащихся записать свои идеи в тетрадях. Напомните им, что при создании эскиза устройства следует помнить о масштабе и перспективе. Их эскиз должен включать следующее:
   • Параметры и ограничения: Какой будет размер и вес устройства
   • Материалы: Из каких материалов будет изготовлено устройство? Из каких материалов будет изготовлен прототип?
   • Включите чертежи вида сверху, сбоку и снизу!
   • Если позволяет время, студенты также должны выяснить стоимость материалов, которые они будут использовать для создания настоящего устройства.

Примечание учителя : Это также хороший момент для обсуждения того, как команды работают вместе для выполнения задач в установленные периоды времени. Они могут принять на себя определенные роли, соответствующие их интересам и навыкам. Примеры некоторых ролей включают, но не ограничиваются:

• Ведущий
• Дизайнер
• Строитель
• Администратор / финансовый менеджер
• Директор по коммуникациям

2. Затем попросите учащихся построить свое изобретение , используя переработанные предметы или предметы домашнего обихода.Такие материалы, как картон, крышки для бутылок, мешалки для кофе для чистки труб, деревянные дюбели и базальная древесина, отлично подходят для быстрого прототипирования. Использование предметов домашнего обихода также дает учащимся возможность попробовать себя в изобретении дома!

Попробуйте и настройте!

Изобретения — это итеративный процесс. Изобретатели часто тестируют, переделывают и проверяют свои идеи много раз, прежде чем перейти к конечному продукту. Цель этого этапа — дать студентам обратную связь, подумать и внести изменения для улучшения своих прототипов перед финальной презентацией.Ожидается, что прототипы не будут работать, но они должны моделировать то, как фактическое устройство может выглядеть или функционировать.

1. Дайте студентам время опробовать прототипы и внести изменения .
2. Попросите учащихся устроить небольшую прогулку по галерее , чтобы показать классу свой прототип. Разместите лист обратной связи на каждой станции, чтобы зрители оставляли советы изобретателям. Оставьте изобретателям несколько минут для короткого сеанса вопросов и ответов. Студенты должны записывать отзывы в свои тетради.
3. Изучив свои отзывы, учащийся должен найти время, чтобы пересмотреть свои идеи . Напомните им, что нужно пересмотреть свои проекты и внести изменения в изобретение в своих записных книжках. Возможно, им придется вернуться и полностью изменить конструкцию, если они считают, что это необходимо для получения лучшего продукта, — что изобретатели должны делать все время. Это итерационная или «циклическая» стадия изобретения, которая может длиться долго. Вам нужно будет установить временные ограничения на этапе редизайна.

Продам!

Чтобы изобретения попали в руки пользователей, изобретатели и их партнеры должны должным образом сообщить заинтересованным сторонам о полезности и функциях изобретения. Цель этого этапа — научить студентов практиковаться и продемонстрировать свое изобретение, а также разработать потенциальные маркетинговые материалы для продвижения устройства.

1. Попросите учащихся написать минутную презентацию в лифте, чтобы продать свое изобретение кому угодно.Посмотрите этот пример , здесь .

Питч должен указывать на то, кто, что, когда, где, почему и как относится к проблеме и ее решению. Студенты должны быть в состоянии убедить любого, что у них есть лучшее решение пластиковой проблемы в их районе.

2. Студенты создадут фон, используя один слайд PowerPoint. Они могут включать изображения, цитаты, статистику и т. Д. Для поддержки своей презентации.

3. Проведите заключительную демонстрацию, на которой ученики продемонстрируют и представят свое изобретение классу менее чем за 1 минуту.Если возможно, пригласите школьный персонал, членов сообщества, специалистов и родителей. Выделите время для нескольких вопросов или предложений.

Примечание учителя : В качестве альтернативы или в дополнение к проведению демонстрации учащиеся могут записать короткий рекламный ролик своего изобретения или начать кампанию в социальных сетях, посвященную проблеме и своим изобретениям. Это может быть инициатива всего класса, которая позволяет проекту вырасти за пределы школы.

Поделитесь!

Не забывайте об этом последнем этапе процесса изобретения.Поделитесь фотографиями своего изобретения с помощью #PBSInvention через NewsHour Extra Twitter или укажите свое изобретение в одном из конкурсов здесь или здесь . Напишите [email protected] с любыми вопросами или отзывами.

Расширение возможностей

1. Посмотрите репортаж NewsHour « Ученые изучают влияние скрытого пластика на борьбу с загрязнением. »
   • Обсудите типы продуктов, которые вызывают попадание микропластика в водные системы.
   • Изучите действия, которые ваши представители предприняли на уровне города, штата или федерального уровня для решения проблемы микропластиков. Перечислите примеры на доске и спросите своих студентов: как проблемы STEM, такие как микропластики, связаны с гражданским участием? Каким образом классы естественных наук и обществоведения могут работать вместе для решения проблем, обнаруженных в обоих предметах?
   • Разработайте устройство, которое может нацеливать и удалять микропластик в водных экосистемах, не нанося вреда дикой природе.

2. Прочтите NewsHour’s От морских водорослей до сахарного тростника компании спешат найти следующую отличную замену пластику и Как биоразлагаемые пластиковые пакеты не соответствуют своему названию.
   • Какие проблемы возникают с заменителями пластика? Какие факторы мешают промышленности перейти на использование альтернативных пластмасс?
   • Выберите одну из отраслей ниже и исследуйте наиболее часто используемые пластмассовые изделия в этой отрасли. Затем разработайте изобретение, которое может заменить или сократить использование этого пластикового изделия в выбранной вами отрасли.
     • Морская / водная промышленность
     • Одежда / индустрия моды
     • Строительство
     • Упаковка и отгрузка
     • Транспорт
     • Электроника
3. Ознакомьтесь с планом урока Extra Изобретайте приложения, которые помогают другим и вызывают сочувствие на PBS Learning Media, и поделитесь своим приложением с нами по номерам #PBSInvention и @NewsHourExtra

Стандарты

HS-ETS1-1 Техническое проектирование

Проанализируйте главную глобальную проблему, чтобы определить качественные и количественные критерии и ограничения для решений, которые учитывают потребности и желания общества.

HS-ETS1-2 Техническое проектирование

Разработайте решение сложной реальной проблемы, основанное на научных знаниях, источниках доказательств, созданных студентами, приоритетных критериях и компромиссных решениях.

, разбив его на более мелкие, более решаемые проблемы, которые можно решить с помощью инженерных разработок

HS-ETS1-3 Техническое проектирование

Оцените решение сложной реальной проблемы на основе приоритетных критериев и компромиссов, которые учитывают ряд ограничений, включая стоимость, безопасность, надежность и эстетику, а также возможные социальные, культурные и экологические воздействия.

HS-ESS3-4 Земля и деятельность человека

Оценить или усовершенствовать технологическое решение, которое снижает воздействие человеческой деятельности на природные системы.

---

Л. Клара Мабур преподает биологию, морские науки AICE (международный сертификат высшего образования) и глобальные перспективы AICE в своей альма-матер, Северо-восточная средняя школа в Окленд-Парке, Флорида. В 2017 году она была удостоена награды Lemelson-MIT Excite Award за поездку в Массачусетский технологический институт (MIT) для обучения изобретательству и профессионального развития.Мабур консультирует группу студентов-изобретателей, получивших грант Lemelson-MIT InvenTeam в 2017 году. Ее студенты InvenTeam создали Mosquito Disruptor, устройство, которое показывает, что комары размножаются в стоячей воде. Кроме того, она ведет послешкольный клуб STEM и новую группу молодых изобретателей и будущих ученых, которые проводят независимые и командные исследовательские проекты, направленные на решение местных и глобальных проблем.

---

PBS NewsHour Extra всегда ищет способы укрепить наши ресурсы в области изобретений.Если вы выполнили часть или весь этот урок, мы будем очень признательны, если вы заполните эту форму обратной связи .

Теги:

T-Mobile Park Информационный справочник | Сиэтл Маринерс

СЕМЬЯ / БЕЗ СПИРТА

Секция семейных / безалкогольных напитков доступна для всех игр Mariners в SEC 104 (NA104). Запрещается продавать или приносить алкогольные напитки в эту зону.

СЕМЕЙНЫЙ РАЗДЕЛ / ОБЩИЕ ПОЛОЖЕНИЯ

Специальная безалкогольная семейная секция доступна для всех игр Mariners в секции 104.Запрещается продавать или приносить алкогольные напитки в эту зону. Туалеты для мужчин и женщин расположены в секциях 103, 120, 234, 319, 327 и 332.

FANTASY CAMP

Seattle Mariners Fantasy Camp — это возможность для фанатов осуществить свои мечты о Высшей лиге бейсбола. Поклонники могут окунуться в жизнь игрока Высшей лиги, получить индивидуальные тренировки от бывших игроков, надеть оригинальную форму моряков и отдохнуть в клубе Высшей лиги. Fantasy Camp открыт для мужчин и женщин в возрасте от 30 лет.Чтобы зарегистрироваться или узнать больше, посетите Mariners.com/FantasyCamp или позвоните по телефону (206) 346-4228.

ТЕКСТ ПОМОЩИ ФАНТАМ ГОРЯЧАЯ ЛИНИЯ (206) 773-6300

Если кто-то мешает вам пользоваться нашим центром, он может позвонить или написать нам по телефону (206) 773-6300 для получения помощи. Укажите свое местоположение и характер проблемы.

ФЕЙЕРВЕРК

Доводим до вашего сведения, что во время мероприятий будут устраивать фейерверки, включая каждую домашнюю игру Mariners после исполнения Государственного гимна, после каждого хоумрана Mariners и после каждой победы Mariners.

ПЕРВАЯ ПОМОЩЬ

Пункты первой помощи расположены в секциях 128 и 329 и укомплектованы медиками пожарного управления Сиэтла. Если Гости нуждаются в немедленной помощи, пожалуйста, сообщите об этом любому члену команды T-Mobile Park или посетите ближайший пункт первой помощи. Несовершеннолетние (до 18 лет) должны находиться в сопровождении взрослого для прохождения лечения.

ЕДА

Разрешается еда на открытом воздухе в размере одной порции. Запечатанные прозрачные пластиковые бутылки для воды до 32 унций, детские бутылочки, напитки, связанные с медицинскими потребностями, и неоткрытые одноразовые контейнеры с мягкими стенками, такие как коробки для сока, разрешены.

Центр гостеприимства, партнер Mariners, компания Centerplate обновила меню, чтобы оно соответствовало требованиям по охране труда и технике безопасности для продуктов питания и напитков в упаковках на вынос. Варианты включают ориентировочные фавориты, такие как хот-доги и пиццу, а также ограниченный выбор в Ivar’s и The Natural, в котором представлены блюда из безглютеновых, вегетарианских, веганских и растительных блюд. Варианты напитков включают кофе, газированные напитки, воду, пиво, вино и другие алкогольные напитки. Все концессионные стенды безналичные.

FOUL BALLS & HOME RUNS

Моряки призывают гостей оставлять все попавшие на трибуны мячи.Тем не менее, удары по мячу могут быть опасными, и мы просим гостей всегда быть начеку. Если Гости хотят уменьшить свой риск, Моряки обменяют билеты на один на Уровне обзора до того, как будет проведена первая подача.

Глоссарий технических терминов театра — Scenic

---

ИЗМЕНЕНИЕ АКТА
Смена декораций, освещения, костюма, реквизита или других технических элементов между актами пьесы или мюзикла. Театрам с ограниченным пространством за кулисами, возможно, придется перенастроить декорации, хранящиеся за кулисами во время антракта, чтобы следующий акт прошел гладко.

ACT DROP
Холст в викторианском стиле, натянутый в обрамлении и роспись. Используется в качестве визуальной стимуляции во время смены сцены и для обозначения того, что впереди еще что-то (конец указывается ВКЛАДКАМИ ДОМА). Считается, что на сегодняшний день их функционируют только два — оригинальный в Театре Гейети на острове Мэн и репродукция 1996 года в Театре Ее Величества в Балларате, Виктория, Австралия.
Термин теперь используется для обозначения любой передней ткани или язычков, опускаемых во время интервалов. Особенно пантомима / мюзиклы.
В балете, падение акта позволяло иметь место до начала антракта.
Театр Гейети
Театр Ее Величества

АНИЛИНОВЫЙ КРАСИТЕЛЬ
Тип глубоко проникающего натурального красителя, первоначально сделанного из каменноугольной смолы. Доступны красители на водной или спиртовой основе. Поскольку продукт будет окрашивать все, с чем соприкасается, следует использовать защитные перчатки и средства защиты глаз.

ANTIQUARIANISM
Движение, которое настаивало на исторически точных декорациях и декорациях на сцене.Более стилизованные квартиры с раздвижными крыльями были заменены более детализированными бокс-сетами, включая архитектурные элементы, реквизит и мебель, соответствующие периоду времени, в который проходил показ. В конце восемнадцатого века в Европе антикварианство проникло в театры.

ARBOR
Американский эквивалент CRADLE в системе полета с противовесом.

ARTIC
Сокращение от сочлененного грузовика. Грузовики длиной 40 футов (или более) используются для перевозки декораций, костюмов, реквизита, звукового и светового оборудования от места проведения к месту проведения.Ряд компаний специализируется на перемещении театральных и музыкальных туров по стране / миру.
Известен в США как SEMI (сокращение от Semi-Trailer, где тягач тянет только прицеп с задней осью).

AUTOCAD
Стандартная программа CAD для архитекторов и дизайнеров. WYSIWYG содержит урезанную версию Autocad вместе со средствами визуализации.

АВТОМАТИЗАЦИЯ
1) Возможность, доступная на больших пультах микширования звука, позволяет отключать канал или даже перемещать фейдеры под управлением компьютера для обеспечения точного и повторяемого микширования.
2) Описывает метод, используемый вместо сценической бригады для перемещения фрагментов декораций по шоу с большим бюджетом. См. МЫШЬ, ЛОПАТУ, СОБАКА, НОЖ.
Scenic Automation на Theatrecrafts.com

AVISTA / A VISTA
Смена обстановки / декорации, невидимая для зрителей. Этот метод становится все более популярным из-за современных достижений в области автоматизации сцен, где изменения всего набора могут быть выполнены за секунды.

AXIS
(множественное число AXES). Индивидуально управляемый движущийся элемент, управляемый сценической автоматикой или летающей системой с приводом.Например, система, управляющая тремя летающими частями, будет иметь три оси автоматизации.

ЗАДНЯЯ СТЕНА
Задняя стена сцены (часть здания, которую нельзя сдвинуть!). Иногда глухая кирпичная стена (часто окрашенная в черный цвет) является хорошей опорой для представления, где театральная маскировка не является частью эстетики дизайна. Такие постановки с «голыми стенами» могут также иметь полностью открытые осветительные установки и не иметь традиционного маскирования, даже открывая двери выхода со сцены.
По техническим причинам у некоторых шоу есть задняя стена, которая выглядит так, как будто это задняя стена театра, но на самом деле это не так (например, Билли Эллиот).

BACKDROP
Декоративная подложка для декораций.
См. ТКАНИ, КВАРТИРЫ.
Португальский: Fundo de Palco

BACKFLAP
Петля, часто используемая в живописном строительстве.

СПИНКА
1) Живописный элемент, который идет за проемом в комплекте (окно и т. Д.)), чтобы скрыть технические области за пределами. Также известна как Backing Flat
2) Деньги, вложенные в коммерческое производство (спонсором).

BALUSTER
Вертикальная шахта, входящая в состав лестниц, парапетов, балконов и т. Д. Система балясин и перила образуют перила для лестницы. Группа балясин (которые могут быть деревянными или каменными) плюс перегородка образуют балюстраду на балконе.

BANDWAGON
Колесная платформа на сцене.
Первоначально это была большая повозка, в которой цирковой оркестр везло цирковое шествие. Термин был впервые популяризирован П. Барнум. Зрители парада обратили большое внимание на повозку с оркестром, поэтому политики начали использовать повозку для предвыборной кампании. Фраза «вскочить на подножку» стала обозначать любого, кто пользуется популярной тенденцией для продвижения своих собственных целей.

BANJO
(US) Горизонтальный рельс, по которому проходит занавес (также известный как BANJO TRACK).

ОСНОВНОЕ ПОКРЫТИЕ
Начальный слой краски для получения сплошного цвета или для загрунтовки поверхности и подготовки ее к более детальной покраске. Базовым слоем может быть более дешевый тип краски, чтобы подготовить поверхность к нанесению более тонкого цветного слоя.

НАКОНЕЧНИКИ
1) Древесина сверху и снизу ткани. Рейка Sandwich используется для переноски подвесной ткани. Он состоит из двух плоских деревянных кусков, прикрученных друг к другу, с краем ткани между ними.
2) Древесина, используемая для соединения квартир во время полета.
3) Раздельные прожекторы, позволяющие смешивать цвета. См. Также GROUNDROW. Низковольтные планки обычно используются как световые завесы и для смывки красок. Известен в США как STRIPLIGHT или BORDER LIGHT.
4) Американский термин заменяемый на ТРУБА для летающей штанги.

BEVEL
1) Скошенный край деревянного или металлического изделия для сглаживания края и придания ему более привлекательного вида.
2) Инструмент, состоящий из двух поворотных рычагов, которые можно использовать для дублирования угла от одного объекта к другому.

БИЛЛИ БЛОК
Шкив на коротком отрезке веревки, используемый для отклонения натяжения рабочей веревки или для подвешивания отдельного предмета на складе.

БЛОК
1) Часть летающей системы театра — рама, в которой установлены одно или несколько шкивов (шкивов).
2) Деревянный кубовидный ящик, на котором можно сидеть или стоять на репетиции или в театральном классе.Также известен как драматический куб или репетиционный куб.

БЛОК ШКИВ
Шкив в раме, который образует часть системы решеток над сценой театра, несущий линию для подъема предмета, либо временно размещенного, как требуется для представления, либо как часть стационарной установки.
Также известен как ЛОФТ-БЛОК.

КРЕСЛО БО’САНА
Небольшое сиденье или люлька, закрепленная на веревке над шкивом, с помощью которой техник может быть поднят для работы в недоступном иным образом месте.

КНИЖНАЯ КВАРТИРА
Две плоские плоскости, шарнирно соединенные вместе на вертикальном крае, чтобы свободно стоять и обычно используются в качестве основы для дверного проема или окна. Их всегда следует «бегать» так, чтобы откидная кромка была впереди, чтобы они не открывались. Книжные квартиры свободно стоят в открытом положении, что позволяет быстро установить и компактно хранить. Бронирование описывает действие открытия или закрытия книжной квартиры.
Квартиры — Типы и методы

ГРАНИЦА
Узкий горизонтальный маскирующий элемент (плоский или тканевый), обычно нейтрального цвета (черный), чтобы скрыть осветительную установку и летающие декорации от аудитории, а также обеспечить верхний предел для сцена.Часто используется вместе с НОЖКАМИ.
Испанский: Bambalina

BOSS PLATE
Металлическая пластина, прикрепленная к полу сцены, в которую можно вкрутить болт для крепления декораций.

BOTTLESCREW
(Также сетчатый фильтр для бутылок, сетчатый фильтр для бочек) Резьбовое устройство, которое используется для натяжения троса или для обеспечения регулируемого звена в кабеле для точной настройки высоты пролетаемого ландшафта. (Известный в США как фаркоп)

НАБОР КОРОБКИ
Натуралистическая обстановка целой комнаты, построенной из квартир, с отсутствующей только стороной, ближайшей к аудитории (четвертая стена).
Одиночный статический бокс-сет, представляющий более одной комнаты, называется КОМПОЗИТНЫМ НАБОРОМ (например, если гостиная и кухня постоянно находятся на сцене).

BRACE
1) Угловой усиленный брус в пределах квартиры.
2) (Великобритания) Поддержка декораций (flattage) на сцене
2a.) Выдвижной , крепится к проушине для винта на плоскости и прижимается к полу (широко известный как « Stage Brace »)
2б). French Brace , прямоугольная нерегулируемая треугольная рама, сделанная из дерева и прикрепленная к плоскости с помощью шарнирных петель, чтобы ее можно было сложить для хранения. Если плоскость остается на месте как часть коробки, французская скоба может быть привинчена или прикручена на место. Известен в США как Jack . В навесном состоянии его можно повернуть заподлицо в квартиру для хранения или перелета.
См. Также Джек (США для скобки).
Квартиры — Типы и методы

ВЕС ОПОРА
Чугунный груз с прорезями, помещенный на ножку выдвижной или французской распорки для предотвращения движения.Часто обозначается как «Сценический вес».

РАЗРЫВ
Обработка свежеокрашенного или недавно изготовленного реквизита, декораций или костюмов, чтобы они выглядели либо старыми, либо обжитыми, либо менее «новыми». Ofter включает в себя разбрызгивание краски, чтобы добавить интереса и текстуры к тем областям, где ее нет.
Разборка реквизита и костюмов

МОСТОВЫЙ ЛИФТ
Лифт, который поднимает и опускает секции пола сцены, обычно с помощью электрических или гидравлических средств.

BROADWAY FLAT
Также известна как Театральная Квартира или просто Квартира!
Театральная декорация квартиры, где брус обрамления параллелен поверхности квартиры.
См. Также HOLLYWOOD FLAT.
Квартиры — Типы и методы

BUILD
1) Во время построения графика освещения, чтобы создать состояние из затемнения или добавить к существующему состоянию.
2) Повышение уровня света или звука. См. ПРОВЕРКА.
3) Период конструирования множества («Сборка»).

BUNRAKU
Стиль японского кукольного театра, когда кукольный оператор несет марионетку на сцену и виден на протяжении всего представления. Кукольники высококвалифицированы и уважаемы в Японии, они обеспечивают голос, а также движения невероятно детализированных марионеток.
О компании Bunraku

CABLE GRIP
U-образный зажим и седло, используемые для заделки троса. Также известен как Bulldog, Dog Grip или Wire Rope Clip.

CAD
Компьютерное проектирование. Использование компьютера для помощи с 2D-планами и чертежами или, все чаще, для 3D-визуализации того, как будет выглядеть набор и как на него повлияет освещение. См. Также WYSIWYG.

КОЛЕСА
Колеса на ГРУЗОВИКЕ или под ним REVOLVE.

ЦЕНТРАЛЬНАЯ ЛИНИЯ
Воображаемая линия, проходящая по сцене точно через центр проема авансцены.На сценических планах обозначено как CL. Обычно отмечается на полу сцены и используется в качестве ориентира при разметке или сборке декораций. Выделенную мелом линию привязки можно использовать для обозначения линии в репетиционной комнате и на сцене.
В США известна как CENTER LINE.
Центр Дома / Центр Дома — это центральная линия зрительного зала (которая обычно совпадает с линией сцены).
См. Также УСТАНОВКА СТРОКИ.

ЦЕПНОЙ ПОДЪЕМНИК
Таль с ручным или электрическим приводом для подъема декораций и осветительного оборудования.Цепные тали прикреплены к фиксированным точкам на объекте. Обычно используется для подъема осветительной фермы в нужное положение во время гастролей или концертов.

КАРМАН ДЛЯ ЦЕПИ
Карман для ткани по ширине низа ткани или язычок, удерживающий цепь, которая утяжеляет нижнюю часть ткани.

CHARIOT AND POLE
Предтеча современной мыши и сценического метода автоматизации сцены. Метод смены сцены, разработанный в 1641 году Джакомо Торелли, состоял из прорезей в полу сцены, которые поддерживали стойки (известные как столбы), на которых были установлены квартиры.Столбы были прикреплены ниже уровня сцены к колесницам, установленным на колесиках, которые движутся по рельсам по сцене. Колесницы были прикреплены к тросам с помощью шкивов, что позволяло менять все квартиры с помощью одной лебедки.

ЩЕКОВАЯ СТЕНА
Боковая стена, ведущая вверх по краю ряда ступеней / ступеней, перпендикулярно подступенкам.

CHIAROSCURO
(сущ.) В освещении или сценическом дизайне (и в мире искусства) светотень означает использование контрастов света и тени, особенно для улучшения изображения персонажа и для общего драматического эффекта.Многие художники считаются мастерами кьяроскуро (особенно Рембрандт, Караваджо и т. Д.). От итальянских слов chiaro «ясный, яркий» и oscuro «темный». С веб-сайта Random House Word of the Day.

COFFIN LOCK
Сленговый термин для соединителя глухих панелей (также называемый стыковочным креплением), часто используемый в индустрии развлечений для соединения вместе сценических настилов или декораций в стык или замки шкафов и крышек на дорожных ящиках. Обычно это разъемы из двух частей (вилка и розетка), которые соединяются и фиксируются.

ТЕОРИЯ ЦВЕТА
Наука, лежащая в основе того, как работает цвет, может помочь дизайнерам освещения, костюмов и декораций сделать свои работы такими же яркими (или скучными), как того требует пьеса. См. Ссылку ниже для получения информации.
Выбор и использование цвета

СТРОИТЕЛЬСТВО (ПРОЕКТИРОВАНИЕ И УПРАВЛЕНИЕ) НОРМАТИВЫ (CDM)
Правила Великобритании, введенные в 2015 году, охватывающие любой строительный проект. Многие строительные проекты в прямом эфире (например, строительные площадки, возвышения и т. Д.) Регулируются правилами.
UK Health and Safety Executive website

CONTAINER
Относится к стандартизированному морскому контейнеру, используемому для интермодальных грузовых перевозок (интермодальные перевозки различными видами транспорта, от морского или железнодорожного до автомобильного).
Наиболее распространенные размеры составляют 6 м (20 футов) или 12 м (40 футов) в длину и 2,6 м (8 футов 6 дюймов) или 2,9 м (9 футов 6 дюймов) в высоту.
Их можно нанять по очень низким недельным ставкам, но они имеют высокие транспортные расходы. Они неоценимы для создания сухих хранилищ на мероприятиях, а также используются в индустрии кино и мероприятий в качестве опорного каркаса для огромных декораций / структур.

COTTER PIN
USA: Металлическая застежка с шплинтом с двумя изогнутыми во время установки ножками, используемая для скрепления металла друг с другом, например, с помощью скоб или заклепок.
Великобритания: Коттер; В машиностроении: штифт или клин, проходящий через отверстие для плотного крепления деталей друг к другу. дерево так, чтобы оно было заподлицо или ниже поверхности дерева.

СОЕДИНИТЕЛЬ
Оборудование, используемое для соединения двух других элементов.
Обычно обозначается МУФТА ЛЕСОВ (также известная как ЗАЖИМ ДЛЯ ЛЕСОВ или ТРУБНЫЙ ЗАЖИМ).
Зажим для строительных лесов известен в США как Cheeseborough и, как полагают, назван в честь компании Chesebro-Whitman из Нью-Йорка.

CYRO
Сокращение от Cyro Acrylite, это акриловый листовой продукт (торговое название Acrylite).

ТАНЦЕВАЛЬНЫЙ ПОЛ
1) Виниловое напольное покрытие, обычно на пластиковой или картонной трубе, которое раскатывается и приклеивается к полу сцены, чтобы создать поверхность, подходящую для танцев.Перед приклеиванием ленты дайте танцполу нагреться до комнатной температуры, иначе он не будет лежать ровно. Доступно много различных типов полов, включая разные цвета и степени амортизации, и продукт может быть известен по названию производителя (например, Marley Floor, Harlequin Floor).
2) Деревянный пол, который либо обладает естественной упругостью, либо имеет резиновые прокладки под ним, которые поглощают удары и создают поверхность, по которой спортсмены могут прыгать, не повреждая колени или другие суставы, поскольку пол поглощает удары.
Немецкий: Tanzteppich

DEAD HANG
Точка крепления, направленная непосредственно на решетку / балки над сценой, а не на летающую штангу.

DEAD HINGE
Петля, используемая в качестве углового кронштейна.

DEADMAN
Также известен как DEADMAN’S BUTTON (DMB). Это ручка, которую технический специалист должен сжать для выполнения заранее запрограммированной последовательности автоматизации. Если по какой-либо причине соответствующий техник не находится на месте, система не разрешает выполнение последовательности.

ПАЛУБА
1) Пол сцены / трибуны (например, «Летите с этой квартиры на палубу») [на немецком языке называется bühnenboden ]
2) Кассетная дека / Рекордная дека.
3) Платформа на стальном каркасе с деревянным верхом, используемым со сменными ножками лесов (торговые названия включают Steeldeck, Metrodeck (производства Maltbury), ProDeck).

DFR (долговечный огнестойкий)
Описание ткани, обработанной как огнестойкая, и которая может выдерживать несколько стирок перед повторной обработкой.Для получения полной информации обратитесь к производителю. См. Также NDFR и IFR.

DOOR FLAT
Элемент декора, состоящий из стены, содержащей рабочую (практичную) дверь.

DOUBLE PURCHASE
Противовесная летающая система, при которой люлька / беседка перемещается на половину расстояния флайбара, оставляя боковую стенку сцены под маховым полом свободной от летающего оборудования. Для системы двойной закупки требуется в два раза больше противовесов, чем для системы для одинарной закупки, уравновешивающей тот же вес.
Проволока, проходящая между подставкой и летающей планкой, является линией покупки.

DONUT REVOLVE
См. REVOLVE.

ДРАМАТИЧЕСКАЯ ПАУЗА
Короткая пауза (несколько долей) в произнесении актерами реплики, чтобы подчеркнуть момент или усилить ожидание.
Важно, чтобы DSM не выкрикивал следующую строчку, пока ведущий актер резко делает паузу.

КАПЕЛЬНЫЙ БОЛТ
Вертикальный металлический болт, который можно использовать для размещения и удержания колесной платформы или другого установочного элемента на месте на сцене.Также известен как тростниковый болт.

DUTCHMAN
Лента или материал, используемый для закрытия швов между плоскостями или для закрытия петель перед покраской.
Малярная лента работает хорошо.
Процесс тейпирования иногда называют ГОЛЛАНДСКИМ.

DYE
Цветное вещество, которое химически связывается с подложкой / материалом, изменяя цвет этого материала.

ELEVATION
Рабочий чертеж, обычно нарисованный в масштабе, показывающий вид сбоку набора или осветительной установки.Смотрите ПЛАН.
В США термин «возвышение» относится к фасадному возвышению. Задний вид показывает заднюю часть сценических элементов. Вид сбоку на набор известен как «разрез».
См. Также ПОДЪЕМ ХУДОЖНИКОВ.

КОНЕЦ
Традиционная схема рассадки зрителей, при которой публика смотрит на сцену с одной стороны. Это расположение сидений как в театре Proscenium Arch.
Также известен как Proscenium Staging .
Конечная сцена может быть разделена на 9 областей: вверху справа, вверху в центре, вверху слева, в центре сцены справа, в центре сцены, в центре сцены слева, внизу сцены справа, внизу внизу сцены, внизу внизу слева.
См. Также УПРАВЛЕНИЕ, В РАУНДЕ, ПУТЕШЕСТВИЕ.

ВХОД
1) Часть декорации, через которую актеры могут выйти на сцену.
2) Актер, выходящий на сцену (например, призрак за сценой слева, епископ заходит справа).

ESCAPE ROOM
ESCAPE ROOM
ESCAPE ROOM — это интерактивная живая игра, в которой ваша команда оказывается в ловушке в комнате (или нескольких комнатах), пока вы не решите несколько головоломок. Типичные квест-комнаты имеют ограничение по времени около 60 минут.
В них могут участвовать живые актеры, но часто присутствуют мультимедийные элементы, а также световые и звуковые эффекты, а также огромное количество реквизита, которые служат подсказками (или контейнерами для подсказок).
У них много общего с иммерсивным театральным опытом, и они пользуются огромной популярностью во всем мире.
Escape Room страница

EXIT
1) Часть декорации, с помощью которой актеры могут покинуть сцену.
2) Актер, уходящий со сцены (например,Справа со сцены уходит пожарный).
3) Режиссура сцены, дающая понять, когда персонаж должен покинуть сцену. Один из самых запоминающихся — из шекспировской Зимняя сказка «Выход, преследуемый медведем» . Преследуемый персонаж — Антигон, лорд Сицилии, которому было приказано оставить маленькую принцессу Пердиту.
4) Маршрут из зала наружу для использования аудиторией во время чрезвычайной ситуации. Обозначается освещенным ЗНАКОМ ВЫХОДА, который имеет цвет для видимости (зеленый в Великобритании / Европе, красный в США).Знаки выхода должны оставаться видимыми для зрителей в любое время, и местные законы о лицензировании объектов будут регулировать необходимость постоянного освещения, размер знака и т. Д.

ГЛАЗ
Линия горизонта на нарисованном пейзаж.

FACADE
Фальшивый фасад для части сценического декора, обычно изображающий здание.
Термин, используемый в киноиндустрии для обозначения уличного фона, который представляет собой просто передние стены, поддерживаемые каркасом строительных лесов, чтобы удерживать их.

ЛОЖНАЯ ПЕРСПЕКТИВА
Техника сценического дизайна, при которой здание или декорации кажутся больше, чем они есть на самом деле. Масштаб объектов, которые должны быть дальше от наблюдателя, уменьшен, чтобы они казались дальше, даже если это не так.

FALSE PROSCENIUM
Временный каркас, образованный живописным полотном или вертикальной плоскостностью внутри арки авансцены. Используется для уменьшения размера проема при размещении небольшого набора на большой сцене.
См. PROSCENIUM ARCH.

FALSE STAGE
Специальная площадка для сцены, уложенная для производства. Например, чтобы грузовики могли двигаться по рельсам, прорезанным в этот фальшпол, по стальным тросам, проходящим в неглубокой (2 или 3 дюйма) пустоте между фальшполом и исходным полом сцены. Ложная сцена также необходима для того, чтобы поставить вращение на сцену.

FEV
Сокращение от French Enamel Varnish, красителя, который представляет собой смесь шеллака и красителя, разбавленную метилированным спиртом.

КАМИН КВАРТИРА
Элемент декора, состоящий из частичной стены и камина. Еще одна ОПОРНАЯ КВАРТИРА находится за камином, чтобы скрыть обзор.

FITCH
Кисть для рисования из натуральных волос, используемая для пятнистости или других техник искусственной окраски.

ОГНЕСТОЙКИЙ
Обработка, с помощью которой можно сделать реквизит, костюмы, драпировки и любые другие пористые материалы, подходящие для использования на сцене, за счет снижения риска возгорания. Предмет, обработанный антипиреном, ограничит или замедлит распространение огня, не поддерживая горение.
FLAMECHECK — это широко используемое средство для обработки широкого спектра материалов.

FLIPPER
Узкий плоский шарнирный переходник.

FLOAT
1) Действие, позволяющее большой плоской поверхности упасть с вертикали на ее лицевую поверхность, чтобы она была смягчена вытесняемым ею воздухом. Следует проявлять осторожность при плавании квартир на пыльных сценах, так как частицы могут разлететься, когда плоскость приземлится.
2) См. Поплавки.

ПЛАВКИ
Метод, позволяющий привести набор квартир в горизонтальное положение на полу сцены путем снятия грузов и распорок, обеспечения свободного пространства и защиты людей в очках, если есть опасность разлетающейся пыли, а затем на ногах. плоские поверхности и толкает их так, чтобы они были смягчены давлением воздуха и благополучно приземлились на палубе.
Известен как Deixar caure на каталонском, souffler un decor на французском, Op de wind на голландском.
Квартиры — Типы и методы

FLOWN PIECE
Часть декорации или маскировки, которая подвешивается над сценой на летающей системе.

FLY BARS
Металлические перекладины, к которым прикреплены декорации и фонари для полета над сценой.

FLY FLOOR (S)
Высокая рабочая платформа на стороне (ах) сцены, с которой обрабатываются летящие стропы.Часто это также место для панелей розеток для подключения осветительных приборов к диммерам, а также иногда место для освещения. В США известна как Fly Gallery.

FLY RAIL / FLYRAIL
Первоначально это была конструкция, в которой стропы / веревки были привязаны, чтобы удерживать декорации и другое летающее оборудование на месте. С появлением систем с противовесом это относится к области, в которой эксплуатируется летающая система. Также известен как PIN RAIL или, в Великобритании, FLY FLOOR.

FLY TOWER
Расширение стен сцены, позволяющее поднимать декорации до тех пор, пока они не исчезнут из поля зрения публики, а также для поддержки СЕТКИ. Известен как «мухи». Идеальная вышка для мух должна быть более чем вдвое выше профи. арка, и, как говорят, имеет «полную высоту полета». Нагрузка на сетку передается на землю через стены театра. Известен в США как Fly Loft , а в Европе — как Stage Tower .

ЖГУТЫ ДЛЯ ЛЕТА
Носят актеры, которым приходится «летать» в процессе пьесы (обычно в «Питере Пэне» или пантомимах).Летная обвязка профессионально подогнана к актеру, полностью протестирована и сертифицирована как безопасная перед использованием профессионалами. Кабели прикрепляются к ремню, как правило, на бедре или в середине спины с помощью быстросъемного фиксирующего механизма карабина. Есть компании, которые специализируются на такой проводке, и нет оправдания тому, что вы не пользуетесь услугами профессионалов в любое время. См. Также KIRBY WIRE.
Веб-сайт Flying by Foy
Kirby’s Flying
Веб-сайт Aerial Effects

FLYING IRON
Такелажное оборудование — металлическая полоса, предназначенная для ввинчивания в нижнюю направляющую плоского или другого предмета декорации с кольцом, к которому могут быть прикреплены летящие тросы. связаны с помощью дужки.

НОГА
1) Действие по закреплению нижней части лестницы, когда коллега поднимается по ней (например, «Можете ли вы пройти это для меня, пожалуйста? Я буду всего пару минут»).
2) Удерживая ногой нижний край плоскости, коллега поднимает ее верх в вертикальное положение (известное как «опора на плоскость»).

УКРАШИВАНИЕ
Визуальный эффект, заключающийся в том, что трехмерный объект кажется короче (в ракурсе) при просмотре под небольшим углом.
Эту технику можно использовать в живописной живописи для усиления эффекта объемности, наряду с другими методами, такими как принудительная перспектива.

ЧЕТВЕРТАЯ СТЕНА
Воображаемая стена коробки, через которую зрители видят сцену. Конвенция четвертой стены — это устоявшаяся конвенция современного реалистического театра, где актеры выполняют свои действия, не подозревая о публике.
Там, где актеры обращаются непосредственно к аудитории, это называется «Разрушение четвертой стены».Также ASIDE.

ФРАГМЕНТНЫЙ НАБОР
Набор терминов для оформления в остальном натуралистического набора, включая мебель и т. Д., Но имеющий только частичные стены / архитектурные элементы. Края установленных стен могут быть обрезаны по прямым или зубчатым линиям, в зависимости от эстетики дизайна / тона продукции.

ФРАНЦУЗСКИЙ ДРАЙП
Сценический занавес / драпировка, открывающаяся из центра по диагонали, создавая привлекательный внешний вид.Стиль движения занавески известен как ФРАНЦУЗСКИЙ ДЕЙСТВИЕ.

ФРАНЦУЗСКАЯ КВАРТИРА
Живописная квартира, которая устанавливается в нужное положение, обычно с французскими скобами для поддержки, когда она находится в нужном положении. Подтяжки шарнирно прикреплены к квартире, поэтому их можно сложить, чтобы их можно было безопасно вылететь во время смены сцены. Состоит из ряда квартир, скрепленных обрешеткой. Также известен как француз.
Квартиры — Типы и методы

ПЕРЕДНЯЯ ТКАНЬ
Ткань, летящая далеко за сцену, перед которой проигрываются короткие сцены, в то время как большие смены сцен «тихо» выполняются за кулисами.(Часто встречается в мюзиклах и пантомимах).

FULLERS EARTH
Водный силикат алюминия или кальциевая бентонитовая глина (также известная как бентонит), используется в химии в качестве фильтра и связующего вещества при смешивании порошковой краски для текстильных изделий. Также используется в полиграфической промышленности, в театрах, кино и телевидении для старения и очистки декораций и костюмов. Как и в случае с любой пылью, избегайте вдыхания пыли и попадания в глаза.

ПОЛНОСТЬЮ
Драпировки, изготовленные из глубоких «сборок», обладают полнотой — обычно для этого требуется не менее 50% дополнительной ткани, измеряемой на голове и ноге.

G-ЗАЖИМ
Фурнитура для скобяных изделий для фиксации двух предметов вместе. См. Также Зажим с крючком.

GATE
1) Точка фокусировки в точке профиля, где расположены ставни и куда можно вставить диафрагму или гобо.
2) Единая базовая секция складной системы трибуны.
3) См. NOISE GATE.

GAUZE
Ткань с относительно грубым переплетением. Используется неокрашенным, чтобы размыть сцену, сыгранную за ним.Покрашенная марля непрозрачна при наклонном освещении спереди и становится прозрачной при освещении сцены позади нее. Доступно много разных типов марли;
Марля из акульих зубов наиболее эффективна для трансформаций, потому что она самая непрозрачная.
Марля Vision используется для рассеивания сцены и для поддержки вырезанных тканей.
HoloGauze ™ — металлизированная сетка, оптимизированная для голографических иллюзий передней проекции.
Также известен как Scrim, American Mesh.
Гобеленовая ткань используется для изготовления гобеленов и имеет менее грубое переплетение, чем театральная марля, но подойдет для небольших представлений.
Вуаль / Материал для штор подойдет и очень хорошо воспринимает проекции (поскольку нить намного тоньше хлопковой марли).
Holo-Gauze
См. Также Освещение с помощью марли / холста

НЕМЕЦКАЯ МАСКА
См. МАСКИРОВКА.

GET-IN
Процесс перемещения декораций, реквизита и другого оборудования в театр до монтажа.(также известные как LOAD IN (США) и BUMP IN (Австралия) и PACK IN (NZ.))

GET-OFFS
Средство для актера, чтобы выйти с трибуны, высокого уровня и т. аудитория. Обычно ступает. Также известна как ESCAPE STAIRS

GET-OUT
Перемещение всей постановки с места проведения на хранение или транспортировку. Обычно ему предшествует забастовка (когда набор снова разбирается на составные части.
Get Out также известен как Load Out (США) или Bump Out (AUS.) или Pack Out (Новая Зеландия).

СТЕКЛО
Комбинация стекломата и смолы, из которой можно сформировать прочную оболочку. Используется при изготовлении реквизита.

GLAZE
Глянцевое покрытие, наносимое в качестве финального покрытия окрашенного пола сцены (также доступно как матовое / плоское покрытие).

GRAND CURTAIN
(US) Основные вкладки дома на площадке. Обычно это вариация синего или красного цвета, хотя более нейтральный серый часто лучше для сцен, воспроизводимых перед ним, или для использования цветов и гобо в качестве подогревателей вкладок.

GRAND DRAPE
См. GRAND CURTAIN.

ЗЕЛЕНЫЙ БЕЙЗ
До того, как актеры 17 века умирали на сцене, на сцену укладывали зеленое сукно, чтобы их костюмы не нуждались в чистке. Это также было полезным созданием предвкушения для публики, особенно если ткань была уложена во время антракта на полпути к выступлению.
См. Также ЗЕЛЕНЫЙ НОМЕР.

GRIDDED
Любой летающий элемент, поднятый как можно выше в мухи, т.е.е. до предела хода летающих тросов, как утверждается, с координатной сеткой.

ПЛАН
Масштабный план (вид сверху) сцены театра или декорации, чтобы все технические отделы могли убедиться, что все правильно вписывается в имеющееся пространство. План показывает все предметы, стоящие на полу сцены, и любые постоянные предметы, которые могут повлиять на производство, а также положение любых летающих частей. План декораций позволяет художнику по свету иметь четкое представление о точном расположении всех предметов, и на нем будут нарисованы стены сцены, чтобы команда постановщиков и руководитель производства могли планировать мебель и перемещать сцену за пределы сцены.
Типичный масштаб — 1:24 (от 0,5 до 1 фута) или, метрически, от 1:25 (от 1 см до 0,25 м). У площадок есть базовый план с изображением авансцены, стен, сидений и т. Д., На котором можно нарисовать индивидуальные планы декораций и освещения.

ЗЕМЛЯ
1) Длинный кусок декорации, расположенный у основания заднего полотна, обычно для маскировки самого низа ткани или фонарей, освещающих ткань.
2) Разделенные на секции планки прожектора на уровне пола, используемые для освещения нижней части небесных полотен и т. Д.

ПОДВЕСНОЙ УТУГ
Скобяные изделия, закрепленные в нижней части задней части летящей квартиры, к которой крепится подвесной трос.

HARDBOARD
Конструктивное изделие из дерева, изготовленное из сильно сжатых древесных волокон. Это дешево и износостойко. ДВП, закаленное в масле, более устойчиво к износу и водонепроницаемо, и используется в качестве поверхности пола сцены. Одна торговая марка в США — Masonite.
Запись в Википедии

HEAD CARPENTER
Глава столярной бригады, которая строит деревянные части декораций. Команда иногда известна как «Карпы».

HEAD FLY
Руководитель летной бригады, ответственной за подъем декораций или других объектов над сценой.

ГОЛОВА НА СЦЕНЕ
Кричащее предупреждение (часто просто «Головы!») Для сотрудников, чтобы они знали о деятельности над ними. Также используется, когда объект падает сверху.

HEMP
Тип веревки, используемой для полета, сделанной из волокон коры растения каннабис.

НАБОР КОНСОЛИ
Простейшая летающая система, состоящая из ряда пеньковых канатов, продетых через шкивы на решетке и привязанных к полу на шипах.Обычно к летящему элементу прикрепляются три веревки, названные по их положению относительно пола (короткая, центральная и длинная). Эти имена используются при выравнивании летающей части и придании ей мертвой силы. Три троса натягиваются или впускаются вместе, иногда для работы требуется более одного человека. Театр, использующий систему полета из конопли, известен как Дом из конопли.

ПЕТЛЯ
См. ШТИФТ ПЕТЛЯ, ПЕТЛЯ ЗАДНЕЙ ПЛАТЫ, ПЕТЛЯ MARIE TEMPEST.

HOLISTIC
(со ссылкой на сценографию) Комплексный подход.Сценография — это целостный подход к изучению и практике всех аспектов дизайна в перформансе, что означает, что он включает освещение, сценический дизайн, дизайн костюмов, проекционный дизайн и т. Д. В единой всеобъемлющей концепции.

ГОЛЛИВУДСКАЯ КВАРТИРА
Голливуд — это двухсторонняя деревянная квартира с гораздо более широким краем, чем обычно. Голливудские квартиры в основном используются в кино / телебизнесе. Более толстый край придает квартире дополнительную устойчивость, ее можно легко закрепить на соседних квартирах, и она больше похожа на настоящую стену на камеру.Также известен как телевизор или студия.
Квартиры — Типы и методы

ОТТЕНОК
Цвет света, костюма или декорации и т. Д.
Этот термин обычно связан с насыщенностью, т. Е. Количеством этого цвета.

ГИДРАВЛИКА
Система управления механизмами или движущимися объектами, использующая масло или воду под давлением для перемещения поршня или «тарана». Используется во многих крупномасштабных шоу для автоматизации смены сцены.

IFR (по своей природе огнестойкий)
Описание ткани, которая по своей природе является негорючей и будет оставаться таковой на протяжении всего срока службы ткани.Огнестойкие свойства — это особенность материала, а не его последующая обработка. Для получения полной информации обратитесь к производителю. См. Также NDFR и DFR.

ИММЕРСИВНЫЙ ТЕАТР
1) Часть линейного представления, где место проведения было адаптировано / изменено, чтобы сделать его частью повествования истории. События Secret Cinema в этом смысле захватывающие.
2) Часть нелинейного спектакля, в котором не театральная площадка была полностью преобразована в детализированный мир, в котором публика может свободно перемещаться и видеть различные части истории, исполняемые в соответствующих местах.Британская компания Punchdrunk создала концепцию зрителей в масках, которые позволяют им анонимно бродить по пространству.
Punchdrunk Theater

IN THE ROUND
Theater in the Round — это форма размещения зрителей, при которой актерская зона со всех сторон окружена сидячими местами. Часто через сидения есть несколько входов. Особое внимание следует уделить сценической мебели и декорациям, так как линия обзора публики может быть легко заблокирована.
Сценические менеджеры и режиссеры часто используют идею циферблата для описания позиций актеров на сцене (например, проход, ближайший к технической точке, описывается как положение на 12 часов, а другие проходы — как на 3, 6 и 9 часов. )
См. Также ARENA, THRUST, END ON, TRAVERSE.

INSET
Маленькая сцена внутри большей.

ISORA *
ЦИКЛОРАМА из пластмассы, используемая из-за ее светопропускающих свойств. При освещении сзади источник света не виден через пластик, что позволяет создавать сложные силуэты.
При использовании в сочетании с тканью BOUNCE (свет, направленный на отражение, отражается на тыльной стороне изоры), возможно очень гладкое покрытие.

ИТАЛЬЯНСКАЯ МАСКА
См. МАСКИРОВКА.

ДЖЕК
1) Сегментированный аудиоразъем. Моноразъемы имеют два соединения — наконечник и гильзу, и они не сбалансированы. Стереоразъемы имеют три разъема — наконечник, кольцо и гильзу. Конфигурация часто сокращается (T = наконечник, R = кольцо, S = рукав), поэтому стереоразъем — TRS, моно — TS.
Разъемы типа B (также известные как разъемы Bantam) изначально были разработаны для использования в телефонных станциях и обеспечивают высококачественное (и дорогое) соединение в разъемах.
Домкраты типа А более дешевые и распространенные, но более хрупкие. Домкраты типа A доступны в 2 размерах: четверть дюйма и восьмой дюйм.
2) (США) Шарнирная скоба. В открытом положении он поддерживает плоскую или другую единицу декорации. Tip Jack — это комбинация домкрата и колесиков, поэтому декорации можно поддерживать или катить.Когда он находится в нужном положении, он наклоняется в вертикальное положение. При перекатывании отклоняется назад.

ДЖОНС, ИНИГО
Иниго Джонс (15 июля 1573 г. — 21 июня 1652 г.) — первый значительный британский архитектор современного периода и первый, кто привнес в Англию архитектуру итальянского Возрождения. Он оставил свой след в Лондоне отдельными зданиями, такими как Банкетный дом, Уайтхолл, а также в дизайне площади Ковент-Гарден, которая стала образцом для будущего развития Вест-Энда.Он также внес большой вклад в сценический дизайн, работая театральным дизайнером для нескольких десятков масок, большинство из которых выполнялось королевским командованием, а многие — в сотрудничестве с Беном Джонсоном.
Ему приписывают введение подвижных декораций и арки авансцены в английский театр.

JULIET BALCONY
Платформа высокого уровня в театре или на декорациях, подходящая для сцены балкона в «Ромео и Джульетте».

КАБУКИ ДРОП
Способ сброса ткани с летящей штанги.Он состоит из планки, которая прикрепляется к стандартной летающей штанге и может вращаться. К штанге приварены выступы, на которых подвешивается капля (капля имеет в верхней части отверстия с втулками, которые зацепляются за выступы). Обычно эти выступы находятся выше горизонтали, поэтому капля остается висящей. По команде полюс поворачивается так, что зубцы указывают вниз, и капля падает.

KERF
Общая ширина надреза в дереве или металле (и т. Д.), Выполненного пильным полотном.

ПОЗ.
Часть плана освещения или другого технического плана, обозначающая то, к чему относятся символы на плане.
Хотя многие символы стандартизированы, существуют вариации, и во избежание путаницы (или ошибок) при установке и размещении оборудования важен ключ для обеспечения правильной интерпретации требований проекта.
Оформление документов на освещение

KIRBY WIRE
Проволока, используемая для полета актера.
Назван в честь Джорджа Кирби, который изобрел первую систему полета артиста с маятником (в 1898 году).Его компания Kirby’s Flying Ballet и сейчас по-прежнему поставляет летное оборудование.
См. Также ЖГУТ ПРОВОДОВ.
Kirby Flying — История стр.

ЛЕСТНИЦА
1) Подъемное приспособление для доступа к рабочей платформе или для коротких легких работ на высоте. Смотрите ZARGES.
2) Невходящаяся конструкция в виде лестницы, на которую можно подвешивать фонари вертикальной «стопкой».

LAUAN (США)
Трехслойная фанера из крупнозернистой древесины тропических пород.Подходит для использования в качестве основы, наполнителя или облегченных распорок; не подходит для структурного использования или там, где требуется гладкая окраска. Также известен как филиппинское красное дерево.

НОЖКИ
Вертикальная драпировка, устанавливаемая в качестве маскирующего элемента на стороне прилегающей рабочей области. Обычно устанавливаются попарно на сцене и используются вместе с рамками для обрамления представления аудитории. Ноги подвешены к решетке и обычно довольно узкие по ширине (1,5–3 м).
Одно из многих возможных источников словосочетания «сломать ногу», означающего «лишний бис с ног после успешного выступления».
Французский: Pendrillon (также используется для более широких язычков, но не для занавесей на всю ширину сцены)
Дополнительная информация о Break A Leg

НАГРУЗКА
См. РЕМНЯ С РЕМНЕМ.

РАЗГРУЗОЧНЫЙ ОТСЕК
Доступ в театр для декораций и другого оборудования. Также называется загрузочной площадкой или загрузочной площадкой.

MAHL-STICK
Короткая палка, используемая художниками-художниками для стабилизации руки, опираясь мягким концом на окрашиваемую поверхность.

ПЕТЛЯ MARIE TEMPEST
Дверная петля, усиленная винтовым рычагом, чтобы дверь не открывалась сама по себе на наклонной площадке. Назван в честь актрисы Мари Темпест (1864-1942).

MASKING
Нейтральный материал или дизайн декораций, определяющий рабочую зону и скрывающий технические зоны. (например, маскировочная квартира предназначена для того, чтобы закрывать зрителям вид за кулисами).
German Masking состоит из 3 комплектов плоских покрытий или драпировок, выстилающих края пространства для выступления (т. Е. 2 ​​стороны под углом 90 ° к арке просцениума, и задняя часть пространства, замаскированная параллельно профи.Открытие.) Этот тип маскирования иногда называют «маскированием вверх и вниз», поскольку он проходит вверх и вниз. Сейчас этот термин, кажется, используется редко.
Французский: Pendrillonnage à l’allemande
Итальянская маска состоит из набора ножек и границ, которые настроены в конфигурации, аналогичной принудительной перспективе. Нижние ножки находятся дальше всего друг от друга, и каждый набор ножек, движущихся вверх по сцене, перемещается по сцене, причем нижняя часть сцены является самой узкой. Точные расстояния варьируются в зависимости от размера помещения и требуемой зоны действия.То же самое и с бордюрами.
Итальянский: quintatura
Hard Masking состоит из сплошных балок, а Soft Masking — это просто занавески.

MASKING FLAT
Фрагмент сплошного декорации, используемый для того, чтобы зрители не видели закулисные (или нежелательные) области. См. Также ГРАНИЦА, МАСКИРОВКА.

МАСКИРОВОЧНАЯ ЛЕНТА
Бумажная клейкая лента, используемая для разметки границ окрашиваемой или распыляемой поверхности.
Великобритания: малярная лента, США: малярная лента

МДФ / М.Д.Ф.
ДВП средней плотности. При резке МДФ необходимо использовать пылезащитные маски, так как смолы, используемые для связывания плиты, могут быть опасными.

MISE EN SCÉNE
Хотя термин «размещение на сцене» во французском языке буквально означает «размещение на сцене», Mise en Scene относится к гораздо большему, чем постановка представления или события. Этот термин описывает все визуальные аспекты обстановки — реквизит, освещение, костюм, а также дизайн декораций и то, как детали могут способствовать повествованию истории.

МОБИЛЬНАЯ ПОДЪЕМНАЯ РАБОЧАЯ ПЛАТФОРМА (MEWP)
(часто сокращенно MEWP) Часть платформы доступа с колесной базой, которая иногда может быть самоходной оператором.Самый известный производитель — GENIE.

МОДЕЛЬ
Масштабная модель, предоставленная художником по декорациям, чтобы помочь всем техническим отделам координировать и планировать производство. Используется в качестве ориентира при создании, покраске, декорировании и освещении декораций. Первым этапом изготовления модели является модель БЕЛАЯ КАРТА, которая показывает форму набора, но не детали рисунка / текстуры / цвета. Когда это одобрено режиссером и примерно заложено в бюджет, создается окончательная модель, которая должна выглядеть идентично законченной декорации на сцене.Это используется в качестве справочника художниками по живописи, дизайнерам освещения и т. Д.
Полностью детализированная модель набора иногда известна как макет .
итальянский: Bozzetto
Изготовление моделей для белых карт
Королевский оперный театр — проектирование и изготовление декорации

МОДЕЛЬНЫЙ КОРОБКА
1) Деревянная коробка, изображающая стены театрального пространства, в которую могут быть помещены картонные макеты. дизайнер. См. Также МОДЕЛЬ.
2) Специалист по CAD в театре из Великобритании.Символы подсветки для программ САПР доступны для бесплатной загрузки.
Веб-сайт Modelbox

MOLTON
Молтон, также известный под торговым названием DUVETYNE, представляет собой хлопчатобумажную ткань средней плотности, которая непрозрачна, впитывает влагу и имеет матовую поверхность с обеих сторон, что делает ее дешевым заменителем шерсти. Может обрабатываться огнем, но не является огнестойким по своей природе. Доступен во многих цветах от поставщиков театральных / сценических декораций.

ОБЕЗЬЯНА
Палка с резьбой на одном конце и леской, используемой для скрепления двух соседних плоскостей вместе, что позволяет быстро и бесшумно соединять или разделять плоские поверхности.Палочка остается прикрепленной к леске и плоскости, частью которой она является.

MOUSE
Подвижная часть системы автоматизации сценического пространства. Мыши тянутся по рельсам с помощью кабелей под полом сцены, в котором есть канавка, проделанная вслед за рельсом. Мышей можно сделать полезными, вставив в мышь металлическую ЛОПАТУ через колесный элемент декорации, которая затем толкает или тянет с ней пейзаж. У декорации иногда есть дополнительные направляющие штифты, которые перемещаются по дополнительным направляющим дорожкам, что позволяет живописной части двигаться в более сложных направлениях.
В США Мышь называют СОБАКОЙ, а Лопату — НОЖОМ.

MUSLIN
Легкая хлопчатобумажная ткань полотняного переплетения.

NDFR (непродолжительное огнестойкое вещество)
Описание ткани, которая была обработана как антипирен, но требует повторной обработки после стирки ткани. Для получения полной информации обратитесь к производителю. См. Также DFR и IFR.

OISTAT
Международная организация театральных сценографов, техников и архитекторов.
Веб-сайт OISTAT

OLEO DROP
Способ оснастки ткани / фона без пространства для полета. Ткань прикреплена к летающей планке вверху и к ролику внизу. Рабочие линии вокруг ролика позволяют сворачивать ткань по мере подъема ролика, так что видно все, что находится за ним.
Также известен как ROLL DROP.

ОПЕРАЦИОННАЯ СТОРОНА
Сторона сцены (правая или левая ступень), с которой управляются стропы.

OSB
Сокращение от Ориентированно-стружечная плита , также известная как аспенит или флейкборд. Тип инженерной листовой древесины / пиломатериалов, похожий на древесно-стружечную плиту, образованный путем добавления клея и последующего сжатия слоев древесных прядей (хлопьев) в определенных ориентациях (из Википедии).

OUT
В полете означает вверх (вне поля зрения).

АУТРИГГЕР
Выдвижная опора для повышения устойчивости оборудования доступа (например, Tallescope, вышки для строительных лесов).

ВЫНОСНОЙ ПРОЕКТОР (OHP)
Классный проектор, обычно используемый до того, как цифровая проекция стала доступной, когда текст или изображения, напечатанные или нарисованные / написанные на горизонтально расположенной ацетатной (прозрачной пластиковой) пленке, можно проецировать через линзу и зеркало на вертикальную стену или поверхность. По-прежнему используется для теневых кукол в небольших приложениях (где яркие, четкие изображения можно получить из маленьких марионеток, размещенных на горизонтальной платформе), и в приложениях для создания декораций / реквизита, где рисунок линии, напечатанный на ацетате, может быть значительно увеличен, чтобы обвести его. большой кусок декорации / ткани, висящий вертикально.

РАМА ДЛЯ КРАСКИ
Большая вертикальная деревянная рамка, на которую подвешиваются ткани для покраски. Рама часто снимается для облегчения доступа.

ПОДЪЕМ ХУДОЖНИКА
Подробный рабочий чертеж окраски, необходимой для каждого живописного предмета или опоры для производства. Каждый элемент показан в масштабе спереди, чтобы можно было четко увидеть требуемую окраску. Художники-живописцы используют возвышение в качестве макета и цветового справочника.

ПАРАЛЛЕЛЬНЫЙ
1) Складывающаяся рама, которая образует основу легко переносимой платформы.
2) Противоположность СЕРИИ при подключении двух нагрузок к одной розетке. Две нагрузки разделяют доступный ток, но обе имеют одинаковое напряжение.

PASMA
Торговая ассоциация Великобритании для индустрии мобильных вышек доступа. Аббревиатура расшифровывается как «Ассоциация поставщиков и производителей сборных конструкций», Ltd.

PELMET
Узкая полоска ткани или дерева в верхней части двери или окна, чтобы скрыть фурнитуру. ЗАЖИМ ДЛЯ ЛОМБИН можно использовать для закрепления ламбрекена над окном на декорации.

PERIAKTOI
(греческий) Термин для трехсторонних квартир, установленных на вращающемся основании. Используется в рядах для изготовления легко заменяемых подкладок. Иногда неофициально называют Tobelerones (или Tobes) из-за сходства с треугольной формой плитки шоколада.

PICKLE
Небольшой портативный контроллер двигателя, который подключается к кабелю, подключенному к лебедке или другой моторизованной системе.

ТРУБЫ
Термин в США для штанг, на которых развеваются декорации и фонари.

ПЛАН
Чертеж в масштабе, показывающий часть декорации, весь набор, схему освещения и т. Д. Сверху.
Планы освещения обычно наносятся на план театра.
Вид со стороны декорации (или части пейзажа) известен как ПОДЪЕМ.

PLANE
Деревообрабатывающий инструмент, используемый для придания формы дереву путем наведения на него лезвия.

PLEXIGLASS
(Торговое название) Прозрачный лист акрилового пластика, используемый для замены стекла в ситуациях (например,грамм. на сцене), где настоящее стекло представляет угрозу безопасности.
Оргстекло — это акрил, производимый методом ячеистого литья, а не более дешевым методом экструзии, который используется для производства многих акриловых изделий.

ОТВЕС
Тонкий груз (известный как отвес) на тонкой веревке, используемый для определения вертикальной линии на большом куске вертикального декорации или подвешенной ткани.

PNEUMATIC
Система, использующая сжатый газ для создания механического движения. В театре пневматические системы используются для перемещения тяжелых предметов, таких как платформы для сидения или постоянные декорации на воздушных колесиках .Старые театры могут иметь пневматические органы или надувные конструкции для конкретных постановок. Также используются пневматические инструменты, такие как краскораспылители и пистолеты для ногтей.

ПОДЖЕР
Гаечный ключ с храповым механизмом с длинным стержнем для использования в качестве рычага для затягивания болта.
См. Также Четырехугольный гаечный ключ

ПОЛИСТИРОЛ
Этот легкий синтетический материал, также известный как Beadboard (США) или Styrofoam (торговая марка), идеально подходит для вырезания грубых форм для использования на сцене.Перед использованием на сцене его следует обработать противопожарным средством. Такие продукты, как Rosco Foamcoat, добавляют эту огнестойкость, а также обеспечивают загрунтованную поверхность, готовую к покраске.

PORTA REGIA
(«Царская дверь») Центральный вход в scaenae frons, постоянный архитектурный фон сцены римского театра.

ПОРТАЛ
Арочный проем, образованный комбинацией крыльев / ножек и границы. Также декоративное обрамление, колонны и фронтоны или филигрань или другое обрамление сцены.
На голландском языке portaalbrug (портальный мост) — это сверхпрочный портал, состоящий из горизонтального моста с установленной под ним осветительной балкой вдоль двух вертикальных опор.

POST-MORTEM
(латинское: после смерти) После завершения производства или проекта рекомендуется проанализировать, что пошло не так (и что прошло хорошо), чтобы извлечь уроки из ошибок или успехов, чтобы гарантировать следующее производство / проект идет более гладко. Это известно как вскрытие (это также название обследования тела после смерти для определения причины смерти).

POUNCE
Набросок — это трафарет из крафт-бумаги с небольшими отверстиями, проделанными (или продвинутыми) в соответствии с линиями дизайна или макета. Трафарет можно нанести на кусок набора, и мелом, углем или порошковой краской натереть трафарет так, чтобы цвет передавался через отверстия для булавок. В качестве альтернативы, на трафарет многократно наносят сумку (мешок из грубой ткани, содержащий мел или уголь), чтобы мел или уголь переносились через трафарет на сцену.
Национальный театр Живописи — Публикация

PPE
(Великобритания — Здоровье и безопасность) Аббревиатура P ersonal P rotective E quipment. Необходимое оборудование зависит от задачи и оценки рисков, но может включать: ботинки / туфли со стальным носком, защитный головной убор, перчатки и т. Д.

ПРАКТИЧЕСКИЕ
Любой объект, который на сцене выполняет ту же работу, что и в жизни. или любой другой рабочий прибор (например, выключатель света или кран).
Окно в наборе, которое должно открыться, является практическим окном.
Осветительные приборы, которые должны загораться на съемочной площадке, называются Практиками, а если они подвешены к установке, они Подвешиваются.

ПРОИЗВОДСТВЕННОЕ СОВЕЩАНИЕ
Собрание ключевого производственного персонала в течение нескольких месяцев перед выступлением или мероприятием. Цель встречи — прийти к соглашению по любым вопросам, возникающим во время репетиций или на этапе строительства, решить любые бюджетные проблемы, подтвердить подробные графики и обеспечить успешное продвижение процесса.Решения должны быть записаны и распространены среди присутствующих и всех, кто не смог присутствовать на собрании.

ПРОФИЛЬ
1) Тип фонаря, по крайней мере, с одной плоско-выпуклой линзой, которая проецирует контур любой выбранной формы, помещенной в его заслонку, иногда с переменной степенью твердости / мягкости. Профили включают в себя четыре металлических жалюзи, формирующих луч, ворота для диафрагмы или гобо и регулировку, позволяющую сделать луч гладким и ровным («плоским») или горячим в центре («заостренным»).См. Раздел «Бифокальное пятно», профиль увеличения.
2) Фигурный фрагмент декорации добавлен к краю квартиры вместо прямого края. Также известен как вырез.
3) Блокирующее обозначение для актера, который находится прямо за кулисами. Правый Профиль смотрит за сцену вправо, Левый Профиль смотрит за сцену влево.
Типы фонарей
Обозначение блокировки

PROPERTY MASTER / PROP MASTER
Член творческой группы, отвечающий за все PROPS, используемые в производстве (США).

ПОДДЕРЖКА
Задача, часто выполняемая сценическим менеджером в Великобритании или художником-постановщиком в небольшой компании, по поиску / заимствованию / покупке реквизита для постановки.
Очень важно вести четкую запись об источнике реквизита, чтобы их можно было эффективно вернуть в конце шоу. Справочники используются для того, чтобы убедиться, что товары соответствуют временному периоду производства.

PROPS
(Недвижимость) Мебель, декорации и все мелкие и большие предметы, которые не могут быть классифицированы как декорации, электрика или гардероб.Реквизит, используемый актерами, известен как ручной реквизит, а реквизит, который хранится в костюме актера, известен как ЛИЧНЫЙ ОПОР.

RAG
(Aus) Основной набор выступов на арке авансцены.

RAG ROLLING
Также известен как RAGGING. Техника рисования, используемая художниками-живописцами для быстрого получения сложного фактурного эффекта краски на большой площади. Сначала наносится базовое покрытие, которому дают высохнуть, затем наносится контрастный цвет, и, пока он еще влажный, промокают скомканный кусок тряпки, чтобы удалить еще влажное верхнее покрытие в случайном порядке.В качестве альтернативы можно провести по стене неравномерно обвязанной тряпкой вокруг малярного валика, чтобы добиться того же эффекта.

РЕЛЬС
1) См. Плоский.
2) То же, что и Flyrail. В американских кинотеатрах RAIL CUE — это то же самое, что FLY CUE в Великобритании.

РЕМНЯ С РЕМЕШКОМ
Тканый ремень с храповым механизмом для натяжения, используемый для фиксации груза в грузовом автомобиле. Также известен как LOADSTRAP.

ОТОБРАЖЕНИЕ
1) (3D-дизайн) Процесс создания реального изображения в программе 3D-дизайна.В зависимости от мощности компьютера полностью визуализированное изображение может выглядеть так же хорошо, как и фотография реального эквивалента. Визуализированные изображения используются художниками по освещению, живописи и мультимедиа, чтобы представить идеи другим членам производственной группы.
2) (Дизайн) Искусство создания иллюстрации на бумаге, показывающей, как концепция дизайна будет выглядеть после ее создания.

ВОЗВРАТ
1) Плоскости, присоединенные к краю DS квартир набора или блока, которые «возвращаются» в крылья. Они помогают маскировать, а также не дают DS-краю набора выглядеть сырым.
2) Финансовый отчет, ежедневно или еженедельно предоставляемый руководству театра менеджером по кассовым сборам, с указанием выручки за спектакли (известный как кассовые сборы).
3) Направьте дополнительный сигнал обратно в звуковой микшер (см. Также ОТПРАВИТЬ).

REUTLINGER
Ассортимент регулируемых стальных проволочных фитингов, которые можно использовать для подвески статической нагрузки и легкой регулировки высоты. Доступно в Doughty Engineering.
Веб-сайт Doughty Engineering

REVEAL
Возврат, расположенный под прямым углом к ​​квартире и предполагающий толщину окна, стены, дверного проема и т. Д.

ОБРАТИТЬСЯ И ПОВТОР
Сокращение, используемое на чертежах сценического дизайна для упрощения рисования сложных или детализированных объектов. Вместо того, чтобы пытаться точно воспроизвести нарисованную от руки серию деталей, рисуется центральная линия, а другая сторона объекта рисуется как просто контур с надписью «R&R This Side» рядом с ней. При построении предмета в полном масштабе детали будут идентичны (но перевернуты) на обеих частях.

REVOLVE
Поворотный стол, встроенный в пол сцены, на котором можно установить декорации, а затем показать их.Может приводиться в действие цепным электрическим приводом как часть системы автоматизации или с помощью простых средств управления пуском / остановом, или вращаться вручную. Вращение также может быть построено поверх существующей сцены.
Частичное вращение со стационарной центральной секцией известно как DONUT REVOLVE.
В США Revolve часто называют ПОВОРОТНЫМ СТОЛОМ.
немецкий: drehscheibe
См. Также ЭТАП ВАГОНА, ЭТАП ДЖЕКНЕЙФ.

RIG
1) Строительство или размещение осветительного оборудования для конкретного производства.(существительное)
2) Установка освещения, звукового оборудования, декораций и т. д. для конкретного шоу. (глагол)

ОБОРУДОВАНИЕ
1) Общий термин для систем и оборудования, которые подвешивают осветительное и сценическое оборудование над сценой или пространством для выступления. Монтажники несут ответственность за первоначальную настройку оборудования, и должны быть строгие (без каламбура) системы для регулярного тестирования и проверки всего летающего оборудования.
2) Акт подвешивания фонаря / инструмента на осветительной планке известен как установка фонаря.Это происходит во время такелажной сессии, во время такелажа трубы / стержня и т. Д.
Процесс установки инструмента выглядит следующим образом (предполагается, что штанга освещения перенесена на уровень сцены):
— Проверьте план освещения / план установки на предмет правильного расположения и положения инструментов на штанге освещения.
— Выберите следующий инструмент, как показано на плане
— Убедитесь, что инструмент работает правильно (это могло произойти ранее в тот же день)
— Повесьте инструмент на штангу.Затяните хомут.
— Направьте фонарь примерно в правильном направлении (как показано на плане)
— Оберните страховочный трос вокруг перекладины.
— Подключите шнур питания
— Подготовьте фонарь к использованию, вставив все необходимые аксессуары (например, цветную рамку с гелем или гобо в держатель для гобо) и открыв шторки (если они есть) или выдвинув ставни.
Позиции осветительной оснастки

RISER
1) Любая платформа на сцене. Например, ряд площадок для хоровых представлений называется хоровым подступенком, а трибуна, на которой находится ударная установка и барабанщик, — подступенком.
2) Вертикальная часть ступеньки, которая дает набор ступеней ее высоты.
3) Микрофон, который можно поднять через небольшую ловушку в полу сцены на удобную для актера высоту. Обычно устанавливается сразу за сценой, в центре сцены.

ROLL DROP (US)
См. OLEO DROP.

РОЛИК
Система, с помощью которой ткань можно скатывать вверх / вниз вместо того, чтобы влетать / вылетать в театре, где нет маховой вышки или ограничена высота полета.

ROSTRUM
(множественное число ROSTRA) Переносная платформа, как правило, в виде разборно-откидного каркаса (ворот) с отдельной верхней частью (крышкой).

RUCHE
(произносится ROOSH) Гофрировка или сборка ткани / драпировки.

RUNNER
1) Восхождение — сокр. для «беговой страховки». Промежуточное средство защиты, где размещается якорь, через который может проходить альпинистская веревка. В случае падения альпинист должен падать только настолько, насколько позволяет длина веревки между ним и самой высокой беговой страховкой, которую он устроил.Веревка поглощает энергию при падении, если страховка и страховка надежны, а страховка на бегу надежна.
2) Бегунок для выступов — это пластиковая или деревянная опора на колесах, в которую вставляется крюк для штор, который затем проходит по направляющей для выступов. На каждый крючок для штор должен быть по одному бегунку. Также известен как БОББИН. См. Также TRAVELER.
Представлено Крисом Хиггсом

RUNNERS
1) Пара занавесей, разделяющихся в центре и движущихся по горизонтали, особенно те, которые используются в нижней части сцены в различных постановках и постановках ревю.
2) Лица, нанятые в качестве помощников на производстве для выполнения случайных работ и поручений в течение производственного периода.
3) Полосы ковра использовались за кулисами, чтобы заглушить обувь актеров во время выступления.

S.W.L.
Безопасная рабочая нагрузка. Весовая нагрузка, которую подъемное оборудование должно (и спроектировано) безопасно выдерживать.
Этот термин теперь заменен на WLL (предел рабочей нагрузки).

КРАЙ БЕЗОПАСНОСТИ
Датчик безопасности на краю автоматизированного объекта (обычно движущейся платформы), который система автоматизации использует для обнаружения чего-то или кого-то не на своем месте и принятия соответствующих мер.

СУМКА С ПЕСКОМ
Брезентовый мешок или мешок, запечатанный с одного конца и связанный с другого конца, используемый как груз. Мешок с песком может быть прикреплен к неиспользуемой линии летящего пятна, чтобы остановить его обратное прохождение через шкивы и позволить ему прилететь, не загрязняя соседнее оборудование.

НАСЫЩЕННОСТЬ
Количество цвета в состоянии освещения, обработки краски или дизайна костюма.
Этот термин обычно связан с оттенком, который представляет собой цвет света, костюма или декорации (т.).
Ненасыщенная обработка имеет меньший цвет, чем раньше.

ЛЕСА
1) Система труб, зажимов и досок, которая используется в строительной отрасли для формирования уровней для улучшения доступа к высоким зданиям во время строительства или обслуживания. Сокращено до Scaff.
2) Та же самая система может быть использована для строительства установки под надлежащим контролем опытных / квалифицированных специалистов.
3) Трубы / трубы лесов имеют диаметр 48 мм и используются в качестве вертикальных опор в системах платформ различными производителями, включая Steeldeck, Metrodeck, Prolyte Staging и т. Д.Трубы лесов, первоначально изготовленные из стали, теперь обычно изготавливаются из алюминия, который имеет гораздо меньший вес и, следовательно, с ним легче работать и безопаснее с точки зрения ручного управления.
4) Турники для установки осветительного оборудования изготавливаются из труб лесов (диаметром 48 мм).

ПЕЙЗАЖ
Плоскости на сцене и любые летающие декорации или ткани, которые были собраны съемочной командой под руководством художника-декоратора для конкретного выступления.Обстановка декораций для конкретной сцены или части спектакля известна как «декорация».

SCENIC PAINT
Традиционно смесь клеящего состава, воды и пигмента. Современная практика также приняла ПВА (эмульсионная глазурь) в качестве связующего средства, которое можно использовать, когда декорации нужно вымыть и использовать снова.

СЦЕНОГРАФИЯ
См. СЦЕНОГРАФ.

НОЖНИЧНЫЙ ПОДЪЕМНИК
Ножничный подъемник — это тип подъемной рабочей платформы (AWP), также известный как подъемное устройство, подъемная рабочая платформа (EWP) или мобильная подъемная рабочая платформа (MEWP).AWP — это механическое устройство, используемое для обеспечения временного доступа людей или оборудования в труднодоступные места, обычно на высоте. MEWP обычно может перемещаться по рабочей зоне оператором на высоте, чтобы обеспечить безопасный доступ к большой площади на ровном полу. Ножничные подъемники также использовались в автоматизации сцен, чтобы обеспечить подвижную платформу, часто встроенную в движущееся основание. Ножничный подъемник используется потому, что это автономное устройство, которое не требует конструкции для работы внутри, и которое не выходит за пределы горизонтальных размеров платформы.
Механизм достижения вертикального подъема — это использование связанных, складывающихся опор крест-накрест X-образной формы, известных как пантограф (или ножничный механизм). Движение вверх достигается за счет приложения давления к внешней стороне самого нижнего набора опор, удлинения схемы пересечения и перемещения рабочей платформы в вертикальном направлении. Платформа может также иметь расширяющуюся секцию моста, чтобы обеспечить более близкий доступ к рабочей зоне из-за ограничений, присущих только вертикальному перемещению.
Сокращение ножничного действия может быть гидравлическим, пневматическим или механическим (через ходовой винт или систему реечной передачи). В зависимости от системы питания, используемой на подъемнике, для входа в режим спуска может потребоваться не мощность, а простой сброс гидравлического или пневматического давления. Это основная причина того, что эти методы питания лифтов являются предпочтительными, поскольку они позволяют безотказно возвращать платформу на землю с помощью ручного клапана.

ВИНТ ГЛАЗ
Металлическое кольцо с резьбой, прикрученное к задней части квартиры для крепления сценической скобы.Иногда известен как Coach Eye.

SCRIM
1) Грубая марля
2) Тонкая металлическая сетка, используемая для уменьшения интенсивности света телевизионных фонарей, не влияя на цветовую температуру.
3) Пластиковый марлеобразный материал, используемый для облицовки ограждений Heras на фестивалях и других мероприятиях, чтобы действовать как частичный экран обзора, а также для придания фехтованию гармонии с окружающей средой.
См. Также Освещение с помощью марли / холста

SCUMBLING
Техника живописи для добавления атмосферы и текстуры к окрашенной поверхности путем нанесения тонкого слоя частично прозрачной глазури.Слой глазури может быть прозрачным или непрозрачным, но наилучшие результаты достигаются с непрозрачными светлыми цветами на темной основе. Это может создать эффект мутности, поскольку позволяет части окрашенной поверхности оставаться видимой, но не всей.

SERGE
Ткань, используемая для маскировки штор в театрах. Самым распространенным является негорючий (IFR) черный шерстяной серж.
Wool Serge на Showtex

НАБОР
1) Для подготовки сцены к действию.(глагол) — например, — Вы расставили стулья для первого акта?
2) Полная сценическая установка для сцены или акта. (существительное) — например, «Какая декорация для финала?» Французский: декор.
См. Также СБРОС.

ДИЗАЙНЕР НАСТРОЙКИ
Член художественной группы шоу, который работает с режиссером над созданием сценического «образа» сцены на протяжении всего шоу и любого сопутствующего реквизита. Она / он иногда также придумывает костюмы.
Художник-постановщик работает с руководителем производства, чтобы гарантировать, что дизайн не выходит за рамки бюджета.Многие театры имеют запас декораций, а это значит, что предметы можно использовать повторно, восстановив или перекрасив в другой постановке
В Европе декорации иногда называют «Дёкор».
См. Также МОДЕЛЬ, СЦЕНОГРАФ.

ПЛАТЬЕ ДЛЯ КОМПЛЕКТА
Член производственного персонала, отвечающий за реквизит и мебель, необходимые для декорации. Эта позиция существует только в более крупных организациях. Оформление декораций часто является работой отдела сценического менеджмента.

ЛИНИЯ УСТАНОВОК
Воображаемая линия, проходящая по ширине сцены, на одной линии с аркой авансцены, отмеченной на плане земли и используемой в качестве ориентира при планировании декораций, расстановки мебели и т.д. быть установлен так, чтобы не засорять язычки дома.
В некоторых театрах известна как ЛИНИЯ ШТУКАТУРКИ — это относится к краю стены авансцены за сценой.
См. Также ЦЕНТРАЛЬНАЯ ЛИНИЯ.

БЛОК
Колесо в блоке шкива, которое несет трос или трос.

ПРОКЛАДКА
Тонкий кусок материала, используемый для заполнения небольшого промежутка между частями декораций или для уменьшения износа между двумя частями (например) сцены.

ТКАНЬ ДЛЯ ВЫСТАВКИ
Передняя ткань окрашена в дизайн, характерный для конкретной выставки, иногда с логотипом или названием выставки.

SHOW ELEMENT
Срок действия объекта декорации или реквизита, необходимого для производства.

НАБОР СКЕЛЕТОВ
Часть декорации, состоящая из неокрашенного / открытого каркаса, сделанного из дерева или металла (часто строительных лесов).

СТАДИЯ SLIP
Большая колесная платформа для сцены, которая может храниться в крыле и перемещаться по ступени, обычно с механическим приводом. Часто встречается в больших оперных театрах. Также известен как Stage Wagon.
Русский: фурка

SNAGGING
Термин в строительной отрасли, обозначающий процесс осмотра завершенного здания и составление списков проблем, поломок или дефектов в результате. Эти «препятствия» затем устраняются строительной компанией, чтобы их не было к тому моменту, когда здание заняло его «конечные пользователи».Термин также может применяться к тому же процессу проверки на наличие проблем, связанных с сборкой набора, до того, как акторы будут допущены к нему.

КРЮЧОК
Пластиковый или металлический S-образный крючок, используемый для подвешивания язычков и т. Д. Пружинный фиксатор предотвращает отсоединение крючка.

SNAP LINE
Обрезанный мелом кусок веревки, который при сильном натяжении и «щелчке» используется для нанесения прямых линий на сцене или декорациях в качестве вспомогательного средства рисования.

СУМКА ДЛЯ СНЕГА
Длинный узкий тканевый мешок, закрепленный между двумя летающими перекладинами, заполненными искусственным снегом.Когда одна из планок влетает и вылетает, снег вытряхивается на сцену.

SNUB
Термин США. Чтобы зафиксировать веревку на летящем элементе, чтобы предотвратить его движение, либо с помощью другой веревки, либо с помощью механического устройства блокировки лески.

ЛОПАТА
Толстое металлическое лезвие, которое вставляется через часть движущегося пейзажа в МЫШЬ, что позволяет управлять движением пейзажа с помощью системы АВТОМАТИЗАЦИИ.
В США лопату называют НОЖОМ (а Мышь — СОБАКОЙ).

SPADING UP / SPADED UP
Акт подготовки элемента декорации к перемещению с помощью системы автоматизации сценического оформления с использованием системы MOUSE / SPADE.

SPANSET
(Торговое наименование) Производитель стропов и предохранительного оборудования, название которого часто используется для обозначения круглых строп. Спансет был создателем и популяризировал современный круглый строп.
Веб-сайт Spanset
Дополнительная информация предоставлена ​​Крисом Хиггсом.

РАСПЫЛЕНИЕ
Художественная техника сценического разрушения окрашенной поверхности, чтобы она выглядела более интересной, путем взятия кисти и щелчка по ней, чтобы разбрасывать случайные брызги краски.

SPEEDRAIL
Система зажимов для низкопрофильных лесов, для фиксации которых используются шестигранные ключи. Используется для ряда театральных / выставочных проектов. Сделано Hollaender в США.
Веб-сайт Hollaender

SPONGING
Техника художника-живописца для нанесения текстурированной отделки краски на часть декорации или реквизита, достигается путем погружения натуральной губки в краску и последующего ее нанесения на пейзаж.

SPOTTER
Член летной команды, в обязанности которого входит проверка безопасности полета предмета по сигналу.Иногда эту роль берет на себя сам летчик-оператор. Важно ВСЕГДА иметь визуальное подтверждение того, что любой летающий объект безопасно перемещать. У менеджера сцены может не быть времени проверить, свободна ли сцена, прежде чем дать сигнал к полету, поэтому важно, чтобы кто-то другой имел право НЕ ЛЕТАТЬ, если кто-то или что-то находится не в том месте.

SQUINT
Чтобы запечатлеть общее ощущение сложной сцены или объекта, вместо того, чтобы приближаться к нему фотографически (каждая деталь в четком фокусе), художник часто (буквально) щурится, чтобы увидеть приблизительный цветовой тон и свет. / shadow в объекте или сцене, и воспроизвести это, чтобы передать суть, без необходимости тратить слишком много времени на точные детали.
Это еще более важно для сценического искусства, когда зрители могут находиться на расстоянии 20-30 футов от декораций, поэтому любые мелкие детали не нужны.
The Art of Squint — David Garrison

ЭТАП ЛЕВАЯ / ПРАВАЯ
Влево / вправо глазами актера на сцене. (т.е. левая сцена — это правая сторона сцены, если смотреть из зала.)
Справа от сцены = OP (Противоположная подсказка) Французский: Cote Jardin, Нидерланды: Toneel Links (переводится как Stage Left!)
Stage Left = PS (сторона подсказки) Французский: Cote Cour, Нидерланды: Toneel Rechts (переводится как Stage Right!).
NB: Нидерланды, Португалия и Германия используют противоположность остальной Европе; то есть Stage Left UK = Stage Right. Направления видны с точки зрения режиссера и аудитории, а НЕ актеров. В Португалии Isquerda (слева) является эквивалентом UK Stage Right, а Direita (справа) — эквивалентом UK Stage Left.

ПЛАН СТАДИИ
Схема, показывающая расположение сцены сверху, обычно с аудиторией внизу плана.План нарисован в масштабе, поэтому его можно использовать для определения фактического положения предметов на сцене, чтобы их можно было воспроизвести, например, в репетиционной комнате.

ВЕС СТАДИИ
См. ВЕС СКРЕПКИ.

STAGECRAFT
Сценическое искусство относится к любому техническому аспекту театрального производства (а также иногда относится к производству фильмов / телепрограмм). Он включает в себя работу в технических областях, таких как освещение, звук, сценическое строительство, изготовление костюмов и реквизита, постановка сцены и грим.Обычно это НЕ относится к творческим / дизайнерским аспектам этих технических областей.

СТЕПЛЕР
Незаменимый инструмент для прикрепления ткани к деревянным каркасам / квартирам.

STEELDECK
Торговая марка системы платформ с деревянным верхом на металлическом каркасе для строительства платформ, подступенков и ступеней, в которых используются опоры лесов на любой высоте. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Система была изобретена Филипом Парсонсом в 1986 году, и его компания PL Parsons Ltd выпустила продукт на рынок.

STIPPLE SPONGE
Губка, используемая художником-декоратором для нанесения случайного рисунка из пятен краски на фрагмент декорации. Эта техника известна как пунктирная.

STOCK SCENERY
Стандартные элементы декораций, используемые в ряде различных представлений. Многие театры имеют запас площадок или платформ, которые перекрашиваются и реконфигурируются для различных постановок. У крупных компаний также есть стоковая мебель, которую можно использовать на репетициях или в постановках.Это возможно только в том случае, если у компании достаточно физического пространства для хранения всего.

SWATCH
Образец ткани для демонстрации материала, из которого будет сделан дизайн костюма или декорации, или образец осветительного геля. Каталог всех гелевых красок, созданных конкретным производителем, называется SWATCH BOOOK.
Веб-сайт Rosco Supergel

TAB TRACK
Высококачественная прочная металлическая направляющая система для переноски сценических занавесей (известных как Tabs) или декораций.
Производители включают Triple E и Halls.
Бывшие производители включали Furse.
См. Также RUNNER, WIPE.

TAB-TRACK
Направляющая для подвешивания и управления горизонтально движущимися шторами. Может работать от руки или от лебедки.

ТАБЛИЦЫ
1) Первоначально «занавесы-картины», которые выдвигались наружу и вверх, но теперь обычно применяются к любым сценическим занавесам, включая вертикально летящую переднюю занавеску (язычки домов) и особенно пару горизонтально движущихся занавесей, которые перекрываются в центре и двигаться от этого центра наружу.
[На французском языке табуляция — Rideau. Основные вкладки или вкладки дома — это Rideau d’avant-scène. На испанском языке основные вкладки — Bambalinón.
Узкий сценический занавес, используемый для маскировки: Pendrillon
На итальянском языке вкладки: Sipario .]
2) TABS был журналом Strand Electric, издаваемым между 1937 и 1986 годами и посвященным сценическому освещению и другому оборудованию, производимому компанией. В архиве Backstage Heritage Collection есть полная коллекция журналов TABS, которые вы можете читать в Интернете.

ТАЛЛЕСКОП
(Торговое наименование) Выдвижная вертикальная лестница из сплава на регулируемой колесной базе. Платформа наверху достаточно велика, чтобы вместить одного человека. Используется для установки фонарей, фокусировки и т. Д. Достаточно складной, чтобы пройти через стандартный дверной проем. Аутригеры используются для стабилизации башни от падения вбок. Два человека используются для перемещения и стабилизации таллескопа. Иногда известен как «ТАЛИ».
Алюминиевые приспособления для доступа — производитель и обслуживание таллескопов
Оборудование для доступа

TAT
1) (сленг) Небольшие (но все же полезные) обрезки ткани или дерева.
Black Tat — это небольшой (но полезный) кусок черной ткани, который можно использовать как маскировку за частью набора или чтобы что-то прикрыть.
2) Сокращение от Torpedo Attack Trainer — ранний симулятор, созданный Strand Electric с использованием ряда световых эффектов
Torpedo Attack Trainer в коллекции Backstage Heritage

TEASER
Граница, обычно черная, устанавливается за авансценой и соединяется с мучителями для формирования внутренний каркас сцены, а также для маскировки осветительных решеток и верхних частей мухобойки.(В США известна как VALANCE)

ВРЕМЕННАЯ РАЗБОРНАЯ КОНСТРУКЦИЯ (TDS)
(Здоровье и безопасность в Великобритании) Любая конструкция, построенная для мероприятия, будь то подмостки, места для сидения, шатер или аналогичная уличная конструкция.
UK Health and Safety Executive Website

THIMBLE
Защитная металлическая или пластиковая петля, используемая для усиления и защиты глаза на конце троса. Технические характеристики различаются в зависимости от использования, но все они соответствуют основным правилам пропорции при формировании петли правильного размера для диаметра / типа веревки.
Представлено Крисом Хиггсом

THROW LINE
Веревка, используемая для удержания смежных плоскостей вместе с помощью шпилек.

THUMBNAIL SKETCH
Серия ознакомительных или пояснительных небольших набросков, которые помогают показать концепции дизайна и то, как их части могут выглядеть при построении. Часто содержит виды под разными углами и может быть очень подробным, но показывает только небольшую часть общего дизайна.

ТРЕНИНГ
(Плотницкие работы) Вставка двух гвоздей в деревянное соединение таким образом, чтобы они находились под противоположными углами друг к другу, что помогает сделать соединение жестким.

TOGGLE
Опора в центре живописной квартиры (т. Е. Не на перилах, образующих верх или низ квартиры), которая находится между вертикальными стойками. Это особенно важно для брезентовых квартир, где через каждые 75 см (2 фута 6 дюймов) должны быть переключатели, чтобы обеспечить структурную прочность квартиры.

TORMENTOR TEASE *
ПОДЛЕЖИТ ОПРЕДЕЛЕНИЮ

TORX
Тип резьбового соединения, состоящий из 6-гранной звезды.Этот тип шурупов все чаще используется в строительстве и живописи, поскольку он более износостойкий (и его труднее повредить головку), чем обычные винты Philips / Pozi-Drive.
Винты Torx также можно найти в некотором аудиовизуальном / бытовом оборудовании, внутри которого нет деталей, обслуживаемых пользователем.
Имеется широкий диапазон размеров головок винтов Torx, обозначаемых буквой «Т» и числом. Обычные размеры — T10, T15, T25 (хотя шкала от T1 до T100). Некоторые производители используют номера TX (а не T) для требуемого размера отвертки.
Запись в Википедии

TOURNETTE
Небольшая вращающаяся по горизонтали платформа с поворотным столом, на которую помещается керамический предмет для рисования.

TRACK
1) Металлическая конструкция с направляющими, на которых размещены направляющие для штор, позволяющие плавно открываться и закрываться.
2) Боковое движение летающей фигуры или летающего актера. См. ЛЕТУЩИЙ ЖГУТ.
3) Отдельный канал аудиозаписи. Большинство устройств воспроизведения / записи имеют две дорожки — левую и правую.Некоторые из них используются для МУЛЬТИТРЕКОВОЙ ЗАПИСИ и позволяют записывать четыре или восемь треков на стандартные носители (см. Также ЦИФРОВУЮ ЗАПИСЬ). В компьютеризированные системы можно записать гораздо больше треков. Наиболее важной особенностью многодорожечной системы является возможность одновременной записи и воспроизведения (например, запись вокала на второй дорожке с предварительно записанным фортепиано на первой дорожке). 4) Путь актера в ансамблевом исполнении с указанием ролей, которые он играет в каждом разделе спектакля.Гибкий подход к таким выступлениям означает, что постановка может быть динамичной и иметь адекватное покрытие для периодов отпусков актеров и любых болезней, в то же время сохраняя свежесть шоу для ансамбля. Шоу, использующие этот подход, включают Hamilton и The Lord of the Rings The Musical .

ЛОВУШКА
Проем в полу сцены.
Ловушка для могил — это пониженная прямоугольная секция, используемая в Гамлет, и т. Д.
Ловушка для котла — это простое отверстие, через которое предметы могут быть помещены в котел на сцене.
Звездная ловушка представляет собой набор треугольных подпружиненных створок в полу сцены, через которые актер может пройти с лифта под сценой.
Ловушка для вампиров была изобретена для адаптации Джеймса Планче 1820 года к фильму Полидори «Вампир ». В нем участвовали два пружинных листа, которые под давлением разошлись и немедленно закрылись. Помещенный на пол или стену сцены, он мог создавать впечатление, что фигура проходит сквозь твердое вещество.
Ловушка Corsican Trap , созданная для адаптации Диона Бусико в 1852 году романа Александра Дюма The Corsican Brothers , включала в себя восходящую дорожку, по которой могла перемещаться колесная тележка, поднимающаяся со сцены через ловушку из щетины — a люк покрыт щетиной, окрашенной в тон декорации.Когда-то на сцене и на виду, дорожка была покрыта раздвижной конструкцией, напоминающей стол на колесиках; При этом ничего не было видно, кроме призрака, поднимающегося из пола и скользящего по сцене. Эту ловушку также иногда называют призрачным скольжением. (Определение ловушки вампира и корсиканской ловушки из «Кабинета доктора Кейси»)
Подробнее о ловушках

TRAVELATOR
Моторизованный горизонтально движущийся ремень на уровне сцены, используемый для перемещения декораций или актеров на сцену и за ее пределами.Направление и скорость легко контролируются. Может использоваться для эффектных трансформаций и часто используется на шоу Pop / Rock, а также как способ быстро перемещать мебель или актеров по сцене без сложной автоматизации.

TRAVERSE
Форма постановки, при которой публика находится по обе стороны от актерской зоны.
Также известен как АЛЛЕЯ или ПРОСПЕКТ.
См. Также В РАУНДЕ, КОНЕЦ, УПРАВЛЕНИЕ.

TRAVERSE CLOTH
Ткань, которая движется горизонтально по сцене по рельсам или веревке.

TRAVERSE CURTAIN
Занавес, перемещающийся по сцене по направляющей для занавеса.

ПУТИ
Общее название любой ступени или набора ступеней, используемых на сцене. Ступенька лестницы называется ступенькой , а высота лестницы зависит от количества подступенков . Длина лестницы идет . Ступени могут быть как открытой, так и закрытой струной — то есть независимо от того, является ли подступенок сплошным или нет.Каретка обеспечивает структурную поддержку ступеней и может быть закрытой или открытой. Ступени открытых кареток не имеют ничего выше / закрывают верхнюю поверхность каждого подступенка. Ступени закрытых кареток могут иметь непрерывную конструктивную деталь, охватывающую края протекторного блока.

TROMPE L’OEIL
Французский термин, означающий «обмануть или обмануть глаз». Техника, используемая художником-живописцем для создания иллюзии трехмерной сцены или объекта на двухмерном фрагменте декорации.Эффект часто используется в форме ПРИНУДИТЕЛЬНОЙ ПЕРСПЕКТИВЫ, когда набор, который частично существует на сцене, кажется, простирается вдаль.

ГРУЗОВИК
1) Колесная платформа, на которой строится сцена или часть сцены для облегчения смены сцены. (например, «Эта сцена происходит на балконе грузовика»). Также известен как WAGON.
2) (ТВ / фильм — глагол) Переместить камеру на колесиках вбок.
3) (Театр — глагол) Переместить платформу на колесиках на сцену или за ее пределы. (например, «Давайте погрузим сцену в коттедж в конце второго куплета»)

TWILL
Тип тканого полотна с рисунком диагональных ребер (в отличие от атласного или полотняного переплетения).Саржа часто используется для театральных занавесей, потому что она хорошо драпируется и скрывает загрязнения / грязь / пыль на поверхности из-за сложного рисунка. BOLTON TWILL — это саржа, производимая в британском городе Болтон. Он может быть изготовлен из различных огнестойких материалов, включая NDFR и DFR.

ЕДИНАЯ КОНЦЕПЦИЯ ДИЗАЙНА
Архитектурный термин, который относится к документу или серии чертежей, которые показывают, как различные аспекты дизайн-проекта связаны тематически и / или стилистически.В театральном плане единый дизайн связывает каждое сценическое произведение с реквизитом, костюмами и даже рекламными материалами. Такие шоу, как «Король Лев», имеют очень сильную единую концепцию дизайна.

НАБОР УСТРОЙСТВ
Настройка сцены, структура которой остается неизменной на протяжении всего производства. Он может быть добавлен путем добавления / перемещения мебели или использования грузовиков / фургонов для перемещения дополнительных пейзажей внутри него.
Бокс-набор — это набор элементов, состоящий из плоских частей, представляющих 3 стороны окружающей среды (задняя стенка и боковые стенки).

ИБП
1) Наиболее удаленная от зрителей часть сцены. Это называется Upstage, потому что на зазубренной сцене сцена спускается к публике, чтобы улучшить обзор. Самое дальнее от публики — буквально выше из-за наклона сцены, поэтому переход от аудитории к публике требует подъема по ступенчатой ​​сцене к «Upstage».
US = Upstage, USC = Upstage Center. USL = Вверху слева. USR = верхняя часть сцены справа (см. Диаграмму)
Смотрите также DOWNSTAGE, ONSTAGE.
2) Когда актер отодвигается на задний план другого и заставляет жертву отвернуться от аудитории, он / она «отодвигает». Кроме того, актер, отвлекающий внимание от основного действия (перемещаясь или чрезмерно реагируя на события на сцене), отодвигает на задний план.

USITT
Институт театральных технологий США.
Основана в 1960 году. Издатель журналов Theater Design and Technology и Sightlines , которые доступны в Интернете (см. Публикации в Theatrecrafts.com Раздел архива).
Веб-сайт USITT

VERISIMILITUDE
Внешний вид реальности. В сценическом дизайне или дизайне костюмов требуемый уровень детализации полностью зависит от удаленности аудитории от декораций / исполнителей. Импрессионистический подход можно использовать там, где публика находится на большом расстоянии, без потери правдоподобия.

ВАГОН
(также известный как TRUCK). Большая колесная платформа, которую команда может перемещать по сцене вручную или с помощью сценической системы автоматизации.См. Также ЭТАП ВАГОНА.

ЗАПАДНОЕ ПОБЕРЕЖЬЕ
(США) В кинотеатрах с уменьшенной высотой полета Западное побережье — это процесс связывания ткани или фона и привязки его к летающей планке во время смены сцены, чтобы его можно было улететь из поля зрения. Считается, что он зародился на западном побережье США, где быстрое расширение театров с низкими маховыми вышками означало, что эта техника была универсальной.

ВЛАЖНОЕ СМЕШИВАНИЕ
Техника рисования для объединения двух цветов в тонкую смесь, используемую для создания теней или эффектов затенения.Наносится первый цвет, затем сразу же поверх наносится второй цвет, прежде чем первый высохнет. Затем кисть используется для смешивания цветов по желанию.

WILD WALL
(Создание фильма) Часть декорации (например, стена в комнате), которую можно удалить, чтобы артисты или оборудование могли проходить через нее, либо во время смены сцены, либо как часть последовательности. В кинопроизводстве декорации должны быть гибкими, чтобы позволить членам съемочной группы и большим камерам снимать в местах, ранее занятых декорациями, особенно если это небольшая комната.
В некоторых театральных постановках используются одни и те же техники для создания иллюзий или внезапных появлений / исчезновений или для того, чтобы съемочная группа могла менять сцену в кажущихся закрытых местах.

НАБОР КРЫЛО И КАПЕЛЬ
Набор, состоящий из окрашенного задника и соответствующих окрашенных штор на крыльях. Когда локация меняется, и задник, и набор крыльев вылетают и заменяются другим набором. Это обычное явление в оперных, балетных и (британских) постановках пантомимы.

КРЫЛО
Квартиры, закрывающие входы по бокам сцены (крыльям).

РАБОЧИЕ ЧЕРТЕЖИ
Планы, по которым плотники и другие техники могут построить декорации.

WYSIWYG
Акроним ‘ W hat Y ou S ee I s W hat Y ou G et’. В основном используется в контексте программного обеспечения для проектирования освещения и управления производством. Возможность потрясающего 3D-рендеринга состояний освещения и прямое подключение к пульту управления освещением.Обеспечивает точную предварительную визуализацию световых проектов и значительно улучшает понимание между режиссером / продюсером и световым / сценическим дизайнером на ранних этапах производства.
WYSIWYG Сведения о продукте

ZARGES
(Производитель) Немецкий производитель ряда лестниц. Обычно относится к лестнице из 3 частей, используемой на многих ступенях по всей Европе.
Веб-сайт Zarges
Оборудование доступа

ZINGER
Термин, используемый в художественной визуализации (иллюстрации) театрального декорации или реквизита.Зингер — самая яркая часть светового пятна, что создает иллюзию точно освещенного трехмерного объекта.

.

No related posts.
