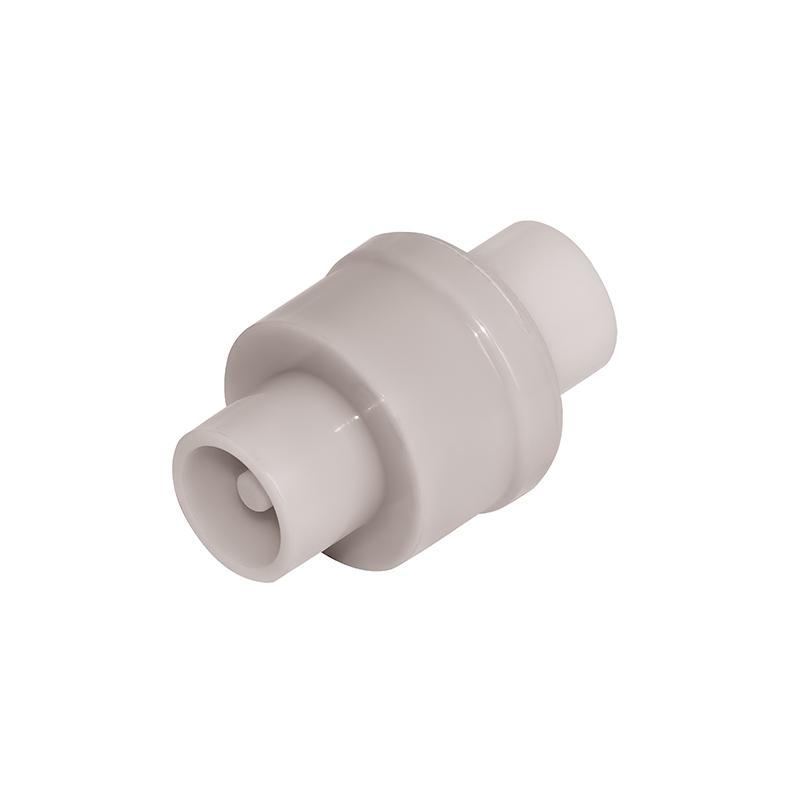

Воздушный обратный клапан: Обратный клапан воздушного компрессора купить дешево

назначение, виды, установка. Как сделать своими руками

Система вентиляции помещения предназначена для того, чтобы обеспечивать приток свежего воздуха, при этом удаляя отработанный, неприятный запах и пыль. Часто случается так, что установленная в многоэтажном доме вентиляция не справляется со своими задачами, и вместо чистого воздуха в квартиру попадают посторонние запахи от соседей. Чтобы этого не происходило, рекомендуется установить обратный клапан для вентиляции.

Для чего нужен обратный клапан



Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

Основными причинами, при наличии которых следует установить обратный клапан, являются:

• Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
• Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
• В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
• В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
• Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Виды обратных клапанов для вентиляции

Клапаны для вентиляции могут классифицироваться по материалу изготовления, чаще всего их производят из:

• Пластика.
• Тонкой оцинкованной стали.
• Комбинированных материалов – стали и пластмассы.

Вариант, изготовленный из пластмассы, часто устанавливают в квартирах, офисах, коттеджах. Такие обратные клапаны имеют привлекательный внешний вид и подойдут под любой стиль интерьера. Кроме того, пластмассовые клапаны легко справятся с задачами естественной вентиляции. Еще одним несомненным их плюсом является доступность – пластиковые обратные клапаны самые дешевые устройства среди других аналогов.

Модели, изготовленные из оцинкованной стали используют на промышленных предприятиях или в административных зданиях бытового назначения. Такие клапаны обладают прочной конструкцией, что позволяет им функционировать в приточно-вытяжных системах вентилирования. Кроме того, на предприятиях всегда выдвигаются повышенные требования к пожаробезопасности, а стальные клапаны хорошо справляются с этой задачей.

В зданиях, где присутствует естественная вентиляция, хорошо зарекомендовали себя устройства из комбинированных материалов. Корпус изделия выполнен из оцинкованной стали, а лопасти изготовлены из пластика.

Таким образом, клапан реагирует при самом маленьком дуновении ветра и обеспечивает естественный воздухообмен.

В зависимости от конструкции, обратные клапаны для вентиляции бывают:

1. Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
2. С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.
3. Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.
4. Бабочка.Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.

Как правильно выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, необходимо руководствоваться такими критериями:

• Прибор должен быть чувствительным даже к небольшому движению воздуха, поэтому лучше установить вытяжной вентилятор с решеткой. Это будет способствовать нормальному воздухообмену и увеличению тяги.
• Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана. Подбирайте диаметр клапана в точности подходящий по размеру к параметрам вентилятора.
• Обратите внимание на рабочую температуру клапана – некоторые приборы могут работать только при средних температурах.
• В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую же форму. Делается это для удобства установки устройства.

Не стоит забывать о том, что при неправильном подборе клапана, воздухообмен в квартире может нарушиться и полностью поменять свое направление.

Рекомендации по установке устройства

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.

Видео:

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, его с легкостью можно изготовить самостоятельно в домашних условиях. Самым простым будет клапан мембранного действия. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепежи.

Процесс изготовления состоит из последовательного выполнения алгоритма действий:

1. Измерить размеры вентиляционного отверстия и вырезать решетку таким образом, чтобы ее величины были на 2 см больше самой отдушины.
2. Если имеется кусок пластика под заготовку, то чтобы сделать решетку воспользуйтесь напильником.
3. Поверхность решетки должна быть гладкой, чтобы мембраны плотно к ней прилегали.
4. Прикрепить два квадратика пленки толщиной 0,5 мм с двух сторон от решетки. Сделать это лучше с помощью герметика.
5. Просверлить в решетке отверстия для крепления к стене.
6. Установить решетку в отдушину и закрепить.

Самодельное устройство сможет работать как с системой естественной вентиляции, так и с принудительной циркуляцией воздуха.

При наличии проблем с вентиляцией все же рекомендуется установить обратный клапан, таким образом обеспечив себе комфорт и отсутствие неприятных запахов в квартире.

Видео:

Как сделать обратный клапан для вентиляции своими руками: монтаж и виды +Видео

В каждом частном или многоквартирном доме предусмотрена система вентиляции. Самая главная функция вентиляции заключается в постоянной циркуляции и поступлении свежего воздуха, а одновременно с этим удаляются пылевые отложения и запахи.

Иногда бывает, что вместо потока воздуха, прилетает зловоние от соседей.

Тут вы и понимаете, что клапан обратного действия для вентиляционных устройств — просто необходим. Мы с вами рассмотрим в этой статье все подробности темы обратного клапана.

[contents]

Общие сведения об обратном клапане

Строение клапана

Ось с лопастями — ключевое наполнение этой детали. Шторка при определенном воздействии воздуха пропускают его лишь в определенном направлении.

В случае прекращения притока воздуха лопасти закрываются. Сам клапан регулирует как поток воздушных масс, так и объем чистого воздуха.

Зачем нужен обратный клапан

При разработке системы вентиляции в частном доме, будь то вентиляция подвала или вентиляция чердака, рекомендуем вам проанализировать ряд причин, по которым следует произвести монтаж в вашем помещении обратного клапана.

1. Нарушение технологии расположения вытяжных труб, приводит к тому, что начинают попадать задуваемые потоки воздуха.
2. Если в жилище располагается несколько вытяжек. Это приводит к усиление оттока, из за увеличения тяги в одной из вытяжек.
3. Если мы рассматриваем многоквартирный дом, то есть вероятность присутствия, хотя бы одной мощной вытяжки, и когда она работает, происходит смещение потоков воздуха, что приводит к появлению в других квартирах обратной тяги.
4. Отсутствие приточного свежего воздуха. Обычно случается в случае поломки или засорения.
5. Наличие отопления, за счет печи. В этом случае при функционировании печки, в трубе возрастает тяга горения, а это в свою очередь приводит к обратному потоку в трубе вентиляции.

Как проверить тягу в вентиляции

Вопрос ключевой.

Все просто:

1. берем свечку,
2. зажигаем и подносим к решетке вентиляции,
3. затем открываем окно.

Свеча должна затухнуть, если поток воздушных масс правильный.

Следует отметить и то, что на стадии проектирования и монтажа лучше предусмотреть установку обратного клапана. Так как его цена незначительна, а так же в процессе эксплуатации вентиляции возможно засорение, деформация и воздействия внешней среды, которые в свою очередь приведут к изменению потока воздуха в самой вентиляции.

Вот тогда вам придется купить клапан, потратить время и врезать его в работающую систему.

Основная классификация обратных клапанов для вентиляции

По материалам

Пластик (пластмасса). Это одни из самых дешевых и коммерческих устройств. Их часто применяют в офисных зданиях, домах, коттеджах. Очень привлекательно выглядят, а благодаря богатой цветовой палитре материала можно воплотить в жизнь любой дизайн.

Оцинкованная сталь. Получили широкое распространение в промышленности и административных помещениях. Данные модели очень прочные, это позволяет долго и качественно справляться со своей задачей. У клапанов, изготовленных из стали, отсутствует такой минус как пожаробезопасность, так как сталь не горит в отличие от пластика.

Комбинирование материалов. Корпус устройства изготовлен из стали, покрытой цинком, а шторка или лопасти из пластмассы. Получил широкое распространение в помещениях, где есть естественная вентиляция. Данный клапан реагирует даже на небольшое движение ветра, обеспечивая качественный и естественный обмен воздухом.

По форме

1. Круглые.
2. Прямоугольные.

Все зависит, конечно, от формы воздуховода. Следует отметить тот факт, что для круглых клапанов, предназначенных для быта выпускаются диаметром 100 — 200 мм. – это самые ходовые размеры. А для промышленных систем возможен выпуск 150 — 1000 мм.

Причем для быта идут в основном круглые клапана, а для промышленности прямоугольные.

От способа установки

1. Вертикально расположенные.
2. Горизонтально расположенные.

По методу регулирования

1. Ручное — с помощью задвижек и рычагов.
2. Автоматическое — происходит автоматически, так как это комплекс устройств, приточно-вытяжной вентиляции, которые функционирует как единое целое.

По конструкционному исполнению

А теперь разберем самую главную классификацию.

Лепестковый клапан

Клапан одностворчатый гравитационного действия. Воздух, двигаясь из помещения, воздействует на створку, закрепленную на оси корпуса клапана. Под действием этой силы створка открывается. В случае появления обратной тяги створка закроется самостоятельно под силой тяжести.

Наличие одной створки, делает конструкцию простой и надежной.

При установке данного вида клапанов следует использовать уровень, так как монтировать его следует только в вертикальном или горизонтальном положении.

Данная конструкция имеет два исполнения:

1. Модели, где ось смещают относительно центра. А обычно она расположена посередине.
2. Использование противовесов, которые располагают с внешней или внутренней стороны устройства.

Клапан бабочка или двустворчатый с использованием пружин

По строению схож с лепестковым клапаном, только имеет два лепестка располагают на одной оси. Отсюда и схожесть с насекомым, от которого и получил свое название.

Используют обычно в вентиляционных системах принудительного действия.

То есть при включении вентиляции лопасти открываются, а при выключении закрываются с помощью установленных пружин. Такое устройство можно располагать даже под углом. Следует проверять чувствительность шторок перед покупкой. В последнее время регулировку чувствительности делают по силе сжатия пружин.

Клапан с гравитационной решеткой

По внешнему виду напоминают жалюзи, располагать которые можно как вертикально, так и горизонтально. Когда вы включаете вентиляцию, жалюзи открываются и начинается движение воздуха, как только выключаете, то жалюзи закрываются.

Чаще всего располагают в стенах, для защиты коммуникаций. Главный плюс данных типов клапанов, это использование их при минусовых температурах в уличных условиях.

Клапаны с гибкой мембраной

Принцип работы так же похож на работу лепесткового клапана. Только в качестве шторки используют тонкую гибкую пластину, которая при закрытии плотно прилегает по периметру.

Ставят преимущественно в помещениях с естественной вентиляцией, так как мембрана очень чувствительна. Недостатком является, тот факт, что мембрана будет деформироваться при избыточной обратной тяги.

Как сделать обратный клапан для вентиляции своими руками?

Следует принять во внимание тот факт, что стоимость стандартных обратных клапанов невелика, и смысла делать клапан самостоятельно нет.

А если короба для вентиляции нестандартные, то тогда следует задуматься о том, как своими руками изготовить обратный клапан для вентиляции.

Самый простой механизм, который можно сделать самостоятельно – это лепестковый или мембранный клапана.

Вместо шторки следует выбрать жесткую пластину металла или пластика. Для предотвращения пропускания потока воздуха, шторка должна как можно плотнее прилегала к краям корпуса. А так же следует крепко закрепить шторку, для того чтобы исключить звуки и трения.

Лист пленки лавсана или плотной бумаги рекомендуют использовать в качестве материала для мембраны. Самое главное, чтобы лист был большего размера, чем отверстие вентиляции.

На вентиляционное отверстие следует установить решетку, для того чтобы мембрана не деформировалась. Вот и все конструкция готова к применению.

Как установить обратный клапан на вентиляцию?

Сначала следует определиться с количеством клапанов, которые мы будем устанавливать.

Если система воздухозабора простая

Итак, если у вас единственное место забора воздуха, и он дальше поступает в шахту, то предотвратить обратную тягу можно при помощи одного клапана в этой системе.

Если система воздухозабора сложная

Если вентиляция сложная и предполагает несколько отверстий вытяжек для вентиляции, то следует применять правило, которое регулирует количество и расположение обратных клапанов.

• Первое, клапан устанавливается на любую ветку, которая соединяет забор воздуха и главную магистраль. Это нужно для того, чтобы потоки воздуха не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
• Второе. Обратный клапан следует монтировать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не стоит делать, но как показывает опыт и практика, наличие клапана в подобных местах обязательно.

Обратный клапан нужно устанавливать в легкодоступных местах, чтобы можно было его быстро и удобно обслужить и почистить.

В последнее время производители вентиляторов и вытяжек уже предусматривают в своих конструкциях обратные клапаны. Вследствие этого монтаж дополнительных клапанов нецелесообразен.

Монтаж обратного клапана с улицы

прост, покупаем клапан учитывая форму и размер отверстия, прикладываем его и размечаем места под сверления. Сверлим, прикладываем и закрепляем, предварительно промазав края клапана герметиками.

Следует отметить, что для улиц лучше всего покупать клапана с металлическими элементами. Если вдруг на них образуется лед их легко можно механически отчистить, а пластик с большой вероятностью сломается.

Монтаж обратного клапана внутри помещения

Если вы монтируете накладной обратный клапан перед вентилятором внутри помещения, то процесс схож с описанием выше.

А если вам требуется провести монтаж обратного клапана внутри вентиляционной шахты, то вам потребуется произвести демонтаж вентиляционного устройства.

1. Монтируем обратный клапан внутрь корпуса камеры вентиляции и проводим разметку под крепления.
2. Затем достаем сам корпус и просверливаем отверстия в размеченных местах.
3. После этого устанавливаем корпус на место и размечаем отверстия на кирпичных или бетонных стенках колодца.
4. Сверлим шлямбуром отверстия в бетоне.
5. После устанавливаем дюбеля, и собираем всю конструкцию воедино, все тщательно скрепляем, смотрим, чтобы не было зазоров между клапаном и корпусом.
6. Если зазоры присутствуют, то их следует обработать силиконовым герметикам.
7. После чего устанавливаем вентилятор.

Теперь вы можете не беспокоиться о проникновении ненужных запахов в ваше помещение.

Напоследок хочется сказать, что на данный момент на рынке присутствует огромный выбор моделей, форм и размеров обратных клапанов для вентиляции.

Но стоит помнить, что покупать следует у добросовестных производителей и тогда вы получите устройство с соответствующими свойствами и гарантией качества.

Правила выбора обратного клапана

Также следует помнить, что если недобросовестно подойти к подбору обратного клапана, то это может привести к плохому воздухообмену.

И для того чтобы этого не произошло, следует соблюдать ряд правил при выборе данного устройства:

1. Размеры обратного клапана, должны совпадать с размерами вентилятора. А мощности вентилятора, должно хватать для создания потока, который без особых проблем обеспечит открытие лепестков.
2. Некоторые устройства применяются только внутри помещений. На это следует обратить внимание при выборе модели клапана.
3. Лучшее сочетание — обратный клапан + вытяжной вентилятор + вентиляционная решетка. Такое сочетание обеспечит максимальную эффективность воздухообмена.

Как вы видите, обратный клапан для вентиляции играет важную роль в обеспечении комфортного климата в любых помещениях.

При применении сложных систем вентиляции важно грамотно разместить обратные клапаны для блокировки обратной тяги воздуха.

Тогда функционировать комбинация из вытяжек и вентиляторов будет работать безупречно. Ведь от правильности монтажа этих устройств зависит срок эксплуатации и качество вентиляции целиком.

Воздушный клапан для вентиляции в квартире

Воздушный клапан играет ключевую роль в вентиляции квартиры. Если вентиляция, установленная в квартире, плохо функционирует, то часть воздушного потока возвращается из общедомового канала обратно в жилые помещения. Соответственно, в квартире явно ощущается неприятный запах. Такое явление характерно для санузлов, ванных комнат и кухни. Решить проблему можно установив обратный клапан в систему вентиляции. Можно приобрести заводское изделие или сделать конструкцию своими руками.

Что такое обратный клапан

Приспособление, которое устанавливается в систему вентиляции для предотвращения возврата воздушного потока, называется обратный клапан. Другими словами, устраняется обратная тяга. Кроме того, такая конструкция исключает попадание в квартиру насекомых, защищает жилые помещения от пыли и сквозняков. Вне зависимости от типа и конструктивных особенностей, обратный клапан работает в автоматическом режиме и не нуждается в дополнительных настройках.

Принцип действия таких устройств довольно прост. По центру клапана располагается ось, на которой крепится заслонка. При работе вытяжки, заслонка приоткрывается, и воздушный поток из квартиры уходит в общедомовую вентиляционную шахту. Когда вентилятор выключается, заслонка под действием силы тяжести перекрывает течение воздуховода, предотвращая обратную тягу. В многоквартирных домах широко используются обратные клапаны в виде «бабочки». Эта двустворчатая конструкция может быть диаметром от 100 до 315 миллиметров.

Разновидности

Эти приспособления могут отличаться по форме, принципу действия и способу установки. Остановимся на каждом виде более подробно.

• Установка. Воздушный клапан может устанавливаться как в вертикальной, так и в горизонтальной плоскости. Это зависит от расположения воздуховода. Например, если воздуховод расположен вертикально, то необходимо устанавливать горизонтальный обратный клапан. Это обеспечит более эффективную работу устройства.



• Форма. Клапана могут быть с круглым или прямоугольным сечением. Рекомендуемая пропускная способность такого устройства может варьироваться от 4 до 6 м/сек. Конструкция может приобретаться отдельно или в паре с вытяжкой.

• Принцип действия. Ключевую роль в работе обратного клапана играет заслонка. Она может быть двух типов: золотниковая или дисковая. Первый тип предназначен для работы с жидкостями, поэтому для вентиляции он не подходит. Нас больше интересует второй вариант – диск или пластина для предотвращения обратной тяги.

Обратный клапан для вентиляции может иметь функцию подогрева. Эта опция предотвращает появление наледи и конденсата. Эффективность такой конструкции в многоквартирных домах вызывает сомнения.



Вентиляция в квартирах не контактирует с уличным воздухом, поэтому обогрев вам вряд ли понадобится. Кроме того, такие устройства стоят дороже и более сложны в установке своими руками. Поэтому не поддавайтесь уговорам продавцов и приобретайте обычные модели.

Как правильно выбрать обратный клапан

От выбора обратного клапана будет зависеть функциональность всей системы вентиляции. Поэтому к выбору этих приспособлений нужно подходить очень ответственно. Первое, на что стоит обратить внимание, это подвижность заслонки. Она должна свободно вращаться на поперечной оси. Таким образом, обратный клапан будет срабатывать даже от лёгкого движения воздуха.

Второй параметр достойный внимания – это стоимость изделия. Обычно цена складывается из следующих моментов:

• Размер клапана и тип сечения;
• Материал;
• Популярность производителя.

От последнего параметра зависит почти 30% цены. Стоит учесть, что клапаны, изготовленные именитыми производителями, отличаются качеством исполнения. Поэтому экономить при выборе не стоит. Кроме того, более дорогие модели обычно идут в комплекте с вытяжным вентилятором.

От мощности вентилятора зависит эффективность работы обратного клапана. Если тяга воздушного потока будет недостаточной, обратный клапан будет выполнять функцию обычной заслонки. Мощность вытяжки должна быть соизмеримой с внутренним объёмом помещения. Например, для кухни подойдёт вытяжной вентилятор с коэффициентом мощности 10, для ванны и туалета можно использовать «семёрки».

Делаем обратный клапан своими руками

Если у вас нет желания тратить деньги на приобретение обратного клапана, можно его сделать своими руками. Сразу стоит уточнить, что полностью избежать расходов не получится, вытяжной вентилятор всё равно придётся покупать. Итак, схема изготовления обратного клапана выглядит следующим образом:

• Для основания вам понадобится прочный материал. Можно использовать толстый пластик или текстолит. Из этого материала выпиливается пластина, которая подходит по размеру к отверстию вентиляции. Толщина пластины может варьироваться от 3 до 5 миллиметров.
• По углам основы просверливают отверстия для крепления пластины к стене. Кроме того, понадобятся ещё четыре отверстия для крепления вытяжного вентилятора. В центре высверливают отверстия, через которые будет проходить воздушный поток. Количество этих отверстий и их размер определяются по вашему усмотрению. Стоит отметить, чем больше будет ячеек, тем выше пропускная способность вентиляции.
• Вентилятор крепится к основной пластине. Чтобы сделать конструкцию герметичной, на месте стыка рекомендуется установить резиновую прокладку. Кроме того, небольшие прокладки из резины можно установить под крепёжные болты. Это снизит уровень шума и вибрации при работе вентилятора.
• Теперь можно приступать к монтажу створок. Для этого можно использовать толстую полиэтиленовую плёнку (не менее 0,1 мм) или тонкий пластик. Плёнка приклеивается к основанию таким образом, чтобы полностью закрывала вентиляционные отверстия. Пластиковые створки устанавливаются на основу целиковым квадратом. Разделять квадрат на две равные половинки необходимо только после завершения всех работ. Если вы используете полиэтиленовую плёнку, она должна быть абсолютно гладкой. Любая складка приведёт к нарушению герметичности конструкции, соответственно толка от такого воздушного клапана не будет.
• Готовую конструкцию устанавливают в воздуховод, и крепят к стене при помощи саморезов или дюбель-гвоздей. Щели между клапаном и стеной заделывают герметиком. После установки полиэтиленовая плёнка разрезается на две равные части, это будут створки обратного клапана. Чтобы срез был идеально ровным, можно воспользоваться монтажным ножом.

Таким образом, у нас получилась самодельная мембрана с функцией обратного клапана. Работает конструкция следующим образом:

• При естественной циркуляции, под влиянием воздушного потока, сворки приоткрываются. Таким образом, воздух из квартиры беспрепятственно попадает в вентиляционную шахту.
• Когда происходит эффект обратной тяги, створки герметично захлопываются не пропуская воздуха из общедомовой вентиляции внутрь квартиры.
• Для принудительного проветривания помещения включается вентилятор.

Такая конструкция может прослужить несколько лет, не уступая по своей производительности заводским моделям.

Стоит отметить, что из вентиляции в квартиру могут проникать не только неприятные запахи, но и мелкие насекомые. Чтобы предотвратить это явление, рекомендуется перед установкой створок приклеить мелкоячеистую сетку из пластика или кусок капрона. Последний вариант предпочтительнее. Капрон легче чистится и его проще заменить в случае необходимости.

На самом деле не так уж и важно, какой вариант обратного клапана вы установите: покупной или самодельный. Главное, чтобы он обеспечивал надёжную защиту квартиры от неприятных запахов.

100х100, воздушный, лепестковый, прямоугольный, самодельный, бабочка, с электроприводом, прямоугольного сечения, видео-инструкция как установить в квартире своими руками, вентиляционная решетка, фото и цена

Как известно, воздух в вентиляционных каналах может двигаться в обоих направлениях, что вызывает определенные проблемы, ведь холодный зимний воздух может проникать в помещение, также как и пыль. Именно поэтому в системе должен присутствовать такой узел, как обратный клапан для вентиляции – своими руками его может поставить практически любой человек.

Благодаря ему воздух перемещается только в одном направлении, при этом возможен вариант открытия задвижки только во время работы вентилятора или вытяжки, что очень удобно.

На фото: обратный воздушный клапан для вентиляции позволяет защитить помещение от проникновения наружного воздуха

Виды устройств

Существует несколько разновидностей рассматриваемого вида клапанов, но широко используются только некоторые из них, рассмотрим их особенности более подробно:

Механизм поворотного типа	Самый простой вариант, представляющий собой блок круглого либо прямоугольного сечения, в котором на оси расположена задвижка, которая работает благодаря системе тяг и противовесов. Управление подобным устройством может выполняться как вручную, так и автоматизированным способом, можно как полностью перекрывать поток, так и регулировать его интенсивность
Обратный клапан-бабочка для вентиляции	Этот вид конструкции имеет следующее устройство: на оси, расположенной в корпусе, закреплены два лепестка, которые открываются при включении вентилятора и закрываются при прекращении его работы. Простой механизм используется очень широко в готовых узлах, включающих вентилятор и задвижку
Обратный лепестковый клапан для вентиляции	Система представляет собой ряд горизонтально или вертикально расположенных жалюзи, которые открываются при включении принудительной вентиляции. Обеспечивают качественную защиту коммуникаций и чаще всего устанавливаются на выходных отверстиях, расположенных в стенах

Клапаны могут быть как круглого, так и прямоугольного сечения, что очень удобно

Критерии выбора устройства

Чтобы вентиляция с обратным клапаном работала эффективно, необходимо учитывать целый ряд факторов и подбирать изделия с оптимальными техническими характеристиками, это важно, так как любые просчеты могут создать множество проблем.

На что следует обратить внимание при покупке

Правильный подбор клапана – гарантия отсутствия сбоев в системе воздухообмена и обеспечение оптимальных условий функционирования всех коммуникаций.

Самыми важными факторами являются следующие:

• Расчетная скорость воздушного потока в системе, защитное устройство должно открываться даже при минимальном движении воздушных масс. Это особенно актуально для естественных систем вентиляции, где тяга очень маленькая, и иногда единственным возможным вариантом для обеспечения работы является вентиляционная решетка с обратным клапаном и вытяжным вентиляторов, это простое устройство обеспечит нужную тягу.

Клапан обратный с электроприводом – для вентиляции естественного типа это может быть единственным возможным вариантом

• Очень важно, чтобы обратный клапан на вентиляцию в квартире или доме подходил по характеристикам вентилятору. Проще всего купить оба эти изделия в одном корпусе, это гарантирует правильное функционирование системы. Но если узлы приобретаются отдельно, то тяга, создаваемая вентилятором, должна обеспечивать открытие клапана.
• Еще один важный фактор – климатические особенности вашего региона. Например, устройства типа бабочка склонны к замерзанию при длительных отрицательных температурах, поэтому их лучше всего устанавливать внутри помещений, а не на выходных решетках. Это позволит избежать обмерзания и заклинивания узлов.

Совет! В некоторых помещениях трубопроводы вентиляции со временем могут засоряться и покрываться налетом, если у вас установлен клапан без электропривода, то даже небольшой слой налета нарушает баланс устройства и вызывает его неправильную работу, поэтому не забывайте периодически контролировать и очищать лепестки.

Чтобы разобраться, как установить изделие правильно, необходимо ознакомиться с рекомендациями, которые дает инструкция, прилагаемая к устройству

• Также важно учитывать и характеристики системы, проложенной в помещении. Если вентиляционный короб прямоугольный, то и корпус клапана должен быть таким же, это значительно упростит монтажные работы, иначе вам придется мастерить самодельный переходник. Также важен размер коммуникаций (чаще всего используются трубопроводы 100 на 100, но могут быть и другие варианты).

Совет! Лучше всего приобретать продукцию известных фирм, хорошо зарекомендовавших себя на рынке. Это гарантирует качество изделия и его соответствие заявленным параметрам.

Некоторые конструктивные особенности

Существует ряд нюансов, которые следует знать при выборе конкретного варианта:

• По способу установки можно выделить устройства горизонтального и вертикального типа. Первые устанавливаются на горизонтальных участках, направление открытия подбирается в соответствии с системой, второй вариант ставится на стояках, и направление воздуха в нем всегда снизу вверх.

Вертикальные клапаны оснащаются сложной системой противовесов, поэтому их цена несколько выше

• Если вы устанавливаете обратный клапан, то следует подбирать изделие с удобной системой крепления, лучше всего, если это вариант с фланцами либо хомутами
• Еще один важный нюанс – место установки конструкции, если она будет располагаться в наружной стене или рядом с ней, то лучше приобрести вариант с электроподогревом, это исключит обмерзание лопастей при отрицательных температурах и предотвратит появление конденсата в системе. Если клапан ставится изнутри, то такая опция не требуется.

Электроподогрев обеспечит работоспособность клапана при любых температурах

Вывод

Обратный клапан в системах вентиляции предотвращает проникновение в помещение холодного воздуха и пыли, позволяя сохранить оптимальный микроклимат.

Видео в этой статье поможет лучше понять особенности рассматриваемого вида устройств.

Воздушный обратный клапан на вентиляцию

Содержание:

1. Особенности установки
2. Использование в разных вентиляционных системах
3. Использование в ванной и кухне
4. Выбор обратного клапана
5. Типы промышленных устройств
6. Особенности монтажа

Для того, чтобы минимизировать возможность захода в квартиру, офис или производственный цех посторонних неприятных запахов по вентиляционным каналом рекомендуется произвести монтаж такого элемента, как обратный клапан на вентиляцию. Это устройство позволяет заблокировать движение воздушного потока при обратной тяге и способствует тому, чтобы отработанный воздух более качественно ликвидировался из помещений.

Обратный клапан для установки на вентиляцию: основные разновидности устройств и их принцип действия

Конструкция и конфигурация представленного предмета достаточно просты. Устройство оснащено лопастями, которые размещаются на одной оси с такой конфигурацией, которая позволит воздушному потоку двигаться исключительно в одном направлении. В случае, если реализуется смена движения потока, клапан закрывается. Помимо опции блокировки обратного потока, возможна регуляция приточного объема поступающих воздушных масс. Это осуществляется благодаря изменению сечения воздуховода вентиляции.

Такой продукт, как воздушный обратный клапан представлен на рынке в нескольких разных видах. Они различаются по ряду технический параметров и критерий:

• Материал. Может быть произведен из самых разнообразных материалов – от оцинкованного металла до пластмассы, предпочтение отдается в зависимости от разновидности вентиляции.
• Форма. Может быть прямоугольной либо круглой. Подобрать подходящую можно исходя из типа воздуховода – нужно обращать внимание на форму его выхода и размер сечения. Для домашнего использования изготавливаются изделия с радиусом от 50 миллиметров и выше. В производственных и промышленных нуждах, на складах могут использоваться обратные клапаны на вентиляцию, размер которых достигает одного метра в диаметре.
• Метод управления. Предмет может управляться электрически или вручную. Первый тип при установке интегрируется в систему приточно-вытяжной вентиляции и функционирует в комплексе с прочими элементами. Его работа осуществляется автоматически. Ручной клапан немного сложнее в управлении – для его использования необходимо применение задвижки или рычага.
• Пропускная способность. Величина объема воздуха, который будет проходить через элемент за определенное количество времени может быть различной. Изделия с большой пропускной способностью покупаются для производственных и промышленных цехов.
• Конструкция. Может быть изготовлен в виде мембраны, решетки, лепестка или бабочки.

Решетка – это наиболее распространённый тип устройства, который предусматривает наличие жалюзи в конструкции. При этом жалюзи способны открываться исключительно в одну сторону – это не дает возникнуть обратному потоку. Производители предлагают различные формы и дизайны решетки, установка осуществляется на выходе вентиляционного канала.

Второй по актуальности тип – это бабочкообразный клапан. Его внешний вид больше всего похож на бабочку из двух пластин, которые скрепляются между собой жесткой пружинкой. Мембранное устройство – это тонкая, но в то же время надежная заслонка, открывающаяся воздушным потоком в одном направлении. Лучшая сфера его применения – в естественных вентиляционных системах. По такому же принципу строен и лепестковый тип, с единственным отличием – заслонка закрепляется на оси и поворачивается только под напором воздушной массы.

Использование в разных вентиляционных системах

Вне зависимости от того, какой тип вентиляционной системы используется – механический или приточно-вытяжной – есть вероятность возникновения обратной тяги. Именно тип вентиляции позволит объективно ответить на вопрос: какой именно обратный клапан будет подходящим?

1. Естественная вентиляция. Для данных систем оптимальны будут устройства, которые особенно чувствительны к изменению направления потока воздуха. Для того, чтобы гарантировать высокое качество работы изделия, рекомендуется проводить монтаж единовременно с монтажом каналов. Установка воздушного обратного клапана при этом осуществляется в стенах между помещениями.
2. Приточная система. Классический вариант подобной системы снабжается решеткой забора воздуха с уличной стороны. Воздушный поток извне дома проходит процесс фильтрации, а обратный клапан в системе позволяет отрегулировать объем представленного потока. Дополнительное преимущество, которое можно получить – это сохранение должного уровня температуры в комнатах. Кроме того, монтаж элемента в систему позволит забыть о необходимости дополнительного проветривания дома, ведь уровень воздухообмена между помещениями и улицей будет достаточным.

Особое значение имеет установка элемента в такие помещения дома, как ванная комната и кухня.

Обратный клапан в условиях ванной и кухни

Установка обратного клапана на вентиляцию в условиях кухни позволяет заблокировать проникновение посторонних запахов в помещение, но при этом осуществляет качественный вывод отработанного воздуха из него. Будет одинаково эффективно функционировать как при работающей вытяжке, так и без нее. Единственное отличие – с вытяжкой воздушные массы будут выводиться оперативнее.

Если возникает желание использовать обратный клапан без вытяжки, необходимо соблюдение нескольких условий:

• воздуховоды оснащаются вентиляционными решетками с обратными клапанами для вентиляции естественного типа – с их помощью отработанный воздух потоком будет выводиться из помещения;
• необходимо особое оборудование воздуховода с наружной стороны. Здесь потребуется установка устройств для вытяжной вентиляции, которые не позволят прохладному и грязному уличному воздуху попасть в комнату для приготовления пищи.

Монтаж устройства в ванную комнату не просто прихоть, а осознанная необходимость, ведь в этом помещении чаще других наблюдается устойчивый запах сырости и возникновение плесени. Причина кроется именно в некачественном устройстве вентиляционной системы. Очень важно обеспечить эффективный вывод воздуха с высоким содержанием влаги и сохранить хороший микроклимат. Покупка и последующая интеграция обратного клапана в сеть позволит избежать попадания влаги и из других квартир и это преимущество, ведь соседи часто используют помещение для курения. Посторонние запахи, а в частности, табачный дым, больше в ванную не попадут.

Выбор клапана: на что стоит обратить внимание и чем руководствоваться?

Для того, чтобы понять какие именно воздушные обратные клапаны станут наиболее эффективным выбором, необходимо понимать на что именно обращать внимание при приобретении. Помните, что если выбор будет сделан неправильно, то качество воздуха в комнатах может заметно ухудшиться. Учитывайте следующее:

• элемент должен качественно функционировать даже в том случае, если движение воздушного потока будет совсем незначительным – это характерно для естественных систем. Из-за того, что сила тяги очень мала, иногда рекомендуется интеграция в систему также вытяжного вентилятора;
• характеристики обратного клапана должны отвечать параметрам вентилятора. К примеру, отдельные элементы системы должны совпадать по своему диаметру. Проконтролируйте, чтобы мощности вентилятора хватало для открытия клапана;
• очень значимым моментом будут условия внешней среды. Например, многие элементы не могут функционировать при условиях низких температур – обычно их монтаж производится внутри помещений;
• особенности вентиляционной системы помогут ответить на вопрос, какому типу устройства лучше отдать предпочтение. Учитывайте каждую мелочь – форма системы подскажет форму элемента, например, для прямоугольного выхода стоит подобрать устройство вентиляционного сечения. Исходя из сечения короба рекомендуется подбирать габариты предмета;
• не самый важный параметр, на который, однако, многие покупатели обращают внимание – это дизайн и цветовое решение элемента. Внешний клапан устанавливается на выходе и будет присутствовать в комнате. Стоит обращать внимание на цветовую гамму помещения и стилистику интерьера.

Если вы хотите быть полностью уверенными в качестве обратных клапанов на вентиляцию, а также в том, что они будут соответствовать заявленным требованиям, параметрам и стандартам, обращайтесь за помощью к проверенным производителям. Только надежный поставщик даст вам возможность выбрать надежное изделие и при этом позволит сэкономить денежные средства.

Типы обратных клапанов для использования в промышленных и производственных сетях

В промышленных условиях элемент может быть использовать в отопительных системах и сетях водоснабжения.

• Дисковый. В числе его особенностей низкая стоимость, простой процесс установки и низкий уровень металлоемкости. Малая пропускная способность устройства реализуются за счет его конструкции – в момент открытия дисковый затвор смещается по оси, но при этом остается в проходном сечении. Может быть применен для воды и других неагрессивных жидкостей, а также для сжатого воздуха.
• Подъемный. Его основные преимущества – прочность, надежность механизм и возможность ремонта. Качество рабочей среды для такого элемента может быть очень низкой, а установку может произвести даже непрофессионал. Ключевая особенность – это создания высокой плотности закрытия сети. Актуально его использование на трубопроводах со сжатым воздухом и в котельных.
• Шаровый. Отличительная особенность – повышенная пропускная способность. Очень плотно закрывает сеть за счет своей конфигурации – в качестве запорного механизма используется чугунный шар. Лучшим местом применения такого элемента будет вертикальная труба с направлением потока из верхней в нижнюю часть. Применяется в сетях, которые транспортируют воду, жидкости неоднородного и вязкого характера.
• Поворотный. Может использоваться в тепловых пунктах, котельных, так как невосприимчив к высоким температурам. В качестве запорного механизма применяется стальной диск, который убирается в сторону во время открытия клапана.

Монтаж устройства для дома: можно ли установить клапан в вентиляционную систему своими руками?

Если вы не обладаете опытом работы в данной сфере, лучше доверить работу профессионалам. Многие компании, которые реализуют продажу представленных типов изделий предлагают и услуги по установке, которые можно заказать при покупке. Также рекомендуется обращаться к специалистам при необходимости монтажных работ в промышленных сетях.

Однако, монтажные работы можно выполнить и своими руками. Первый вопрос, на который потребуется ответить – это место в схеме, где будет размещено устройство. Решетка с воздушным обратным клапаном будет установлена на выходе либо входе из канала. В этом случае установочные работы очень просты – решетка укрепляется посредством применения жидких гвоздей или саморезов к стене. Таким образом, воздуховодное отверстие оказывается плотно закрыто.

Если есть необходимость монтажа элемента в шахте за вентилятором, первое, что нужно сделать – ликвидировать его. Клапан вставляется в отверстие вентиляции для обозначения разметки. Корпус вытаскивается, по обозначениям разметки пробиваются отверстия для будущего крепления, после чего реализуется монтаж на бетонной стене с помощью дюбелей. Последним шагом на место устанавливается вентилятор.

Обратный клапан – это простое по своим конструктивным особенностям, но очень качественный и эффективный элемент, который позволит сохранить в помещениях здоровый микроклимат и свежий воздух.




Обратный клапан для воздушного компрессора

Корректная работа компрессорных агрегатов обеспечивается рядом технических устройств, в том числе обратным клапаном на компрессор. Деталь ограничивает поток воздуха в одном направлении и монтируется на участке между ресивером и цилиндром. Благодаря удерживанию воздуха в ресивере клапан обеспечивает плавность запуска агрегата. Без этой детали давление воздуха на поршень возрастет, и двигатель при запуске не сможет прокрутить коленчатый вал. Представленный клапан — это не единственный, но очень значимый узел компрессорного оборудования. Выбирать его следует тщательно, чтобы сохранить работоспособность более дорогостоящих комплектующих.

Принцип работы воздушного обратного клапана для компрессора следующий:

1. При запуске компрессорного оборудования воздух проходит внутрь всасывающего клапана на цилиндре в камеру сжатия, а затем сквозь выпускной клапан направляется к выходному штуцеру обратного клапана.
2. Когда давление достигнет заданного уровня, клапан с резиновым кольцом поднимается, сжимая пружину и открывая путь потоку воздуха.
3. Воздух движется внутрь корпуса и далее к выходному штуцеру, подключенному к ресиверу.
4. После отключения от сети компрессора клапан под действием воздуха из ресивера и пружины возвращается к исходному состоянию, перекрывая входное отверстие.

Разновидности воздушных обратных клапанов

Выбор обратного клапана для воздушного компрессора зависит от условий эксплуатации, выделенного бюджета и целей использования. С учетом материала изготовления, известно 3 вида клапанов.

1. Алюминиевый — самый долговечный узел, способный выдержать нагрев пропущенного сквозь себя сжатого воздуха до 200 °С. Недостатком считают высокую цену. Деталь фиксируется внутри воздуховода с помощью муфты. Направление — от цилиндра к ресиверу.
2. Пластмассовый узел отличается простой конструкцией и низкой стоимостью. Не способен работать при чрезмерных температурах, поскольку пластик плавится.
3. Латунный — устанавливается на большинство разновидностей компрессоров. Несмотря на металлическую основу, клапан не способен выдержать температуру воздуха выше 140 °С. Удобно устанавливать разборный клапан, поскольку его при выходе из строя можно частично заменить, вернув работоспособность малыми затратами.

Чтобы правильно подобрать обратный клапан к имеющемуся компрессору, измерьте размер резьбы на выходе из цилиндра. В разных агрегатах он отличается. Рекомендует продемонстрировать нашим специалистам неисправный клапан, чтобы подобрать ему достойную замену. Технические характеристики представленных в каталоге клапанов позволят найти деталь с нужным предназначением, параметрами давления и температуры. Если есть сложности с самостоятельным подбором обратных клапанов, обратитесь к нашим специалистам или оформите заявку. В ближайшее время вам сообщат цены, сроки доставки и другую необходимую информацию.

Обратный клапан воздушного компрессора: для чего он нужен, зачем он нужен и как работает.

Обратный клапан — важная часть любого воздушного компрессора. Обратный клапан воздушного компрессора можно найти практически на любом компрессоре. Обратные клапаны используются, например, в поршневых компрессорах, винтовых компрессорах и спиральных компрессорах. На многих компрессорах имеется даже более одного обратного клапана.

Назначение

Обратный клапан воздушного компрессора выполняет только одну функцию: позволяет воздуху течь с одной стороны на другую, блокируя поток воздуха в противоположном направлении.

Если вы держите обратный клапан в руке и подаете на него с одной стороны, у вас нет проблем с продувкой через него воздухом. Но, если повернуть обратный клапан, через него нельзя будет продуть воздух.

То же самое происходит внутри компрессора или системы сжатого воздуха. Как только сжатый воздух проходит через обратный клапан, он уже не может вернуться обратно.

Почему это есть

Существует так много причин, по которым обратные клапаны воздушного компрессора используются на воздушных компрессорах.И иногда на одном компрессоре может быть до 5 обратных клапанов. Все зависит, конечно, от типа, размера и марки / модели компрессора.

Как было сказано ранее, обратные клапаны пропускают воздух только в одном направлении. С помощью обратных клапанов компрессор может поддерживать давление в одних частях, а в других — без давления.

Обратные клапаны также препятствуют тому, чтобы сжатый воздух, вышедший из компрессора (в трубопровод / воздушный бак), больше не мог течь обратно в компрессор.

Где на воздушном компрессоре можно найти обратные клапаны?

Как сказано, это зависит от типа компрессора, размера и марки / модели компрессора.

Вот обзор некоторых мест, где используются обратные клапаны, и почему!

На поршневых компрессорах

На поршневых компрессорах (вы знаете, те, у которых поршень движется вперед и назад), вы найдете обратные клапаны в нескольких местах.

Во-первых, есть 2 обратных клапана или набора обратных клапанов, используемых внутри головки поршня для управления потоком воздуха из цилиндра и в цилиндр.

Воздух всасывается через впускной (обратный) клапан, когда поршень движется вниз. Когда поршень снова движется вверх, воздух сжимается и выходит из цилиндра через второй обратный клапан: выпускные клапаны.

А что было бы, если бы на входе компрессора не было обратного клапана? Воздух будет следовать по пути наименьшего сопротивления, а именно: обратно через вход компрессора! Конечно, не то, что мы хотим. Обратные клапаны следят за тем, чтобы после всасывания воздуха в цилиндр он «задерживался» и больше не мог вернуться.

Это уже два обратных клапана на вашем поршневом компрессоре! Но есть еще одно!

Где? Между компрессором и ресивером сжатого воздуха (резервуар сжатого воздуха, на котором часто устанавливается компрессор).

Эти обратные клапаны воздушного компрессора гарантируют, что после того, как воздух будет закачан в воздушный бак, он не сможет вернуться в компрессор при его отключении.

Маленький обратный клапан на воздушном ресивере
(верхняя часть). Фото: Atlas Copco

При останове труба между поршневым компрессором и воздушным резервуаром («выпускная труба») «продувается» продувочным клапаном (что еще! 😉). просто означает, что любое давление воздуха внутри этой трубы снижается до давления 0 бар (это помогает компрессору при запуске).Продувочный клапан часто встроен в реле давления.

Обратные клапаны, которые устанавливаются между этой трубой и воздушным резервуаром, обеспечивают продувку только небольшой трубы, а не всего воздушного резервуара.

На самом деле, это часто встречающаяся проблема на многих компрессорах. Если вы слышите утечку воздуха из реле давления при остановке компрессора, это значит, что реле давления не сломано! Утечка воздуха происходит через обратный клапан!

На винтовых компрессорах

Обратный клапан воздушного компрессора также используется в винтовых компрессорах.Сколько используется обратных клапанов и как они выглядят, зависит от марки и модели вашего компрессора.

Впускной обратный клапан

Обратный клапан встроен во впускной (разгрузочный) клапан винтовых компрессоров.

Этот обратный клапан используется, когда компрессор останавливается. Сжатый воздух, который все еще находится внутри компрессора, пытается найти выход, когда компрессор останавливается.

Впускной обратный клапан предназначен для предотвращения выхода сжатого воздуха (и масла!) Через впускной фильтр.

Конечно, этот обратный клапан также может сломаться или застрять, и я несколько раз видел результат этого: много масла выходит из входного воздушного фильтра!

Это похоже на то, что компрессор «рвет» … Это не очень красивое зрелище, и он дает много беспорядка, который нужно убрать!

Элемент обратного клапана на выходе

Часто другой обратный клапан устанавливается сразу под элементом компрессора. Это гарантирует, что однажды смесь сжатого воздуха и масла не сможет течь обратно в элемент компрессора при остановке компрессора.

А на выходе из воздушного компрессора есть обратный клапан. Воздух, производимый компрессором, не может попадать обратно в компрессор. Он должен идти только в одну сторону: туда, где вам нужен сжатый воздух.

Обратные клапаны сжатого воздуха гарантируют, что этого не произойдет.

Как это работает

Обратные клапаны воздушного компрессора на самом деле довольно простые детали. Хотя они могут принимать разные формы и формы, принцип в основном тот же.

Внутри обратного клапана воздушного компрессора вы найдете диск или шар (в основном шар на обратных клапанах меньшего размера) и пружину, которая давит на диск или шар.

Когда воздух движется в «допустимом направлении», он толкает диск или шар. Поскольку пружина не очень сильная, сжатый воздух раскроет диск или шар. Результат: воздух может проходить через обратный клапан.

Теперь, когда воздух пытается течь в противоположном направлении, он толкает диск или шар с той же стороны, что и пружина.Пружина и сжатый воздух работают вместе! Они толкают диск / шар в гнездо, и воздух не может проходить мимо него.

Фактически, чем выше давление, тем сильнее он толкает диск или шар в гнездо и тем меньше вероятность утечки воздуха.

Иногда обратные клапаны воздушного компрессора пропускают воздух при более низком давлении и прекращают пропускать воздух при более высоком давлении. Хотя это может показаться странным, это легко понять, если вы знаете внутреннюю работу обратного клапана!

Обратные клапаны с обратным ходом | Пневматические тормозные клапаны CDL | CDL Пневматические тормоза

Односторонние обратные клапаны

Желоб для скота с односторонними воротами позволяет коровам двигаться только в одном направлении — вперед.

Односторонний обратный клапан в пневматической тормозной системе работает точно так же — он позволяет воздуху двигаться только в одном направлении — вперед через систему.

Односторонние обратные клапаны расположены на входе в резервуары первичного и вторичного воздуха, и они являются основным средством обеспечения отказоустойчивости пневматической тормозной системы.

Их необходимо проверять в рамках предрейсового осмотра водителем.

---

Также один находится в ресивере прицепа.

Односторонние обратные клапаны на входе в первичный и вторичный резервуары в первую очередь отвечают за разделение системы на две независимые подсистемы.

Если есть утечка в любой подсистеме, односторонние обратные клапаны предотвращают утечку воздуха из подсистемы, которая все еще поддерживает давление воздуха.

Для отключения стояночных тормозов двухходовой обратный клапан предназначен для удаления воздуха из системы с более высоким давлением; поэтому пружинные стояночные тормоза не сработают автоматически в случае отказа одной из подсистем.

Простое объяснение пневматических тормозов — это революционное руководство по пневматическим тормозам для американских водителей грузовиков, автобусов, жилых автофургонов и полуприцепов. Техническая информация представлена ​​в понятном, удобном для чтения формате Эта электронная книга содержит все, что вам нужно знать, чтобы сдать лицензию коммерческого водителя (CDL) ПОДРОБНЕЕ

Обратный клапан воздушного компрессора

: как он работает, для чего он нужен и почему он существует

Обратные клапаны воздушного компрессора бывают односторонними или непроходными.Другими словами, все, что находится в линии, в которой установлен обратный клапан, может проходить через обратный клапан только в одном направлении.

Обратный клапан воздушного компрессора может быть источником проблем на воздушном компрессоре. Если вы хотите узнать больше о различных типах, о том, как они работают, где они расположены, или получить помощь в поиске и устранении неисправностей обратного клапана воздушного компрессора, эта страница поможет.

Если у вас возникли проблемы с обратным клапаном, перейдите на нашу страницу устранения неполадок.

Содержание

Что такое обратный клапан?

Обратный клапан давления воздуха можно найти практически на любом воздушном компрессоре, поскольку они являются очень важной частью успешной работы воздушных компрессоров. Они используются во многих типах поршневых компрессоров и винтовых компрессоров. Некоторые компрессоры даже содержат несколько обратных клапанов.

Они выполняют единственную функцию в системе воздушного компрессора, а именно позволяют воздуху течь с одной стороны на другую, блокируя воздух в противоположном направлении.Это позволяет сжатому воздуху проходить через обратный клапан и не имеет возможности вернуться обратно. Следовательно, они являются очень важными частями системы сжатого воздуха.

Типы обратных клапанов

Очень важно учитывать как внутренние, так и встроенные обратные клапаны, поскольку они сильно различаются по ряду причин, помимо названия.

На протяжении всей статьи я буду описывать как дальше, так и отдельные различия, а вот краткое введение.

Обратные клапаны в резервуаре

Обратные клапаны в резервуаре имеют очень явную цель предотвращения обратного потока через насос компрессора и расположены непосредственно в резервуаре, по существу, герметизируя сжатый воздух внутри резервуара (который в противном случае мог бы вытекать. разгрузочный клапан — подробнее об этом).

Обратные клапаны в резервуаре обычно имеют 1 конец с внутренней резьбой и 1 конец с наружной резьбой, как в примере ниже:

Новый обратный клапан в резервуаре для воздушного компрессора 3/8 ″ comp x 1/2 ″ MPT
• Резьба на входе воздуха : Сжатие 3/8 дюйма, диаметр которого составляет около 16/32 дюйма.
• Выходная наружная резьба: _ ”NPT, размер которой составляет около 26/32 дюйма в диаметре. Эти резьбы представляют собой наружную резьбу, которая ввинчивается в воздушный резервуар.
• Боковой порт разгрузчика: внутренняя резьба NPT 1/8 дюйма, диаметр которой составляет около 10/32 дюйма.Этот порт используется для линии разгрузки, у некоторых компрессоров его нет, если у вас нет, вы бы просто подключили этот порт.
• 1/2 NPT x 3/8 Обратный клапан сжатия
• Латунь

Цены взяты из API рекламы продуктов Amazon на:

Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Прямые обратные клапаны

Прямые обратные клапаны, да, как вы уже догадались, можно найти «на линии» на воздушной трубе / шланге. Встроенный обратный клапан не служит специально для герметизации объема резервуара, как это делает клапан резервуара, но в целом они предотвращают обратный поток так же, как и клапан.

Они, как правило, имеют оба конца с наружной или внутренней резьбой, чтобы их можно было соединять в середине участков трубопровода / шланга, как в примере ниже:

Цены взяты из API рекламы продуктов Amazon на:

Продукт цены и наличие актуальны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Как работает обратный клапан?

Как работает обратный клапан бака?

Во время работы компрессора воздух сжимается, он течет из головки насоса вниз в резервуар через обратный клапан резервуара. Поскольку обратный клапан является односторонним, как только сжатый воздух попадает в бак компрессора, теоретически единственный путь, которым он должен выйти обратно, — это через выпускную муфту, к которой вы подсоединяете воздушный шланг.

Перед обратным клапаном воздушного компрессора и обычно в том же фитинге проходит воздушная линия, которая проходит к реле давления и к разгрузочному клапану.

Когда компрессор останавливается после достижения давления отключения, когда реле давления срабатывает для отключения питания двигателя компрессора, оно обычно также переключает клапан разгрузки на открытие.

Один тип разгрузочного клапана на стороне реле давления

Краткое описание функции разгрузочного клапана заключается в том, что при выключении компрессора воздух, который может попасть в поршень в головке компрессора, выходит в атмосферу через открытое теперь разгрузочный клапан.

Работает рука об руку с обратным клапаном бака компрессора.

Для работы разгрузочного клапана должна быть открытая линия между ним и головкой компрессора. Эта линия обычно отводится от штуцера обратного клапана бака.

Обратный клапан резервуара удерживает воздух в резервуаре компрессора

Когда разгрузочный клапан открывает насос компрессора в атмосферу, если не было обратного клапана резервуара компрессора, как только компрессор остановился и разгрузочный клапан открылся, не только воздух стравливается через поршень компрессора, весь воздух в баке компрессора также будет стравливаться через разгрузочный клапан в атмосферу.

Если обратный клапан резервуара неисправен, часто можно наблюдать, как воздух выходит из резервуара вверх через насос компрессора и выходит из разгрузочного клапана.

Обратный клапан резервуара воздушного компрессора предназначен для удержания сжатого воздуха в резервуаре, чтобы он мог использоваться последующими пневматическими инструментами.

Обратный клапан пропускает воздух в воздушный резервуар

Когда компоненты компрессора работают нормально и когда реле давления определяет, что давление в резервуаре достаточно низкое (снижение давления), реле реле давления замыкается и включает компрессор мотор.

В то же время реле давления компрессора (обычно это тумблер на реле давления, но не всегда) закрывает разгрузочный клапан.

Теперь воздушный компрессор работает, воздух закачивается в воздушный бак.

Ничто из этого не может стекать по линии и из разгрузочного клапана.

Обратный клапан резервуара открыт, поскольку сжатый воздух, создаваемый насосом воздушного компрессора, превышает давление открытия обратного клапана резервуара — воздух поступает только в резервуар.

Когда давление воздуха в резервуаре снова достигает уставки давления отключения на реле давления, реле давления снова открывается, двигатель отключается, разгрузочный клапан открывается, а обратный клапан резервуара закрывается, удерживая воздух в резервуаре. бак — цикл повторяется.

Как работает обратный клапан на линии?

Во время работы воздушного компрессора воздух выходит из резервуара в линию сжатого воздуха и, если он установлен, через встроенный обратный клапан.Поскольку обратный клапан является односторонним, как только сжатый воздух попадает в компрессорную линию, теоретически единственный путь, которым он должен выйти обратно, — это через приложение с пневматическим приводом на конце вашей воздушной линии.

Проточные обратные клапаны иногда могут иметь третий порт, используемый для проверки или, если приложение требует этого, для отвода воздуха из линии.

Как и в случае обратных клапанов резервуара, встроенные обратные клапаны имеют заданное давление открытия, которое представляет собой минимальное давление на входе, необходимое для открытия обратного клапана, позволяющего воздуху проходить через него.Фактически это означает, что воздух не будет проходить через обратный клапан до тех пор, пока давление открытия не будет достигнуто между источником сжатого воздуха и обратным клапаном.

Чтобы узнать больше о размерах обратных клапанов и их размерах, ознакомьтесь с моим удобным руководством.

Зачем нужен обратный клапан?

Обратные клапаны позволяют сжатому воздуху проходить через них только в одном направлении. Это одна из многих причин, по которым обратные клапаны используются в воздушных компрессорах, поскольку они могут поддерживать давление в определенных областях компрессорной системы или нет.

В зависимости от типа компрессора, его размера и производителя один компрессор может иметь до 5 обратных клапанов. Эти обратные клапаны также могут предотвратить попадание сжатого воздуха, который вышел из компрессора по трубопроводу в резервуар для хранения, обратно в компрессор.

Если вы пытаетесь устранить неполадки обратного клапана резервуара воздушного компрессора, вам следует взглянуть на мое руководство по установке, очистке, тестированию и устранению неисправностей обратных клапанов резервуара воздушного компрессора.

Где находится обратный клапан?

Где находится обратный клапан резервуара?

Хотя это не относится к каждой марке и модели воздушного компрессора, обычное место для обратного клапана резервуара — это часть фитинга, где напорная линия насоса входит в резервуар.

На фотографии обратного клапана 40400 показаны различные порты. Порт в правом верхнем углу фотографии — это то место, где этот обратный клапан бака ввинчивается в бак.

Центральный пневматический блок обратного клапана 40400
Фото: Amazon.com

Правый нижний порт с обжимным кольцом и гайкой обычно является местом подключения линии от головки насоса. Небольшой порт, направленный вправо, обычно это линия от обратного клапана бака, которая проходит к разгрузочному клапану на компрессоре.

Иногда бывает сложно найти часть воздушного компрессора. Если у вас возникли трудности, посетите нашу справочную страницу.

Где находится обратный клапан линии?

Встроенный обратный клапан обычно располагается где-то вдоль трубопровода или шланга компрессора после того, как воздух был сжат и выпущен из ресивера, но до того, как он достигнет требуемого места применения.

Вам будет намного проще найти его, чем обратный клапан резервуара.

Расположение обратного клапана на поршневых компрессорах

На поршневых компрессорах обратные клапаны можно найти во многих местах.Как правило, внутри головки поршня используются 2 отдельных или набора обратных клапанов для управления потоком воздуха в цилиндр компрессора и из него. Воздух втягивается через обратный клапан на входе, когда поршень движется вниз внутри своего цилиндра. Когда поршень движется обратно вверх (совершает возвратно-поступательное движение), воздух сжимается и затем выходит из цилиндра через второй обратный клапан на выходе.

Есть ли какие-либо последствия отсутствия обратного клапана на входе? О да, воздух будет выходить из впускного отверстия воздушного компрессора по пути наименьшего сопротивления.Обратные клапаны имеют решающее значение для обеспечения того, чтобы после того, как воздух был втянут в цилиндр и сжат, он не мог выйти обратно через впускное отверстие, а только через выпуск.

Однако это еще не все обратные клапаны поршневых компрессоров! Также есть еще один, расположенный между компрессором и резервуаром сжатого воздуха или иначе называемый ресивером. И снова обратные клапаны работают аналогичным образом: они гарантируют, что воздух, нагнетаемый в резервуар сжатого воздуха, не может вытекать обратно из компрессора при его отключении.

Когда компрессор выключается, срабатывает продувочный клапан, снижающий давление внутри выпускного трубопровода до 0 бар. Это уменьшение помогает компрессору перезапустить весь процесс сжатия воздуха. Продувочный клапан обычно расположен на реле давления и является его частью. Обратные клапаны здесь обеспечивают продувку только небольшой выпускной трубы, а не всего воздушного резервуара компрессора.

Расположение обратного клапана на винтовых компрессорах

На винтовых компрессорах обратный клапан снова можно найти во многих местах в зависимости от марки и модели компрессора.

Винтовые компрессоры имеют обратные клапаны, встроенные в их впускной клапан, когда работа компрессора останавливается. Сжатый воздух, который все еще остается в системе, когда она останавливается, будет пытаться найти выход, впускной обратный клапан гарантирует, что этот воздух (или даже масло) не сможет выйти обратно через впускное отверстие.

Другой обратный клапан на винтовой компрессор устанавливается сразу после компонента компрессора, и, как объяснялось ранее, этот обратный клапан гарантирует, что сжатый воздух и возможная масляная смесь не попадут обратно в компрессорную секцию агрегата.

Последний обратный клапан находится на выходе из воздушного компрессора. Любой сжатый воздух, производимый системой, не должен попадать обратно в компрессор, он должен идти только в направлении накопительного бака или ресивера.

Часто задаваемые вопросы (Часто задаваемые вопросы):

Нужен ли для воздушного компрессора обратный клапан?

Да, обратные клапаны сжатого воздуха жизненно важны для работы воздушных компрессоров. Они предотвращают утечку воздуха из системы и его движение в неправильном направлении, поскольку воздух должен перемещаться только от насоса к воздушному резервуару и не может выходить из воздушного резервуара через насос компрессора или разгрузочные клапаны.Обратные клапаны имеют решающее значение для того, чтобы ваш воздушный компрессор мог правильно создавать давление.

Где находится обратный клапан на воздушном компрессоре?

Хотя это не относится к каждой марке и модели воздушного компрессора, обратный клапан может быть расположен как часть фитинга напорной линии насоса, который входит в резервуар. Например, на поршневом воздушном компрессоре вы можете найти наборы обратных клапанов внутри головки поршня для управления потоком воздуха в цилиндр компрессора и из него.

Напротив, винтовой воздушный компрессор будет проверять клапаны, встроенные в их впускной клапан, когда работа компрессора останавливается.

Что делает воздушный обратный клапан?

Их единственная функция — пропускать воздух с одной стороны на другую, блокируя движение воздуха в противоположном направлении внутри системы воздушного компрессора. Это позволяет сжатому воздуху проходить через обратный клапан и не может вернуться к разгрузочному клапану и, возможно, в атмосферу.

Что такое обратный клапан на воздушном компрессоре?

Когда разгрузочный клапан открывает насос компрессора в атмосферу, если бы не было обратного клапана бака компрессора, как только компрессор остановился и разгрузочный клапан открылся, не только воздух стекал бы через поршень компрессора, все воздух в баке компрессора также будет стравливать выпускной клапан в атмосферу.

Таким образом, обратный клапан по существу останавливает выпуск воздуха из компрессора.

Как работает обратный клапан?

Поскольку обратный клапан пропускает поток только в одном направлении, его работа зависит от перепада давления. Они требуют более высокого давления на входе клапана, чем на стороне выхода, чтобы клапан мог открыться. Когда давление на стороне выхода выше (или давление на стороне входа недостаточно высокое), клапан закрывается. Обеспечение невозможности обратного потока сжатого воздуха под высоким давлением.

---

Страницы с дополнительной информацией:

Как купить запасной обратный клапан резервуара компрессора

Обратные клапаны компрессора: что они делают и почему выходят из строя

Опубликовано: 7 февраля 2019, автором [email protected]

Обратные клапаны компрессора выполняют важную функцию, жизненно важную для работы системы сжатого воздуха.Расположенный между компрессором и резервуаром воздушного ресивера или главным коллектором, обратный клапан предназначен для предотвращения утечки воздуха из резервуара или коллектора и обратно во впускную линию при отключении компрессора. Между тем, разгрузочные клапаны позволяют воздуху выходить из линии компрессора, чтобы снизить нагрузку при запуске.

Обратный клапан обычно состоит из клапанного механизма, который удерживает коллектор герметичным, когда в коллекторе давление выше, чем на стороне компрессора. В результате такой конструкции неисправный обратный клапан может иногда протекать при более низких давлениях, но не при более высоких давлениях.Фактически, утечки часто могут быть связаны с неисправным обратным клапаном.

Так что же происходит с компрессорами, когда их обратные клапаны выходят из строя?

Неисправность обратного клапана может вызвать не только утечки, но и сам компрессор. Если обратный клапан выходит из строя в открытом положении, он может позволить воздуху просачиваться обратно из коллектора в компрессор, когда он не работает. Это, в свою очередь, может вызвать вращение компрессора в обратном направлении, что приведет к его повреждению. Однако чаще всего мы видим, как обратные клапаны выходят из строя, когда они закрыты.Когда это происходит, заедание клапана может вызвать неконтролируемое повышение давления, что в конечном итоге приведет к скачку давления в компрессоре.

Хорошая новость в том, что вы можете предпринять шаги, чтобы снизить вероятность отказа обратного клапана в вашей системе сжатого воздуха.

Для начала важно выбрать обратный клапан подходящего размера в зависимости от его ориентации (вертикальной или горизонтальной), условий потока вашего компрессора и типа среды (воздух или другой газ).Ваша система сжатого воздуха также должна быть оснащена фильтрами, чтобы в линиях компрессора и обратных клапанах не было мусора. Наконец, обязательно проводите плановое техническое обслуживание клапанов системы и линий компрессора. Это включает промывку системы, разборку клапанов для проверки на наличие коррозии и замену поврежденных клапанов при необходимости.

В Case Controls мы можем помочь вам в обслуживании вашей системы сжатого воздуха, чтобы предотвратить отказы обратных клапанов и другие общие проблемы с производительностью. Чтобы узнать больше об услугах поддержки на месте и удаленной поддержке, которые мы предлагаем, позвоните нам по телефону (812) 422-2422 или свяжитесь с нами через Интернет сегодня.

в рубрике: Новости

Теги: Обратные клапаны, Системы сжатого воздуха, Техническое обслуживание компрессора, Скачки компрессора

Производитель пневматических обратных и шаровых кранов

Клапан

US Пневматические обратные клапаны и полнопроходные шаровые клапаны широко используются в системах осушителя сжатого воздуха и могут использоваться в любой системе трубопроводов сжатого воздуха, где желательно меньшее падение давления. Они также используются для изоляции компрессорных агрегатов от трубопроводов системы и от самих трубопроводов распределенной системы.Как и в случае с большинством трубопроводных систем, важно поддерживать низкие перепады давления и турбулентность.

Клапаны системы сжатого воздуха

Пневматические обратные клапаны

Полнопроходные пневматические обратные клапаны

производятся для обеспечения большего потока и меньшего падения давления, чем обычные обратные клапаны. Наша конструкция обратного клапана с шарниром из эластомера выводит характеристики на совершенно новый уровень за счет устранения ограничивающего седла клапана и значительного увеличения открытого сечения клапана и коэффициента расхода (Cv).

Пневматические шаровые краны

Наши полнопроходные пневматические шаровые краны имеют открытые пути потока, что снижает турбулентность и шум. Они идеально подходят для применения в вакуумных насосах, системах сжатого воздуха и газа, а также в системах водоснабжения, где желательны низкие потери напора и устранение гидроудара.

Быстрая доставка пневматических обратных клапанов

Мы храним обширный инвентарь пневматических шаровых кранов, деталей и компонентов из самых разных материалов, чтобы мы могли быстро удовлетворить ваши потребности.Клапаны обычно собираются и тестируются в течение 1-2 дней после получения заказа.

Клапан сжатого воздуха — особенности и преимущества

Наши пневматические обратные клапаны обладают впечатляющими преимуществами по сравнению с конкурирующими конструкциями.

• Самый низкий перепад давления в отрасли
• Доступны из нержавеющей стали 316, углеродистой стали, чугуна, латуни, алюминия
• Большинство клапанов из углеродистой стали имеют покрытие из дихромата цинка
• Наружная и внутренняя NPT, межфланцевый, рифленый и гладкий, API и т. Д.
• Простота установки, бесшумная работа
• Содержание США, соответствие ARRA
• Наши обратные клапаны уменьшают гидравлический удар
• Каждый клапан проверяется перед отправкой

Полные технические данные для пневматических обратных клапанов

Технические данные, включая доступные материалы, размеры, покомпонентное изображение, номера деталей и описания, стандартные модели, Cv клапана, кривые потери давления и другую информацию об этих пневматических обратных клапанах, доступны в наших брошюрах.Посетите страницы наших продуктов по ссылкам ниже.

Нажмите здесь, чтобы запросить ценовое предложение, или позвоните нам по телефону 1-410-789-0999

Запросите ценовое предложение или позвоните нам по телефону 1-410-789-0999

Обратный клапан резервуара компрессора

Каждый воздушный компрессор с резервуаром и разгрузочным клапаном имеет обратный клапан резервуара компрессора.

Если у вас была возможность прочитать страницу о разгрузочном клапане воздушного компрессора на этом сайте, вы уже начали понимать, почему обратный клапан резервуара компрессора важен для разгрузочного клапана и для правильной работы вашего воздуха. компрессор.

Где находится обратный клапан бака компрессора?

Где находится обратный клапан бака компрессора на вашем воздушном компрессоре? Обычно он расположен на резервуаре компрессора, где линия от головки насоса достигает резервуара.

На фото выше обратный клапан бака виден в красном круге. Воздухопровод, входящий в обратный клапан слева, направляет воздух от насоса в бак компрессора. Воздухопровод, идущий вверх и вправо, подсоединен к разгрузочному клапану компрессора.

Обратный клапан вашего резервуара может выглядеть не так, как на фотографии, и на многих современных воздушных компрессорах типа «сделай сам» весь насос и секция управления могут быть полностью закрыты, и вы даже не сможете их увидеть. где воздуховод от головки насоса входит в резервуар. Тем не менее, именно там обычно находится обратный клапан резервуара компрессора, где линия от насоса достигает резервуара.

Что делает обратный клапан бака компрессора?

Другое название обратного клапана — это односторонний клапан, и это то, что делает обратный клапан резервуара.

Ранее я упоминал, что он работает рука об руку с разгрузчиком. Разгрузочный клапан периодически открывает линию от головки насоса к атмосфере с целью удаления воздуха, скопившегося над поршнем.

Если бы обратный клапан бака не был в этом контуре, при открытии разгрузочного клапана весь воздух из бака компрессора также стекал бы через разгрузочный клапан в атмосферу. Давление в резервуаре упадет, компрессор запустится, а затем он закачивает резервуар до уставки давления отключения, компрессор остановится, разгрузочный клапан откроется реле давления, и снова все воздух из бака вытечет наружу.

Обратный клапан резервуара предотвращает этот бесконечный цикл, удерживая воздух в резервуаре после того, как насос компрессора закачал его туда, даже когда разгрузочный клапан открыт в атмосферу.

Как выглядит обратный клапан бака моего компрессора?

После снятия с воздушного компрессора обратный клапан бака компрессора может быть похож на тот, что показан на фотографии ниже.

В этом типичном обратном клапане резервуара маленький яркий штуцер с наружной резьбой слева — это место, где соединяется линия, ведущая к разгрузочному клапану.Часть этого обратного клапана над красной резьбой вставляется в резервуар. Воздуховод от головки насоса должен быть подключен к входному отверстию, которое не видно в нижней части этого одностороннего клапана.

Неисправный или плохо работающий обратный клапан бака компрессора иногда является проблемой для владельцев воздушных компрессоров. См. Информацию на вкладке «Устранение проблем с компрессором».

Комментарии или вопросы по обратному клапану бака воздушного компрессора приветствуются, используя форму ниже.

Сообщите своим друзьям об этой странице:

Обратные клапаны | Пневматические обратные клапаны

Обратные клапаны — чрезвычайно простые устройства, но они служат важной цели во многих пневматических цепях.Обычно используемые в системах, где обратный поток не допускается, обратные клапаны представляют собой двухходовые клапаны, которые обеспечивают свободный поток в одном направлении и блокируют поток в противоположном направлении. Их также можно использовать в качестве байпасных клапанов, позволяя среде окружать такие компоненты, как игольчатые клапаны, которые ограничивают поток в обоих направлениях.

Пневматические обратные клапаны работают с потоком воздуха и рассчитаны на заданное давление открытия, которое является минимальным давлением, необходимым для работы клапана. Поскольку они являются самоавтоматизированными, пневматические обратные клапаны не требуют помощи для открытия или закрытия и будут продолжать работать без ручного оператора, электричества или других внешних средств управления.Пневматические обратные клапаны обычно используются в вакуумных прерывателях, паропроводах, градирнях, системах отопления, вентиляции и кондиционирования воздуха, отстойниках, нагнетательных насосах, котлах и многом другом.

Общие области применения обратных клапанов включают:
• Промышленные процессы, включая гидравлические системы на химических и энергетических установках
• Применение в авиакосмической отрасли, включая гидравлические системы самолетов
• Приложения, в которых несколько газов смешиваются в один поток
• Спринклеры для полива и системы капельного орошения
• Домашние системы отопления
• Системы сбора дождевой воды, подключенные к основному водопроводу

Пневматические обратные клапаны для проточной и байпасной систем

Для удовлетворения потребностей вашего приложения Pneumadyne производит различные обратные клапаны с резьбой, зазубринами и вставными -подключить порты.Наши прочные клапаны имеют давление открытия 0,1 и 0,5 фунта на квадратный дюйм, что позволяет быстро пропускать поток через выходной порт.

Характеристики:
• Разнообразие вариантов подсоединения
• Низкое давление открытия
• Никелированный методом химического восстановления для обеспечения устойчивости к коррозии
• Прочная латунная конструкция
• Компактный встроенный или присоединительный монтаж
Запросите предложение на пневматические обратные клапаны сегодня или свяжитесь с нами, чтобы запросить дополнительную информацию. Обратные клапаны

с различными вариантами портов для удовлетворения ваших требований

Pneumadyne предлагает пневматические обратные клапаны с несколькими вариантами портов для удовлетворения потребностей вашего приложения.Каждый пневматический обратный клапан доступен с различными конфигурациями входного и выходного порта и с диапазоном расходов. Наши варианты обратных клапанов включают:
• Обратные клапаны входного порта с зазубринами: латунь с никелированным покрытием, нанесенная методом химического восстановления, доступна с несколькими вариантами подключения. Рабочее давление до 125 фунтов на квадратный дюйм и расход от 2,5 до 9,5 стандартных кубических футов в минуту при 125 фунтах на квадратный дюйм.
• 10-32 Обратные клапаны входного порта: Обратные клапаны из латуни, покрытые химическим никелем для устойчивости к коррозии, и несколько вариантов подключения.Рабочее давление от 0 до 125 фунтов на кв. Дюйм и расход от 2,5 до 9,5 стандартных кубических футов в минуту в зависимости от выбранного клапана.
• 10-32 (F) Обратные клапаны входного порта: Вариант исполнения из нержавеющей стали или латуни с химическим никелированием. Имеет компактные варианты монтажа в линию или порт с рабочим давлением от 0 до 125 фунтов на квадратный дюйм и расходом 9,5 стандартных кубических футов в минуту при 125 фунтах на квадратный дюйм.
• Обратные клапаны входного порта 1/8 NPT (F): предлагаются из нержавеющей стали или латуни с химическим никелированием. Доступны несколько вариантов подключения с рабочим давлением до 125 фунтов на квадратный дюйм и расходом от 24.От 5 до 31,5 стандартных кубических футов в минуту при 125 фунтах на кв. Дюйм.
• Обратный клапан входного порта 1/8 NPT: Изготовлен из прочной латуни, покрытой химическим никелированием для обеспечения устойчивости к коррозии. Отличается низким давлением открытия, рабочим давлением до 125 фунтов на квадратный дюйм и расходом от 24,5 до 31,5 стандартных кубических футов в минуту при 125 фунтах на квадратный дюйм.
• Обратные клапаны с пилотным управлением: имеют покрытие для обеспечения устойчивости к коррозии и имеют низкое давление открытия для ускорения потока к портам. Рабочее давление до 150 фунтов на квадратный дюйм и расход от 5,2 до 22 стандартных кубических футов в минуту при 100 фунтах на квадратный дюйм.

Производство пневматических компонентов и систем

Pneumadyne — производитель стандартных миниатюрных пневматических клапанов, включая обратные клапаны, игольчатые клапаны и многое другое. Мы также можем помочь вам с проектированием и проектированием индивидуальных пневматических компонентов или полных пневматических систем управления.

No related posts.
