Выключатель электрический одноклавишный: Одноклавишный выключатель

Одноклавишный выключатель

При монтаже или ремонте домашней электропроводки неизбежно возникает необходимость в установке или замене выключателей света. Такие работы не представляют особенной сложности и вполне могут быть выполнены неспециалистом, имеющим понятие о том, что представляет собой схема подключения светильника и каких правил электробезопасности следует придерживаться при ее монтаже. Именно поэтому перед тем как приступать к выполнению подобных работ следует предварительно разобраться, как подключить выключатель света.

Применение одноклавишных устройств целесообразно в тех случаях, когда необходимо организовать коммутацию провода, через который получает питание одна лампочка или светильник. Если нужно подключить люстру, имеющую в своем составе большое количество светильников, то лучше использовать многоклавишное устройство. Другим случаем, в котором предпочтительнее использовать двух- или трехклавишные выключатели является ситуация, когда с помощью такого устройства необходимо обеспечить включение лампочек в разных помещениях, например, в коридоре, ванной и туалете.

Необходимые инструменты и материалы

Перед тем, как приступить к работам по установке одноклавишного выключателя, необходимо позаботиться о наличии таких инструментов и расходных материалов:

1. Выключатель.
2. Подрозетник.
3. Светильник с лампой.
4. Изолента.
5. Нож для зачистки изоляции.
6. Индикаторная отвертка.

В том случае, если до установки коммутационного устройства не сделана разводка проводов и не выполнен монтаж подрозетника, придется запастись такими дополнительными инструментами и материалами:

1. Алебастр.
2. Шпаклевка.
3. Распределительная коробка. Эта деталь нужна только тогда, когда необходимо смонтировать новую проводку в помещении. В противном случае нужно просто найти ближайшую установленную коробку и через нее подключить светильник и выключатель.
4. Перфоратор.
5. Емкость для размешивания шпаклевки.
6. Болгарка с кругом по бетону.
7. Стремянка.
8. Шпатель.
9. Провода.

Виды одноклавишных выключателей

По способу установки различают два вида таких устройств: внутренний и накладной. Их принцип действия не имеет различий и заключается в том, что при нажатии на клавишу происходит замыкание или размыкание электрической цепи.

Изделие накладного типа используется главным образом в помещениях с деревянными стенами. Его главное достоинство – это предельная простота установки. Такое устройство легко может быть применено в качестве временного выключателя, который устанавливается с целью избежания масштабных ремонтных работ, чреватых большими финансовыми затратами.

Встроенная модель, несомненно, выглядит более компактной и эстетически привлекательной, чем ее предыдущий аналог. Однако для ее установки необходимо обеспечить скрытую проводку. Такие работы предусматривают необходимость штробления стен для прокладки электрических проводов, что чревато большим количеством пыли и повреждением облицовки стен. Именно поэтому установку встроенных розеток и выключателей стараются совместить с выполнением ремонтных работ в квартире.

Внутреннее устройство одноклавишного выключателя

Одноклавишный выключатель состоит из следующих основных частей:

• Рабочий механизм. Является основной частью устройства. Он включает в себя привод клавиши, установленный на металлической рамке. Для крепления всей конструкции в подрозетнике рамка имеет пару раздвижных лапок. Подключение электрических проводов осуществляется через специальные контакты. Установка рабочего механизма выполняется таким же образом, как и монтаж электрической розетки.

• Пластиковая клавиша. Служит для удобства включения и отключения контактов устройства.
• Декоративная рамка. Этот элемент изготавливается из диэлектрического материала и выполняет также функцию защиты от поражения электрическим током. Рамка может крепиться к основной части с помощью пластиковых защелок или металлических болтов.

Несколько более сложным является устройство выключателя с подсветкой, который обладает неоспоримым преимуществом – его отлично видно в темноте.

Такая функция не только избавляет человека от необходимости шарить в потемках в поисках выключателя, а и дает возможность использовать это устройство в качестве своеобразного ночника.

Различают также модульные и влагозащищенные выключатели. Модульные устройства предназначены для установки в кабель-канал и применяются главным образом для подключения светильников в офисных помещениях. Что касается влагозащищенных моделей, то их использование целесообразно в помещениях с повышенной влажностью воздуха, например, в санузлах, ванных комнатах или на улице при подключении наружных светильников.

Схема подключения одноклавишного выключателя

Главным правилом, которое должно соблюдаться при монтаже коммутационных устройств, является необходимость их установки на фазном проводе. Другими словами, при отключении с помощью такого устройства лампочки, светильника или другого потребителя на его входе пропадает фаза. Это дает гарантию защиты от случайного поражения электрическим током в случае нарушения изоляции электропроводки или при касании открытых токоведущих частей.

Если выключатель подключен правильно, то при его отключении можно безо всякого риска менять перегоревшие лампочки и выполнять работы по техническому обслуживанию светильника.

Установка выключателя света выполняется по схеме, которая представлена на рисунке.

Как видно из схемы, никаких сложностей правильное подключение выключателя света не вызывает. На рисунке также указан заземляющий провод, идущий через распределительную коробку к светильнику. В электрических проводках домов старой постройки такой проводник может отсутствовать.

Для правильного соединения проводов в распределительной коробке лучше лишний раз проверить чтобы проводник, идущий через выключатель к светильнику, был именно фазным. Сделать это проще всего с использованием обыкновенной индикаторной отвертки.

Несколько более сложной является проходная схема подключения одноклавишного выключателя, которая используется для обеспечения удобства пользования освещением, например, в длинных коридорах или для подключения наружных светильников.

Пользуясь этой схемой, можно обеспечить включение и выключение таких светильников при помощи двух расположенных в разных местах выключателей.

Как видно из схемы, в ней предусмотрено два различных пути прохождения тока через два установленных в цепи выключателя. Питание светильников осуществляется только в том случае, если контакты выключателей замыкают проводники одной и той же ветви. Этого может быть сделано путем изменения положения клавиши любого из них.

Порядок выполнения работ по установке

Перед установкой выключателя необходимо сделать прокладку электрических проводов, соединяющих светильник, распределительную коробку и сам выключатель.

Если монтируется устройство встроенного типа, то нужно предварительно установить подрозетник, выпустив из него примерно 10 см провода. Это должно быть сделано для удобства подсоединения провода к контактам выключателя.

Установка подрозетника (коробки) осуществляется таким же образом, как и в случае с подключением электрической розетки. После высверливания углубления в стене подрозетник закрепляется в нем при помощи алебастра.

Если все подготовительные работы уже сделаны, то можно приступать к установке выключателя.

Пошаговая инструкция по правильной установке одноклавишного выключателя выглядит следующим образом:

1. Обесточить электрическую сеть. Сделать это можно при помощи автомата или пробок, расположенных на вводном щитке.
2. Снять клавишу. Она крепится к элементам рабочей части с помощью пластиковых пазов. Поэтому этот элемент может быть снят пальцами без особенных усилий.
3. Снять защитную рамку, которая в большинстве случаев крепится к рабочему механизму двумя винтами.
4. Очистить концы провода, предназначенные для подсоединения к клеммам выключателя, от изоляции. Если в рабочей части устройства предусмотрено подключение проводов с помощью болтового соединения, то нужно освободить от изоляции примерно 1 см каждого провода. В том случае, если используются самозажимные контакты, достаточно будет 0,5 см.
5. Подсоединить концы провода к контактам выключателя. При этом следует обратить внимание на их правильное соединение в соответствии с маркировкой контактов. Во многих моделях этих устройств используется обозначение L или 1 для входящего и 3 или стрелка для выходящего провода. При затягивании болтов нужно рассчитывать усилие таким образом, чтобы не повредить контакты. Особенно это актуально для дешевых моделей выключателей. Следует также обратить внимание на то, что под болтами не должно оказаться изоляции проводов, поскольку это может привести к перегреву и даже разрушению мест соединения.
6. Установить рабочий механизм в подрозетник. Для этого применяются раздвижные лапки или специальные винты. При монтаже такого устройства важно не перепутать местами его верхнюю и нижнюю часть. Правильно установленный выключатель находится во включенном положении при нажатии на верхнюю часть клавиши. Чтобы определить, при каком из состояний рабочего механизма замыкается цепь, достаточно сделать несколько пробных включений и отключений. Для включения механизма нужно приложить некоторое усилие, а при отключении достаточно слегка коснуться клавиши – специальная пружина помогает быстрее разорвать электрическое соединение.
7. Установить защитную рамку. Чтобы добиться правильного расположения рамки можно воспользоваться строительным уровнем.
8. Установить клавишу.

При установке выключателя с подсветкой все работы выполняются таким же образом, как и при подключении обыкновенного устройства. Единственным отличием является необходимость присоединения к контактам выключателя небольшой электрической цепи, состоящей из токоограничивающего резистора и неоновой лампочки или светодиода.

Принцип действия такой подсветки достаточно прост. Благодаря большому сопротивлению резистора при замкнутых контактах выключателя электрический ток практически не проходит через светодиод. Зато при размыкании рабочих контактов выключателя цепь подсветки становится единственным путем, через который возможно прохождения тока.

Следует заметить, что при выборе коммутационного устройства, предназначенного для работы с энергосберегающими лампами, нужно обращать внимание на элементы подсветки. Если в ней используется светодиод, то лампа в светильнике может немного мигать в выключенном состоянии.

Правила электробезопасности при установке выключателей

Чтобы избежать поражения электрическим током в процессе монтажа и эксплуатации выключателя света, необходимо четко придерживаться следующих правил:

1. Не работать под напряжением. Перед выполнением любых действий с электрической проводкой необходимо отключить автомат на вводе в квартиру. Единственный случай, при котором может понадобиться его включение, это определение фазного и нулевого провода в распределительной коробке.
2. Правильное подключение устройства должно быть сделано так, чтобы при его работе размыкался фазный провод.

Таким образом, установка одноклавишного выключателя света не представляет особенной сложности. Для правильного монтажа подобных устройств не нужно обладать огромным опытом или каким-то специальным мастерством. Вместе с тем, к любым работам, проводимым в электрической проводке квартиры, следует относиться чрезвычайно ответственно.

Выключатель электрический — все модели, каталог, цены, наличие, доставка по РФ

Сложно представить себе помещение, в котором с той или иной частотой находятся люди, не оснащенное выключателем. Выбор простого, на первый взгляд, устройство, которым люди пользуются на уровне условных рефлексов, может доставить определенные трудности. Далее попробуем разобраться в конструктивных, функциональных и декоративных особенностях выключателей.

Первое, на что необходимо обратить внимание — максимально допустимая нагрузка. Если в процессе эксплуатации электрический выключатель любого типа будет подвергаться слишком большой нагрузке, то он может оплавиться и выйти из строя и даже воспламенится. Поэтому, перед выбором выключателя, необходимо подсчитать суммарную мощность всех управляемых элементов и сопоставить ее с максимально допустимой нагрузкой. Для применения в бытовых целях будет вполне достаточно моделей, рассчитанных на 10-16 А.

Типы механизмов

Внешне все выключатели, так или иначе, схожи между собой. Однако под декоративной накладкой могут скрываться механизмы разных типов. Для обозначения каждого типа используется несколько понятий из бытового и профессионального лексикона. То, что обыватели зовут «обычным выключателем» в профессиональной терминологии обозначается как двухпозиционный ключ. Этот механизм предназначен для замыкания/размыкания проводника. Двухполюсный выключатель — это два двухпозиционных ключа на одном суппорте, или «сдвоенный двухпозиционный ключ».

Проходной выключатель, используемый для управления светом из нескольких мест — это двухпозиционный переключатель. Еще его называют перекидным. Сдвоенный вариант двухпозиционного переключателя в быту зовется перекрестным. Переключатель отличается от ключа тем, что не просто замыкает и размыкает цепь, а коммутирует между собой разные ее участки, переключая напряжение с одного на другой.

Особняком стоят выключатели кнопки. Фактически, это отдельный тип механизма (нормально разомкнутый ключ). На современном рынке появляется все больше предложений кнопочных выключателей. Наиболее распространены подпружиненные выключатели кнопки в управлении системами жалюзи и устройстве дверных звонков, но некоторые модели могут использоваться и для управления освещением.

Для управления одним источником света могут использоваться как ключи, так и переключатели. Если же необходимо устроить управление освещением, скажем, крыльца возле входной двери из двух мест, тогда необходимо использовать проходной выключатель (двухпозиционный переключатель). В случаях, когда необходимо обеспечить управление светом из трех мест, скажем, в начале, середине и конце длинного коридора, то тогда понадобится два проходных и один перекрестный выключатель. То есть, тип механизма необходимо учитывать при потребности управления светом из нескольких мест.

Монтажные особенности

Кроме типа используемого механизма бытовые электрические выключатели классифицируются и по способу монтажа. Они могут быть встраиваемыми и накладными. Первые служат для установки в монтажные коробки, помещенные в технологические углубления в стене. То есть, предназначены для использования в электросетях, проложенных скрытым способом.

Накладные модели оснащаются собственным корпусом и крепятся непосредственно к поверхности. Они служат для монтажа в электросети, проложенные скрытым способом. Выбор типа монтажа всецело зависит от типа электросети объекта.

Также, разные модели выключателей оснащаются различными типами зажимов на контактных клеммах. Механизмы зажимов делятся на винтовые и безвинтовые. Существенной разницы между ними нет, только первые обеспечивают более надежную фиксацию токоведущих жил на основе алюминия и отличаются более высокой скоростью монтажа. Вторые, в свою очередь, не теряют силу фиксации под воздействием высоких температур перегрузок. Впрочем, правильно подобранный выключатель вряд ли будет подвергаться перегрузкам, поэтому выбор типа зажимов в большей степени зависит от собственных предпочтений.

Конструктивные особенности выключателей

Количество и конфигурация органов управления также разнятся. Количество в большинстве моделей составляет от одного до двух. Существуют модели с тремя клавишами, но они не так распространены и применяются только в специфических случаях. Необходимое количество клавиш зависит от особенностей управляемых потребителей. Для сложных светильников с тремя и более осветительными элементами можно применять двухклавишные модели, позволяющие управлять сегментами цепи, для сложных цепей подойдут трехклавишные модели или блок управления, собранный из одинарных моделей под одной рамкой.

Наиболее распространенная конфигурация органов управления — клавиши. Они представляют собой широкие пластиковые накладки на качающийся механизм. Отчетливый и звонкий щелчок — признак качественного механизма. Кроме клавишных существуют еще поворотные (роторные) и рычажковые (тумблерные). В первом случае переключение положений происходит при помощи поворота ручки. Рычажковые выключатели имеют механизм, похожий на клавишные, но в качестве органа управления выступает удлиненная ручка. Функционально органы управления не отличаются, поэтому выбирать их можно исходя из собственных предпочтений.

Кроме того, выключатели оснащаются подсветкой или индикацией. Важно понимать, что эти два понятия — не одно и тоже. Подсветка работает, когда выключатель находится в выключенном положении и призвана облегчать его поиски в темноте. Индикация, в свою очередь, показывает, когда управляемая цепь замкнута. То есть, подсветка будет полезной опцией в любом случае, а индикация пригодится, если потребитель находится вне пределов видимости в непосредственной близости от выключателя. Также индикация полезна в случае, если потребитель управляется несколькими выключателями. При таком применении ни один из выключателей не имеет четкого выключенного или включенного положения.

То есть, для выбора правильного выключателя понадобится учитывать допустимую нагрузку на него, тип необходимого механизма и его конструктивные особенности. Кроме того, для эксплуатации в условиях повышенной влажности или вне пределов помещения понадобится приобретать защищенные влагоустойчивые модели.

Выключатели одноклавишные для открытой проводки, цена

Комплектация назад

Механизм 17 Съемная рамка 6 1 выключатель, 1 блок управления 1 выключатель, 2 блока управления 1 выключатель, 3 блока управления 2 выключателя, 1 блок управления 2 выключателя, 2 блока управления 2 выключателя, 3 блока управления Без рамки Без саморезов Без уравнивания потенциалов Коробка, крышка Моноблок с рамкой Монтажная пластина Саморезы Суппорт Уравнивание потенциалов

Показать ещёСкрыть

Схемы подключений выключателей | elesant.

ru



Вступление

Здравствуйте Уважаемые читатели сайта. В этой статье представляю схемы подключений выключателей. И речь пойдет не только о простом одноклавишном выключателе. Здесь можно посмотреть электросхемы подключения проходных выключателей, подключение диммера, дистанционные выключатели и всего 18 электросхем подключений.

Содержание размещенных электросхем

1. Диммер;
2. Диммер с динстационным управлением;
3. Выключатель без задержки отключения;
4. Выключатель с задержкой отключения;
5. Выключатель двухклавишный проходной;
6. Выключатель одноклавишный;
7. Выключатель одноклавишный с подсветкой;
8. Выключатель 2-х клавишный;
9. Выключатель 2-х клавишный с подсветкой;
10. Выключатель одноклавишный проходной;
11. Выключатель проходной с подсветкой;
12. Выключатель 2-х фазный;
13. Переключатель проходной;
14. Переключатель проходной с подсветкой;
15. Выключатель одноклавишный: 1 вход 3 выхода;
16. Выключатель одноклавишный: 3 входа 3 выхода;
17. Выключатель трехклавишный: 1 вход 3 выхода;
18. Выключатель трехклавишный: 3 входа 3 выхода.

Диммер

Диммер это установочное устройство, используемое для регулировки света. По русскому это называется светорегулятор. Иногда его называют вариатор. Это французский вариант названия.

Диммер с дистанционным управлением

Управление освещением можно производить с расстояния от места установки диммера.

Выключатель без задержки отключения

Простой одноклавишный выключатель, работающий по принципу расцепителя. Нажимаешь клавишу цепь прерывается, свет выключается.

Выключатель с задержкой отключения

Благодаря установленному в выключателю реле, отключение света происходит с небольшой задержкой.

Выключатель двухклавишный проходной

Проходной выключатель это установочное устройство, которое позволяет управлять освещение из различных мест независимо друг от друга. По одному не устанавливаются, только в паре или тройке. Двухклавишный выключатель объединяет в себе два одноклавишных проходных выключателя.

Пример установки двухклавишного проходного выключателя: Двухклавишный проходной выключатель устанавливается в холле дома. Он включает свет, например, в холле вместе с лестницей и на кухне. Управлять освещением можно независимо из кухни и с лестницы.

Выключатель одноклавишный

Это простой одноклавишный выключатель, предназначенный для отключения, включения светильника.

Выключатель одноклавишный с подсветкой

Одноклавишный выключатель, предназначенный для отключения, включения светильника. В выключенном состоянии работает светодиодная подсветка, хорошо видимая в темноте.

Выключатель 2-х клавишный

Двухклавишные выключатели позволяют управлять освещением комнаты, разделенным на две части.

Выключатель 2-х клавишный с подсветкой

При выключении двухклавишного выключателя включается светодиодная подсветка кнопок выключателя.

Выключатель одноклавишный проходной

Электросхема подключения проходного одноклавишного выключателя в паре. По одному проходные выключатели не устанавливаются.

Пример: Длинный коридор. По краям коридора устанавливаются два проходных выключателя. Вы заходите в коридор, включаете в нем свет первым проходным выключателем. Проходите, коридор и выключаете свет вторым проходным выключателем. Тоже самое можно сделать в обратном направлении.

Переключатель проходной с подсветкой

В выключенном состоянии включается подсветка кнопок выключателя.

Выключатель 2-х фазный

Электросхема одновременного отключения фазного и нулевого проводов

Переключатель проходной

Эта электросхема позволяет включить свет в одном месте, а выключать с двух разных мест независимо друг от друга. Например: Включаете свет на входе в спальню, а выключаете либо с одной стороны кровати, либо с другой.

Переключатель проходной с подсветкой

Выключатель одноклавишный: 1 вход 3 выхода

Выключатель одновременного управления тремя электрическими цепями.

Выключатель одноклавишный: 3 входа 3 выхода

Выключатель одновременного управления тремя электрическими цепями при электропитании 380 Вольт.

Выключатель трехклавишный: 1 вход 3 выхода

Электросхема одновременного управления тремя линиями освещения

Выключатель трехклавишный: 3 входа 3 выхода

Каждая клавиша отключает, включает отдельную фазу. На этом все! Относитесь к электрике с почтением!

©Elesant.ru

Читайте другие статьи раздела



одноклавишные, двухклавишные и трехклавишные выключатели

В серии электроустановочных изделий Florence 7 видов выключателей. Зачем нам столько? Давайте разберемся, какие бывают выключатели света и где они применяются?

Выключатели можно разделить по количеству клавиш на одно-, двух- и трехклавишные.

Одноклавишный выключатель включает и выключает свет, разрывая одну электрическую цепь. Это самый популярный механизм среди всех выключателей света.

Двухклавишный выключатель управляет двумя отходящими электрическими цепями.

Разные лампы одного светильника могут запитываться от двух разных электрических цепей. Например, в 6-ти рожковой люстре 2 лампы могут быть запитаны от одной цепи, а 4 от другой. Нажимая одновременно на обе клавиши выключателя, вы зажигаем все 6 рожков. Если нажата только одна или только другая клавиша, то будут гореть 2 или 4 рожка. Если не нажата ни одна из клавиш, то свет будет выключен.

С помощью двухклавишного выключателя можно управлять светом в двух разных помещениях, например, с одного механизма включать и выключать свет в ванной и туалете.

Трехклавишный выключатель управляет тремя отходящими электрическими цепями.

Трехклавишный выключатель чаще всего применяется в старых домах, где из одной точки нужно управлять одновременно светом в ванной, санузле и кухне. Конечно, ничто не мешает использовать трехклавишный выключатель для управления тремя электрическими цепями освещения в одном помещении.

Применение выключателей света ограничено только их коммутационной способностью 16А. Это значит, что выключатель света напрямую может управлять нагрузкой около 3 кВт. Небольшая мощность современных энергосберегающих и особенно светодиодных ламп сводит на нет это ограничение.

Получается, что применение 1-, 2- и 3-х клавишных выключателей ограничено только нашей фантазией.

С их помощью можно реализовывать различные сценарии управления светом. С помощью одной клавиши двухклавишного выключателя можно управлять люстрой (яркий свет), а с другой – точечными светильниками или светодиодной лентой, проложенной по периметру натяжного потолка (вечернее освещение).

	На фото:  выключатель одинарный, цвет бежевый, артикул 1E31301301 рамка одинарная, цвет бежевый, артикул 1E52101301
	На фото:  выключатель двойной, цвет бежевый, артикул 1E31501301 рамка одинарная, цвет бежевый, артикул 1E52101301
	На фото:  выключатель тройной, цвет бежевый, артикул 1E31901301 рамка одинарная, цвет бежевый, артикул 1E52101301

Технические характеристики одноклавишных выключателей

Технические характеристики одноклавишных выключателей

Устройства коммутации, которые позволяют выключать или даже выключать электрические устройства разного назначения (вентиляторы, люстры, бойлеры и прочее), являются важной частью обустройства электрической проводки.

Благодаря простоте установки и конструкционной надежности наибольшее распространение получили одноклавишные выключатели, характеристики которых на высшем уровне.

Они дают возможность осуществить управление (а именно, включать и выключать) или одним прибором освещения, или целой группой ламп (к примеру, несколько светильников точечного типа, которые вмонтированы в подвесные потолки).

Общие сведения

Устройство и принцип работы

Выключатель одноклавишного типа конструктивно состоит из основных 4 частей:

• Главная (металлическая, куда реже пластиковая).
• Рабочий механизм, который состоит из контактной группы, зажимов (для подсоединения электрических проводов) и элементов для крепления.
• Клавиша.
• Защита декоративного элемента (корпус или рама).

Принцип действия довольно простой для каждого одноклавишного коммутатора:

• В положении «вкл» элемент контактной группы замыкаются и напряжение начинает поступать на осветительный прибор, он начинает работать.
• И наоборот, в положении «выкл» контакты разъединяются, в цепи «фазы» будет происходить разрыв, а лампа погаснет.

Рассмотрим, какие есть виды коммутаторов.

Виды выключателей с одной клавишей для управления

По способу установки отличаются 3 основные виды выключателей:

• Для скрытой проводки, которую часто используют при возведении современных построек.
• Для наружной установки (такие изделия в основном популярны для загородных построек).
• Для установки на шнур прибора освещения.

По степени защищенности механизма внутреннего типа от влаги и пыли:

• Для защиты помещения (IР20).
• Для помещений, в которых повышенный уровень влажности (IР44).
• Для наружного применения (IР65).

По числу коммутируемых внутренних контактов:

• Однополюсные (с одной группой контактов, которые подключают в разрыв проводов «фазы»).
• Двухполюсные (с двумя группами контактов, которые отключают от электрического устройства оба провода питания: ноль и фаза).
• Проходные, которые обладают тремя контактами.

По методу подключения электрических приборов выключатели могут быть:

• С зажимами винтового типа.
• С подпружиненными клеммами для фиксации.

Далее стоит рассмотреть все параметры таких коммутаторов.

Подробности

Технические характеристики

К главным технических параметрам одноклавишных выключателей бытового типа можно отнести:

• Рабочее напряжение – от 220 до 250 В.
• Номинальный ток от 4 до 16 А.
• Степень защиты от попадания твердых частиц и жидкостей.
• Прочность механического характера.
• Температурный диапазон, в котором изготовитель гарантирует бесперебойную работу прибора.

Как правило, на обратной стороне механизма рабочего типа изготовить прописывает главные технические параметры. К примеру, взять маркировку 10 А 250 В. Это значит, что максимальное значение тока 10 А, а максимальное напряжение 250 В, при которых допустимо применение такого конкретного устройства.

Популярные изготовители

Технические характеристики одноклавишных выключателей таковы, что изготовителям требуется конкурировать между собой. Именно одноклавишные коммутаторы самые востребованные на рынке приспособлений для освещения. Среди наиболее популярных потребителей и проверенных временем изготовителей следует отметить:

• итальянский Вtiсinо.
• испанские Simоn и Fоntini.
• шведский Wеrkеl.
• норвежский Hеgеl.
• российские «Светозар», ДКС и TDM Еlесtriс.
• турецкие Маkеl, Vikо и Lеzаrd.
• французский Lеgrаnd.
• немецкие Sсhnеidеr Еlесtriс, ABB, Wеssеn и Girа.

Дизайн весьма разнообразный (и по оттенкам, и по габаритам, форме управляющей клавиши, а также декоративной рамки).

Область применения, назначение и место монтажа

Модели одноклавишного типа предназначены для выключения и включения одного электрического устройства или одновременно управления несколькими устройствами:

• декоративной подсветки фасадов здания снаружи.
• Устройств для наружного освещения.
• Водных нагревателей (накопительных или проточных).
• Вентиляторов (приточных, вытяжных, потолочных или напольных).
• Настенных или потолочных светильников (вне зависимости от количества ламп).

Выключатели устанавливают в местах, которые самые удобные для дальнейшего применения. К примеру, изделия для управления освещениям в помещении устанавливают около входных дверей. Ранее такие выключатели монтировали на уровне человеческой головы среднего роста. По эргономическим современным требованиям их, в основном, устанавливают так, чтобы не пришло поднимать руку (то есть на высоте 0.8-1 метр от напольного уровня).

Особенности конструкции

По внешнему оформлению проходной выключатель одноклавишного типа для света ничем не отличается от аналога стандартного типа. Его технологической особенностью будет конструкция и алгоритм работам внутренних контактов коммутирующего типа. При изменении положения клавиши фаза переключится с одного контакта выходного типа на другой. Если подключать один световой источник посредством двух таких переключателей, то можно осуществить включение и выключение их двух мест. Такие прибор находят широкое применение, к примеру, в обустройстве освещения коридоров большой длины, лестничных пролетов или комнат с большой площадью. Вот пример – один выключатель устанавливают в начале коридора, а второй в конце. Тогда, войдя в коридор и включая освещение, можно отключить его при выходе.

Для настольных ламп, торшеров, бра и переносных светильников

Монтаж выключателя одноклавишного типа непосредственно на провод электрического питания, который идет от электроприбора к розетке, сильно увеличивает удобство применения таких устройств освещения, как настенные бра, торшеры или настольные лампы. Внутри маленького корпуса смонтирована контактная группа, которая при переключении клавиши управления замыкает или даже размыкает электроцепь. Для повышения эксплуатационной безопасности (к примеру, при смене лампы без отключения устройства от розетки) контакты коммутации в положении «выкл» начинают «разрывать» оба провода (фазу и ноль). Обычно эти переключатели рассчитаны на ток до 4А, которого вполне хватает для большого количества переносных бытовых устройств для освещения.

Выключатели, имеющие встроенную подсветку

Дополнительный комфорт при управлении устройствами электрического типа обеспечивают одноклавишные выключатели, технические характеристики которых таковы, что у определенных моделей есть подсветка. Встроенную лампу индикаторного типа устанавливают или на защитной рамке, или непосредственно внутри клавиши. Если использовать этот выключатель для того, чтобы управлять осветительными приборами, то подсветка встроенного типа дает возможность без труда отыскать его даже в очень темном помещении (получается, индикаторная лампа будет светиться в положении «выкл»). А вот для управления, к примеру, водонагревателем автономного типа, лучше использовать одноклавишный выключатель с лампочкой внутреннего типа. Она будет сигнализировать о том, что устройство находится во включенном состоянии. И вы постоянно будете в курсе, прибои освещения находится в рабочем режиме или нет.

Подключение и монтаж

Работы по подготовке, которые требуется произвести до начала установки одноклавишного выключателя при электрической проводке скрытого типа:

• Проштробите стены (то есть, сделайте канавки для укладки электрических проводов).
• Обустройстве отверстия с дальнейшей установкой подрозетников и распределительных коробок.
• Прокладывайте электрические кабели в соответствии со схемой снабжения помещения электрическом.

После того, как все работы по предварительной подготовке окончены, приступит к непосредственному монтажу одноклавишного выключателя. Процесс достаточно простой и при этом не требует от исполнителя особой подготовки в сфере электротехники:

1. Обесточьте помещение, выключая соответствующий автомат на электрическом щитке (в современных городских многоквартирных домах он обычно размещен на лестничной площадке).
2. Пробником (с неоновой лампочкой или цифровой) обязательно проверьте отсутствие напряжения на проводах (чтобы в полной мере убедиться, что мы отключили требуемый автомат).
3. Освободите провода от изоляционного слоя на длину в 0.9 см (посредством специального устройства или простого канцелярского ножа).
4. Если изготовитель поставляет выключатели в собранном виде, разберите его на 3 составные компонента (то есть клавишу, рамку и главный механизм).
5. Вставьте зачищенные концы проводов в особые отверстия (если используем изделие с зажимами винтового типа, закрутите винты, соблюдая определенную осторожность, чтобы не срывать резьбу от чрезмерно приложенных усилий).
6. Посредством винтов или даже саморезов прикрепите рабочей механизм до подрозетника.
7. Установите рамку для защиты.
8. Прикрепите к рабочему механизму клавишу для выключателя (как правило, хватает и небольшого нажатия).
9. Выключите автомат подачи напряжения на щитке силового типа и проверьте смонтированное устройство в работе.

Важно! Лишний провод аккуратно укладывайте в подрозетник, не допуская при этом больших перегибов.

На что важно обратить внимание при выборе

Хотя простой электрический одноклавишный выключатель, характеристики которого необычны, является достаточно простым устройством, при его выборе требуется учесть определенные основные моменты:

• Первое, на что важно обращать внимание при подборе изделия – это на разновидность проводки (открытая или скрытая) и условия дальнейшего эксплуатирования. Естественно, что выключатель, который рассчитан на работу внутри помещения, ни в коем случае нельзя применять снаружи.
• Далее требуется определить количество контактных групп. Для выключения и включения обычной люстры в комнате, как правило, применяют однополюсные выключатели, которые включают в «разрыв» проводы фазы. Для управления мощными устройствами для нагревания воды профессионалы рекомендуют использовать двухполюсные изделия, которые важно отключить от устройства оба питающих провода (фазу и ноль).

Чтобы контакты не подгорали при эксплуатации, а изделие могло прослужить как можно больше, электрические характеристики выключатели (номинальный ток и рабочее напряжение) лучше выбрать с запасом.

• Внешнее оформление выключателя тоже имеет огромное значение при выборе. Многообразие расцветов цветов (от простого классического белого до стального, который является ультрасовременным) популярных клавишных выключателей дает возможность выбирать изделие, которое будет гармонировать с основным дизайном помещения.
• И последний (хоть и не менее важный) показатель, который влияет на выборе приспособления коммутационного типа – его стоимость. Как правило, чем изделие дороже, тем более качественные материалы были применены для его создания. Для и конструкция у дорогостоящих приборов более долговечная и надежная. По этой причине за дешевизной при подборе компонент не следует гнаться. От этого, в итоге, может не просто зависеть эксплуатационный срок при бесперебойной работе, но и безопасность).

Это, пожалуй, и все.

Заключение

Если вы правильно подобрали модель одноклавишного выключателя от надежной компании-изготовителя, а также провели грамотную установку и подключение, то можете быть уверенными в том, что она сможет прослужить не один десяток лет. Главное, чтобы были строго соблюдены все правила по безопасности при выполнении всех электротехнических работ (вне зависимости от того, будете ли вы вносить изменения в схему электрической проводки после ремонтных работ в помещении или просто решили произвести замену старого выключателя на новый).

Электрические выключатели. Виды и особенности. Применение

В последнее время при проектировании системы освещения учитываются не только технологические, но и дизайнерские аспекты. Комфортное, экономичное и выигрышное освещение зависит от того как правильно будут размещены электрические выключатели соответствующего типа. Выбор в пользу того или иного варианта подключения осуществляется исходя из характеристик комнат и их назначения.

Разновидности выключателей

Обширный ассортимент выключателей позволяет подобрать наиболее благоприятный вариант освещения. Чаще всего современный потребитель отдает предпочтение следующим типам выключателей:

• Одно-, двух- и трехклавишным.
• Проходным.
• Перекрестным.
• Резистивным, диммерам.
• Таймерным.
• С подсветкой.
• Контрольным.
• Автоматическим.
• Антивандальным.

С помощью этих выключателей осуществляется управление освещением. Их различие заключается в способе подключения и функциональных возможностях.

Особенности одноклавишных выключателей

Этот тип выключателей является самым распространенным у бытовых потребителей. Технологически используется в схемах с единственным осветительным прибором и служит для его включения и выключения. Одноклавишные электрические выключатели выполняют свои задачи за счет разрыва (замыкания) одного из парных проводов, соединяющих сеть с источником света (люстрой, фонарем, лампой и т.п.). Подходит для жилых и нежилых помещений – спален, гостиных, кухонь, ванных комнат и т.д.

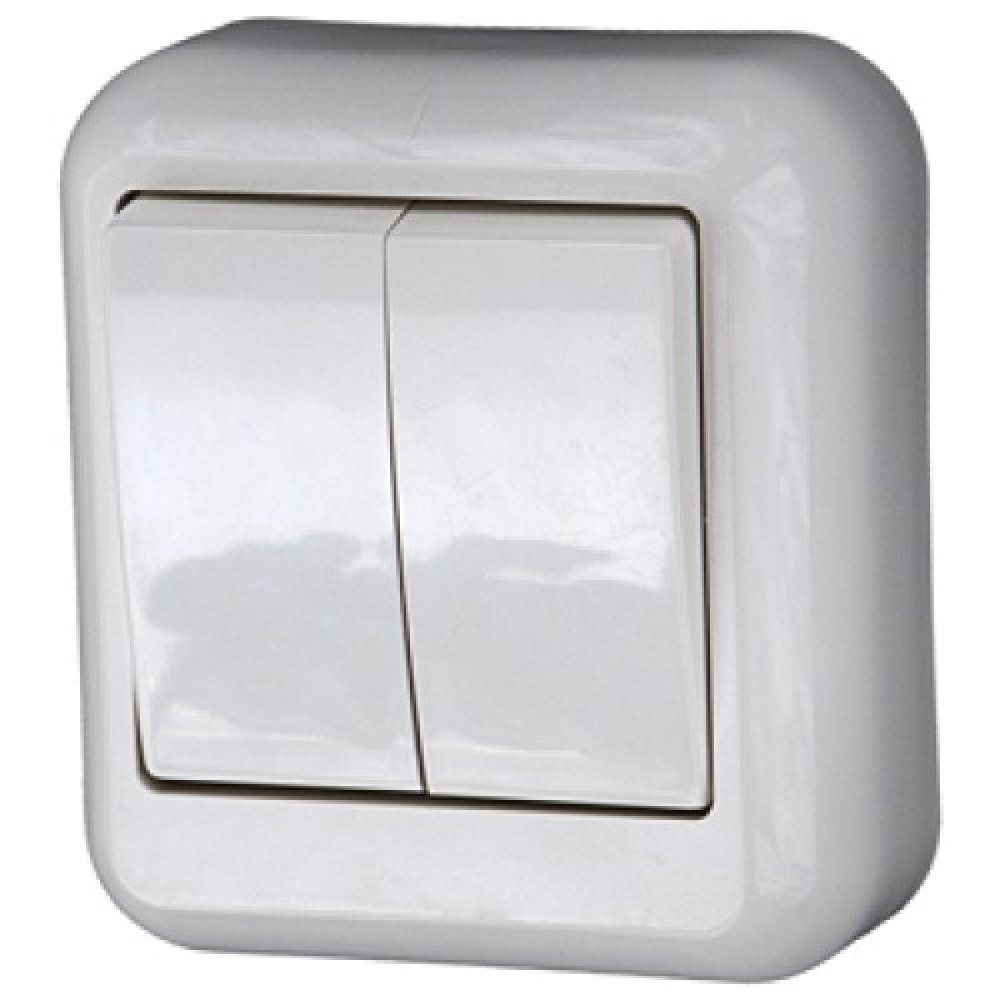

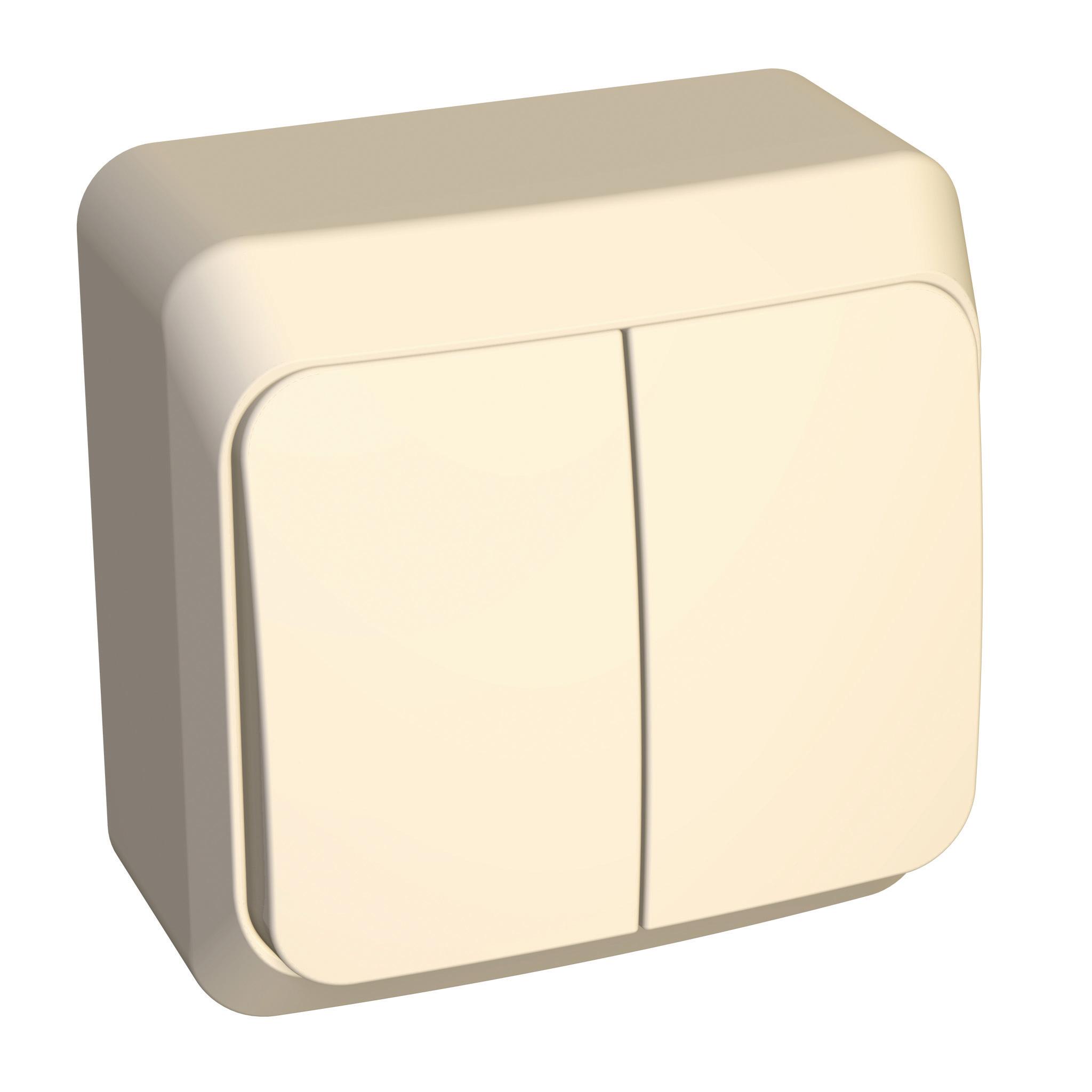

Преимущества использования двухклавишных выключателей

Двухклавишный выключатель позволяет двум источникам освещения или цепям функционировать независимо друг от друга. Он пригодится для управления фонарями, находящимися в разных частях двора, или одним осветительным прибором с двумя лампами. Устанавливается в зональных помещениях (например, ванной и туалете) или комнатах с двухкомпонентными люстрами.

В каких случаях понадобится установка трехклавишных выключателей

Принцип работы двух- и трехклавишных выключателей аналогичен. Последние позволяют одновременно включать и выключать три источника света. Основными недостатками этого типа являются сложности в монтаже и низкая надежность. Чтобы избежать проблем при установке и дальнейшей эксплуатации трехклавишных выключателей, следует воспользоваться услугами квалифицированного электрика.

Электрические выключатели в современных магазинах, предлагающих различные товары для дома и ремонта, в подавляющем большинстве случаев представлен такими разновидностями устройств, как:

• Конструкцию европейского производства, у которой есть более трех клавиш, сегодня найти не представляется возможным. Но если для решения той или иной задачи потребуется именно такое устройство, то его можно сделать путем объединения в одной раме нескольких изделий с одной клавишей.

• Если говорить о продукции японского или китайского производства, то здесь без труда можно найти выключатель абсолютно любой конструкции, например, изделие с шестью клавишами. У каждой из них есть свой собственный световой индикатор, что позволяет без труда ночью определить кнопку, необходимую для включения того или иного светильника.

Функциональность проходных выключателей

С помощью этих выключателей, установленных в двух разных местах, осуществляется управление одним источником света или целым блоком. Такая конфигурация отличается удобством и экономностью, поэтому подходит для организации освещения больших коридоров, лестничных площадок и огромных комнат. Для включения и выключения осветительного прибора достаточно подойти к одному из двух выключателей.

Перекрестные выключатели

Перекрестные электрические выключатели представляют собой усовершенствованную модификацию проходных. Последние позволяют управлять освещением из двух мест, но для больших помещений этого недостаточно. Перекрестные выключатели устанавливаются в трех и более точках, поэтому наилучшим образом подходят для управления осветительными приборами и электрическими цепями в объемных помещениях производственного назначения (складах) или подъездах многоэтажек.

Расширенные возможности резистивных выключателей, диммеров

Данный тип выключателей предназначен не только для включения и выключения светового источника, но и для регулирования интенсивности освещения. Важно знать, что тот или иной светорегулятор (диммер) обычно управляет определенным количеством лампочек, мощность которых, разумеется, ограничена. Впрочем, технология некоторых осветительных устройств не поддается регулировке. Они несовместимы с энергосберегающими приборами, но эффективно работают в паре с точечными светильниками или стандартными лампами накаливания.

Среди наиболее понятных в использовании и конструктивно простых выключателей следует выделить устройства, оборудованные специальной подсветкой, и контрольные выключатели. Как одни, так и другие изделия имеют специальный световой индикатор, который загорается при выключении света и гаснет, соответственно, при его включении. С помощью такого элемента выключатель можно без труда найти в темноте. Если говорить о контрольных устройствах, то световой индикатор у них загорается при включении света. Такие электрические выключатели являются идеальными для гаражей и подвалов, поскольку дают возможность определить, нужно ли включать в помещении свет или нет.

Самой большой популярностью пользуются сегодня автоматические выключатели, которые кроме включения и выключения света способны защищать электросеть от возможных перегрузок, а также позволяют исключить какую-либо вероятность поломки домашних электроприборов. Подобные устройства не только способны выполнять свои основные функции при нормальном состоянии электрической сети, но и могут осуществлять автоматическое отключение электроэнергии в случае возникновения какой-нибудь чрезвычайной ситуации.

Всё более популярными сегодня становятся антивандальные электрические выключатели, применяющиеся преимущественно в различных общественных помещениях. Такие устройства способны противостоять различным внешним воздействиям и повреждениям, а для их изготовления обычно используются металлы высокой прочности.

Несколько советов по правильному размещению выключателей

В схеме электропроводки обязательно должны быть указаны точки, в которых планируется установить выключатели. При выборе места их размещения необходимо руководствоваться следующими принципами:

• Основной источник света управляется выключателем, находящимся на минимальном расстоянии от двери. Высота размещения составляет, как правило, 80 см от уровня пола.
• Перед установкой следует определиться с расположением мебели. Шкафы, диваны и столы не должны ограничивать доступ к выключателю.
• Монтаж выключателей в помещениях с высокой влажностью (ванных и кухнях) требует соблюдения ГОСТ. Так, допускается размещение выключателя на расстоянии не менее 60 см от раковины (ванны) или в соседнем помещении.

Похожие темы:

Переключатели для электрических самокатов — ElectricScooterParts.com

Переключатели> Ключевые переключатели Переключатели с металлическим корпусом 2-проводной 2-позиционный переключатель с ключом Ключ для электрических скутеров и велосипедов с 2 проводами и 2 ключами. Две позиции выключатель с ключом. Ключ снимается только в выключенном положении. Переключатель с ключом универсального размера подходит практически ко всем электросамокатам, велосипедам и картингам с металлическими клавишными переключателями. Длина провода: 9 дюймов Клеммы для проводов: 2,8 мм штекер Размеры монтажного отверстия: Нажмите для просмотра Арт. № SWT-222. Все двухпроводные клавишные переключатели взаимозаменяемы, независимо от цвета проводов. Цвет провода Положение выключено 1 В позиции 2 Красный + желтый Off на $ 11.95 4-проводной 2-позиционный переключатель с ключом Ключ для электрического скутера и велосипеда с 4 проводами и 2 ключами. Две позиции выключатель с ключом. Ключ снимается только в выключенном положении. Переключатель с ключом универсального размера подходит практически ко всем электросамокатам, велосипедам и картингам с металлическими клавишными переключателями. Длина провода: 9 дюймов Клеммы для проводов: 2,8 мм штекер Размеры монтажного отверстия: Нажмите для просмотра Арт. № SWT-424. Цвет провода Положение выключено 1 В позиции 2 оранжевый + желтый Off на Черный + зеленый на Off $ 12. 95 4-проводной 2-позиционный переключатель с ключом Ключ-переключатель электрического квадроцикла с 4 проводами и 2 ключами. Две позиции выключатель с ключом. Ключ снимается только в выключенном положении. Подходит для X-Treme XA-1000 электрический квадроцикл / квадроцикл, а также другие электрические внедорожники, квадроциклы и квадроциклы. Длина провода: 8 дюймов Клеммы для проводов: гнездо 2,8 мм Размеры монтажного отверстия: Нажмите для просмотра Арт. № SWT-428. Цвет провода Положение выключено 1 В позиции 2 Красный + черный Off на Зеленый + черный с полосой на Off 29 долларов. 95 . Ключ-переключатель для электрического самоката City Bug® Переключатель с двумя клавишами для электросамокатов City Bug и Buzz. Перед При заказе убедитесь, что ваш самокат City Bug или Buzz похоже на тот, что на этой странице. Арт. № CBG-KEYSWITCH $ 11.95 Выключатели с пластиковым корпусом 2-проводной 2-х позиционный клавишный переключатель с черным пластиковым корпусом Ключ для электрического скутера и велосипеда с 2 проводами и 2 ключами.Две позиции выключатель с ключом. Ключ снимается только в выключенном положении. Этот ключ Переключатель имеет язычок с отверстием для крепления винтами внутрь на комбинации приборов или самокат кузов. Длина провода: 4-1 / 2 дюйма Клеммы для проводов: гнездо 2,8 мм Размеры монтажного отверстия: Нажмите для просмотра Арт. № SWT-33400. Цвет провода Положение выключено 1 В позиции 2 Красный + черный Off на $ 11.95 2-проводной 2-х позиционный клавишный переключатель с черным пластиковым корпусом Ключ для электрического скутера и велосипеда с 2 проводами и 2 ключами. Две позиции выключатель с ключом. Ключ снимается только в выключенном положении. Этот ключ Переключатель имеет язычок с отверстием для крепления винтами внутрь на комбинации приборов или самокат кузов. Длина провода: 5-1 / 2 дюйма Клеммы для проводов: гнездо 2,8 мм Размеры монтажного отверстия: Нажмите для просмотра Товар № SWT-33401. Цвет провода Положение выключено 1 В позиции 2 Красный + зеленый Off на $ 11.95 4-проводной 2-х позиционный клавишный переключатель с черным пластиковым корпусом Ключ для электрических скутеров и велосипеда с 4 проводами и 2 ключами. Две позиции выключатель с ключом. Ключ снимается только в выключенном положении. Этот ключ Переключатель имеет язычок с отверстием для крепления винтами к внутренней части комбинации приборов или самокат кузов. Длина провода: 5-1 / 2 дюйма Клеммы для проводов: гнездо 2,8 мм Размеры монтажного отверстия: Нажмите для просмотра Арт. № SWT-33408. Цвет провода Положение выключено 1 В позиции 2 Зеленый + черный с полосой на Off Красный + черный Off на $ 11.95 3-х проводный трехпозиционный клавишный переключатель с черным пластиковым корпусом Ключ для электрического скутера и велосипеда с 3 проводами и 2 ключами. Три положение выключателя с ключом. Ключ снимается только в выключенном положении. Этот ключ Переключатель имеет язычок с отверстием для крепления винтами к внутренней части комбинации приборов или самокат кузов. Длина провода: 4-1 / 2 дюйма Клеммы для проводов: Нет (концы проводов зачищены) Размеры монтажного отверстия: Нажмите для просмотра Арт. № SWT-335 Проволока Цвет Положение выключено 1 Вкл. Позиция 2 Вкл. Позиция 3 Красный + белый Off Off на Красный + зеленый Off на на Белый + зеленый Off на на $ 11. 95 3-проводной 3-х позиционный клавишный переключатель с черным пластиковым корпусом Ключ для электрических скутеров и велосипедов с 3 проводами и 2 ключами. Три позиции выключено-включено-выключено с ключом. Ключ снимается только в выключенном положении. Позиция 2 предназначена для самокат включен с выключенным светом, а положение 3 — для скутера с включенным светом. Этот клавишный переключатель имеет выступы, которые фиксируют переключатель в нужном положении после его нажатия. в монтажное отверстие.Переключатель с ключом универсального размера подходит практически для всех электрических самокаты, велосипеды и картинги с пластиковыми клавишными переключателями. Длина провода: 6 дюймов Клеммы для проводов: Нет (концы проводов зачищены) Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-336 Провод Цвет выключен Позиция 1 Вкл. Позиция 2 на Позиция 3 Красный + белый Off Off на Красный + зеленый Off на на Белый + зеленый Off на на $ 12.95 3-проводной 3-х позиционный клавишный переключатель с черным пластиковым корпусом Ключ для электрических скутеров и велосипедов с 3 проводами и 2 ключами. Три позиции выключено-включено-выключено с ключом. Ключ снимается только в выключенном положении. Позиция 2 предназначена для самокат включен с выключенным светом, а положение 3 — для скутера с включенным светом. Этот клавишный переключатель имеет выступы, которые фиксируют переключатель в нужном положении после его нажатия. в монтажное отверстие.Переключатель с ключом универсального размера подходит практически для всех электрических самокаты, велосипеды и картинги с пластиковыми клавишными переключателями. Длина провода: 6 дюймов Клеммы для проводов: Нет (концы проводов зачищены) Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-337 Провод Цвет Выкл. Позиция 1 Вкл. Позиция 2 Вкл. Позиция 3 Красный + желтый Off Off на Красный + оранжевый Off на на желтый + оранжевый Off на на $ 12.95 3-проводной 3-х позиционный клавишный переключатель с черным пластиковым корпусом Ключ для электрических скутеров и велосипедов с 3 проводами и 2 ключами. Три позиции выключено-включено-выключено с ключом. Ключ снимается только в выключенном положении. Позиция 2 предназначена для самокат включен с выключенным светом, а положение 3 — для скутера с включенным светом. Этот клавишный переключатель имеет язычок, который фиксирует переключатель в нужном положении после нажатия на него. в монтажное отверстие.Универсальный клавишный переключатель подходит для многих электрических скутеры, мопеды, велосипеды и картинги с пластиковыми клавишными переключателями. Длина провода: 5 дюймов Клеммы для проводов: Нет (концы проводов зачищены) Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-338 Провод Цвет Выкл. Позиция 1 Вкл. Позиция 2 Вкл. Позиция 3 Красный + желтый Off Off на Красный + зеленый Off на на желтый + зеленый Off на на $ 12. 95 Трехпроводной трехпозиционный трехпозиционный клавишный выключатель с черным пластиковым корпусом Ключ для электрических скутеров и велосипедов с 3 проводами и 2 ключами. Три позиции выключатель с ключом. Ключ снимается только в выключенном положении. Обычно используется на электрические скутеры, мопеды и велосипеды, у которых есть два аккумуляторных блока с батарейный блок выбирается клавишей. Этот клавишный переключатель имеет язычок, который фиксирует переключатель в нужном положении после нажатия на него. в монтажное отверстие.Универсальный клавишный переключатель подходит для многих электрических скутеры, мопеды, велосипеды и картинги с пластиковыми клавишными переключателями. Длина провода: 6 дюймов Клеммы для проводов: Нет (концы проводов зачищены) Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-339 Провод Цвет В (А) Позиция Выкл. Положение Вкл. (B) Позиция Красный + желтый на Off Off Красный + оранжевый Off Off на $ 12.95 A-Off-B (On-Off-On) 3-проводной 3-х позиционный клавишный переключатель с черным пластиковым корпусом Ключ для электрических скутеров и велосипедов с 3 проводами и 2 ключами. Три позиции Выключатель с ключом AB. Ключ снимается только в выключенном положении. Обычно используется на электрические скутеры, мопеды и велосипеды, у которых есть два аккумуляторных блока с батарейный блок выбирается клавишей. Этот клавишный переключатель имеет язычок, который фиксирует переключатель в нужном положении после нажатия на него. в монтажное отверстие.Универсальный клавишный переключатель подходит для многих электрических скутеры, мопеды, велосипеды и картинги с пластиковыми клавишными переключателями. Длина провода: 6 дюймов Клеммы для проводов: Нет (концы проводов зачищены) Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-340 Провод Цвет В (А) Позиция Выкл. Положение Вкл. (B) Позиция Красный + черный на Off Off Красный + зеленый Off Off на $ 12. 95 3-проводной 3-х позиционный клавишный переключатель с черным пластиковым корпусом Ключ для электрических скутеров и велосипедов с 3 проводами и 2 ключами. Три позиции выключено-включено-выключено с ключом. Ключ снимается только в выключенном положении. Позиция 1 предназначена для самокат включен с выключенным светом, а положение 2 — для скутера с включенным светом. Этот клавишный переключатель имеет выступы, которые фиксируют переключатель в нужном положении после его нажатия. в монтажное отверстие.Переключатель с ключом универсального размера подходит практически для всех электрических самокаты, велосипеды и картинги с пластиковыми клавишными переключателями. Длина провода: 6 дюймов Клеммы для проводов: 2,8 мм штекер Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-330 Провод Цвет Выкл. Позиция 1 Вкл. Позиция 2 Вкл. Позиция 3 Красный + белый Off Off на Красный + зеленый Off на на Белый + зеленый Off на на $ 12.95 2-проводной 2-х позиционный клавишный переключатель с черным пластиковым корпусом Ключ для электрического скутера и велосипеда с 2 проводами и 2 ключами. Два положение выключателя с ключом. Ключ снимается только в выключенном положении. Этот ключевой переключатель имеет пластиковые пружинные язычки, которые фиксируют переключатель в нужном положении после того, как он вставлен в крепление отверстие. Переключатель с ключом универсального размера подходит практически для всех электросамокатов, велосипедов и покататься на картинге с пластиковыми клавишными переключателями. Длина провода: 9 дюймов Клеммы для проводов: 2,8 мм штекер Размеры монтажного отверстия: Нажмите для просмотра Арт. № SWT-230. Все двухпроводные клавишные переключатели взаимозаменяемы, независимо от цвета проводов. Цвет провода Положение выключено 1 В позиции 2 Красный + черный Off на $ 11. 95 4-проводной 2-позиционный клавишный переключатель с черным пластиковым корпусом Ключ для электрических скутеров и велосипеда с 4 проводами и 2 ключами. Две позиции выключатель с ключом. Ключ снимается только в выключенном положении. Переключатель с ключом универсального размера подходит практически ко всем электросамокатам, велосипедам и картингам с пластиковыми клавишными переключателями. Длина провода: 9 дюймов Клеммы для проводов: гнездо 2,8 мм Размеры монтажного отверстия: Нажмите для просмотра Арт. № SWT-421. Цвет провода Положение выключено 1 В позиции 2 Красный + черный Off на Зеленый + черный с полосой на Off $ 12. 95 4-проводный 2-позиционный переключатель с ключом Электрический переключатель для квадроциклов, квадроциклов, скутеров и велосипедов с 4 проводами и 2 ключами. Двухпозиционный клавишный выключатель. Ключ снимается только в выключенном положении. Универсальный переключатель размера подходит практически ко всем электросамокатам, велосипедам и картингам с пластиковым ключом переключатели. Длина провода: 12 дюймов Клеммы для проводов: гнездо 2,8 мм Размеры монтажного отверстия: Нажмите для просмотра Арт. № SWT-425. Цвет провода Положение выключено 1 В позиции 2 Красный + черный Off на Зеленый + черный с полосой на Off $ 14. 95 Ключевые переключатели со стопорными штифтами руля 2-проводной 3-позиционный клавишный переключатель с фиксатором руля Выключатель с ключом для электрических скутеров, мопедов и велосипедов с 2 проводами и 2 ключами. Три позиции выключатель с заблокированным ключом. Ключ съемный в заблокированном и выключенном положении. 17,5 мм по центру расстояние между центрами монтажных отверстий. Круглый стопорный штифт диаметром 10 мм. Стопорный штифт выступает 12 мм в разблокированном положении и 18 мм в заблокированном. Длина провода: 5 дюймов Клеммы для проводов: гнездо 6,3 мм Размеры монтажного отверстия: Нажмите для просмотра Арт. № SWT-23700. Цвет провода Заблокировано Положение выключено В позиции Красный + черный Off Off на $ 19. 95 2-проводной 3-позиционный клавишный переключатель с фиксатором руля Выключатель с ключом для электрических скутеров, мопедов и велосипедов с 2 проводами и 2 ключами.Три позиции выключатель с заблокированным ключом. Ключ съемный в заблокированном и выключенном положении. 17,5 мм по центру расстояние между центрами монтажных отверстий. Круглый стопорный штифт диаметром 10 мм. Стопорный штифт выступает 3 мм в разблокированном положении и 10 мм в заблокированном положении. Длина провода: 5 дюймов Клеммы для проводов: гнездо 6,3 мм Размеры монтажного отверстия: Нажмите для просмотра Арт. № SWT-23702. Цвет провода Заблокировано Положение выключено В позиции Красный + зеленый Off Off на $ 19. 95 2-проводной 3-позиционный клавишный выключатель со стопорным штифтом руля, а также замок багажника и сиденья Выключатель с ключом для электрических скутеров, мопедов и велосипедов с 2 проводами и 2 ключами. Включает замок сиденья и багажника с крепежными деталями. Три позиции выключатель с заблокированным ключом. Ключ съемный в заблокированном и выключенном положении. 17,5 мм по центру расстояние между центрами монтажных отверстий. Круглый стопорный штифт диаметром 10 мм. Стопорный штифт выступает 4 мм в разблокированном положении и 11 мм в заблокированном. Длина провода: 8 дюймов Клеммы для проводов: гнездо 6,3 мм Размеры монтажного отверстия: Нажмите для просмотра Арт. № SWT-23705. Цвет провода Заблокировано Положение выключено В позиции Красный + желтый Off Off на $ 24. 95 . 5-проводной 3-позиционный клавишный выключатель с фиксатором руля Ключ-выключатель для электрических скутеров, мопедов и велосипедов с 5 проводами и 2 ключами.Включает замок сиденья и багажника с крепежными деталями. Три позиции выключатель с заблокированным ключом. Ключ съемный в заблокированном и выключенном положении. 17,5 мм по центру расстояние между центрами монтажных отверстий. Круглый стопорный штифт диаметром 10 мм. Стопорный штифт выступает 4 мм в разблокированном положении и 11 мм в заблокированном. Длина провода: 16 дюймов Клеммы для проводов: штекер 6,3 мм Размеры клавишного переключателя: нажмите, чтобы просмотреть Арт. № SWT-23709 29,95 долл. США 2-проводной 3-позиционный клавишный переключатель с фиксатором руля Выключатель с ключом для электрических скутеров, мопедов и велосипедов с 2 проводами и 2 ключами. Три позиции выключатель с заблокированным ключом. Ключ съемный в закрытом и выключенном состоянии должность. Расстояние от центра до центра между монтажными отверстиями 17,5 мм. Круглый стопорный штифт диаметром 10 мм. Стопорный штифт выступает на 8,5 мм в разблокированном положении и на 16 мм в заблокированном положении. Передняя пластиковая панель снимается для установка через отверстие. Длина провода: 8 дюймов Клеммы для проводов: штекер 6,3 мм Размеры клавишного переключателя: нажмите, чтобы просмотреть Товар № SWT-23800. Цвет провода Заблокировано Положение выключено В позиции Красный + зеленый Off Off на $ 19. 95 2-проводной 3-позиционный клавишный переключатель с фиксатором руля Выключатель с ключом для электрических скутеров, мопедов и велосипедов с 2 проводами и 2 ключами. Три позиции выключатель с заблокированным ключом. Ключ съемный в закрытом и выключенном состоянии должность. Расстояние от центра до центра между монтажными отверстиями 17,5 мм. Круглый стопорный штифт диаметром 10 мм. Стопорный штифт выступает на 8,5 мм в разблокированном положении и на 16 мм в заблокированном положении. Передняя панель снимается для установка через отверстие. Длина провода: 5-1 / 2 дюйма Клеммы для проводов: 2,8 мм штекер Размеры клавишного переключателя: нажмите, чтобы просмотреть Товар № SWT-23801. Цвет провода Заблокировано Положение выключено В позиции Красный + черный Off Off на $ 19. 95 4-проводной 3-позиционный клавишный выключатель со стопорным штифтом руля Выключатель с ключом для электрических скутеров, мопедов и велосипедов с 2 проводами и 2 ключами.Три позиции выключатель с заблокированным ключом. Ключ съемный в закрытом и выключенном состоянии должность. Расстояние от центра до центра между монтажными отверстиями 59 мм. Круглый стопорный штифт диаметром 10 мм. Стопорный штифт выступает на 15 мм в разблокированном положении и на 25 мм в заблокированном. Передняя панель снимается для установка через отверстие. Длина провода: 6-1 / 2 дюйма Клеммы для проводов: штекер 6,3 мм Размеры клавишного переключателя: нажмите, чтобы просмотреть Арт. № SWT-23901. Цвет провода Заблокировано Положение выключено В позиции Красный Off Off на Черный Off Off на Зеленый Off Off на Черный / Белый Off Off на 24 доллара. 95 5-проводной 3-позиционный клавишный переключатель с фиксатором руля Ключевой переключатель с двумя клавишами для полноразмерных уличных электрических самокатов, велосипедов и мопедов. Трехпозиционный клавишный выключатель с блокировкой и выключением. Ключ съемный в заблокированном и выключенном положении. Расстояние от центра до центра между монтажными отверстиями 50 мм. Передняя черная пластиковая лицевая панель снимается для установки. Длина провода: 3 дюйма Клеммы для проводов: 2.8мм Женский Размеры монтажного отверстия: Нажмите для просмотра Арт. № SWT-24000. Цвет провода Заблокировано Положение выключено В позиции Красный Off Off на Красный / Белый Off Off на Черный на на Off Зеленый на на Off Белый Off Off Off 29 долларов. 95 4-проводной 3-позиционный переключатель с ключом Стопорный штифт руля плюс замки багажника и сиденья Переключатель с ключом плюс два замка багажника / панели с двумя ключами для полноразмерных уличных электрических самокатов, велосипедов и мопедов. Трехпозиционный клавишный выключатель с блокировкой и выключением. Ключ съемный в заблокированном и выключенном положении. Расстояние от центра до центра между монтажными отверстиями 28 мм. Передняя черная пластиковая лицевая панель снимается для установки.Круглый стопорный штифт 10 мм OD. Стопорный штифт выступает на 2 мм в открытом положении и 9 мм в заблокированном положении. Длина провода: 8 дюймов Клеммы для проводов: штекер 6,3 мм Размеры монтажного отверстия: Нажмите для просмотра Арт. № SWT-24100. Цвет провода Заблокировано Положение выключено В позиции Красный Off Off на Черный / Белый Off Off на Зеленый Off Off на Черный Off Off на 29 долларов. 95 Ключевой переключатель оборудования Монтажный зажим для клавишного переключателя Зажим для замка зажигания электрического скутера, мопеда и велосипеда. Размеры: 34 мм (1,34 дюйма) в высоту x 25 мм (0,98 дюйма) в ширину x 17 мм (0,67 дюйма) внутри Габаритный чертеж: Нажмите для просмотра Арт. № CLP-125. $ 1,95 Черная пластиковая рамка для клавишного переключателя Электрические скутеры, мопеды и велосипеды, черная пластиковая крышка переключателя клавиш. Размеры крышки: наружный диаметр 36 мм (1-7 / 16 дюйма) x внутренний диаметр 16 мм (5/8 дюйма) Размеры монтажного стержня: 26 мм (1 дюйм) внешний диаметр x 21 мм (13/16 дюйма) внутренний диаметр x 16 мм (5/8 дюйма) длина Арт. № SWT-23102. $ 1,95 Хромированная алюминиевая рамка для клавишного переключателя Крышка переключателя клавиш из хромированного алюминия для электросамокатов, мопедов и велосипедов безель. Размеры крышки: внешний диаметр 39 мм (1-1 / 2 дюйма) x внутренний диаметр 16 мм (5/8 дюйма) Размеры монтажного стержня: 26 мм (1 дюйм) внешний диаметр x 21 мм (13/16 дюйма) внутренний диаметр x 16 мм (5/8 дюйма) длина Арт. № SWT-23106. $ 2.95 Заготовки для ключей Заготовка ключа для электросамокатов. Мопеды, и велосипеды Заготовка для ключей для электросамоката, мопеда и велосипеда из черного пластика ручка. Ключ стиля «A» с канавками на верхней левой и нижней правой сторонах лезвие. Основные размеры: нажмите, чтобы просмотреть Товар № KEY-120A. $ 1,95 Заготовка для ключей для электросамокатов.Мопеды и велосипеды Заготовка для ключей для электросамоката, мопеда и велосипеда из черного пластика ручка. Ключ стиля «B» с канавками на верхней правой и нижней левой сторонах лезвие. Основные размеры: нажмите, чтобы просмотреть Товар № KEY-120B $ 1,95 Связанные части: Разъемы для белых проводов

Как диагностировать проблемы с переключателем зажигания

Выключатель зажигания — это главный выключатель, который подает питание на электрические аксессуары автомобиля, компьютер, топливную систему и систему зажигания. Он также направляет ток от аккумулятора к стартеру для запуска двигателя.

Замок зажигания имеет четыре положения:

ВЫКЛ. — Или положение ЗАБЛОКИРОВАНО, отключает питание двигателя и электрооборудования

ACC — Позиция для дополнительного оборудования, обеспечивающая питание только электрических устройств, но не двигателя.

RUN — положение «ВКЛ», обеспечивающее подачу питания на двигатель и электрические аксессуары. Переключатель должен находиться в этом положении, чтобы двигатель работал, а автомобиль двигался.

START — Используется только для запуска двигателя.

ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ ЗАЩИТА ОТ КРАЖИ

Выключатель зажигания также служит для предотвращения кражи. Для поворота переключателя требуется ключ. Ключевая часть переключателя (которая часто является отдельным компонентом от многоконтактной электрической части переключателя) работает как любой другой замок. Вставка ключа в переключатель перемещает ряд штифтов внутри цилиндра. Если штифты выровнены правильно, цилиндр повернется, позволяя переключателю изменить положение.Если контакты не совпадают, они не позволяют переключателю повернуться. Проблемы здесь могут быть вызваны изношенным ключом и / или изношенными штифтами внутри цилиндра.

В приложениях, где электрическая часть переключателя является отдельным компонентом за цилиндром ключа, удаление цилиндра ключа позволяет повернуть переключатель вручную (обычно с помощью большой отвертки). На старых автомобилях угонщики использовали бы скользящий молоток или монтировку, чтобы вытащить цилиндр ключа из замка зажигания, чтобы они могли запустить двигатель без ключа.Но все изменилось, когда автопроизводители начали использовать противоугонные системы, включающие в себя кодированный «компьютерный» ключ.

На более новых автомобилях двигатель не запускается, даже если ключевой цилиндр был снят, потому что компьютер должен получить правильный код от ключа. Если в автомобиле есть кнопочная система запуска (без ключа), код защиты от кражи поступает с брелока. Если кода нет (или код неправильный), компьютер не включит топливный насос и не запустит двигатель — и вор не сможет угнать машину.Проблемы с запуском здесь могут возникнуть, если схема, считывающая смарт-ключ или брелок, неисправна и не распознает или не передает правильный сигнал обратно на компьютер. То же самое может произойти, если смарт-ключ или брелок неисправен или поврежден.

Если в вашем автомобиле есть интеллектуальный брелок и кнопка «Пуск», и вы не можете запустить двигатель, нажмите здесь или см. «Диагностика кнопки запуска двигателя».

В некоторых приложениях система защиты от кражи может быть сбита с толку, если на связке ключей находится несколько смарт-ключей, и система считывает неправильный ключ.Это может произойти, если второй или третий ключи предназначены для аналогичной марки / модели транспортного средства, а не для другой марки / модели транспортного средства.

ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ БЛОКИРОВКИ

Выключатель зажигания также используется для блокировки рулевого колеса при извлечении ключа. Это также должно уменьшить угон авто. На автомобилях с автоматической коробкой передач также имеется соленоид «блокировки переключения», который блокирует рычажный механизм трансмиссии, поэтому трансмиссию нельзя переключить из положения парковки.

Проблемы с замком колонки (например, заедание) могут препятствовать повороту ключа зажигания, когда ключ вставлен, или препятствовать извлечению ключа при выключении двигателя.

Проблемы с соленоидом блокировки переключения передач могут помешать переключению коробки передач из положения парковки. Причиной может быть неисправный соленоид, электрическая неисправность между цепью переключателя зажигания и соленоидом блокировки или заедание рычага блокировки переключения передач.

ОБЩИЕ ПРОБЛЕМЫ ПЕРЕКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ

Общие проблемы с выключателями зажигания включают любое из следующего:

ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ НЕ ПОВОРАЧИВАЕТСЯ, КОГДА КЛЮЧ ВСТАВЛЕН

Попробуйте покачать рулевое колесо вперед и назад. Рулевая колонка может заедать из-за того, что одно из передних колес повернуто под углом к ​​бордюру. Это создает нагрузку на рулевую тягу, которой может быть достаточно, чтобы заблокировать замок колонки и выключатель зажигания.

Изношенный ключ (или неправильный ключ) может помешать повороту замка зажигания. Если у вас есть запасной ключ, попробуйте использовать запасной ключ в замке зажигания, чтобы проверить, работает ли он. Если запасной ключ исправен, проблема не в неисправном замке зажигания, а в неисправном ключе. Выбросьте старый ключ и получите новую копию запасного ключа.Если у вас нет запасного ключа, кузнец может сделать вам новый ключ, используя код ключа из руководства пользователя или производителя автомобиля. Если это не вариант, цилиндр ключа в замке зажигания необходимо будет заменить вместе с новым набором ключей.

Если замок зажигания заедает (трудно поворачивать в любом направлении), может помочь смазка переключателя. Используйте непроводящую смазку, такую ​​как диэлектрическая силиконовая смазка или аэрозольный очиститель электроники. ВНИМАНИЕ: Не используйте проникающее масло или графит, поскольку это может привести к короткому замыканию электрических контактов внутри переключателя.

ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

ВКЛЮЧАЕТСЯ, НО ДВИГАТЕЛЬ НЕ БУДЕТ КОПИРОВАТЬ

Если при повороте переключателя зажигания в положение запуска ничего не происходит, проблема может быть в неисправном переключателе зажигания или в цепи запуска.

Во-первых, загораются ли контрольные лампы на панели приборов при повороте ключа в положение ON? Никакие сигнальные лампы или другие признаки электрической активности не могут указывать на разряженную батарею или на то, что кабели батареи ослаблены или корродированы.Попробуйте включить фары. Нет света? Тогда у вас проблема с аккумулятором или с подключением аккумулятора.

Если фары работают, проблема не в аккумуляторной батарее, а в электрической неисправности выключателя зажигания, цепи выключателя зажигания (проводка или предохранитель) или проблема в цепи запуска (неисправное реле, соленоид, проводка или стартер).

ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ ВКЛЮЧАЕТСЯ, ДВИГАТЕЛЬ ЗАПУСКАЕТСЯ, НО НЕ ЗАПУСКАЕТСЯ

Проблема здесь, вероятно, в неисправности системы защиты от кражи или неисправности в цепи топливного насоса, цепи зажигания или компьютера двигателя.

Если мигает противоугонная лампа, компьютер НЕ распознает ключ или брелок и препятствует запуску двигателя. Это может быть связано с неисправным приемником в замке зажигания, считывающим ключ, поврежденным интеллектуальным ключом или брелоком или неисправностью проводки между переключателем и компьютером. На некоторых автомобилях может потребоваться перепрограммирование компьютера, чтобы компьютер правильно распознал смарт-ключ или брелок. Вы не можете обойти противоугонную систему, потому что она жестко встроена в компьютер.

Если противоугонная лампа НЕ мигает, когда вы пытаетесь запустить двигатель, и двигатель запускается нормально, компьютер распознает ключ, но двигатель может не запускаться, потому что в него не поступает топливо или искра. Проверьте указатель уровня топлива, чтобы убедиться, что он не пустой. Есть топливо? Послушайте, не загудит ли топливный насос при первом включении ключа. Отсутствие гудения означает неисправность топливного насоса, реле насоса или проводки насоса. Также может быть проблема в системе зажигания (например, неисправный датчик положения коленчатого вала, модуль управления зажиганием или компьютер), которая препятствует запуску двигателя.См. Соответствующие статьи по этим вопросам для дальнейшей диагностики.

Если двигатель запускается, но намного медленнее, чем обычно, проблема не в неисправном замке зажигания, а в низком напряжении стартера (проверьте аккумулятор и кабельные соединения) или в плохом стартере.

ДВИГАТЕЛЬ ЗАПУСКАЕТСЯ И РАБОТАЕТ ОБЫЧНО, НО ВО ВРЕМЯ ДВИЖЕНИЯ ВНЕЗАПНО СМЕРТИ

Это один из наиболее частых симптомов износа замка зажигания. Изношенные контакты внутри переключателя могут вызвать кратковременную потерю напряжения в результате нагрева или вибрации (например, при движении по неровной дороге или наезде на неровности). Любая потеря мощности из-за выключателя зажигания приведет к спотыканию двигателя, пропуску зажигания или прекращению работы двигателя.

Замки зажигания изнашиваются при нормальной эксплуатации. Чем больше вы управляете автомобилем, тем чаще вы включаете зажигание. По прошествии многих лет и миль электрические контакты внутри переключателя могут износиться или корродировать, что приведет к плохому или прерывистому электрическому контакту.

Проблема износа может усугубляться тяжелыми кольцами для ключей, которые создают дополнительную нагрузку на переключатель. Большое тяжелое кольцо для ключей, которое раскачивается и раскачивается при поворотах и ​​рывках переключателя.Со временем это приведет к ускорению износа и, в конечном итоге, к отказу замка зажигания.

СОВЕТ: Максимально облегчите кольцо для ключей. Не носите на кольце для ключей лишние ключи, брелки, пульты дистанционного управления, подвески, украшения или другие вещи, которые вам действительно не нужны.

КЛЮЧ

НЕ ВЫХОДИТ ИЗ ВЫКЛЮЧАТЕЛЯ, ПРИ ВЫКЛЮЧЕНИИ ДВИГАТЕЛЯ

может быть из-за заедания в замке рулевой колонки. Попробуйте покачивать рулевое колесо взад и вперед, пока не почувствуете, что оно «щелкнет» в заблокированном положении.Теперь вы можете вынуть ключ из переключателя. Если ключ по-прежнему не выходит, проблема может заключаться в повреждении механизма блокировки колонки или в застревании одного или нескольких штифтов внутри цилиндра замка ключа.

КЛЮЧ

ОТЛОМАН ВНУТРИ ПЕРЕКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ

Лучше всего найти кузнеца замков и попросить его вытащить сломанный ключ из замка зажигания.

Если сломанный ключ может быть успешно удален, вы можете использовать искровой ключ (если он у вас есть) или получить новый ключ, сделанный из старого сломанного ключа (что может или не может быть возможно в зависимости от повреждения).Если из сломанного ключа невозможно изготовить новый ключ и у вас нет запасного ключа, вам придется приобрести новый цилиндр замка и ключи.

Если у вашего автомобиля есть смарт-ключ, новый ключ необходимо запрограммировать в компьютер. Обычно для этого требуется буксировка вашего автомобиля к дилеру по продаже новых автомобилей или в другой авторизованный ремонтный центр, чтобы компьютер можно было запрограммировать на распознавание нового ключа.

ЗАМЕНА ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ

Самый простой и безопасный способ заменить выключатель зажигания — это отнести свой автомобиль в ремонтную мастерскую или к продавцу новых автомобилей и попросить их заменить выключатель зажигания.

Заменить выключатель зажигания зачастую сложно по конструкции. Производители автомобилей затрудняют снятие переключателей, чтобы предотвратить кражу автомобилей. Выключатели зажигания, которые установлены на рулевой колонке, обычно расположены под каким-либо кожухом или декоративной крышкой, которую необходимо сначала снять, чтобы получить доступ к выключателю.

ПРИМЕЧАНИЕ: В некоторых приложениях переключатель должен находиться в определенном положении перед его снятием или установкой, чтобы он мог правильно выровняться. Всегда обращайтесь к руководству по обслуживанию за инструкциями по снятию / установке, прежде чем пытаться заменить переключатель.

Кроме того, на новых автомобилях с противоугонными системами с интеллектуальным ключом обычно требуется специальная «процедура обучения» или перепрограммирование компьютера после замены замка зажигания. Если этого не сделать, двигатель не запустится и не запустится.

ПРЕДУПРЕЖДЕНИЕ: На автомобилях, оборудованных подушками безопасности, перед заменой замка зажигания всегда следует отключать систему подушек безопасности, чтобы предотвратить случайное срабатывание подушки безопасности водителя. Подушка безопасности может быть отключена, сняв предохранитель или отсоединив аккумулятор.Подождите не менее 15 минут после отключения системы подушек безопасности, чтобы начать работу, чтобы конденсаторы, хранящие резервную мощность для подушек безопасности, успели разрядиться.

На некоторых автомобилях с выключателем зажигания на колонке может потребоваться снятие рулевого колеса для замены выключателя зажигания. Для этого необходимо отключить систему подушек безопасности и снять рулевое колесо с помощью съемника рулевого колеса.

ВНИМАНИЕ: Необходимо соблюдать осторожность, чтобы убедиться, что рулевое колесо снято и правильно установлено, чтобы соединения подушки безопасности не были повреждены и были правильно повторно подключены, чтобы подушка безопасности работала.

ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

ОТЗЫВАЕТ

В некоторых случаях автопроизводители отзывают о безопасности автомобили с известными проблемами с замком зажигания. В других случаях они выпускают бюллетени технического обслуживания, в которых описываются неисправности выключателя зажигания и рекомендуются ремонтные работы. Отзыв обычно включает в себя осмотр и / или замену оригинального переключателя на новый переключатель без каких-либо затрат для владельца транспортного средства. Отзыв по безопасности при бесплатном ремонте обычно действителен в течение фиксированного периода времени / пробега с даты изготовления. TSB, с другой стороны, НЕ покрывают бесплатный ремонт, а предлагают только рекомендуемый ремонт для конкретной проблемы или симптома.

Некоторые известные недавние отзывы о замке зажигания включают:

16 июня 2014 г. — GM отзывает еще 3,3 миллиона автомобилей из-за риска, связанного с переключением зажигания

General Motors отозвала 3,3 миллиона своих автомобилей из-за проблемы, которая могла позволить выключить зажигание. Проблема — это ключ. В верхней части ключа имеется прорезь, поэтому его можно прикрепить к кольцу для ключей или брелку.Проблема в том, что прорезь позволяет кольцу для ключей или брелку скользить и тянуть за ключ. Если на кольцо для ключей лежит большой вес и автомобиль наезжает на неровность дороги, ключ может выйти из положения РАБОТА и выключить зажигание. В этом случае автомобиль теряет усилитель рулевого управления и усилитель тормозов, а подушки безопасности отключаются (что означает, что они не могут сработать, если автомобиль что-то ударит).

Последний отзыв касается следующих автомобилей GM с 2000 по 2014 год:

Buick Lacrosse, 2005-2009
Chevrolet Impala, 2006-2014
Cadillac Deville, 2000-2005
Cadillac DTS, 2004-2011
Buick Lucerne, 2006- 2011
Buick Regal LS & GS, 2004-2005 гг.
Chevy Monte Carlo, 2006-2008 гг.

Исправление заключается в замене оригинального ключа зажигания с головкой с прорезью на ключ с единственным маленьким отверстием для кольца для ключей.Это не позволит весу на кольце для ключей вывести ключ из положения РАБОТА.

Вы также можете решить проблему самостоятельно, вынув ключ из брелка или брелка и используя его отдельно.

13 июня 2104 года — GM отзывает полмиллиона камаро из-за ошибки зажигания

GM выпустила уведомление об отзыве по безопасности более полумиллиона автомобилей Camaros с 2010 по 2014 год из-за конструкции брелка для ключа зажигания. Ключ является частью брелка, и брелок выступает таким образом, что водитель может случайно ударить брелок коленом во время движения, в результате чего переключатель переключится из положения ON в положение ACC или OFF. Это приводит к прекращению работы двигателя, а также к потере усилителя рулевого управления и тормозов. Кроме того, подушки безопасности отключаются, когда зажигание не в положении ON (что означает отсутствие подушек безопасности в случае аварии!). Автомобиль по-прежнему будет рулить и тормозить, когда ключ не находится в положении ON, но и то, и другое требует от водителя повышенных усилий. Исправление заключается в замене оригинального брелока на брелок с отдельным ключом и брелком.

Февраль 2014 — GM отзывает 1,6 миллиона автомобилей из-за неисправного замка зажигания.

Отзыв выключателя зажигания влияет на Chevy Cobalt и Pontiac G5 с 2005 по 2007 год, Chevy HHR с 2006 по 2007 год и Pontiac Solstice, а также на Saturn Ion с 2003 по 2007 год и Saturn Sky 2007 года.

Выключатели зажигания на этих автомобилях могут выйти из строя или повернуться в положение «Аксессуар» или «ВЫКЛ.» В результате вибрации или износа (проблема GM связана с тяжелыми кольцами для ключей). Проблема с переключателем зажигания может привести к внезапной остановке двигателя во время движения. Потеря мощности также вызывает потерю усилителя рулевого управления (что увеличивает усилие рулевого управления) и снижает мощность подушек безопасности (что предотвращает срабатывание подушек безопасности, если автомобиль одновременно попадает в аварию).GM заявляет, что заменит выключатели зажигания в отозванных автомобилях бесплатно для владельца автомобиля.

Это проблемный выключатель зажигания, который привел к отзыву о безопасности GM.

июнь 2012 г. — GM отзывает различные модели Chevy Cobalt & HHR и Pontiac G5 для залипания замка зажигания

Отзыв бюллетеня 12089A от 6 июня 2012 г. отозван модели Chevy Cobalt с 2007 по 2008 год, модели Chevy HHR с 2008 по 2009 год и Pontiac G5 с 2007 по 2008 год из-за залипания в замке зажигания, которое может затруднить или сделать невозможным поворот переключателя и / или извлечение ключа. .Отзыв распространяется на вышеуказанные автомобили в течение 10 лет или 120 000 миль с даты изготовления. Запасной комплект цилиндра замка зажигания для этого автомобиля — номер по каталогу 20869121.

Ford отзывает 8 миллионов автомобилей из-за возгорания замка зажигания

Начиная с 1996 года, Ford выпустил серию отзывов для различных моделей 1988–1993 годов из-за неисправных выключателей зажигания, которые могли привести к короткому замыканию и возникновению пожара. Аналогичные отзывы были позже выпущены для различных моделей с 1992 по 2003 год из-за той же проблемы (а также неисправного переключателя круиз-контроля, который мог закоротить и загореться).Было обнаружено, что отозванные выключатели зажигания имеют сильно изношенные латунные контакты, которые могут закоротить и вызвать возгорание, даже если автомобиль был припаркован с выключенным зажиганием.

Щелкните здесь, чтобы загрузить или распечатать эту статью.

---

Статьи по теме:

Брелок не заводит автомобиль

Диагностика кнопки запуска двигателя

Устранение неисправности двигателя, который не запускается

Устранение неисправностей в автомобиле, который не запускается

Устранение неисправностей противоугонной системы

Диагностика топливного насоса

Тестирование аккумулятора

Поиск и устранение неисправностей системы запуска и зарядки

Диагностика стартера

Силовые центры: реле и предохранители

Нажмите здесь, чтобы увидеть больше технических статей Carley Automotive

Нужна информация из руководства по заводскому обслуживанию для вашего автомобиля?

Mitchell 1 DIY eautorepair manuals

Электрические клавишные переключатели и клавишный замок — LockShop Direct

В мире, где безопасность является ключевым моментом, вы не ошибетесь, выбрав ключ от LockShop Direct. Мы поставляем широкий ассортимент клавишных переключателей, которые предназначены для защиты собственности, что затрудняет доступ злоумышленников.

Лучше всего использовать в ситуациях, когда необходимо ограничить доступ, электрический переключатель с ключом может быть активирован только с помощью ключа, который имеет уполномоченный персонал. При использовании ключ посылает сигнал на электромеханическое устройство, переключая функцию и позволяя гаражным воротам или ставням открыться.

Наши переключатели с ключом

Здесь, в LockShop Direct, мы с гордостью поставляем ряд клавишных переключателей от ведущих брендов, включая Cooper, Geba и нашу собственную торговую марку.Уверенные, что нас не превзойдут в цене, мы предлагаем гарантию соответствия цены на все наши электрические клавишные переключатели, поэтому, если вы найдете продукты такого же качества по более низкой цене в другом месте, обязательно сообщите нам об этом по телефону 0191 226 7210.

Клавишные переключатели Cooper, как и нажимная модель Bolt 103, оснащены сигнализацией и глушителем. Принцип работы электрического клавишного переключателя прост. Кнопка отпускает задвижку, чтобы дверь можно было открыть, и автоматически подает сигнал тревоги 105 дБ. В целях безопасности, задвижка и сигнализация могут быть сброшены только ключницей.

Другие клавишные переключатели, доступные в LockShop Direct, включают переключатели Geba. Односторонний клавишный переключатель Geba может поворачиваться только в одну сторону, тогда как двухпозиционный клавишный переключатель Geba может поворачиваться в обе стороны, что позволяет открывать и закрывать рольставни с электрическим приводом. Электрические клавишные переключатели Geba отлично подходят как для внутреннего, так и для наружного использования, в стандартной комплектации поставляются с 3 ключами и половинным цилиндром 30/10.

Если вы ищете недорогой клавишный переключатель, почему бы не рассмотреть один из наших клавишных переключателей LockShop Direct? Доступно для покупки за 8 фунтов стерлингов.30, мы поставляем универсальный электрический переключатель с ключом, который прост в эксплуатации и подходит для различных электрических операторов. Он поставляется с 2 ключами и 4 спиральными гвоздями, что упрощает установку.

Поставка клавишных выключателей

Команда LockShop Direct каждый раз обеспечивает своевременную отправку продукции. Мы предлагаем надежную доставку по Великобритании и предоставляем широкий спектр вариантов доставки, в том числе:

• Отслеживание доставки за 2 дня
• Доставка с подписью на следующий рабочий день
• Следующий рабочий день (до 12.00pm) доставка
• Доставка на следующий рабочий день (до 10.30)
• Субботняя доставка

Мы следим за тем, чтобы заказы, сделанные до 17:00, обрабатывались в тот же день и были готовы к доставке на следующий рабочий день. Воспользуйтесь бесплатной доставкой на следующий день, если вы потратите 60 фунтов стерлингов или более онлайн в LockShop Direct.

Связаться с LockShop Direct

Если вы хотите узнать больше о наших электрических клавишных переключателях, не стесняйтесь обращаться к нам, заполнив нашу удобную онлайн-форму запроса.Все, что нам нужно, это ваше имя и контактные данные, чтобы мы могли оперативно ответить на ваш запрос.

Для продаж и консультаций команда LockShop Direct находится в вашем распоряжении до 17:00 с понедельника по пятницу, поэтому звоните по телефону 0330 174 0851 или по электронной почте [email protected].

5 признаков неисправности переключателя зажигания (и стоимость замены в 2021 г.)

Последнее обновление 24 апреля 2020 г.

Замок зажигания (или переключатель стартера) блокирует рулевое колесо, когда в нем нет ключа.Он предназначен для предотвращения запуска автомобиля без ключа. Впрочем, это не слишком сдерживающий фактор для вора, который знает, как его обойти или подключить машину.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Выключатель зажигания и стартера также выполняет практическую функцию. Если вы ждете в машине, переключатель позволит вам включить радио или свет, не включая двигатель. Итак, выключатель зажигания и стартера пригодится во многих смыслах.

Хотя вы, вероятно, никогда не столкнетесь с проблемой с этим компонентом, плохой выключатель зажигания может быть серьезной проблемой. К счастью, симптомы неисправного выключателя зажигания довольно заметны (особенно если появляется несколько), и стоимость замены в большинстве случаев не обойдется вам дорого.

Как работает выключатель зажигания

В вашем автомобиле работают две основные электрические системы — первичная и вторичная. Вторичная система работает исключительно от батареи.Именно эта система позволяет автомобильным часам отсчитывать время, когда автомобиль выключен.

Именно эта вторичная система вступает в игру, когда вы решаете переместить ключ во вторую позицию. Если вы слушаете музыку в машине, пока сидите в ожидании, значит, работает дополнительная система.

Первичная система сильнее. Чтобы эта система сработала, необходимо переключить вторичную. Когда переключатель включен, цепь первичной системы замыкается, и энергия может течь.

Питание подается на соленоид стартера и различные компоненты системы зажигания, включая стартер, катушку зажигания и свечи зажигания. Затем искра воспламеняет топливо, и автомобиль тронется.

Чтобы использовать выключатель зажигания автомобиля, вам сначала нужно вставить соответствующий ключ в выключатель, который обычно находится на рулевой колонке. В качестве альтернативы, многие новые автомобили используют брелок для беспроводной связи с выключателем зажигания. Вместо того, чтобы поворачивать ключ, вы нажимаете кнопку пуска.

Практически во всех случаях по соображениям безопасности система иммобилайзера двигателя также задействуется посредством микрочипа (транспондера) в ключе или брелоке, который сообщает компьютеру автомобиля, что можно запустить двигатель. Если сигнал транспондера не соответствует ожидаемому иммобилайзеру (или сигнал отсутствует), автомобиль не заводится.

Связано: 7 причин, почему ключ застревает в зажигании

Топ-5 симптомов неисправного переключателя зажигания

Как узнать, что вы имеете дело с неисправным переключателем или реле зажигания? Вот пять наиболее распространенных признаков неисправности замка зажигания.Когда вы заметите хотя бы два или три из этих симптомов, скорее всего, виноват выключатель зажигания.

# 1 — Ключ не поворачивается

Когда замок зажигания имеет чрезмерный износ или повреждение внутри, это часто мешает правильному совмещению ключа с замочной скважиной. Обычно ситуация со временем ухудшается. Вы можете заметить, что ключ входит не так гладко, как раньше, и проблема постепенно усугубляется, пока ключ даже не входит или не входит, но не поворачивается.

Убедитесь, что замок зажигания не включен, поворачивая рулевое колесо вперед и назад при попытке повернуть ключ.

# 2 — Автомобиль не заводится

Катушка зажигания питается от аккумулятора и использует его для зажигания свечей зажигания. Если с этим переключателем что-то пойдет не так, ваша машина не заведется. Есть еще несколько вещей, которые нужно проверить, например, аккумулятор, но система зажигания — отличное место для начала.

Слушайте шум, который издает ваша машина.Он совсем мертв и вообще не перевернется? Значит, это, наверное, разряженный аккумулятор.

Однако это не оставляет вас в стороне. Аккумулятор также может разрядиться из-за неисправной системы зажигания.

# 3 — Мерцание индикаторов приборной панели

В старых автомобилях износ со временем может стать причиной отказа переключателя. Если переключатель начинает изнашиваться, одним из первых признаков является то, что вы не слышите щелчка основного реле. Чтобы убедиться, проверьте индикаторы на приборной панели.

Теперь вставьте ключ во вторую позицию. Если проблема в зажигании, то приборная панель обычно гаснет. Переместите его в исходное положение и обратите внимание на появившиеся предупреждающие огни.

Если свет гаснет при переводе ключа во второе положение, проблема с проводкой к замку зажигания. Часто во время вождения вы будете сталкиваться с мерцающими огнями на приборной панели. Это предупреждение, чтобы все проверили.

Это то, что вам следует доверить квалифицированному автоэлектрику.Ток, протекающий по этим проводам, может вызвать серьезные травмы, если вы не знаете, что делаете.

# 4 — Аксессуары не включаются

Если недостаточно мощности для запуска автомобиля, то не хватит и аксессуаров в автомобиле. Если радио не работает или кондиционер не запускается, проверьте систему зажигания.

# 5 — Автомобильные стоянки во время вождения

Если ваш автомобиль без причины отключается во время движения, значит, он не получает достаточной мощности.Часто это признак неисправности системы зажигания или аккумулятора. Если ваша машина отключается без всякой причины, сверните на обочину и обратитесь за помощью.

Нельзя не подчеркнуть, насколько это важно для безопасности дорожного движения. Если во время движения машина начала откатываться, это настоящая чрезвычайная ситуация.

Стоимость замены переключателя зажигания

Стоимость переключателя зажигания может незначительно варьироваться в зависимости от марки и модели автомобиля, будь то переключатель OEM или вторичного рынка, а также от того, является ли переключатель комбинированным блоком (переключатель зажигания плюс замок цилиндр).

Хотя вы можете получить дешевый переключатель вторичного рынка всего за 20 долларов, всегда рекомендуется использовать OEM (производитель оригинального оборудования). В большинстве случаев стоимость ваших запчастей будет где-то в пределах от 70 до 300 долларов.

Ожидайте, что вам придется заплатить от 60 до 180 долларов за замену коммутатора. В целом замена замка зажигания занимает от часа до полутора.

Если сложить среднюю стоимость запчастей и рабочей силы, общая стоимость замены выключателя зажигания обычно составляет от $ 130 до $ 480 .Если у вас есть роскошный автомобиль и очень сложный переключатель зажигания, или если эту работу выполняет автосалон, ожидайте оплаты в верхней части этого диапазона или даже больше.

Если вы можете завести автомобиль, вы можете отвезти его к механику. Если нет, добавьте дополнительные деньги, чтобы буксировать его. Если проводка вокруг переключателя была повреждена, вам также необходимо починить ее.

Можно ли завести автомобиль при неисправном замке зажигания?

Если вам повезет, вы сможете завести машину.В таком случае сразу же отправляйтесь в автомастерскую или в автосалон. Это проблема, которую вы должны исправить как можно скорее, поскольку проблема возникает не только при запуске.

Существует реальная опасность того, что ваша машина может вас сбить, пока вы ведете машину. Например, это может быть очень опасно на шоссе.

Что делать, если ключ застрял в замке зажигания?

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Для многих новых автомобилей не нужен физический ключ. Благодаря бесконтактным системам доступа поворот ключа ушел в прошлое, но некоторые из нас по-прежнему предпочитают классические или базовые модели автомобилей, которым по-прежнему нужен ключ для поворота.

В этих автомобилях дистанционная система стартера может выйти из строя, когда ключ зажигания или ключ изнашиваются. Вы можете полностью отказаться от этого и просто использовать старую отвертку с плоской головкой, чтобы завести машину, но это не одобряется по ряду причин.Вы даже можете обнаружить, что ключ безнадежно застрял в переключателе, когда что-то пойдет не так.

Когда это начинает происходить, пора ремонтировать замок зажигания. Это может включать удаление ключа, замену самого переключателя зажигания и ремонт или замену самого ключа. Независимо от того, в чем проблема, ремонт ключа зажигания — простой процесс, если вы к этому подготовлены. Позвольте Drive помочь вам не сбиться с пути, и вы вернетесь в путь в кратчайшие сроки.

Приступим!

Основы ремонта системы зажигания

Приблизительное время, необходимое: От нескольких минут до нескольких часов, в зависимости от вашего уровня навыков и того, как далеко находятся ключ и выключатель зажигания.

Уровень квалификации : Начинающий

Система автомобиля : Электрическая, механическая

Общие проблемы с зажиганием

Мы работали над достаточным количеством зажиганий, чтобы знать, когда что-то может пойти не так. Вот некоторые из наиболее распространенных проблем:

• Одной из наиболее вероятных причин заедания ключа зажигания является механизм блокировки рулевого колеса.Когда автомобиль припаркован, рулевое колесо может заблокироваться. Это отлично подходит для предотвращения кражи, но также предотвращает поворот ключа или вынимание из замка зажигания. В некоторых случаях проблема не в зажигании или автомобиле. Это может быть изношенный или поврежденный ключ, застрявший в замке зажигания. Вытягивание или дергание за ключ может вызвать серьезное повреждение зажигания и затруднить извлечение ключа.
• Мы не называем вас тупицей (мы никогда этого не сделаем!), Но убедитесь, что вы используете правильный ключ для правильной машины, и проверьте ключ на наличие повреждений, прежде чем начинать ремонт вашего автомобиля. зажигание.Если вы абсолютно уверены, что проблема в самом зажигании, продолжайте читать.

Безопасность при ремонте системы зажигания

Возможно, вы не потеряете палец при ремонте зажигания автомобиля, но это не повод не проявлять осторожность. Поэтому следуйте нашим правилам безопасности, чтобы все пальцы рук и ног были прижаты к телу.

• Обычный выключатель зажигания недешево. Купите тот, который подходит вашему автомобилю, чтобы избежать опасной неисправности.
• Перед включением зажигания убедитесь, что аккумулятор отключен.
• Если вы в чем-то не уверены, обратитесь к профессионалу. Зажигания — важная часть вашего автомобиля, и проблемы с некачественной установкой могут стать реальной проблемой безопасности.

Все, что вам понадобится для ремонта зажигания

Ремонт выключателя зажигания не займет много времени, но несколько инструментов и деталей, которые потребуются, чрезвычайно важны. Вы также можете рассчитывать на поездку к местному дилеру или в сервисный центр для замены ключа, если тот, с которым вы работаете, изношен или поврежден.

Список инструментов

• Набор отверток с различными отвертками с плоской и крестообразной головкой
• Плоскогубцы
• Руководство по ремонту и техническому обслуживанию автомобиля

Список запчастей

• Запасной ключ
• Запасной выключатель зажигания

Размещение ваших инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш умелый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу.( Для этой работы вам не понадобится паяльная лампа. Не просите ребенка давать вам паяльную лампу — Эд ).

Вам также понадобится плоское рабочее место, например, пол гаража, подъездная дорожка или улица. стоянка. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не уберем вас от звонка.

Вот как отремонтировать зажигание

Вы увидите, что мы просим вас регулярно обращаться к руководству по обслуживанию вашего автомобиля.Это не потому, что мы не знаем, о чем говорим. Это потому, что мы понятия не имеем, какой у вас автомобиль и чем он отличается от того, что мы ожидаем дать.

Если вам нужно заменить выключатель зажигания, вам понадобятся новые ключи, так что не забывайте!

Давай сделаем это!

Разберите кожух рулевой колонки

1. Отсоедините отрицательную клемму аккумуляторной батареи вашего автомобиля.
2. Снимите облицовку вокруг рулевого колеса.Их будет несколько, но конкретное количество будет зависеть от марки и модели вашего автомобиля.
   • Обязательно следите за винтами и другими запасными частями, чтобы ничего не потерять.

Замените выключатель зажигания

1. Вставьте ключ и поверните переключатель в режим дополнительных принадлежностей.
   • Даже если ключ застрял в замке зажигания, вы сможете повернуть его.
2. Нажмите на фиксатор в нижней части замка зажигания с помощью отвертки.
   • Для этого потребуется узкая отвертка, чтобы вставить в небольшое отверстие.
   • Модуль зажигания выдвинется сразу после того, как штифт будет отпущен.
3. Сожмите фиксатор на новом модуле и вставьте его обратно в отверстие зажигания на боковой стороне рулевой колонки.
   • Вы должны услышать щелчок, когда штифт встанет на место. Продолжайте работать с переключателем, пока не услышите звук.
4. Перед повторной сборкой внутренней отделки необходимо проверить новый переключатель.Для этого снова подключите аккумулятор и убедитесь, что вы правильно установили новый выключатель зажигания.
   • Автомобиль должен заводиться вправо. Если это не так, вам нужно будет просмотреть шаги, которые вы предприняли для установки коммутатора. Обратитесь к руководству по техническому обслуживанию вашего автомобиля, чтобы убедиться, что вы понимаете особенности своей модели.
   • Если автомобиль заводится правильно, вы почти готовы. Верните зажигание в выключенное положение и снова отсоедините аккумулятор.
5. Установите на место детали интерьера вашего автомобиля, обязательно заменив их в том порядке, в котором они были сняты.
6. Подсоедините аккумулятор.

Поздравляем! Вы только что заменили замок зажигания.

Получите помощь с ремонтом зажигания от механика по JustAnswer

Drive распознает, что, хотя наши практические руководства подробны и легко выполняются, ржавый болт, компонент двигателя не в правильном положении или утечка масла повсюду может сорвать проект. Вот почему мы сотрудничаем с JustAnswer, который связывает вас с сертифицированными механиками по всему миру, чтобы помочь вам справиться даже с самыми сложными задачами.

Итак, если у вас есть вопрос или вы застряли, нажмите здесь и поговорите с ближайшим к вам механиком.

Pro Советы по ремонту зажигания

На протяжении многих лет редакторы Drive выполнили всевозможные работы и даже видели несколько застрявших ключей в наше время. Вот наши профессиональные советы по ремонту зажигания.

• Если вы не слышите шума от стартера при повороте ключа, проблема может быть под капотом, а не в замке зажигания.
• Прежде чем приступить к разборке рулевой колонки автомобиля, убедитесь, что проблема не в ключе.
• Не ждите, чтобы отремонтировать неисправное зажигание. Если переключатель начинает вызывать проблемы во время движения по дороге, рулевое колесо может заблокироваться, автомобиль может выключиться, и во время движения с вами может случиться множество других неприятностей.

Сколько стоит ремонт системы зажигания?

Детали для ремонта замка зажигания будут стоить от 75 до 200 долларов.Где ваши расходы окажутся в этом диапазоне, будет зависеть от типа вашего автомобиля и от того, насколько распространены запасные части.

Это не самая дешевая работа по ремонту автомобилей своими руками, которую вы можете выполнить, но сравните эти затраты с ценой работы профессионала, и это приобретет смысл. Помимо стоимости деталей, вы заплатите от 100 до 200 долларов за работу по их установке.

Лайфхаки для ремонта зажигания

Поскольку у вас может не быть доступа к нужным инструментам или у вас может быть друг, от которого можно справиться, мы также составили список наших лучших приемов, чтобы облегчить вашу жизнь и истощить карман меньше.

• Ключи от машины — дело непростое, поэтому заменить их — задача не для всех. Убедитесь, что у вас есть план замены или переделки ключей.
• Не дергайте за элементы отделки салона вашего автомобиля. Обычно есть зажимы, скрепляющие предметы, поэтому с ними нужно быть осторожным даже после того, как вы открутили винты.
• Некоторые модели имеют разные переключатели зажигания для разных отделок и других конкретных конфигураций. По очевидным причинам важно убедиться, что у вас есть нужная деталь для вашей конкретной модели автомобиля.

Уязвимости безопасности, создаваемые ключевыми коммутаторами

Уязвимости безопасности, создаваемые ключевыми коммутаторами

Пример ключевых коммутаторов, используемых на коммерческих объектах

Уязвимость

Переключатели с ключом — это простые электрические переключатели, которые обеспечивают либо нормально разомкнутый контакт переключателя, либо нормально замкнутый контакт переключателя, либо и то и другое. В большинстве систем безопасности используется нормально разомкнутый переключающий контакт. Любой, кто хоть немного разбирается в электротехнике, может обойти переключатель с ключом, просто сняв его со стены и поместив перемычку между контактами переключателя.В большинстве случаев это легко сделать, поскольку для крепления пластины переключателя с ключом к стене использовались стандартные винты с шлицевой головкой или крестообразной головкой.

Многие злоумышленники знают об уязвимости клавишных переключателей и используют описанную выше технику для совершения краж. Во многих случаях злоумышленник повторно собирает переключатель с ключом после того, как он вошел в дом, так что владелец собственности может даже не знать, что произошло кража со взломом.

Рекомендации по повышению безопасности

Silva Consultants рекомендует предпринять следующие шаги для повышения безопасности внешних клавишных переключателей:

• Убедитесь, что переключатель с ключом действительно нужен в первую очередь.В некоторых случаях клавишные переключатели используются редко, и их преимущества перевешиваются рисками для безопасности.

• Замочные переключатели с ключом более безопасны, чем клавишные переключатели открытого монтажа, поэтому по возможности устанавливайте их заподлицо. Если переключатель с ключом должен быть установлен на поверхности, попробуйте использовать электрическую коробку без «заглушек» (они могут дать злоумышленнику доступ к проводке переключателя с ключом, удалив заглушку). при использовании действительно есть выбивки, надежно заделайте их сваркой или эпоксидной смолой.

• Если на объекте есть система охранной сигнализации, обеспечьте тамперный переключатель на клавишном переключателе и подключите его в качестве входа к панели охранной сигнализации. Этот вход должен быть запрограммирован как 24-часовая зона, чтобы сигнал тревоги генерировался независимо от того, поставлена ​​система на охрану или снята с охраны.

Цепь блокировки клавишного переключателя

Схема, показанная ниже, обеспечивает повышенный уровень защиты клавишных переключателей.Схема предназначена для автоматического отключения проводки переключателя с ключом всякий раз, когда переключатель с ключом снимается со стены или электрического шкафа. Эта схема может быть легко сконструирована с использованием всего нескольких простых электрических компонентов и может быть установлена ​​вашим интегратором систем безопасности, установщиком ворот или электриком.

Выключатель зажигания

— общие признаки неисправности выключателя зажигания

Выключатель зажигания — общие признаки неисправности выключателя зажигания

Сегодня выключатель зажигания представляет собой сложное устройство, которое приводит в действие многочисленные электрические и электронные системы по всему автомобилю.

Фактически новейшая версия драйвера определяет ключ и позволяет ему активировать стартовую систему.

Одним из основных признаков неисправного выключателя зажигания является то, что приборная панель не работает; загораются при повороте ключа.

С другой стороны, это тоже может быть признаком разряженной батареи. Поэтому всегда проверяйте и подтверждайте, что аккумулятор полностью заряжен; перед любым ремонтом. Замок зажигания используется для блокировки руля; когда ключ вынут.Кроме того, роль играет выключатель зажигания; в сохранении вашей машины от кражи.

Следовательно, без ключа переключатель не переместится в положение запуска или работы и заблокирует рулевое колесо.

Общий переключатель зажигания имеет четыре положения: Общий переключатель зажигания имеет четыре положения

• ВЫКЛ — или положение ЗАБЛОКИРОВКА — Отключает питание двигателя и электрических принадлежностей
• ACC — Положение для дополнительного оборудования, обеспечивающее питание только электрических устройств, но не двигателя.
• RUN — положение «ВКЛ.», Которое обеспечивает питание двигателя и электрического оборудования.
• START — Используется только для запуска двигателя.

Многие автомобили, выпущенные за последние 10 лет, имеют кнопку вместо ключа зажигания и выключателя. В этой конструкции брелок посылает в компьютер автомобиля сигнал о том, что заводить двигатель можно. Если все в порядке, компьютер подает сигнал стартеру на запуск двигателя.

Очень немногие переключатели зажигания внезапно выходят из строя

Большинство переключателей начинают периодически выходить из строя и обычно чувствительны к температуре и влажности. Если переключатель выходит из строя при большой нагрузке на аксессуары, внутренние контакты могут сильно окислиться. В любом случае, большинство переключателей предупреждают о надвигающемся отказе в различных условиях температуры и нагрузки.

Общие признаки неисправности замка зажигания

Двигатель не запускается

Проблема здесь, вероятно:

• Противоугонная неисправность
• Неисправность в цепи топливного насоса
• Цепь зажигания
• Компьютер двигателя

Если мигает индикатор защиты от кражи, компьютер НЕ распознает ключ или брелок и не распознает; предотвращение запуска двигателя.

Индикатор безопасности на приборной панели

Это может быть связано с:

• Плохой приемник в переключателе, который читает ключ
• Смарт-ключ или брелок поврежден
• Неисправность проводки между переключателем и компьютером

Может потребоваться перепрограммирование компьютера; компьютер правильно распознает смарт-ключ или брелок.

Двигатель умирает после запуска

• Это один из самых распространенных симптомов неисправного переключателя.Изношенные контакты внутри переключателя могут вызвать кратковременную потерю напряжения; из-за тепла или вибрации. Таким образом, любая потеря мощности через переключатель приведет к спотыканию двигателя, пропуску зажигания или отказу от двигателя.

Периодическая потеря освещения или аксессуаров

• Изношенный переключатель может нарушить подачу питания на электронику автомобиля. Это может вызвать такие симптомы, как мигание индикаторов приборной панели и аксессуары, которые на мгновение перестают работать.

Стартер не вращается

• Если повернуть ключ и ничего не произойдет, есть вероятность, что выключатель не замыкает цепь.Это может остановить подачу питания от аккумулятора к стартеру. Вы можете проверить это, посмотрев, работают ли другие аксессуары в автомобиле. Когда ключ находится во включенном положении, посмотрите, работают ли радио или электрические стеклоподъемники.

Проблемы при извлечении ключа

• Это может быть связано с заклиниванием замка рулевой колонки. Попробуйте покачивать рулевое колесо вперед и назад, пока не почувствуете, что оно зафиксировалось со щелчком. Теперь вы можете вынуть ключ из переключателя.Если ключ по-прежнему не выходит, проблема может быть в повреждении механизма блокировки колонки. С другой стороны, если переключатель выходит из строя, двигатель может продолжать работать после того, как вы вытащите ключ.

Кто должен заменить замок зажигания

Самый простой и безопасный способ заменить замок зажигания — это; отнесите свой автомобиль в ремонтную мастерскую или к продавцу новых автомобилей и попросите их заменить выключатель зажигания.

Знак безопасности на приборной панели

Выключатель зажигания на некоторых автомобилях является частью интегрированной противоугонной системы.При замене переключателя вам нужно будет перепрограммировать ключ зажигания. Обычно это доступно только через дилерский центр вашего автомобиля.

No related posts.
